Гудит или жужжит автомат в щитке - 2 решения проблемы и что делать

Когда в щитке автомата постоянно выбивает рубильник, что с этим делать, как определить причину неисправности?

Отключение автоматического выключателя может вызываться множеством причин. Это могут быть как неисправности электроприбора, так и короткое замыкание в проводке. Определить причину срабатывания можно самостоятельно.

Автоматический рубильник

Автоматический выключатель – это устройство, предназначенное для защиты электросети от перегрузок и коротких замыканий.

Возникают случаи, когда приходится решать проблему срабатывания. Причины выбивания автомата могут быть разными, и их необходимо знать, чтобы не допустить поломки бытовых приборов или возгорания электропроводки.

Особенности строения распределительного щитка электричества

Любое защитное и распределительное оборудование размещается в специальных щитках. Конструктивные особенности щита позволяют контролировать поток энергии и подавать ее равномерно по всем каналам.

В комплектацию электрического щитка входят:

автоматические выключатели;
контакторы;
УЗО.

Могут присутствовать и другие компоненты в зависимости от функциональности щитка.

Автомат помогает защитить электропроводку от негативных последствий. Особенности работы выключателя следующие:

основная задача – это защита электропроводки и подключаемых к ней бытовых приборов от чрезмерного тока;
монтаж должен производиться на фазный контур, который разрывается при отключении пакетника;
выключатель может обесточить сеть при выключении вручную и при возникновении аварийного случая.

Если возникает аварийный случай, в щите выбивает автомат.

Почему постоянно выбивает автомат

Основные причины срабатывания:

перегрузка сети;
поломка включенного в цепь устройства;
поломка осветительного прибора;
неисправность выключателя;
короткое замыкание.

Перегрузкой называется состояние, когда мощность подключаемых приборов превышает номинальную, на которую рассчитан выключатель.

Чтобы избежать такого случая, нужно внимательно подбирать розеточную группу, к которой будут подключаться мощные бытовые агрегаты.

Подключение сломанного электроприбора также может привести к вырубанию. Когда автомат выбивается из-за включения светильника, проблему стоит искать в цоколе лампы, качестве контакта или трансформаторе светодиодной люстры. В большинстве случаев отключение связано с коротким замыканием.

Срабатывает автомат на счетчике и выключается без лишней нагрузки

Короткое замыкание (КЗ) – это одна из основных причин выбивания. При резком отключении электричества не нужно сразу пытаться подключить автоматический выключатель.

Сначала нужно проверить жилы, устойчивость контактов розетки, отсутствие КЗ в патроне (для светильников). Затем следует проверить проводку тестером, неисправный участок должен заменить электрик.

После проверки этих факторов можно включать автомат.

Когда потребуется замена

Если подключаемая суммарная нагрузка находится в пределах нормы, а КЗ не было зафиксировано тестером, причиной поломки может быть неисправность автомата или плохой контакт.

Если выключатель периодически выбивает, его советуется заменить аналогичным по номиналу устройством.

Также помочь может подтягивание контактов.

Выбило в квартире и не включается, что делать?

Если пропал свет в доме или перестали работать розетки, нужно идти к распределительному щитку и проверять автоматические выключатели. Обычно достаточно просто включить автомат, подняв ручку вверх.

При перегрузке электросети мощными приборами, следует правильно распределить их по другим розеточным группам. Если в доме установлено много дополнительных светильников, для них советуется поставить отдельный автомат.

Нужно проверить качество контакта на всем пути от ввода на автомат до ламп и розеток. Слабые контакты нужно подтянуть.

Советы

Для стабильной работы автоматического выключателя важно регулировать суммарную мощность подключаемых приборов. На мощные устройства можно установить дополнительное устройство отключения. Выключатель нужно выбирать правильно, не превышая номиналы

Выключатель нужно выбирать правильно, не превышая номиналы

Также важно следить за температурой помещения, в которой установлен распределительный щит – при перегреве автомат может сработать даже на незначительную нагрузку

Вырубание автомата – часто встречающаяся проблема в домах. Автоматическое отключение может срабатывать как на высокие токи, так и на короткое замыкание. Реже причиной становятся высокие температуры и неисправность самого устройства.

Как выбрать хороший автоматический выключатель

Вы наверняка уже поняли, что прежде всего стоит обратить внимание на европейских производителей. Их все знают: Hager, Schneider, ABB, Eaton и другие

Даже их бюджетные серии на голову выше китайских аналогов.

Дешевле — значит хуже?

Здесь важен один момент, понятие «бюджетный» у европейцев и китайцев отличается. Если китайцы ради удешевления экономят на материалах, то у их европейских коллег иной подход:

Вместо двух самозажимных клемм поставить одну. Из-за этого сложнее монтаж, но не снижаются характеристики;
Убрать цветовые индикаторы. Они не всегда необходимые дома, но зато себестоимость производства получается дешевле;
Отсутствие возможности подключения аксессуаров. Без дополнительных разъемов, цена будет меньше.

А у «топовых» производителей разве нет брака?

У «европейцев» очень редко, но тоже попадается брак. Потому, перед покупкой сделайте визуальный осмотр:

Корпус должен быть целым, все крепления на месте, а клеммы не расшатаны. Если не все в порядке, значит, вероятно, его роняли или еще хуже — разбирали. Тогда, возьмите что-нибудь другое;
Все маркировки и логотип бренда наносятся лазером, потому не должны стираться. Если краска немного смазана или затерта, то это скорее всего подделка;
Хороший автомат не должен быть слишком легким. Чем больше вес, тем больше металла производитель использовал в механизме, а значит выше надежность;
Поклацайте рукоятку. Она должна менять положение со средней силой нажатия. Если заедает или передвигается слишком легко, то это говорит о дефектах в конструкции.

Что такое отключающая способность?

Это один из параметров, измеряемый в килоамперах (кА). При коротких замыканиях по сети начинает течь очень высокий ток. Отключающая способность показывает, при каком максимуме среагирует расцепитель. Если ток КЗ будет выше — защита не сработает.

Обычно в бытовых сетях ток КЗ не превышает 3 кА, что отвечает минимальным указанным характеристикам. Но, чем выше показатель — тем лучше. Дело в том, что для увеличения отключающей способности производителю приходится применять более качественный металл, за счет чего повышается надежность.

В ЕС действует стандарт, согласно которому отключающая способность должна быть не ниже 6кА. В странах СНГ нет четкого требования, но негласным стандартом считается 4,5кА. Лучше возьмите 6кА или больше, Вы хоть и немного переплатите, но зато будете уверены в надежности. Обычно цена таких автоматов на 25-30% выше, но в пересчете на стоимость, разница составит всего пару долларов.

Выбрав хороший автомат изначально, Вы обезопасите себя от потенциально опасных проблем: потрескиваний, гудков, вибраций и пр. Если они проявляются на уже установленных модулях, вероятно пришло время замены. По крайней мере, это единственный способ защититься от последствий; выгорания щитка, поломки бытовой техники и возникновения пожара.

Наш канал в Телеграм

Если автомат трещит, чем это опасно?

Вы, наверняка и сами догадываетесь, что потрескивание — это звук от искрения внутри корпуса. Чаще всего его главная причина — ослабленный контакт токоведущих элементов.

В большинстве случаев трещание возникает из-за поломок внутри или недостаточной затяжки проводов в клеммах. Из-за этого часто загорается изоляция проводов, и оплавление переходит на горючий пластиковый корпус.

Если слышите потрескивания, скорее делайте замену. Не тяните, потому что очень высокая вероятность возникновения пожара. Притом, источником возгорания квартиры часто становится именно щиток.

Искры постепенно оплавляют пластиковый корпус, от чего он начинает дымиться и воспламеняться. Из-за деформаций могут соприкоснуться противоположные контакты, из-за чего возникнет КЗ и начнет гореть вся проводка.

В редких случаях будет достаточно переустановки. Например, если трещали клеммы из-за слабой затяжки, то автомат нужно демонтировать и установить повторно. После этого, внимательно за ним наблюдайте. Если потрескивание все равно повторяется — меняйте на новый.

Помимо трещания, пользователи часто воспринимают в качестве проблемы также нагревание корпуса. Но, это не всегда говорит о неисправности.

Чего не стоит делать, если вдруг начинает гудеть счетчик

Есть несколько советов, обязательных к выполнению, чтобы не получить штраф и добиться замены по гарантии, если оборудование новое:

Увеличивать нагрузку и включать приборы с высоким энергопотреблением, если раздается треск, гул или иные шумы, которых обычно нет.

Пытаться устранить искрение и другие неполадки, опасные не только коротким замыканием, но и оплавлением корпуса или возгоранием помещения.

Стучать по счетчику, дергать провода, пытаться потрясти его, чтобы убрать шум. Так можно только усугубить проблему.

Снимать оборудование, самостоятельно разбирать и пробовать чинить его. Работу должен проводить квалифицированный электрик.

В любой ситуации алгоритм прост: сообщаем о неисправности и ждем ремонтную бригаду.

Самовольное вмешательство всегда приводит к штрафам

Что делать, если стиральная машина выбивает пробки?

Только что стиральная машина работала в штатном режиме, барабан мерно прокручивал белье – и вдруг наступила тишина, индикаторы погасли, агрегат «встал», да и во всей квартире отключился свет. Что произошло?

Скорее всего, вы и сами уже поняли – «выбило» пробки. И если вы добрались до интернета, вероятнее всего, включить свет вам удалось. Подозрения за беспорядок пали на стиральную машинку, как самого «прожорливого» энергопотребителя. Однако, ваш агрегат может быть не при чем, если:

Стиральная машинка новая, только что установленная. В этом случае, скорее всего проблема в электропроводке или в неправильно подобранных устройствах защиты электросети. Например, установлены УЗО или автоматы недостаточной электроемкости. Убедиться в том, что проблема именно в проводке, можно, включив в эту же розетку другой электрический прибор аналогичной мощности (2-2,5 кВ) – подойдут чайник или утюг. Если пробки вновь выбило – время бить тревогу и бежать за помощью к электрику!
При работе стиральной машинки было включено много других электроприборов. Такой классический выходной: машинка стирает, на плите – варится обед, в духовке – субботний пирог, плюс вы решили пропылесосить. Возможно, ваша электросеть просто не выдержала нагрузки. Особенно, если машинка вошла в особо активную фазу – нагрева или отжима. Для безопасности дома и домочадцев в этом случае также лучше обратиться к электрику. Особенно, если раньше сеть выдерживала подобную нагрузку.
«Коротит» шнур или вилка стиральной машины. Если повреждения видны невооруженным взглядом – шнур с вилкой нужно заменить. Лучше доверить эту процедуру специалисту.

В остальных случаях, к сожалению, мы вынуждены констатировать, что у вас случилась поломка. Следует немедленно выключить стиральную машину из розетки и вызвать мастера. Мы крайне не рекомендуем включать «выбитый» автомат, если агрегат не отключен от розетки. Это может быть опасно, как для электросети, так и для жителей вашей квартиры.

Наиболее частые поломки, при которых машина выбивает УЗО (или автомат)

Если вышибает пробки, то скорее всего, что-то «коротит». Очень редкий, но возможный случай – стиральная машина выбивает автомат из-за большого содержания конденсата на электрических элементах внутри машины. В этом случае достаточно оставить машинку на сутки-другие в покое в хорошо проветриваемом помещении.

Почему нельзя ремонтировать автомат своими руками

Дело в том, что никакой бытовой автомат не предназначен для ремонта вообще. Исходя из относительно небольшой себестоимости, производители просто не рассматривают такой вариант так, как он экономически нецелесообразен.

Премиальные серии популярных в быту 16-амперных однофазных Hager или Eaton стоят меньше 10 долларов. Даже при легкой поломке, дешевле будет его выбросить и заменить на новый, чем ремонтировать. Этим никакой сервисный центр не занимается, и Вы не пробуйте.

После самостоятельного «ремонта» последствия могут быть хуже, чем до него. Вам придется открыть корпус, а значит нарушить целостность конструкции. Вероятность того, что после этого механизм расцепления будет работать исправно, мизерная. Тем более, после разборки там уже ничего не будет надежно держаться, а значит авария может случиться в любой момент.

Даже такая мелкая (на первый взгляд) поломка, как выпавшая рукоятка говорит о механических дефектах. Они часто возникают вследствие повреждений при транспортировке. Нет никакой гарантии, что все остальное внутри исправно, потому ставить такую защиту к себе в щиток опасно.

Иногда главная причина поломки — заводской брак, что часто встречается у китайских производителей.

Что ломается во впускном клапане?

Электромагнитный клапан может перестать нормально функционировать по разным причинам. Почему именно наблюдается сбой в работе машинки, придется выяснить в ходе диагностики. Расскажем о наиболее типичных неполадках.

Засор фильтрующего элемента. Сразу после наливного шланга, перед впускным клапаном, стоит сеточка, задача которой – задерживать примеси, содержащиеся в водопроводной воде. Фильтр забивается, и начинает хуже пропускать жидкость. Чтобы решить проблему, достаточно прочистить сетку.
Налипание грязи на мембрану клапана. Эластичная резинка должна свободно двигаться вверх и вниз при заборе воды в машинку. Когда она покрывается грязью, то перестает плотно прилегать к «седлу», из-за этого клапан функционирует некорректно. Чтобы увидеть прокладку, потребуется разобрать впускное устройство. При наличии трещин, уплотнитель придется заменить, налет и ржавчину достаточно будет счистить.
Проблемы с пружиной. С течением времени работа механизма клапана может нарушиться – шток перестанет «ходить» вверх и вниз. Сломанную или деформированную пружинку придется заменить.
Трещины на корпусе клапана. «Упаковка» у устройства пластиковая, поэтому она вполне может повредиться. При наличии трещин на «оболочке», вода станет вытекать внутрь стиралки, попадая на другие узлы. По этой причине машинка-автомат может начать биться током, а это грозит замыканием. Чтобы решить проблему, придется заменить впускной элемент.

Часто корпус электромагнитного клапана трескается у СМА, устанавливаемых в неотапливаемых помещениях. При температуре воздуха ниже нуля, ввода замерзает, расширяется и распирает «оболочку» устройства. К тому же резиновая мембрана после такой «заморозки» теряет свои свойства. Поэтому, если прозимовав на даче, стиралка стала протекать, замените впускной клапан.

Вытащив впускное устройство из корпуса стиральной машины, внимательно его осмотрите. Если деформированы магнитные катушки, клапан подачи воды придется менять, ремонту в таком случае он не подлежит. Расскажем, как выполнить диагностику детали.

Что делать при возникновении вибраций?

Они часто появляются от воздействия тока на катушку или биметаллическую пластину, вследствие чего возникает электромагнитное поле, действующее как электрический магнит, на металлические детали внутри. Электромагнитное воздействие провоцирует вибрации.

Даже если колебания почти незаметны, это тоже неисправность. Если при касании пальцем к корпусу, Вы ощущаете легкую дрожь, значит механизм внутри с дефектами, что опасно для дальнейшей эксплуатации. В таком случае настоятельно рекомендуется сделать замену.

Чисто теоретически автоматический выключатель может прослужить Вам еще несколько лет, но нет никакой гарантии, что при КЗ разорвется цепь. Тем более постоянная вибрация со временем сильнее расшатает соединения, от чего автомат будет заедать, ложно срабатывать или вообще выйдет из строя. В любом случае, это опасно, потому в ближайшее удобное время замените его на новый. Хуже вибраций только потрескивание. В таком случае замена нужна немедленно.

Почему китайские автоматы такие ненадежные?

Все понимают, что единственное преимущество «китайцев» – низкая стоимость. Но, достигается она, как раз за счет экономии на материалах. У бюджетных китайских моделей – дешевое все: пластик, металл, механизмы расцепления.

У самых «трешовых» моделей часто отсутствует дугогасительная камера. Так что, при высоких нагрузках они не искрятся, а сразу горят.

Все эти удешевления рано или поздно вылезут боком. Например, даже из-за элементарной экономии на заклепках теряется прочность всей конструкции. В результате, некоторые детали со временем отпадают, ослабевает механизм взвода. Из-за этого возникают перечисленные выше проблемы, и в скором времени потребуется замена.

На «китайцев» часто ругаются электрики. По факту, если взять самые дешевые из них и разобрать, чтобы посмотреть что там внутри, то Вы удивитесь, как они вообще работают. Обычно у них облегченная конструкция, тонкие пружины, силовые контакты еле держатся и другие явные проблемы. Это не внушает доверия.

Еще хуже китайские подделки известных брендов, реализуемые ниже стоимости оригиналов. К сожалению, на рынке СНГ их очень много. Вполне закономерно, что больше всего подделок у самого популярного бренда – ABB. Это шведско-швейцарский производитель, выпускающий достаточно качественные автоматы. Соответственно, Вы сами должны понимать, что они не будут слишком дешевыми.

Для достижения высокой надежности и качества расцепителей нужны более дорогие металлы: напыление серебра, золота и пр. Кроме того, европейцы обычно не экономят на материалах. Там точно будет стоять дугогасительная камера и будет сделан теплоотвод. А это все увеличивает себестоимость, потому нет хороших автоматов дешевле, чем 3$.

Цела ли катушка клапана?

Работоспособность электромагнитного клапана в основном зависит от состояния катушки. Именно она «запускает» шток, обеспечивая забор воды в стиралку. Проверить ее можно двумя способами.

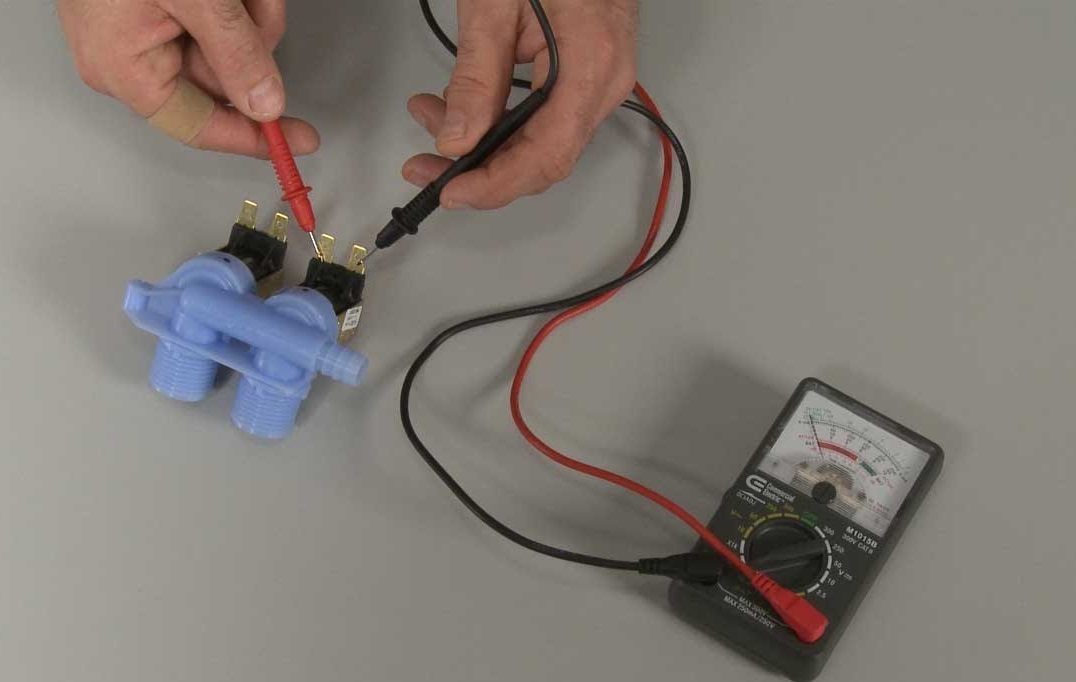

Проще всего проверить магнитную катушку с помощью мультиметра. Прибор нужно перевести в режим определения сопротивления. Далее щупы тестера прикладываются к контактам катушки.

Электромагнитные клапаны машинок-автомат также могут быть двойного или тройного типа. Тогда мультиметром прозванивается каждая катушка по отдельности. Сопротивление должно быть в пределах нормы.

Другой, более сложный способ – подача на катушку 220 Вольт. Под таким напряжением должно образоваться магнитное поле и потянуть шток вверх (вы услышите характерный щелчок). При отключении тока деталь встанет на место

Проверять устройство таким образом нужно с большой осторожностью. Специалисты все же рекомендуют воспользоваться мультиметром

Что делать, если гудит и трещит автоматический выключатель в электрощите

Случается, при включении какого-нибудь определенного электроприбора в квартире, например, мультиварки или системы освещения на энергосберегающих лампах, или блока питания какого-то конкретного электроприбора, — в электрощите начинает гудеть автоматический выключатель. Причем обычно это явление не связано ни с повышенной мощностью подключенного потребителя, ни с соответствующим током, приближающимся к номиналу автомата. А связано с определенной мощностью или с определенным бытовым прибором.

В некоторых случаях гул вовсе исчезает с увеличением мощности нагрузки, и зачастую у хозяина жилища нет никаких жалоб на запах гари… Значит гудит внутри автомата не дуга. А что тогда? Откуда берется этот гул? Опасен ли он? Как с данным явлением бороться и стоит ли бороться с ним вообще? Давайте поразмыслим над этим.

Что там гудит?

Каждый, кто знаком с устройством автоматического выключателя, знает, что внутри него реализовано одновременно два механизма защитного расцепления: тепловой и электромагнитный.

Тепловой механизм расцепления основан на постепенной деформации биметаллической пластины, которая, нагреваясь проходящим через нее током перегрузки, изгибается, процесс этот относительно инерционный, однако если ток равен номиналу автомата, то через несколько секунд пластина деформируясь надавит на спусковой механизм, и взведенная пружина выключателя разомкнет цепь.

Электромагнитный механизм расцепления рассчитан на случай короткого замыкания, он предназначен для мгновенного размыкания цепи, когда при коротком замыкании ток через электромагнитную катушку достигает такой величины, что в эту катушку резко втянется поджатый пружиной железный сердечник, который втягиваясь нажимает на все тот же подпружиненный выключатель — цепь опять же резко размыкается.

И правда, железный сердечник катушки все время находится в магнитном поле действующего в защищаемой цепи переменного тока. Если сердечник не достаточно надежно поджат пружиной, если присутствует некоторый его люфт внутри корпуса автоматического выключателя, то в определенных условиях этот сердечник и правда будет издавать довольно ощутимый гул.

Почему гудит? Что это за условия?

Во-первых, если форма тока в окружающей сердечник катушке искажена подключенной к сети импульсной нагрузкой, дающей ярко выраженные пики от переходных процессов, то магнитострикционное действие таких пиков неминуемо породит шум железного сердечника катушки автомата.

Во-вторых, если сердечник даже в режиме взведенного автомата попадает в область насыщения, то он тоже будет гудеть.

В-третьих, если сердечник при всем при этом имеет сильный люфт, он может передавать вибрацию на пластиковый корпус автомата и на другие элементы вашего щита.

Таким образом при сочетании трех условий: насыщение сердечника, сильный его люфт, наличие импульсных помех, — мы теоретически услышим максимальный шум.

Кто виноват и что делать?

Ответ на вопрос о причине гула логичен: производители и разработчики гудящего автомата не предусмотрели все возможные нюансы, связанные с тем, как будет вести себя сердечник в режиме когда автомат находится во взведенном состоянии. И выход здесь просматривается только один. Если не хотите мириться с шумом, то необходимо приобрести такой автомат, сердечник катушки которого не гудит ни от помех, ни от люфта, ни от вероятного насыщения, а если и гудит, то не очень громко. Ежели гул вам не очень мешает, можно оставить гудящий автомат в покое.

голоса

Рейтинг статьи

За счет чего автомат греется?

Дело в том, что все бытовые серии работают на термомагнитном расцепителе. При нагрузке он нагревается и как только температура превысит допустимое значение, контактная пластинка деформируется и приводит в действие механизм расцепления, разрывающий цепь.

Справедливости ради стоит сказать, что под нагрузкой греются все автоматы и это нормальное явление. Чем выше нагрузка, тем больше нагревается расцепитель и быстрее разрывает цепь. Например, если автомат на 20А начнет пропускать 23А, то через полчаса он отключит сеть, при 25А — это произойдет через 5 минут и так далее. Причин сильного нагревания встречается несколько:

Плохое состояние контактов — при ослаблении контактной планки ухудшается базовая пропускная способность, от чего она начинает сильно греться;
Износ механизма расцепления — со временем детали изнашиваются, снижаются их базовые характеристики, в том числе и пропускная способность;
Плохая сборка — у низкокачественных автоматов, как правило, характеристики ниже заявленных. Они не пропускают максимальный ток, на который рассчитаны, из-за чего сильно нагреваются;
Высокая нагрузка — на защиту от перегрузки реагирует тепловой расцепитель, и ему нужно время, чтобы нагреться, а вместе с ним греется и пластиковый корпус.

Если Вы замечаете, что уровень нагревания заметно выше, чем +70°C, и на корпусе видны легкие следы оплавления или заедает рукоятка, тогда это аварийный случай. В такой ситуации, лучше замените автомат на новый. Если проигнорируете, то в лучшем случае выгорит щиток, в худшем — случится пожар в квартире.

Автомат жужжит или трещит

Со звуком в виде жужжания уже немного посложнее. Если вы услышали из своей щитовой именно жужжание, а не глухой гул, срочно ищите причину, иначе дойдет до беды.

Такой звук провоцирует небольшая электрическая дуга, возникающая при плохом контакте. Этот шум может то появляться, то исчезать.

Ваша первостепенная задача, определить конкретное место появления этого очага искрения, путем поочередного отключения всех автоматов в ряду. Нагрузку при этом из розеток не выключайте, иначе треск может пропасть.

Когда нашли виновника, внимательно осмотрите его контакты. В отличие от первого случая (гудение), сам модульный автомат или его внутренние компоненты здесь могут быть не причем.

Как правило, виноватым оказывается недостаточно хороший контакт в месте подключения жил кабеля к клемме.

А что делать, если все контакты вы осмотрели, а видимых следов искрения или подгорания так и не нашли? В этом случае отключите напряжение во всей щитовой, отщелкнув вводной выключатель нагрузки.

Далее подтяните отверткой винтовые зажимы всех коммутационных аппаратов в щитке.

Если у вас есть специальная изолированная отвертка электрика, то сделать это можно и без полного погашения электроэнергии.

После этого включите всю нагрузку заново. Если звук так и не исчез, тогда уже меняйте виновный автомат.

Нельзя оставлять все как есть, даже если видимых следов плавления не заметно. Не забывайте, что чаще всего источником пожара в квартире и доме является электрощитовая. А начинается все с маленького автомата.

Именно в щитовой сконцентрирована вся нагрузка и наиболее плотно расположены все аппараты и провода коммутации.

Стоит возникнуть открытой электрической дуге, и она тут же перенесется на все соседние элементы.

Кстати, если от искрения в розетках уже и появилась хоть и не совсем совершенная, но более менее работающая защита, в виде УЗМ-51МД или УЗИС, то вот сама щитовая от этого практически никак не защищена.

Следует заметить, что работу по перетяжке всех контактов, необходимо проделывать в обязательном порядке хотя бы один раз в год. Даже если у вас ничего не жужжит и не искрит.

Тем более не известно, с каким усилием их затягивали.

Может быть и не дотянули малозаметный 0,1 ньютон метр. А он впоследствии и сыграл свою роль.

Поэтому ежегодная ревизия дает гарантию безопасной и надежной работы всех защитных аппаратов в щитовой. От автоматов, до УЗО и различных реле.

Также нагрев контактов еще в начальной стадии, легко выявляется при помощи недорогих пирометров.

Визуально место нагрева можно и не заметить. Первоначально небольшое темное пятнышко образуется именно на корпусе сбоку.

Если ваш автомат стоит в середине целой сборки, то вы его точно пропустите.

А стоит “прозевать” этот момент, и уже на клемме появляются следы подгорания и оплавления. При этом из-за защитного кожуха, внешней дверцы на эл.щитке или неккоректно установленной пломбы, вы их и не увидите, пока не появится явный запах.

Автоматы с такими подплавленными контактами также идут под замену. Чаще всего это возникает при подсоединении алюминиевых жил.

Например, при подключении к вводному автомату провода СИП.

Еще такой плохой контакт может образоваться при подключении к одному разъему нескольких жил разного сечения.

Это уже будет “косяк” и вина электрика, а не производителя автоматов. Еще одна распространенная ошибка – зажатие в клемме проводов вместе с изоляцией.

Вы этого не заметите, пока не ослабите зажим и не вытащите жилу. Все это постепенно ведет к нагреву.

Как правило, появлению звуков жужжания, может предшествовать образование посторонних запахов. Так что в том, чтобы периодически“нюхать” свою щитовую, нет ничего зазорного.

Если запах появился, это свидетельствует о начале процесса разрушения и плавления пластикового корпуса защитного аппарата.

В этом случае нужно немедленно обесточить всю квартиру и найти дефект. Зачастую вместе с автоматом приходится менять и подгоревшие провода.

С такой оплавленной изоляцией подключать проводку к новому аппарату уже нельзя.

Поиск неисправности при срабатывании автоматического выключателя: алгоритм действий

Без особой причины автомат никогда не отключится, а значит, имеет место нештатная ситуация, заставившая обесточить цепь. Поэтому прежде чем включить его снова, нужно понять, почему он сработал, обнаружить неполадку, и устранить ее. Только после этого можно перевести устройство в рабочее состояние. Рассмотрим два наиболее распространенных срабатывания и алгоритм поиска неисправностей.

Выбивает автомат, отвечающий за линию розеток

Сразу после срабатывания защиты следует отключить от розеток, подключенных к этому автоматическому выключателю, всех потребителей. Стоит прикинуть суммарную нагрузку, которая была подключена. Есть вероятность, что была непроизвольная перегрузка линии. Это нужно учесть, и в дальнейшем не допускать одновременного включения большого количества потребителей.
Включить автомат, если повторного срабатывания защиты не произошло, то, скорее всего, произошла перегрузка линии или короткое замыкание в каком-либо из электроприборов. Если устройство защиты не включается, то можно говорить о коротком замыкании или в контактах розетки, или в самом подводящем кабеле.

Порядок действий, если автоматический выключатель отключился без нагрузки

Осмотреть розетки на предмет подгораний, если таковые есть, то разобрать или заменить.
Визуальный осмотр ничего не дал, то стоит допустить, что произошел пробой изоляции в подводящих проводах.
Возможен слабый контакт или неисправность самого автомата. После устранения неполадки или замены можно пробовать подать напряжение на линию.

Порядок действий, если автомат включился без нагрузки

Выключить устройство защиты и подключить к той же розетке один из электроприборов, который был ранее сюда включен.
Включить автоматический выключатель, если он опять сработал, то данный прибор неисправен. Если срабатывания не произошло, то включить по очереди все потребители, которые работали до момента отключения защиты. Таким образом можно найти неисправный электроприбор.

Срабатывает автоматическая защита, отвечающая за линию освещения

Неисправность в линиях освещения обнаруживается, как правило, в момент включения люстры. Здесь сразу все понятно, но такая ситуация бывает не всегда. Как же тогда поступить? Алгоритм действий простой и вполне доступен любому:

Перевести все клавиши выключателей в режим «Выключено». Этим обесточивается фазный провод, идущий на светильники.
Выкрутить лампочки, осмотреть их и патроны – обычно после КЗ на лампе и цоколе остаются следы нагара. Где обнаружены такие последствия, там и произошла неисправность. Светильник нужно демонтировать, осмотреть состояние проводки и патрона, при необходимости заменить.
Когда ничего подозрительного на лампах и патронах не обнаружено – включить автомат. Если он снова сработал, то стоит искать замыкание в самой проводке. Это может случиться как в распределительной коробке, так и где-либо по линии. Второй вариант – автоматический выключатель включился, значит, идем дальше.

Теперь время включать поочередно освещение, если на какой-то клавише сработал автомат, то нужно искать поломку в проводке данного светильника.
Если после включения выключателей защита не сработала, нужно ввернуть все лампочки на место, и пробовать поочередно включать клавиши. Это поможет обнаружить дефектную лампочку.

Выполняя любые работы по поиску неисправностей, будьте аккуратны и осторожны, потому что не исключены повторные короткие замыкания. При малейших сомнениях лучше обратиться к специалистам-электрикам, которые имеют опыт подобной работы.

Попробуем починить клапан

Обычно впускное устройство можно починить. Клапан достаточно просто разбирается – с такой задачей справится даже «новичок». В крайнем случае, даже если работа не увенчается успехом, деталь можно будет заменить целиком – ее стоимость невысока.

Чтобы разобрать клапан подачи воды, нужно:

поддеть тонкой отверткой катушку и снять ее;
плоскогубцами извлечь штоки. Если «железки» не поддаются, обработайте их специальной смазкой WD-40 и повторите попытку через 15 минут;
вытащить металлический стержень с эластичной мембраной и пружиной.

Что делать далее? Разобрав клапан, осмотрите каждую его составную часть на наличие повреждений. Если детали просто загрязнены – почистите их и поставьте обратно.

Обнаружив, что пружинка, мембрана или другая часть впускного устройства деформированы, замените их новыми. Заказать аналогичные детали можно в интернете или поискать в специализированных магазинах своего города.

Если поломка неремонтопригодная, придется установить новый электромагнитный клапан. Например, в случае выхода из строя катушки. Стоимость впускного устройства в среднем составляет от 1000 до 2500 рублей, в зависимости от модели стиральной машины.

Поделитесь своим мнением — оставьте комментарий
