Монтаж светодиодной ленты apeyron

Монтаж и подключение светодиодной ленты через блок питания 12-24 Вольт.

не качественные светодиоды и блоки питания

не правильный монтаж и подключение с ошибками

Вот основные три правила и ошибки, на которые нужно обращать внимание в первую очередь

Она даже продается катушками этого метража. А что если вам нужно подключить 10 или 15м? Казалось бы, подсоединил конец первого куска с началом второго и готово. Однако такое подключение запрещается. Почему так принято?

Потому что пять метров – это расчетная длина, которую могут выдержать токоведущие дорожки ленты. При большей длине, нагрузка будет превышать допустимую и лента обязательно выйдет из строя. Кроме того, будет наблюдаться неравномерность свечения. В начале ленты светодиоды будут светить ярко, а в конце гораздо тусклее.

Вот так будет выглядеть схема параллельного подключения светодиодных лент длиной превышающих допустимую:

При этом подключать ленту можно как с двух сторон, так и с одной. Подключение с двух сторон позволяет уменьшить нагрузку на токовые дорожки, а также помогает избежать неравномерности свечения в начале и конце ленты.

Особенно это важно на мощной ленте – свыше 9,6Вт/метр. Именно так советуют подключать профессионалы, которые занимаются установкой светодиодной продукцией долгие годы

Единственный жирный минус – приходится тащить дополнительные провода вдоль всего освещения.

Во время работы лента нагревается, и эта температура отрицательно влияет на сами светодиоды. Они попросту перегреваются и начинают терять яркость, постепенно деградируя и разрушаясь.

Таким образом лента, которая могла бы спокойно проработать 5-10 лет, без профиля перегорит у вас через год, а может даже и раньше. Поэтому использование алюминиевого профиля в светодиодной подсветке обязательно.

Единственная лента, где можно обойтись без него – это SMD 3528. Она маломощная, всего 4,8Вт на 1м и не столь требовательна к теплоотводу.

Особенно нуждаются в теплоотводе ленты залитые сверху силиконом. В них теплоотдача происходит только через подложку, снизу. А этого бывает иногда недостаточно. Если вы еще наклеите ее на какой-нибудь пластик или дерево, то здесь вообще никакого охлаждения не будет.

Только в этом случае он будет работать нормально. Если вы подберете его впритык, ровно по мощности всех светодиодов, то блок будет постоянно трудиться на своем пределе. Естественно такая работа скажется на продолжительности эксплуатации. Поэтому всегда давайте ему запас.

Для монтажа освещения с помощью светодиодной ленты вам понадобится:

бухта светодиодной ленты. Необходимую длину отрежете в процессе монтажа.

трехжильный кабель ВВГнг-Ls сечением 1,5мм2

монтажный провод ПуГВ. Лучше всего взять с разноцветной изоляцией красного и черного цветов. Сечение также 1,5мм2

Если у вас не выполнены эл.монтажные работы, то предварительно необходимо подвести напряжение 220В к месту подключения ленты. Для этого штробите стену, либо укладываете кабельный канал и протягиваете по нему трехжильный кабель ВВГнг-Ls 3*1,5. Ведете его непосредственно до той распредкоробки, где будет подключаться питание светодиодной ленты.

Можно использовать существующую распаечную коробку, где подключено основное освещение. Главное чтобы место позволяло свободно подключить дополнительные провода и клеммники.

Выключатель на светодиодную ленту желательно устанавливать именно на провода 220 Вольт, а не перед лентой на отходящие 12-24В. В этом случае блок не будет работать постоянно. Тем более, импульсным блокам работать без нагрузки противопоказано. К тому же так будет выше уровень безопасности.

Предварительно проверьте и не перепутайте фазу, ноль и землю. Чаще всего, ноль бывает синего цвета, заземляющая жила – желто-зеленого, а фазная — любых других расцветок. Но доверять только цветовой маркировке нельзя! Более подробно как без ошибок отличить ноль и фазу можно ознакомиться в статье «Как определить фазу и ноль в электропроводке».

Далее нужно от этой распредкоробки в штробе, гофрорукаве или в кабельном канале проложить кабель к будущему месту установки блока питания. Для его размещения монтируете удобную полочку. Изготовить ее можно из кусков фанеры или гипсокартона. Рядом размещаете и диммер.

Протянув кабель до блока, можно приступать непосредственно к подключению проводов.

Источник

Подключение одноцветной светодиодной ленты

Начнем с подключения одноцветной ленты, так как для ее работы используется меньше компонентов и она более распространена.Рассмотрим компоненты требующиеся для подключения.

светодиодная лента
блок питания
провода
сетевой шнур

На картинке представлена схема для 1 и 2 типа блоков питания. Далее рассмотрим подробно каждый из этапов. Тип блока питания можно определить в конце статьи.Для обеих схем большая часть выполняемых действий будет одинакова.Представленные ниже примеры демонстрирует подключение одноцветной ленты. Для подключения многоцветной RGB ленты используется иной подход. Его вы сможете найти опустившись вниз по статье, или воспользуйтесь меню навигации в начале статьи.Предупреждение!Еще раз напоминаем о предупреждении в начала материала. Мы и ресурс не несем никакой ответственности за последствия. Все описанное и изложенное производится на собственный страх и риск.

Возьмем ленту и найдем припаянные провода в начале, если они отсутствуют, то находим

ближайшие контактные площадки.

Далее у нас есть несколько вариантов.

1 Мы можем вставить контактные площадки в коннектор.
2 Если присутствуют провода в начале ленты, то мы можем сделать скрутку.
3 Если присутствуют провода в начале ленты, то мы можем припаяться к ним.

Первый вариант с коннекторами достаточно прост в реализации так как лента соединяется с коннекторами при помощи «защелок», поэтому мы не будем особо останавливаться на этом способе и перейдем к остальным.Оставшиеся два способа имеют, схожие этапы, поэтому мы рассмотрим их вместе. Продолжаем. Мы нашли провода вначале ленты или ближайшие контактные площадки.После этого нам необходимо хотя бы немного удлинить провода, что бы можно было закрепить или положить блок питания в удобное место.Если вначале ленты присутствуют провода, то следуйте инструкции, которая будет далее.Если нет, то пропустите последующие шаги и сразу опуститесь ниже, до раздела, где мы рассказываем, и соединить их. Или нажмите для перехода.В том разделе вы найдете, как припаять отсутствующие провода. Желательно сразу припаивать провода требующейся вам длинны.

Первым шагом нам нужно снять изоляцию с проводов на ленте, а так же с проводов, которыми мы будем удлинять.

Снимаем по несколько сантиметров и переходим к выполнению следующего шага.

Самое главное не перепутать провода при соединении с блоком питания в конце, а пока продолжаем.

Берем оголенные провода и скручиваем «волоски» между собой.

В готовом виде должно выглядеть, как на фото выше. На данном моменте вариант – скрутка почти готов, остается только заизолировать каждый из проводов, по отдельности.После того, как заизолировали провода, можно переходить к подключению блока питания и использованию продукта.Для тех, кто собирается использовать вариант с пайкой, продолжаем далее выполнять шаги. Их остается не так много.

Выполнив скрутку подготавливаем паяльник и принадлежности к пайке. Как правильно паять не буду рассказывать в данной статье, иначе это может затянуться надолго.

Расскажу как-нибудь в другой раз. Предположим, что мы уже спаяли провода между собой. В готовом виде будет выглядеть примерно, как на фото.

Осталось заизолировать провода.Далее переходим к подключению блока питания или читаем, как соединить части ленты.Для начала определим, какой тип блока питания у нас имеется. Для этого переходим почти в самый конец статьи или нажимаем для автоматической прокрутки.Определив тип блока питания выполняем один из следующих пунктов в зависимости от имеющегося типа.

1 тип

Если у вас первый тип блока питания, вы использовали коннектор для ленты с таким же разъемом, как у блока питания, то просто соедините их.

Если у вас отсутствует коннектор на ленте, то срежьте разъем с блока питания и припаяйте провода от ленты, соблюдая обозначения – плюс и минус.

2 тип

Если у вас второй тип.

Зачистите удлиненные провода на ленте с обратной стороны, скрутите их
Немного открутите винтики на блоке питания
Затем подсуньте под них провода, а лучше обвяжите винтики проводами в виде кольца
Затем прижмите провода винтиками
Таким же образом подключите сетевой шнур
Если видны оголенные провода, то заизолируйте их
Все готово пользуйтесь.

Что такое светодиодная лента и где может быть использована

Светотехническая конструкция изготавливается с применением самых современных DIP и SMD технологий. Цифровое обозначение в маркировке таких осветительных приборов соответствует размерам чипа кристалла, исчисляемого десятыми долями миллиметра.

Для долгосрочной работы изделия нужно соблюдать ряд правил подключения

Чаще всего такая лента имеет ширину 8–20 мм, а стандартная толщина гибкой печатной платы с установленными светодиодами не превышает 2,0–3,0 мм. Готовое оборудование реализуется в рулонах, представленных пятиметровыми отрезками. Предупреждение избыточного количества тока, проходящего через светодиоды, осуществляется посредством обязательного введения в электрическую схему ограничительных резисторов.

Яркое оборудование многофункционально — оно будет хорошо смотреться как в интерьере, так и при оформлении торгового оборудования, автомобилей, техники

Область применения источника света, собранного на основе светодиодных элементов, довольно широкая и на сегодняшний день представлена:

контурным видом подсветки на фасадной части жилых домов и общественных зданиях;
подсветкой определённых участков мостов, пешеходных или велосипедных дорожек и тротуаров;
подсвечиванием объектов ландшафтного декора;
подсветкой фонтанов, водопадов или бассейнов;
подсвечиванием рекламных щитов и информационных конструкций;
интерьерной подсветкой на потолках и потолочных нишах, стенах и полках, плинтусах, лестничных пролётах и перилах;
мебельной подсветкой;
подсветкой в торговых и выставочных центрах, в магазинах и рынках, галереях и культурно-досуговых центрах, гостиницах и отелях, в аэропортах и вокзалах;
тюнинговой подсветкой автомобилей.

Контурная и скрытая светодиодная подсветка делает более привлекательными витрины, а также разнообразное торговое оборудование.

Схема подключения светодиодной ленты через блок питания

Чтобы 12 вольтовая светодиодная лента стабильно работала на протяжении долгих лет, её необходимо подключать от импульсного блока питания с напряжением на выходе 12 В. Это самый правильный вариант – импульсные источник питания имеют малый вес и компактные размеры, высокий КПД и коэффициент стабилизации, а также безопасны в эксплуатации. К недостаткам можно причислить генерацию импульсных помех, отдаваемых обратно в сеть и сложность схемы, для ремонта которой нужны специальные навыки.

До 5 метров

Очень часто рядовых пользователей интересует вопрос о том, как подключить светодиодную ленту длиной до 5 метров? Тут все очень просто. Достаточно воспользоваться приведенной ниже схемой.

с помощью коннектора или путём пайки к одному из концов ленты подключают 2 питающих провода сечением 1-1,5 мм2;
свободные концы этих проводов зажимают в соответствующих клеммах блока питания (+V, -V), соблюдая полярность;
к клеммам L и N (220V AC) подключают сетевой провод.

Аналогичным образом выполняют параллельное подключение нескольких отрезков к одному блоку питания. Главное, чтобы мощность БП была больше суммарной мощности подключаемой светодиодной ленты минимум на 30%.

Чтобы яркость светодиодов была равномерной по всей длине LED-ленты, к отрезкам длиною больше 4 метров рекомендуется подводить провода с обоих концов. Это связано с падением напряжения на токоведущих печатных проводниках (дорожках), в результате чего к самым дальним светодиодам поступает напряжение меньше 12 В и их яркость падает. Плюс этого способа – равномерное свечение, а минус – затраты на дополнительные провода.

Свыше 5 метров

То, что длина светодиодной ленты в бобине ограничена 5 метрами – это не случайность, а вынужденная технологическая мера. Дело в том, что токопроводящие дорожки, приклеенные вдоль ленты, очень тонкие, узкие, и рассчитаны на подключение определённого количества светодиодов. Именно по этой причине нельзя подключать последовательно 2 отрезка общей длиной более 5 метров.

Подключение RGB или RGBW LED-лент

Правила и особенности подключения, о которых было сказано выше, необходимо соблюдать и при монтаже мультицветных аналогов. Однако функциональные схемы с RGB и RGBW лентами будут выглядеть немного сложнее из-за появления контроллера и дополнительных проводов. RGB/RGBW контроллер значительно расширяет возможности осветительной системы за счёт диммирования отдельных цветов, создания световых эффектов и управления с пульта дистанционного управления (ПДУ). RGB/RGBW контроллер предназначен для подключения мультицветных лент с отдельно расположенными белыми светодиодами, что позволяет использовать такую систему не только, как дополнительный, но и как основной источник света в помещении.

Подключение светодиодной ленты

Большая часть светодиодных лент работает от напряжения 12 В или 24 в. Если линейка кристаллов одна, питание требуется 12 В, если их две — 24 в. Подходит любой источник постоянного тока, выдающий такое напряжение: аккумулятор, блок питания, батарея и т.д.

Схема подключения светодиодной ленты к сети 220 В через блок питания

Чтобы подключить ленту к бытовой сети 220 В требуется преобразователь или адаптер (еще называют блоками или источниками питания, адаптерами).

Недавно появились ленты, которые сразу можно подключать к сети в 220 В. Все они запаяны в пластиковые трубки — 220 Вольт это уже не шутки. Режутся тоже по намеченным линиям, соединяются при помощи специального коннектора, который вставляется в проводники. К коннектору подключается шнур со встроенным выпрямителем (это диодный мост и конденсатор).

Подключение специальной светодиодной ленты к сети 220В

Отличается эта лента от обычной тем, что в ней небольшие участки (20 шт) со светодиодами подключены не последовательно, а параллельно, еще и так, что диоды направлены навстречу друг другу. За счет этого получаем требуемое напряжение в 220 Вольт или около того. Переменный ток преобразуется в постоянный при помощи диодного моста, а пульсация гасится конденсатором.

Схема подключения светодиодной ленты без блока питания

В принципе, такую ленту можно собрать из обычной, но нужно будет позаботиться об изоляции: прикосновение к элементу, подключенному к бытовой сети без переходника чревато серьезными последствиями.

Как подключить несколько светодиодных лент

Каждая из лент, в зависимости от используемых модулей и количества элементов на одном метре, потребляет различное количество тока. Средние параметры приведены в таблице. Зная, какой длины вы хотите смонтировать подсветку, можно выбрать адаптер, который будет выдать требуемый ток.

Таблица потребляемого тока светодиодными лентами, питающимися от 12 В

Иногда требуемая длина ленты превышает 5 метров — когда необходимо подсветить комнату по периметру. Даже если блок питания может выдать требуемый ток, соединять последовательно две или больше пятиметровые ленты нельзя. Максимально допустимая длина одной ветки — вот те 5 метров, которые приходят в бобине. Если дорастить ее, подключив вторую последовательно, по дорожкам первой ленты будет проходить ток, многократно превышающий расчетный. Это приведет к быстрому выходу элементов из строя. Может даже расплавится дорожка.

Если мощность блока питания такова, что к нему можно подключить несколько лент, к каждой из них тянут отдельные проводники: схема подключения параллельная.

Как подключить несколько светодиодных лент к одному блоку питания

В таком случае удобно блок питания располагать посредине, например, в углу, а от него — две ленты по обе стороны. Но часто дешевле купить несколько менее адаптеров, чем один более мощный.

Подключение RGB ленты через контроллер

Последовательно подключаются сначала блок питания, потом контролер. Между собой они подключаются двумя проводами. Из контроллера выходят уже 4 проводника, которые разводятся по соответствующим контактным площадкам ленты RGB.

Подключение светодиодной ленты RGB через контроллер

Точно также, как и в монохромных лентах, и в этом случае максимально допустимая длина одной линии — 5 метров. Если необходимо большая длина, то от контроллера отходят два пучка проводов по 4 штуки в каждом, то есть соединяются они параллельно. Длинна проводников может быть разной, но более рационально, чтобы блок питания и контроллер находился посередине, а в стороны уходят две ветки подсветки.

Что нужно для подключения RGB ленты

Разберемся как правильно подключить светодиодную RGB ленту. Для полноценной схемы освещения нам понадобится:

Светодиодная лента;
блок питания;
RGB-контроллер с пультом управления;
RGB-усилитель (опционально).

Блок питания

Питание для светодиодной ленты нужно подбирать с учетом предполагаемой нагрузки и его будущего места расположения. Рассмотрим на примере SMD5050 60 led. Потребляемая мощность – 14,4 Вт/м.

При длине в 5 метров, необходимая мощность БП будет:

5м * 14,4Вт * 1,25 (коэффициент запаса) = 90Вт

Разновидности блоков питания для led

Если длина 15 метров, то БП соответственно нужен в 3 раза мощнее – 270W. Если длина ленты 20, 25 и больше метров – целесообразно устанавливать несколько БП меньшей мощности.

Степень защиты зависит от расположения БП. Если располагается в сухом, закрытом помещении достаточно IP20. Если в ванной или других агрессивных условиях, то не ниже IP67.

Подробнее про расчет блока питания для светодиодной ленты.

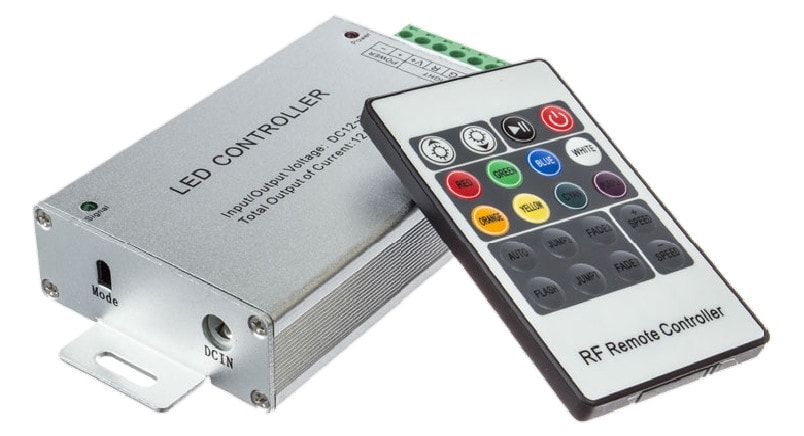

RGB контроллер

Управление светом осуществляется через специальный контроллер. Он подключается между блоком питания и светодиодами, снабжается проводным или беспроводным пультом.

RGB контроллер

Контроллер, как и блок питания, подбирается в зависимости от суммарной мощности ленты. С тем отличием, что к необходимой мощности БП добавляют 25-30% запаса, а контроллер подбирают впритык по мощности.

Например. Нужно подключить 10 метров SMD5050 60 led. Мощность 1 метра – 14,4 Вт, соответственно нам нужен контроллер на 144 Вт.

По принципу управления различают: проводные – чаще монтируются на стену; беспроводные с управлением через:

Инфракрасный порт (ИК) – пульт должен находиться в зоне прямой видимости;
радио-канал – позволяет пользоваться в пределах дома;
Wi-Fi – позволяют как управлять с пульта, так и с приложения на смартфоне.

Управление освещением со смартфона

После установки и подключения, вы сможете:

Устанавливать цвет вручную. Доступны как чистые цвета, так и смешанные оттенки.
Регулировать яркость – аналогично обычному диммеру (подробнее про диммеры).
Автоматические режимы. К ним относится переключение цветов, быстрое мерцание, плавное изменение, плавные затухания и другие алгоритмы.

А если мощности RGB контроллера не хватает, чтобы подключить все освещение (больше 20 метров)? Можно установить 2 контроллера, но управлять светом одной комнаты придется с двух пультов, что не удобно и дорого. Второй (правильный) вариант — использовать RGB усилитель.

RGB усилитель (led amplifier)

Этот прибор позволяет усиливать и передавать дальше по цепи сигнал от контроллера. Таким образом, задействовав несколько усилителей, можно собрать контур освещения любой длины.

Rgb усилитель (led amplifier)

Усилитель устанавливается в разрыв ленты и имеет отдельное подключение к блоку питания (про подключение ниже). Мощность подбираем исходя из остатка ленты, которой не хватает мощности контроллера.

Наглядный пример. Нужно подключить 20м SMD 3528 (14,4 Вт/м), общей мощностью 288 Вт. В наличии у нас только контроллер с мощностью 216 Вт и блок питания на 300W. Соответственно нужен усилитель:

288 Вт — 216 Вт = 72 Вт

Мощность БП 300 Вт, его достаточно для питания контроллера и усилителя. В случае если мощности БП недостаточно (например 250W), нужен отдельный БП для усилителя.

Достоинства и минусы

Нет необходимости в штроблении стен

Приборы, дистанционно контролирующие освещение, обладают достоинствами и недостатками. К плюсам их эксплуатации относят:

легкость самостоятельной установки;
отсутствие необходимости в штроблении стен и прокладке кабеля;
удобное управление всеми осветительными системами при помощи пульта ДУ или со смартфона;
большой диапазон передачи и приема сигналов;
отсутствие рисков поражения электротоком;
безопасность для детей.

Среди минусов беспроводных модулей выделяют дороговизну в сравнении с проводными модификациями, зависимость от стабильности Wi-Fi и невозможность применения с разряженной батарейкой.

Недостатки 24V

Напряжение
24 В встречается в повседневной жизни довольно редко, соответственно
ассортимент лент и сфера их применения не так обширна.

Плюс опять
же не забывайте про кратность резки. Здесь она достигает 6-7 светодиодов. Что
означает наличие “хвоста” длиной почти в 10см.

Не везде
можно спрятать такой лишний отрезок освещения. Он обязательно будет выделяться
среди остальных дорожек.

Особенно
такая подсветка и более яркий один из углов будут раздражать при потолочном
освещении.

Еще одна
неприятность случается при выходе из строя какого-то светодиода. В этом случае
перестает работать весь кратный участок подсветки.

То есть, на
24V модели у вас
перестанет светить кусок в 10см. Не очень приятно пользоваться таким
освещением, не правда ли?

Как обойтись без источника питания

Если нет возможности установить блок питания, есть два варианта:

использовать ленту, рассчитанную на напряжение 220 В;
запитать низковольтный светильник без трансформатора через балластный элемент, ограничивающий ток и гасящий излишек напряжения.

В первом случае напрямую подключать светодиодное устройство в сеть переменного тока нельзя. Светодиод, как полупроводниковое устройство, пропустит только положительную часть синусоиды. Но во время отрицательной к нему приложится обратное напряжение, на которое LED или цепочка не рассчитаны. Поэтому жизнь осветительного прибора будет короткой. Надо подключать через выпрямитель. Лучше через мостовой. Диоды должны выдерживать полный ток ленты и обратное напряжение не менее 320 В.

Подключение светильника через выпрямитель.

Это относится и ко второму варианту, но здесь еще нужен будет дополнительный резистор. Его сопротивление рассчитывается по следующей методике:

Находится рабочий ток по формуле I=Руд*L/Uном, где: Руд – удельная мощность, потребляемая 1 метром ленты, Вт; L – общая длина LED-ленты, м; Uном – номинальное напряжение светильника (12..36 В).
Определяется падение напряжения на балласте Uбал=310-Uном, где 310 – амплитудное значение напряжения в сети.
Находится сопротивление балласта R=Uбал/I. Если ток в амперах, то сопротивление будет в омах.
Мощность резистора считается как Ррез= Uбал*I. Берется ближайшее большее значение стандартного ряда мощностей.

Схема подключения с гасящим резистором.

Расчет несколько упрощен, здесь не учтено сопротивление светодиода в открытом состоянии. Но для практики точность достаточна.

Вместо резистора можно установить конденсатор. Преимущество – он не будет греться. Расчет емкости выполняется по приведенной формуле:

С=4,45*I/(310 — Uном), где:
