Как проверить заземление в розетке с помощью приборов

Тестеры розеток

Тестеры розеток — специально разработанные приборы для проверки электрических розеток, соединительных кабелей на правильность подключения и УЗО на эффективность защиты от токов утечки. В ассортименте МПО Электромонтаж есть четыре таких аппарата.

Розеточный тестер Testavit Schuki 3 от известной приборостроительной компании Testboy (И4738) предназначен для проверки правильности подключения электрических розеток и соединительных кабелей в электроустановках с напряжением 230 В, а также в старых установках с «классическим занулением».

Schuki 3 с помощью встроенной вилки вставляется непосредственно в розетку. Контактный электрод на нижней части корпуса прибора работает по принципу указателя фазного напряжения.

Пять «тлеющих» лампочек символизируют фазный проводник (фаза), PE — защитный проводник (земля), N — нейтральный проводник (ноль), W — Опасность.

Проверка розеток и соединительных кабелей совершенно одинакова и очень проста. Прибор вставляется в проверяемую розетку так, чтобы фазный проводник был подключен к левому контакту вилки. По сочетанию светящихся и несветящихся лампочек делаются выводы об ошибках: не подключен фазный проводник, перепутаны фазный и нейтральный проводники, фазный проводник не подключен к левому контакту вилки прибора, отсутствует нейтральный проводник, отсутствует защитный проводник, перепутаны фазный и защитный проводники, отсутствует защитный проводник, а фазный проводник подключен к контакту защитного, отсутствует нейтральный проводник, перепутаны фазный и защитный, фазный проводник находится вне контактов защитного проводника. Габаритные размеры d=50х75 мм.

Прибор Testavit Schuki 1 (И4737) отличается дополнительной функцией — проверка УЗО, а также дизайном (размеры

75х65х50 мм), расположением лампочек, символизирующих: в верхнем ряду защитный проводник и УЗО, в средней части прибора фаза, земля и ноль. В нижней части прибора находятся контактный электрод для проверки фазного проводника по принципу указателя фазного напряжения и кнопка срабатывания номинального тока повреждения. В зависимости от сочетания горящих и не горящих лампочек вы получите один из следующих результатов: цепь исправна, неправильное подключение, нейтральный проводник не подключен, фазный проводник подключен к контакту защитного, защитный проводник не подключен, у защитного проводника повышенное сопротивление.

При касании контактного электрода — тоже на основании свечения лампочек — делаются выводы о том, что перепутаны между собой нейтральный и защитный проводники, у защитного проводника недопустимо высокое сопротивление, что может привести к возникновению опасного для жизни высокого напряжения.

Ток срабатывания при проверке УЗО 30 мА, время срабатывания 200 мс.

Розеточный тестер Schuki 2 (И4739) — при тех же функциях и основных характеристиках — имеет отличия. Существенное: номинальный измеряемый ток утечки 10, 30, 100, 300, 500 мА, значение которого устанавливается ручкой поворотного переключателя на корпусе. Кроме этого, лицевая панель прибора разделена на три функциональные зоны: красная предупредительная зона дает информацию о функции защитного проводника, жёлтая контрольная — о подключении проводников, зелёная предназначена для схемы защиты от токов утечки. Другие отличия: в проверяемую розетку прибор вставляется с помощью армированного штепселем шнура, более строгий прямоугольный дизайн (100х75х50 мм).

Новинка ассортимента МПО Электромонтаж — тестер розеток MS-6860 D от компании Mastech (И4741) — предназначен для световой и, кроме того, звуковой индикации состояния проводки: отсутствие/обрыв заземления, неправильное подключение фаза/земля, неправильное подключение фаза/ноль, обрыв нуля — но не определяет инверсию земли и нейтрали. При правильной разводке розетки горят два зелёных светодиода, и звучит непрерывный сигнал. О перепутанных местами и не подключенных контактах свидетельствуют комбинации горящих и не горящих двух зелёных и одного красного индикаторов и прерывистый сигнал.

Предназначен для работы на короткий промежуток времени, обычно менее двух минут.

Вставляется непосредственно в розетку. Размеры: 60х60х68 мм.

Тестеры розеток — компактные, надёжные и простые инструменты для проверки не только состояния сети, но и работы электромонтажника как самим исполнителем, так и проверяющими лицами.

Источник

Требования безопасности при выполнении измерений

Выполнение работ там, где есть высокое напряжение, требует тщательного соблюдения мер безопасности

Нужно обратить внимание на следующее:

Перед тем, как померить напряжение, нужно убедиться, что мультиметр настроен на измерение переменного напряжения.
Нужно проверить, что установлена нужная шкала. Значение реального напряжения не должно превышать того, которое указано на шкале.
Если в помещении высокая влажность измерять в таких условиях нельзя. В этих условиях электричество может представлять опасность для человека.
Непосредственно во время замеров нельзя менять режим работы прибора или используемую шкалу измерений.

Если в процессе измерений человек берёт щуп в руку, а другим проверяет провод, то желательно при этом стоять на специальном коврике или в такой обуви, которая не пропускает тока. В большинстве случаев это не требуется, но полностью исключить необходимость таких мер безопасности нельзя.

Как определить фазу и ноль индикаторной отверткой

Одним из самых простых и самых надежных способов как найти фазу и ноль является способ с применением индикаторной отвертки. Об устройстве данного инструмента и как пользоваться индикатором я уже писал на сайте.

Почему я считаю этот способ самым простым? Все очень просто – потому что он самый дешевый (требует минимум затрат). Обычная индикаторная отвертка стоит примерно 50 рублей. Для такого необходимого инструмента это не деньги. Конечно можно купить и подороже, с большим функционалом, но его основное назначение от этого не изменится. На рукоятке должно указываться напряжение, на которое рассчитан индикатор (как правило, не менее 500 Вольт).

Жало индикаторной отвертки является рабочим органом, лишь эта часть инструмента не покрывается пластиком.

Меры безопасности: НИКОГДА не прикасайтесь к жалу отвертки во время работы. Сам прибор должен быть сухим, чистым, без трещин и сколов.

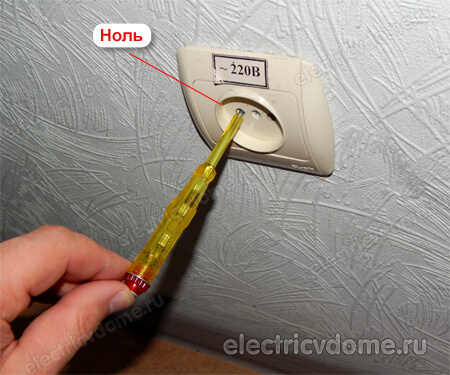

Итак, давайте рассмотрим, как определить фазу и ноль в розетке с помощью индикаторной отвертки.

Вставляем отвертку в одно из отверстий розетки, при этом прикасаемся пальцем к «пятке» отвертки. Если неоновая лампочка внутри светится, значит это «фаза». Теперь вставляем отвертку в другое отверстие – лампочка не светится. Значит это ноль.

Если неоновая лампочка светится в обоих отверстиях, значит у Вас «две фазы в розетке». Не стоит паниковать, такое бывает если пропал контакт нулевого провода (например, где-нибудь в коробке). И фаз в розетке не две, а одна просто во второе отверстие поступает она через включенные электроприборы (лампочка, телевизор, холодильник и т.д.).

ОШИБКИ при замерах: Часто люди путают обычную индикаторную отвертку с отверткой для прозвонки. Последняя имеет в своей конструкции батарейку. Если такой отверткой выполнять проверку фазного и нулевого провода тогда «пятки» касаться не нужно. Иначе лампочка будет светиться в обеих случаях, как при касании фазы так и нуля.

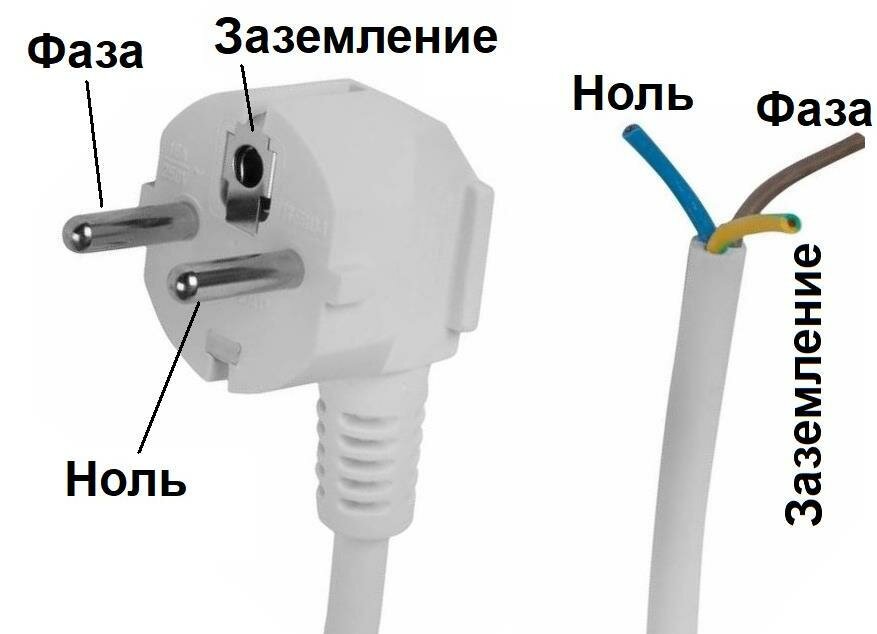

По цвету проводов

Самым простым и надёжным способом определения фазы и нуля является по цвету проводов. Но только в том случае, когда вы точно уверены, что электропроводка подключена по всем правилам! В основном всегда жила с фазой чёрного, коричневого, белого или серого цвета, а ноль синий или голубой. Также могут быть жили зелёного цвета или же жёлто-зелёного, это говорит о наличии проводника с заземлением. В таком случае можно обойтись и без измерительных приборов, согласно цвету, понятно, где находится фаза, а где ноль.

При монтаже электропроводки самую большую угрозу несут фазные жилы. Чтобы не произошла ситуация, влекущая за собой летальный исход – они окрашены в кричащие яркие цвета

Это сделано для того, чтобы при определенных обстоятельствах электрик из нескольких проводов мог быстро выбрать самые опасные и отнестись к ним с осторожностью

Виды электрических розеток

Промышленностью выпускаются два вида изделий:

оснащённые шиной заземления;
не имеющие шины заземления.

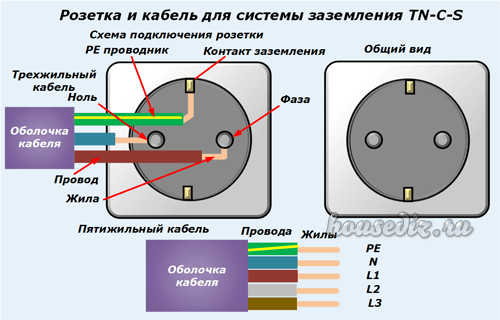

Первый вид конструкций часто называют «евро-розетка». Эта конструкция полностью удовлетворяет требованиям электробезопасности. При смене электропроводки рекомендуют устанавливать розетки с заземлением.

Внешний вид электрической розетки по стандартам, установленным странами Евросоюза. Отличительная особенность конструкции – присутствие контактных биметаллических пластин заземления

Второй вид изделий считается устаревшей модификацией, но до сих пор встречается на практике. Особенно много розеток устаревшего образца эксплуатируется в зданиях старой постройки.

Вариант конструкции без конкретной принадлежности к странам. Для современной электрики считается устаревшей моделью, которая не рекомендуется к установке по причине повышенной опасности из-за отсутствия контактора заземления

Оба вида изделий делаются для внутренней или внешней установки. Согласно новым рекомендациям ПЭБ, модификации розеток под внутреннюю инсталляцию должны иметь в составе конструкции биметаллические пластины с контактором заземления.

Для электрических розеток под внешнюю установку рекомендации те же, но в отдельных случаях их использования допускается двухпроводный интерфейс.

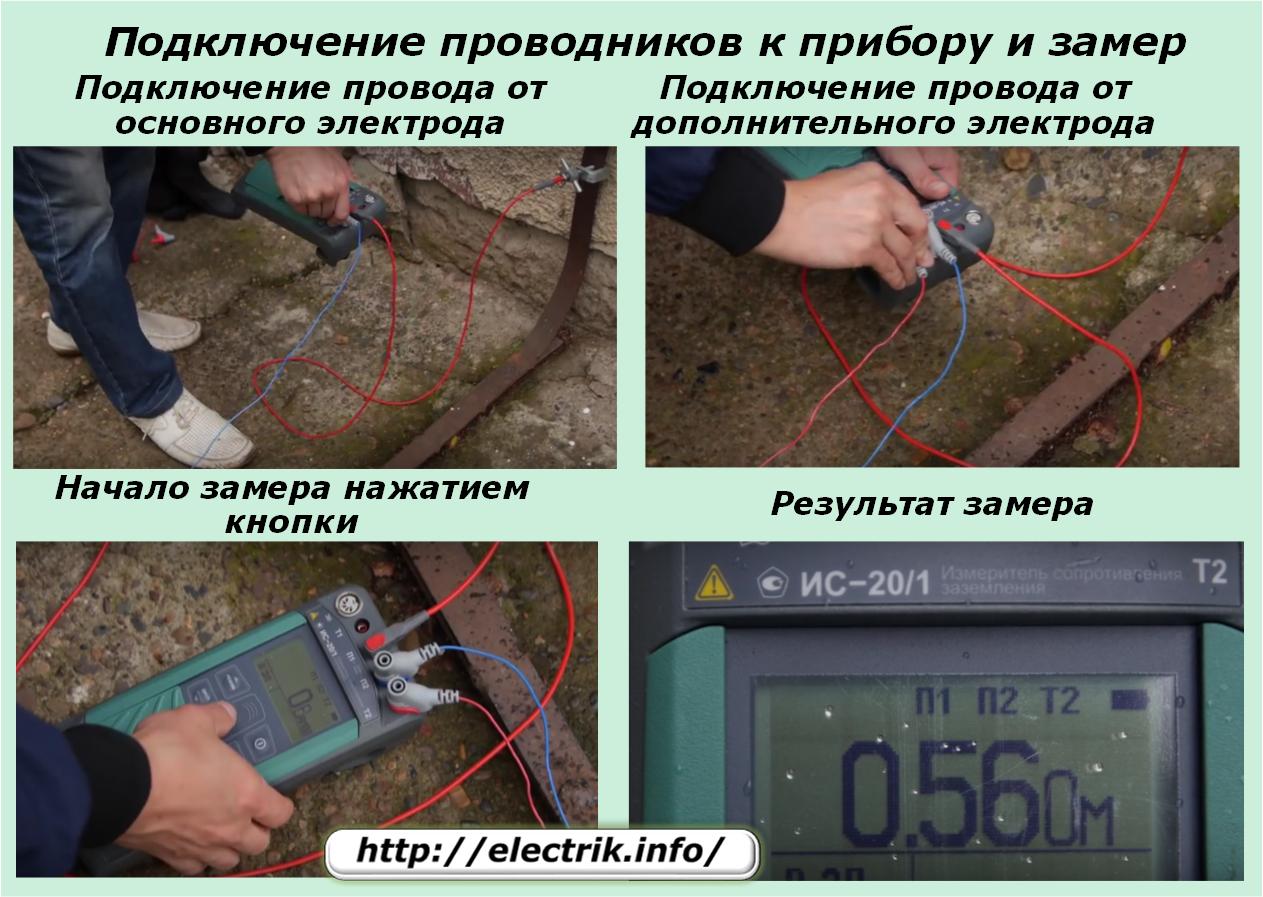

Как проверяют грунт и металлосвязи?

Оценка состояния металлосвязей начинается с визуального осмотра. Мастера бьют по контактам молоточком с изолированной ручкой. Если всё в порядке, то вы услышите небольшое дребезжание проводника. Специалисты должны убедиться в том, что сопротивление всех металлических соединений соответствует установленным стандартам. Для этого применяют мультиметр или омметр. Прибор не должен выдавать больше 0,05 Ома. Данное требование должны соблюдать застройщики многоэтажных и частных домов. Оценкой состояния грунта занимаются в конце весны или летом. В это время меньше всего осадков. Удельное сопротивление земли измерить могут работники электросети с помощью специальной аппаратуры. Если полученные результаты сильно отличаются от принятых норм, заземление выводят на другой участок грунта.

Прозваниваем проводку в квартире мультиметром

Рассмотрим в качестве примера современную квартиру, в которой проводка выполнена в соответствии с действующими требованиями и нормами. Это значит, что при прокладке линии освещения и питания розеток были разведены, и в каждую из комнат для них проложены отдельные провода. Каждая из таких цепей питается от квартирного щитка через отдельный автоматический выключатель.

Если в одной из комнат исчез свет, для начала стоит проверить исправность светильника. Перед началом работ необходимо обесточить комнату/квартиру в зависимости от схемы питания. При использовании в светильнике непрозрачной лампы накаливания, целостность нити визуально определить сложно, поэтому потребуется мультиметр и его функция прозвонки. Давайте поэтапно разберёмся, как правильно это сделать.

Вначале нужно проверить щиток на наличие сработавших автоматов. В первом случае они будут находиться во включенном положении (тогда неисправность может скрываться в комнатном выключателе, лампе или патроне). Вероятность повреждения проводки в такой ситуации мала. Если же аппарат сработал, нужно будет проверять всё кроме комнатного выключателя, включая сам щитовой автомат.

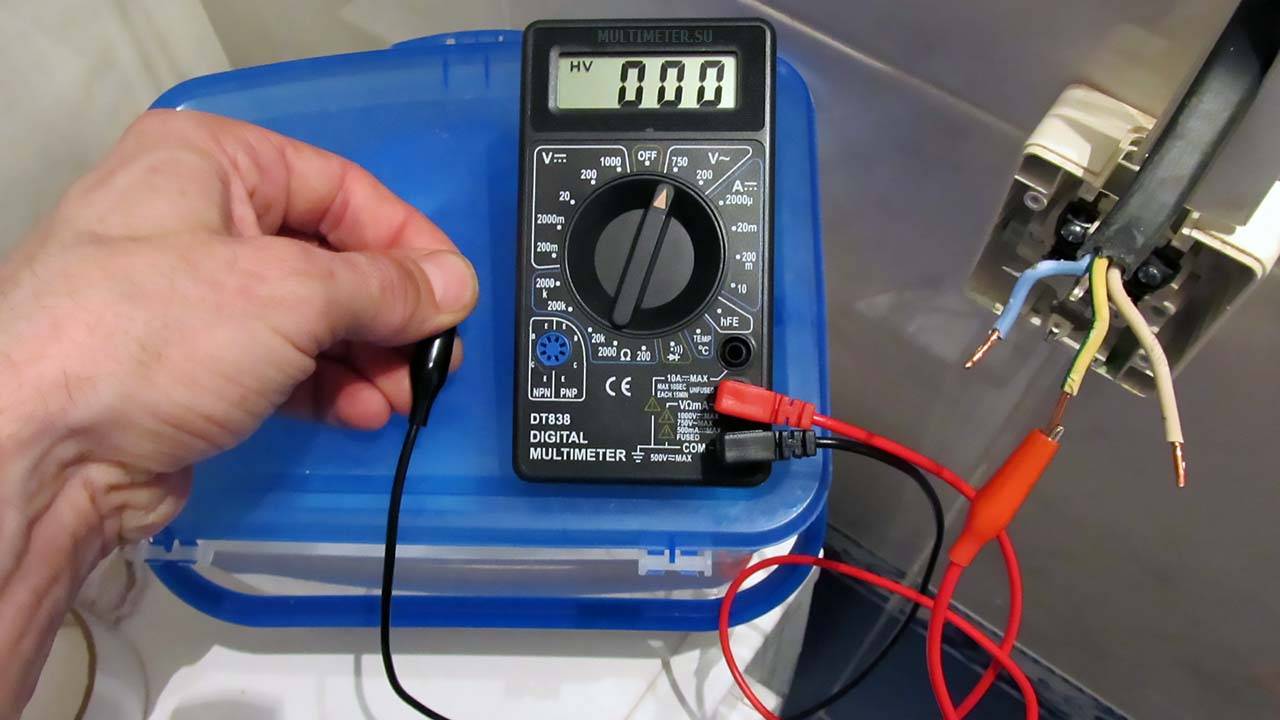

Определение неисправности розетки с помощью мультиметра – замеры параметров и прозвонка питающих линий

В первую очередь я советую провести комплекс несложных замеров – наличия напряжения, фазы, нуля или заземления. Это сильно упростит процесс диагностики.

Если же по какой-то причине не имеете возможности или не хотите этого делать – сразу переходите к следующему пункту – .

Замеры напряжения

— Если мультиметр показывает около 230 Вольт, значит электророзетка исправна. Стоит проверить электрооборудование, которое вы к ней подключали, возможно оно не работает и механизм здесь не при чем. Также нередко контакты разъема могут плохо прилегать к штырям электрической вилки, из-за деформации, окисления или загрязнения.

Здесь достаточно почистить контакты и поджать их. Чтобы всё снова правильно функционировало.

— Если же напряжения нет – переходим к следующему этапу

Определение фазы, нуля и заземления в розетке

Здесь основных варианта, почему может не работать, обычно три:

1. Нет фазы

2. Нет защитного нуля

3. Нет фазы и нуля

Отсутствие защитного нуля – заземления, напрямую на работоспособность не виляет – это лишь элемент безопасности

Но так как оно очень важно, я всегда советую его также проверять. Отсутствие заземления можно заметить лишь по косвенным признакам, вы долгое время не знать, что его нет

Но вы должны помнить, что именно оно может однажды спасти жизнь Вам и вашим близким.

Если в ходе диагностики, вы точно определили какая из линий неисправна, вам будет значительно проще не следующем этапе.

Ноль, характеристика

В нулевом проводе отсутствует напряжение, что отличает его от фазного проводника. В процессе отбора мощности ноль не перегружается, но служит проводником для электрического тока, который протекает в обратном направлении. Если напряжения нет, то ноль не может поразить человека электрическим током. С помощью нулевого кабеля электрическая цепь замыкается. При отсутствии ноля электричество не поставляется к потребителям. Провод обеспечивает систему мощностью, которая питает бытовые приборы, и, по сути, является землей.

Нулевой проводник выходит из трансформатора, соединенного нулевой шиной с заземлением. Такое оборудование установлено на подстанции. В самом начале именно земля обеспечивает нулевой потенциал, что является причиной возникновении путаницы при определении земли и ноля. Электричество передается по воздушной линии электропередачи. ВЛ выходит из трансформаторной подстанции в комплекте с четырьмя проводами:

3 фазных проводника;
один нулевой кабель.

Ноль соединяется с аналогичным контактом трансформаторной установки. При монтаже воздушных линий учитывается следующее правило: каждая вторая опора оснащается повторным заземлением. Это необходимо, чтобы связать ноль с заземлением, обеспечивая полноценную связь системы «фаза-ноль». Таким образом, потребители снабжаются электричеством не менее 220 Воль.

Основным назначением нуля является замыкание электрической цепи. При этом создается ток, который питает все электроприборы и оборудование. Два провода создают разность потенциалов, благодаря чему появляется электричество. Название ноля оправдано нулевым потенциалом, которым он характеризуется. За счет разности потенциалов возникает напряжение в сети от 220 Вольт до 230 Вольт.

Не забываем про профилактику

С электричеством не шутят, поэтому не стоит дотягивать до полноценного ремонта, а подмечать некоторые сигналы до их перерастания в неработающую проблему.

Превышение допустимого напряжения вызывает произвольное отключение приборов и выбивание автомата. В этом случае рекомендуется отказаться от удлинителей и тройников, распределить нагрузку и добавить в квартиру новых розеток.

После тщательной диагностики всей домашней электропроводки можно определиться: приступить к работе самому или вызвать специалиста

Главное, старайтесь действовать максимально осторожно, внимательно, аккуратно, не забывая о технике безопасности

Как измерить 220 в мультиметром

Для измерения используются мультиметры. Они бывают двух видов:

Стрелочные или аналоговые. Такие модели использовались до появления электронных. Стоят недорого, не требовательны при работе и не требуют источника постоянного тока. Недостатком устройства является неудобство снятия показаний из-за размеров шкалы.
Электронные или цифровые. Это современные удобные устройства с большим количеством функций. Стоят дороже, но точность показания выше. Большинство специалистов используют данный вид устройств.

постоянное и переменное напряжение;
сопротивление;
емкостные и частотные характеристики;
силу постоянного и переменного тока;
параметры диодов и транзисторов;
температурный режим.

Переключение режимов производится при помощи ручки на панели устройства.

Алгоритм работы:

Перед началом работы устройство собирается. В разъем с надписью COM всегда вставляется черный щуп. Красный нужно подключить к разъему с надписью VΩmA. Существует третий выход 10 А – это значит, что мультитестер способен измерять силу тока до указанного значения.
После подключения выбирается режим измерения. Его нужно выставлять внимательно, так как при неправильных настройках устройство может выйти из строя. Менять положение переключателя во время работы запрещено. Поворотный выключатель устанавливается в поле ACV или V в положение 750.
Теперь щупы можно вставлять в гнезда розетки и смотреть результат. Значение в 220 В будет иметь отклонения, по ГОСТу погрешность достигает 10%. Если значение выходит за рамки погрешности, рекомендуется установить дома стабилизатор напряжения.

Что еще нужно принять к сведению

Изучив маркировку токоведущих жил, вы сможете облегчить себе задачу выяснения их назначения:

маркировкой земли являются латинские буквы PE. При объединении функций рабочего и защитного нуля, следует маркировка PEN. Используется изоляция желтого цвета, с одной или двумя полосами зеленого цвета;
ноль обозначается как N, его изоляция выполнена в синем или голубом цвете. Также иногда встречается с белой полосой на синем фоне;
маркировкой фазы является латинская буква L. В случае трехфазной сети, обозначением будут служить буквы A, B или С. Изоляция выполняется в любом цвете, кроме вышеперечисленных. Практический во всех случаях, это черный, красный или коричневый цвет.

Если вы знакомы с правилами монтажа электропроводки, то для вас не будет проблемой определение фазы, ноля и земли. Фаза приходит в щиток на плавкий предохранитель или электрический выключатель. Ноль крепится на шине, которая оснащена несколькими клеммами. Также в старых щитках и клеммных ящиках земля и ноль монтировались болтом под гайку, который был приварен к корпусу ящика.

Проверка вольтметром

Для другой проверки шины заземления потребуется приобрести вольтметр со стрелкой или электронный. Здесь нам понадобится простое устройство.

Проверка вольтметром считается достоверной, ведь прибор измеряет напряжение, силу тока, а также сопротивление. Поэтому он пригодится, если вам постоянно приходится выполнять подобные действия.

Вольтметр помещается в удобную сумку-чехол, который можно повесить на плечо во время проверки

Проверка заземления помощью стрелочного вольтметра выглядит следующим образом:

Переключить соответствующий режим напряжения.
Установить диапазон измерения до 700 В.
Подсоединить клеммы устройства на контакты выбранной розетки.
Записать полученные значения.
Одну клемму подсоединить к заземляющему контактору.
Теперь по очереди подсоединять другую клемму на контакторы.
Полученные значения опять же следует записать.

Итоговые значения после проверки потребуется сравнить. Если числа, полученные после двух проверок больше чем то, что было на четвертом шаге, то можете не волноваться – шина функционирует. Если эти показания не отличаются — скорей всего, отсутствует «земля».

По опыту многих пользователей, удобным считается другой прибор – электронный вольтметр. Ведь он сразу же выводит полученное значение цифрами. Тем не менее, опытные специалисты не рекомендуют его использовать, потому что он уступает по точности.

Показания выводятся на экран

Цены на вольтметр

Вольтметр

Способ использования стрелочного и электронного вольтметра не отличается. Во втором случае тоже потребуется подсоединять клеммы к контакторам. Разница лишь в способе выведения показателя.

Как устроена индикаторная отвертка

Чтобы понимать как пользоваться индикаторной отверткой, надо хотя бы в общих чертах представлять себе ее устройство.

Самый простейший прибор состоит из таких компонентов:

Жало отвертки. Часть устройства, которым прикасаются к проводам или контактам, на которых надо проверить наличие напряжения.
Резистор. Это токопроводящая деталь, которая пропускает электрический ток, но понижает его значение. Сопротивление резистора подбираются для определенного напряжения, на которое рассчитана индикаторная отвертка. Если устройство рассчитано на индикацию напряжения в 220 вольт, то лезть с ним в высоковольтный трансформатор не стоит.
Индикатор. Электрический ток не виден глазу, поэтому о его наличии или отсутствии можно судить исключительно по косвенным признакам, одним из которых является свечение лампочки.
Пружина. Является проводником между индикаторной лампочкой и контактной пластиной. Одновременно зажимает лампочку внутри корпуса прибора.
Контактная пластина. Удерживает все детали внутри прибора, одновременно являясь контактом, после прикосновения к которому замыкается электрическая цепь, питающая индикаторную лампочку.
Изоляция. По жалу индикаторной отвертки течет ток напряжением 220 вольт, при наличии его в проверяемой сети. Чтобы не получить электротравму, корпус устройства и его жало почти на всю длину покрыты диэлектриком. Зачастую это прозрачный пластик желтоватого оттенка, сквозь который хорошо видно устройство индикаторной отвертки.

Обычная индикаторная отвертка это одноразовое устройство – если она сломается, то использованный прибор остается только выкинуть.

Рубрика «Вопросы и ответы»

Вопрос №1. Можно ли пользоваться контролькой как индикаторной отверткой?

Нет, ни в коем случае нельзя прикасаться ко второму выводу контрольки. Поскольку в цепи нет ограничительно резистора (с ним лампа гореть не будет), то на втором конце будет присутствовать напряжение фазы, опасное для жизни. Поэтому, провода от патрона контрольки должны быть изолированными по всей длине кроме коротких участков на концах. Лучше заделать их в стандартные штеккеры.

Вопрос №2. Какой предел измерения нужно выставлять на измерительном приборе?

На всех приборах предел измерения должен быть равным или превышать напряжение сети. В стрелочных приборах это обычно 250 В, а цифровые имеют пределы 200 В и 700 В. На пределе 200 В будет перегрузка прибора, следовательно выставлять нужно предел 700 В.

Вопрос №3. Чем опасно зануление (подсоединение заземляющих контактов) в розетке в сети TN-C?

Если при ремонтных работах (ремонт ввода питания, замена электросчетчика) на входе щитка перепутать провода фазы и нуля, все устройства будут нормально работать, однако на заземляющих контактах будет присутствовать фазное напряжение. В сети TN-C-S такое подключение приведет к короткому замыканию и срабатыванию защиты на питающей подстанции.

Вопрос №4. Почему не срабатывает УЗО при том, что точно известно, что ТЭН в водонагревателе (бойлере) неисправен?

Если ТЭН просто в обрыве, то ничего и не будет срабатывать, а если он разрушился, то это главный признак того, что заземление подключено неправильно, а вернее совсем отсутствует.

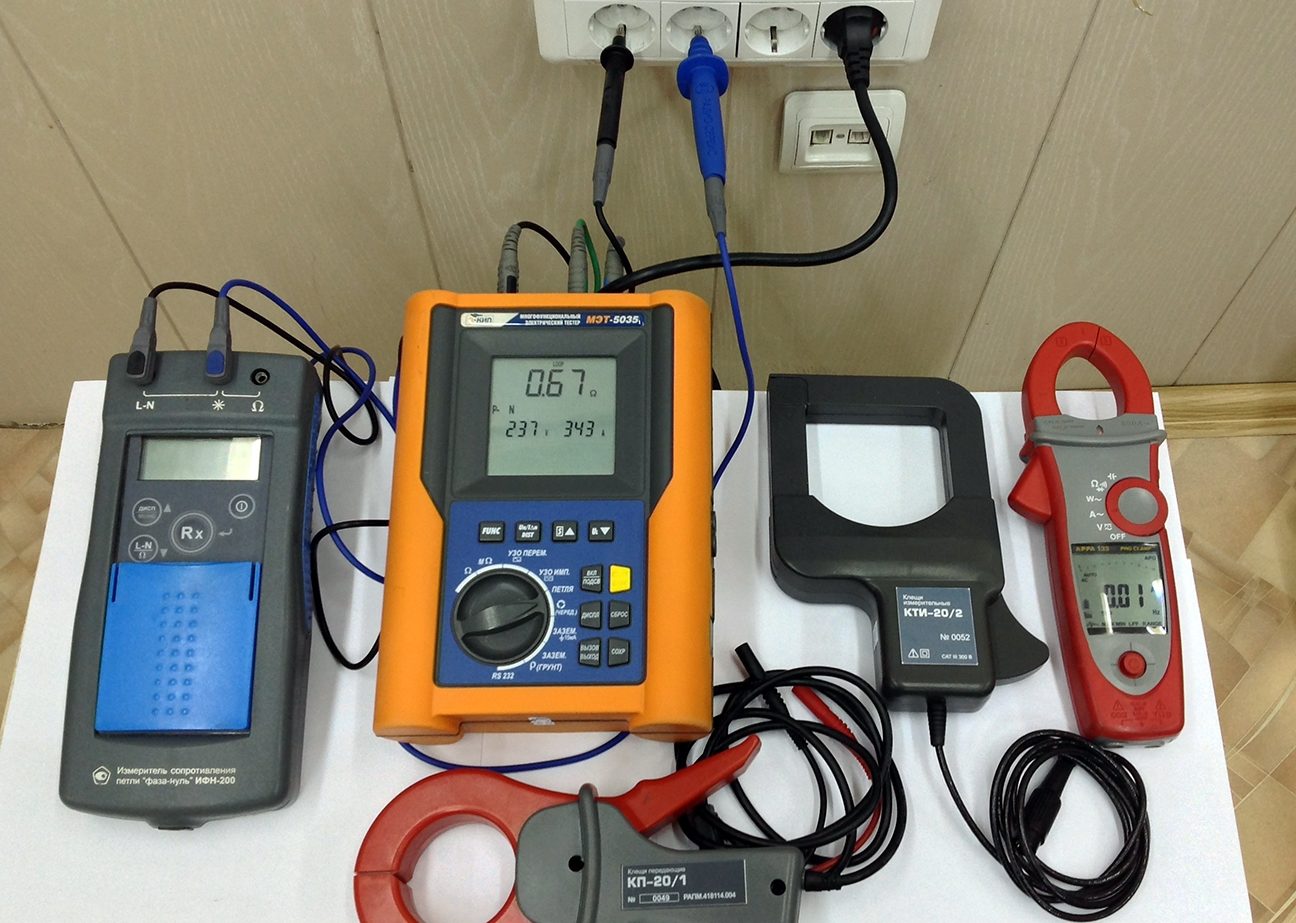

Инструменты и приспособления для проверки напряжения и заземления

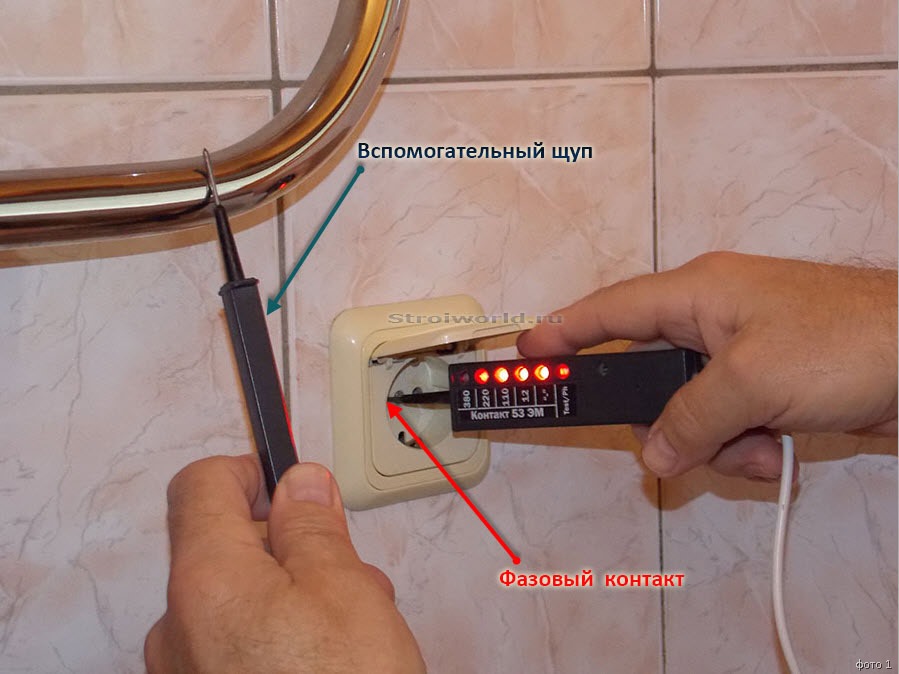

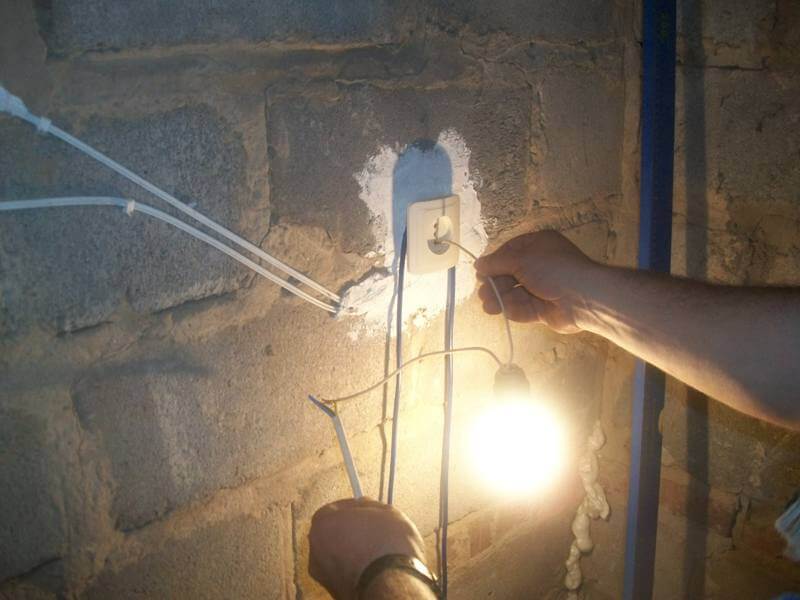

Чтобы узнать о наличии заземления используют индикаторную отвертку, вольтметр или «контрольку» — лампочку в патроне, из которого выведены два провода со штекерами. Для уменьшения нагрева лучше взять лампу с мощностью 25 Вт. Чтобы «контролька» была в безопасности при частом применении, лампочку лучше поместить в специальный корпус. Величину сетевого напряжения можно проверить по яркости свечения «контрольки».

Чтобы точно проверить величину напряжения, лучше всего пользоваться цифровым или стрелочным вольтметром. Стрелочные вольтметры могут работать без источника питания, если речь не идет о проверке сопротивления тока. Цифровые приборы отличаются максимальной ударостойкостью и работают в любом положении.

Как проверить розетки

Осмотрите на наличие заземляющих контактов. Обычно они установлены сбоку перпендикулярно к отверстиям для вилки. Устаревшие розетки целесообразно заменить на новые — это не так дорого.

Даже если Вы видите розетку с заземляющими контактами — это не говорит, о том что она безопасная. Ее мог поставить какой-нибудь электрик-халтурщик, если у него не было другой. Это довольно распространенный случай.

Чтобы удостовериться в обратном, придется разобрать и посмотреть, что там внутри. Отключите питание в щитке, и открутите винтик посредине разъема. Далее снимите корпус с рамкой и посмотрите, как соединены контакты.

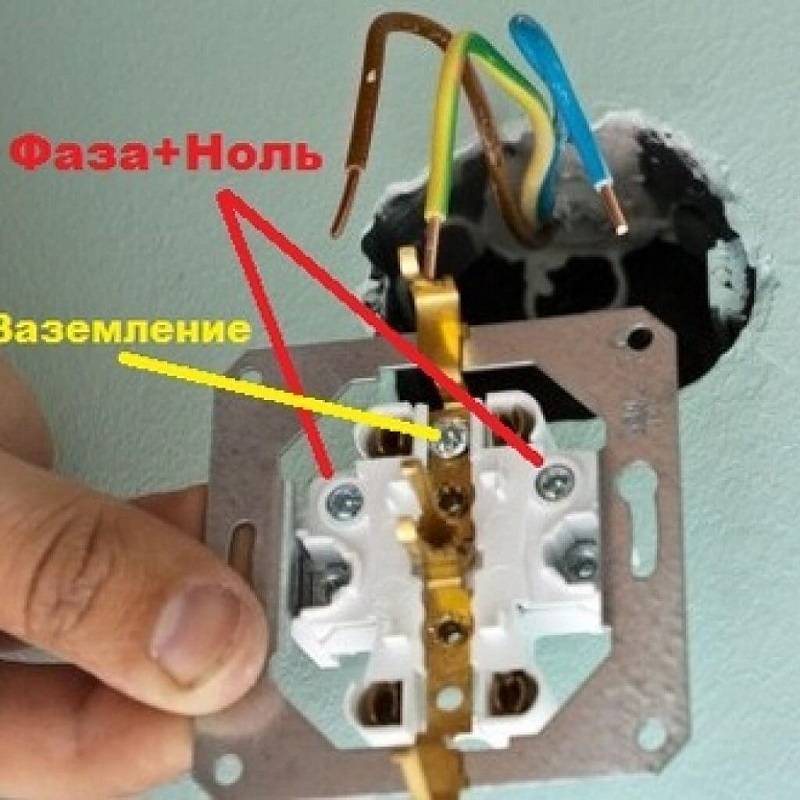

Розетка подключается тремя проводами: фаза — коричневым или черным, нейтраль — синим, и «земля» желто-зеленым, ведущим к боковым контактам.

Если Ваша схема подключения отличается от приведенной выше, значит что-то не так. Отсутствие заземления в проводке говорит о том, что ее придется переделывать. Необходимо заменить двухжильный кабель на трехжильный.

Иногда боковые контакты соединены с нейтралью перемычкой — так называемое «зануление», что тоже неправильно. Данный факт уже говорит о некомпетентности электрика, монтируемого розетку. Если он прокладывал всю проводку, вероятно это не единственное нарушение правил безопасности. Стоит осмотреть всю домашнюю сеть.

Если проигнорировать, при утечке поврежденное место начнет искриться и коротить. В результате возникнет возгорание, начнет плавиться изоляция, пластик, и огонь перекинется на легковоспламеняющиеся материалы. Опять-таки это не зависит от того, работает ли электроприбор, и пожар может начаться, даже при Вашем отсутствии.

Зануление допускается только в общей щитовой или на подстанции. После подъездного щитка зануление делать опасно. Если «отвалится» PEN-проводник, на него попадет фаза, и корпус электрооборудования окажется под напряжением. Это опасно, как ударом тока, так и возгоранием.

Снимите перемычку и старайтесь не пользоваться этой розеткой, пока не переделаете проводку. Даже если все три контакта подключены правильно, не факт, что все работает исправно. Потому, нужна дополнительная проверка.

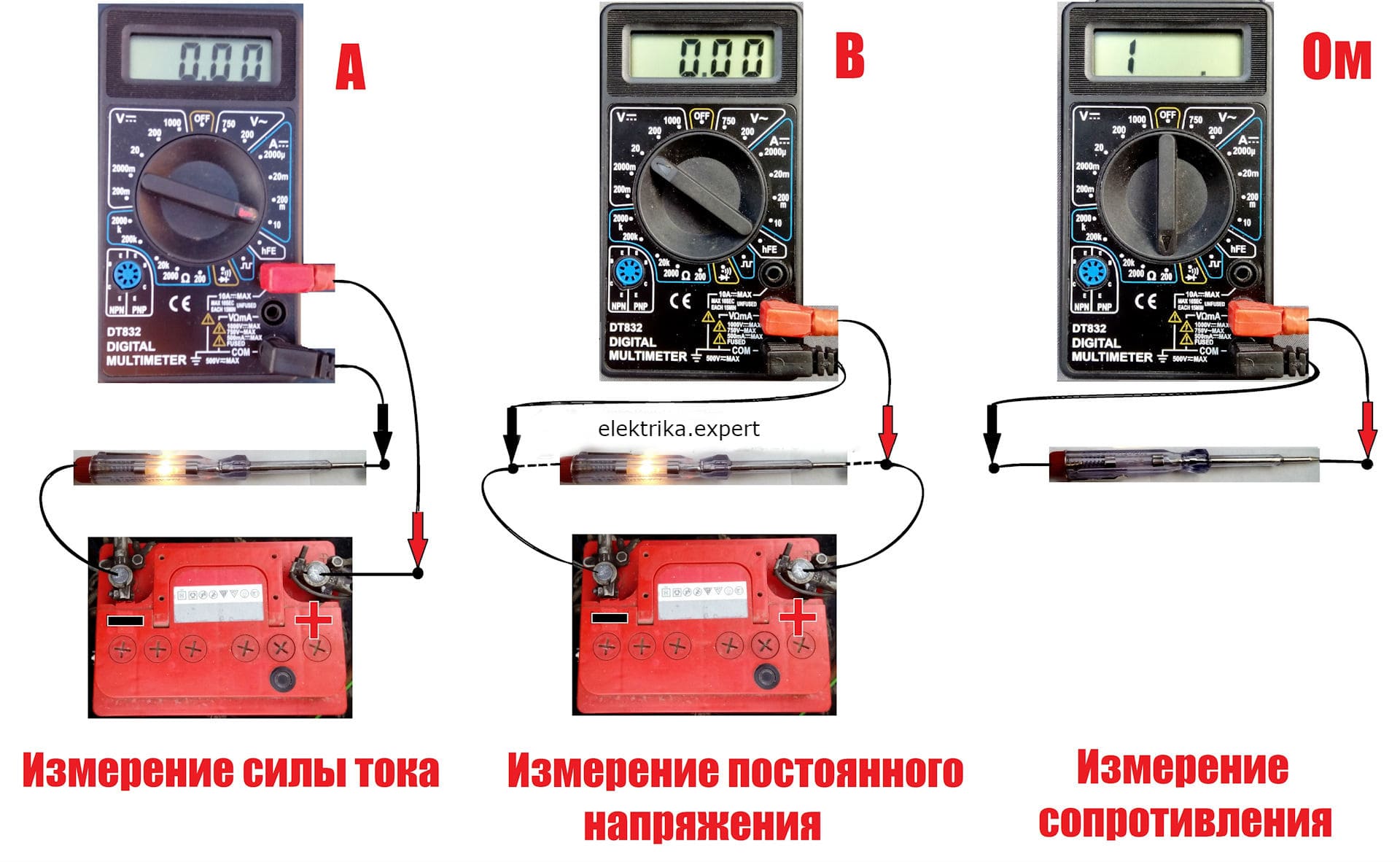

Как проверить напряжение мультиметром

Разобраться с общими принципами работы прибора поможет тематическая статья «Как пользоваться мультиметром: подробная инструкция для начинающих». Здесь мы поговорим о применении устройства для работы с розетками и другими бытовыми электроприборами.

Самые простые, используемые для бытовых нужд, мультиметры «умеют» замерять силу тока, напряжение и сопротивление для устройств переменного и постоянного тока. Если необходимо проверить мультиметром напряжение в розетке 220 В, регулятор устройства выставляется в область замера «переменного» напряжения, обозначенную маркировкой V

или ACV (в зависимости от модели мультиметра). При этом с учетом возможного превышения напряжения в сети стандартных показателей регулятор устанавливается на максимальное значение – 750 В. После включения устройства дисплей должен показать три нуля (в зависимости от числа разрядов устройства – их может быть от 2,5 до 8,5 – количество нулей может отличаться).

Далее следует подключить щупы. Они монтируются так: черный в гнездо с обозначением COMMON (COM), красный – либо в гнездо с маркировкой VΩmA.

Важно: чтобы удобнее было ориентироваться в обозначениях на передней панели мультиметра, рекомендуем изучить стандартные варианты маркировки

Щупы устанавливаются в оба гнезда розетки. На дисплее отразится значение напряжения переменного тока в данной точке сети. Если при вопросе, как измерить напряжение в розетке мультиметром, пользователь «зависает» на выборе – в какое отверстие какой щуп вставлять – можем успокоить. Это не принципиально, в большинстве современных приборов полярность щупов при измерении напряжения не важна.

Меры безопасности

Чтобы безопасно установить розетку, требуется соблюдать определенные меры безопасности:

Прежде всего, нужно отключить электричество: выкрутить пробки или выключить автоматы на щитке.
Ремонт розетки производится в диэлектрических перчатках, исправным инструментом с изолированными ручками.
Необходимо предупредить всех жильцов, о том, что производятся работы на линии, чтобы никто случайно не включил электричество. Также можно повесить соответствующую табличку на автоматический выключатель.

Перед тем как починить розетку, необходимо еще раз убедиться в отсутствии напряжения на проводниках. Для этого используется пробник, тестер или мультиметр.

Главные признаки отсутствия заземления

Основные признаки отсутствия защитного контура:

наличие напряжения на металлических стенках бытовой техники;
периодическое самопроизвольное отключение электрического оборудования, не связанное с прекращением подачи питания в дом или квартиру;
отсутствие в розетках дополнительных контактов и шины для защитного кабеля в распределительном щитке;
использование в помещении электропроводки с парой металлических жил.

Дома, построенные до середины 90-х гг. прошлого века, оснащались проводкой с 2 жилами (фазой и нулем). Впоследствии застройщики стали предусматривать дополнительную линию для защиты оборудования и людей от поражения электрическим током.

В ряде домов старого образца распределительные щитки, расположенные на лестничных площадках, подключены к земле металлической шиной. Для реализации заземления в таких зданиях необходима укладка дополнительной линии либо полная реконструкция проводки с использованием 3-жильного кабеля.

В большинстве домов, введенных в эксплуатацию в прошлом столетии, используется система защиты TN–C. В состав контура входит глухозаземленная нейтраль, с которой соединяют нулевыми проводами металлические корпуса приборов.

Недостатком системы является утрата защитного назначения при обрыве или перегорании нулевой линии. После введения в ПУЭ новых разделов в домах стали устанавливать контур типа TN–C–S с дополнительным защитным проводом.

Первый способ проверки УЗО — кнопка тест

Самый распространенный и безопасный способ проверки УЗО считается проверка с помощью кнопки ТЕСТ, которая обычно расположена на корпусе УЗО.

Для тестирования УЗО кнопкой не требуется квалифицированный персонал, такой тест может выполняться обычным пользователем. На кнопке «тест» обычно изображена большая буква «Т». Кнопка «тест» эмитирует случай утечки тока мимо устройства защитного отключения.

При этом величина тестового резистора встроенного типа задает номинал данного тока утечки. Этот резистор подбирается таким образом, что по нему протекает ток не более чем дифференциальный ток, на который рассчитано само УЗО.

При нажатии на кнопку «тест» УЗО сразу же должно сработать, если оно правильно подключено к электрической сети и исправно. Причем сработать УЗО должно не зависимо от того подключена к нему нагрузка или нет. Такой проверки в бытовых условиях вполне достаточно.

Рекомендуется производить проверку устройства защитного отключения примерно один раз в месяц.

Проверка УЗО посредством такого встроенного штатного функционала «с точки зрения УЗО» является самой настоящей утечкой тока, на которую исправное устройство защитного отключения должно среагировать моментальным отключением, а с точки зрения домашнего пользователя это имитация утечки в защищаемой цепи.

Фаза и ноль в розетке: зачем это нужно знать?

Важнее правильно подсоединить провода к розетке. В конструкциях старого образца подключается два провода – один из них под напряжением, второй – нулевой. Современные устройства имеют еще и место для подсоединения заземлительного провода.

Есть мнение, что при неверном подключении фазы и нуля возникнет короткое замыкание, от чего бытовые устройства выйдут из строя или возникнет пожар. Но этого бояться не нужно, поскольку штепсельные розетки, которыми человек пользуется ежедневно, не имеют полярности. Кроме того, вилки приборов созданы без симметричного устройства, что позволяет подключать их к питанию любой стороной. При этом с фазой переменно контактирует то один штырь, то второй.

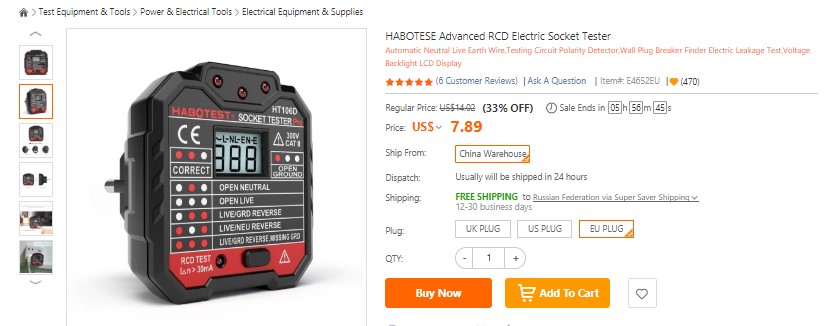

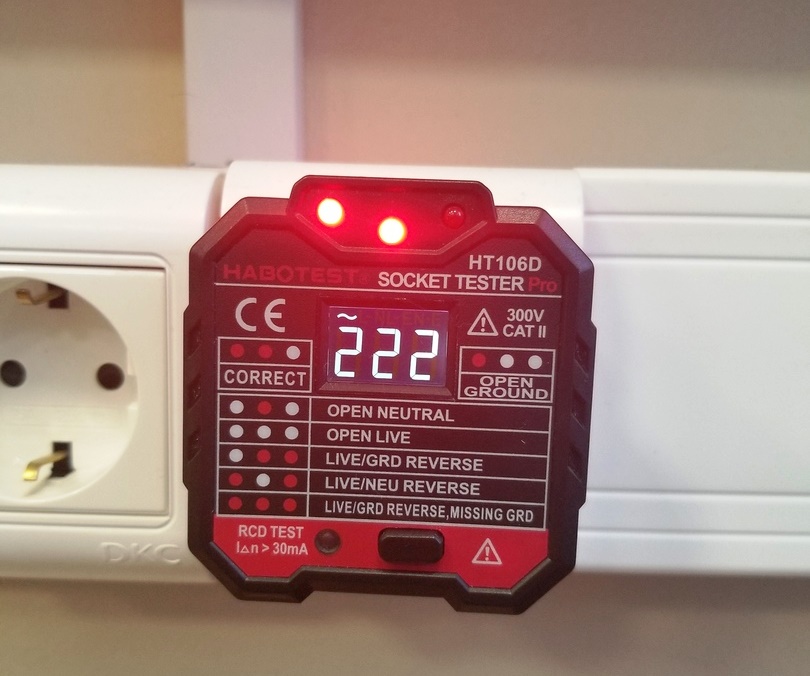

Быстрый тестер для розеток: Habotese RCD Electric Socket Tester

Удобный измерительный прибор для проверки напряжения, комбинации линий L/N/PE в розетке, а также для проверки дифавтоматов и УЗО. Это компактный HABOTESE RCD Electric Socket Tester.

Тестер для розеток — компактный измерительный прибор, позволяющий быстро найти ошибки при подключении, протестировать сеть и провести мгновенную оценку качества сети.

Цена с купоном всего $7.89.

При заказе выбираем EU-тип.

Характеристики:

Brand Name: HABOTESE Color: Black Material: Flame Retardant ABS Plug Type: EU / US / UK (Optional) Voltage: 48V-250V 45-65Hz RCD Test: ＞30mA (EU/UK Plug) RCD Working Voltage: 220V±20V GFCI Test: ＞5mA (US Plug) GFCI Working Voltage: 110V±20V Voltage Measurement: 48V～250V / 45～65Hz Accuracy: ±(2.0%+2) Working Environment: 0℃ ～ 40℃, 20% ～75%RH Storage Environment: -10℃ ～ 50℃, 20% ～80%RH Safety Rating: EN61010-1,-2-030, EN61326-1，CAT II 300V Item Size: 62 * 65 * 55mm / 2.4 * 2.6 * 2.2in Item Weight: EU 59g/

Функции — индикация текущего напряжения в сети (3 разряда), проверка расположения линий L/N/PE в розетке, оценка нейтрали и земли, индикация ошибок подключения (перепутывание проводов), проверка диффавтоматов и УЗО током утечки (

Прибор компактный, поставляется в небольшой коробке.

В комплекте есть подробнейшая инструкция

HABOTESE RCD Electric Socket Tester представляет собой эдакую вилку-переросток для стандартной розетки (европейский тип).

Корпус не плоский — на задней стороне полноценная EU-вилка с заземлением

На корпусе присутствует шпаргалка. В центре расположен сегментный индикатор напряжения. Внизу — кнопка для тестирования УЗО.

В верхней части корпуса — три индикатора-светодиода.

Вставляю в розетку — с совместимостью нет проблем.

Прибор сразу же включается, индицирует текущее напряжение, и конкретный тип комбинации проводов в розетке (нет заземления).

Отклонения с показометром реле напряжения составляет около 1%, вполне нормально для быстрой оценки.

Тестируем УЗО током утечки. Нажимаю на заветную кнопку (RDC test)… и тут же срабатывает УЗО.

Если УЗО не сработало — его лучше заменить, ибо это касается вашей безопасности.

Еще вариант теста

Тут все сделано как надо.

Итак, это отличный тестер для… бригадира))) Ходить и проверять объекты — принимать или не принимать работы по электромонтажу. Да и для себя хороший вариант, проверить текущее состояние розеток дома, устранить ошибки.

HABOTESE RCD Electric Socket Tester можно купить за $ 7.89, если применить купон: TE4652

Источник
