Как выбрать пирометр: топ лучших для дома, для производства

Технические характеристики

Пирометр обладает рядом параметров, которые характеризуют его функциональность. Выбор желаемой модели аппарата осуществляется по их значениям. Обратимся к основным из них.

Оптическое разрешение

Так называют показатель отношения диаметра пятна инструмента к расстоянию до предмета. Эта функция зависит от угла объектива устройства: чем он больше, тем значительную площадь он сможет охватить. Важнейшим фактором точности измерения является наложение пятна исключительно на материал поверхности. Если площадь превышена, измеренное значение скорее всего будет неточным.

Рабочий диапазон

Диапазон действия прибора зависит от пирометрического датчика и, зачастую, варьируется от -30 °С до 360 °С. Так, для бытового использования подойдут почти все виды пирометров, если учесть максимальную температуру теплоносителя в системе отопления до 110 °С.

Погрешность

Погрешность предполагает уровень возможных отклонений значений температуры и зависит от точности пирометра. В среднем допустимые отклонения — не превышающие 2% от нормы.

Коэффициент излучения

Данный параметр представляет собой отношение мощности текущего температурного излучения к такому же показателю эталонного абсолютно черного тела.

В целях более точного измерения многие модели оснащаются лазерной указкой. При этом световой луч размещается не в центре, а указывает оптимальную границу области измерения.

Как правильно выбрать пирометр

Выбор устройства зависит в первую очередь от того, где и в каких целях оно будет использоваться. Некоторые модели лучше подходят для измерения температуры тела, другие предназначены для кулинарных целей.

Какой пирометр выбрать для дома

Самыми популярными в домашнем применении являются портативные приборы инфракрасного действия. Стационарное устройство с работой от сети в бытовых целях вряд ли пригодится, несмотря на высокую точность. При выборе пирометра для дома нужно учитывать:

• температурный диапазон, в быту будет достаточно разброса от — 50 до 380 °С;
• точность, погрешность прибора должна составлять не более 3 градусов;
• дальность действия — пирометры бывают контактными и бесконтактными, при использовании последних нужно учитывать оптическое разрешение, или требуемое расстояние до объекта;
• скорость, в быту удобно пользоваться приборами, обладающими откликом от 0,1 до 0,15 секунд.

Также при сравнении пирометров и выборе лучшего можно учесть дополнительные параметры. Некоторые модели могут измерять влажность. Полезно, если устройство способно сохранять результаты проведенных тестов во встроенной памяти.

Какой пирометр лучше выбрать для кондитера

При выборе пирометра для производства выпечки в цехе или дома можно купить бесконтактный прибор с диапазоном от — 50 до + 400 °С. Но лучше всего в кулинарии себя показывают модели с термопарой, ее подсоединяют к основному блоку и проводят замер контактным способом, чтобы получить наиболее точные результаты. Потом тест повторяют дистанционно для сравнения показателей, разница достигает обычно нескольких градусов.

В кулинарии лучшими остаются контактные пирометры с термопарой

Как выбрать медицинский пирометр

Медицинские приборы часто используют вместо обычных градусников. Выбирать устройство нужно по таким параметрам:

• контактное или бесконтактное действие, приспособления первого вида точнее, хотя вторые можно использовать для нескольких человек без дезинфекции;
• точность, для медицинского пирометра важна минимальная погрешность;
• функционал, полезно, если прибор оснащен звуковым сигналом и может сообщить об окончании измерения.

Важно! Большой температурный диапазон медицинскому устройству не требуется.

Как выбрать бесконтактный инфракрасный пирометр

Лучшие пирометры для измерения температуры бесконтактным методом очень популярны в быту. Такие устройства демонстрируют высокую точность и отличаются универсальностью. Измерять ими можно, в том числе, очень горячие, опасные или труднодоступные объекты.

При выборе необходимо смотреть на несколько характеристик:

1. Диапазон. Если определять предстоит только температуру тела и слабое тепловое излучение поверхностей, можно выбрать прибор с небольшими значениями. Для кулинарного применения нужно покупать модель с широким диапазоном, причем желательно, чтобы даже очень большие температуры отстояли от максимально возможных показаний устройства.
2. Спектральная чувствительность. Лучше выбирать прибор, работающий на коротких волнах, он подойдет для большинства бытовых измерений.
3. Цветность. Обычно для домашнего применения хватает возможностей одноцветных пирометров. Двуцветные модели стоит выбирать, если предстоит оценивать температуру очень маленьких и горячих объектов, а также предметов, излучение которых частично перекрыто какими-либо загрязнениями и препятствиями.

При выборе домашнего пирометра, прежде всего, нужно оценить его тепловой диапазон

Лучшими считаются инфракрасные устройства, оснащенные лазерным прицелом. Они помогают измерить температуру объекта в конкретной выбранной точке и таким образом снизить вероятную погрешность.

Как выбрать пирометр для измерения температуры

Если прибор предстоит использовать вместо градусника, в первую очередь нужно определиться с его типом — контактный или бесконтактный. Устройства из последней категории советуют выбирать для маленьких детей. А вот взрослым и подросткам лучше пользоваться пирометрами контактного действия — лобными или ушными. Они дают более точные показания и практически не уступают ртутным термометрам.

Контроль за контактами на улице

Для уличного использования выпускается несколько другой модельный ряд.

У этих наклеек при перегреве широкая белая полоса изменяет свой цвет на черный. Пропустить и не заметить такой сигнал на фоне солнечного света и синего неба будет проблематично.

Визуально такой маркер различим даже с расстояния нескольких десятков метров.

Уличные наклейки не боятся отрицательных температур. Гарантийный срок службы – 5 лет.

элементарный монтаж

Визуальный контроль могут производить электрики с самой низкой группой по электробезопасности.

исключение как человеческого фактора, так и погрешности приборов

Что такое тепловизионная камера?

Тепловизионная камера – это тип тепловой камеры, которая использует инфракрасное излучение. Он обнаруживает горячие точки за стенами или другими твердыми предметами, а также может проверять наличие чрезмерных автоматических выключателей или утечек.

Итак, как это работает?

Делает разные фотографии, чем обычные камеры. Он захватывает и обнаруживает горячие сигнатуры или инфракрасное излучение от каждого объекта.

Передаваемое тепло варьируется от объекта к объекту, поэтому вы видите цветовые палитры, варьирующиеся от красного, желтого, оранжевого, синего и других цветов. Тепловизионная камера оснащена термодатчиком, который улавливает это излучаемое тепло и фиксирует его как изображение.

Где я могу использовать тепловизор?

В дополнение к военному персоналу и пожарным, тепловизионные камеры также полезны для тех, кто участвует в строительстве зданий или домов. Они могут легко обнаружить утечки в водоснабжении или обнаружить области, которые требуют большей изоляции.

Это не все!

Полиция также смогла использовать тепловизионную камеру для обысков, поскольку она позволила им увидеть подозреваемого, скрывающегося в темноте. Специалисты по борьбе с вредителями могут найти своих вредителей и вредителей.

Если вы являетесь обычным офисным работником, тепловизионные инструменты могут легко определить, когда ваш супервайзер пришел в офис, прежде чем приехать туда. Это устройство особенно полезно, если вы не хотите, чтобы оно ловило вас, когда вы делаете что-то, что не касается работы на вашем столе.

Как шутка, тепловидение, несомненно, является полезным инструментом для армии и общественности.

Настройка

После установки на контроллер программного обеспечения, необходимо включить собранный прибор и выполнить настройку. На экране компьютера должно появиться 3 точки: одна точка должна быть по центру экрана, а одна в углу.

Дополнительная точка — это лазерный луч. Именно его нужно совместить с центральной точкой. Калибровка выполнена.

Этот прибор очень громоздкий по причине использования штатива. Но его легко можно установить на автомобиль или жесткую основу, например, на крышу дома. Шнур для соединения с компьютером можно удлинить или приобрести готовый. Главная особенность этого устройства в том, что существует большое поле для модернизации. Этот тепловизор можно легко использовать в качестве охранной или пожарной сигнализации. Единственный недостаток прибора кроется в замедлении передачи данных. Связано это с частотой взаимодействия контроллера и веб-камеры.

Как подготовить инфракрасный термометр к использованию?

Все модели ИК-градусников являются электронными приборами, которые перед использованием необходимо правильно подготовить.

Условия эксплуатации

В первую очередь следует обратить внимание на условия использования инфракрасного термометра, о которых сказано в инструкции каждой модели. Обычно нормальными условиями для работы ИК-термометров считается комнатная температура окружающей среды, примерно 10-30 градусов Цельсия и влажность до 85 %

Обычно нормальными условиями для работы ИК-термометров считается комнатная температура окружающей среды, примерно 10-30 градусов Цельсия и влажность до 85 %.

Состояние инфракрасного термометра

Сам прибор должен иметь температуру, соответствующую требуемым рекомендациям, указанным в инструкции к конкретной модели, как правило, это та же комнатная температура с влажностью не более 80%.

Это нужно, чтобы его нагрев или охлаждение пришли в нормальное рабочее состояние.

Также необходимо следить за чистотой прибора, любое загрязнение оптической системы приводит к искажению результатов.

Только после этого можно использовать инфракрасный термометр по назначению.

В противном случае показания измерений будут иметь большие отклонения.

Перед использованием ИК-градусника желательно проверить наличие в нем элементов питания.

При повреждениях электронного прибора следует обратиться в сервисный центр, адреса которых можно узнать тут

Лазерные указатели цели

Более современные модификации пирометров комплектуются лазерными указателями цели, помогающими правильно навести датчик на точку замера и определить площадь измеряемого участка. У них различные принципы действия и точность наведения тоже различная:

• одиночный лазерный луч – ориентировочно показывает центр участка замера и границы его устанавливает неточно, его ось не совпадает с центром оптики пирометра, поэтому имеет место погрешность параллакса;
• способ коаксиальный не имеет такого недостатка – луч лазера и оптическая ось полностью совпадают и луч показывает прямо в центр участка, но не может определить его границ;
• с двойным лучом лазера – этот указатель цели в состоянии показать размеры участка замера, но при небольших расстояниях может возникать неточность. Это особенно часто происходит на короткофокусных объективах;
• с кросс-лазером указатели цели предназначены для улучшения работы пирометров с короткофокусными объективами;
• одиночный круговой лазерный луч – с его помощью можно оконтурить участок замера, но, как и просто одиночный лазерный луч, он подвержен параллаксу и искажает показания аппарата на небольших расстояниях в сторону увеличения;
• круговой точный лазерный указатель цели – самый надёжный из перечисленных выше и не имеет недостатков других конструкций.

Информация о температурных параметрах точек дистанционного наблюдения на пирометрах-термометрах выводится на экран в текстовом и цифровом виде.

Где применяется пирометр

Однако область его применения только этими отраслями не ограничивается. С его помощью замеряют температуру движущихся частей механизмов. Например, чтобы выяснить греется подшипник на двигателе или нет.

Выявляют перепады температур на смежных поверхностях – цилиндры компрессора в холодильных установках, или отдельные детали внутри автомобиля.

Допустим у вас греется двигатель по неизвестной причине и вам нужно выяснить почему. Для этого пирометром сначала замеряете температуру на выходном патрубке термостата и сравниваете ее с температурой радиатора.

Если разница очень большая, тогда скорее всего виноват термостат.

Еще один из вариантов применения – измерение температуры раскаленного металла для его правильной обработки.

Если это делать классическими термометрами, то вы потеряете драгоценное время на нагрев самой термопары. А беспроводным термокрасным пирометром, все это занимает буквально мгновение.

Вот сводная графическая миниатюра и расшифровка возможностей и областей применения пирометров:

Возможные следующие шаги

Всё в данной статье показывает довольно простой способ измерения температуры с помощью дешевого термистора. Есть еще пара способов улучшить схему:

• добавить небольшой конденсатор параллельно выходу делителя. Это стабилизирует напряжение и может даже устранить необходимость усреднения большого количества выборок (как было сделано в коде) – или, по крайней мере, мы сможете усреднять меньшее количество выборок;
• использовать прецизионные резисторы (допуск меньше 1%), чтобы получить более предсказуемые измерения. Если вам критична точность измерений, имейте в виду, что самонагревание термистора может повлиять на измерения; в данной статье самонагрев не компенсируется.

Конечно, термисторы – это только один из датчиков, используемых для измерения температуры. Другой популярный выбор – это микросхемы датчиков (пример работы с одной из них описан здесь). В этом случае вам не придется иметь дело с линеаризацией и сложными уравнениями. Два других варианта – это термопара и инфракрасный тип датчика; последний может измерять температуру без физического контакта, но он уже не так дешев.

Надеюсь, статья оказалась полезной. Оставляйте комментарии!

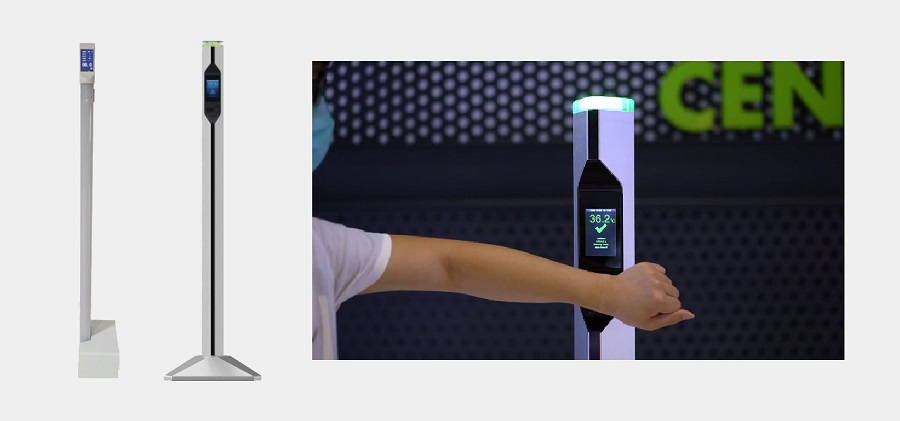

Стационарные бесконтактные термометры.

Данные устройства выполнены как стойка, на которой находится инфракрасный датчик, измеряющий температуру. Считывание данных проводится с запястья или лба человека на заданном производителем расстоянии. Одновременно с этим может проводиться идентификация человека по лицу (если термометр снабжен камерой с распознаванием лиц) и запись данных идентификации совместно с данными измерений температуры.

Бесконтактные инфракрасные термометры ZKTeco ZK-TD200 и ZK-TD100 проводят сканирование с интервалом 2 секунды и имеют точность измерений 0,3-0,5°C. Их легко перемещать и устанавливать в другое место. Если измеренная температура превышает пороговое значение, то устройства выдают сигнал тревоги.

Их преимущества:

• дистанционное измерение температуры сотрудников или посетителей,
• быстрота — не образует очередь при входе в помещение,
• удобство монтажа и перемещения стойки устройства,
• компактность — термометры не занимают много места,
• доступная цена.

Недостатки:

• необходимо осуществлять контроль за правильностью замеров — расстояние, на котором происходит сканирование, угол наклона лица или руки и прочие рекомендации производителя,
• потребность в дополнительном обслуживающем персонале для контроля правильности сканирования.

Устройство и принцип действия

Основу структуры пирометра составляет детектор инфракрасного излучения. Данные преобразуются посредством встроенной электронной системы и отображаются на дисплее.

Типовой пирометр по форме напоминает пистолет с небольшим дисплеем. Компактная панель управления, наводка лазером и высокая точность при близком взаимодействии с объектом объясняют востребованность инструмента среди работников инженерных и технических сфер.

Основными рабочими элементами пирометра считают линзу, приёмник, а также дисплей, на который выводится результат измерения. Принцип действия пирометра следующий: от изучаемого объекта исходит инфракрасное излучение и посредством линзы оно фокусируется и отправляется в приемник (термобатарея, полупроводник, термопара).

Если используется термопара, в момент нагрева приемника меняется напряжение. Сопротивление — в случае использования полупроводников. Эти изменения преобразуются в показания температуры.

Для того, чтобы провести измерение, необходимо просто навести пирометр на объект, привести его в действие и отметить полученный результат. Используя специальную кнопку, вы можете регулировать формат измерения температуры — по шкале Цельсия или Фаренгейта.

Магазин электрики

У нас в доме множество электроприборов большой и маленькой мощности, все они вставляются в розетки, свет включается выключателями, все провода от розеток, выключателей и лампочек идут в распределительные коробки в которых провода скручиваются между собой или зажимаются на клемниках, и все это затем идет на автоматы.

То есть как вы понимаете в электрической проводки дома есть множество контактов бод балты и шурупы (розетки, выключатели), есть скрутки и зажимные контакты (распределительные коробки и автоматы). И все они испытывают термическую нагрузку от напряжения, под влиянием которой контакты начинают ослабевать, что приводит к еще большей термической нагрузки на них (нагревания контактов и скруток).

Не надо быть гением, что бы понять что произойдет когда температура на контакте или скрутки достигнет температуры горения пластмассы. Поэтому для того, что бы избежать неприятностей, необходимо проводить протяжку контактов и скрутак проводов, хотя бы раз в год.

Не чего сложного в этом нет. Просто включите все электроприборы минут на 5 и потом выключив приборы выключите автоматы (что бы обесточить электрическую проводку в доме). После этого вскройте распределительные коробки и внимательно посмотрите не подгорает ли изолента на скрутках проводов или нет ли почернения на контактах, если изолента почернела то необходимо раскрутить скрутку удалить подгоревшие провода (зачистив их заново) и потом снова скрутите скрутку

Подгоревшие скрутки распределительной коробки. (присматривайте за этой скруткой, вы можете потом включить все электро приборы в доме и посмотреть не будет ли эта скрутка снова нагреваться, если нагрев будет происходить то это означает, что скорей всего ваша электропроводка не выдерживает нагрузку электро приборов и вам нужно обратится к специалистам для полной или частичной ее замены). Если у вас в распределительной коробке клеммы то протяните их (закрутите по часовой стрелке, многие из них не будут больше затягиваться это означает, что они хорошо затянуты). После распределительных коробок, вскройте по очереди все розетки и выключатели в доме и произведите протяжку контактов в розетках и выключателях.

Не оставляйте электрическую проводку дома без внимания, проводите протяжку контактов хотя бы один раз в год. Если у вас частный дом, то протяжку контактов необходимо производить и в надворных постройках.

Топ-10 лучших бытовых пирометров

Хотя профессиональные приборы обладают высоким классом точности, в домашних целях чаще используют недорогие и универсальные бытовые модели. Большинство из них одинаково хорошо подходят для измерения температуры тела и поверхностей.

Elitech Р 350

Пистолетный пирометр с точечным указателем годится для медицинских и бытовых целей. Предельная температура для прибора составляет 380 °С, минимальная — 50 °С.

Купить пирометр Elitech можно за 1700 рублей

ADA TemPro 550

Качественный бесконтактный прибор с ЖК-дисплеем и подсветкой подходит для замеров температуры воды, батареи, тела человека. Обладает широким диапазоном в пределах — 50-500 °С, погрешность совсем невелика — не более 1,5%.

Купить TemPro 550 от ADA можно за 2400 рублей

CEM DT-8806H

Удобный домашний прибор для измерения температуры у человека и окружающих предметов. В первом случае пирометр работает в диапазоне 32-42,5 °С, во втором — от 0 до 60 °С. Выводит результаты на дисплей в цифровом виде.

Важно! Прибор сохраняет в памяти последние 32 замера — это может пригодиться при контроле температуры тела при болезни.
Средняя стоимость пирометра CEM составляет 2500 рублей

KBT MS6531

Домашний пирометр с удобной формой корпуса в виде пистолетной рукояти поддерживает измерения от — 50 до 550 °С. Выводит значения на экран большим шрифтом, оборудован подсветкой, кнопки крупные. Подходит для любых замеров — медицинских и бытовых, работает с твердыми телами, жидкостями и газами.

Цена на KBT MS6531 начинается от 2200 рублей

Fluke 59 Max

Бытовой прибор с питанием от батареек способен замерять температуру до – 350 °С. Оснащен лазерным указателем, время отклика устройства составляет половину секунды. Погрешность 2%, к достоинствам можно отнести прочный ударостойкий корпус и длительное время работы на одном заряде — до 12 часов.

Цена Fluke 59 Max начинается от 4200 рублей

Elitech P 550

Простой в использовании прибор подходит для определения теплового потока от нагревательных устройств и для замеров температуры тела. Работает в диапазоне -50-550 °С, дает очень низкую погрешность, поддерживает питание от внешнего блока.

Средняя цена Elitech P 550 — 1700 рублей

CEM DT-8861

Бюджетный бытовой пирометр демонстрирует высокую скорость замеров и обладает широким диапазоном, определять температуру с его помощью можно от — 50 до 550 °С. Оснащен лазерным прицелом из 2 точек, обеспечивающим максимально достоверные измерения. Применять прибор можно как для проверки теплового потока, так и в качестве альтернативы медицинскому термометру.

Приобрести CEM DT-8861 можно от 3900 рублей

Testo 805

Компактный прибор работает с температурами — 30-250 °С, при этом демонстрирует очень высокую точность. Оснащен круговым целеуказателем, поставляется с литиевым аккумулятором, обеспечивающим питание на протяжении 40 часов. Подходит для бесконтактных измерений на короткой дистанции.

Внимание! При работе с тепловым потоком, исходящим от мощных бытовых устройств, нужно учитывать ограниченный диапазон прибора.
Цена у Testo 805 довольно высокая — от 7000 рублей

Instrumax plRo-330

Эргономичный инфракрасный прибор справляется с измерением температуры при болезни, подходит для проверки нагрева воды и твердых поверхностей. Функционирует в пределах — 50-330 °С, оснащен лазером и системой фиксации показаний. Если температура какого-либо объекта выше допустимых для прибора пределов, пирометр сообщит об этом пользователю специальным индикатором.

Стоимость пирометра Instrumax составляет около 1900 рублей

RGK PL-12

Инфракрасный измеритель с лазерным наведением помогает обнаружить утечки тепла в помещении, проконтролировать работу электрооборудования и оценить температуру поверхности жидкостей. Прицел у пирометра состоит их 2 лучей, максимальный порог измерений — 550 °С, а минимальный – 50 °С. По отзывам пользователей, лучше всего прибор работает в теплой среде, а на холоде может давать сбои.

В среднем RGK PL-12 стоить около 3400 рублей

Таблица коэффициентов излучения разных материалов

В большинстве случаев, нельзя просто так направить луч, нажать курок и тут же получить правильный результат измерения на табло. На блестящих нагретых предметах все пирометры начинают сильно врать.

И зависит эта погрешность напрямую от коэффициента излучения. Вот подробная таблица коэффициентов излучения различных материалов. Этими данными необходимо пользоваться каждый раз при замерах пирометрами.

Чтобы повысить точность измерений, стоит покупать более дорогие модели с возможностью выставления этих коэфф. внутри программных настроек.

Замерить температуру материалов, которых нет в таблице, можно двумя способами. Использовать “мишень” с известным коэфф., накладывая ее на измеряемый объект.

Или сначала определить контактным термометром температуру поверхности, и затем меняя значения в приборе, добиться примерного совпадения.

Термонаклейки

Помогут в этом деле специальные термонаклейки или термостикеры. Сами производители их в шутку называют “умная изолента”.

Некоторые опытные электрики уже давно применяют такой “дедовский” способ, как наклеивание тонкой полоски обычной изоленты на металл наконечника. И делается это вовсе не в целях дополнительной изоляции.

По степени оплавления изоленты можно косвенно судить о том, грелся контакт или нет.

Взяв в основу этот нехитрый способ, разработчики его усовершенствовали и пошли еще дальше.

Данные термонаклейки выступают в роли контактного термоиндикатора. Они представляют из себя самоклеющуюся ПВХ ленту.

Выпускается целый набор таких стикеров, рассчитанных на разные значения пороговых температур.
