Тэн в батарею - 15 глупых ошибок при сборке радиатора отопления своими руками

Техника безопасности и эксплуатационные моменты

ТЭН – это нагреватель, работающий от сети

При использовании прибора достаточно важно соблюдать некоторые правила, которые обеспечат безопасное применения и значительно продлят срок его службы:

Чтобы прибор работал длительное время с полной теплоотдачей, следует раз в три месяца проводить чистку накипи, формирующейся на его поверхности. При образовании большого слоя белого налета может вывести устройство из строя. Снизить интенсивность появления накипи можно с помощью использования в качестве теплоносителя дистиллированной воды. Не допускать перегрева электронагревателя. Нельзя чтобы температура радиатора в месте, где установлен электронагреватель, доходила до семидесяти градусов выше нуля

Поэтому достаточно важно выбрать правильно мощность ТЭНа. Нагреватель можно включать только в батарее заполненной теплоносителем

Попадание воды на уже разогретый электроприбор может привести к тепловому взрыву

В итоге может быть поврежден не только радиатор, а и вся отопительная система. При возникновении на поверхности трубчатого прибора статистического электричества требуется немедленное его отключение и проверка всех соединений и самого прибора на герметичность. Мощность нагревателя не должна быть выше тепловой номинальной мощности батареи. В одной розетке допускается нагрузка не более 3,5 киловатт.

Нельзя чтобы температура ТЭНа для радиатора доходила до 70 градусов Установка ТЭНа в батарею отопления проводится только с использованием заземления. Для исключения перепадов напряжения лучше всего электронагреватель подключать в сеть через стабилизирующий прибор.

Безопасность

Считается, что радиаторный ТЭН со встроенным термостатом является абсолютно безопасным нагревательным прибором: отключение при достижении теплоносителем заданной температуры позволит избежать опасного перегрева или закипания воды.

Однако не все потенциальные покупатели прибора знают, что безопасность и эффективность работы обеспечивается не только конструкцией прибора, но и правильной установкой.

В системе центрального отопления при включении ТЭНа должны быть перекрыты отсекающие радиатор вентиля. При этом перед ними на подводке должна быть смонтирована перемычка, которая позволит теплоносителю циркулировать через стояк при его запуске. В отсутствие вентилей ваш ТЭН будет греть батареи по всему стояку; в отсутствие перемычки после неудачной попытки запуска отопления к вам придет печальный слесарь и произнесет много обидных слов.
Нагрев теплоносителя в замкнутом объеме превратит ваш радиатор в полноценную миниатюрную котельную и… резко повысит давление в нем. Тепловое расширение, знаете ли. Отсюда — необходимость в установке на подводке после отсекающего вентиля либо небольшого расширительного бака (его объем берется равным 10% объема радиатора), либо предохранительного клапана.

Небольшой расширительный бачок сможет вместить излишек расширившегося теплоносителя.

Заметьте: второй сценарий нежелателен, поскольку при нагреве клапан будет периодически выбрасывать струйки горячей воды.

Сечение шнура питания должно быть не менее 1 квадратного миллиметра на 8 ампер тока. При мощности ТЭНа в 2500 ватт и напряжении питания 220 вольт ток составит 2500/220=11,36А; минимальное сечения жилы провода, стало быть, равно 11,36/8=1,42 (с округлением до реального значения — 1,5 мм2).
Максимальная нагрузка на одну розетку не должна превышать 3500 ватт .
Заземление крайне желательно .

Контакты заземления в розетке должны быть соединены с корпусом электрощитка.

Мощность ТЭНа без терморегулятора не должна превышать номинальную тепловую мощность радиатора. Для одной алюминиевой секции она берется равной 200 ваттам, для чугунной — 160 ваттам. ТЭН для радиаторов отопления с терморегулятором может устанавливаться без ограничений по мощности.

О выборе места для установки батареи

Вы не сможете просто так установить радиатор на стене – выбирать место для его монтажа необходимо в соответствии с определенными требованиями

А это, в свою очередь, следует принимать во внимание еще при планировании будущего подключения

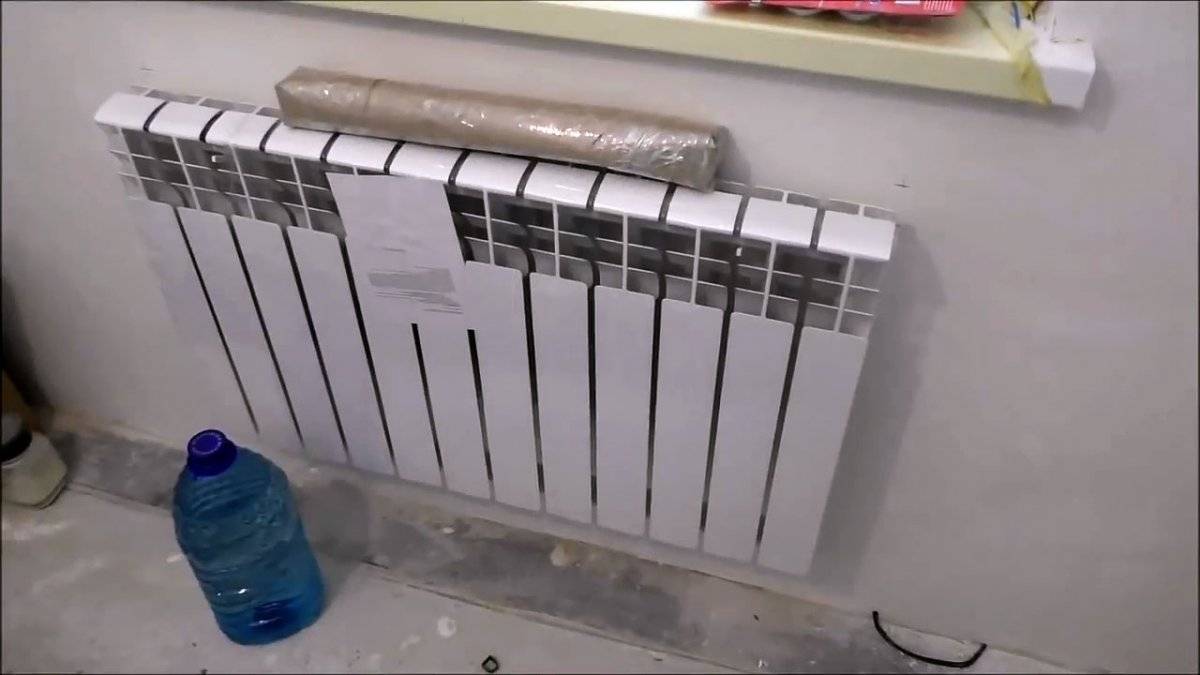

На фото показана схема правильного расположения батареи в подоконной нише

Объясняется все тем, что если радиаторы в комнате расположить правильно, они создадут своего рода защитный экран, препятствующий проникновению холодного воздуха. Потому батареи чаще располагаются под окнами – именно там теплопотери максимальны.

Верхняя подача, радиатор длиннее 12 секций, диагональное подключениеНеправильно выбранное место ведет к теплопотерямВиды отопительных радиаторов

Вариант подключения к трехфазной сети питания типа ЗВЕЗДА

Тип ЗВЕЗДА применяется в сухих ТЭНах от компании Полимернагрев в варианте подключения № 3 с четырьмя болтами в качестве типа токовывода. Также тип подключения «звезда» может применяться при подключении блок ТЭНов ТЭНБ. В данных случаях подключение нагревательных спиралей производится по следующей электрической схеме:

Давайте теперь рассмотрим, как можно подключить нагреватели по данной схеме, если у нас имеются в наличии не специальные, а стандартные электрические воздушные или водяные металлические ТЭНы.

К питающему напряжению должен подключаться только один вывод от каждого ТЭНа. Именно поэтому для подключения к трехфазной сети у нас должно быть кратное трем количество электронагревателей. Остальные же контактные выводы, которые не подключены к напряжению, должны быть соединены в одну так называемую нулевую точку. Таким образом, мы получаем трехпроводную соединенную нагрузку.

Давайте подробно рассмотрим схему трехпроводного соединения на 380 В для включения 3-х водяных ТЭНов. На первом рисунке вы можете рассмотреть описанную выше схему включения ТЭНов, а на втором к схеме добавляется специальное устройство для подачи напряжения на ТЭНы с защитными переключателями. Как четко видно на схеме, каждый второй токовывод нагревателя подается на фазы А, В и С, а остальные же соединяются вместе.

Подключая ТЭНы таким образом мы получаем значение напряжения электропитания на каждом электротэне между подключением к сети и нейтральной точкой равное 220 В.

В приведенной схеме можно увидеть, что выводы нагревателей справа подсоединены к фазам А, В, С. Выводы, которые находятся слева — соединяются в общей нейтральной точке. Рабочее напряжение между выводами справа и нейтральной точкой равно 220 Вольт.

Также есть вариант подключения к трехфазной сети ЗВЕЗДА, который использует четырехпроводную схему. При таком способе применяют трехфазное питание с напряжением 230В, а нулевую точку подают на нейтраль источника электропитания.

Тут так же, как и в предыдущем случае, одни выводы соединяются в нулевую точку, а другие подводятся к трехфазной сети. Если соединение с нулевой точкой передавать на нулевую шину источника электропитания, мы получим на каждом нагревателе между питанием и нулем напряжение в 220-230В.

Когда возникает необходимость в полном отключении питания на нагреватели, нужно применять выключатели типа 3+n или же 3р+n, способные функционировать в автоматическом режиме. Автоматы данного типа могут использоваться для полного перевода всех силовых электроконтактов на полностью автоматический рабочий режим.

Давайте рассмотрим, как же на практике следует применять тип подключения ЗВЕЗДА, на примере монтажа ТЭНов в электрокотле.

Виды и конструкция, а также о функционировании

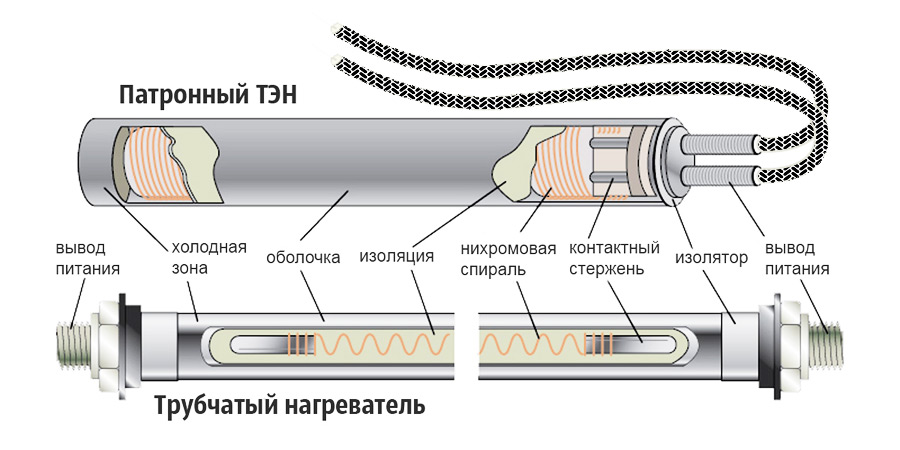

Конструктивно ТЭН для отопления дома представляет собой металлическую трубку с проволочной спиралью внутри, сделанной из материала с высоким электрическим сопротивлением. При подаче энергии от сети спираль нагревается и отдает тепло оболочке ТЭНа, которая уже в свою очередь нагревает теплоноситель в радиаторе.

Монтаж ТЭНа производится в специализированное гнездо батареи отопления, будь то алюминиевый, металлический или чугунный вариант. Применяется ТЭН и в качестве основного нагревательного элемента в электрокотлах.

В большинстве трубок используется нержавейка или углеродистая сталь. Если на производстве использовалась некачественный металл, то ТЭН может быстро «прогореть». Мощность спирали и форма трубок обусловлена предназначением устройства, в каком именно радиаторе или котле он будет применяться.

Выпускаются модели с оребрением, наличием вокруг трубки дополнительных пластин для повышения теплообмена. Ребра значительно повышают габариты изделия, поэтому не во всех случаях их можно использовать.

Терморегулятор, имеющийся в составе ТЭНа, измеряет температуру окружающего теплоносителя в радиаторе и при необходимости подает электропитание на спираль. После достижения заданных температурных параметров он разрывает цепь. А по мере остывания воды снова подключает спираль к сети и нагревает воду. Наличие термостата позволяет настраивать температурные параметры, такие которые наиболее комфортны для присутствующих в помещении. При его отсутствии ТЭН будет функционировать на максимальной мощности, постоянно потребляя электроэнергию, что резко увеличит счета за оную.

Некоторые модели электрических ТЭНов для отопления дома оснащаются дополнительными функциями: «турборежим» (на короткое время включает устройство на максимальную мощность) и «антизамерзание» (не допускает замерзание теплоносителя, поддерживая его температуру на минимальных показателях).

Плюсы электрического обогрева

Отопительное оборудование с терморегулятором, которое функционирует от электросети, является хорошим выбором для обогрева загородного жилья. В сравнении с централизованным газовым и твердотопливным отоплением электрическое имеет массу очевидных преимуществ:

Цены на электричество растут не настолько стремительно, как на другие источники энергии, что способствует некоторой экономии.
Нагревательные тэны могут применяться не только в чугунных батареях, но также использоваться в алюминиевых радиаторах.
Электрическое отопление без проблем обеспечивает комфортный уровень температуры в загородном доме практически любой площади.
Отопление может оборудоваться дополнительной автоматикой.
Батареи со встроенными тэнами можно использовать не только как основной, но и дополнительный источник тепла.
Для установки тэна не требуется оформление разрешительной документации.
Применение современных алюминиевых элементов обогрева в электрических системах отопления позволяет сохранить эстетическую привлекательность интерьеров.

Предлагаем большой выбор ТЭНов для радиаторов отопления, как алюминиевых, так и чугунных. Высокое качество материалов, из которых изготовлены нагревательные элементы и долгий срок службы ТЭНов для радиаторов гарантируем. Купить ТЭН для радиатора можно разными способами. Самый простой споcоб — положить товар в корзину, оформить заказ и ждать звонка оператора. Второй — позвонить и оформить заказ по телефону. Третий — написать на электронную почту. Ждем Ваших заказов.

Отличия ТЭНов для батарей отопления

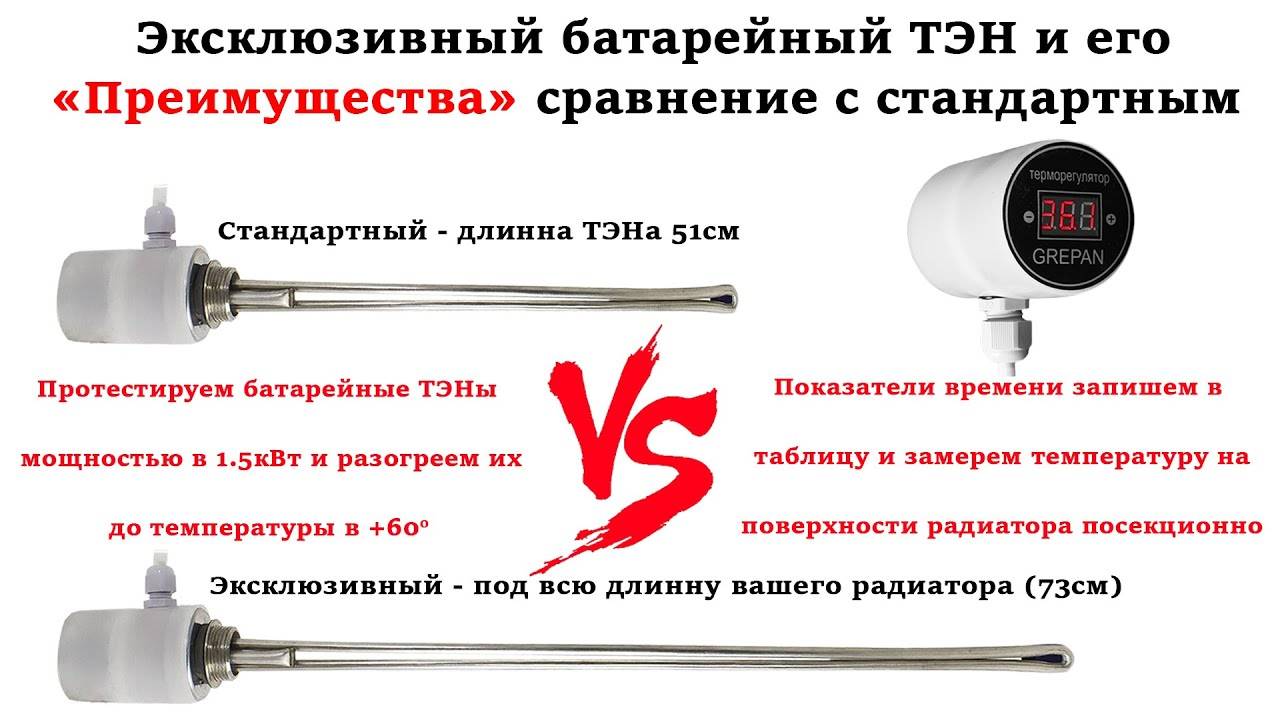

ТЭН для радиаторов отличаются от обычных зауженным нагревательным элементом, так как пространство батареи само по себе является узким. Есть ТЭНы с правой и левой резьбой, а так же с разными диаметрами резьбы. Это может быть 33 мм, 42 мм, 48 мм или в эквиваленте трубной резьбы G1″, G1.25″, G1.5″ соответственно. Продаются ТЭНы как с терморегуляторами (термостатами), так и отдельно. Для любого радиаторного ТЭНа подойдет почти любой стержневой термостат, главное чтобы длина стержня термостата была не больше трубки под термостат на самом ТЭНе. Устроен ТЭН для радиатора абсолютно так же как и любой другой трубчатый электронагреватель. Небольшое различие лишь в форме самого нагревательного элемента. Фланец имеет шестиугольную форму под гаечный ключ обычно 55 мм для легкого закручивания ТЭНа в батарею.

Классический вид

Автономные системы отопления способны решить практически все проблемы, связанные с обеспечением комфортной температуры в доме. Однако такие системы имеют один нюанс — практически все разновидности котлов работают на одном виде топлива. Универсальные и комбинированные модели способны перерабатывать разное топливо, но они дорого стоят. В результате приходится решать проблему за счет использования дополнительных источников тепла, например, электрообогревателей. Существует решение проще, доступнее и эффективнее — ТЭН для чугунных батарей отопления.

Выбор ТЭНа

Выбирая ТЭН, необходимо уделить внимание некоторым деталям. Только в этом случае можно рассчитывать на удачную покупку, качественный нагрев, продолжительность срока службы и совместимость выбранной модели с баком для нагрева воды. бойлером или батареей отопления

бойлером или батареей отопления.

Форма и размер

На выбор покупателей представлены десятки моделей ТЭНов. Они имеют различную форму – прямые, круглые, в виде «восьмерки» или «ушей», двойные, тройные и многие другие. При покупке следует ориентироваться на применение нагревателя. Для встраивания в секции батарей отопления применяются узкие и прямые модели, так как места внутри достаточно мало

При сборке накопительного водонагревателя следует обратить внимание на объем и форму бака, и на основании этого выбирать подходящий ТЭН. В принципе, сюда подойдет практически любая модель. Если нужно заменить ТЭН в уже действующем водонагревателе, необходимо приобрести идентичную модель – только в этом случае можно рассчитывать на то, что она поместится в сам бак

Если нужно заменить ТЭН в уже действующем водонагревателе, необходимо приобрести идентичную модель – только в этом случае можно рассчитывать на то, что она поместится в сам бак.

Мощность

От мощности зависит если не все, то многое. Например, это может быть скорость нагрева. Если вы собираете водонагреватель небольшого объема, то рекомендуемая мощность составит 1,5 кВт. Такой же ТЭН сможет подогреть и несоизмеримо большие объемы, только делать это он будет очень долго – при мощности 2 кВт на нагрев 100-150 литров воды может уйти 3,5 – 4 часа (не до кипения, а в среднем на 40 градусов).

Если оснастить водонагреватель или бак с водой мощным ТЭНом на 5-7 кВт, то вода нагреется очень быстро. Но возникнет другая проблема – не выдержит домовая электрическая сеть. При мощности подключаемого оборудования выше 2 кВт необходимо прокладывать от электрического щита отдельную линию.

Защита от коррозии и накипи

Выбирая ТЭНы для нагрева воды с терморегулятором, рекомендуем обратить внимание на современные модели, оснащенные защитой от накипи. В последнее время на рынке стали появляться модели с эмалевым покрытием. Именно она и обеспечивает защиту нагревателей от солевых отложений

Гарантия на такие ТЭНы составляет 15 лет. Если подобных моделей в магазине не найдется, тогда мы рекомендуем к покупке электронагреватели из нержавеющей стали – они более прочные и надежные

Именно она и обеспечивает защиту нагревателей от солевых отложений. Гарантия на такие ТЭНы составляет 15 лет. Если подобных моделей в магазине не найдется, тогда мы рекомендуем к покупке электронагреватели из нержавеющей стали – они более прочные и надежные.

Наличие терморегулятора

Если вы собираете или ремонтируете бойлер или хотите оснастить ТЭНом батарею отопления, выберите модель со встроенным терморегулятором. Он позволит сэкономить на электроэнергии, включаясь только тогда, когда температура воды опустится ниже заданной отметки. Если регулятора не будет, вам придется самостоятельно следить за температурой, включая или отключая нагрев – это неудобно, неэкономично и небезопасно.

Циркуляция без расширителя

Какую роль играют воздушные карманы? По мере прогрева, жидкость внутри батареи расширяется, давление возрастает.

Без воздушных карманов просто не будет компенсации температурного расширения. Никакого расширительного бачка в конструкции то не предусмотрено.

Эти карманы как раз и выполняют его роль. Самодельные расширители только портят внешний вид и помогают выпаривать жидкость из отопителя.

Особенно это опасно с незамерзайками и их смесями (50% тосол или антифриз + 50% дисводы).

Также закрытая система без расширителя за счет создания давления, способствует уменьшению шумов при работе отопителя. Шум — это явление кавитации, когда микропузырьки газа отделяются при нагреве ТЭНа, и их появление напрямую зависит от внешнего давления.

Даже 1,5-2 бара сделают работу батареи значительно тише.

Однако воздух внутри секций таит в себе и скрытую угрозу. При перегреве батареи (не отключился тэн, залипли контакты реле), давление будет возрастать все больше и больше.

Достигнув критической точки, радиатор разорвет. От него может отлететь острый кусок, или вас просто ошпарит горячим паром.

А что будет, если батарею залить по горлышко, вообще без остатков воздуха? В этом случае давление будет нарастать гораздо быстрее, одна из секций в один “прекрасный” момент даст трещину.

Никаким взрывом, это как правило не сопровождается. Но воздушные карманы из-за отсутствия расширителя нам в любом случае нужны.

Что такое тэн и его плюсы и минусы

Тэнами называются электрические устройства, которые при погружении в емкость с жидкостью, нагревают ее. К ним относятся и тэны для батареи отопления, и обычный кипятильник для воды. Как правило, эти устройства устанавливаются в радиаторы либо в качестве основного источника тепла в домах с автономной системой обогрева, либо как дополнительное средство, которое увеличивает теплоотдачу и автоматизирует весь процесс.

Обычно, тэн для чугунного радиатора устанавливают, если:

Требуется переход на автономное отопление.
Отопительная централизованная система «не вытягивает» и в помещении холодно, то он используется, как дополнительный источник тепла.
Установка тэна в чугунную батарею в качестве аварийного обогревателя. Он способен спасти отопительный контур от замерзания в случае отключения теплосети. Достаточно перекрыть краны отопления, а электронагреватель включить в розетку.

У этих устройств есть свои преимущества и недостатки. К первым относятся:

Достаточно высокая эффективность работы и экономичность. Это связано с тем, что переход электричества в тепловую энергию происходит практически без потерь.
Простота установки, которую может седлать любой новичок, руководствуясь инструкцией, которая прилагается к каждому устройству.
Они безупречно служат долгие годы при условии, что были правильно монтированы.
Тэны для радиаторов отопления компактны и практически не заметны.
Они безопасны, так как оснащены датчиками контроля.
Стоимость устройства невелика, но терморегулятор, который не входит в комплект, может обойтись «в копеечку» в зависимости от его конструкции.
Электрические тэны для чугунных батарей способны не только регулировать нагрев теплоносителя, но и экономить энергоресурсы.

Среди недостатков устройства:

Высокое потребление электроэнергии в том случае, если тэн в радиаторе отопления используется как основной и единственный источник тепла.
Эти устройства нельзя использовать в домах с нестабильной подачей электроэнергии.

Если использовать тэн для чугунной батареи с терморегулятором в доме, где проживают редко, то режим анти промерзания спасет отопительную систему от разрыва труб. Он способен поддерживать минимальную температуру теплоносителя, которая не забирает много электроэнергии, но при этом не дает ему замерзнуть.

Как правильно выбрать тэн для чугунного радиатора

Чтобы тэн действительно стал эффективным помощником, нужно подбирать его по следующим параметрам:

Прежде всего, следует ориентироваться на мощность нагревательного устройства. Чтобы подобрать по мощности тэн для чугунной батареи, необходимо рассчитать, какой она должна быть. Если ориентироваться на показатели СНиП, то для обогрева 10 м2 потребуется 1кВт мощности, но это не единственный показатель, который следует учесть.
Немалое значение имеет то, из какого металла сделан, и как работает радиатор отопления. Существует разница между нагревательными элементами для чугунных батарей и алюминиевых или биметаллических. Для первых выпускают тэны другой формы и с большим диаметром заглушки.

При покупке нагревателя нужно уточнить, для какого типа радиаторов он приспособлен.

Чтобы правильно подобрать тэн по длине, нужно ориентироваться на количество секций в радиаторе. Как правило, оптимальной считается длина прибора на 10 см короче батареи. Это позволит ему равномерно и быстро нагревать теплоноситель в устройстве.
Можно установить тэн в батарею отопления с термостатом, если он будет использоваться в качестве дополнительного источника тепла. Когда его функцией является обогрев дома или квартиры, то потребуется дополнительная наружная электроника, позволяющая автоматизировать процесс отопления. Это несколько удорожает сам прибор, но помогает экономить на энергоресурсах при его эксплуатации.
Давление в батареях центрального отопления так же следует учесть. Если оно склонно к повышению, то следует периодически стравливать воздух при помощи крана Маевского.

Важно: в вопросе покупки качественного тэна следует подходить не с позиции цены, страны производителя и качества, а по техническим характеристикам, указанным в техпаспорте

Как правило, недорогие китайские модели сразу привлекают внимание, но не стоит ориентироваться по стоимости, когда тэн должен стать основным источником тепла. В этом случае потребуется надежное и мощное устройство, а оно не может быть дешевым

Зачем нужен ТЭН в радиаторах?

Устройство подогревает теплоноситель в батареях и поддерживает его рабочую температуру (какая температуры воды в радиаторах отопления считается нормой?). Его можно устанавливать не только в радиаторы, но и в любые отопительные устройства, имеющие полости, заполненные жидкостью. Именно поэтому область применения радиаторных ТЭНов весьма широкая.

Используют прибор преимущественно в помещениях небольшой площади — гаражах, подсобках и т.п.

Особенности радиаторов, оснащённых встроенным ТЭНом:

С виду они почти не отличаются от обычных батарей. Но, в отличие от последних, они не подключаются к системе отопления.
Устройства заполнены теплоносителем, циркулирующим по батарее.
Лучший теплоноситель — масло, имеющее пониженную вязкость. Это предотвращает замерзание радиатора, когда он отключен.

Технические характеристики самодельных обогревателей

В большинстве случаев теплогенераторы, изготовленные своими руками являются копией тех устройств, которые выпускают в продажу официальные компании промышленным методом. Они могут уступать по качеству оригиналу по техническим характеристикам, но по ряду обстоятельств, владелицы квартир всё равно желают самостоятельно собрать подобный агрегат.

Дело в том, что при изготовлении своими руками, оборудование выходит в разы дешевле, поскольку при сборке используются подручные средства. Агрегат также получится собрать необходимых размеров и габаритов, самостоятельно выбрать корпус с желаемой прочностью. Это значит, что все технические характеристики мастер выбирает сам, отталкиваясь от размеров помещения, которое следует прогреть. К примеру, если используются тэны для сборки аппарата, то для обогрева одной комнаты сгодятся только два образца. Больше 4 тэнов на одну комнату обычно не используют.

Обогреватель из батареи сделаный своими руками может нарушать условия эксплуатации

Но сразу необходимо отметить, что самостоятельно изготовленный обогреватель может нарушать условия эксплуатации, составленные официальными производителями. Самоделка не такая безопасная, как покупной агрегат. Аппарат для обогрева будет непредсказуемым и может вылиться в неприятные последствия для окружающих. Это объясняется многими факторами:

Нередко самодельно изготовленные обогревательные приборы вызывают пожары.
Также отсутствуют легитимные гарантии производителя.
Технические характеристики самодельного аппарата – неопределённые, а также при неумелой сборке получится неэстетичная конструкция.

Но если все эти недостатки не пугают мастера, а отопительный прибор в магазине приобретать нет желания, тогда можно переходить к самостоятельной сборке обогревателя.
