Узо электронное или электромеханическое, какое лучше

Узо электромеханическое или электронное, как отличить и что лучше выбрать

Выключатели дифференциального тока (УЗО) предназначены для отключения напряжения при образовании тока утечки и современная или же модернизированная проводка практически всегда содержит это устройство в электрическом щитке. Но УЗО существует двух видов: электронное и электромеханическое. В этой статье я расскажу как их различать друг от друга и что лучше поставить у себя в доме.

В чем разница электронного и электромеханического УЗО

Для начала давайте узнаем, чем они отличаются и по какому принципу работают. Начнем с электромеханического.

Главным исполнительным механизмом электромеханического УЗО считается дифференциальный трансформатор. Таким образом, в случае возникновения утечки, ток пройдет через данный трансформатор, во вторичной обмотке данного трансформатора также возникнет ток и напряжение, которые заставят сработать поляризованное реле, механически связанное с отключающим механизмом. Так произойдет отключение.

И получается, что вне зависимости есть в данный период времени напряжение в сети или нет электромеханическое УЗО отключит поврежденный участок сети, где возник ток утечки.

А что же с электронным?

А электронное УЗО сработает только в том случае, когда будет ток утечки и обязательно присутствовать рабочее напряжение в сети. Таким образом, если отсутствует питание (сеть обесточена), то электронное УЗО даже при образовании утечки не сработает.

Тут возникает вполне логичное утверждение: Ну и что, что не сработает, света все равно же нет!

Данное утверждение не совсем верное и сейчас я объясню почему.

Давайте переберем все возможные варианты аварийных ситуаций:

2. Обрыв нулевого провода. А вот данная ситуация не в пример опаснее и вот почему. Так как произошел обрыв всего одного проводника, а именно рабочего нуля, то в сети все равно будет присутствовать фаза. А это значит поражение электричеством вполне возможно, и если именно в такой момент произойдет пробой изоляции стиралки, то, прикоснувшись к ней, вы будете поражены током, а электронное УЗО будет бездействовать, так как напряжения нет, а есть лишь опасный потенциал.

3. Третьим очень неприятным моментом являются скачки напряжения. Из-за них зачастую и выходят из строя подключенные в момент возникновения «скачка» напряжения электронные приборы. А чем является электронное УЗО? Все верно, этим прибором, которое постоянно включено в сеть. И вполне может возникнуть ситуация, что электронная плата выйдет из строя и из-за этого не произойдет отключение сети во время возникновения тока утечки.

Видно, что последние два пункта никоим образом не затрагивают электромеханические УЗО, поэтому, по моему мнению, лучше выбирать именно их для установки в вашем доме.

Так, с типом УЗО определились, теперь давайте научимся их различать

Как отличить электронное от электромеханического УЗО

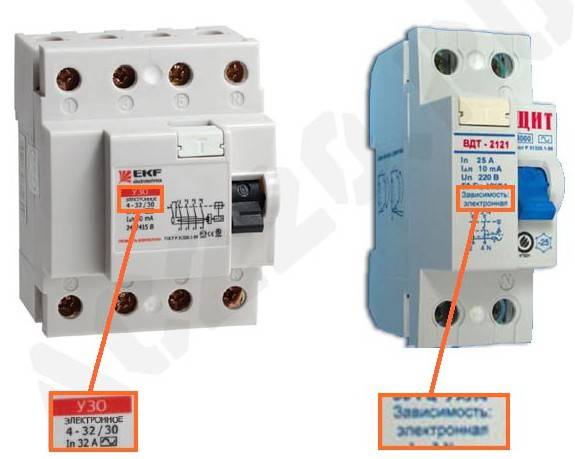

Самым простым и доступным способом различить эти изделия — это внимательно рассмотреть схему, которая нарисована на всех аппаратах, ведь присмотревшись к ней можно найти существенные различия.

Итак, взглянув на электромеханическое УЗО, вы увидите дифференциальный трансформатор, оный соединен через вторичную обмотку с поляризованным реле, оное так же имеет связь с механизмом отключения. Как говорится, механика в чистом виде.

А теперь давайте внимательно изучим схему электронного УЗО

На первый взгляд схемы очень похожи, тут так же есть и трансформатор, и реле, вот только кроме этих элементов в данной схеме присутствует еще один, а именно электронная плата, к которой подведено питание.

Нет питания — нет срабатывания такого УЗО.

Используем батарейку

Еще одним вариантом определения какое перед вами УЗО является использования любой у вас имеющейся батарейки.

Для этого берем УЗО, батарейку и два провода.

Одни концы провода зажимаем на клеммах УЗО

Виды УЗО

Параметры, по которым можно подразделить защитные устройства:

Способ управления – зависящие и независящие от напряжения;
Назначение – со встроенной защитой от сверхтоков и без нее;
Способ установки – стационарные и независимые;
Число полюсов – двухполюсные (для однофазной сети) и четырёхполюсные (для трехфазной сети).

Электромеханическое УЗО

Электромеханическое УЗО – «ветеран» защиты от утечек тока. Устройство было запатентовано еще в 1928 году. В большинстве европейских стран именно электромеханическое устройство безопасности обязательно к применению в качестве защиты от дифференциального тока.

Наличие напряжения для работоспособности электромеханического УЗО не имеет значения. Источником энергии для выполнения функций защиты является ток утечки, на который реагирует выключатель.

В основе устройства – точность и надежность механики. Магнитный сердечник трансформатора имеет высокую чувствительность, а также температурную и временную стабильность. Его производят из нанокристаллических или аморфных сплавов, которые отличаются высокой магнитной проницаемостью.

Преимущества:

Надежность – исправное устройство гарантирует 100% срабатывание при утечке тока, независимо от наличия напряжения в сети;
Сохраняет функциональность даже при обрыве нейтрального проводника;
Имеет более простую конструкцию, которая увеличивает надежность выключателя;
Не нуждается во вспомогательных источниках питания.

Недостатки:

Высокая цена (в зависимости от марки цена может трехкратно и даже пятикратно превышать цену электронного устройства).

Электронное УЗО

Внутри устройства расположен усилитель на микросхеме или транзисторе, благодаря чему выключатель срабатывает даже при возникновении незначительного тока во вторичной обмотке. Усилитель увеличивает его до размера импульса, необходимого для активизации реле. Но для работоспособности элементов электронного УЗО необходимо наличие напряжение в сети.

Возникает вопрос о необходимости УЗО при отсутствии напряжения в сети. От чего защищаться? Если напряжение пропало из-за обрыва нейтрального проводника в цепи до УЗО, то на электроустановку по фазному проводнику продолжает поступать опасный для человека потенциал.

Достоинства:

Низкая цена;
Компактность.

Недостатки:

Функционирует только при наличии напряжения;
Неработоспособен при обрыве нейтрали;
Более сложная конструкция повышает вероятность выхода выключателя из строя.

УЗО переносное и в виде розетки

Простое решение, способное предохранить от тока утечки – УЗО переносные и в виде розетки. Они удобны при использовании в ванной комнате и других помещениях с повышенной влажностью, могут подключаться в любой из комнат квартиры, где необходимо.

Большинство предлагаемых моделей выполнены в виде сетевого адаптера с розеточным отверстием для вилки. Таким устройством может пользоваться даже ребенок – его подсоединяют непосредственно к розетке, а затем включают электроприбор.

Просты в использовании и удлинители с функцией УЗО, рассчитанные на несколько потребителей.

Существуют модели менее универсальные, они могут использоваться после установки на шнур электроприбора вместо вилки или же устанавливаются вместо обычной электрической розетки.

Преимущества:

Установка не требует вмешательства в электропроводку;
Для установки не требуется помощь электрика;
Срабатывание автоматики позволяет определить, в каком потребителе повреждена изоляция.

Недостатки:

Использование адаптера в видимых местах вносит дисгармонию в дизайн комнаты;
В помещении, которое загромождено мебелью и электробытовыми приборами, а пространство перед розеткой ограничено, может не оказаться свободного места для установки адаптера;
Высокая стоимость – качественный адаптер будет стоить дороже, чем УЗО и розетка, приобретенные отдельно.

УЗО с защитой от сверхтоков (дифавтомат)

Устройство совмещает в себе функции УЗО и автоматического выключателя, который предназначен для защиты от сверхтоков (предотвращает проводку от перегрузки и повреждений при коротком замыкании).

Преимущества:

Экономичность – покупка одного устройства обойдется дешевле, чем двух;
Занимает меньше места в щитке;
Экономия времени в процессе монтажа.

Недостатки:

При выходе выключателя из строя линия будет без защиты и от токов утечки и от сверхтоков;
В случае срабатывания устройства нет возможности определить, что стало причиной – сверхтоки или ток утечки;
Ложные срабатывания, вызываемые оргтехникой. Не рекомендуется ставить дифавтоматы на линии, к которой подключены компьютеры и оргтехника.

Категории УЗО

УЗО делятся на четыре категории в зависимости от метода управления, назначения, способа монтажа и числа полюсов. Каждое УЗО предусматривает свою сферу применения и ограничения по эксплуатации.

Тип	Характеристика
Электромеханические	Самый старый тип выключателей, появившийся в 1920-х годах. В качестве источника энергии для осуществления защиты прибор использует ток утечки. Главными плюсами электромеханического УЗО являются прочность и точная работа. Для магнитного сердечника характерна повышенная чувствительность и постоянство температуры. Устройство изготавливается из сплавов на основе нано кристаллов, которые имеют высокий уровень проницаемости
Электронные	Устройство приводится в действие за счет усилителя на микросхеме или полупроводниковом триоде. Выключатель точно реагирует на появление даже незначительного тока в области вторичной обмотки. Усилитель преобразует ток в импульс, нужный для активации реле. Чтобы детали электронного УЗО активизировались, обязательно наличие напряжения. Потребность приборов в напряжении сети выступает главным недостатком данного типа выключателя
Переносные	Простой и компактный механизм, которое устанавливается в помещениях с высокой влажностью (например, в ванной). Модель представляет собой сетевой адаптер с отверстием в виде розетки для вилки. Устройство подсоединяется к розетке, после чего электроприбор можно включать. При установке такого УЗО нет необходимости изменять параметры электропроводки
С системой защиты от сверхтока	Комбинированное устройство, которое обеспечивает защиту пользователей от электрического тока, величина которого превышает номинальный ток. Основным преимуществом покупки такого механизма является компактность – прибор занимает мало места в щитке. Устройство имеет одну уязвимость – оно не защищено от ложных срабатываний, которые вызываются оргтехникой

Главное баланс

Просчитывая, какое УЗО можно поставить в квартире или частном доме, сколько необходимо этих устройств и какой мощности, примите во внимание, что здесь работает пропорция: чем меньше предел по дифференциальному току — тем чаще будет срабатывать аппарат. Поэтому нерациональным будет выбрать высокоточный прибор на общий ввод, у электросчетчика

Жилище будет обесточиваться довольно часто, особенно если с проводкой есть проблемы. Но и аппарат с большим порогом выключения не будет защищать от ударов током. Он обеспечит лишь противопожарную защиту

Поэтому нерациональным будет выбрать высокоточный прибор на общий ввод, у электросчетчика. Жилище будет обесточиваться довольно часто, особенно если с проводкой есть проблемы. Но и аппарат с большим порогом выключения не будет защищать от ударов током. Он обеспечит лишь противопожарную защиту.

Поэтому на практике применяются две основных схемы подключения, условно — простая и сложная. Простая — самый частый вариант. Один вводный автомат — одно устройство защиты с порогом, подобранным эмпирическим путем.

Если при 30 мА фиксируются слишком частые срабатывания, то либо нужно УЗО заменить на аналогичное с более высоким порогом, либо определить «проблемную» группу потребителей, и на нее смонтировать отдельный аппарат, так как нагрузка по току суммируется.

Вторая схема предполагает дифференцированную проводку с выделением:

энергоемких потребителей (электрокамина, электроплиты);
потребителей, работающих во влажных условиях (стиральной машины, бойлера);
потребителей, чувствительных к токам утечки (сложная электроника);
обычных потребителей (освещение, маломощные бытовые приборы).

Защитные устройства, установленные на каждую группу в соответствии с допустимым для нее током утечки, обеспечат обесточивание в случае пробоя изоляции только этой группы электроприборов.

Узо электронное или электромеханическое, какое лучше

Сегодня вряд ли кого-то можно удивить наличием в эл.щитке Устройство защитного отключения. Большинство поняло, что это необходимость, а не излишество. Но, все таки не каждый знает, что Устройство защитного отключения могут быть самыми разными. На внешний вид они все одинаковые, впрочем внутреннее исполнение может значительно различаться.

В зависимости от выполнения внутренней защиты Устройство защитного отключения бывают электромеханическими или электронными.

Грамотнее их стоит разумеется именовать практично зависящие и не зависящие от напряжения цепи.

Как же их отличить один от одного и в чем разница их работы?

Электромеханическое УЗО

Для того, чтобы отключилось электромеханическое Устройство защитного отключения необходимо лишь одно требование:

В таком случае энергетическим источником для выключения устройства считается сам сигнал, т.е. дифференциальный ток на который оно реагирует. При этом срабатывание Устройство защитного отключения не зависит от того, есть ли напряжение 220В в проводке либо нет.

В середине устройства находится маленький преобразователь электрической энергии. Который играет больше роль механизма исполнения, чем сигнального (в отличие от электронного). Как только ток утечки возникает в защищаемой проводке, в обмотке преобразователя электрической энергии создается напряжение, которое заставляет включаться реле, после этого механически выключается само Устройство защитного отключения.

Электронное УЗО

Чтобы отключилось электронное Устройство защитного отключения, уже необходимо два условия:

?есть ток утечки
?есть сетевое напряжение

Это значит, что для его работы должен быть чужой источник питания. Главный компонент подобных Устройство защитного отключения — электронная плата. И чтобы она сработала должен быть внешний источник напряжения.

Где его взять? Это ни какая-нибудь батарейка или аккумулятор. Внешний источник — это напряжение 220В в самой сети. Аналогичным образом, если к Устройство защитного отключения не подойдет напряжение, это устройство включаться не будет.

На основе аналогичных электронных Устройство защитного отключения часто делаются такие домашние аппараты защиты как УЗО-розетки или УЗО-вилки.

К примеру в странах Европы в определенных государствах на все устройства такого типа (зависящие от напряжения в цепи) запрещено наносить сертификационный символ качества. Кроме того, ставить их в сеть не запрещается лишь после устройств, не зависящих от питания цепи.

Схема установки

УЗО в однофазных и трехфазных системах с L и N проводниками часто используются в сочетании с системой защиты без системы заземления. Подобное расположение обычно встречается в старом жилом фонде.

Схема автоматических выключателей УЗО в заземленной сети 220 В

Модификации для включения в однофазную сеть:

Общая защита для сети 220 В в доме без контура заземления. Устройство устанавливается в распределительном щите. Он устанавливается между главными автоматическими выключателями и другими однопроводными автоматическими выключателями. Устройство гарантирует защиту абсолютно всех отходящих электрических линий в случае возникновения тока утечки. Единственным недостатком такого типа подключения является то, что в случае аварии невозможно определить линию, на которой произошло повреждение.
Общее УЗО на 220 В, счетчик электроэнергии и система заземления.

Следует отметить, что новейшие системы защиты не требуют прокладки питающих линий только сверху или снизу прибора для правильного подключения защиты. Они допускают оба варианта, поэтому при подключении УЗО предварительно внимательно изучите техническую документацию, чтобы избежать ошибок.

Как отличить узо электромеханическое от электронного

Для того чтобы понимать какое устройство защитного отключения перед вами находится электронное или электромеханическое нужно уметь их различать. Многим покажется это трудным, и они скажут, что это под силу только профессионалам. Но уверяю Вас это не так, здесь нет ничего сложного. Достаточно лишь знать некоторые нюансы.

Итак, есть несколько способов, как отличить электромеханическое УЗО от электронного. Изучив их, Вы с уверенностью сможете определять, какой тип УЗО

перед вами. Сейчас рассмотрим подробно каждый из них.

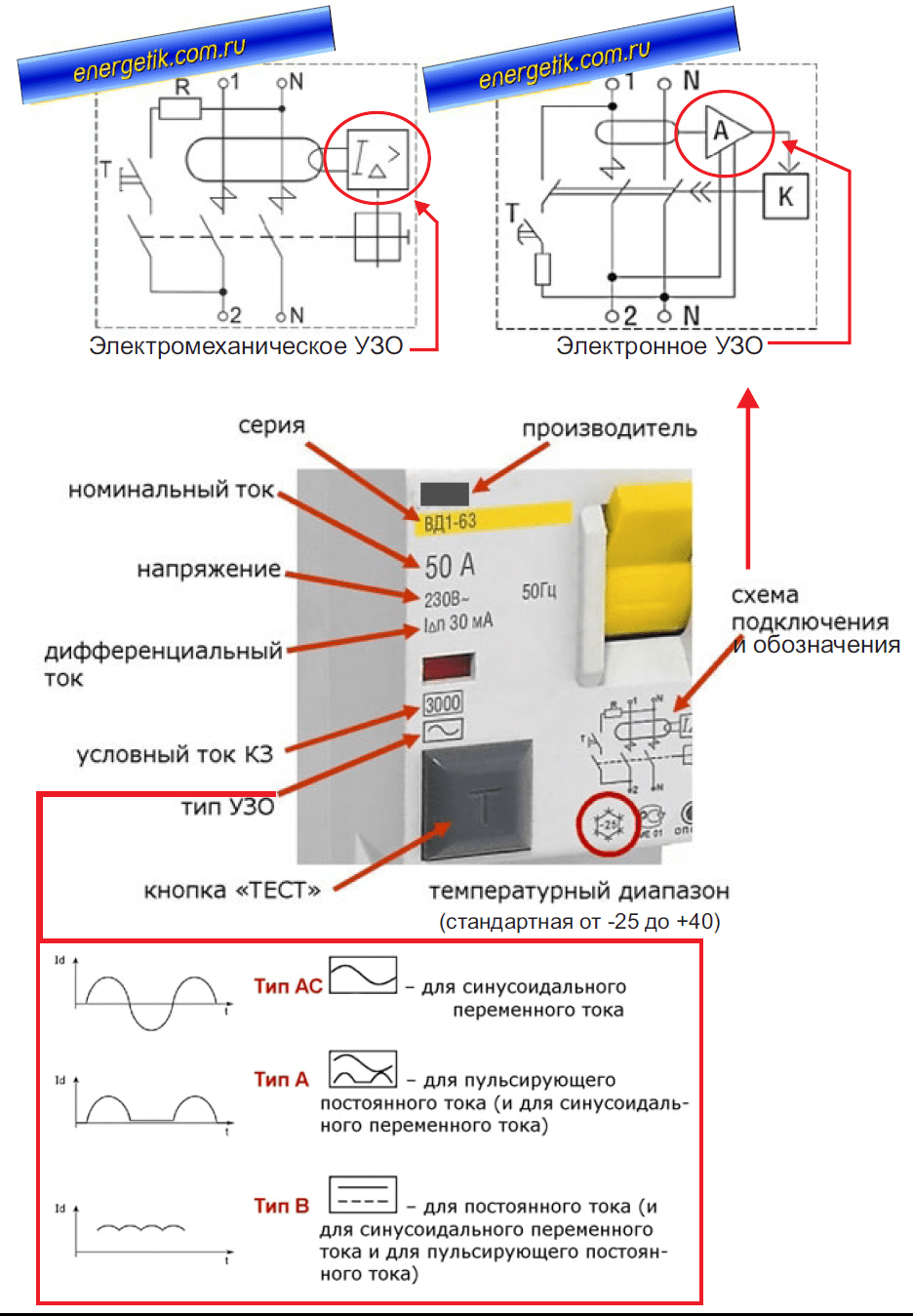

1.Схема изображенная на корпусе УЗО

Первый способ и самый простой это изучить схему, которая изображена на корпусе УЗО. На любом защитном устройстве наносится электрическая схема. Если научиться читать и распознавать эти схемы можно легко определять не только тип устройства. Кстати говоря, если помните, то в статье о том, как отличить УЗО от дифавтомата мы уже сталкивались с подобными схемами. Если присмотреться, то между отображенными схемами на электромеханическом УЗО и электронном

есть небольшие отличия.

На схеме электромеханического УЗО или дифавтомата отображается дифференциальный трансформатор (через который «продеты» фаза и ноль), вторичная обмотка этого трансформатора, а также поляризованное реле которое соединено со вторичной обмоткой. Поляризованное реле уже непосредственно действует на механизм отключения. Все это отображено на схеме. Нужно только понять, какой фигурой обозначен каждый вышеописанный элемент.

Дифференциальный трансформатор обозначен в виде овала вокруг фазного и нулевого провода. От него отходит виток вторичной обмотки, который связан с поляризованным реле. На схеме поляризованное реле обозначается в виде прямоугольника или квадрата (в нашем случае это квадрат). Пунктирная линия от реле означает механическую связь со спусковым механизмом отключения.

Еще здесь обозначена кнопка ТЕСТ со своим сопротивлением (сопротивление позволяет создать утечку рассчитанного номинала). Как видите в электромеханическом УЗО нет никаких электронных плат и усилителей. Конструкция состоит из чистой механики.

Теперь рассмотрим электронное УЗО

. Я для примера буду использовать электронный дифавтомат от фирмы IEK марки АВДТ32 С20, с током утечки 30 мА.

Как видно из схемы на корпусе электронного дифавтомата обозначено практически все тоже самое, что и на электромеханическом защитном устройстве.

Но если присмотреться, то можно увидеть что между дифференциальным трансформатором и поляризованным реле есть дополнительный элемент в виде прямоугольника с буквой «А». Это та самая электронная плата с усилителем.

Кроме того видно что к этой плате подходят два провода «фаза» и «ноль». Это как раз и есть тот внешний источник питание, который необходим для полноценной работы такого типа УЗО.

Не будет питание, не будет работать и УЗО. Не зависимо от того есть утечка или нет.

2.Внешний источник питания – тест с помощью батарейки.

Второй способ немного сложнее первого, так как при себе нужно иметь дополнительные элементы — батарейку и провода для подключения. Вроде ничего сложного, но согласитесь их не всегда удобно применить, особенно если вы находитесь в магазине. На рынке еще могут вам разрешить ими воспользоваться, но в лидирующих магазинах электронной продукции вам точно в этом откажут (ну какой менеджер согласится, чтобы при нем курочили узо или дифы).

Итак, для теста нам понадобится самая обычная заряженная батарейка, любая (пальчиковая, крона и т.п.) У меня под рукой оказалась батарейка типа крона на 9 В.

Берем электромеханическое УЗО

, к верхней клемме прикручиваем один проводок, к нижней клемме ТОГО ЖЕ ПОЛЮСА прикручиваем другой проводок

Хочу заметить, что абсолютно не важно к какому из полюсов вы будите прикручивать провода к фазному или к нулевому. Но если сверху вы подключили провод на клемму фазного полюса, то и внизу также нужно подключать провод к фазному полюсу иначе не будет замкнутой цепи

Теперь включаем наше УЗО (АВДТ) и замыкаем концы торчащих проводов на батарейку. В момент, когда повода замкнутся на клеммы батарейки, через полюс УЗО начнет протекать ток. УЗО должно отключиться.

Если этого не произойдет, поменяйте полярность батарейки, то есть поменяйте местами полюса «+» и «-». Если УЗО отключится, с уверенностью в 200 % можно сказать что оно электромеханического типа

Электронное УЗО на такой тест ни как не отреагирует, потому что для его срабатывания дополнительно требуется наличие напряжения на электронной плате.

Электромеханический дифавтомат или электронный – что лучше?

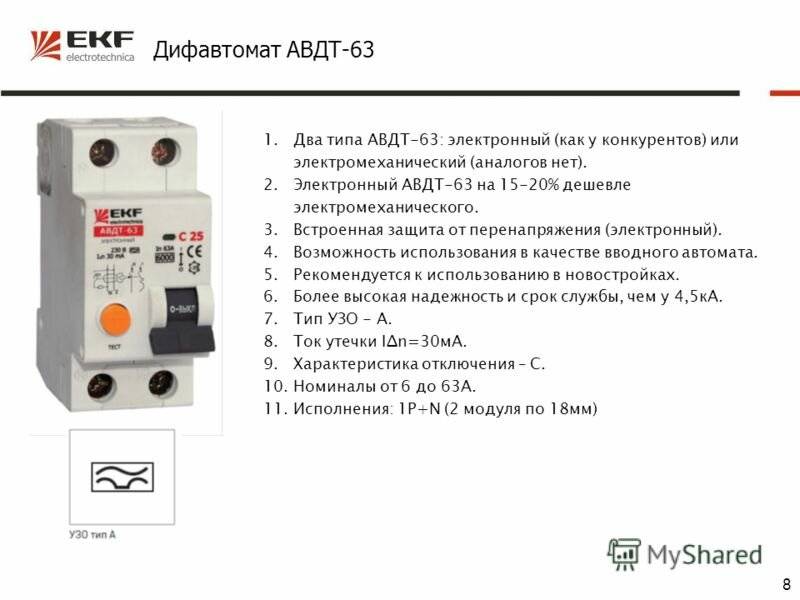

Так же, как и УЗО, дифференциальные автоматы производятся либо с электромеханическим отключением, либо с электронным устройством отключения. Электромеханическое устройство не требует дополнительной энергии для своей работы. Энергия берется из источника тока утечки. Поэтому дифференциальный трансформатор, который регистрирует эти токи в электромеханических устройствах, имеет большие размеры. Такие размеры трансформатору нужны, чтобы превратить небольшой сигнал в напряжение, достаточное для срабатывания устройства. Большие размеры трансформатора увеличивают габаритные размеры всего устройства.

Номинальный ток

УЗО имеет еще один важный параметр – номинальный ток, который необходимо учитывать при расчетах. При работе в пределах номинала, прибор гарантированно будет выполнять свои функции как угодно долго.

Автоматы защиты от перегрузок, которые устанавливаются на каждую группу электроснабжения, имеют номинал: 16, 20, 25, 32 ампера и так далее. Но при достижении этих значений прибор не отключится.

Его характеристики таковы, что он начинает отключаться при значениях превышающих номинал в 1,13-1,45 раза, только благодаря тепловому расцепителю. Происходит выключение через один-два часа. А для быстрого отключения ему нужно превышение номинала от трех до пятнадцати раз. Данную особенность автомата защиты от перегрузок и короткого замыкания нужно учитывать.

Прибор отключения устанавливается с номинальным током всегда на уровень выше. Например, если от перегрузок и короткого замыкания стоит 32 амперный автомат, то устройство защитного отключения должно быть 40 ампер.

Поэтому в квартире, для которой производился расчет, противопожарный прибор УЗО будет иметь ток отключения и номинальный 100 mA и 63 A соответственно. У стиральной машинки будет устройство 10 mA/16 A. Для второй группы освещения – устройство с пределом 10 mA/25 А. Остальные приборы УЗО имеют пределы 30 mA/32 А.

Все УЗО разделяются между собой по принципу внутреннего устройства, то есть могут быть двух видов: электронными или электромеханическими.

Главной особенность электромеханических УЗО является срабатывание независимо от того есть напряжение в сети или нет.

Тока утечки будет вполне достаточно, чтобы оборудование сработало, в это время в ток возникает во вторичной обмотке трансформатора, что и является причиной активации реле, а соответственно и пускового механизма.

Для того, чтобы сработал электронный УЗО без напряжения не обойтись, в силу совершенно иных принципов работы.

Отличия электронного и электромеханического УЗО

Внутри них расположен усилитель и плата к нему, которая срабатывает на наличие даже небольшого тока во вторичной обмотке. Плата увеличивает имеющийся ток и передает импульс, силы которого достаточно для того, чтобы активизировать реле.

Именно поэтому в конструкции таких УЗО трансформатор меньшей величины.

Электромеханические агрегаты обладают несложной, но при этом более надежной конструкцией, поэтому во время работы они реже ломаются. А вот вывести из строя электронное устройство можно при небольшом импульсе в сети.

В этом случае необходимо будет менять микросхему или полупроводники. Несмотря на это, большая популярность электронных УЗО вызвана их меньшей стоимостью.

Более того, современные разработки позволили оснастить такое оборудование дополнительной защитой от скачков в напряжении. Как только произойдет скачок, дифавтомат сам отключится.

Есть несколько других способов, как отличить эти два вида УЗО между собой.

Самый сложный – посмотреть схему внутри. Если это электромеханическое устройство, то на его схеме будет показан трансформатор дифференциального типа, у которого вторая обмотка соединена сразу с реле.

Схематически реле может изображаться в виде квадрата, иногда прямоугольника. Схематически не должно быть показана связь с сетью питающей узел.

Если рассматривать схематическое изображение на УЗО электрического типа, то плата на нем будет изображена треугольником. На схеме видны линии от питания.

Чтобы отличить одно устройство от другого можно использовать простую батарейку. Включаем оборудование и соединяем его полюса двумя проводами с ней.

Таким образом, мы провоцируем скачок тока, в результате чего, если это электромеханическое УЗО, то реле отключится. Соответственно если отключения не произошло, значит перед нами электронный вариант.

Если нет под рукой батарейки, найдите постоянный магнит среднего размера и поднесите его к корпусу рассматриваемого оборудования. При этом обязательным условием является включенное состояние агрегата. Поводите магнитом вдоль боковой стороны и передней панели. Если реле не сработает перед вами электронное оборудование, а если сработает – электромеханическое.

Пишите комментарии,дополнения к статье, может я что-то пропустил. Загляните на карту сайта, буду рад если вы найдете на моем сайте еще что-нибудь полезное.

Схемы подключения ВДТ

Питание (электричество) можно подавать, как на нижние, так и на верхние контакты УЗО – это утверждение относится ко всем ведущим производителям электромеханических УЗО.

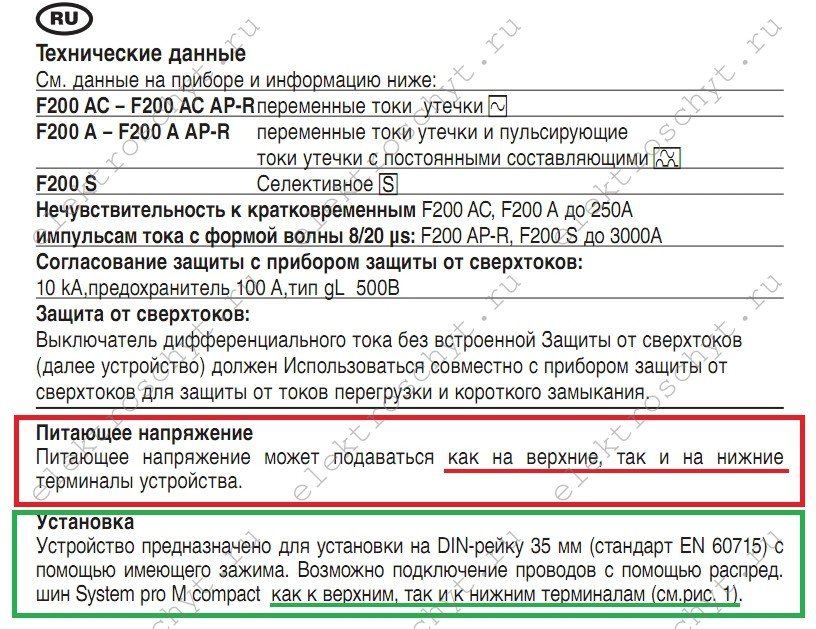

Пример из инструкции для УЗО ABB F200

Я разделяю схемы подключения УЗО на 2 вида:

1. Это стандартная схема подключения, одно УЗО один автомат. Помним, что УЗО выбирается с номинальным током на ступень выше, чем автомат? Если автомат у нас на кабельной линии 25А, то УЗО следует выбрать на 40А. Ниже показан пример схемы подключения УЗО для электроплиты (варочной поверхности).

Но, если у нас квартира или частный дом, где кабельных линий штук 20-30, то щиток у нас по первой схеме подключения будет огромных размеров, да и стоимость его выйдет, как бюджетная иномарка)). Поэтому производителями допускается установка одного УЗО на группу автоматов. Т.е. одно УЗО на несколько автоматов

Но здесь важно соблюдать следующее правило, сумма номинальных токов автоматов не должна превышать номинальный ток УЗО. Если у нас УЗО на три автомата, например автомат 6 А (освещение) + 16 А (розетки в комнате)+16 А (кондиционер) = 38 А

В этом случае мы может выбрать УЗО на 40 А. Но не стоит «навешивать» на УЗО более 5 автоматов, т.к. любая линия имеет естественные утечки тока (соединения кабелей, сопротивления контактов автоматов, розетки и т.д.) в итоге получите сумму утечек, которая превышает ток отключения УЗО, и оно у вас будет периодически срабатывать без видимой на то причины. Или если установить перед УЗО автомат с меньшим номинальным током, то можно “цеплять” к УЗО автоматы, не задумываясь об их номинальных токах, но, конечно, помним, что более 5-ти автоматов подсоединять к УЗО не следует, т.к. сумма естественных утечек тока в кабелях и приборах будет высока, и близка к уставке УЗО. Что приведет к ложным срабатываниям. Из данной схемы видно, что сумма номинальных токов отходящих автоматов 16+16+16=48 А, а УЗО у нас на 40А, но перед УЗО у нас стоит автомат на 25А и в этом случае УЗО у нас защищено от сверхтоков. Данная схема позаимствована из статьи, где я менял автоматы и УЗО в квартирном щитке.

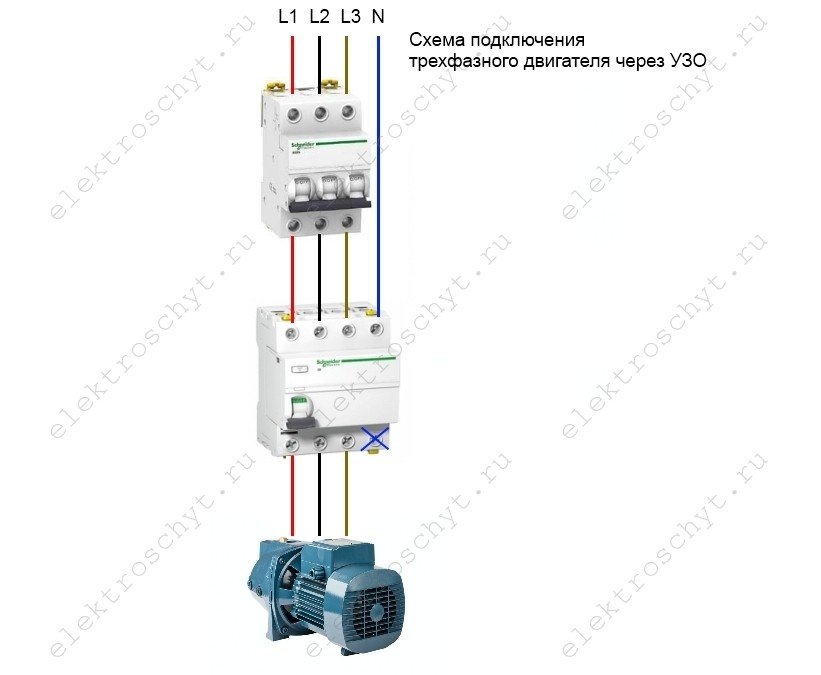

Схема подключения трехфазного электродвигателя

Собственно ничего сложного в этом нет, для корректной работы трехфазного УЗО нулевой проводник мы подключаем на нулевую клемму УЗО со стороны питания, а со стороны двигателя она остается пустая.

УЗО следует проверять не реже, чем 1 раз в месяц. Делается это достаточно просто, достаточно нажать на кнопку “ТЕСТ”, которая есть на любом УЗО.

УЗО обязано отключиться, делать это следует при снятой нагрузке, когда выключены телевизоры, компьютеры, стиральная машинка и т.д., чтобы лишний раз не “дергать” чувствительное оборудование”.

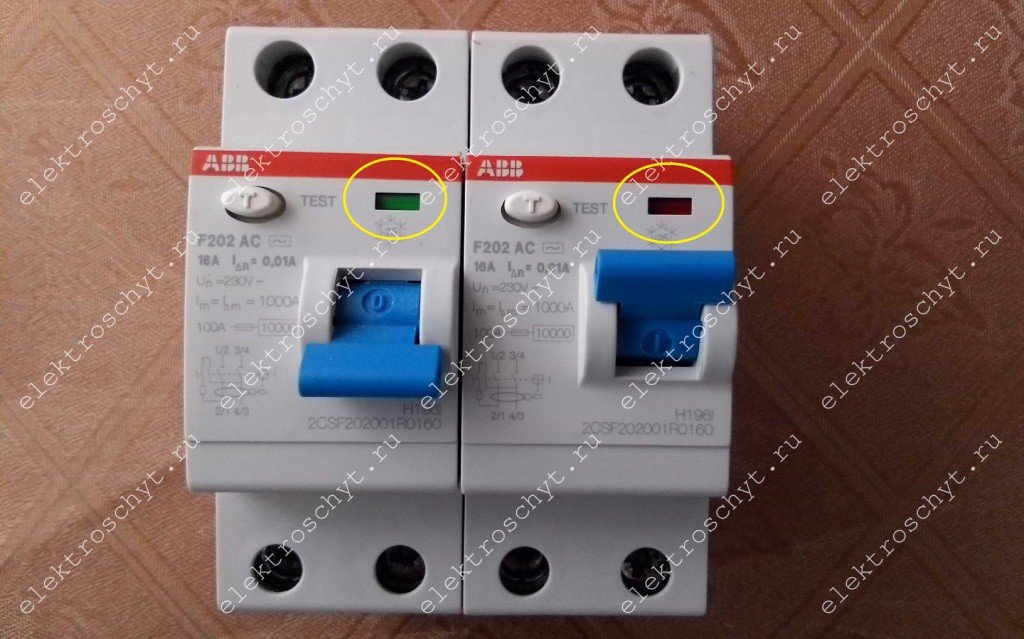

Мне нравятся УЗО АББ, у которых как и у выключателей АББ серии S200, есть индикация включенного (красный цвет) или отключенного (зеленый цвет) положения.

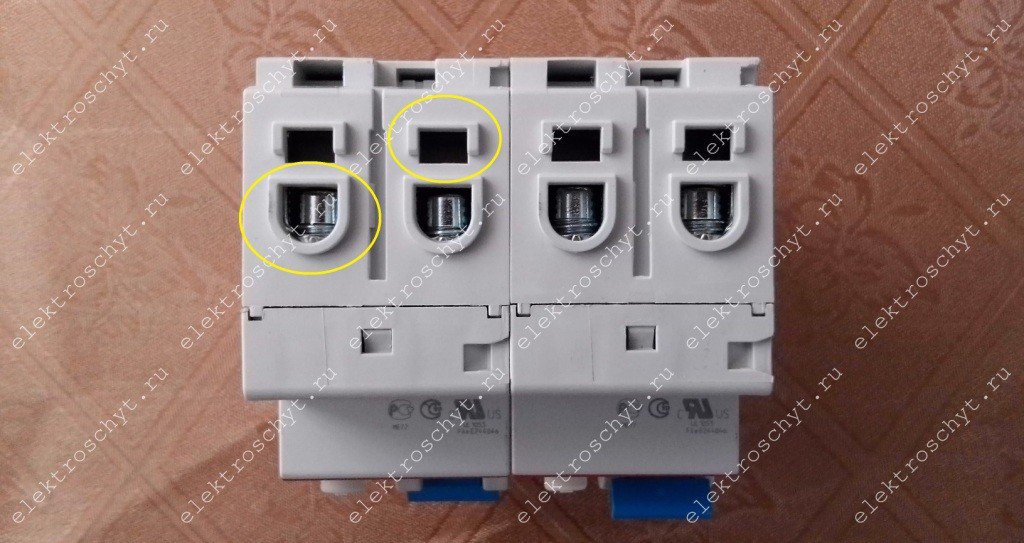

Также, как у выключателей ABB S200, есть по два контакта на каждом полюсе сверху и снизу.

Спасибо за внимание

if (w.opera == «») {
d.addEventListener(«DOMContentLoaded», f, false);
} else { f(); }
})(window, document, «_top100q»);

Какое УЗО лучше электронное или электромеханическое?

УЗО по принципу внутреннего исполнения делятся на два типа — это электронные и электромеханические. Оба типа выполняют защиту от утечек тока одинаково. Тогда в чем их различие? В двух словах их различие заключается в том, что для работы электронного УЗО требуется внешнее электропитание, а электромеханическому типу оно не нужно. Тоже самое касается и дифавтоматов, так как УЗО является их составной частью.

Почему возникает вопрос, какое выбрать УЗО электронное или электромеханическое? Вроде бери любое, так как они одинаково выполняют свои функции. Ниже попробуем разобраться с этим вопросом.

Вот пример электронного УЗО:

За правильную работу электронного УЗО отвечает плата усилителя. Для ее работы требуется внешнее питание, так как ни одна плата без него работать не будет. Где взять это внешнее питание? Внутри данных устройств никаких батареек нет, поэтому они получают электропитание от внешней сети. Если есть дома «свет», то защитное устройство работает. Если «света» нет, то оно не работает, да и не нужно чтобы оно работало, так как все равно защищать не от чего. На первый взгляд тут можно больше ни о чем не думать. Однако это не так.

Во внешней сети электропитания квартир часто происходят не штатные (аварийные) ситуации. Это скачки (перепады) напряжения, которые очень опасны для электронного оборудования, т.е. и для электронных УЗО и дифавтоматов.

Во-первых, например, отгорел нулевой проводник питающий вашу квартиру в этажном щитке. В такой ситуации на плату усилителя будет приходить только одна «фаза». Плата уже работать не будет, т.е. не будет фиксировать ток утечки и передавать импульс на реле. Тут электронное УЗО не сработает при появлении тока утечки. Это актуально в старых домах, где электропроводка находится в плачевном состоянии. Такая ситуация опасна для человека.

Во-вторых, например, отгорел магистральный нулевой проводник, который проходит по всему стояку многоэтажки. Тут произойдет изменение напряжения в розетках квартир. Там где будет включена большая нагрузка напряжение в розетках будет падать и стремиться к нулю. Там где включена самая минимальная нагрузка напряжение в розетках будет расти и стремиться к 380 В. В ситуации с превышением напряжения электронное УЗО не сработает, а просто выйдет из строя его плата усилителя. Если вдруг произойдет появление опасного потенциала на корпусе бытовых приборов, то УЗО эту утечку не зафиксирует и не спасет человека от поражения электрическим током. Это тоже очень опасно.

Также в сети бывают кратковременные скачки или перепады напряжения вызванные и другими факторами. От них тоже может пострадать плата усилителя электронного УЗО и вывести его из строя. Такие скачки вы можете не заметить и не будете знать, что ваше защитное устройство в щитке уже не работает. Не зря рекомендуют проверять их работу каждый месяц нажатием кнопки «Тест».

Как вы уже поняли, что при появлении разных нештатных ситуаций в сети электроснабжения электронное УЗО может потерять свои защитные функции.

Вот электромеханическому УЗО внешнее питание не требуется и оно будет выполнять свои функции во всех выше перечисленных ситуациях. Поэтому стоит выбирать себе домой электромеханические УЗО и дифавтоматы, так как их конструкция более надежная. Как их различить читайте тут.

Вот пример электромеханического АВДТ:

Это еще не весь вывод по выбору защитных устройств. Продолжим.

Сегодня выпускают электронные УЗО и дифавтоматы со встроенной защитой от превышения напряжения. Например, это модели EZ9R7. и EZ9R8. от Schneider Electric. Правда они выпускаются только на 40 А и 63 А с защитой от токов утечки 100 мА и 300 мА. Их можно использовать как вводные противопожарные УЗО. Они имеют встроенную защиту от перегорания бытовых электроприборов при повышении напряжения до 280 В. Поставив в щиток такое УЗО можно быть уверенным, что оно не выйдет из строя при возникновении разных скачков напряжения.

Другая очень хорошая мера защиты от нестабильности внешней сети это использование реле напряжения УЗМ-51М от «Меандра». Если на вводе в своем распределительном щитке вы устанавливаете данное устройство, то тогда можно смело выбирать электронные УЗО и дифавтоматы. Они будут защищены от повышенного напряжения с помощью данного реле.

В итоге какое выбрать УЗО электронное или электромеханическое должно решаться исходя из конкретной ситуации. Конечно можно брать только электромеханические модели и ни о чем больше не думать. Однако электронные типы защитных устройств стоят иногда дешевле и могут иметь более компактные размеры (1 модуль), что бывает важным критерием при их выборе.

А вы какие УЗО и дифавтоматы используете у себя дома?

Преимущества и недостатки приборов

Сравнение достоинств и недостатков защитных устройств обоих типов удобно выполнить в табличной форме.

Параметр устройства	Электронное	Электромеханическое
Стоимость	выше	меньше
Конструкция	упрощенная	сложная
Чувствительность	повышенная	пониженная
Функционирование при обрыве «нуля»	нет	да
Функционирование при значительном падении напряжения	нет	да
Вероятность отказа при импульсных перенапряжениях	выше	ниже

В качестве итога следует отметить, что наиболее подходящим вариантом для монтажа в квартирный электросчетчик является все же электромеханический дифавтомат либо УЗО. Именно такой тип устройства широко представлен на современном отечественном рынке.
