Что такое экодом? пассивный дом. особенности конструкции экодома

Как обеспечивается энергосбережение и автономность дома?

Одна из характерных особенностей экологического коттеджа заключается в последовательном использовании энергосберегающих технологий. Основа энергосбережения — хорошая теплоизоляция стен, потолка и пола. Утепляют фундамент и кровлю. Она позволяет сохранить тепло, сэкономить внутреннюю энергию, не допустить попадания снаружи холодного воздуха.

Последовательное применение энергосберегающих технологий может привести к тому, что загородный коттедж станет полностью автономным от источников извне. То есть он не будет зависеть от поселковой инфраструктуры, включающей централизованные водоснабжение и канализацию, газовые магистрали, электросети. Главные достоинства такого жилища заключаются в отсутствии необходимости платить за электричество и тепло, в доступном обслуживании и минимальном влиянии на окружающую среду.

В целом автономный дом в условиях нашего климата имеет следующие особенности:

отсутствие или минимальное количество окон на северной стороне;
расположение в северном крыле технических и подсобных помещений;
наличие рекуперации тепла в вентиляционной системе (возвращает тепло в помещение);
хорошее утепление и герметичность;
очистка от внутренних загрязнений.

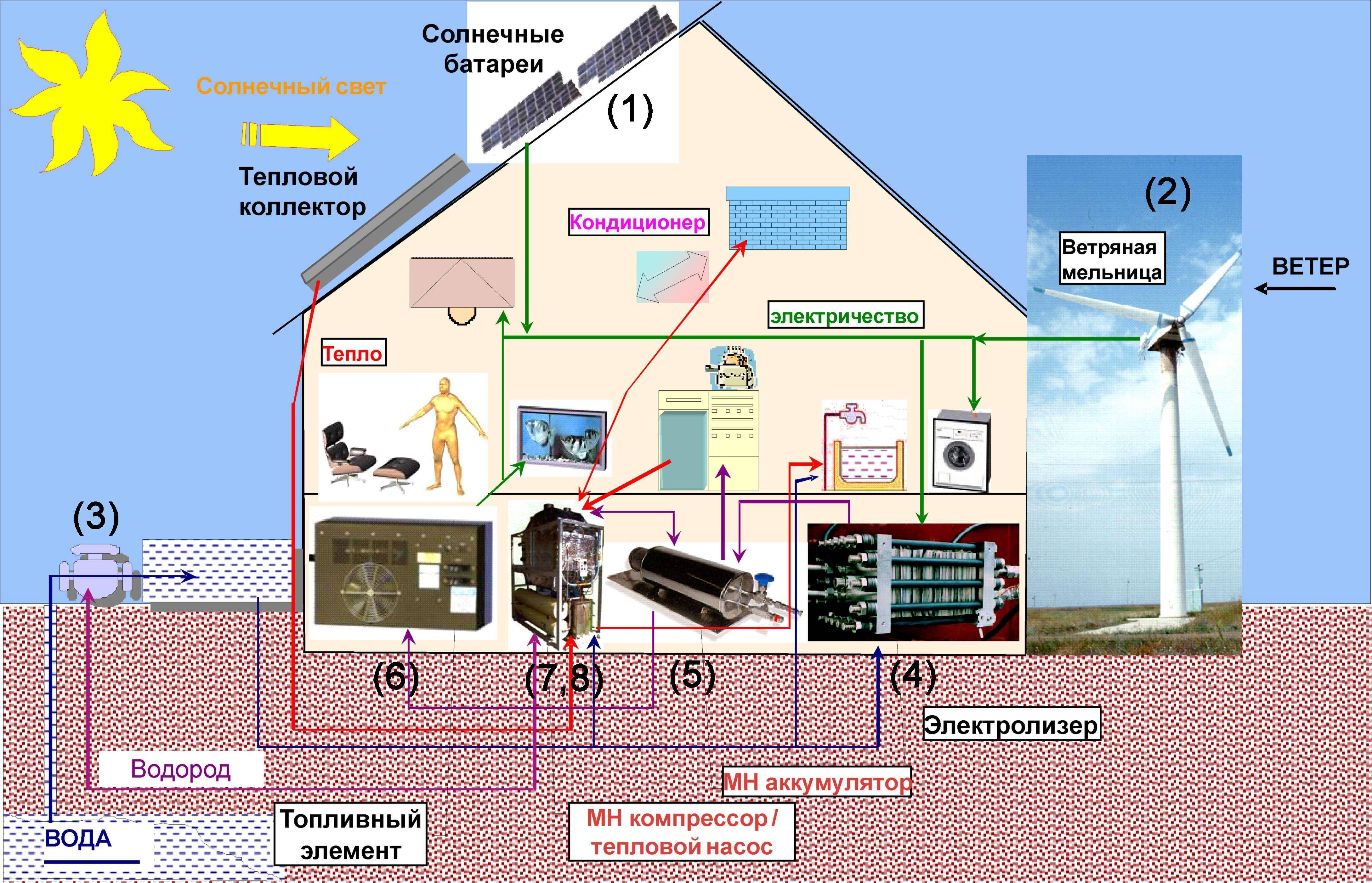

Где взять тепло, свет и воду в автономном коттедже?

Электроэнергию привыкли получать централизованно — по линии электропередач. В обществе сформировалось мнение, что производство электроэнергии — дело крупных компаний, электричество вырабатывается исключительно на гидро-, атомных и теплоэлектростанциях. Однако в масштабах экологического дома электричество вполне можно получать самостоятельно, используя один из альтернативных способов:

ветряк — актуально в местностях, где постоянно дуют ветры достаточной силы;
солнечные панели — применяются в регионах с большим количеством солнечных дней в году, на участках с хорошей экспозицией;
мини-гидроэлектростанции — хороший вариант для домовладения, по территории которого протекает река или ручей.

Все эти альтернативные способы пригодны для производства электроэнергии в небольших объемах. Но потребности одного домовладения можно перекрыть полностью.

Экодом с его высокими показателями по энергосбережению прекрасно сохраняет тепло

Некоторые passive houses, в которых технология доведена до совершенства, вообще не нуждаются в отоплении — для поддержания оптимальных температурных условий достаточно того тепла, которое попадает в окна с солнечными лучами и производится обитателями. Важно только, чтобы площадь остекления была максимальной

При необходимости устраивается отопительная система, в которой в качестве источника тепла используется биотопливо, производимое прямо на участке, или электричество от собственного ветрогенератора или солнечных батарей.

Еще один способ получить тепло в дом — тепловой насос. Это направление технологии весьма перспективное, но устройство теплонасоса — предприятие весьма затратное. Зато технология позволяет получить полностью бесплатное тепло и не зависеть от внешних факторов.

Воду получают путем сбора в специальный резервуар атмосферной влаги, используют родники, скважины, колодцы. Устраивается автономная канализационная система на основе современного септика. Стоки очищаются в ней до 90%, а это дает возможность использовать их для полива или технических нужд.

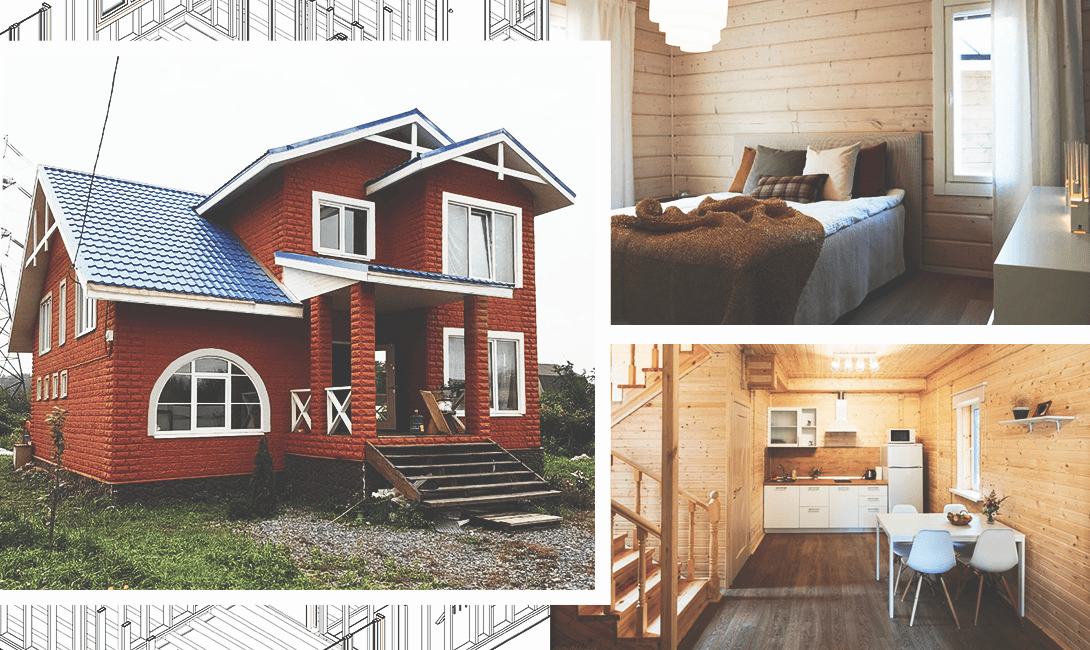

Внешняя и внутренняя отделка

Если на большинстве перечисленных работ и материалов сэкономить не получится, то здесь можно уменьшить траты, выбрав менее дорогостоящую отделку. В качестве внешней отделки тебе доступны имитация бруса, виниловый или фиброцементный сайдинг, облицовочный кирпич, фасадные панели и другие материалы. Как рассказали специалисты из «Сканди ЭкоДом», самый недорогой вариант — имитация бруса без покраски. Она в среднем обойдется на 56 % дешевле, чем фиброцементный сайдинг.

Что касается внутренней отделки, то здесь тоже можно сэкономить. Специалисты «Сканди ЭкоДом» предлагают различные варианты — от предчистовой до отделки под ключ. Для данного дома предчистовая отделка (гипсокартон на стенах и потолках, а также предчистовое напольное покрытие) обойдётся в сумму от 350 тысяч рублей. Отделка под ключ будет стоить уже от 860 тысяч рублей, в зависимости от выбора материалов (от простых обоев до деревянной вагонки из ценных пород, от недорогого ламината до паркета и натурального камня).

Отметим, что мы специально взяли такой дорогой дом, чтобы не вводить тебя в заблуждение самыми дешёвыми вариантами и не показывать, что строительство дома якобы вообще не скажется на кошельке. У «Сканди ЭкоДом» есть и менее дорогостоящие варианты. К примеру, площадью 116 квадратных метров обойдётся тебе в 1 218 200 рублей за «коробку» и в 1 832 450 рублей за чистовую отделку. Есть и совсем бюджетные варианты, например площадью 70 квадратных метров за 1 375 855 рублей за чистовую отделку. Даже если прибавить сюда стоимость участка (около 500 тысяч рублей за 6 соток в ближайшем к столице Подмосковье), то такой дом со всеми тратами на подключение коммуникаций выйдет примерно в два миллиона рублей. Смотрится очень привлекательно, особенно на фоне хрущёвок в области, которые продают за более высокую стоимость.

Кстати, есть ещё один вариант сэкономить — заказать полную отделку дома в «Сканди ЭкоДом», а не покупать материалы самостоятельно, так как компания закупает материалы у дилеров и получает скидку до 15 % от розничных цен.

Какой бы проект в «Сканди ЭкоДом» ты ни выбрал, твой дом будет экологически чистым, надёжным, долговечным, комфортным и выгодным.

Мастер-класс: строим недорогой энергоэффективный экодом

Построить такой дом можно самостоятельно, причем необязательно на это придется потратить много денег. Пошаговая инструкция ниже поможет вам построить энергоэффективный экодом из соломы.

Последовательность действий Описание Шаг 1. Заливка фундамента Фундамент для будущего экодома заливают монолитный. Это довольно сложная работа, и в одиночку не справиться – желательно, чтобы в этом процессе участвовали минимум 4 человека. Возможно, лучше доверить это дело профессионалам.Сначала исследуются перепады высоты грунта, затем площадку для постройки тщательно выравнивают, укладывают гидроизоляцию, создают арматурный каркас. Затем заливают бетонный раствор и оставляют на 4 недели. Шаг 2. Укладка рубероида По периметру фундамента будущего экодома – в тех местах, где будут возведены стены – укладывается рубероид для гидроизоляции. Шаг 3. Нижняя обвязка стены Следующий шаг – укладка обвязки стен. Ширина ее составляет 40 см, соответственно, и толщина стен будет такой же

Важно отметить, что нижнюю обвязку можно утеплить – например, эковатой, льняным утеплителем. Шаг 4. Стены Стены в экодоме – это сэндвич-панели, плотно набитые соломой

Их устанавливают и скрепляют между собой с помощью мощных саморезов и шуруповертов. Также они фиксируются к нижней обвязке. Шаг 5. Установка перемычек В оконных и дверных проемах устанавливают надежные перемычки – это также панели, набитые соломой. Шаг 6. Окончание работ с установкой сэндвич-панелей Сэндвич-панели установлены: в итоге получается такая каркасно-соломенная конструкция – надежные стены будущего энергоэффективного экодома. Шаг 7. Верхняя обвязка стены Следующий шаг – сверху стены скрепляются верхней обвязкой. На нее устанавливается мауэрлат. Шаг 8. Основание крыши Далее происходит монтаж стропильной системы. Стропила между собой соединяют также с помощью болтов и саморезов, с использованием крепежных металлических уголков и пластин. Шаг 9. Кровля Сверху стропил настилается сплошная обрешетка, изготовленная из фанеры, произведенной с использованием биоклея – такой материал идеален для экодома. Поверх нее обустраивается контробрешетка, на которую закрепляется кровельная солома. Шаг 10. Установка окон и дверей Когда крыша полностью готова, можно переходить к установке окон и дверей. Их также важно выбирать правильно – хорошо подойдут те, что изготовлены из стеклокомпозита или дерева. Шаг 11. Облицовка фасада Дело за малым – за облицовкой фасада. Ее производят с помощью панелей, изготовленных с использованием стружки и глины. Затем фасад можно оштукатурить глиняным раствором и покрасить экологически чистой краской

Стены Стены в экодоме – это сэндвич-панели, плотно набитые соломой. Их устанавливают и скрепляют между собой с помощью мощных саморезов и шуруповертов. Также они фиксируются к нижней обвязке. Шаг 5. Установка перемычек В оконных и дверных проемах устанавливают надежные перемычки – это также панели, набитые соломой. Шаг 6. Окончание работ с установкой сэндвич-панелей Сэндвич-панели установлены: в итоге получается такая каркасно-соломенная конструкция – надежные стены будущего энергоэффективного экодома. Шаг 7. Верхняя обвязка стены Следующий шаг – сверху стены скрепляются верхней обвязкой. На нее устанавливается мауэрлат. Шаг 8. Основание крыши Далее происходит монтаж стропильной системы. Стропила между собой соединяют также с помощью болтов и саморезов, с использованием крепежных металлических уголков и пластин. Шаг 9. Кровля Сверху стропил настилается сплошная обрешетка, изготовленная из фанеры, произведенной с использованием биоклея – такой материал идеален для экодома. Поверх нее обустраивается контробрешетка, на которую закрепляется кровельная солома. Шаг 10. Установка окон и дверей Когда крыша полностью готова, можно переходить к установке окон и дверей

Их также важно выбирать правильно – хорошо подойдут те, что изготовлены из стеклокомпозита или дерева. Шаг 11

Облицовка фасада Дело за малым – за облицовкой фасада. Ее производят с помощью панелей, изготовленных с использованием стружки и глины. Затем фасад можно оштукатурить глиняным раствором и покрасить экологически чистой краской.

Материалы для стен экодома

Для строительства выбирают только экологически корректных претендентов. К ним традиционно относится дерево, камень и кирпич. В последнее время (в Европе) к этой тройке «примкнули» отходы — бетона, стекла, металла. Например, в Германии есть специальные заводы, где их перерабатывают, получая материалы, подходящие для строительства энергоэффективных зданий.

Если уже, в общих чертах, понятно, что такое экодом, то можно переходить к знакомству с экологически чистыми материалами, которые теперь используют для строительства безопасных зданий. К ним относится всем известные «супернатуралы»: это гипс, глина, грунт, дерево, камень и кирпич, солома, стекло.

Дерево

Оно для создания экодома — вариант идеальный. Древесина безукоризненно вписывается в природный ландшафт, ее любят за теплоту, многие отмечают положительную энергетику дерева. Для сооружения стен используют как бревна, так и брус. Готовый сруб утепляют мхом либо паклей. Каркасные дома — второй вариант. В этом случае деревянную конструкцию комбинируют с экологически чистыми теплоизоляционными материалами.

Невероятно привлекательна способность дерева «дышать»: в таком здании будет комфортно и в жару, и в зимний период. Недостатки древесины известны: это боязнь влаги, а значит, вероятность гниения, появления плесени, пожароопасность, достаточно высокая цена, если сравнивать с «соперниками» по природе.

Арболит

Его второе название — древобетон, так как легкий бетон на 80-90% состоит из древесной щепы и других органических добавок. Если говорить об уровне комфорта, то такие экодома немногим уступают деревянным. Теплоизоляционные качества материала можно сравнивать с показателями хвойных пород деревьев, однако живая угроза ему не страшна. Здания из арболита можно строить на сложных грунтах.

Плюсы древобетона: низкие теплопотери, паропроницаемость, морозоустойчивость, простота обработки. Минусы — влагопоглощение, требующее надежной отделки, некоторые производители, использующие недопустимые, вредные компоненты.

Стены из прессованного грунта

Здание, сооруженное из блоков, состоящих из влажного грунта, мелких камней, глины и песка, пользуются популярностью не зря. Толщина стен таких зданий составляет от 600 мм или более, они создают идеальный микроклимат в помещении, отлично сохраняют прохладу летом и тепло в морозы. К преимуществам относится доступность компонентов этого экологичного стройматериала.

Главные достоинства экодомов «из земли» — устойчивость к возгоранию, минимальные расходы, прочность. Недостатки — довольно низкий уровень теплоизоляции, высокое влагопоглощение, сложный выбор облицовочного материала.

Стены из самана

Смесь из глины и соломы — проверенный состав, доказавший свои хорошие качества уже очень давно. Несмотря на появление новых материалов, многие хозяева до сих пор отдают предпочтение именно саманным блокам. Строение получается надежным, прочным (в том числе, на изгиб) и теплым, находиться внутри такого дома очень комфортно.

Плюс материала — его пожаробезопасность, паропроницаемость. Минусы саманных кирпичей — высокая степень водопоглощения, длительная и значительная усадка стен. Она требует, чтобы высота стен была на 200-300 мм больше, чем в обычных зданиях.

Соломенные блоки

Этот материал может применяться в качестве утеплителя деревянного каркаса, такой вариант — хорошая, недорогая альтернатива «вредной» минеральной вате. Если прессованные соломенные блоки выбирают на роль основного стенового материала, то их прокладывают брусом. Однако такие дома вряд ли спасут жителей холодных регионов.

Плюсы — высокая паропроницаемость, низкая теплопроводность, простота строительства, легкость. Недостатки — влагопоглощение, высокая степень горючести, небольшая прочность и, соответственно, такой же срок службы.

Камень, кирпич

Это самые надежные претенденты в списке, поэтому, несмотря на трудоемкость работ, они остаются востребованными во все времена. Их единственный серьезный минус для экодомов — высокая теплопроводность. По этой причине каменные либо кирпичные стены требуют обустройства очень хорошей теплоизоляции.

Особенности утепления и теплоснабжения

Обычно обогревательная система дома функционирует за счет сжигания органического топлива: мазута, угля, газа и даже дров. Во время процесса сгорания в воздух поступает большое количество продуктов отхода. Как этого избежать? Во-первых, следует максимально утеплить дом, во-вторых, стоит рассмотреть альтернативные источники энергии. Тепловой насос или солнечные батареи требуют немалых первоначальных вложений, а использование кавитатора – вариант достаточно экономичный, хотя и не знакомый большинству владельцев.

Как ни странно, огромную популярность завоевали дома из глины, песка и соломы. Строения круглой формы прекрасно сохраняют тепло в южных районах, но для северных широт с суровыми зимами они не подходят

Обустройство экодома во время строительства

Экологическими материалами для строительства дома считаются любые природные богатства – древесина, камень, кирпич, сделанный, как известно, из глины, сама глина, соломенные блоки.

В северных и умеренных широтах отдают предпочтение деревянным постройкам – теплым, «дышащим», наиболее подходящим для меняющегося климата. В зависимости от типа почвы возводят свайный или ленточный фундамент, на него устанавливают сруб, для строительства которого можно использовать древесину в любом ее проявлении: круглый лес, клееный брус, оцилиндрованное бревно.

Обшивка производится древесной плитой, вагонкой, блок-хаусом. Между стенами сруба и обшивкой прокладывается теплоизоляционные маты с парозащитой. Оптимальный материал для окон – трехслойный клееный брус, обладающий теплопроводностью древесины, но более прочный. Фундамент декорируют камнем или керамикой, которые не только служат элементом украшения, но и защищают нижнюю часть здания от влаги и ветра. Таким образом, дом получился экологичным. Как можно обустроить отопительную систему, чтобы она не противоречила общей тенденции?

Шпон из хвойных пород древесины, который является основой клееного бруса, придает строению необычайную прочность и износостойкость. Кроме того, брусовые дома не нуждаются в дополнительных отделочных работах, так как выглядят достаточно презентабельно

Гидродинамический бестопливный теплогенератор

Работу теплогенератора с кавитатором обеспечивает подключение к электрическому источнику, без которого невозможно функционирование двигателя насоса. Принцип кавитации основан на том, что жидкость, циркулируя в замкнутой цепи, постепенно нагревается, то есть она не требует дополнительного нагрева котлом, вследствие которого обычно образуется накипь. Современное оборудование снабжено кавитатором, установленным в контур. Он не играет роли в нагревании жидкости, но основное преобразование кинетической энергии в тепловую происходит именно в нем, к тому же он служит для защиты насоса от преждевременного износа.

В состав принципиальной схемы теплогенератора входят: 1 — главный насос; 2 — кавитатор; 3 — насос циркуляционный; 4 — эл/магнитный клапан; 5 — вентиль; 6 — расширительный бак; 7 — радиатор.

Эффективность работы бестопливного теплогенератора можно повысить, используя дополнительный накопитель и систему обогрева «теплый пол». Для обеспечения достаточного количества горячей воды подключают бойлер косвенного нагрева. Запасным, а в летний сезон и основным источником нагрева может стать солнечный коллектор. Благодаря гелиосистемам теплогенератор летом полностью отключают.

Как строится экодом

При строительстве таких домов все начинается с выбора участка, учета всех ландшафтных особенностей и назначением здания. При этом специалистами проводится полный анализ окружающей среды, так как для таких строений места с высокой радиоактивностью, наличием неподалеку промышленных заводов, линий электропередач и автомагистралей не подходят. Внешне «зеленый» дом гармонирует с окружающей его местностью, причем проявляется это не только в его цветах, но и в форме. Экодом нуждается в хорошей изоляции, причем как внутренней, так и внешней. Толщина изоляции должна составлять примерно 30 сантиметров. При этом в таких домах присутствует двухслойный потолок, в который встраивается система механического вентилирования воздуха и рекуперацией тепла, частота которой должна составлять более 75%. Панорамные окна при этом устанавливаются трехслойные и располагаются с той стороны, которая будет больше всего захватывать пассивный солнечный свет. Также с этой стороны монтируют тепловые системы, работающие от солнечной энергии и предназначающиеся для подогрева воды. Материалы, используемые при создании экодома, должны быть чистыми и натуральными, которые не требуют больших энергозатрат и могут впоследствии быть вторично переработанными. Существует много разных материалов используемых при «зеленом» строительстве. Каждый из них обладает собственными характеристиками и применяется по мере необходимости.

Автономная система канализации

Экологичное строительство домов требует корректной организации канализационной системы. На рынке можно встретить большое количество септиков, и выбрать лучший из них не так просто. Он должен обладать следующими качествами:

Адаптированность к эксплуатационным условиям и прочность

Это важно для обеспечения долговечности системы Лучше всего нагрузку почвы выдерживают цилиндрические септики.
Компактные размеры. Это необходимо для правильной планировки участка.
Наличие микроорганизмов в инертном носителе для повышения степени очистки

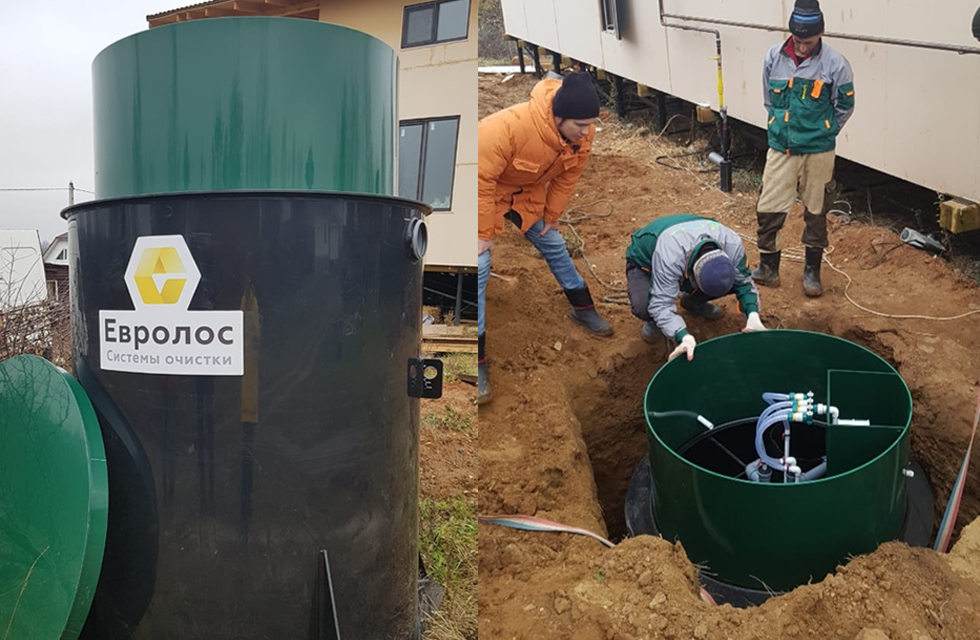

К примеру, септики Евролос включают две системы бактериальной очистки: анаэробную и аэробную.
Легкий доступ к септику для проведения ремонтных работ.
Малое энергопотребление.
Экологичные материалы септика для дома. Идеальный вариант — листовой полипропилен, экологичный и биологически чистый.

Следует обратить внимание, что в автономную систему канализации нельзя сбрасывать вещества, способные к уничтожению бактерий или угнетению их жизнедеятельности: хлорсодержащие соединения, агрессивные средства бытовой химии, солевые растворы, промывные воды от станций водоподготовки

Материалы для постройки экодома

Для постройки экологически чистых домов применяются такие материалы, как древесина и солома, камень и стекло, глина, грунт и гипс.

Древесина — это наилучший материал для экодома, так как она обладает природной теплотой, а многие считают, что и положительной энергетикой. Для возведения стен могут быть использованы бревна или брус. Из них возводится сруб, который утепляется льняной паклей или мхом.
Кроме того, дом, имеющий каркасную конструкцию и комбинированный с натуральными утеплителями, будет теплым в зимний период и сохранит прохладу в летнюю жару.
Глинобитные стены или же возведенные из грунта, перемешенного с камнями, глиной и песком, — тоже отличный вариант. Как правило, дома, выстроенные из этих материалов, имеют толщину стен 600 и более миллиметров, и отличаются хорошим сохранением тепла и прохлады. При этом материал будет иметь доступную стоимость.
Саманные блоки также являются хорошим проверенным строительным материалом, изготавливаемым из глины и соломы. Дом из них получается теплым и долговечным. Конструкция также держит прохладу летом и тепло зимой.
Соломенные блоки обладают высокими теплоизоляционными возможностями, с ними легко работать, материал имеет доступную стоимость. При выборе блоков из соломы как основного материала для стен их скрепляют между собой брусом, что придает прочность конструкции. Применяется этот материал и для укладки в каркасные стены, что делает их более теплыми и долговечными, нежели при применении минеральной ваты.
Кирпич и камень — это надежные и, безусловно, долговечные материалы, но они имеют один существенный минус — это высокая теплопроводность. Поэтому стены, возведенные из них, требуют хорошего утепления.

Для покрытия крыши в экодомах хорошо подходит керамическая черепица, металл, имеющий красочное покрытие или камыш.

Камыш — это уникальный материал, который способен сохранить внутри дома тепло в самые суровые зимы и прохладу в жаркие летние дни

Выше названы основные экологически чистые материалы для стен и крыши экодома. Конечно, работать с этими материалами несколько сложнее, чем с готовыми блоками, но все труды будут не напрасны. После того как фасад стен будет выровнен и окрашен, никто даже не подумает, что дом возведен из «подручных» материалов.

Экодом в США, Лос-Анджелес

Состоятельные американцы давно оценили роскошь и комфорт повседневных вещей и предметов обстановки из натуральных материалов. Они больше не желают использовать в быту синтетику и химические добавки – эти дешевые аналоги, несущие вред организму.

Представляем вашему вниманию экодом, расположенный в Голливуде, хозяева которого ценят высокое качество жизни: передовые технологии, природные материалы, подлинные ценности:

Супружеская пара при устройстве своего жилья на Голливудских холмах решительно отказалась от какого бы то ни было использования химикатов.
Его хозяева проделали огромную работу, чтобы сделать его стильным и максимально лишенным химии.
Этот дом стал своеобразным тестом для новейших экологических материалов и технологий.

Чтобы попасть в дом, надо пройти по стеклянному мосту над водяным садиком – уникальное творение, глядя на которое сразу забываешь о городских пробках.

На 1-м этаже находится музыкальная комната, на 2-м – удивительная двухуровневая гостиная и кухня. На верхнем этаже разместилась хозяйская спальня.

Добро пожаловать в «зеленый дом»!

Нас встречает гостиная с огромными трапециевидными окнами, высота которых потрясает. Это поистине комната вдохновения:

Рамы выполнены из переработанной стали.
Окна – ручной работы из двойного стекла.
Высота гостиной составляет два этажа – свет проникает сюда через крышу дома.
Потолок украшает очень необычный светильник – он сделан из шелка-сырца и флуоресцентных лампочек. Это чудо выполнено израильским художником.

Для отделки дома хозяева выбирали только те материалы, которые не содержат химикатов:

Оригинальная травяная ширма сделана из цитруса.
Стены музыкальной комнаты из бетона, что обеспечивает прохладу даже в самый жаркий день.

Большинство красок содержат пестициды – крайне вредные для здоровья взрослых, детей и животных вещества. Поэтому хозяева полностью отказались от их использования:

В отделке семья использует только экологические краски, материалы вторичной переработки.
Для облицовки камина в гостиной использована вулканическая порода, привезенная из Бразилии, и не подвергавшаяся обработке.
Панели на стенах выполнены из тростника.

А теперь мы переходим на кухню. Цвета и материалы, использованные в отделке, поражают воображение. Чего стоит только массивная вишневая столешница – это застывшая лава, покрытая эмалью.

Кухонные шкафчики сделаны из венге и красного дерева и не содержат формальдегида.
За дверцами других изящных шкафчиков (материал панелей – тростник) скрывается самая разная кухонная утварь.

По словам хозяйки дома, уборка также обходится без использования химии. Сверкающая чистота наводится очень просто: с помощью природных веществ вроде пищевой соды и яблочного уксуса.

Гордость хозяйки – уникальная раковина.

Во время приема гостей наступает момент, когда нужно собрать тарелки, отнести на кухню и положить их в раковину. А теперь – ррраз! – и вся посуда скрывается с глаз долой с помощью особой деревянной панели-крышки, закрывающей раковину.

В мусорном ведре нет необходимости.

Кухонные очистки перерабатываются в компостном ведре и превращаются в перегной. Это экологичный способ удобрить небольшой садик, в котором хозяйка выращивает необходимые овощи и фрукты к столу.

Стеклянная лестница ведет нас на 3-й этаж – в хозяйские покои.

Необходимо отметить сумеречные цвета в интерьере спальни – они очень расслабляют. Покрытие стен за кроватью еще раз подчеркивает замыслы и идеалы хозяев при создании своего дома.

Это древесная форма, напоминающая стебли пшеницы, утопленная в переработанном пластике – прекрасный материал для ширм или просто украшения. Даже в коврике перед кроватью нет ни капли синтетики – он сделан из новозеландской шерсти. На нем так здорово заниматься йогой по утрам!

Ванная комната тоже с изюминкой:

Ванна может наполняться водой доверху.
Выливающаяся вода заново нагревается и снова подается в ванну.

Именно здесь начинается новый день хозяев и здесь же он заканчивается.
