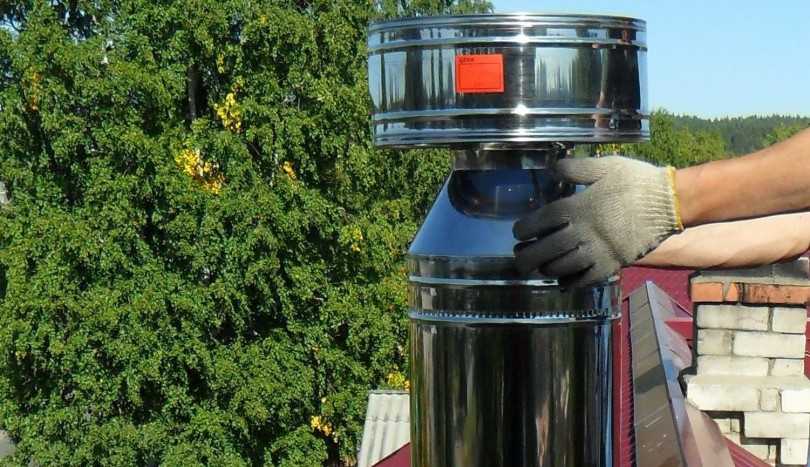

Установка дымохода сэндвич своими руками

Стальной дымоход – выбор сечения и высоты

Чтобы тяга у дымохода всегда была хорошей, труба должна возвышаться над уровнем очага как минимум на 5 метров.

Также необходимо учитывать расстояние между крышей и концом выступающей наружу трубы:

• Если крыша плоская, то минимальное расстояние должно составлять 50 см.;
• Крыша с уклоном обязывает руководствоваться коньком – 1,5-метровый промежуток между коньком и трубой приветствует 0,5-метровое возвышение дымохода над самой верхней точкой кровли, 1,5-метровый промежуток – оголовок идет горизонтально относительно конька, 3-метровый промежуток – труба монтируется ниже конька при условии, что угол между последним и оголовком равен 10°.

Отдельного внимания заслуживает сечение стальной трубы. Здесь выясняется, что дымоход для котла своими руками подбирается в зависимости от мощности последнего.

• Агрегаты мощностью до 3500 Вт приветствуют трубы с сечением 140х140-140х200 мм;
• При мощности 3500-5000 Вт стоит делать акцент на сечение 140х200-140х270 мм;
• Сверхсильные котлы мощностью 5000-7000 Вт требуют дымоход с сечением от 140х270 мм.

Обратите внимание!

• Утеплить фундамент своими руками — пошаговое описание применения лучших материалов и технологий (90 фото)

• Пергола на дачном участке своими руками: пошаговая инструкция с фото и описанием

• Укладка ламината своими руками: подробное описание как постелить ламинат. Расчет ламината, пошаговое описание и секреты укладки (105 фото и видео)

Создание системы обогрева приветствует подбор дымохода исходя из мощности котла, а не наоборот.

https://youtube.com/watch?v=qxnxVgc8cHs

Россия до 24 февраля этого года и Россия после 24 февраля этого года — два принципиально разных государства

Конечно, люди, которые населяют это государство, остались прежними. Но кодекс норм, правил и традиций, по которым они живут, поменялся в мгновение ока.

Как человек, который страстно желает остаться и в своей родной профессии, и в своей родной стране, я ощущаю это в первую очередь на собственном примере.

О чем по-прежнему можно и нужно громко говорить вслух, а о чем уже «и не можно, и не нужно, и бесполезно» — размышляя на эти темы, я сверяюсь не только с официальными указаниями Роскомнадзора, но и со сводом неписаных правил — сводом, который нигде и никем еще четко не сформулирован, но при этом на инстинктивном уровне очень хорошо понимается всей нашей политической и экономической элитой (да и широкими слоями населения тоже).

Если всё обстоит таким образом — все понимают всё без слов, — то почему же я считаю выступление Путина на Совещании о мерах социально-экономической поддержки регионов таким важным, можно сказать, даже эпохальным событием?

Как и чем утеплить

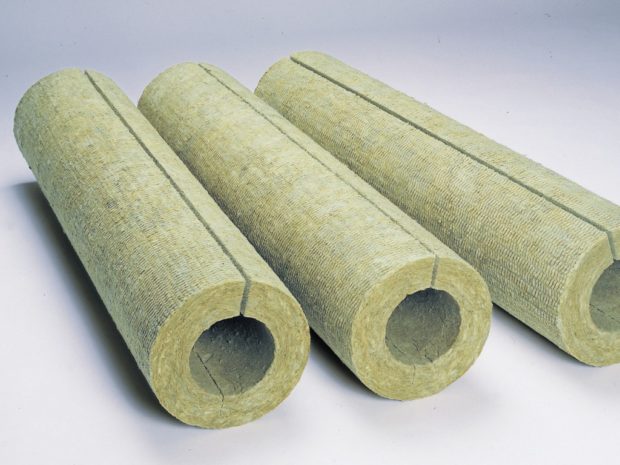

Негорючий теплоизоляционный материал в циллиндрах для утепления дымохода

Утепление дымохода проводится как на этапе его установки, если в качестве материала была выбрана одностенная стальная труба, так и после сооружения конструкции. Для утепления стальных дымоходов используются негорючие типы утеплителя: керамзит, минеральная и базальтовая вата.

Толщина утеплителя зависит от температуры воздуха в зимний период и выбирается индивидуально под конкретный тип дымохода. К примеру, теплоизоляционный цилиндр от фирмы Rockwool толщиной 300 мм с сечением 133 мм обойдется в 275 рублей за погонный метр.

Альтернативой цилиндрам являются прошивные маты — это аналогичный по составу утеплитель в рулоне, который при монтаже придется подгонять под внешний диаметр дымохода. В зависимости от производителя маты имеют различные размеры. Например, прошивной мат фирмы ТехноНИКОЛЬ размерами 2400х1200х40 обойдется в 970–1000 рублей за упаковку.

Утепление наружного дымохода

Более практичный вариант дымохода — применение сэндвич-трубы, которая не только проще монтируется, но и не требует дополнительного утепления..

Если для дымоотведения применяется одноконтурная труба, необходимо вмонтировать её в короб, где расстояние между стенками короба и трубы заполняется базальтовым теплоизолятором.

Можно также для утепления использовать фольгу или другой негорючий материал, но поверх трубы обязательно должен быть толстый слой теплоизолирующего негорючего материала.

Шахта для дымохода из кирпича, куда помещается труба – конечно, красиво, эстетично, но очень трудоёмко и непрактично — кирпичная шахта неразборная, её тяжело чистить, к тому же кирпич стоит недешево.

Устройство, классификация и требования

Дымоход или дымовая труба – это специальный канал, используемый в различных строениях для отвода летучих продуктов сгорания твердого топлива. Обычно он представляет собой прямую трубу круглого сечения, так как это позволяет добиться максимальной тяги и минимального скопления сажи на стенах дымоходной трубы.

К системе отвода газов применяют различные требования, такие как:

• Хорошая тяга;
• Наличие теплоизоляции;
• Простота монтажа и обслуживания;
• Долгий срок эксплуатации;
• Стойкость к коррозии;
• Гладкость внутренних стенок;
• Пожарная безопасность;
• Эстетическая привлекательность;

Выбирая дымоход для твердотопливного котла следует принимать во внимание температуру продуктов сгорания. В зависимости от этого параметра следует выбирать материал дымоходной трубы

Современные производители выпускают модульные дымоходы из таких материалов как:

• нержавеющая сталь;
• керамика;
• пластмасса;
• стекло;

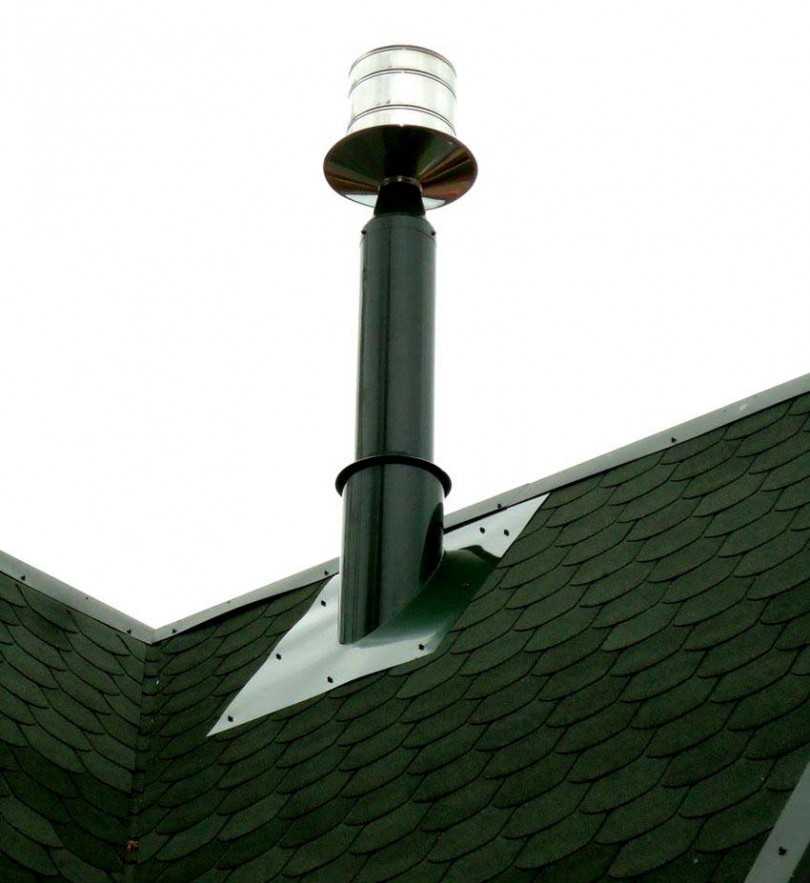

Фото 1: Внешний монтаж дымовой трубы в загородном доме

Температура дымовых газов на выходе ТТ котла может достигать 600 градусов Цельсия. Поэтому для использования совместно с твердотопливным котлом отопления ZOTA вполне подойдет стальной и керамический дымоход. Использование дымовых труб из стекла и пластмассы не допускается, так как данные материалы расчитаны на значительно более низкие температуры газов.

Отдельно стоит отметить классический кирпичный дымоход. Агрессивная среда возникающая внутри такой конструкции быстро приводит ее в негодность.Именно поэтому они уступают место более современным устройствам.

Чаще всего в качестве материала для изготовления дымоходной трубы используется нержавеющая сталь. Использование стали дает такому устройству ряд неоспоримых преимуществ:

• обладает малым весом по сравнению с кирпичным;
• прост в установке и монтаже;
• не требует строительства фундамента;

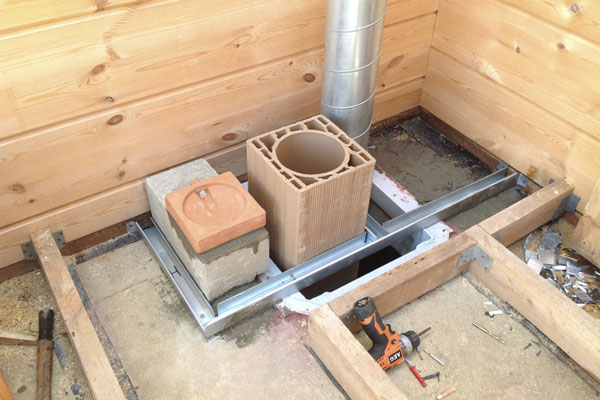

Фото 2: Установка керамического дымохода в дачном доме

Дымоходы из нержавейки по типу конструкции делятся на следующие виды:

Одностенные

Такие дымовые трубы представляют собой обычную трубу из стали. Достоинство такой конструкции в низкой стоимости. Основным же недостатком являются образование конденсата на внутренней поверхности и как следствие его замерзание при минусовых температурах.

Двухстенные (или двухконтурные)

Устройство такого дымохода, представляют собой конструкцию «труба в трубе». Внутрь главной трубы помещается труба меньшего диаметра, а пространство между ними заполняется теплоизоляционным материалом. Плюс такой конструкции в наличии теплоизоляции защищающей дымоход от образование конденсата, а минус в том, что цена на такие устройства значительно выше.

Особую популярность в последнее время получила конструкция дымохода в виде сэндвич трубы. Такая конструкция представляет собой дымоход собранный из отдельных труб метровой длинны, стыки которых снабжены теплоизоляционным материалом.

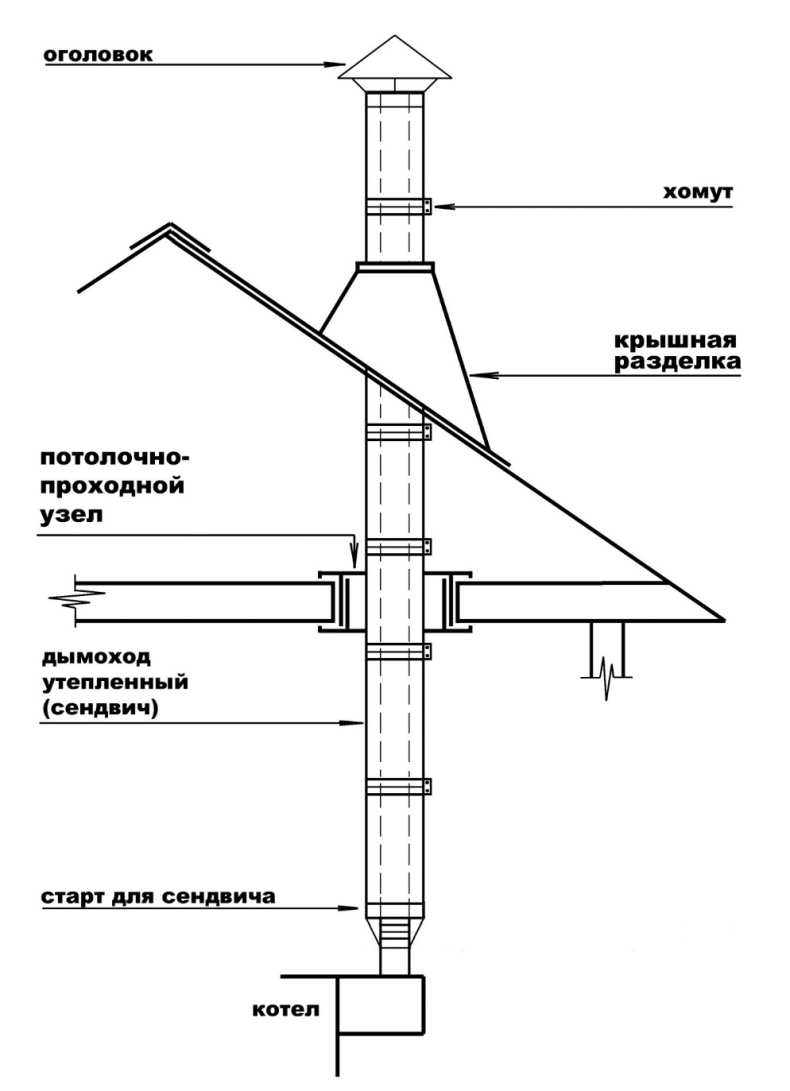

Фото 3: Конструкция сэндвич дымохода из нержавеющей стали

Особые требование предъявляются к толщине стенок стального дымохода. При использовании совместно с ТТ котлами, толщина стенок дымовой трубы должна быть 1мм и более.

Для отвода продуктов сгорания от котла на твердом топливе применяются и керамические дымоходы. Как и стальные, они устойчивы к работе при высокой температуре и агрессивной среде. Толщина их стенок значительно больше (1.5см), а следовательно они намного тяжелее и требуют установки на фундамент. Также керамические дымовые трубы должны быть строго вертикальны. Наличие различных изгибов исключается. Эта особенность в некоторых случаях делает невозможной установку и монтаж такого дымохода.

Разновидности дымоходных труб

Главной отличительной характеристикой всех дымоходных систем является материал изготовления. Каждый тип имеет свои положительные и отрицательные стороны. При этом монтаж в чем-то схож: труба нужного диаметра соединяется с топливным агрегатом, проходит заданный путь через помещение и выходит на крышу или рядом с ней. При необходимости дымоходная система может быть заложена другими термостойкими материала в виде красивой отделки.

Инновационный стеклянный дымоход

Стеклянные современные дымоходные системы ввиду высокой стоимости используются только в тех случаях, когда важную роль играет эстетическая составляющая. Они изготавливаются из специального каленого огнеупорного стекла, не подверженного коррозии и стойкого к воздействию агрессивных веществ, которые входят в состав дыма.

Благодаря гладкой поверхности, внутри трубы не задерживаются частицы дыма, сажи и копоти. Конструкция никогда не забьется. Кроме того, каленое стекло безопасно для здоровья, так как при разбивании края осколков тупые и не наносят вреда.

Высокая цена на такие системы обусловлена дороговизной самого материала изготовления и сложностью монтажа.

Стальные дымоходы

Модульные дымоходные конструкции из стального трубопроката пришли на замену привычным для нас кирпичным дымоходам, так как кладка неспособна выдерживать мощность современных отопительных устройств. Отличаются они высокой прочностью, устойчивостью к кислотным средам и ржавчине, легкостью монтажа.

Все необходимые элементы конструкции изготавливаются в широком ассортименте, нужно только их грамотно подобрать и собрать изделие воедино. При необходимости можно сделать составляющие по индивидуальному чертежу.

Существует два вида стальных дымоходов:

1. Одноконтурные системы представляют собой трубы и соединения из нержавеющей стали. Они предназначены для установки внутри помещения.
2. Двухконтурные дымоходы включают несколько слоев. Внутри находится труба из стойкой к окислению стали. Затем следует прокладка из теплоизолирующего материала. Сверху располагается покрытие их нержавеющей или оцинкованной стали.

Системы второго типа применяются в том случае, когда необходимо проложить дымоход через улицу или неотапливаемые помещения.

Керамические дымоходы

Широкая популярность керамического дымоотвода связана с высокими эксплуатационными характеристиками материала изготовления. Такие системы способны простоять более 30 лет.

Керамические трубы могут быть изолированы контуром из пеноблоков и покрыты стальным слоем. Часто их используют для замены неисправного существующего дымохода путем установки внутри кирпичной шахты.

Какой металл используется для дымоходов

Под нержавеющей сталью подразумеваются сплавы с добавками в виде хрома или оцинкованное листовое железо. Они характеризуются неплохой устойчивостью к коррозии при взаимодействии с отдельными веществами (кислород, вода, агрессивные кислотные выделения, являющиеся продукцией горения). Защита обеспечивается небольшим напылением хрома.

Для производства дымовых труб применяется сталь различных марок.

Номер	Характеристики
430	При средах с низким уровнем агрессивности — для кожухов и иных деталей.
409	Включают титан, применяются для дымоходов на камины, печи и твердотопливные котлы.
316	С добавкой никеля, молибдена — для дизельных топок, отличаются высокой термостойкостью и устойчивостью к кислотным соединениям.
304	С меньшим объемом никеля, молибдена, предназначены для менее агрессивной среды.
321	Универсальный вариант для труб, выдерживающих температуру до 850 градусов.
310	Характеризуются термостойкостью, долговечностью, прочностью, подходят для каналов при мощном отопительном оборудовании.

Как нужно собрать дымоход из нержавейки? Для сэндвич-труб используются разные марки стали. Внутренняя часть выполняется из стойкой и жаропрочной, внешняя — подешевле и попроще, поэтому конструкция выглядит не так внушительно, как однослойный аналог.

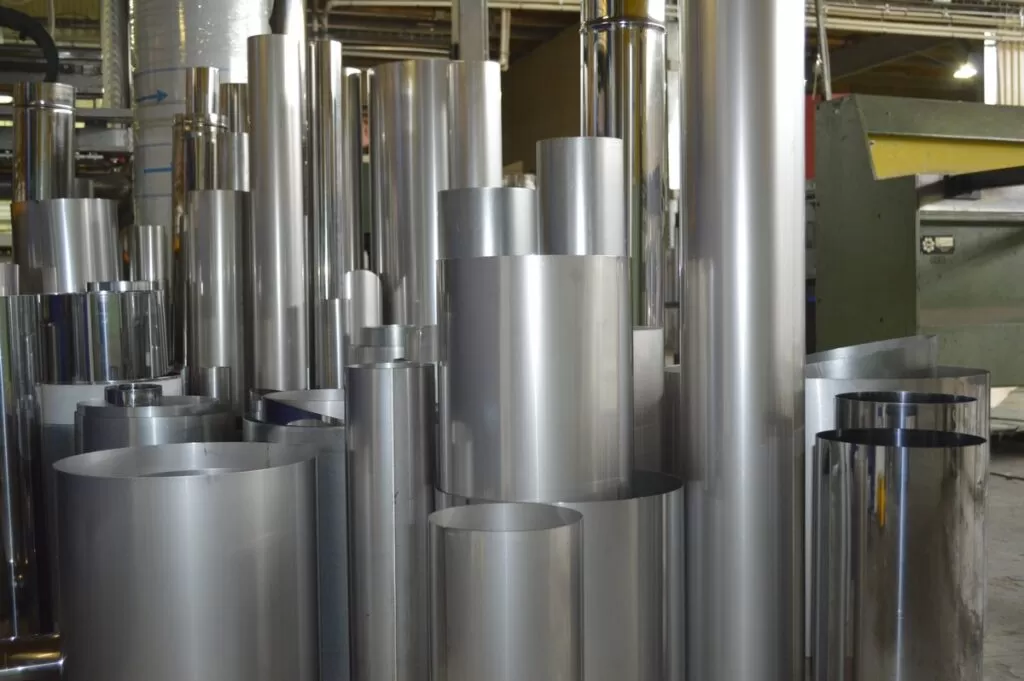

Нержавеющая сталь является основой большинства заводских изделий

Дымит печь при растопке: что сделать в первую очередь

Если при розжиге в помещение повалили клубы черного дыма, то это не только чревато порчей имущества, что отразится на интерьере, но и опасно для здоровья.

В такой ситуации медлить нельзя, особенно когда проблема возникла в момент отопительного сезона. Существует два алгоритма действий, руководствуясь которыми, можно выявить причину задымления в конструкции.

Чтобы реализовать задуманное, не потребуется много времени и сил, обладать особыми умениями также необязательно, достаточно следовать инструкции, которую я предоставлю для каждого метода в отдельности.

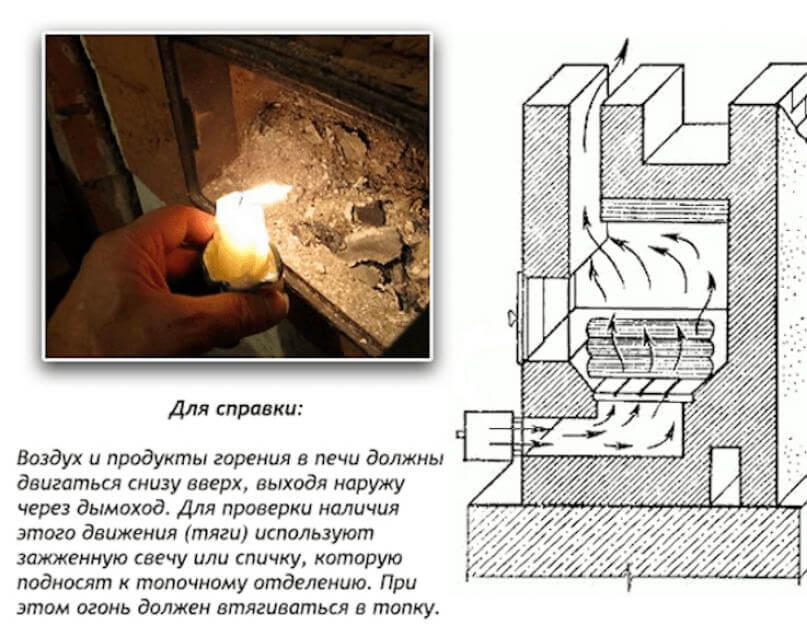

Проверка качества тяги в дымоходе

При первых проявлениях эксцесса необходимо проверить именно этот показатель, существует несколько способов, один из них каждый хозяин сможет выбрать на свое усмотрение.

Эксперты советуют подбирать максимально понятный алгоритм действий, для произведения которого есть все необходимое, принцип такой:

1. Применение анемометра. Этот прибор часто используется профессионалами, он создан для выявления показателей тяги в дымоходе.
2. Легковоспламеняемый материал также активно используется. Его необходимо поднести к дверце буржуйки, камина или печи и при хорошей проходимости трубы огонь устремится вверх.
3. Визуальный осмотр. При сгорании топлива можно наблюдать темный красный цвет, что будет говорить о плохой тяге приспособления для обогрева помещений. Если все в порядке, то пламя будет светлым, почти белым.
4. Резкие запахи. Пользуясь обонянием, можно выявить неполадки, если при открытии топки появятся резкие неприятные запахи, то это свидетельствует о механических засорах дымохода.

Для произведения проверок потребуется закупка прибора, но зачастую выявить эксцесс можно с помощью подручных материалов или опираясь на личный осмотр.

Проверить деформации дымохода

Важно перед осмотром конструкции определить характер проявления проблемы, различают временный или постоянный. Если неприятность повторяется часто, то не будет лишним произвести осмотр с целью выявления повреждений

Нужно посетить чердачное помещение и влезть на крышу, если ничего подозрительного найти не удалось, следует использовать грузик на тросе и проверить проходимость канала, опускать приспособление необходимо до того момента, пока они не покажется в топке, пытаясь максимально простукивать внутренние стенки.

Частые ошибки и проблемы при установке дымоходов

Разберем наиболее частые проблемы, возникающие после монтажа. К слову, некоторые из них возникают не только при самостоятельной установке дымохода, но и у опытных мастеров.

• Опрокидывание тяги. Это явление, при котором дымовые газы попадают обратно в топку, а через нее и в помещение. Причин возникновения проблемы может быть две: неправильно выбранная высота трубы или сильный ветер. И в первом и во втором случае может помочь установка дефлектора. Это простейшее устройство устанавливается на верхнем конце дымохода и создает дополнительное разряжение. Если установка дефлектора не помогла, придется удлинять трубу.
• Разбалтывание труб дымоходов. Эта проблема особенно часто встречается при самостоятельном монтаже. Как уже говорилось ранее, любой дымоход нуждается, как минимум, в 2 кронштейнах. Но некоторые мастера считают, что одного в помещении вполне достаточно, ведь труба малых размеров. Это ведет к разбалтыванию внешней части дымохода, что чревато порчей всего дымохода. Решение проблемы очевидно: установить дополнительный кронштейн.
• Конденсат на дымоходе и ближайших поверхностях. Эта проблема особенно актуальна для участка дымохода в чердачном пространстве, где появление дополнительной влаги грозит порчей кровли. Для того, чтобы решить этот вопрос достаточно устроить дополнительную теплоизоляции.

Ничего мистического в монтаже дымохода нет. При желании можно сэкономить значительные средства, сделав все расходники самостоятельно. Главное делать все качественно и соблюдать четкую последовательность действий.

Виды

Сэндвич-труба с базальтовым утеплителем

Дымоход, собранный на основе из стальных труб, имеет конструкцию трех типов:

1. Одностенный — дымовая труба из металла толщиной до 2 мм. Устанавливается в уже существующую дымоотводную систему с целью устранения каких-либо недостатков. Например, для ремонта повреждений в кирпичных или керамических дымоходах.
2. Сэндвич-дымоход — представляет собой двустенную конструкцию, изготовленную из труб различного диаметра. Между трубами располагается огнестойкий теплоизоляционный материал с низким коэффициентом теплопроводности.
3. Коаксиальный — двустенный дымоход с возможностью забора воздуха снаружи помещения. По конструкции похож на сэндвич-трубу с той лишь разницей, что через центральную трубу газы выходят наружу, а через внешнюю проводится забор холодного воздуха.

Все представленные виды стальных дымоходов можно изготовить самостоятельно. Коаксиальный дымоход, по сравнению с одностенным или сэндвич-дымоходом, имеет более сложное устройство, но при наличии правильно составленной схемы соорудить его не составит особых проблем.

Для изготовления своими руками лучше использовать дымоход на основе сэндвич-труб. Такая конструкция обеспечивает постоянный уровень тяги, безопасна, легко ремонтируется, не требует постоянной чистки внутреннего канала.

Виды и конструкции стальных дымоходов

Дымовые трубы производятся из следующих типов стали:

• Легированной (с эмалевым покрытием и без).
• Зеркальной нержавейки.
• Оцинкованной.

Стальные дымоходы бывают 2 моделей:

Одностенные (однотрубные). Простые жёсткие или гибкие гофрированные трубы и фасонные элементы к ним толщиной в одну стенку (0,5 – 1,5 мм) способны выдерживать нагрев до 1100⁰C. Преимущественно используются в качестве вкладышей в кирпичные дымоходные шахты. Могут выступать и в роли самостоятельного конструктивного элемента, однако в данном случае потребуется проведение дополнительных работ по их термоизоляции и утеплению.

Двустенные (двухтрубные). Так называемые сэндвич-дымоходы или коаксиальные состоят из двух труб разного диаметра и, как правило, разного уровня термоустойчивости, вставленных одна в другую.

Пространство между ними заполняется огнестойким изоляционным материалом (чаще всего базальтовой минеральной ватой), выполняющим несколько функций:

1. Утепление трубопровода при его размещении на улице.
2. Предотвращение образования конденсата.
3. Обеспечение нормального уровня тяги.

Отличаются более длительным периодом эксплуатации, а также самобытностью и эстетичностью, что избавляет от необходимости их закрытия декоративным кожухом.

Различаются дымоходы и по типу конструкционного решения:

Расположение дымоходного контура внутри или снаружи помещения. Размещение дымоотвода в доме более трудоёмкий процесс, предполагающий его прокладку сквозь перекрытия и вывод через кровлю. Во многом такая концепция оправдана большим коэффициентом теплосбережения, возможностью обустроить самую простую и более эффективную прямую строго вертикальную конфигурацию. Однако этот способ самый пожароопасный, кроме того труба съедает полезную площадь в комнатах, через которые она проходит.

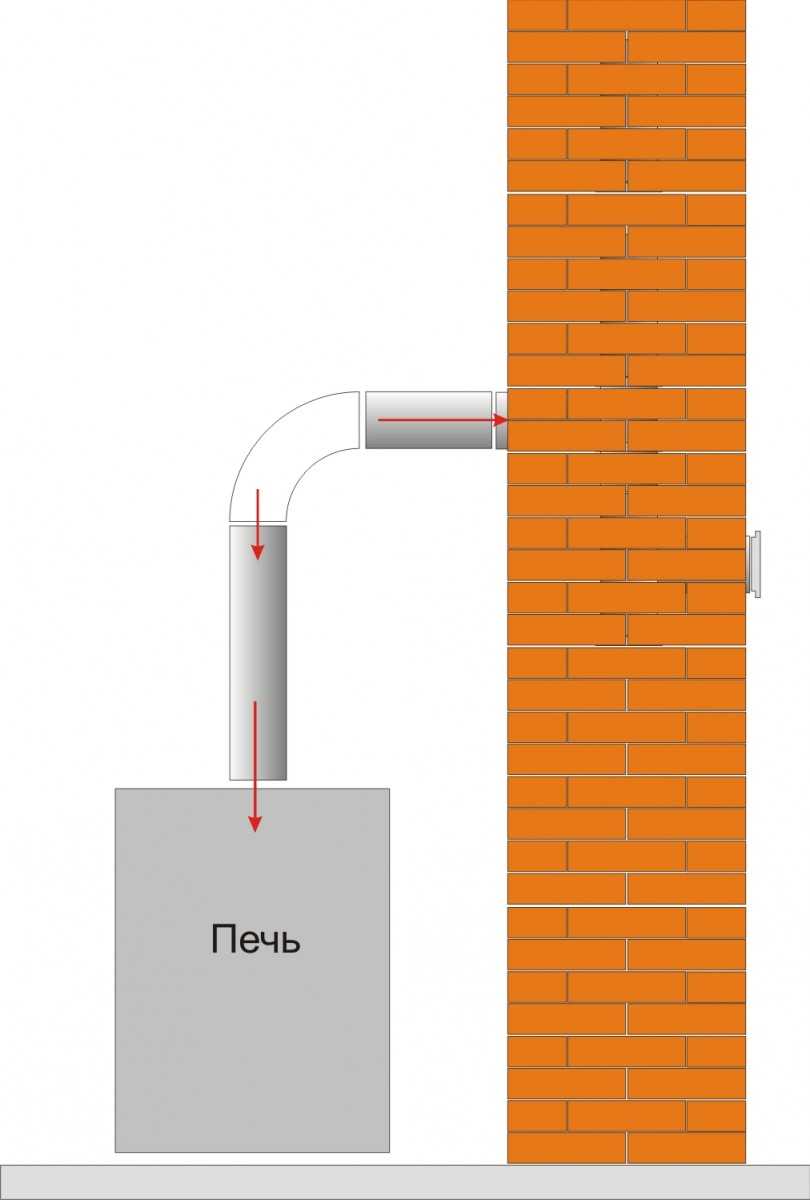

Вывод трубы на улицу через отверстие в стене дома и крепление к фасаду посредством кронштейнов существенно снижает индекс пожароопасности. Однако в данном случае потребуется проведение дополнительных работ по утеплению контура, а в районах с сильными морозами возникает необходимость строительства внешней кирпичной шахты в качестве комплементарного утепляющего кожуха.

По углу наклона контура на: прямостоящие (строго вертикальные), наклонные и содержащие горизонтальные участки. Самой эффективной признаётся первый вариант. Наклоны и горизонтальные плоскости ухудшают тягу в контуре, поэтому их установка должна осуществляться в строгом соответствии со строительными нормативами.

По форме дымоходы могут быть круглыми, овальными, квадратными и прямоугольными. Наилучшим считается круглое сечение, обладающее превосходными аэродинамическими характеристиками. Квадратные и прямоугольные форматы способствуют снижению скорости движения воздушной массы внутри контура из-за образования в углах завихрений. Кроме того именно по углам откладывается большее количество сажи.

Требования к трубам для обустройства дымоходов

Для качественной работы дымоотвода необходимо создать хорошую естественную тягу. Нормы и требования к трубам разработаны и утверждены государственными стандартами. Соблюдение этих норм при устройстве печной трубы гарантирует вам безопасную работу отопительного оборудования.

Требования к дымоотводящим трубам для обеспечения устойчивой тяги:

• Вертикальное расстояние от топки печи до оголовка трубы не должно быть менее 5 метров.
• Горизонтальные участки дымохода снижают уровень тяги. Для подключения печи к дымоотводящей трубе допускается монтаж метрового горизонтального участка (с подъемом в 2 см). В отдельных проектах допускается увеличение горизонтальной части до 2 метров. Для обеспечения хорошей тяги от печи монтируют вертикальную трубу в 1 м, к которой присоединяют горизонтальный участок.
• Допускаются участки трубы с углом подъема в 45 градусов.
• Суммарная длина наклонных и горизонтальных участков трубы не более 3 м для отопительных котлов и 2 метра для классических печей и каминов.
• Объединение нескольких отопительных приборов в одну дымоходную сеть возможно, если приборы находятся на одном этаже. Площадь сечения объединенного дымоотвода не может быть меньше суммы площади сечения всех каналов.
• Вывод трубы на крышу располагают в максимальной близости к коньку. Оголовок должен возвышаться над коньком не менее чем на 50 см, если труба находится не далее 1,5 м.
• Существует зависимость высоты трубы от ее удаленности от конька. Так, вывод трубы на расстоянии от 1,5 до 3 м допускается вровень с коньком. Далее 3 м – оголовок трубы с уровнем конька должен составлять острый угол, величиной не более 10 градусов.
• Дымоход должен быть герметичным на всем протяжении. Подсос воздуха извне приводит к образованию обратной тяги и выбросу ядовитых продуктов горения в дом.

Кроме требования к трубе есть требования к уровню кислорода в отапливаемом помещении. Печь с дымоходом во время топки засасывают и поглощают большой объем кислорода. Необходимо обеспечить приток свежего воздуха в комнату. Для жилого помещения достаточно открыть форточку. В промышленных печах монтируют принудительную вентиляцию на подачу.

Рекомендуем ознакомиться: Металлорукав в оболочке с ПВХ изоляцией для защиты кабеля

Требования и нормы к дымоотводящим каналам: смотреть.

Отчего печь дымит

Если дымит печка, то происходит это в целом по след. причинам, в порядке убывания частоты случаев:

• Ослабление или пропадание тяги – чаще всего наблюдается у печей в бане вследствие особых условий их эксплуатации, см. далее.
• Форсирование мощности печи (перетопка). Кирпичная печь совершенного устройства (канальная, колпаковая) при попытке форсировать ее сверх заданных конструкцией печи пределов задымит особым образом, см. далее.
• Недостаточный приток воздуха в помещение с печью. Если ударил крепкий мороз, задул сильный ветер, дом ради сбережения тепла закупорили поплотнее и печь, ранее не вызывавшая нареканий, стала дымить, то причина скорее всего в том, что она просто задыхается без воздуха.
• Опрокидывание тяги (реверс тяги, обратная тяга) – у ходовой печи в доме возникает в зависимости от перемены погодных условий в сочетании с изменениями в окружающей обстановке.
• Нарушения в конструкции либо эксплуатационный износ печи: если она ранее плохо растапливалась, слегка поддымливала, а теперь сильно дымит, причину нужно искать здесь.
• Неправильная конструкция печи, небрежное и/или неквалифицированное ее исполнение, неправильное устройство дымохода, несвоевременный (слишком быстрый) ввод печи в эксплуатацию – основные причины того, что новая печь дымит. То же – вдруг печь задымила после реконструкции, см. далее.

Общие сведения, каковы возможные причины того, что печь дымит, вы можете почерпнуть из видео:

Видео: основы причин дымления печи

1. Правильно ли обустроена печь? Не изменилось ли что-либо в окружающей обстановке? Достаточен ли приток воздуха к печи?
2. Если печь ходовая, то как долго она стояла нетопленой? Не застоялась ли, т.е. не пережила ли зиму в нетопленом помещении?
3. Из какого материала выполнена печь – кирпичная она или металлическая?
4. Как часто топится печь, каким топливом – углем, кондиционными выдержанными или случайными дровами?
5. Каков характер дымления: сильное, слабое, при растопке, систематическое или случайное от вышедшей на ход (разгоревшейся) печи?
6. Печь уже была на рабочем ходу или она новая/реконструированная?

Нормы и правила

В большинстве случаев непосредственная причина дымления печи таится в дымоходе. Если он устроен неправильно, избавиться от дымления раз навсегда не получится. А с хорошим дымоходом и неважную печь можно наладить так, что дымить она никогда не будет.

Для дымохода, в свою очередь, важнее всего возвышение дымовой трубы над окружающими предметами. Печные СНиПы дают для него минимально допустимые значения. В районах частной застройки, имея в виду растущие деревья, возведение надворных построек, надстройки соседних на домах и т.п., возвышение устья трубы желательно немного увеличить, см. рис. Совсем немного, но это как многократно уменьшит вероятность дымления печи, так и облегчит поиск его причины, буде печка все же задымит.

Правильное расположение печной трубы на частном жилом доме и отапливаемых надворных постройках

Разумеется, бросаться сразу наращивать трубу не стоит. Пока печь на рабочем ходу, трубу достаточно только регулярно чистить (перед началом отопительного сезона и по его окончании). Вдруг печь задымила – постараемся справиться с этим, не выходя из теплой комнаты и не лазя на обледеневшую крышу. А весной по теплу плотненько думаем, как бы все-таки нарастить трубу. Возможно, и поставить на нее дефлектор, см. далее.

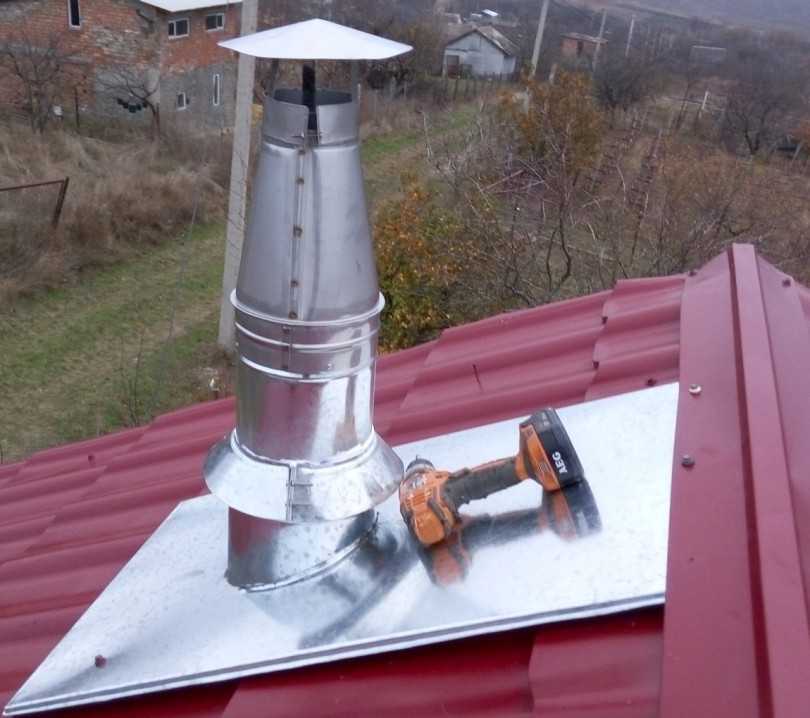

Разделка печной трубы на крыше

Разделку печной трубы на крыше проводят с учетом нескольких размеров:

• минимальное расстояние от поверхности крыши до стропил 250-300 мм;
• если в качестве покрытия поверхностей используется толь или рубероид – размер до трубы дымохода от 300 мм;
• если в качестве стропил используются металлические или бетонные детали это расстояние уменьшается до 200 мм.

Сложности возникают при проходе труб через слои защиты крыши (паро, гидроизоляция, деревянная обрешетка конструкции и слои утеплителя). Работы проводим очень аккуратно, стараясь не нарушать все слои изоляции и конструкции.

Для установки стакана выполняем дополнительную обрешетку, соединяя 2 соседних стропила 2 перемычками по размеру гильзы.

Все старые слои аккуратно подтягиваем и подворачиваем вовнутрь, фиксируя кромки степлером или гвоздями со шляпками. Все зазоры заполняем слоем теплоизоляции и герметиком.

Гидроизоляция поверхностей выполняется в несколько этапов:

• на крыше укладываем по всей поверхности трубы желобок для дренирования и отвода возможных протечек;
• закрепляем и заполняем все зазоры и устанавливаем наружный фартук гидроизоляции. Он может изготавливаться из стали или резины. Его края заводим под покрытие крыши и фиксируем сверху внутреннего фартука основной конструкции и заделываем все стыки;
• теперь вода при проходе в небольшие щели будет попадать дренажный желобок или удаляться в по покрытию подкрышного фартука.

После укладки слоя покрытия крыши устанавливаем наружный фартук и герметично закрепляем его к поверхности дымохода и крыши.

Схемы:

Схема разделки печной трубы на крыше

Монтаж кирпичной печной трубы
