Как врезать замок в межкомнатную дверь

Последовательность установки

Чтобы самим врезать замок в металлическую дверь качественно, не придется делать нечто сверхъестественного. Задача осложняется работой с металлом — холодным высокопрочным материалом. Следование представленным ниже этапам позволит получить ожидаемый результат работы.

Разметка.

На уровне 800-1000 мм от нижнего края полотна будет установлен замок. Данное место размечается так, чтобы длина была несколько больше габаритов замка. По краям (либо углам) предполагаемого отверстия молотком и керном делаются крохотные отверстия, обозначающие точки просверливания отверстий под замок.

Сверление.

Ключевой момент — верно выбранный диаметр сверла. На пару миллиметров он должен превышать отверстия под крепеж замка.

Вырезание отверстия под защитное устройство.

Прямыми линиями соединяются высверленные отверстия. Затем на болгарку насаживается отрезной диск (желательно небольшой), вырезается прямоугольное отверстие. Операция не должны быть сложной за исключением случая, когда рама двери сделана из профильной трубы. Тут придется вырезать отверстие с обеих сторон.

Высверливание отверстия под цилиндры.

Расстояние от скважины переносится на дверь. Дырка под замок сверлится по предварительно изображенному контуру десятком маленьких отверстий. Чем ближе друг к другу они будут, тем проще будет поставить замок на металлическую дверь. Далее болгаркой либо сверлом дырки соединяются в единую замочную прорезь. На место вынутого куска железа примеряется устройство и цилиндр. Если требуется, отверстие дополнительно растачивается болгаркой и сверлом.

Сверление дырки под ручку двери.

Если предыдущие действия проведены с надлежащей точностью, необходимо лишь сделать отверстие нужного диаметра.

Монтаж замка.

Защитное приспособление фиксируется в дверном полотне, прикручивается винтами либо саморезами. Далее следует вставка цилиндра со стороны торца двери. Не нужно сразу закручивать крепеж плотно — стоит проверять работоспособность замка, его свободный ход без препятствий.

Установка дверной ручки.

Данный этап выполняется элементарно. Максимум дополнительной работы — это сверление дополнительных дырок для крепежа фурнитуры.

Изготовление отверстия под засов с защелкой.

Если разметка произведена точно, на засов замка надевается ответная планка и при закрытых дверях отмечается ее положение. Потом дверь открывают, планка вновь прикладывается к коробке, более точно отмечаются отверстия и высверливаются при помощи дрели.

Монтаж дверного замка завершен. Стоит еще раз проверить плавность закрытия устройства и убедиться, что все работы сделаны верно. Очевидно, процесс не так сложен, как кажется. Аналогично можно поступить, если требуется врезать дополнительный замок в металлическую дверь. Только второе устройство должно быть уже другого типа для большей надежности.

Есть ли смысл ответственно подойти к делу, изучить все нюансы монтажа и поставить защиту на входную дверь самостоятельно? Безусловно, тем более можно сэкономить значительную сумму денег. Задаваясь вопросом, как врезать замок в металлическую дверь, вы можете обратиться к инструкции, представленной выше, и осуществить не самые сложные работы своими руками.

Дополнительные сведения и рекомендации

Чтобы обеспечить точное соответствие реальной и планируемой глубины отверстий, на сверло наклеивают изоленту. Выбрать остаточное дерево можно долотом. Позднее стенки выравнивают стамеской. Надо стремиться к таким величинам паза, которые позволят вставляемому замку совпадать с торцевой гранью двери. Это означает, что при выдалбливании гнезда требуются периодические примерки изделия.

Чтобы сделать фигурный паз под замочную скважину, надо использовать ножовку. Края доводят до идеальной формы при помощи наждака. Так как вручную работать им недостаточно комфортно, можно прикрепить бумагу к отвертке. Использовать тонкое сверло лучше всего. Монтаж ответной планки у врезных и накладных механизмов не отличается.

Рекомендуется выбирать сверло, которое толще, чем замок. Обычно сверлят несколько насечек, чтобы можно было удалять заполнитель полотна. Когда сверление закончено, при помощи долота и стамески выбирают лишнюю труху. Но все эти правила могут оказаться бесполезными, если не соблюдать еще один принцип: как только что-то отмерено рулеткой, надо сразу поставить отметку карандашом либо маркером. Полагаться на свою память в таком ответственном деле крайне легкомысленно.

Врезка дверных замков: инструкция по проведению работ

После подготовки всего необходимого для установки замка в дверь инструмента, можно приступать к выполнению работ. Первым делом необходимо решить, какое положение будет занимать дверь в установленном состоянии. Чтобы определиться, с какой стороны будут закреплены петли, а с какой врезан замок, можно приставить дверное полотно к стене возле проёма. После этого необходимо отметить места для врезки замка. Этот процесс несложный и с ним сможет справиться даже новичок. Следует от нижнего края дверного полотна с помощью рулетки отмерить 800-900 мм. На такой высоте, как правило, и производится установка замков и ручки на двери.

После этого на торце дверного полотна необходимо обозначить центр. Для этого используется две отметки, через которые проводится прямая линия. Она будет служить указателем расположения оси установки запорного механизма. Именно эта линия будет основным ориентиром при осуществлении дальнейших работ. После этого необходимо замерить длину той части замка, которая будет находиться внутри дверного полотна. Полученный результат измерений делится пополам. Эту величина необходимо отложить от отмеченной точки установки дверной ручки по начерченной ранее оси в обе стороны. Полученный отрезок задаёт границы углубления под установку замка.

Теперь необходимо высверлить посадочное отверстие. Первым делом следует замерить ширину устанавливаемой в дверь части замка. Отталкиваясь от этого показателя, необходимо выбрать нужное перьевое сверло для дрели. Оно должно быть на несколько миллиметров шире, чем измеренные габариты врезаемой в дверь части запорной системы. После этого, используя особый метод сверления, производится углубление под врезку замка. Делать это необходимо следующим образом. Сперва нужно установить сверло на одну из крайних отметок, ограничивающих место установки, и углубиться на 1 см.

После этого сверло передвигается на расстояние, равное половине его диаметра, и опять делается углубление на 1 см. Таким образом, необходимо сделать отверстия по все длине места установки замка. Теперь следует вернуться к первому углублению и высверлить ещё 1 см. Процедура повторяется и для других уже сделанных отверстий до тех пор, пока не будет обеспечена необходимая глубина для установки замка. После подготовки посадочного углубления в него следует вставить замок и карандашом отметить потай для декоративной части запорной системы. Теперь замок можно вынуть из дверного полотна. На следующем этапе необходимо вырезать потай.

Как уже было сказано выше, лучше всего эту операцию осуществлять с помощью ручного фрезера. В таком случае получится аккуратная выемка. Если фрезера нет в наличии, можно воспользоваться набором стамесок и молотком. Перед началом вырезания потая следует сделать зарубки по всему ранее начерченному контуру. Для этого стамеска ставится перпендикулярно торцу дверного полотна и несильными ударами молотка делаются углубления. Теперь необходимо удалить материал дверного полотна на толщину декоративной планки запорной системы. При этом работы следует осуществлять максимально внимательно и аккуратно, чтобы не повредить декоративное покрытие двери.

На заключительном этапе установки замка в дверь необходимо просверлить отверстие под установку дверной ручки. Для этого с помощью рулетки его требуется перенести на дверное полотно. После этого в дрель устанавливается перьевое сверло, но уже большего диаметра. Сверлить отверстие под ручки необходимо с двух сторон. В противном случае велика вероятность повреждения декоративного покрытия дверного полотна. После того, как кончик сверла покажется с обратной стороны двери, следует прекратить высверливание и продолжить его уже в противоположном направлении. Таким же образом осуществляется подготовка под секрет замка, если он присутствует в его конструкции.

После этого можно производить сборку и установку запорной системы и ручек. Замок вставляется в торец дверного полотна и фиксируется с помощью шурупов. Затем вставляется и закрепляется одним шурупом с боку декоративной планки замка. Теперь остаётся только установить в отверстие крепежный квадрат и насадить на него дверные ручки, которые фиксируются с помощью идущих в комплекте с замком шурупов или стяжек.

Вот таким образом получен ответ на вопрос, как поставить замок

Если работы производить аккуратно и осторожно, то результат установки запорного механизма на дверь оправдает все ожидания. Кроме врезки нового замка в межкомнатную дверь, необходимо овладеть и навыками демонтажа запорного механизма

Это может пригодиться при замене замков в уже эксплуатируемой двери.

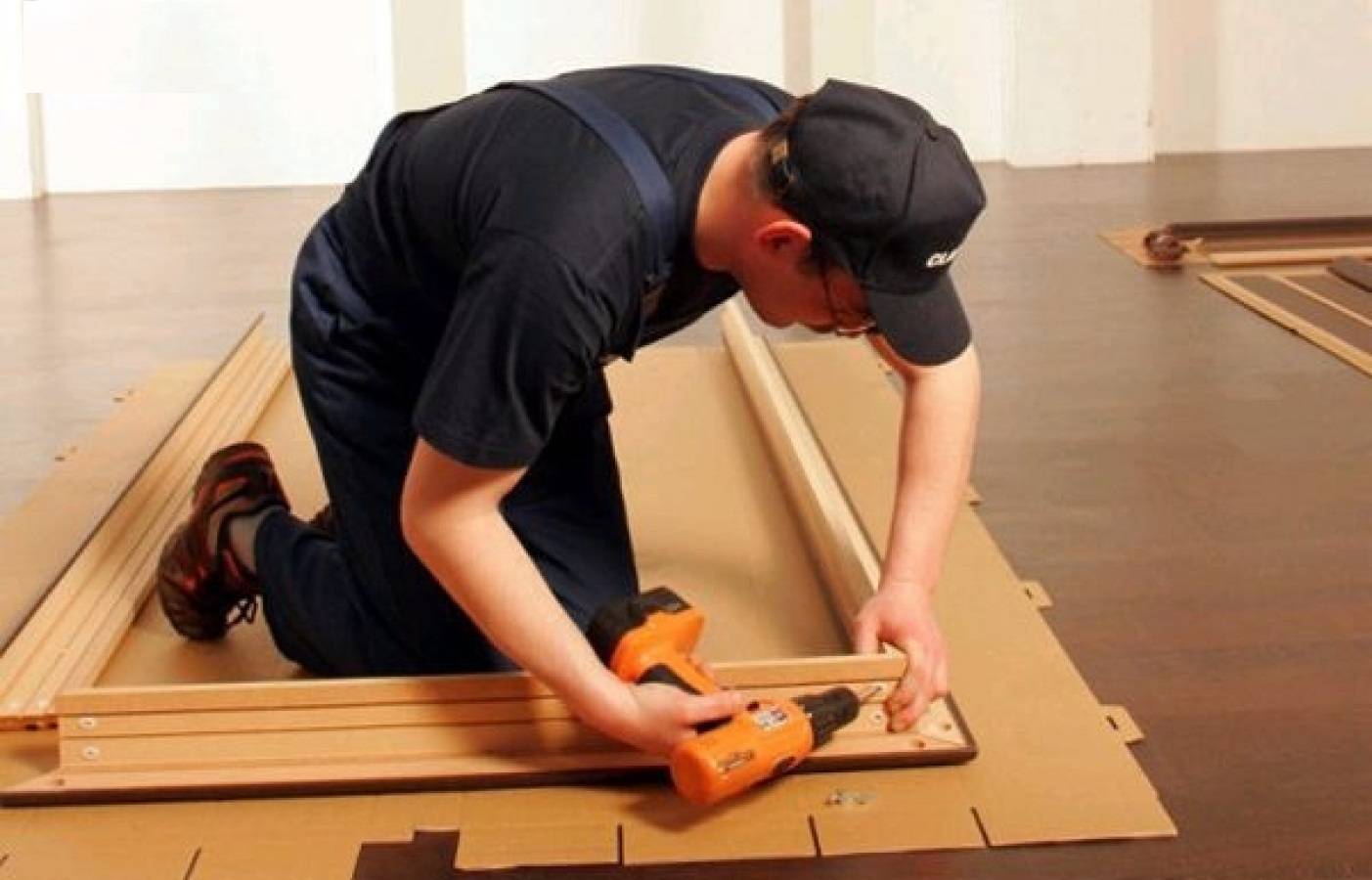

Виды дверных коробок межкомнатных дверей

Правильная межкомнатная дверь должна стоять в надежном коробе для двери, ведь от его качества будет зависеть на сколько долго прослужит дверь, а также оформление дверного проема вашего помещения. Дверные коробки можно разделить на три основных вида.

1. Короб из ДВП. Выглядит довольно прилично, но при выборе коробки из данного материала под вопросом буде прочность всей конструкции.

Средина планки короба прогибается от своего веса, не говоря уже о возможных прогибах от веса самого дверного полотна. Так как основными компонентами в составе ДВП, если говорить по-простому, являются клей и бумага, необходимо учитывать, что они очень хрупкие и не долговечны. На них не рекомендуется вешать двери из дерева и МДФ из-за их большого веса.

2. Короб из необработанной древесины.

Стоимость на уровне коробок из ДВП, но в отличии от последних, коробки, изготовленные из сухого профилированного бруса обладают более высокой прочностью. Поэтому, при выборе между коробками из ДВП и коробками из необработанной древесины рекомендуем остановить свой выбор на последних.

Также необходимо учесть, что вам понадобятся дополнительные материалы для финальной отделки коробки.

3. Короб из ламинированного дерева. Не требует финальной отделки, так как уже ламинировано с помощью бумаги.

И здесь есть один важный момент, при выборе такой коробки очень важным является качество ламинации. Если для этого использовалась тонкая бумага, есть большая вероятность появления потертостей, царапин, трещин, покрытие теряет свой внешний вид.

Возможно более качественным вариантом окажется коробка из необработанной древесины с самостоятельной финишной обработкой и покраской.

Также весь дверной проем межкомнатной двери может потребовать дополнительной обработки после установки дверей. Все засвистит от вашего проема, его размеров, расположения в нем двери, интерьера помещения.

Для такой обработки можно использовать доборную планку и наличники.

Необходимые комплекты можно купить в магазине. Рекомендуем определится с их необходимостью после окончательной установки двери, чтобы понять, какая именно окончательная отделка вам необходима. Ведь покупка дополнительных материалов – это дополнительные затраты, которые в итоге могут оказаться не нужными.

Ну, вот и пришло время заканчивать статью. Весь материал, которым я хотела поделиться – рассмотрен. Надеюсь, он Вам будет полезен, и вы будете им пользоваться при необходимости пошаговой установки межкомнатных дверей своими руками. Совершенствуйтесь в собственных практических навыках и получайте все новые знания, говорят: «Учиться никогда не поздно!» На этом все, спасибо за внимания, удачного и легкого ремонта!

Врезка замка в межкомнатную дверь

Не все так просто, как может показаться на первый взгляд. Сначала нужно определиться с местом, где именно нужно вставить дверной замок. Дело в том, что для МДФ дверей существуют строгие правила – врезать замок можно только на высоте 1 м от пола (от нижнего края полотна двери). Так как только на этом расстоянии внутри установлен деревянный брус, специально предназначенный для того, чтобы можно было установить замок и прикрутить ручки. Если вы приобрели деревянную дверь, тогда это правило соблюдать не нужно, врезка замка в деревянную дверь осуществляется в любом удобном месте. После определения этой точки (необходимо установить ручку с дверным замком так, чтобы дверь свободно открывали и закрывали все члены семьи). Как только вы определитесь с расположением, возьмите карандаш и наметьте с лицевой стороны двери точку, ближе к торцевой части дверного полотна – это будет место установки замка.

Следующий этап – это подготовка отверстия в дверном полотне:

• рядом с намеченной точкой врезки замка необходимо обозначить место для сверления отверстия. Для этого нужно взять в руки сам замок и в том месте, где «язычок» защелки выступает, приложить к дверному полотну и наметить точку;
• этого пока что недостаточно. Приложите к торцу двери замок и обведите карандашом полностью – у вас должен получиться шаблон для врезки замка. Наметьте на нем крайние точки сверления;
• теперь можно отложить в сторону замок и подготовить необходимый для работы инструмент. Нам понадобится круглая коронка (для круглой ручки со встроенным замком), чтобы просверлить отверстие требуемого диаметра. Следим за тем, чтобы края отверстия не выступали за край накладки для дверной ручки. В противном случае останется некрасивый зазор. Эту часть работы можно сделать и без фрезера, вооружившись стамеской по дереву, дрелью с набором сверл и круглым напильником, если ручка вместе с замком прямоугольной формы. Делайте небольшое отверстие, пусть оно будет чуть меньше, чтобы потом проработать края вручную напильником и примерить замок. Если он входит туго, можно расширить проем. Таким образом вы избежите ошибок во время работы;
• внимательно еще раз примерьте замок к дверному полотну и сделайте отметку по лицевой планке, это очень важный и ответственный момент, так как если отверстие сделаете большего диаметра, то придется выбросить дверь или искать другой замок, чтобы исправить досадную ошибку;
• высверлите отверстие нужного диаметра. Края можно зашлифовать напильником. Эту часть работы не нужно делать начисто, так как неровные края будут спрятаны под замком и наличниками дверной ручки;
• во время работы сверлами не спешите, сначала нужно высверлить отверстие в дверном полотне с одной стороны и дойти до середины, а потом с другой стороны. Так можно избежать сколов в дверном полотне;
• вставьте замок в середину и посмотрите, насколько плотно он сел. Видимую часть замка обведите карандашом по периметру и пока уберите защелку;
• теперь нужно вооружиться стамеской по дереву и сделать углубление так, чтобы с наружной стороны пластина плотно села в подготовленное отверстие. Так можно избежать трения и люфта замка в процессе эксплуатации;
• пока мы только подготовили отверстие для установки самого замка. Теперь нужно сделать несколько отверстий, чтобы прикрепить планку в торце двери;
• прикладываем рабочую деталь (входит в комплект поставки вместе с замком и круглой ручкой) и просверливаем при помощи дрели отверстия. Предварительно нужно наметить точки сверления простым карандашом, чтобы во время работы не ошибиться;
• как только планка в торце будет установлена, внимательно пересмотрите весь запорный механизм, чтобы не ошибиться. Дело в том, что ручки с замком-защелкой оснащены стопором. Срабатывает механизм так: проворачиваем ручку вправо и язычок защелки задвигается. Сделать это можно как с одной стороны, так и с противоположной. В зависимости от выбранной модели, язычок может просто защелкиваться и так же легко открываться. Или чтобы открыть дверь, нужно воспользоваться ключом. Поэтому внимательно осматриваем еще раз замок с ручкой и устанавливаем с той стороны, где вы будете закрывать дверь. Допустим, что вы врезаете замок в межкомнатную дверь в спальню. Со стороны коридора нужно вставить и прикрутить только запорный механизм, чтобы ручка свободно проворачивалась и дверь открывалась, а со стороны спальни установить замок с защелкой. Как только дверь в спальне будет закрыта, можно нажать на защелку и таким образом закрыться на замок. Открыть дверь можно как со стороны спальни (нажатием на защелку-язычок), так и со стороны коридора, но уже при помощи ключа.

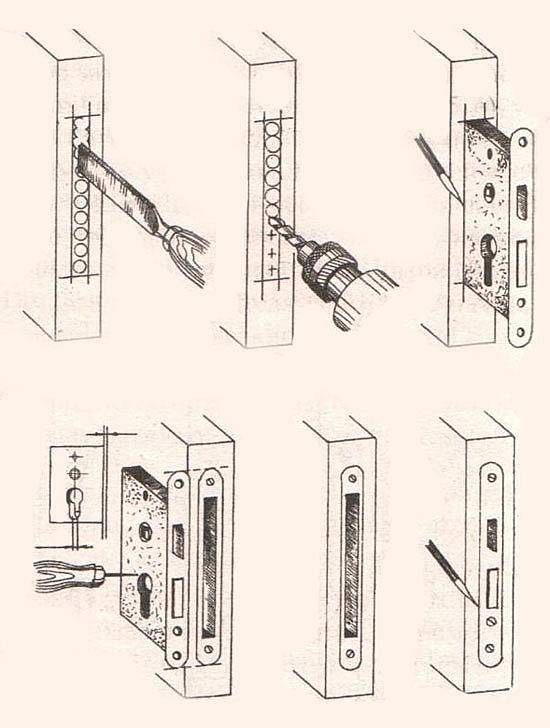

Схема врезки замка поможет вам справиться с задачей быстрее:

Пошаговая инструкция по врезке замка

Правильно врезать замок в межкомнатную дверь поможет инструкция. Она учитывает тип замка, в связи с чем имеет два раздела по установке корпуса (круглого и плоского) и ответной планки.

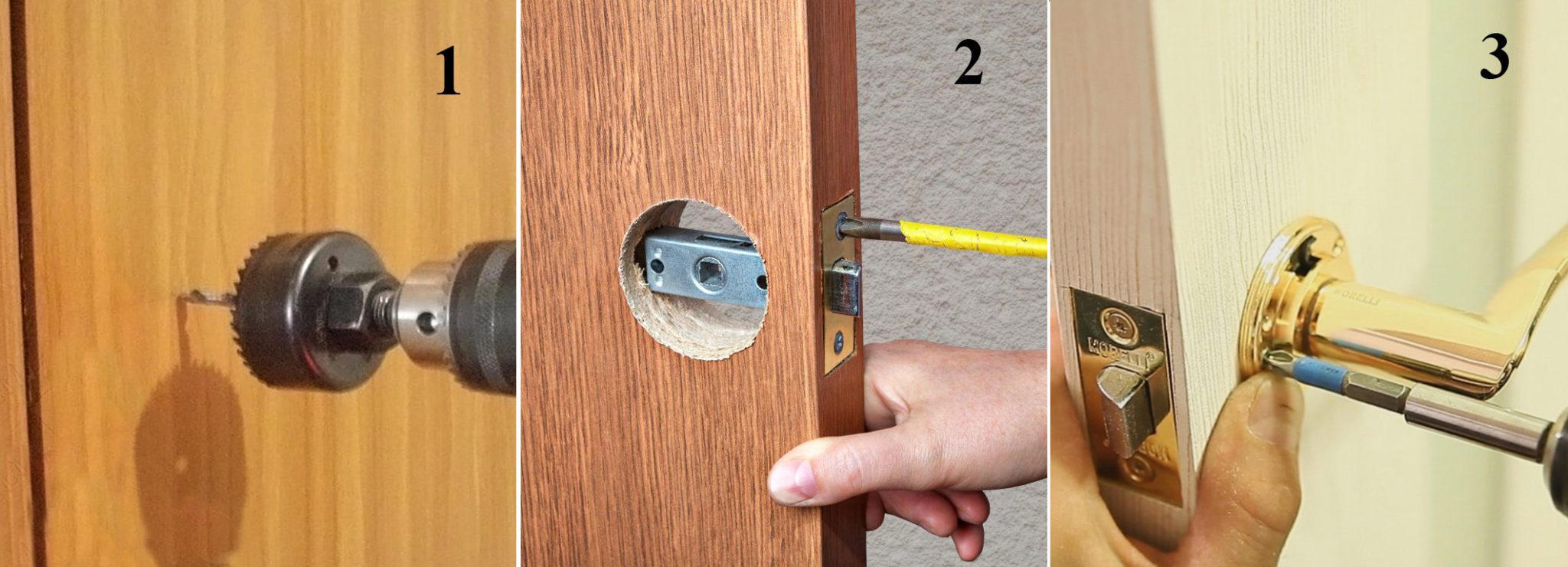

Врезка круглого замка

Проще всего выполнить работы с помощью современного оборудования — достаточно примерно 20 мин. Фреза подготовит все отверстия аккуратно и точно.

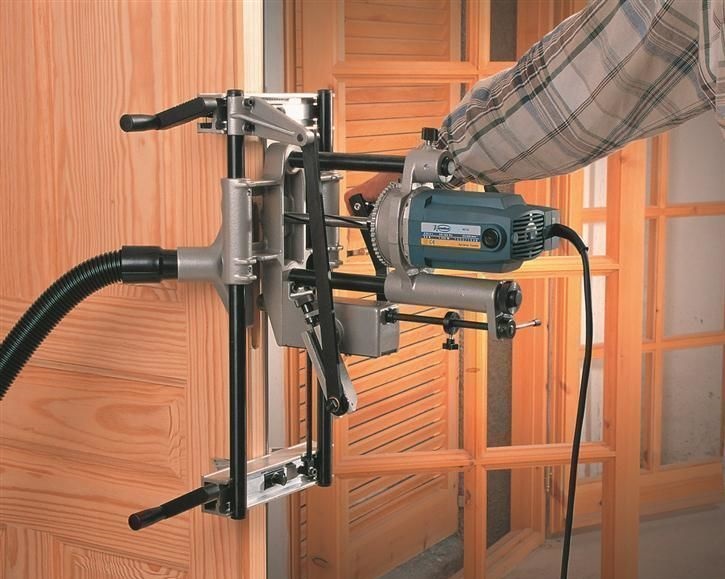

Врезка замка профессионалами.

Вручную выполнить работы чуть сложнее. Пошаговый алгоритм монтажа состоит из следующих операций:

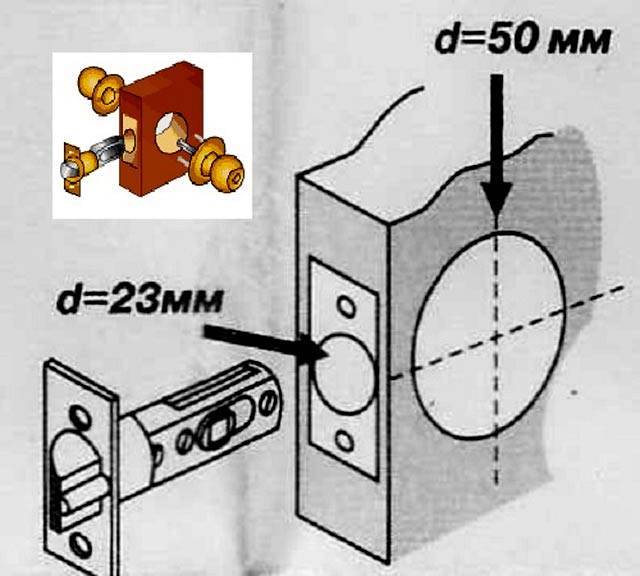

• на шуруповерт или дрель крепится сверло с коронкой диаметром 50 мм;
• выставив сверло точно по центру отверстия под ручку, дверь высверливается до выхода буравчика с обратной стороны. Продолжать нежелательно — коронкой можно повредить декоративное покрытие дверного полотна. Завершить лучше с обратной стороны;
• на коронке меняется нож под диаметр 23 мм;
• с торца дверей высверливается отверстие под защелку. Оно должно быть точно посередине отверстия под ручку. Работу можно выполнить и буравом-пером — диаметра хватает;
• вплотную к торцу вставляется защелка;
• карандашом отмечается контур накладки защелки, а также места вкручивания фиксирующих саморезов;

Отмечается контур защелки и места под саморезы.

• защелка вынимается;
• шуруповертом со сверлом диаметром 1 мм высверливаются отверстия под саморезы;
• в торце стамеской и молотком вырубается углубление в 3 мм под планку защелки. По ширине и длине лучше укоротить и заузить, что позволит более точно подогнать выемку под вставку. Если концы накладки овальные, на помощь придет перьевое сверло.

Стамеска в помощь.

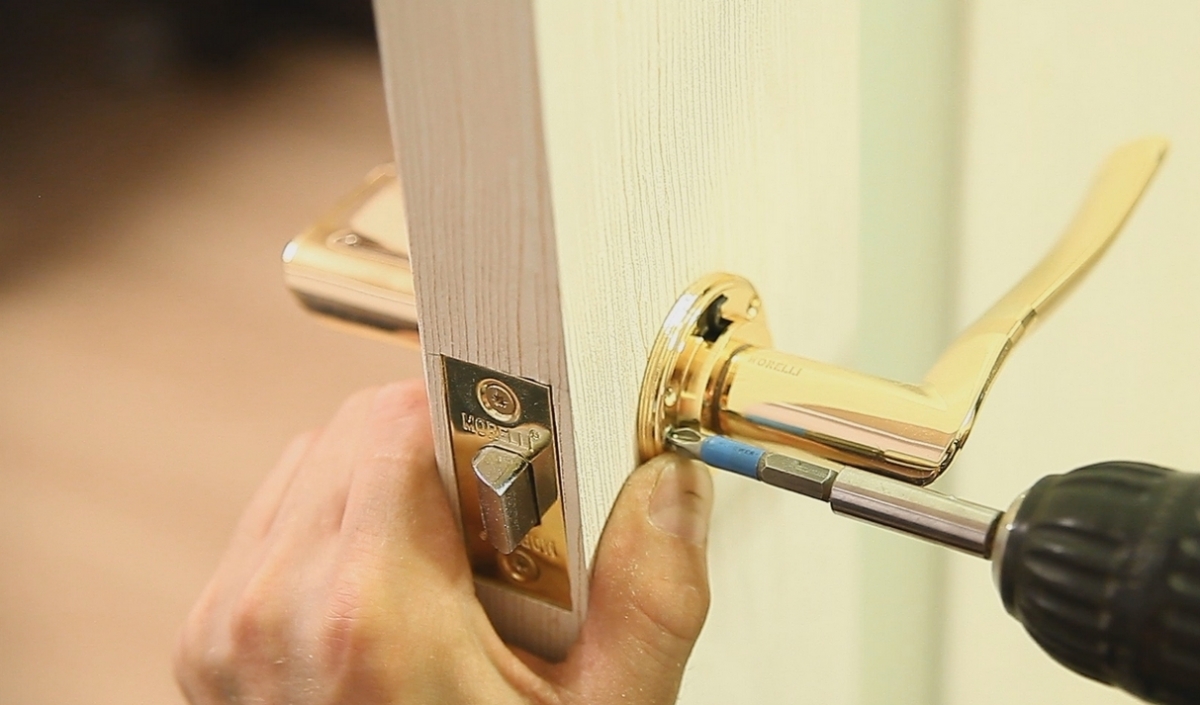

Осталось установить ручки и защелку.

Врезка плоского замка

А сейчас рассмотрим, как врезать замок в межкомнатную дверь, если корпус механизма плоский. Работы выполняются в следующей последовательности:

на перьевом сверле диаметром, равным толщине корпуса запорного устройства отмечается глубина сверления — равна длине корпуса;

Определяется глубина сверления.

• сверло вставляется в дрель. Можно использовать также и простое сверло нужного диаметра;
• ориентируясь на отметки низа и верха запора, высверливается 7-8 или 9-10 отверстий одно около другого (количество отверстий зависит от размера запорного механизма), чтобы образовалось сплошное углубление. Такую же работу можно выполнить с помощью долота, стамески и молотка. Это долго и трудоемко, но наши деды так и работали;

Схема высверливания выемки под корпус замка.

стамеской края подравниваются;

Стамеской края подравниваются.

в дрель вставляется более крупное сверло и им края выемки шлифуются. Сильно нажимать не нужно. Можно повредить полотно;

Шлифовка выемки дрелью.

• перьевым сверлом разного диаметра высверливаются отверстия под ручки, личинку со штифтами (под штифты можно сверлить тем же сверлом, что и под личинку — декоративная накладка скроет;
• стамеской выдалбливается углубление под планку. Технология такая же, как и у круглого замка.

Стамеской выдалбливается углубление под планку.

Замок собирается.

Ставится планка защелки.

Учитывая большое разнообразие замков, их сборку редакция сайта StroyGuru решила рассмотреть в отдельном материале.

Установка монтажной планки

Завершающий этап врезки замка — установка на коробке двери ответной планки. Поэтапный ход работ состоит из следующих операций:

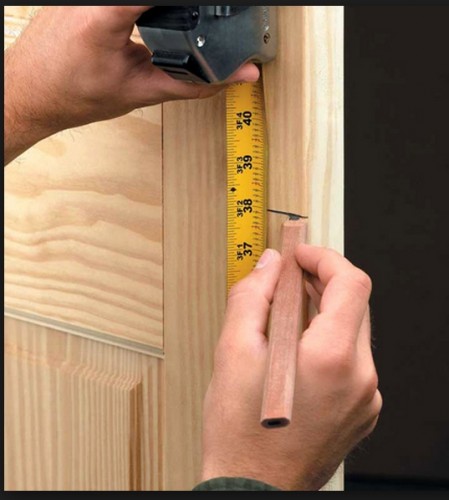

дверь закрывается. На проеме делаются отметки собачки. Таким образом определяется расположение ответной планки по высоте;

Находится расположение ответной планки по высоте.

находится глубина посадки ответки. Для этого с наружной стороны двери измеряется расстояние от поверхности дверного полотна до планки защелки, после чего это же расстояние откладывается от дверного проема до края ответной планки;

Определяется положение планки по глубине.

• ответная планка накладывается на косяк;
• карандашом отмечаются габариты планки, отверстия под саморезы и выемку для язычка;

Карандашом отмечаются места саморезов и углубления под собачку.

• если щель между дверным полотном и косяком больше толщины ответной планки, она не утапливается в коробку. Если меньше — стамеской выдалбливается углубление на 3 мм;
• под саморезы сверлом 1 мм высверливаются отверстия;
• под собачку стамеской выдалбливается выемка. Ее можно сделать и перьевым сверлом;

Высверливаются отверстия под саморезы и язычок.

саморезами планка прикручивается к косяку.

Ответная планка прикручивается саморезами.

В заключение, врезка запорного механизма в межкомнатную дверь требует от слесаря внимательности и аккуратности. Технология же простая. Все работы может сделать сам хозяин квартиры.

Виды замков для межкомнатных дверей

В зависимости от способа врезки, удобства использования и других характеристик различают следующие виды замков:

1. Плоские, имеющие прямоугольный остов и язычки, отделенные от защелки замка. Конструкция отличается высокой степенью надежности и оснащена нажимной ручкой (фалевой).
2. Круглые замки в цилиндрическом корпусе, защелка с язычком объединены. Ручка может иметь произвольную форму. Произведена врезка стопора и цилиндровой личинки замка в шпиндель.
3. Плоские замки уменьшенного размера, оснащенные поворотной ручкой. Защелка отсутствует.
4. Круглые, в конструкции которых присутствует специальная ручка-кноб.

Замки можно классифицировать и по другим признакам. Типы запорных механизмов бывают следующие:

• шпингалеты;
• фалевые;
• защелки с фиксатором;
• врезного типа;
• накладные;
• магнитные.

Последний тип запорных устройств не создает резкого звука при закрывании, может монтироваться в любую межкомнатную дверь (даже уже установленную); магнитные замки приобретают все большую востребованность.

Для врезки замка в только что приобретенную дверь необходимо знать толщину полотна и особенности его структуры. Существуют такие виды межкомнатных дверей:

1. МДФ шириной 35 мм.
2. МДФ шириной 45 мм.
3. Деревянная дверь новой конструкции (ширина филенок от 50 мм).
4. Деревянная дверь ДВП старой конструкции, имеющая дощатый каркас.

Установку замков в межкомнатные двери можно осуществить самостоятельно, зная особенности конструкции и принцип работы замка.

Плоские

Эта категория замков является максимально дорогостоящей. Они более сложные в установке, но обеспечивают хорошую противовзломную защиту. Они дают дополнительную нагрузку на дверь, в отличие от круглых замков. Плоский запор подойдет к наличной двери.

В дверь из МДФ шириной 35 мм допустимо устанавливать только плоские замки уменьшенного размера. Также в МДФ разрешается врезать лишь те замки, у которых наиболее широкий язычок составляет 15 мм. Торцевая накладка не должна превышать в ширину 24 мм. Это связано с тем, что динамическую нагрузку, создаваемую замком, может принять на себя только рама из дерева, а МДФ является слабым материалом.

Круглые

Этот тип замков является наиболее подходящим для квартиры или жилого дома. Они предусмотрены для врезки в любую дверь. Нажимная ручка используется чаще всего в тех домах, где живут люди с ограниченной подвижностью. Для пользования поворотной ручкой необходимо прилагать больше усилий.

Ручка-кноб отличается своей безопасностью: об нее невозможно пораниться или зацепиться одеждой.

Процесс установки круглых замков с любыми ручками остается неизменным. Механизм замка с цилиндрическим корпусом производится для дверей, толщина которых составляет 35-45 мм. Запоры для габаритных деревянных конструкций не всегда можно найти в продаже в небольших населенных пунктах. Но круглые замки отличаются тем, что их можно адаптировать к какой угодно толщине двери. Для этого необходимо заменить водило защелки, установив более длинное. Оно представляет собой стальную пластину прямоугольной формы 2-3 мм в толщину. На одном из его концов расположено отверстие.

Тумблер выхода защелки необходимо поставить в позицию, которая будет соответствовать материалу, из которого изготовлен дверной косяк. Для дерева это 70 мм, для МДФ — 60. Производство замков для межкомнатных дверей имеет свои особенности: их личинка расположена внутри для удобства запирания двери с внутренней стороны.

Когда дверь открывается в левую сторону, а подходящего замка не было найдено, то защелку и личинку нужно предварительно поменять местами. Для этого понадобится разобрать конструкцию. Для офисных помещений такой вариант не подойдет, потому как такой замок со стороны личинки легко разобрать даже без использования специальных инструментов.
