Установка нового аппарата защиты
Работы по установке автомата в электрощитке своими руками можно выполнять при наличии определенных навыков. Если после снятия выключателя была временная пауза, необходимо проверить отверткой-индикатором, что подводящие провода обесточены. Для установки аппарата на панели монтаж начинают с крепления его на DIN-рейке. Верхнюю часть захвата надо вставить на край рейки, а на нижнюю часть надавить до щелчка. Движением на себя убедиться в качестве фиксации. Зачищенные от изоляции жилы кабелей вставляются в контактные соединители и зажимаются винтами
При подключении проводов обязательно обращать внимание на их состояние
Если видны следы подгорания жилы, оплавления изоляции, такую часть провода надо удалить до участка, где эти дефекты не наблюдаются. Это позволит обеспечить необходимую надежность электрического контакта. При отсутствии у поврежденного провода запаса по длине, его вторичное использование может стать причиной подгорания контактов. Возможность установки автоматов в электрощитке своими руками позволяет решить проблему в самых экстренных случаях.
Чтобы проверить правильность работы автоматического выключателя, необходимо специальное оборудование. Оно позволяет определить, соответствует ли срабатывание теплового и электромагнитного расцепителей заявленным характеристикам. Без данного контроля возможна ситуация, когда факт неисправности защитного устройства, будет выявлен при перегрузке или коротком замыкании, которые могут привести к пожару.
Как продлить жизнь автоматическому выключателю
Запомните два совета:
- Не перегружайте защищаемую линию током выше номинального.
- Не выключайте автомат под нагрузкой.
Если с первым советом всё понятно, то второй немного сложнее. Когда через контакты протекает ток и вы собираетесь их разъединить возникает дуга. Это происходит по причине истинности законов коммутации: “Ток в индуктивности не может прекратится моментально”.
Даже если нагрузка активная, например обогреватель, кабеля имеют свою паразитную индуктивность. Еще более опасно размыкать автоматический выключатель, если к нему подключена нагрузка типа электродвигателей или осветительных сетей с большим количеством дросселей (ДРЛ, ДНат, ЛЛ) — индуктивность еще большая, дуга тоже. Отсюда дефекты контактов, их обугливание, ускоренный износ и залипание.
Мы ознакомились с тем, какой дефект чем вызван. Автоматические выключатели служат довольно долго, если работают в пределах номинальных условий. Ремонту современные автоматы не подлежат, поэтому мы не рекомендуем разбирать их, лучше замените, на качественный аналог, например Moeller или ABB. Для бытовых приборов и активной нагрузки используйте автоматы с буквой B, для подключения нагрузки со значительными пусковыми токами (двигателя) лучше подойдут аппараты с буквой D, а цифра после буквы обозначает величину допустимого тока. Не допускайте подключения окисленных проводов и всегда затягивайте клеммы. Придерживаясь данных советов, неисправности автоматических выключателей буду возникать гораздо реже, и вам не придется беспокоиться за безопасность эксплуатации проводки в квартире либо доме.
Как найти нужный автомат?
Некоторые горе-электрики на форумах рекомендует действовать по логике и отключать тот автоматический выключатель, который соответствует расположению квартиры на этаже. Такой метод отключения является крайне не безопасным, потому что существует вероятность нелогичного расположения защитной автоматики. Как результат – Вы отключите свет у соседей, а сами, если в этот момент решите заменить розетку, можете пострадать от поражения электрическим током.
Если Вы не знаете, какой автомат в щитке Ваш, лучше всего предупредить соседей, что, возможно, на несколько минут у них пропадет электричество и в это время методом исключения найти свой автоматический выключатель. Все, что Вам понадобится – индикаторная отвертка, которой Вы будете проверять наличие напряжения в розетке. О том, как пользоваться индикаторной отверткой, мы рассказывали в соответствующей статье!
После того, как Вы найдете собственный автоматический выключатель, рекомендуем его подписать, чтобы в будущем не сталкиваться с этой проблемой! Достаточно просто маркером над аппаратом написать номер квартиры и последующие отключения света будут более понятными!

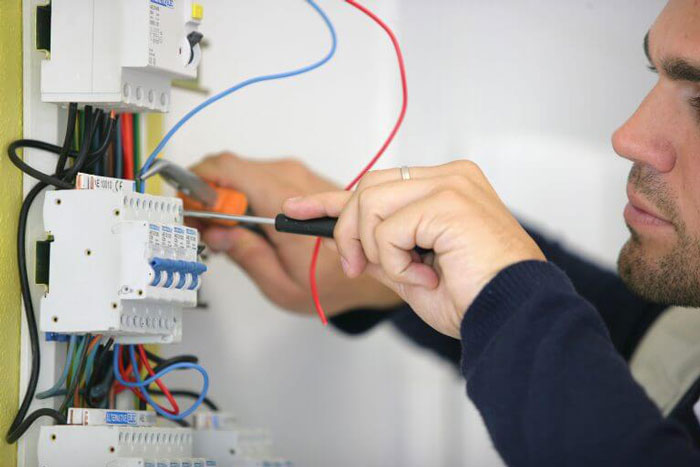

Как заменить автомат в щитке
Выражение «замена автомата со снятием напряжения» означает, что отключен должен быть не только данный выключатель, но и снято все напряжение до него. Как правило, для этого выключают вводной автомат, рубильник или пакетник, питающий весь распредщиток.
После отключения при помощи индикаторной отвертки или мультиметра, нужно проверить и убедиться в отсутствии напряжения на контактах.
Далее ослабляем винтовые зажимы на выключателе сверху и снизу.
Сделать это можно как крестовой, так и плоской отверткой, так как профиль винтов в модульных автоматах рассчитан под любую из них.
Хотя профессиональные электрики для этого используют специальный инструмент с профилем Pz/fl или Ph/sl.
Что это такое и нужно ли это вам, можете ознакомиться в отдельной статье.
Если контакты до этого грелись и заплавились, то такой винт выкрутить у вас не получится.
Такое очень часто случается на алюминиевой проводке. Данный металл со временем ослабевает и начинает течь. Контакт прослабляется все больше и больше.
Говорят, что новые алюминиевые провода, сделанные из сплавов 8030 и 8176, которые совсем недавно опять разрешили использовать в домашней электропроводке, лишены этих недостатков.
Однако только многократная практика, может подтвердить или опровергнуть эти заявления производителей.
Так вот, при невозможности открутить винт, просто перекусываете бокорезами или пассатижами сами провода в чистом месте там, где нет оплавления или почернения изоляции.
Подключать в новый автомат нужно только зачищенные, чистые концы провода. Иначе вся ситуация у вас очень скоро повторится опять.
Далее отводите провода в сторону и приступаете к демонтажу выключателя.
Причины замены автоматов
Существуют две основные причины:
- Частое срабатывание тепловой защиты.
- Постоянная работа на пределе возможностей.
Бывает, что даже после первого срабатывания системы тепловой защиты автомат перестает работать. Однако внешне эту поломку заметить невозможно
Важно знать, что электромагнитный и тепловой расцепитель – это не одно и тоже. Чаще всего поломки происходят из-за подгорания, а в последствии, и полного сгорания контактных зажимов, а также самих корпусов модульных устройств
Это происходит в основном через ненадежный и некачественный контакт. Если проводка сделана алюминиевым проводом, то в местах соединения со временем жила будет ослаблена. Алюминий более мягкий металл и контактные соединения с алюминиевым проводом со временем ослабевают, алюминий «плывет». Для того чтобы избежать негативных последствий необходимо раз в 2-3 года подтягивать контактные зажимы автоматов.
Еще одна из причин – это заводской брак, однако это бывает крайне редко. Для избежания брака, следует не экономить, и выбирать автоматы известных брендов. О лучших производителях автоматических выключателей мы рассказывали в отдельной публикации. Следует быть внимательным, ведь при монтаже этот брак никак не дает о себе знать, однако при нагрузке он себя обязательно проявит. Независимо от причины, по которой устройство перестало работать, следует сразу же осуществить замену автомата, в противном случае сбои в работе могут привести к возгоранию электропроводки.
Также необходимость замены защитных аппаратов возникает, если стоят старые пробки, а не новые автоматические выключатели. О том, как заменить пробки на автоматы, мы также рассказывали в подробности!
Как поменять автоматы своими руками
Если вы новичок, вам обязательно необходимо вооружиться индикатором для обнаружения фазы. Также вам понадобятся отвёртки с изолированными ручками, круглогубцы, нож или другой зачистной инструмент. Могут понадобиться шуруповёрт и изолента. Обязательно купите себе налобный фонарик. С фонариком качество выполняемых работ всегда лучше! Если у электрика нет налобного фонарика — это не электрик.
Инструмент электрика
Из материалов вам понадобиться сами автоматы, при необходимости DIN рейка и саморезы для неё. Нулевые шины для нулей и земли, провода, клемники и гребёнка.
Материалы для замены автоматов
Замена автомата под напряжением
Теперь рассмотрим случай, когда у вас нет возможности отключить напряжение, а подгоревший автомат, так или иначе требуется заменить.
Это может произойти по причине отсутствия вводного выключателя или рубильника. Либо вам необходимо заменить именно его.
Иногда пакетник меняют на этот самый выключатель, который далее будет играть роль вводного.
Кстати, в этом случае вместо простого автомата, ставьте выключатель нагрузки. Что это такое и почему именно его необходимо монтировать на вводе, читайте в отдельной статье.
Вся эта работа обычно происходит в подъезде. Упрощенная схема типичного этажного электрощитка (для одной квартиры) в большинстве многоэтажек, выглядит следующим образом.
Сбоку проходит так называемый стояк. Четыре провода с тремя фазами и нолем.
От этого ноля, как правило зануляется и весь корпус щитовой. В отдельных местах изоляция с жил стояка снята и установлены специальные зажимы, в простонародии называемые «орехи».
Через них фаза и ноль поступают на пакетный переключатель (пакетник).
В домах с капитальным ремонтом, вместо него уже стоят вводные выключатели.
Кстати, пакетник довольно не безопасная штука и очень часто при переключениях перекрывает его металлический корпус.
Поэтому опытные электрики включают и выключают подобные устройства, отвернувшись и убрав глаза.
Далее с пакетника напряжение поступает на электросчетчик. После прибора учета, ноль идет на зажимную колодку, а фаза через автомат на вашу квартиру. Там уже стоит отдельный распредщиток.
Автоматов в подъездном щитке обычно установлено 3 шт, но у многих до сих пор задействовано только два (свет+розетки).
Никогда не беритесь за замену автоматов под напряжением в щитках, находящихся в неудовлетворительном состоянии.
Даже все далее приведенные советы, вам не помогут избежать неприятных последствий в таких распредустройствах.
Подобная работа возможна только там, где вся коммутационная аппаратура надежно закреплена и отсутствуют плохо изолированные скрутки, счалки и т.п. Первое, что хотелось бы отметить, если у вас нет никакого опыта в работе с электричеством, никогда не занимайтесь самостоятельной заменой аппаратов защиты под напряжением.Пригласите для этого дела опытных электриков.
Советы будут относиться в первую очередь к тем, кто уже имеет представление о данной работе, и не раз ремонтировал, собирал щитки или менял автоматы, но без напряжения.
Запомните главное правило — работа под напряжением должна выполняться только специальным изолированным инструментом, прошедшим испытание до 1000В, и предназначенным для такого вида деятельности.
Никаких отверток с голыми жалами или плоскогубцев, с перемотанными изолентой ручками.
Данный изолированный инструмент выпускается со специальной расцветкой и имеет соответствующие надписи.
Второе — работать нужно не голыми руками, а в перчатках.
Если у вас есть диэлектрические, это наилучший вариант.
При этом на ногах также должна быть обувь, а не простые тапочки. Вполне уместен будет и сухой резиновый коврик из ванной.
Третье — вся работа в электрощитке под напряжением, подобна хирургической операции. И как при любой операции, рядом с вам обязательно должен присутствовать второй человек. В одиночку никогда не занимайтесь подобным.
Аудит щитка
Замену автоматов в щите, стоит начать прежде всего с его визуального аудита. Сначала необходимо ничего не трогая руками, просмотреть все установленные автоматы и подключения к ним. В большинстве случаев этого бывает достаточно чтобы выявить неисправность в электрощите. Также визуальный осмотр поможет указать на допущенные ошибки при монтаже щита.
Проверяется соответствие номинала автомата сечению кабеля подключенного к нему. Определяются все подгорания или оплавления проводов и зажимов. Вручную проверяется надежность всех соединений (подкручиваются все зажимы автоматов и нулевых шин).
И халтурщиком
Соблюдение техники безопасности
Все работы в электрических сетях допускается выполнять обученному персоналу, знающему правила эксплуатации электрооборудования и методы защиты. Домашний мастер тоже должен знать базовые основы электротехники и уметь работать с электроинструментом, тогда замена пробок на автоматы своими руками допустима. В противном случае лучше поручить эту работу специалистам. Это работа не является сложной, и не будет стоить дорого, намного дешевле, чем возможные неприятности из-за удара исполнителя электротоком или возгорания проводки.
При производстве работ по установке автоматов потребуется выполнить четыре базовых правила:
- Прежде всего, выполняют процедуру по обесточиванию абонентского ввода в дом или квартиру, где будут проходить электромонтажные операции. В этажном распредщитке отключают пакетный выключатель подающий ток, питающий квартиру.
- Проверяют полное отсутствие напряжения с использованием мультиметра или индикатора фазы. Для этого выворачивают пробки из пробкодержателей и убеждаются в отсутствие напряжения в центральном и резьбовом контактах.
- До тестирования напряжения убеждаются в работоспособности измерителя, которым будет проводиться тестирование. Для этого проверяют розетку, о которой точно известно, что на нее подается напряжение.
- Выполняют изоляцию фазного провода, подключенного к электросчетчику на период установки.
Короткое замыкание в цепи розеток
При моментальном отключении автомата сразу после того, как его подключили имеются основания считать, что здесь дело связано с коротким замыканием – тепловой расцепитель не сработает так скоро. Распознать что это именно замыкание возможно с помощью мультиметра – сопротивление между нулевой рабочей шиной N и выводом автоматического выключателя при коротком замыкании будет приближенным к нулю. Предупреждаем, что проводить подобные измерения разрешено лишь тогда, когда автомат выключен.
Как только выяснено, что фактор срабатывания – короткое замыкание, то важно узнать, где именно оно случилось. Автоматические выключатели в щитке нужно подбирать в соответствии с соображениями селективности, а это свидетельствует о том, что подействовать должен именно автомат, находящийся наиболее близко к месту возникновения короткого замыкания
Тогда выключатель откликается лишь на замыкания в том звене цепи, которое находится за ним. сравнительно линии.
Потому, к примеру, если включается лишь вводной автоматический выключатель, то место замыкания будет находится именно во вводном щитке. При замыкании внутри жилплощади действует групповой выключатель и иногда совместно с ним – вводной автомат. Именно в этом случае вводной аппарат разрешено смело подключить опять и узнать, какая из групп электроприемников подключена к проблематичному проводу – имеено эта группа не будет действовать. Главное правильно сделать выбор между автоматом и УЗО.
Выяснив данный вопрос, разрешается выключить все электроприемники и опять задействовать групповой автомат. Если автоматический выключатель сработал, то сломан один из выключенных электроприборов, то автомат может не сработать. Найти определенного виновника допустимо или последовательным подключением всех электроприемников, или измерить их входное сопротивление. Другой вариант не подойдет для приборов, которые имеют электронное управление. Поломанный прибор, естественно, подлежит ремонтным работам.
В случае исправности приборов, необходимо произвести проверку розеток, которые входят в состав данной группы: корпуса вскрыть, исследовать и затянуть клеммные зажимы. Розетки проверены, приходит очередь коробок. Их нужно разобрать. Если при проверке не выявлены очевидные поломки, то нужно разъединить провода, чтобы испытать сопротивление среди жил кабелей по отдельности. Такая проверка действительно позволит найти, где именно из кабелей произошло замыкание
Испорченная линия нужно заменить, а жилы в коробке важно опять соединить, применяя сертифицированные зажимы
Демонтаж автоматического выключателя
Ремонт этого оборудования обычно не осуществляется. Этому есть две причины – схема автоматического выключателя не такая простая, а стоимость его не так велика. В основном при поломке автоматического выключателя его просто меняют.
Перед тем, как производить демонтаж автоматического выключателя, следует провести обесточивание линии питающею его. Иногда эту операцию не делают, но все же, мы настоятельно рекомендуем обесточивание перед демонтажем. Особенно необходимо это в случаях, когда плюс автоматического выключателя находится в совсем неблагоприятном состоянии. В зажиме при таких ситуациях вся система скорее всего приварилась друг к другу. Работа по замене в таком случае сильно усложняется и требует определенных навыков. Рекомендуем под подобные случаи оставлять в щитке определенный запас по проводам.
Основная часть автоматов в щитке имеют распределительные и линейные функции. Их задача питать какой то определенный электроприемник или бытовую технику. Процесс обесточивания подобного механизма довольно прост – нужно всего лишь отключить вводный автомат (или же пакетник).
Также вы можете столкнуться и с более сложной ситуацией – может потребоваться замена вводного аппарата. Еще одна подобная ситуация – когда отсутствует и вводный аппарат и пакетник. Скорее всего вам придется обратиться за помощью к электрикам эксплуатирующий фирмы. В подобных случаях скорее всего потребуется снимать напряжение в ВРУ или же в других распределительных устройствах которые находятся вне зоны вашей досягаемости. Замена автоматического выключателя в этом случае должна проводиться аккуратно.
После того, как питание отключено, необходимо убедится в этом. Поможет в этом исправный индикатор или мультиметр. Когда вы убедились что питание действительно отключено – отключите проводники. Подбираем отвертку для автомата (винты на каждом устройстве отличаются). Далее необходимо раскрутить зажимы. Если у вас не выйдет это сделать, то, воспользовавшись бокорезами, “выкусываем” провода. После того как наши проводники отсоединены, можем развести их в стороны и приняться за само устройство.
Крепление современных щитков в основном производится на ДИН-рейку, которая имеет омего-образный профиль. Если у вас именно такая ситуация – работы по демонтажу и монтажу будут проще простого. Автомат в своей нижней или задней части имеет специальное отверстие в которое с легкостью войдет отвертка. Многополюсные и дифференциальные модели могут иметь два таких отверстия. Чтобы не производить демонтаж читайте о том, как выбрать диф автомат.
Эти отверстия имеют связь с нижними захватами устройства, при этом захваты которые находятся сверху – неподвижны. С помощью отвертки и специальных отверстий, снимаем нижнюю часть. После этого снять верхнюю часть будет очень просто – легкое движение вверх и устройство перед вами!
Даже с учетом того, что эта операция не затруднит вас, все таки следует помнить что сломать нижний захват или повредить отверстие под отвертку очень просто. Действуйте аккуратно.
Если нижний захват не имеет фиксатора, вам придется орудовать сразу двумя отвертками, что, конечно, не совсем удобно.
Чтобы не попасть впросак
Перед тем как произвести замену панели с пробками на современный щиток или бокс, необходимо согласовать вопрос с энергоснабжающей организацией. Счетчик электроэнергии является прибором коммерческого учета. Если вы не согласуете свои действия со сбытовой организацией, то нарушение пломбы счетчика может быть расценено, как попытка хищения электроэнергии. В итоге дело может закончиться штрафом.
Возможно, в процессе установки нового щитка учета вам захочется заменить громоздкий счетчик электроэнергии старой конструкции на современный электронный прибор. В этом случае следует знать, что не все счетчики, продающиеся в магазинах, сертифицированы в качестве приборов коммерческого учета. Поэтому перед покупкой электросчетчика поинтересуйтесь, внесен ли выбранный вами прибор в Государственный реестр РФ.
Важно!
В случае замены счетчика сохраните старый прибор до прихода специалиста сбытовой организации. Он понадобится для подтверждения конечных показаний.
У приобретаемого счетчика должны быть минимальные показания
Обратите на это внимание, чтобы не платить за электроэнергию «накрученную» до его покупки.
Специалисты энергоснабжающей организации обязательно потребуют предоставить акт Государственной поверки нового счетчика электроэнергии
Куда устанавливают электрощит для счетчика и автоматики
Первым делом необходимо определиться с местом для установки щитка. Так, специалисты считают, что лучше фиксировать его возле входной двери в коридоре, ведь тогда не придется прокладывать кабель с лестничной площадки, что значительно упростит монтаж.
Как правило, закрепляют щиток на уровне видимости жителей квартиры — это позволит без проблем снимать показания и отключать автоматы. Поэтому место установки будет отличаться в зависимости от роста домочадцев.
Электрощиток в квартире
Любые современные щитки имеют надежное основание, закрываются с помощью замка, поэтому посторонние или маленькие дети не смогут туда добраться, если не будут иметь доступ к ключам.
При выборе места для монтажа учитывают и то, откуда будет проходить кабель воздушной или подземной линии питания (в квартире или частном доме). Уточнить подобную информацию можно у сотрудников компании, отвечающей за электроэнергию.
Приобрести готовый электрощит или собрать самостоятельно
Теперь электрики уже не только самостоятельно собирают щитки, но и устанавливают готовый заводской вариант со всем внутренним наполнением. Такие конструкции даже изготавливают по специальному заказу под конкретную квартиру.
Главный момент в этом деле – это опыт установки фирменных щитков. Если мастер уже сталкивался с таким монтажом, то опасаться не стоит. В других же случаях лучше собрать конструкцию на месте, поэтапно.
Замена в щитке под напряжением
Подобного рода занятия не рекомендованы новичкам, приглашение опытного мастера в этом случае — единственный разумный вариант. Такую операцию самостоятельно может выполнить лишь тот, кто уже имеет немалый опыт замены данного оборудования без электричества. Но и этим домашним мастерам-электрикам необходимо ознакомиться с правилами опасной/безопасной работы.
- Замена оборудования возможна, если используют изолированные электромонтажные инструменты, прошедшие проверку напряжением не менее 1000 В. Плоскогубцы, ручки которых перемотаны изолентой, а также отвертки с голым наконечником запрещены.
- Нельзя работать голыми руками, поэтому необходимы перчатки. Оптимальный вариант — диэлектрические. Заниматься заменой опасного оборудования в домашних тапках запрещено. Обеспечить безопасность способен простой резиновый коврик.
- Операция по замене электрооборудования всегда подразумевает присутствие ассистента, так как он окажет необходимую помощь, если что-то пойдет не так, как ожидалось.
Порядок работы
В первую очередь автомат, требующий замены, выключают. Производят проверку того проводника, что остается под напряжением. Так как питание не всегда подводят сверху, отверткой-индикатором тестируют оба зажима.
Тех, у кого напряжение идет через гребенчатую фазную шину, на пути поджидают сложности, так как легкой, быстрой и безопасной замена без обесточивания не будет. Демонтаж невозможен без отсоединения одного аппарата из цепочки, и в этом главная «закавыка».
Сначала изолированной отверткой откручивают винты того проводника, который не находится под напряжением. Затем на втором, с 220 В
Здесь важно удерживать его пассатижами, в противном случае провод, освобожденный от «оков», может отскочить в любую сторону. Надо повторить, что без инструмента с изолированными ручками лезть в электрический щиток подобно камикадзе строго не рекомендуется
При недостатке места провода перемещают одной рукой, а вторую прячут за спину.
Фазный проводник, откусываемый бокорезами, необходимо удалить на максимальное расстояние от металлической планки, находящейся в щитке, потому что лезвия боковых кусачек окажутся под напряжением при контакте с проводом. Случайное касание другого металла мгновенно вызовет короткое замыкание. Общий щиток, в котором находятся счетчики всех квартир этажа, — причина перехода однофазного КЗ в многофазное, а такое ЧП уже угрожает серьезными последствиями.
После извлечения опасный провод сразу изолируют термоусадочной трубкой, кембриком либо изолентой. Замена под напряжением трехфазного вводного аппарата требует поочередных операций с каждой фазой. В этом случае надо отмечать и запоминать их точное расположение и фазировку. Отсоединенный провод отводят как можно дальше, с его вторым концом также избегают контактов. Однако сильно изгибать его не рекомендуется, потому что жила может сломаться либо внезапно выскочить из зажима.
После отсоединения проводов старый автомат демонтируют, затем на его места ставят новый прибор. Подключение жил начинают с той, где нет напряжения. Сняв изоляцию с фазной, ее заводят в автомат пассатижами. Контакты затягивают, после чего приступают к уже традиционной проверке работоспособности устройства.
Так как заменить автомат в щитке под напряжением непросто и небезопасно, лучше и не пытаться проводить эту операцию без необходимого опыта. Грамотный электрик сделает работу качественно, быстро и безо всякого риска. Как проходит операция по замене автоматического выключателя с точки зрения профессионала, можно увидеть в этом ролике:
Рано или поздно, каждый из нас может столкнуться с моментом, когда приходит время заменить автоматический выключатель в электрощитке.
Случиться это может по разным причинам:
подгорели контакты
автомат перестал держать нагрузку
частые ложные срабатывания и т.д.
Наиболее распространенный случай — это выгорание контактов.
Если автомат у вас начал выбивать, а никаких следов его повреждения нет (почерневший корпус или подгоревшая изоляция на проводе), сначала найдите причину его срабатывания и никогда не спешите менять автомат на большую величину.
Запомните, что автоматы выбираются в первую очередь исходя из сечения подключенного к ним кабеля, и уже только потом смотрят на нагрузку.
Но если в вашем случае пришло все таки время замены, следует знать как это сделать правильно.
Рассмотрим два варианта:
замена автомата со снятием напряжения
замена под напряжением
