Проекты домов с цокольным этажом: как со вкусом обустроить подвал

Особенности строительства

Цоколь возводится так же, как и ленточное основание, только с улучшенным утеплением и гидроизоляцией. Вся его защита должна быть выполнена в любом случае, даже если дом стоит на возвышенности и грунтовые воды расположены достаточно глубоко. Эти меры не позволят накапливаться конденсату, что со временем скажется на целостности конструкции.

Фото кирпичного цоколя для бетонного фундамента

При строительстве на прочном грунте для подошвы фундамента можно обустраивать не бетонную, а песчано-щебневую подушку. На сыпучих и сильно увлажненных грунтах под фундамент закладывается бетонная плита, на которой и строятся стены домов.

Коротко о строительстве:

Рытье котлована.
Оборудование дна котлована песчано-щебневой или бетонной подушкой слоем ≥ 20 см.
Заливка плиты, которая будет выполнять роль чернового пола.
Возведение стен фундамента.
Укладка на поверхность стен слоя гидроизоляции, вывод цоколя в нулевой уровень.
Укладка следующего слоя для защиты от влаги и обустройство перекрытия. На потолочном перекрытии монтируются остальные элементы коробки дома.
Полная тепло- и гидроизоляция в полуподвале, снаружи и внутри.

Фото цокольного этажа одноэтажного дома

Рекомендации строителям:

От геодезистов: на местности с ровной поверхностью строительство будет не таким дорогим, как на склоне или на участке со сложным рельефом.
От архитекторов: высота полуподвального этажа – это амбициозный вид всего дома, ведь низкий цоколь будет смотреться вросшим в землю, в отличие от строения с высоким.
От строителей: начинать лучше с углов – эти участки определяют геометрию и эстетику здания.
Западающий цоколь (утопленный в стену фундамента) более надежен, чем выступающий: он защищает фундамент от любых нежелательных воздействий, природных и механических.
Выступающий (за поверхность фундамента) – оптимальная конструкция для дома из пиломатериалов. А для защиты фундамента поверх цоколя накладывается «пояс» из декоративных материалов.
Цоколь в одной плоскости с фундаментом дома – вариант от безысходности: влага повреждает гидроизоляцию, защитить такую конструкцию от мороза и ветра сложнее и дороже.

Как использовать цокольный этаж?

Цоколь – это не просто прихоть будущих домовладельцев. В некоторых случаях цокольный этаж – это единственное возможное решение для строительства дома. Например, если участок с сильным перепадом высот, в склоне можно вырыть горизонтальную площадку, возвести на ней цоколь, а затем уже первый этаж и крышу.

На цокольном этаже можно оборудовать различные комнаты, среди которых:

мастерская или рабочий кабинет;
подсобные помещения (кладовая, прачечная);
технические помещения (котельная);
домашний кинотеатр;
бильярдная и пр.

Если в цокольном этаже была проложена гидро- и теплоизоляция, здесь можно оборудовать и комфортные жилые комнаты. Также популярен такой вариант, когда весь нижний уровень или его часть занимает гараж.

На первый этаж выносятся спальни, кухня, гостиная и санузел. В целом дом получается компактным, но пространства хватает для комфортного проживания. Выбирайте площадь будущей постройки, исходя из размеров участка и количества проживающих.

Главный офис архитектурного бюро «Свой Дом» базируется в Москве, но мы работаем во многих других городах страны. Заказать проект вы можете онлайн, а ваш заказ будет доставлен курьером в течение нескольких дней.

Для поиска проекта воспользуйтесь удобным расширенным фильтром, где более 60

опций для фильтрации Расширенный подбор

Преимущества цокольного проекта

Строители утверждают, что при правильно составленной планировке дом с цоколем будет стоить дешевле, чем малоэтажный дом. Чем это можно обосновать?

При наличии цокольного этажа общая площадь увеличивается более чем в два раза, а в доме с мансардой – еще на 50-70%.
Цокольный подвал – это более теплые полы первого этажа, а значит, экономия на утеплении, энергоносителях, ремонте и здоровье жильцов, ведь воздух в доме всегда будет иметь оптимальную влажность за счет подогрева и естественной вентиляции снизу.
Дополнительный этаж можно переоборудовать для различных целей, и для проживания в том числе. Часто цоколь объединяют с котельной, гаражом или автомастерской, экономя на строительстве дополнительных помещений или отдельных пристроек.

Многофункциональная планировка дома На плане выше видно, что рачительный хозяин использовал имеющееся пространство максимально эффективно. В доме есть бассейн, котельная, сауна и даже спортзал, и все это – в дополнение к стандартному набору из спален, кухни, холла и др. Такой мощный прирост помещений стал возможен именно благодаря цоколю. Проекты домов в один этаж с цоколем – это самая разнообразная планировка. Наиболее интересные и оригинальные идеи смотрите ниже. Цоколь:

Это оптимальное помещение для теплого гаража, кладовки, топочной или автомастерской, бассейна, биллиардной или бани.
Дает много места под просторную гардеробную или огромную прихожую, а подъем на первый этаж осуществляется через тамбур с винтовой или (если позволяет пространство) маршевой лестницей.
Можно перестроить под столовую, чтобы отделить кухню, где готовится пища, от зоны для отдыха и питания.
Это отдельные санузлы и ванные комнаты (именно во множественном числе), личный кабинет или домашняя лаборатория. А если добавить к цоколю эркер, то можно смело оборудовать небольшую обсерваторию. Эркер будет выступать на 1,5-2 м, и этой площади хватит для организации зимнего сада, всесезонной оранжереи или просто павильона для отдыха со скамейкой и небольшим столиком.

Цокольное помещение с лестницей – индивидуальный проект

Планировка дома с цокольным этажом и навесом

Итак, данный план включает в себя расположение на цокольном этаже практически всех комнат хозяйственного типа. Это прачечная (14,0 кв. м.), техническое помещение (5,8 кв. м.), холл (4,4 кв. м.), а также санузел (2,5 кв. м.). Котельная и мастерская представляют собой единое помещение, разделенное каменной перегородкой практически до конца стены.

Прачечная предусматривает наличие специальных сливных отверстий

Эта мера предосторожности очень необходима, так как в таком месте нежелательна высокая влажность. Это может пагубно отразиться на строении всего здания, к примеру, начнут появляться трещины на стенах, отделочный материал может отставать от поверхности и т

д.

Дополнительно на цокольном этаже размещены:

кладовая (6,5 кв. м) и холл,
комната отдыха (19,8 кв. м),
сауна (2,9 кв. м.).

И последнее помещение – спортзал в цокольном этаже. Это единственное место, которое не является хозяйственным, а скорее развлекательным. Под него отведено 16,1 кв. м. этого вполне достаточно для размещения нескольких тренажеров, шведской стенки и душевой. Освещение в тренажерном зале должно быть яркое, чтобы глаза быстро не уставали.

Планировка пространства

Как только жилец поднимется по лестнице верх, то попадет в холл (7 кв. м.) на первом этаже. Из него через проем в стене можно попасть в прихожую (6,7 кв. м.). Из гостиной и из холла можно пройти в кухню, площадь которой 19,6 кв. м. На первом этаже также располагается санузел общего использования и тамбур (2,9 кв. м.). Гостевая спальня на первом этаже, размер которой 33,6 кв. м., предназначена для временного проживания двух человек.

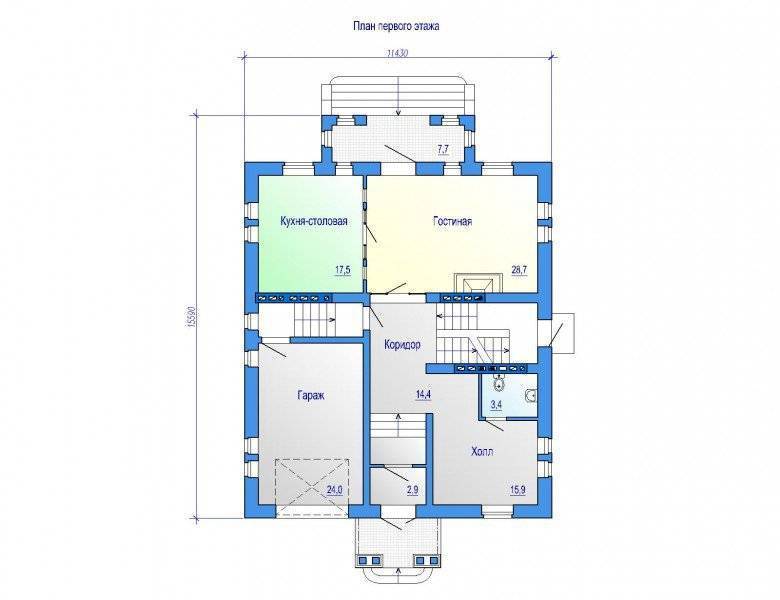

план 1 этажа дома

На втором этаже дома стандартная планировка, только из холла можно попасть в каждую из пяти комнат. Итак, первая – рабочий кабинет на втором этаже. Он находится на некотором удалении от остальных комнат, чтобы не доносились посторонние звуки и шум. Из кабинета можно выйти на длинный балкон, с которого открывается вид на участок.

Две спальни на втором этаже обладают соответственно размерами 13,9 кв. м. и 14,0 кв. м., располагаются эти комнаты рядом. Третья комната может быть обустроена по задумке хозяев, желательно устроить там детскую или библиотеку. Размер этого помещения 15 кв. м., у него есть небольшая особенность — несущая стена, которая выходит на приусадебный участок, представляет собой огромное окно. Это позволяет в дневное время не использовать вообще никаких дополнительных искусственных источников света.

И последняя комната – ванная (7,8 кв. м.). Этого помещения будет достаточно для расположения не только ванны, но также душа, раковины и остального сантехнического оборудования.

планировка 2 этажа дома

Дополнительные сведения

Планировка дома с цокольным этажом предусматривает размещение семьи из шести человек для проживания весь год. Общая площадь – 251,8 кв. м. Из них жилая площадь – 106,33 кв. м.

Характеристики:

Конструкция: керамическая.
Материал для наружной стены: пустотелый кирпич.
Материал для перекрытия: железобетон, монолит.
Материал для конструкции крыши: дерево, ригель.
Лестница: железобетонная.
Фундамент: железобетонный ленточный.
Материал для отделки кровли: керамическая черепица.
Материал для отделки фасадов: тонкослойная штукатурка.
Материал для отделки цокольного этажа: облицовочный кирпич.

Для возведения такого строения участок (как минимум) должен обладать следующими размерами: 10,2 х 12,3 м.

планировка дома

Разработка проектов жилья с цокольными площадями

Любое жилье, в том числе малоэтажные здания с мансардой и цоколем или без него, должны соответствовать не только СНиП и ГОСТ, но и погодным условиям в регионе застройки. Так, легкий деревянный домик с плоской неутепленной крышей вряд ли долго простоит в Якутии или Забайкалье. При составлении проекта важны такие факторы, как свойства и тип грунта, характеристики грунтовых вод и точки промерзания почвы, среднегодовые осадки и температуры. Поэтому в любые типовые проекты одноэтажных домов заказчик может внести изменения, сделав жилье индивидуальным и адаптированным к своим требованиям.

Почему именно дома с цоколем и с одним этажом стали пользоваться спросом у всех слоев населения вместо так разрекламированных и до недавнего времени популярных двухэтажных загородных коттеджей с гаражом? Ведь и для тех, и для этих проектов разрабатывается усиленный заглубленный фундамент (чаще всего монолитный и ленточного типа, а это не самый дешевый вариант), а на дом с высоким цоколем приходится до 20% затрат на возведение самого цоколя, которого в строении с двумя этажами нет. Дело в том, что при всех существующих расходах такие проекты всегда будут малозатратными, а почему – рассмотрим ниже.
Дом с мансардой и цокольным полуподвалом

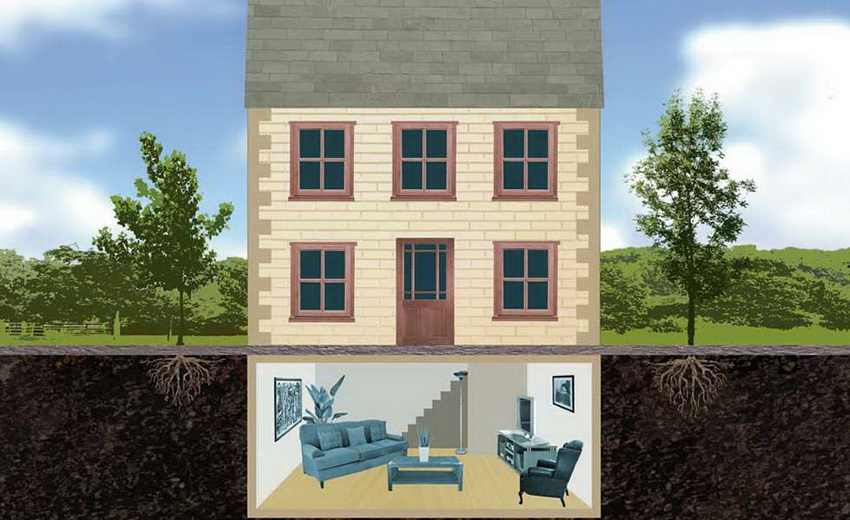

Цокольный этаж – это не подвал, и главное его отличие и преимущество в наличии естественного освещения, попадающего в полуподвальное помещение через окна, которых, кстати, не может быть в подвале. Окна здесь хоть и невысокие, но сделать их можно больше, чем в обычной комнате, усилив тем самым поток дневного света. При стандартных требованиях СНиП к высоте цоколя 2,5 м окна будут располагаться не ниже 1,5 м, что вполне удобно для пользования. Но соблюдение требований ГОСТ не значит, что цокольный этаж нельзя сделать более глубоким или высоким – можно поднять потолок или опустить пол, а дополнительную высоту площади использовать по своему усмотрению.
Дом с цоколем на уклоне

Особенности проектов

Планировка

Проекты одноэтажных домов с цоколем позволяют воплотить в жизнь практически любую планировку.

Вот некоторые наиболее интересные идеи:

Цокольный этаж является идеальным местом для размещения там гаража, кладовой, котельной или мастерской. Также там можно выполнить бассейн или сауну.
Кроме того, в цокольном помещении можно выполнить гардероб или прихожую, что позволит сделать их просторными и комфортными. В этом случае вход на первый этаж лучше выполнить через тамбур, откуда наверх будет установлена лестница.
Такой проект позволяет обустроить своими руками на первом этаже просторную гостиную и отделить кухню от столовой, о чем мечтает каждая хозяйка.
Также места в таких домах хватает и для просторных санузлов, в которых можно разместить бытовую технику.
Увеличить пространство в доме можно при помощи эркера, который, как правило, выступает над цоколем на 1,8м. Обычно, площадь эркерного помещения не превышает 4 квадратных метра, но этого вполне достаточно, чтобы организовать там зимний сад и установить небольшую скамейку для отдыха. Растения в этом случае будут освещаться с трех сторон.

План цокольного этажа с гостевой комнатой, сауной и спортзалом

Преимущества и недостатки строительства дома с цокольным этажом

К преимуществам можно отнести:

дополнительные квадратные метры: площадь цокольного этажа может значительно превышать площадь первого этажа, благодаря чему в доме будет гораздо больше пространства;
в цокольном этаже можно разместить гараж, что позволит избежать возведения дополнительных построек на территории участка;
в цокольном этаже могут быть расположены помещения, не вписывающиеся в общий стиль дома: организовать можно мастерскую, бойлерную, игровую комнату, спортивный зал;
благодаря дополнительному подземному помещению можно будет сэкономить на утеплении пола первого этажа, эту роль будет выполнять нижний этаж.

Недостатки могут быть следующими:

сложности с земельными работами: для цокольного этажа необходим достаточно большой котлован, для вывоза земли и укладки плит перекрытия понадобится специальная техника – своими руками здесь не справиться. Все это приведет к удорожанию строительных работ;
если технология строительства будет нарушена, во время полноводия или сильных дождях, помещение может быть затоплено, а все вещи в нем – испорчены.
цокольный этаж относится к полезной площади, и будет облагаться налогами, как жилое помещение, хотя использовать его для жилья не рекомендуется;
большая часть помещения находится под землей, поэтому рассчитывать на естественное освещение не приходится, необходимо тщательно продумать расположение электрических светильников;
чтобы избежать сырости в цокольном этаже придется хорошо потратиться на гидроизоляцию.

Преимущества цокольного этажа

Цокольный этаж можно считать дополнительной мерой, при использовании которой не затягивается этажность здания. Такие меры можно с успехом применить для размещения бани, сауны, ванной комнаты, спортзала, гаража, бильярдной комнаты, винного погреба, мастерской. Однако там найдется место и для хозяйственных помещений, к примеру, котельной, прачечной, или кладовой. В этом плане ваши фантазии совершенно ничем не ограничены.
Если местность обладает сложным рельефом, то использование цокольного этажа на склонах будет эффективным и экономичным решением разнообразных задач. Особенно это касается экономии площади и инсоляции.
Цоколь служит основой дома, которая придает ему солидность и основательность. Нельзя не сказать про привлекательность внешнего вида дома, который обладает цокольным этажом, ведь внешняя отделка выполняется кафелем, сайдингом (на вкус заказчика), или искусственным камнем.

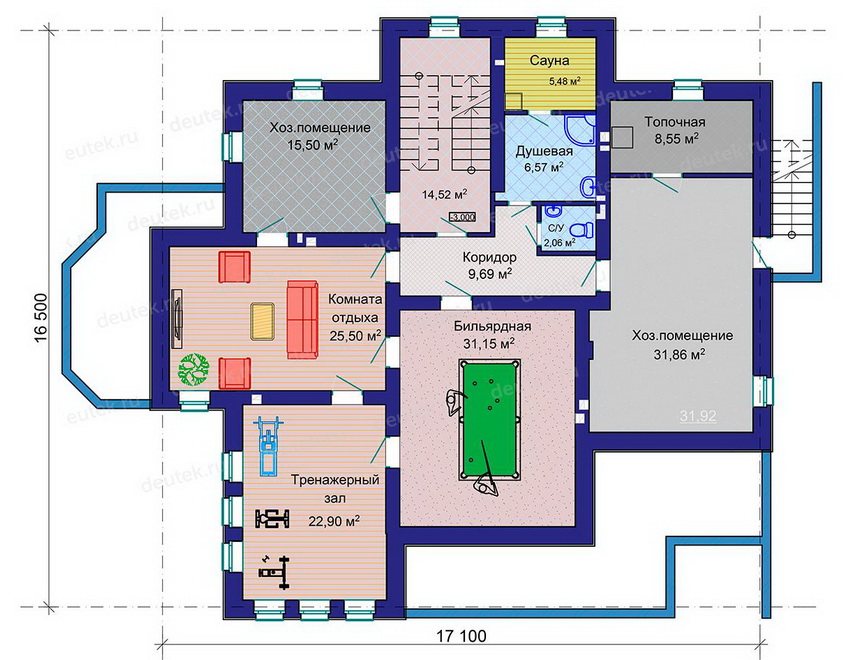

планировка цокольного этажа со спортзалом

Однако стоит знать и про требования, которые касаются возведения такого этажа. К ним относятся:

Наличие компактное насосной станции, так как уровень отвода воды, будет совпадать с уровнем пола в цоколе.
При расположении в этом месте пожароопасных помещений, к примеру, бани, сауны, мастерской, вам придется заняться оборудованием этажа системами, которые удаляют дым и тушат пожар. Обязательно наличие запасного выхода наружу.
Минимальной отметкой высоты цокольного этажа является 2,1 м.
Даже если у вас в этом месте будут размещены только технические помещения, то желательно, расположить по периметру несколько окон. Это, скорее всего, связано не с техническими требованиями, а с психологическими.

Особенности проектирования

Чаще всего здание проектируется сверху вниз: наиболее значимой является жилая часть здания, под нее и подстраивается проект цокольного этажа. План стен цоколя должен совпадать с планом стен первого этажа, поскольку конструкция будет являться несущей.

Несколько советов:

Лучше не устраивать в цокольном этаже котельную или газовую топочную, чтобы избежать возгорания дома.
Если выход из гаража в цоколь будет осуществляться через тамбур, не стоит хранить в гараже легковоспламеняющиеся материалы.
При устройстве гаража в цоколе важно установить вентиляционную механическую вытяжку, чтобы избавить помещение от машинных запахов.

Далеко не всегда строительство ведется на идеально ровной земле, проекты для участков со склонами несколько отличаются от обычных.

В процессе строительства на склоне следует учитывать следующие нюансы:

не исключено, что готовый типовой проект придется доработать с учетом особенности местности под строительство

Здесь понадобится консультация специалистов;
учтите, что из-за неровностей почвы могут возникнуть проблемы с использованием спецтехники;
крайне важно произвести верные расчеты: учесть состав грунта, погодные условия, перепад высот;
фундамент на склонах нуждается в особо качественной гидроизоляции: разрушающее воздействие может оказать влага, стекающая со склона.

Проект одноэтажного дома с цокольным этажом

Конструктивные особенности

По конструкции фундамент цокольного этажа мало отличается от домов, проект которых не учитывает наличие полуподвальных или подвальных помещений. При укладке ленточного фундамента его подошва располагается на несколько сантиметров ниже отметки пола.

Цокольный этаж является важной частью фундамента. Как правило, строительство ведется с использованием монолитных железобетонных плит, которые делают фундамент выносливым и устойчивым

В том случае, если фундамент и стены возводятся из готовых сборных бетоноблоков и имеются проблемы с грунтом, их необходимо устанавливать на железобетонные подушки.

Если же грунт суховат, для строительства стен необходимо брать облегченные блоки. Кроме того, необходимо взять в расчет необходимость естественной вентиляции – в цоколе должны быть достаточные вентиляционные отверстия, которые помогут избавить нижний этаж от плесени и сырости.

Подготовка проектов домов с цокольным этажом и гаражом, другими помещениями

Еще до создания проекта нужно тщательно обдумать все нюансы, учесть ряд особенностей и подойти основательно к строительству дома с подвалом или цокольным этажом. Предопределяющий фактор – тип грунта, на котором планируется возведение здания.

Сложно строить объекты ниже уровня земли на каменистом или песчаном грунте. Трудности возникнут и при насыщении почвы подземными водами. В некоторых случаях от идеи строительства даже одноэтажного дом с цокольным этажом следует вообще отказаться. В идеале для такого типа постройки пески и подземные воды должны залегать на глубину свыше 1,5 м. Иначе без консультации высококвалифицированных специалистов не обойтись.

Строители еще до начала работ в обязательном порядке проводят ряд геодезических мероприятий, включающих исследование рельефа местности и определение глубины залегания водоносного слоя. Если грунтовые воды находятся выше указанного уровня, то строительство цоколя не исключается, а становится более объемным и затратным, что связано с созданием надежной гидроизоляционной защиты. В таком случае проще заказать строительство цокольного этажа под ключ с учетом проведения геодезических исследований и проектирования.

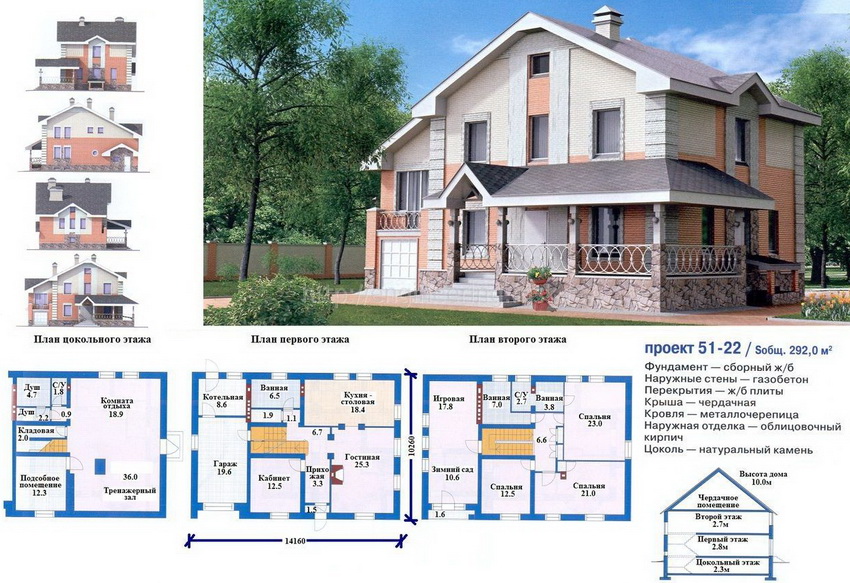

Готовый проект дома с мансардой и цокольным этажом

Строительство цокольного этажа своими руками: особенности и нюансы

Перечисленные факторы обычно учитывают готовые проекты жилых зданий с цокольным этажом. Если строго следовать указанным в проектной документации рекомендациям, то возможно даже самостоятельное возведение цоколя.

В конструктивном плане строительство цокольного этажа во многом похоже на процесс изготовления фундамента, который включает 2 этапа:

подготовку ленточной подошвы. Ее располагают приблизительно на 20 см ниже уровня будущего пола;
постройку стен. Существует несколько способов, но самый популярный – это применение фундаментных блоков.

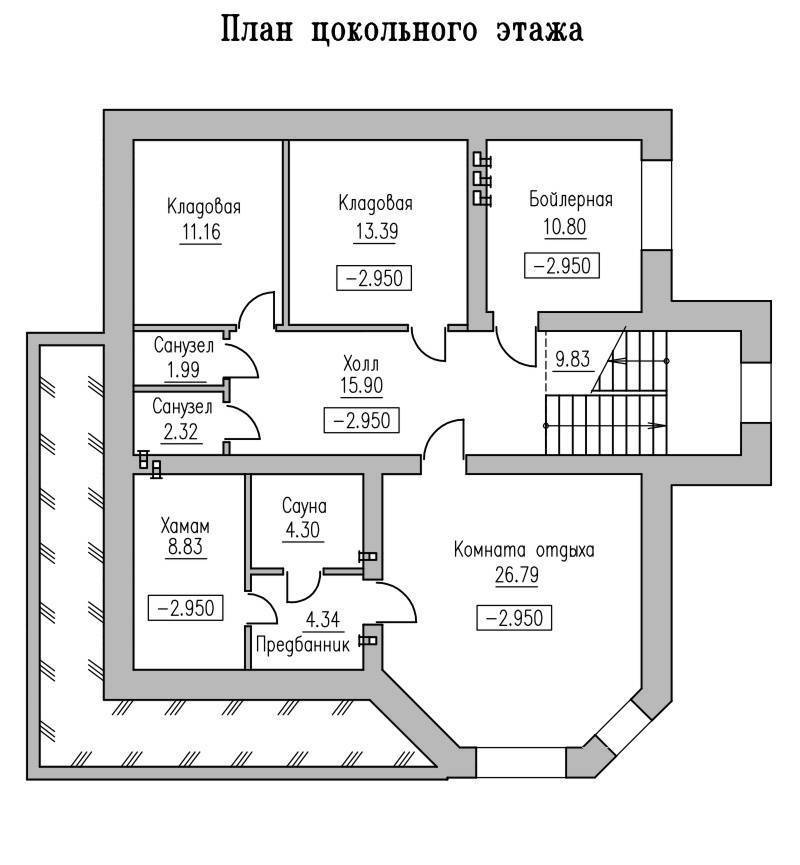

План размещения помещений на цокольном этаже

Кроме перечисленных факторов, опытные специалисты проводят адаптационную проверку здания на соответствие определенным условиям с учетом того, что обычный подпол или подвал в частном доме отличается от цокольного этажа уровнем углубления. Пол в здании с цоколем уходит под землю на 1/3 высоты этажа, а с подвальным помещением – на 2/3 или еще ниже. Также следует учесть, что строительство цокольного этажа предусматривает наличие окон, которые необходимо размещать над землей.

Немаловажный фактор в строительстве зданий с цоколем – его гидроизоляция. В этом вопросе недопустима экономия, а тем более пренебрежение, так как находиться в сырых помещениях не только некомфортно, но и очень вредно для здоровья

Все перечисленные нюансы следует взять во внимание еще на этапе планировки (их обычно учитывают архитекторы при создании проектов)

Для обустройства цокольного этажа рекомендуется выбирать местность без близкого расположения грунтовых вод
