Труборез. виды и типы. работа и применение. особенности

Инструкция по изготовлению ручного трубореза

Этот инструмент обеспечивает идеальный ровный срез. Значит в процессе работы в трубопровод не попадут загрязнения. Попробуем сделать труборез своими руками.

Монтаж и ремонт внутридомовых трубопроводных коммуникаций подразумевает использование инструмента, обеспечивающего идеальный ровный срез. Этот прибор убережет систему от попадания вовнутрь опилок в процессе работы, а значит, в трубопровод не попадут загрязнения. Предпочтительнее сделать универсальный труборез своими руками, нежели тратить деньги на его покупку. Самодельный агрегат докажет, что резка труб — это простое занятие!

Нам понадобятся следующие материалы:

• Труба квадратного сечения.
• Цепь от мотоцикла.
• Шпилька, болт, гайки.
• Отрезок трубы с внутренним диаметром по диаметру шпильки или чуть больше.
• Ролик от трубореза (продаётся в строительных магазинах).
• Пара пластин с отверстием (для крепления ролика).

Итак, на фото показан сам процесс изготовления самоделки.

Собираем крепление для отрезного ролика.

Вставляем собранный узел в кусок профильной трубы.

С помощью сварочного аппарата пластины привариваем к трубе.

Затем нужно к трубе приварить вот такие две детали, это нужно, чтобы цепь была на расстоянии от отрезного ролика.

Теперь нам понадобится мотоциклетная цепь.

Привариваем один конец цепи к трубе с одной стороны.

К шпильке и привариваем второй конец цепи.

Отрезок трубы по внутреннему диаметру шпильки привариваем к профильной трубе.

Всё, наш ручной труборез готов к использованию.

Испытаем приспособление, крепим в тисках трубу.

Одеваем на трубу приспособление, цепь натягиваем гайкой на шпильке.

Делаем несколько оборотов вокруг трубы.

Результат — отрезанная труба с идеально ровным срезом.

Рекомендуем посмотреть видео, где автор показывает процесс изготовления ручного трубореза, а также его испытания.

Как сделать труборез для стальных труб своими руками

При рассмотрении особенностей труборезов следует обратить внимание на тот момент, что подобный инструмент нельзя отнести к универсальным – он может использоваться для резки стальных труб с определенными параметрами. Существуют модели, которые способы работать с различным материалом, но встречаются они достаточно редко. Качественный труборез, который способен разрезать стальную трубу большого диаметра и с существенной толщиной стенок, стоит достаточно много

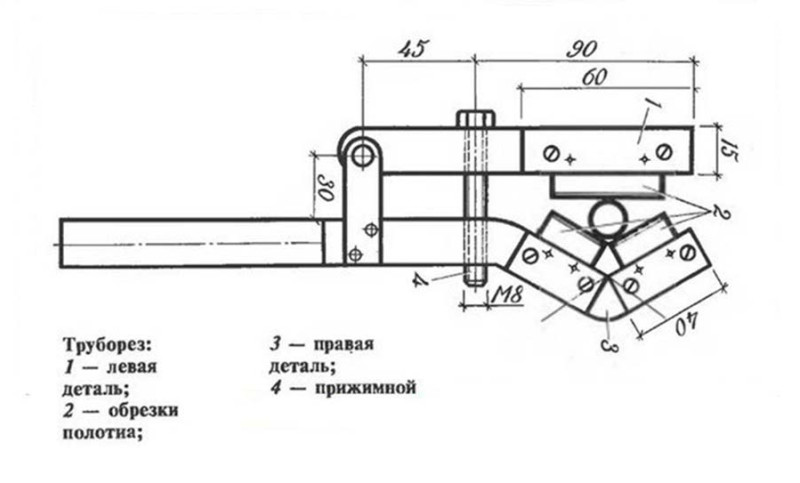

Именно поэтому многие решают сделать труборез для стальных труб своими руками. Можно встретить несколько десятков чертежей, которые используют при создании самодельного устройства

Качественный труборез, который способен разрезать стальную трубу большого диаметра и с существенной толщиной стенок, стоит достаточно много. Именно поэтому многие решают сделать труборез для стальных труб своими руками. Можно встретить несколько десятков чертежей, которые используют при создании самодельного устройства.

При выборе того, по какой схеме делать самодельный труборез для стальных труб следует определиться с классификацией рассматриваемого устройства, а также особенности его выбор.

Самодельный труборезный станок

Что следует учитывать?

Создавая труборез для металлических труб своими руками следует обратить внимание на нижеприведенные моменты:

1. Какой материла предполагается обрабатывать. Металлический прокат достаточно сложно разрезать, а для получения качественного среда следует учитывать мягкость металла: слишком мягкий (медь, алюминий) будет не срезаться, а сплющиваться, слишком (каленая сталь) может не поддаваться обработке. От типа обрабатываемого материала зависит то, из какого материала будут изготавливаться ножи, а также величина передаваемого усилия.
2. Другим важным моментом можно назвать толщину стенок. Самодельный труборез ручной можно будет использовать только для резки тонких стальных труб небольшого диаметра, электрическая модель будет передавать больше усилия, а значит толщина стенок может достигать нескольких десятков миллиметров.
3. Максимальный и минимальный диаметральный размер стальной трубы также можно назвать показателями, которые рекомендуется учитывать. Также стоит учесть приблизительную длину заготовок для создания удобного механизма их подачи к зоне резания.

3D-модель (чертеж) самодельного торцовочного станка

Вышеприведенные моменты рекомендуется учитывать при рассмотрении наиболее подходящего чертежа для того, чтобы создать самодельный труборез для медных труб или из стали, пластика и другого материала. Существуют модели, созданные из болгарки или других инструментов. В данном случае рассмотрим самодельный мобильный труборез.

Классификация труборезов по материалу изготовления труб

Использование трубореза актуально для широчайшего спектра труб, из различных материалов.

Существуют труборезы для раскроя следующих коммуникаций:

1. Пластик
2. Металлопластик
3. Металл
4. Керамика, бетон

Труборезы для обработки коммуникаций из различных материалов нередко имеют существенные конструктивные различия. Теперь подробнее про виды труборезов.

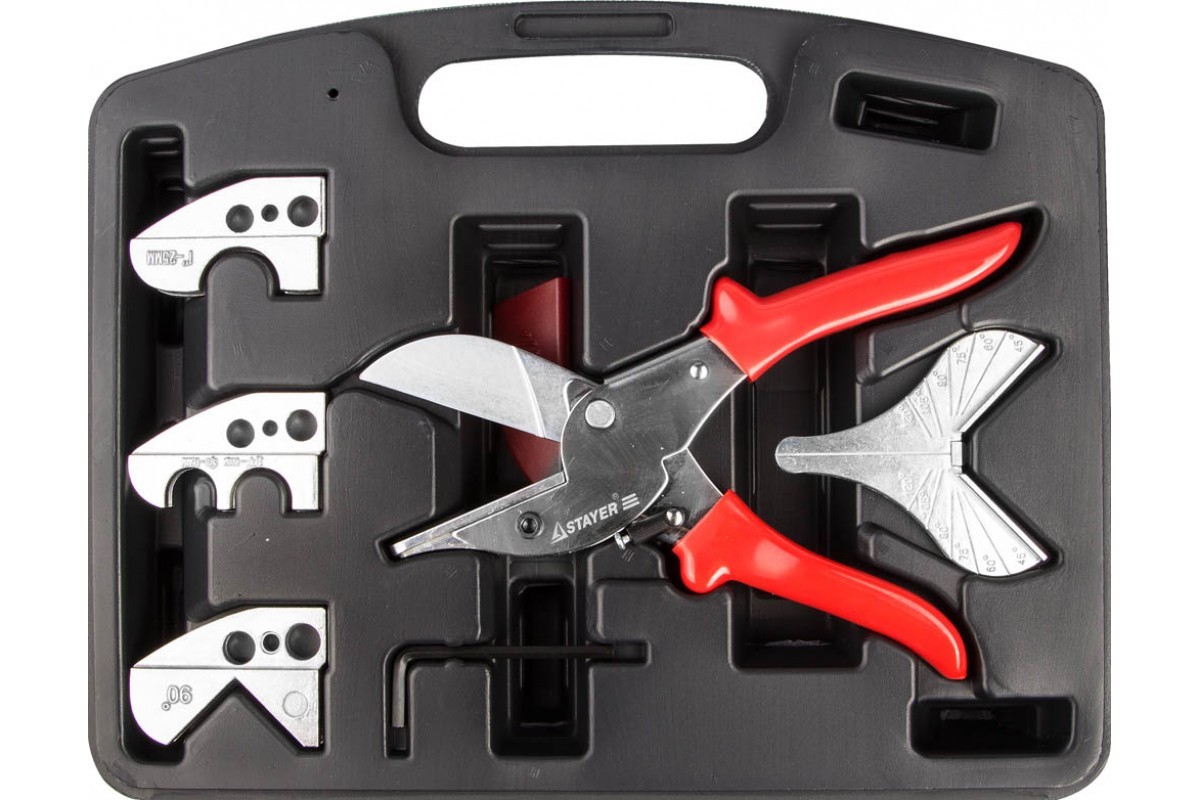

Для пластика и металлопластика – труборезы этого типа чаще всего представлены ножницами, которые приспособлены для раскроя округлых коммуникаций из ПВХ. Подавляющее большинство таких труборезов оснащается храповым механизмом. Обычно это ручные модели с достаточно простой конструкцией.

Для металла – эта разновидность труборезов осуществляет крой при помощи дискового резца. В отличии от отрезных кругов для болгарки диск трубореза проводит обработку без появления стружки. Дисковый нож продавливает и прорезает канавку по кругу трубы.

При выборе трубореза для металлического проката следует взять в учет, что дисковый нож может быть рассчитан на металлы с различной твердостью. Труборезом для медных коммуникаций не получится обрабатывать прокат из стали.

Для керамики, бетона и других подобных материалов – при раскрое и торцевании коммуникаций из хрупких и рассыпчатых материалов принято использовать труборезы цепного типа. Такой инструмент позволяет распределить давление ножей по всему диаметру трубы, что позволяет сделать точный и аккуратный рез.

Для обработки бетонных и железобетонных коммуникаций часто используются электрические труборезы с дисковой пилой. Профиль режущей кромки в таких дисках хорошо приспособлен для порезки бетона.

Как выбрать труборез с учетом конструктивного исполнения.

Способы резки

Применение определённого вида трубореза для труб выбирается на основе технического задания, при этом должны обязательно учитываться разные факторы:

• Параметры обрабатываемой заготовки, включающие в себя внешний диаметр и толщину стенок изделия.
• Необходимая точность разрезки, особо нужный показатель при устройстве и ремонте водопровода.
• Качество поверхности после среза, что обусловлено необходимостью дальнейшего применения детали. Например, при нанесении резьбы требуется гладкая поверхность.
• Объёмы производства, учитывают количество необходимых операций.

Именно опираясь на все эти показатели, и происходит выбор необходимого способа резки:

• Лазерный способ резки.
• Резка дисковыми пилами.
• Работа на станках дискового типа.
• Разрезание на пильных станках ленточного типа.
• Использование профессионального оборудования.

Работа на открытом воздухе при низких температурах

В Рекомедациях перечислены общие гигиенические требования, по которым организуется производство работ при низких температурах на открытом воздухе:

• допуск к работам только лиц, прошедших медосмотр, без противопоказаний по здоровью;
• обеспечение теплой одеждой, обувью, головными уборами, рукавицами с соответствующей теплоизоляцией;
• обязательные места обогрева с температурой +21 — +25 градусов С, оборудованные устройствами для обогрева кистей и стоп;
• обязательные перерывы на обогрев.

ВАЖНО!
Перерывы на обогрев — это не отдых, а восстановление сил, то есть рабочее время, и оно оплачивается.

Методические рекомендации Роспотребнадзора — рамочные правила работы при низких температурах с учетом всего комплекса факторов:

• климатической зоны (условные: Норильск и Краснодар имеют разную специфику);
• погодных условий (при —10, но с сильным влажным ветром обморозиться проще, чем при —30 при полном безветрии);
• категории деятельности по энерготратам (дворник с лопатой и электрик с отверткой на морозе тратят разное количество энергии).

Для того чтобы внутренняя инструкция по охране труда в условиях низких температур на предприятии отражала не среднюю погоду по Российской Федерации, а конкретные условия, МР снабжены таблицами допустимой продолжительности пребывания на открытой территории, количества перерывов и т. д. для каждого климатического пояса в зависимости от температуры, ветра и вида деятельности.

Погода — фактор важный, но не всегда решающий. Пример: пункт 5.12 не рекомендует планировать работы категории выше, чем IIа, если холоднее —30. То есть плановые работы прекращаются при температуре воздуха ниже этого значения. Экстренных случаев это не касается, и если произошла авария на теплотрассе или обрыв ЛЭП и несколько тысяч человек сидят без отопления и света, то ждать, когда потеплеет, невозможно.

ВАЖНО!
Ещё раз: плановые работы и форс-мажор — разные вещи. Когда остановить производственный процесс невозможно даже при наступлении температуры наружного воздуха ниже минус 30 градусов по Цельсию, задача работодателей — обеспечить дополнительные средства защиты.

Особенности применения труборезов для различных видов пластиковых труб

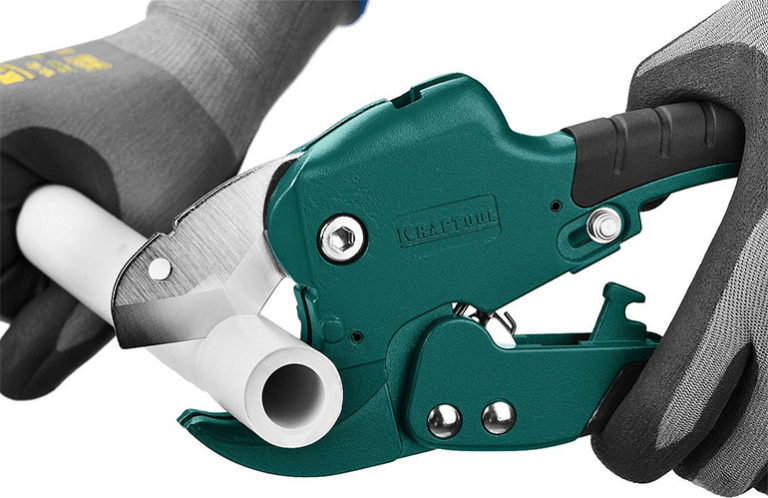

Резку пластиковой трубы начинают с разметки места среза. Разметку рекомендуется наносить на всю окружность. Это дает возможность визуального контроля над перпендикулярностью места среза.

Технология резки пластиковых труб:

• Если конструкция трубореза это предусматривает, то место среза закрепляют неподвижно подводя метку под лезвие. Если нет – трубу удерживают вручную.
• Если труборез ручной, то следует позаботиться о том, чтобы оба конца пластиковой трубы имели точки опоры. Резать на весу не рекомендуется. Материал может сломаться под своей тяжестью еще до окончания процесса. Срез будет испорчен.
• Резку осуществляют медленно, стараясь прикладывать усилия без рывков. Резкие вращения или нажим приводят к образованию микротрещин на пластике, что в последующем приведет к прорыву коммуникаций.
• Гильотинный труборез и ножницы не оставляют на месте среза заусенец. Пластиковые срезы, сделанные роликовым механизмом или цепью, нуждаются в последующей обработке.

Основное отличие резки металлопластика от полипропилена в том, что срез металлопластиковой трубы должен быть чистым, строго перпендикулярным сразу. Дальнейший монтаж осуществляется посредством фитингов, где погрешности среза становятся причиной будущей протечки.

Полипропиленовая труба не требует такой точности, поскольку монтаж осуществляется посредством температурной сварки. Здесь срез будет нагрет и расплавлен, что нивелирует небольшие погрешности.

Виды труборезов

Иногда труборезы делят на профессиональные, полупрофессиональные и любительские. Граница между этими категориями сильно размыта. Поэтому правильнее систематизировать их по конструктивным особенностям на разъёмные и неразъёмные и по типу привода на:

• пневматические;
• электрические;
• гидравлические;
• механические (ручные).

А для того, чтобы четче разграничить область применения, надо разделить их по конструктивным особенностям.

Орбитальные труборезы

Электрический орбитальный труборез

В модели серии СС из Франции используются для резки небольшие фрезы. Модеои орбитальных труборезов могут справиться с диаметрами 330 мм. Неудобны эти модели тем, что трубу надо вставлять в отверстия инструмента. Французский орбитальный труборез имеет неразъемный корпус, его невозможно накинуть, например,  на стационарную трубу, которая торчит из земли.

Название орбитальный труборез получил от слова «орбита». На самом деле съемный режущий инструмент двигается по направляющим вокруг трубы. Механизм работает от электрического, гидравлического или пневматического привода. Для крепления трубы используются механические тиски.

Часто орбитальный труборез используется не только для механического воздействия на заготовку. Есть модели, в комплекте которых производитель также предлагает приспособления для орбитальной сварки.

Роликовые труборезы

Ручной роликовый труборез

Ручной инструмент предназначен для резки стационарно закрепленных труб. Такой роликовый труборез является просто незаменимым приспособлением для работы в стесненных обстоятельствах. Например, 4-хроликовому инструменту достаточно пространства для поворота ручки всего на 90 градусов, и чтобы труба отстояла всего на 3 см от стены. Идеальный инструмент для работ в углу помещений.

В таком роликовом ручном инструменте металл не режется, а продавливается свободно вращающимися роликами. Поэтому срез получается ровным, аккуратным, без заусениц и стружек. Сила надавливания регулируется рукояткой.

Удобен в использовании ручной труборез с «трещоткой». В нем не надо постоянно затягивать винт, чтобы уменьшить диаметр траектории вращения роликов. Конструкция его такова, что он затягивается сам при продвижении ролика ручкой.

Также к роликовым труборезам для стальных труб большого диаметра можно отнести хомутный инструмент. Хотя, для работы с ним требуется большая физическая подготовка, его можно использовать в комплекте со специальным станком, который крутит трубу большого диаметра вокруг ее оси.

Цепные труборезы

Цепной труборез

В самом минимальном рабочем пространстве нуждается цепной труборез для стальных труб, так как в нем вообще нет вращающихся частей и объемных модулей. Он представляет собой обычную цепь из твердых свободно закрепленных дисков, которой обвивают заготовку. С помощью механического или гидравлического приспособления цепь натягивается, и диски сдавливают трубопровод по диаметру в нужном месте. При этом металл не режется, а как бы продавливается, ломается. Такой инструмент можно использовать для резки металлических труб.

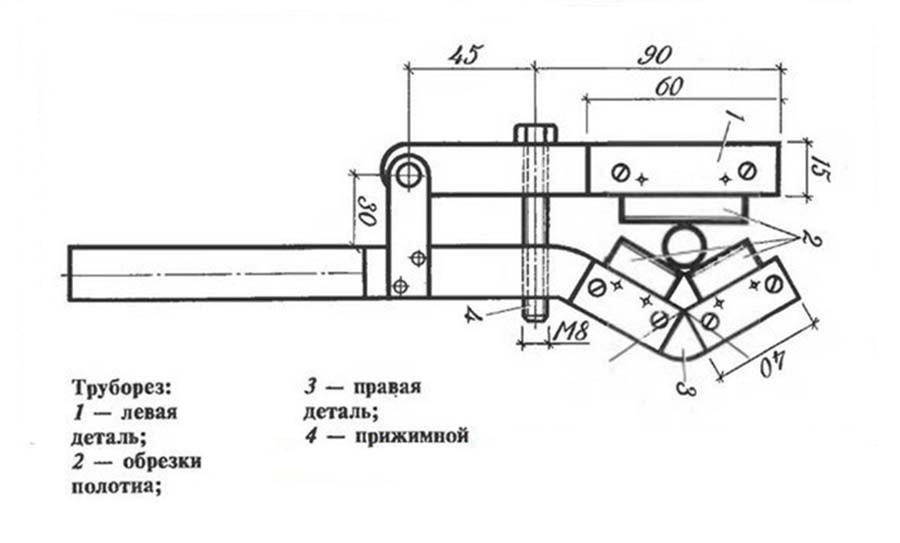

Труборез своими руками

Рассмотрим, как сделать труборез для стальных и других типов труб своими руками. Самодельные приспособления для резки труб — не редкость. Умельцы изготавливают труборезы из подручных материалов, без толку валяющихся годами в гаражах. А многие приспосабливают для этой цели болгарку (труборез из болгарки своими руками), получая в итоге своего рода отрезной станок.

Высший пилотаж – изготовление плазменного трубореза. В качестве основы такой конструкции служат маховики от грузовиков, шестерни от бендикса и плазменные резаки. Но для изготовления этого монстра нужны металлообрабатывающие станки, так что в гараже его соорудить трудно.

Самодельный отрезной станок

Но есть и простейшие модели самопальных труборезов, на изготовление которых идут материалы, в избытке имеющиеся в домашней мастерской запасливого хозяина.

Изготовленный своими руками труборез вполне сносно служит для заготовки отрезков труб в небольших объемах.

Виды, которые можно смастерить самостоятельно, в порядке сложности

В бытовых условиях для получения качественного реза часто применяются роликовые труборезы. Конструкция не отличается большой сложностью и изготовить их можно самостоятельно. Большие по типоразмерам и наименованию материалов трубы обрабатываются изготовленным своими руками цепным труборезом.

Роликовый труборез Профи Fit заводской сборки. Фото Промснаб

При необходимости резки большого количества труб желательно иметь устройство с механизированным приводом, сделанное самостоятельно. Покупное, особенно хорошего качества от зарубежных фирм, стоит недешево. Здесь можно предложить в качестве электропривода болгарку и разработать на ее основе электрический труборез (циркулярную пилу). Другие виды приводов – гидравлический, пневматический и другие в домашних условиях доработать и тем более разработать невозможно или очень сложно и под силу только особо одаренным умельцам.

Классификация инструмента

Как выбрать труборез для стальных труб, чтобы он служил исправно долгие годы? Для начала нужно изучить, какие инструменты предлагает рынок, чем отличаются модели, а затем решить, какой вариант будет самым приемлемым для «фронта» работ в вашем «гнездышке».

Итак, труборезы делятся на такие виды.

1. По механизму действия:
   • ручные;
   • электрические;
   • с гидравлическим приводом;
   • с пневматическим приводом.
2. В соответствии с толщиной стенок труб, которые придется резать:
   • для тонкостенных конструкций, к которым, кроме нержавеющей стали, можно отнести металлопластиковые, медные и латунные изделия;
   • для толстостенных труб (стальных и чугунных, имеющих диаметр от 12 дюймов) – труборезы, оснащенные специальными защелками в виде хомутов.
3. По конструкции изделия:
   • роликовые (выпускают модели с 1 либо 3 роликами);
   • роторные;
   • с храповым механизмом;
   • резцовые;
   • цепные;
   • телескопические.

Знакомьтесь: некоторые виды труборезов

Лечение

Сначала выгорание отражается на психоэмоциональной сфере человека. Поэтому если пациент не может изменить свое состояние, следует проконсультироваться с психотерапевтом. Выявляются и устраняются причины психологического порядка, обычно физическое состояние больного восстанавливается быстро.

Тщательный психологический анализ психологического и эмоционального состояния человека позволяет выявить начальную стадию и принять профилактические меры.

Если пациент знает свои черты личности: впечатлительность, слабую сопротивляемость стрессу, хрупкую психику, то он может сам решить, что делать с работой или другими обстоятельствами, которые вызывают постоянное психоэмоциональное давление.

Несколько советов:

• Старайтесь больше общаться с людьми, которые вас поддерживают – с родственниками, друзьями.
• Ежедневно находите время, чтобы полностью отключиться от социальных контактов (электронная почта, телефонные звонки, социальные сети).
• Научитесь говорить нет, когда вы чувствуете себя истощенным.
• Нужно больше двигаться, не сидеть в положении неподвижности более часа.
• Откажитесь от алкоголя, никотина, сократите ежедневное потребление кофе.
• Выделяйте столько времени, сколько вам нужно, для отдыха и сна. Рекомендуется засыпать до 11 часов вечера, когда начинается синтез мелатонина, а просыпаться до восьми часов утра. Минимальное количество часов сна – восемь часов.
• Уменьшите потребление сахара, ограничьте перекусы – ведь продукты с высоким гликемическим индексом дадут лишь временное чувство удовольствия, но не решат проблему.
• Ешьте больше продуктов, содержащих жирные кислоты омега-3 – лосось, сардины, скумбрия, водоросли, льняное семя, грецкие орехи.

Виды и классификация труборезов

Задача трубореза любой конструкции – не только быстро разрезать трубу, но и качественно зафиксировать заготовку перед обработкой. Особенно, если речь идёт о стальных трубах, для разделения которых следует приложить гораздо больше сил, чем для медных или пластиковых изделий.

Труборезы для стальных труб различают по следующим признакам:

1. По толщине стенки трубы (есть инструмент, который предназначен для разрезания толстостенных труб).
2. По конструкции узла зажима – выпускаются труборезы с хомутовыми, рычажными и винтовыми зажимами.
3. По исполнению узла реза – роликовый, цепной, резцовый или храповый (последний чаще используется для резки малопластичных материалов, а цепные труборезы более полезны при резке труб из металлопластика).
4. По типу привода – с ручным, электрическим или гидравлическим. В профессиональном производстве трубчатых заготовок применяют и труборезы с пневматическим приводом, однако они, хотя и режут трубы диаметром до 120…130 мм, достаточно громоздки, и потребуют наличия компрессора.

Труборез для стальных труб должен обладать также и некоторыми уникальными особенностями. Например, лезвия рабочего инструмента (незавиисимо от исполнения) должны иметь твёрдость, не менее, чем на 15…20 HRC превышающую твёрдость материала трубы. Для того, чтобы выполнить такую оценку пользуются известным способом определения примерного химсостава материала стальной трубы методом «пробы на искру». Для этого торец  трубы обрабатывают на наждачном точиле. Наиболее точно установится примерный процент углерода, однако таким способом можно идентифицировать также вольфрам, молибден и марганец, а, следовательно, установить исходную твёрдость и даже примерную марку материала стальной трубы:

• Для малоуглеродистой нелегированной стали пучок искр будет достаточно сплошным, и иметь светло-жёлтый цвет;
• Для среднеуглеродистой нелегированной стали при сохранении того же цвета пучка количество разветвлений и более ярких вспышек увеличится;
• Для стали обыкновенного качества искровой поток будет более тонким, а разветвления – более короткими. Вспышек практически не бывает;
• Для легированной стали цвет искр изменится на густо-жёлтый, а на их концах, вместо вспышек, будут наблюдаться более вытянутые вдоль потока стрелки.

Зная примерную твёрдость перечисленных сталей, можно подобрать и оптимальную твёрдость рабочих лезвий.

Разновидности труборезов для металла

Основным параметром выбора трубореза для нержавеющих труб и труб, изготовленных из иных металлов, является вид инструмента. Провести классификацию можно по двум признакам:

1. по типу привода;
2. по типу режущего элемента.

Труборезы с различными приводами

Одним из наиболее существенных параметров, учитываемых при виде трубореза, предназначенного для раскройки металлических труб, является тип привода оборудования. Выпускаются:

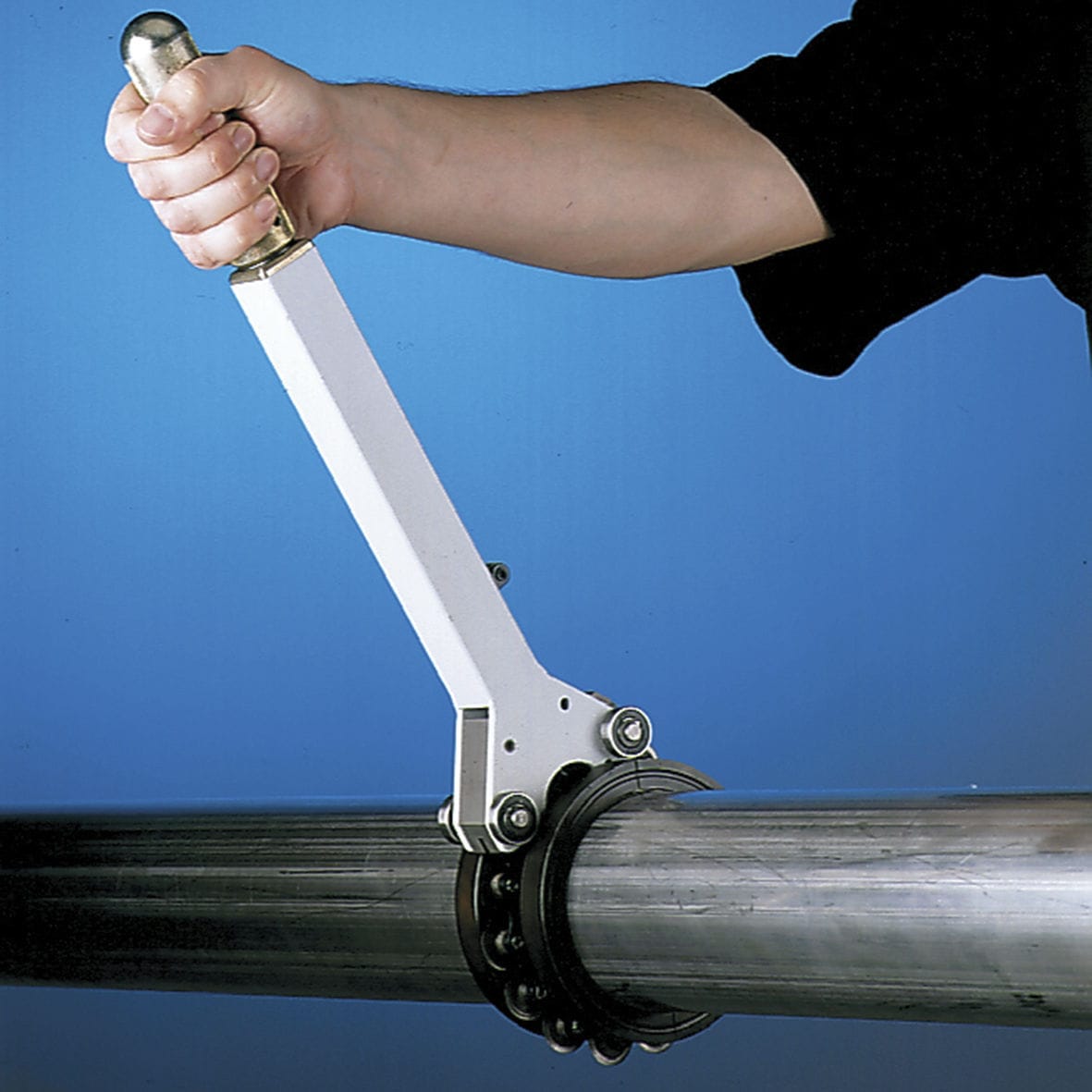

ручные (рисунок выше) инструменты. Ручной труборез для стальных труб работает за счет мускульной силы мастера. Для выполнения работы требуется закрепить трубу на оборудовании и путем вращения провести резку.

Преимуществами ручных являются небольшие габаритные размеры инструментов, невысокая стоимость, простота использования, независимость от электропитания. Не рекомендуется производить раскройку труб диаметром более 30 мм;

электрические инструменты предназначаются для резки с максимальной точностью. Отличительной особенностью также является быстрота выполнения работы.

Электрический труборез стоит дороже инструментов ручного типа, пригоден для резки труб любого диаметра и чаще всего используется профессиональными мастерами;

Электроинструмент для резки металлических труб

Некоторые модели электрических труборезов оснащаются аккумуляторами, что повышает мобильность устройства и позволяет использовать инструмент непродолжительное время при отсутствии электроэнергии.

гидравлические. Принцип работы инструмента основан на давлении жидкости, расположенной в поршне. При воздействии на поршень увеличивается давление, что и приводит оборудование в действие.

Гидравлические более мощные по сравнению с ручными инструментами и менее мощные, если производить сравнение с электрооборудованием. Возможна раскройка труб разного диаметра;

Гидравлический инструмент с системой управления

пневматический труборез. Оборудование позволяет проводить резку пластиковых, металлопластиковых, стальных, керамических, асбоцементных труб, а также может быть использован для гофрированных из нержавеющей стали.

Устройства более мобильны, так как не оснащаются габаритными электроприводами и пригодны для раскройки труб больших диаметров.

Инструмент для резки труб из металла с пневмоприводом

Виды режущего элемента

На труборезах с разными приводами в качестве режущего элемента могут быть использованы:

ролики. Роликовый труборез может иметь один или несколько режущих элементов, изготовленных их высокопрочного металла.

Ролики медленно изнашиваются, что увеличивает срок эксплуатации оборудования и позволяют провести срез трубы достаточно точно. В большинстве случаев роликовый инструмент имеет ручной привод;

Роликовый ручной инструмент для резки

Роликовым труборезом можно отрезать трубу диаметром до 100 мм.

диски. Дисковыми труборезами можно проводить раскройку труб любого диаметра. Специальные диски выпускаются для стали, меди, нержавейки, что облегчает процесс работы. Дисками оснащаются электрические, пневматические и гидравлические труборезы;

Электроинструмент с режущим диском

резцы. Специальные режущие элементы могут быть расположены на цепной основе или электродвигателе. Срез получается ровный, но с течением времени инструмент изнашивается и требует заточки или замены;

Труборез резцовый цепной

пилы. Сабельные пилы являются универсальными инструментами и могут быть использованы для резки любых металлических, пластиковых и металлопластиковых труб, а так же труб, изготовленных из иных материалов. Пилы могут иметь любой тип привода.

Устройства позволяют выполнить рез в любых, в том числе и стесненных условиях. К отрицательным качествам можно отнести высокую стоимость и необходимость получения начальных навыков работы с инструментом.

Труборез с пилой

Электрические и ручные труборезы

Все труборезы также делят по принципу своей работы на ручной и электрический. Также их делят на пневматический и гидравлический, о которых мы поговорим чуть позже.

Итак, ручной труборез – идеальный вариант для работ с небольшим объёмом, ведь распиловка таким инструментом выполняется довольно просто: необходимо лишь закрепить аппарат на трубе и произвести разрез, выполнив несколько оборотов ручкой или самим инструментом. К прочим преимуществам ручного инструмента можно отнести компактность, ведь им вы сможете сделать разрез на большой высоте, либо в труднодоступном месте.

Электрический труборез для стальных труб большого диаметра подходит лучше ручного, корме того, он позволяет выполнить большой объём работ в кратчайшие сроки. Ещё одним преимуществом электрического инструмента является хорошее качество материалов, применяемых для его изготовления.

Высокая прочность такого оборудования позволяет выполнять крупный объём работ, не беспокоясь о сохранности инструмента. К плюсам также относится легкость реза, который выполняется электрическим двигателем. Из минусов стоит выделить высокую стоимость данного оборудования, из-за которой покупка для разовых работ становиться нецелесообразной.

Электрические труборезы

При большом объёме подобного рода работ целесообразно применять инструмент с внешним приводом, хотя их цена и заметно выше. Особенно удобны (при наличии стационарной сети переменного тока) электрические труборезы.

Типовая конструкция трубореза с электрическим приводом для реза пластичной стали включает в себя:

1. Ударопрочный корпус, снабжённый вентиляционными щелями.
2. Приводной высокооборотистый электродвигатель, рассчитанный на напряжение 220 В.
3. Три упорных ролика, обеспечивающие необходимую точность реза.
4. Режущая фреза, закрепляемая в резцедержателе на валу двигателя, и ограждённая от упорной зоны.
5. Понижающий редуктор.

Масса электрических труборезов не превышает 1,5 кг, однако во многих конструкциях предусмотрено крепление инструмента к слесарному верстаку. Смазки рабочей зоны во время разрезания не требуется.Конструкция электрических труборезов для реза более прочного металлопроката отличается отсутствием редуктора, в связи с чем число оборотов режущего инструмента достигает 3000…4000 в минуту. В таких условиях подача смазки в зону разделения обязательна. Рабочий инструмент изготавливают из твёрдого сплава марок ВК5 или ВК8, а сам диск закрывают съёмным кожухом.

В конструкцию гидравлического трубореза входят рабочий цилиндр, шток и поршень, а необходимое давление создаётся компактным гидронасосом, который входит в комплектацию. Ход резца регулируется изменением величины давления рабочей жидкости — воды. Гидравлические труборезы могут использоваться в любых условиях, однако по мощности уступают моделям с электроприводом.

Конструктивные особенности труборезов: важный момент

Можно выделить пять типов конструкций труборезов ручного принципа действия – так или иначе, они все довольно неплохо справляются с задачей резки труб и отличаются друг от друга своими возможностями

Естественно, и принципом действия, и многим другим, но в данной ситуации важно только то, как они справляются с порезкой труб и с какими именно трубами они делают это лучше всего

1. Труборез резцовый – часто применяется при работе с пластиковыми трубами. Такой труборез представляет собой специальную стальную обойму, в которой зафиксированы ролики, посредством которых и производится разрезание трубы. Такой труборез для пластиковых труб позволяет разрезать материалы диаметром до 100мм – при этом срез получается идеально ровным и аккуратным, что гарантирует качественную стыковку материала.
2. Роликовый ручной труборез – идеальный вариант для стальных труб. По большому счету, для них он и разрабатывался. Это, опять-таки, обойма с наборкой направляющих и режущих роликов, количество которых в инструменте данного типа не превышает трех штук. Выбирая подобный труборез, следует понимать, что от количества режущих роликов напрямую зависит способность инструмента справляться с толстостенной трубой – чем больше роликов, тем более толстые стены трубы можно разрезать. То же самое можно сказать и о диаметре труб: больше роликов – больше диаметр разрезаемого материала. Простой пример – если труборез с тремя роликами способен легко разобраться с трубой диаметром 100мм, то аналогичный инструмент с одним роликом способен справиться с трубой диаметром до 50мм. Также одним из недостатков инструмента данного типа можно считать не совсем аккуратный срез – на нем могут оставаться заусеницы.

3. Цепной труборез. Как и говорилось выше, этот инструмент легко справляется с задачей порезки хрупких труб – керамика, чугун и бетон. В таком труборезе имеется натяжной механизм, поворотные рычаги и цепи, оснащенные режущими роликами. Работает такой труборез достаточно просто – вокруг трубы затягивается цепь, которая врезается в металл путем вращения специальных рычагов.

4. Роторный телескопический труборез – зачастую его называют поворотным и используют для работы в труднодоступных местах. Это очень дорогой инструмент, который позволяет производить резку труб в котлованах, колодцах и даже под водой на удалении от человека. Основным конструктивным отличием инструмента является наличие у него съемной рукояти, посредством которой труборез приводится в движение – кроме того, посредством этой же рукоятки реализуется врезка режущего инструмента в тело трубы. Как и у большинства труборезов, в качестве режущего инструмента здесь применяются сменные ролики. Еще одной особенностью роторного трубореза является то, что он легко справляется с трубой, толщина стен которой доходит до 19мм.

5. Труборез с храповым механизмом – в народе такой инструмент называют ножницами и используют его в большинстве случаев для разрезания металлопластиковых и полипропиленовых труб. Предназначен такой труборез для работы с тонкостенными, однослойными трубами. Максимум, на что способны такие ножницы, так это на порезку труб диаметром до 30мм – есть, правда, современные модели такого трубореза, которые в состоянии справиться и с трубой большего диаметра, но работать с ним профессионально, выполняя за день не по одной сотне резов, весьма утомительно.

В общем-то, это и все конструктивные отличия труборезов друг от друга – если, конечно, не считать тип привода, которым могут оснащаться некоторые профессиональные модели инструмента.

Классификация и виды труборезов

Конструкций бытовых и промышленных труборезов для пластиковых труб есть огромное количество, но принцип их действия обычно сводиться к двум вариантам:

• роликовому;
• гильотинному.

Роликовые труборезы имеют от одного до нескольких десятков режущих элементов, закрепленных на жёстких или подвижных основаниях. Во время их движения вокруг трубы происходит постепенное углубление роликов в пластиковую стенку до её полного отрезания.

Гильотинные модели дешевы, просты в исполнении и являются самыми распространенными типами труборезов, которые используют в работе профессиональные монтажники

Конструктивно роликовые модели инструмента практически не имеют сложных механических элементов, поэтому и цена на них достаточно низкая.

У гильотинных приборов режущая кромка представляет собой прочное лезвие, которое вдавливается в стенку пластиковой трубы с помощью ручного усилия. Большинство моделей имеют встроенный храповый механизм, который позволяет делать процесс резки плавным и относительно легким.

Естественно, что устройства отличаются и по другим параметрам:

• диаметр обрабатываемых труб;
• доступные для работы виды материалов;
• максимальная толщина стенки, которую прибор способен разрезать;
• наличие электропривода.

Максимальный диаметр труб для отрезания ручными устройствами составляет 110 мм. Это толщина канализационной трубы для унитаза или внутридомового стояка. Но большинство инструментов ограничивается диаметром в 50-63 мм.

Роликовые труборезы неудобны тем, что требуют постоянного поджимания винта, что довольно проблематично делать при отрезании тонких труб на весу

Максимальная толщина стенки пластиковой трубы ограничена только для роликовых труборезов, поэтому их подбор следует производить, ориентируясь на данный параметр. Режущие колесики с необходимой высотой лезвия можно купить дополнительно.

Бонусом роликовых моделей является их возможная универсальность относительно обрабатываемых материалов. Существуют труборезы, которые приспособлены исключительно для работы с пластиковым материалом. Но существует и те, которые могут перепиливать одновременно сталь, медь, нержавейку и другие виды металлов.

Электроприводные аппараты стоят дорого, поэтому приобретаются в основном профессионалами. Но при достаточности финансовых средств их может приобрести каждый желающий и облегчить себе работу по монтажу пластиковой разводки.

Заключение

Работа труборезом связана с одним важным моментом – правильно выбрать силу зажима трубы. Чрезмерное усилие может привести к образованию винтовой линии, исправить которую практически невозможно. Придется выбирать другое место для распила. Быстрое вращение инструмента может стать причиной смыкания стенок трубы.

Мастера рекомендуют правильно ухаживать за устройством:

• регулярно смазывать направляющие и винты подачи;
• хранить товар в теплом и сухом помещении;
• не допускать сколов, вмятин и других механических повреждений;
• проверять остроту режущего устройства, при затуплении производить замену;
• по окончанию работы осуществить очистку поверхности конструктивных элементов.

Стоит отметить, что труборез – незаменимый помощник при монтаже и демонтаже водопроводных, отопительных и других видов коммунальных систем. Он помогает быстро и качественно сделать рез трубы, оставив аккуратные края. Весь процесс занимает небольшой промежуток времени. При этом не надо прикладывать чрезмерные усилия. Агрегат достаточно легкий, чтобы его эксплуатировать в течение 3 – 6 часов, с небольшими перерывами «на перекур».
