Обзор адресных систем охранной и пожарной сигнализации

Разновидности

На современном рынке представлено огромное количество автономных пожарных извещателей, которые отличаются своими техническими характеристиками и возможностями. Среди наиболее популярных разновидностей моделей можно выделить следующие экземпляры.

«ИП-212»

Данная модель может похвастаться оптико-электронным типом функционирования. Даже если дым представлен в минимальной концентрации, устройство даст знать о его присутствии. Универсальность модели позволяет использовать ее в любых помещения. Здесь установлен передовой датчик, который никак не срабатывает из-за изменений уровня влажности или других подобных проблем. Работоспособность устройства обеспечивается благодаря встроенному микроконтроллеру, который оперативно обрабатывает всю информацию, получаемую из внешней среды.

«ДИП-50М»

Особенность данной модели заключается в том, что здесь имеется специальная кнопка для тестового запуска. Кроме того, данное устройство при желании можно объединить в цепь с другими такими же приборами. Модель может работать в 4 режимах и станет отличным решением для квартир с несколькими комнатами.

«ДИП-34АВТ»

Передовая модель, которая может объединяться в единую цепь, включающую в себя до 38 приборов. Разработчики советуют устанавливать подобные устройства на кухне, недалеко от отопительных систем. «ДИП-34АВТ» станет идеальным решением для загородного дома или коттеджа. Наличие сверхчувствительного датчика позволяет модели еще на раннем этапе обнаружить возгорание и запустить тревогу. С боковой стороны имеется специальная кнопка, нажатие на которую отключает звуковой сигнал. Проверить работоспособность прибора можно при помощи тестовой кнопки.

На рынке представлено множество разновидностей АПИ:

• радиоканальные;
• с кроной;
• противопожарные;
• чувствительные и многие другие.

Пристального внимания заслуживает модель с оповещением на телефон. Это очень актуально для загородных коттеджей. Если автономный пожарный извещатель обнаруживает дым, то он не только включает сирену, но и отправляет смс-сообщение владельцу дома. Благодаря этому он может своевременно принять меры по спасению своего имущества.

Точечные АПИ устанавливаются над конкретной целью. Например, их можно установить на кухне или же в мастерской над проводами, чтобы обеспечить высокий уровень безопасности. Модели с Wi-Fi можно настраивать удаленно, через интернет. Кроме того, при задымлении они сразу же отправляют сообщение в приложение на смартфоне.

Параметры реагирования

Пожарная система сигнализации ориентирована для выявления первых признаков воспламенения внутри подконтрольного пространства. Изменяющиеся параметры фиксируются сенсорными датчиками, настроенными под определенные физические показатели. В зависимости от этого, различают несколько видов извещателей. Приведем параметры окружающей среды, по которым ориентируется охранно-пожарное оборудование, а также сенсоры, улавливающие их изменение.

Дым

При определенной концентрации дыма внутри помещения срабатывает дымовой извещатель. Его чувствительная часть состоит из фотоэлемента, светодиода. Светодиодный компонент постоянно генерирует направленный световой луч. Прозрачный воздух не создает препятствий для его прохождения. Если же задымленность достигает порога концентрации, направленный луч рассеивается, фотоэлемент фиксирует его. При этом ток генерирует сигнал, цепь замыкается, датчик активируется.

Дымовые – одни из популярных извещательных сенсоров, но не самые оперативные.

Температура

Повышение температуры внутри помещения регистрируется тепловыми извещательными устройствами. Происходит это так. Реагирующий компонент датчика состоит из разведенных контактов. При таком состоянии они удерживаются специальным сплавом, который при повышении температуры до строго определенного уровня начинает плавится. Контакты, больше не удерживаемые, смыкают цепь, включая извещатель. Сигнал передается к центральному пульту. Особенность – невысокая оперативность срабатывания. После возгорания должно пройти время, чтобы температура воздуха внутри помещения прогрелась до уровня, достаточного для активации сенсора.

Еще вид датчика, реагирующего на тепло источника возгорания, – интегральный. Активная часть состоит из металлических элементов, сопротивление которых тем больше, чем выше температура. Достигая нужного показателя, они смыкают цепь, посылают тревожный сигнал системе контроля.

Пламя

Огонь излучает электромагнитные волны определенного цветового спектра. Их можно зафиксировать при помощи инфракрасных элементов, установленных внутри извещателей пламени. Датчики фиксируют возникновение пожара на начальных этапах, позволяя оперативно его ликвидировать. Наиболее эффективные из всех извещательных устройств.

Обзор модельного ряда, и его преимущества

Пожарная сигнализация Гранит представлена большим количеством моделей. Изготавливает приборы компания «Сибирский Арсенал». Рассмотрим подробнее три самых популярных прибора: «Гранит 3», «Гранит 4» и «Гранит 8».

Преимущества и особенности «тройки»:

• отдельный режим «Автовозврат», ставящий систему в режим ожидания;
• механизм повышенной степени готовности;
• активна опция повторного контроля в случае нарушения периметра;
• возможность задержки подачи тревожного сигнала.

Преимущества и особенности «четверки»:

• поддерживает соединение с компьютером через micro USB порт;
• добавлена опция контроля доступа;
• прибор работает с 4-мя сигнальными шлейфами.

Преимущества и особенности «восьмерки»:

• семь встроенных тактик разграничения доступа для сотрудников;
• удобная установка;
• крупная структура;
• улучшенная защита от взлома.

Последний прибор самый функциональный, но и один из самых дорогих. В нем есть все доступные конфигурации для защиты от пожара.

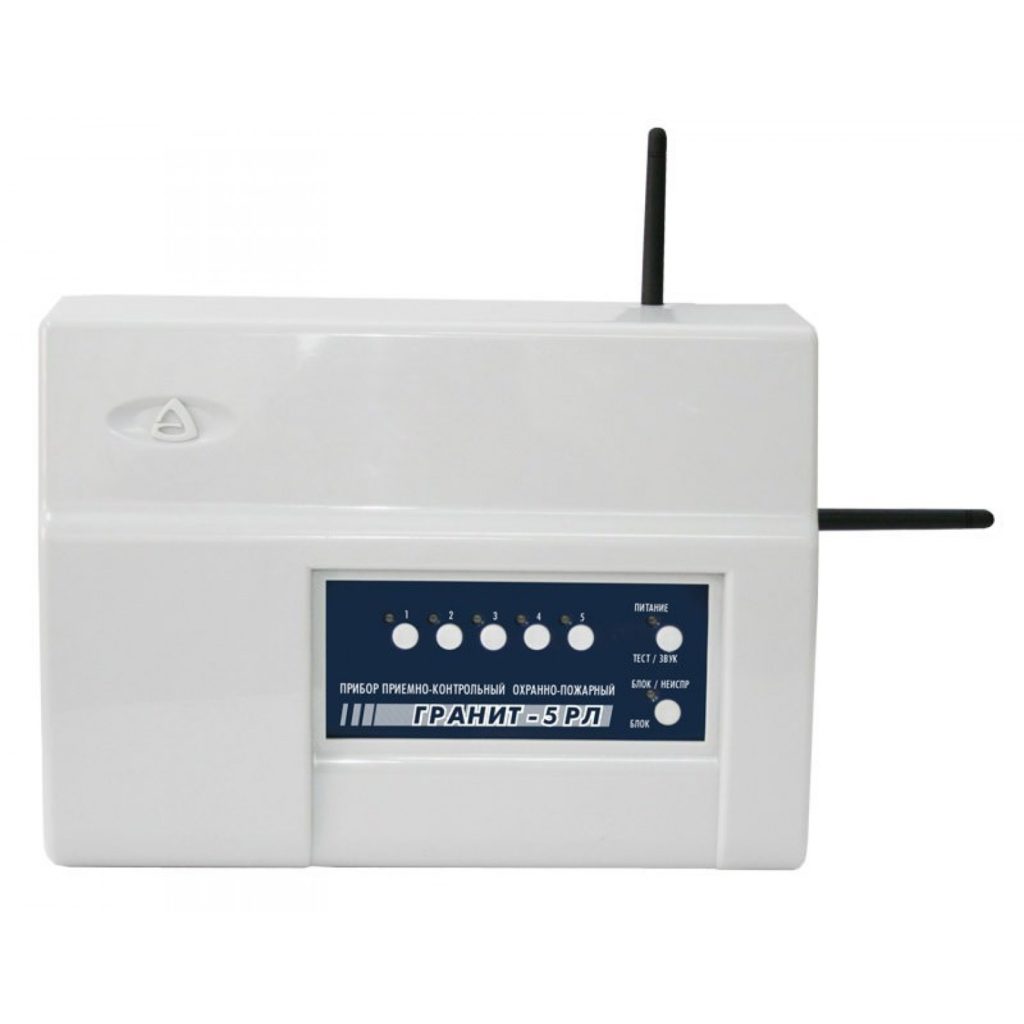

Радиоканальные системы сигнализации

Здесь необходимо рассказать о приборах серии РА и 5РК.

Первая серия представлена 2-умя устройствами: 5РА и 12РА. Разница между ними заключается только в количестве обслуживаемых зон. Если их количество не превышает 5-ти, применяется 5РА, если 12 — 12РА. В остальном они полностью идентичны.

Оборудование серии РА относится к беспроводному типу пожарной сигнализации Гранит. Использование радиоканальной линии полностью исключает необходимость прокладки провода от прибора до датчика с целью обеспечения адресной связи.

Эксплуатационные особенности приборов 5 РА и 12РА:

• 5 или 12 зон сигнализации (охранно-пожарной)
• универсальный коммутатор, необходимый для обеспечения передачи по каналам ГТС и GSM
• возможность работы с брелоками и извещателями радиоканального типа (максимальное количество последних может достигать 32-х штук)
• снятие с охраны или постановка выполняются не только брелоками (радиоканальными), но также картами Proximity или ключами Touch Memory
• два вида постановки шлейфов на охрану и снятия с нее — групповая или раздельная

Чтобы гарантировать работу оборудования в случае отключения электричества, в корпус приборов вмонтирован резервный источник питания в виде 12-тивольтовой аккумуляторной батареи. Стоимость модели 5РА составляет 7 320 рублей, 12РА -9 680 рублей.

Система типа 5РК нужна для удлинения выходов пульта централизованного наблюдения с охранных устройств, расположенных на стационарных объектах. Она способна обеспечить мониторинг их состояния даже если охранные приборы находятся на достаточно большом расстоянии.

5РК — это центральный прибор. На него по радиоканалу поступает вся информация от устройств, расположенных на охраняемых объектах. Максимальная дальность действия — 1,5 километра. При условии прямой видимости, конечно же.

Базовым прибором могут выступать: Гранит (модели со 2 до 24), Циркон (модели с 3 по 8), Карат, а также все иные охранно-пожарные устройства, которые имеют сигнальный выход типа ОПВ, ПЦН и тому подобные. В их комплектацию обязательно должен быть включен передатчик RR-701TS4 и плата сопряжения.

Максимальное количество приборов, которые могут подключаться к системе — 5. Кстати, приобретать их можно сразу или же докупать по мере возникновения необходимости.

Для того чтобы проконтролировать канал связи, соединяющий центральное устройство с объектовым, используют служебные посылки. Они передаются первым через равные временные промежутки. Центральный прибор четко фиксирует каждую посылку, и если вдруг будет обнаружено, что одна из них отсутствует, выдается тревожный сигнал «Связь неустойчивая». При повторной потере посылки — «Связи нет».

5РК предназначается для размещения на ПЦН и работы в режиме 24/7. В базовую комплектацию прибора входит приемник типа RR-701R20. Стоимость одного экземпляра оборудования составляет 5 236 рублей.

Еще статьи по данной теме

	Важнейшая операция, позволяющая обеспечить должный уровень безопасности помещений самого различного назначения: коммерческих, жилых (частных) и производственных.
	Оборудование, помогающее предотвратить угон автотранспортного средства, а также кражу личного имущества. Оптимальный вариант устройства обходится не очень дорого.
	Качественная и надежная система, гарантированно защищающая жилые и бытовые помещения: берегущая их от разрушительного воздействия чрезвычайных ситуаций и преступников.

Сравнение общестроительных смет по ОПС с ПИР

Здравствуйте уважаемые посетители и подписчика блога, в этой статье  мы рассмотрим тему  составление смет по Системам Безопасности разберем вообще как составляются сметы, в какой программе и по каким сборникам.

Узнаем как же нам составить смету в нашем случае.

Мы с Вами разберем сметы по системам:

• Охранно-пожарной сигнализации ОПС
• Автоматического водяного пожаротушения АПТ
• Газового пожаротушения АГПТ
• Порошкового пожаротушения ПТ

Отдельно разберем составление сметы на проектные работы  по системе оповещения и управления эвакуацией людей при пожаре.

Начнем с самого простого — это смета на проектные работы по системам охранно-пожарной сигнализации.

А для сравнения вначале разберем общестроительную смету, выполненную в Гранде.

На мониторе перед вами смета выполненная в профессиональной программе Гранд смета инженером-сметчиком по общестроительным работам по пожаротушению.

Что мы видим на экране.

На первый взгляд, кучу каких-то непонятных цифр и надписей.

Если взглянуть повнимательней, то в шапке локального сметного расчета мы увидим строки с наименованием сметный расчет по:

• строительным работам
• монтажным работам
• средства на оплату труда
• общая смета трудоемкости

Напротив наименований видим, что уже есть какая-то сумма, выведены какие-то цифры.

Если пройдем ниже по документу, о увидим что смета разделена на разделы.

 Раздел 1. Монтажные работы.

• Столбец 1 указывается номер по порядку.
•  В столбце 2 указывается обоснование в ТЕР, (может указывается  обоснование в ФЕР).
•  Столбец 3  наименование выполненных работ, которые есть в перечне указанных обоснований ТЕР или ФЕР.
•  Столбец 4 единицы измерений ( могут быть в штуках или  например в метрах).
•  Столбец 5 количество (сколько всего учтено проектом).

 Далее столбцы — это стоимость по относительно примененным обоснованиям.

Все это набивается в графическом интерфейсе профессиональной платной программе Гранд-смета,

а далее выводиться в формат эксель для предоставления Заказчику на согласование, а затем идет в работу или в производство.

Проектные работы также можно посчитать в программе Гранд-смета,

но учитывая дороговизну лицензии и за ненадобностью использовать программу для расчета проектных работ каждый день,  то мы поступим по-другому, и составим сами смету на проектные работы.

Если же вы работаете на зарплату, то все равно, вам необходимо будет выдать ТЗ сметчику для расчетов и указать:

• — какая система будет применяться на объекте
• — какие дополнительно будут работы
• — какая площадь защищаемого объекта
• — и.т.д

После того, как вы выдадите ТЗ,  сметчик  включит ваш расчет в общую локальную смету,

но это произойдет в том случае, если ваша организация договорилась выставить стоимость проектных работ отдельной статьей в локальный расчет.

Иногда монтажная организация просто бонусом проектирует объект за свой счет и платит зарплату проектировщику с общего объема объекта.

Но мы будем рассматривать случай, когда вы являетесь фрилансером специалистом которого наняли по Договору подряда.

Или же вы выполняете работы по договору самозанятого, и вы не можете сориентироваться какую сумму запросить, так чтоб работа не была ради работы, и в то же время как говорят без фанатизма.

Другими словами необходимо найти ту Золотую середину и дать развернутое обоснование за предстоящую выполненную работу,

что бы уже на этапе подачи КП (а это как раз и будет КП) у Заказчика возникло понимание, что вы являетесь профессионалом в своем деле.

Почему у него возникнет такое мнение спросите вы?

https://fireflyer.ru

Потому что, когда он будет проверять вашу смету, Заказчик сразу поймет на что он “влип” и что по нормативке, что необходимо необходимо установить на объекте.

От того насколько ясно и коротко вы ему об этом донесете, настолько будет выглядеть ваш профессиональный подход.

И вам лишь останется предложить услугу по закрытию этих вопросов.

Давайте не будем кривить душой а прямо скажем, что предприниматели не очень радует перспектива вложить в безопасность повышенный % финансирования от общего объема СМР объекта.

Но для нас, чем больше будет вложено финансов в безопасность на объекте, тем безопаснее будет эксплуатация объекта и персонал и посетители будут в большей степени защищены от внезапного фактора пожара.

Все начинается на этапе подачи КП.

Есть такая пословица у проектировщиков:

 “Сэкономил на проекте, разорился на объекте”

Гранд-Магистр 125.

На многих не маленьких старых объектах можно встретить пожарную сигнализацию и пожаротушение на оборудовании «Гранд-магистр», которому уже более 15 лет.

Теперь ООО «МАГИСТРАЛЬ» производит линейку достаточно удачных приборы небольшой емкости для пожарной сигнализации с GSM модулем и информированием по SMS. Есть в ассортименте и адресная система.

ППКУОП «Гранд МАГИСТР-125» поставляется в базовом самодостаточном комплекте в составе: клавиатура, блок контроля линии, блок реле, блок ключей.

По минимуму охвачен весь спектр адресных устройств и устройств расширения.

Гранд МАГИСТР-125 Базовый комплект.	9180
Гранд МАГИСТР-125 Кл Выносная клавиатура управления и индикации с большим дисплеем.	3060
Гранд МАГИСТР-125 БКЛ Контоллер двухпроводной адресной линии до 99 адресных устройств.	2040
Гранд МАГИСТР БР Блок на 8 реле.	2142
Гранд МАГИСТР БК Блок на 8 ключей (выходов).	2346
Гранд МАГИСТР-ИПД Извещатель пожарный дымовой	734
Гранд МАГИСТР-ИПР Извещатель пожарный ручной	530
Гранд МАГИСТР-МП Адресная метка пассивная.	459
Гранд МАГИСТР-УО Устройство управления оповещением 1 выход адресное.	663
Гранд МАГИСТР-УР Устройство управления 1 реле адресное.	510
Гранд МАГИСТР-УЗСПТ Устройство запуска средств пожаротушения 1 направление адресное.	714

Почему-то невозможно объединять устройства разных линеек оборудования и это сразу же убивает 50% преимуществ системы. Нет возможности интеграции в систему верхнего уровня Магистратор.

Служба поддержки сообщила, что и адресная система Гранд-Магистр 125 интегрируется в систему верхнего уровня Магистратор.

Нет АРМ.

Система ограничена 495 адресами (99 адресов на каждый БКЛ).

Первый БКЛ в системе и есть прибор.

Всего возможно организовать 30 зон.

Аналоговые радиальные системы

Чаще всего приемно-контрольные приборы используются в сочетании с аналоговыми радиальными шлейфами. В каждом из них может устанавливаться несколько извещателей, предназначенных для защиты разных помещений. При срабатывании датчика подается сигнал тревоги, однако, такие устройства не могут определить точное место возгорания. Состояния шлейфов отображается миганием светодиодных индикаторов и цветом свечения.

Приемно-контрольные приборы данного типа имеют вид законченных модулей, которые выполняют все функции, предусмотренные установленными нормативами. Основное преимущество подобных устройств заключается в простоте монтажа, настройки и эксплуатации. С целью обеспечения бесперебойного питания они оборудуются встроенными аккумуляторными батареями.

Виды ПС

По способам обнаружения и передачи тревог, пожарные сигнализации можно разделить на несколько типов:

1. Адресные.
2. Безадресные.
3. Пороговые.
4. Аналоговые.

Проведем краткий обзор всех типов. Некоторые варианты могут между собой пересекаться, их называют комбинированными.

Адресная ПС

В таких сигнализациях, сигнал «Пожар» формируется по другому алгоритму. Приемно-контрольный прибор (ПКП), получает информацию о состоянии всех датчиков контролируемого пространства о характеристике окружающей среды. Анализируя динамику, с которой меняются эти параметры, ПКП принимает решение о подачи сигнала «Пожар».

Основная фишка этой системы состоит в том, что сигнал пожарной тревоги принимает не отдельный датчик, а приемно-контрольный прибор на основании анализа изменения данных поступающих от извещателей.

В каждом извещателе, установленном в системе установлен свой адрес, который участвует в протоколе обмена данных между извещателем и ПКП. Поэтому, ПКП знает точное место, где сработал извещатель. Благодаря этому можно более оперативно реагировать на ситуацию.

Безадресные системы ПС

Такие пожарные системы имеют простую конструкцию, основная функция её, это отработка определенных алгоритмов, в зависимости от сигналов, поступивших от датчиков. Извещатели в этих системах обычно недорогие и несложные приборы. Их задача распознавать только три состояния работы: «Пожар», «Замыкание», «Обрыв шлейфа». Такие приборы имеют небольшую цену, но потребуется много кабеля для её монтажа. Их можно разделить на три типа.

Тип 1: трехпороговая безадресная ПС.

В этой сигнализации, она еще называется однопороговой, сигнал «Пожар» формируется, когда сопротивление шлейфа достигает определенного значения. Шлейф может принимать три значения сопротивления. Они соответствуют сигналам: «Пожар», «Короткое замыкание», «Обрыв». Такие типы ПС применяются на объектах большой и малой сложности. Монтаж такой сигнализации требует использования большого количества монтажного кабеля.

Тип 2: безадресная четырехпороговая система.

Её могут называть двухпороговой. Это вызвано тем, что в ней формируются два типа сигнала: «Пожар» и «неисправность». По сравнению с предыдущим типом, ПКП распознает два уровня сопротивления, поступающих от извещателей. Один соответствует сигналу «Пожар», второй «Неисправность». Сигналы выдаются датчиками, имеющими внутренний блок самодиагностики. Хорошо подходят для установки на небольших объектах.

Тип 3: безадресная четырехпороговая система 2.

Она способна различать сопротивления срабатывания одного или нескольких извещателей. Когда в этой системе срабатывает один извещатель, то выдается сигнал «Пожар 1», он считается сигналом потенциальной опасности, если сработало два и более, получаем сигнал «Пожар 2», это 95% гарантия пожара. Он включается алгоритм пожаротушения, запрограммированный в устройстве ПКП.

В таких пожарных сигнализациях часто наблюдаются ложные включения извещателей подключенных к одному шлейфу.

Пороговые ПС

Пороговые пожарные сигнализации относят к традиционным системам. Используемые датчики пожарной сигнализации, пребывают в одном из двух состояний: «Пожар» и «Норма». Когда датчик срабатывает, в шлейфе происходит скачек напряжения. Приемно – контролирующие приборы выдают сигнал пожар.

Однако ПКП не различают ложных срабатываний от начала пожара. Для минимизации ложных тревог, извещатели могут дублироваться. К плюсам такой системы относится ее относительная дешевизна, простота монтажа и управления.

К минусам можно отнести следующие пункты:

1. Отсутствует диагностика датчиков.
2. Нет сигнала неисправности.
3. Большой расход материалов для монтажа.
4. Температурный датчик обнаруживает возгорания при достижении определенной температуры.

При монтаже пороговые ПС используют два варианта подключения шлейфов: радиальное и модульное. Радиальное подключение, подключает ПКП по лучевой структуре. В случае пожара место, откуда он пришел сигнал, можно локализовать, только до шлейфа.

При модульном подключении, вы получите возможность осуществлять больший контроль пожарных извещателей. Вовремя находить поломку, принимать меры к её устранению.

Аналоговая ПС

Аналоговые ПС определяют место возгорания по номеру шлейфа. При наличии большого количества датчиков, подключенных к одному шлейфу, определить место возникшего возгорания затруднительно. Такую сигнализацию лучше использовать для небольших объектов. Она имеет небольшую стоимость оборудования и эксплуатации.

Рейтинг датчиков задымления

А какие фотоэлектрические датчики и детекторы другого типа самые актуальные на 2019-й год?

Узнаем перечень лучших изделий в этой категории с выделением их основных технических характеристик.

Оповещатель ИП 212-50М2 (ДИП-50М2)

• Сила тока: в автономном режиме не более 30 мА. • Напряжение: 9 В. • Чувствительность: 0,05-0,2 дБ/м. • Вес: 200 г. • Габаритные размеры: 5*9,5 см. • Степень защиты: 3 класс. • Скорость потока воздуха: до 10 м/с. • Время сработки: через 6 секунд после обнаружения частиц дыма. • Примерная стоимость изделия: 500 руб.

• Обнаружение: 0,05-0,2 дБ/м. • Ток: 20 В. • Ток в режиме ожидания: не более 0,15 мА. • В рабочем темпе: до 20 мА. • Напряжение: 20 В. • Интервал срабатывания: до 5-ти сек. • Напряжение: 0-30 В. • Приблизительная цена: 850 р.

Система обнаружения задымления MAJOR SYSTEMS MJYG100B

• Не нуждается в дополнительной электрической разводке при монтаже. • Установка: на стене под потолком или на потолке. • При срабатывании активируется сирена и датчик, сигнал идет на пульт сигнализации (используется SMS-оповещение или голосовой звонок на мобильное устройство). • Устанавливается за несколько минут. • Стоимость: 1000 руб. Сигнализация с детектором Atis-228W • Громкость сирены: 85 дБ. • Радиус передачи сигнала: до 100 м. • Периметр обнаружения: 20 кв. м. • Тип питания: аккумуляторная батарея. • Рабочая температура: от -10 до +55 C. • Размеры: 3,5*10,7 см. • Ориентировочная стоимость: 700 р.

Извещатель ИП 212-43 (ДИП-43)

• Потребляемый ток: не более 20мкА в дежурном режиме. • Сенсор: от 0,05 до 0,2 дБ/м. • Габаритные размеры: 49*100. • Вес изделия: 200 г. • Цена: 909 руб.

• Питание: от батареи. • Встроенный сигнал, оповещение до 10-ти метров. • Рабочая частота: 433,92 МГц. • Индикаторная система: светодиодная. • Мощность передачи: 2 МВт. • Стоимость устройства: 8300 рублей.

• ИП 212-43— 909 руб. • MAJOR SYSTEMS MJYG100B — 1000 р. • Paradox SD360 — 8300 р.

Средняя цена – от 500 до 800 руб. Более дорогие модели имеют стоимость от 1000 рублей.

Таблица отличия характеристик приборов ВЭРС-ПК1тм и ВЭРС-ПК1тм-01

	Параметры	ПК1тм	ПК1тм-01
1.	Для охранного ШС: 1) Задержка взятия ШС — По тактике задержка на выход — По тактике открытая дверь 2) Задержка включения сирены	0, 60 сек отсутств 15 сек	0,15,30,45,60 0,15,30,45,60
2.	Параметры переключаемой группы контактов реле ПЦН	~240; 5A	~120; 1A
3.	Для охр ШС конфиг тактики: — открытая дверь — автоперевзятие	нет да	да да
4.	Управление ШС ключами ТМ: — постановка/снятие ШС тумблером или ключом ТМ — (м.б. использованы считыватели прокси-карт).	да нет	да да
5.	Дополнительный светодиод: — «Режим»  (размещен на считывателе ТМ)	нет	да
6.	Клемма для подключения внешнего РИП	нет	да
7.	Индикация ШС «ШС снят и неисправен»	нет	да
8.	Для пожарных ШС: — программиров. задержки восстановления ДИП, питающегося от пожарного ШС	нет	да, от 20сек до 2 мин
9.	Для охранных ШС: — программирование задержки тревоги — программирование задержки взятия	нет, 15 сек нет, 60 сек	да, от 0 до 90 сек да, от 0 до 90 сек
10.	Калибровка 1% делителей ШС	нет	да
11.	Калибровка ШС на ток 3 ма	нет	да
12.	Выход на Регистратор событий.	нет	да
13.	Защита от импульсных помех по сети. Наличие контакта корпусного заземления.	да, для противофазных помех. нет	да, для противофазных и синфазных помех. да
14.	Диапазон сопротивления режима «Норма» для охранного шлейфа д.б. сужен до ±10% от 7,5ком.	нет	да
15.	Работа с ключами ТМ-2003 Метаком, прокси- картами.	нет	да
16.	Резистор защиты в цепи 220В	Планарный чип резистор 1206 220 ом 0,12 вт	2 резистора С2-33-0,25 -110 ом
