Акт испытания пожарных гидрантов на водоотдачу

Исключение источников возгорания

На объекте должно быть запрещено курение, о чем необходимо издать соответствующий приказ и вывесить знаки, запрещающие курение на объекте. Возможно организовать на объекте отдельное место для курения, оборудованное по всем правилам и обозначенное соответствующим знаком.

Необходимо содержать в исправном состоянии электрооборудование, розетки, выключатели. Соединение жил электропроводов не допускается выполнять при помощи «скруток».

Запрещается пользоваться удлинителями (кроме временных работ), эксплуатировать светильники без защитных плафонов.

Не допускается хранить в помещениях емкости с горючими жидкостями, газовые баллоны, пиротехнику и т.п.

Что представляет собой пожарный кран и для чего он предназначен

Пожарный кран – это основная и самая важная деталь на внутренних водопроводах, предназначенная для тушения при возникновении открытых очагов возгорания. Они помещаются в специальный пожарный шкаф. По ГОСТ это необходимая мера, призванная защитить их от воздействия внешних факторов и использования не по прямому назначению. А применяются они исключительно для подключения пожарных рукавов!

Классический пожарный кран, часто именуемый просто вентилем или иначе запорным клапаном, включает в себя следующие элементы, являющиеся его составляющими:

• центральный ствол;
• запорная арматура;
• соединительная головка;
• пожарный рукав.

Нередко он снабжён дополнительным рычагом, предназначенным для более удобного открытия клапана, подающего воду в рукав. Современные пожарные краны оснащены пультами управления, обеспечивающими дистанционное включение при наличии насоса-повысителя. Часто присутствуют датчики положения, подключённые к источникам постоянного тока. Но эти элементы не относятся к обязательным, устанавливаются они на индивидуальной основе и в значительной мере повышают пожаробезопасность объекта.

Пожарный кран называют «вентилем» потому, что это его основная рабочая часть, в свою очередь, включающая несколько составляющих элементов:

• корпус;
• крышку;
• затвор;
• маховик;
• шпиндель;
• затвор.

Несмотря на множество деталей, устройство в целом чрезвычайно простое, как и принцип его действия. Корпус устанавливается непосредственно на водопроводе с помощью шестигранной муфты. При вращении маховика в движение приводится и шпиндель, поднимающий и опускающий затвор, что открывает или закрывает отверстие пропускающее воду, контролируя её подачу в пожарный рукав. Таким образом, простота в тушении пожара обеспечивается слаженной работой всего механизма затворного клапана.

Основные пункты проверки

Гидранты всегда должны находиться в рабочем состоянии. В зимнее время года их надо очищать от снега и утеплять. К водозаборным устройствам обеспечивают проезд в любое время года.

Если пожарные гидранты установлены на проезжей части, то во время осмотра или пожаротушения участок дороги отгораживают, устанавливая предупредительные знаки. На фасадах ближайших домов размещают указатели так, чтобы они хорошо были заметны.

В процессе осмотра проверяют:

• состояние крышки люка;
• есть ли вода в колодце или внутри стояка;
• исправно ли работает гидрант с установкой и включением колонки;
• в каком состоянии находится клапан (герметичность, легкость открывания/закрывания);
• состояние головки, резьбы, квадрата штанги.

Основные поломки связаны с коррозией деталей, замерзанием в зимний период, истончением и выходом из строя прокладки. Все это приводит к пропусканию воды и невозможности воспользоваться устройством. Проверенный гидрант отмечают в журнале, записывая, есть ли неисправности, чтобы можно было их своевременно устранить.

Правила противопожарного режима действующие с 01.01.2021 по пост. №1479

71. Правообладатели земельных участков обеспечивают надлежащее техническое содержание (в любое время года) дорог, проездов и подъездов к зданиям, сооружениям, строениям и наружным установкам, открытым складам, наружным пожарным лестницам и пожарным гидрантам, резервуарам, естественным и искусственным водоемам, являющимся источниками наружного противопожарного водоснабжения.

Запрещается использовать для стоянки автомобилей на территории населенных пунктов, предприятий и организаций площадки для пожарной техники, включая разворотные, предназначенные для ее установки, в том числе для забора воды, подачи средств тушения, доступа пожарных на объект защиты.

Не допускается перекрывать проезды для пожарной техники изделиями и предметами, посадкой крупногабаритных деревьев, исключающими или ограничивающими проезд пожарной техники, доступ пожарных в этажи зданий, сооружений либо снижающими размеры проездов, подъездов, установленные требованиями пожарной безопасности.

Система противопожарной защиты в случае пожара должна обеспечивать автоматическую разблокировку и (или) открывание шлагбаумов, ворот, ограждений и иных технических средств, установленных на проездах и подъездах, а также нахождение их в открытом положении для обеспечения беспрепятственного проезда пожарной техники. Допускается ручное открывание при организации круглосуточного дежурства персонала непосредственно у места установки шлагбаума, ворот, ограждения и иных технических средств на проездах или дистанционно при устройстве видео- и аудиосвязи с местом их установки.

У въезда на территорию строительных площадок, открытых плоскостных автостоянок и гаражей, а также на территорию садоводства или огородничества вывешиваются схемы с обозначением въездов, подъездов, пожарных проездов и источников противопожарного водоснабжения.

Физическим лицам запрещается препятствовать работе подразделений пожарной охраны, в том числе в пути следования подразделений пожарной охраны к месту пожара.

72. При проведении ремонтных (строительных) работ, связанных с закрытием дорог или проездов, руководитель организации, осуществляющей ремонт (строительство), незамедлительно представляет в подразделение пожарной охраны соответствующую информацию о сроках проведения этих работ и обеспечивает установку знаков, обозначающих направление объезда, или устраивает переезды через ремонтируемые участки дорог или проездов.

74. На объектах защиты, граничащих с лесничествами, а также расположенных в районах с торфяными почвами, предусматривается создание защитных противопожарных минерализованных полос шириной не менее 1,5 метра, противопожарных расстояний, удаление (сбор) в летний период сухой растительности, поросли, кустарников и осуществление других мероприятий, предупреждающих распространение огня при природных пожарах. Противопожарные минерализованные полосы не должны препятствовать проезду к населенным пунктам и водоисточникам в целях пожаротушения.

Запрещается использовать противопожарные минерализованные полосы и противопожарные расстояния для строительства различных сооружений и подсобных строений, ведения сельскохозяйственных работ, для складирования горючих материалов, мусора, бытовых отходов, а также отходов древесных, строительных и других горючих материалов.

393. В инструкции о мерах пожарной безопасности необходимо отражать следующие вопросы:

д) расположение мест для курения, применения открытого огня, проезда транспорта, проведения огневых или иных пожароопасных работ;

Проверка противопожарных сетей устанавливает

• существование подъездных путей к водоисточникам (ширина подъезда должна быть не менее трех метров с расчета на один автомобиль), подъезд к пожарному водоисточнику должен быть твердым (желательное исполнение из асфальта или бетона), и обеспечивать безпрепядственный проезд и разворот пожарных автомобилей;
• наличие и состояние внешней крышки колодца гидранта (в зимнее время крышка гидранта должна быть очищена от льда и накрыта утепляющим ящиком)
• техническое состояние колодца гидранта ( в летнее время );
• наличие и состояние указателя пожарного водоема, гидранта и т.д.;
• глубину водоема (мокрого колодца) в месте, предназначенном для погружения всасывающей сетки автомобиля и забора воды на нужды пожаротушения;
• исправность сухотрубов, состояние пожарных водоемов , заполнения пожарных водоемов ;
• наличие страховочных боковых ограждений и опорного бруса на пожарном пирсе.

Проверка инспектором пожарного крана

При выезде дежурных караулов на пожар, отработки оперативных планов и карточек пожаротушения обязательно проводится проверка ближайших пожарных водоисточников внешним осмотром с отметкой в журнале проверок .

С пуском воды – необходимо проводить два раза в год (апрель-май, сентябрь-октябрь) личным составом дежурного караула в присутствии представителя водопроводной службы или объекта.

При проверке проводится:

• Внешний осмотр, проверка наличия воды и давления в сети путем установления колонки на все пожарные гидранты с обязательным пуском воды (категорически запрещается при проверке применения торцевых ключей и других приспособлений);
• Проверка исправности и работоспособности приспособления для спуска воды из гидранта;
• Наличие и проверка соответствия координат на установленных указателях водоисточников;
• Проверка состояния покрытия пожарного пирса, его несущих конструкций, боковых ограждений;
• Проверка самоплавающих колодцев и их мощности путем установки автомобилей с забором и пуском воды.

 Дополнительные материалы:

4 Требования пожарной безопасности к наружному противопожарному водоснабжению

4.1 Наружное противопожарное водоснабжение должно предусматриваться на территории поселений и организаций. Наружный противопожарный водопровод, как правило, объединяется с хозяйственно-питьевым или производственным водопроводом.

1 Допускается применять наружное противопожарное водоснабжение из искусственных и естественных водоисточников (резервуары, водоемы):

населенных пунктов с числом жителей до 5000 человек;

отдельно стоящих зданий любого назначения, расположенных вне населенных пунктов, при отсутствии хозяйственно-питьевого или производственного водопровода, обеспечивающего требуемый нормами расход воды на наружное противопожарное водоснабжение;

зданий различного назначения при требуемом расходе воды на наружное противопожарное водоснабжение не более 10 л/с;

1- и 2-этажных зданий любого назначения при площади застройки не более площади пожарного отсека, допускаемой нормами для таких зданий.

2 Допускается не предусматривать наружное противопожарное водоснабжение:

населенных пунктов с числом жителей до 50 человек при застройке зданиями высотой до 2 этажей;

расположенных вне населенных пунктов отдельно стоящих зданий и сооружений класса Ф3.1 по функциональной пожарной опасности площадью не более 150 м, класса Ф3.2 по функциональной пожарной опасности объемом не более 1000 м, классов Ф1.2, Ф2, Ф3, Ф4 по функциональной пожарной опасности I, II, III и IV степеней огнестойкости объемом не более 250 м;

зданий и сооружений класса Ф5 по функциональной пожарной опасности I и II степеней огнестойкости категории Д по взрывопожарной и пожарной опасности объемом не более 1000 м;

сезонных универсальных приемно-заготовительных пунктов сельскохозяйственных продуктов при объеме зданий не более 1000 м;

зданий класса Ф5.2 по функциональной пожарной опасности площадью не более 50 м.

4.2 Качество воды источников противопожарного водоснабжения должно соответствовать условиям эксплуатации пожарного оборудования и применяемым способам пожаротушения.

4.3 Противопожарный водопровод следует создавать, как правило, низкого давления. Противопожарный водопровод высокого давления создается только при соответствующем обосновании. В водопроводе высокого давления стационарные пожарные насосы должны быть оборудованы устройствами, обеспечивающими пуск насосов не позднее чем через 5 мин после подачи сигнала о возникновении пожара.

Примечание — Для поселений с числом жителей до 5 тыс. чел., в которых не создаются подразделения пожарной охраны, следует создавать противопожарный водопровод высокого давления.

4.4. Минимальный свободный напор в сети противопожарного водопровода низкого давления (на уровне поверхности земли) при пожаротушении должен быть не менее 10 м. Минимальный свободный напор в сети противопожарного водопровода высокого давления должен обеспечивать высоту компактной струи не менее 20 м при максимально необходимом расходе воды на пожаротушение и расположении пожарного ствола на уровне наивысшей точки самого высокого здания. Свободный напор в сети объединенного водопровода должен быть не менее 10 м и не более 60 м.

С чего начинается проверка?

 Пожарный инспектор, пришедший с проверкой, обязан подтвердить свои полномочия. Для этого инспектор должен предъявить свое служебное удостоверение проверяемому и вручить ему под роспись заверенную копию распоряжения о проведении проверки.

 В этом документе обязательно должно быть указано:

• наименование органа ГПН;
• вид проверки (плановая или внеплановая);
• дата выдачи документа;
• Ф.И.О. и должности пожарных инспекторов, уполномоченных на проведение проверки, а также привлекаемых к проведению проверки экспертов, представителей экспертных организаций;
• наименование юрлица (Ф.И.О. предпринимателя) и адрес объекта, в отношении которого проводится проверка;
• цели, задачи и предмет проверки;
• общий срок проведения проверки, в том числе даты ее начала и окончания;
• правовые основания проведения проверки;
• перечень мероприятий по контролю;
• список административных регламентов (с указанием наименований, номеров и дат их принятия);
• перечень документов, представление которых необходимо для достижения целей и задач проведения проверки;
• Ф.И.О. и должность руководителя (его заместителя) органа ГПН, выдавшего предписание, а также его подпись, заверенная печатью.

 При отсутствии служебного удостоверения или распоряжения о проверке фирма (предприниматель) вправе отказать инспектору в допуске на объект до предъявления всех надлежащих бумаг.

 Также компания (индивидуальный предприниматель) имеет полное право не позволять проводить проверку, если:

• распоряжение оформлено с нарушениями (например, не указан срок проверки);
• пришел не тот инспектор, который указан в распоряжении.

 Если же все документы в порядке и пришли именно те проверяющие, которые указаны в распоряжении, то проверяемая фирма (ИП) не имеет права им препятствовать в проведении проверки.

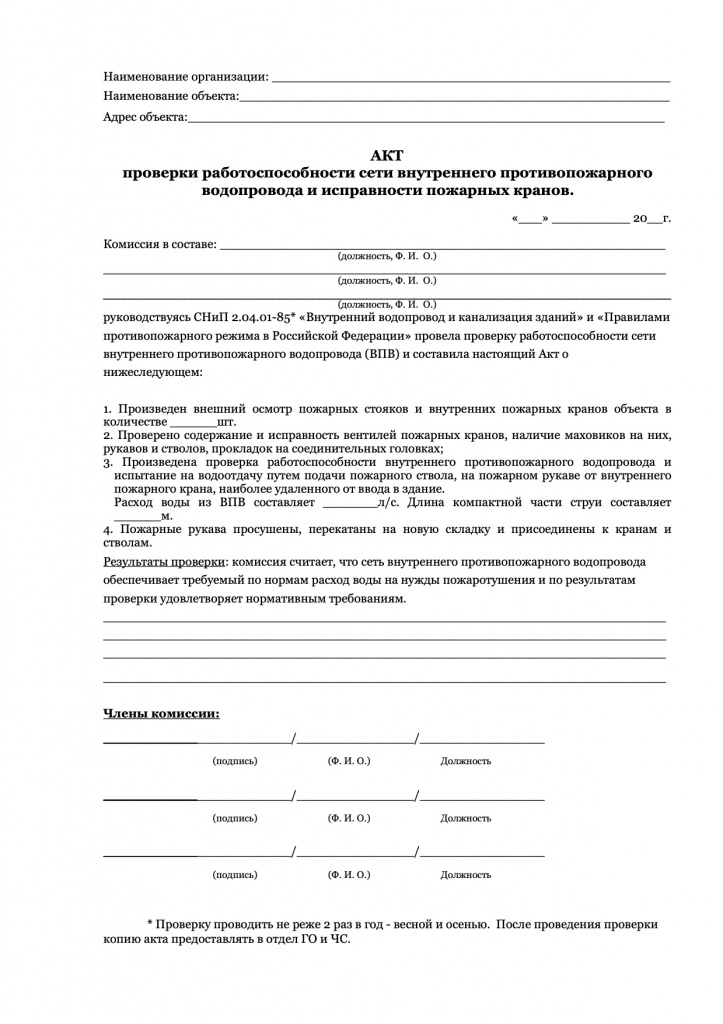

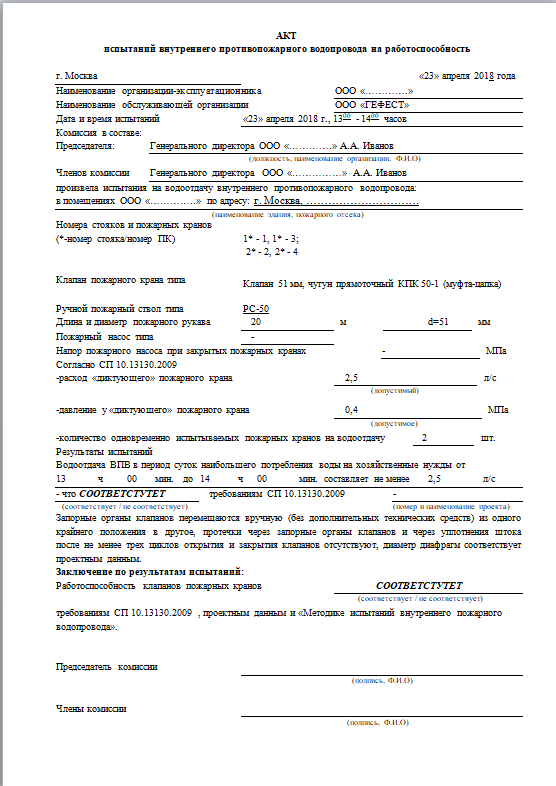

Инструкция по заполнению акта

Акт составляют в произвольной форме, но он должен содержать все необходимые для такого документа реквизиты. Условно текст можно разделить на три части: вводную, основную и табличную.

Здесь традиционно указывают:

• наименование организации, где проводилась проверка;
• наименование документа — акт проверки пожарных гидрантов;
• город или другой населенный пункт, где находится организация;
• дату составления документа (она же — дата проверки).

Будет удобно, если акт будет составлен на фирменном бланке организации (с указанием данных о ней).

Эта часть должна содержать такую информацию, как:

• ФИО и должности членов комиссии;
• указание на то, что подрядной организацией были проведены испытания пожарных гидрантов;
• дата, когда была проверка.

Текст должен иметь такой вид: «Мы, нижеподписавшиеся, … (перечисление членов комиссии), подтверждаем … (указывают на факт проверки и ее дату)».

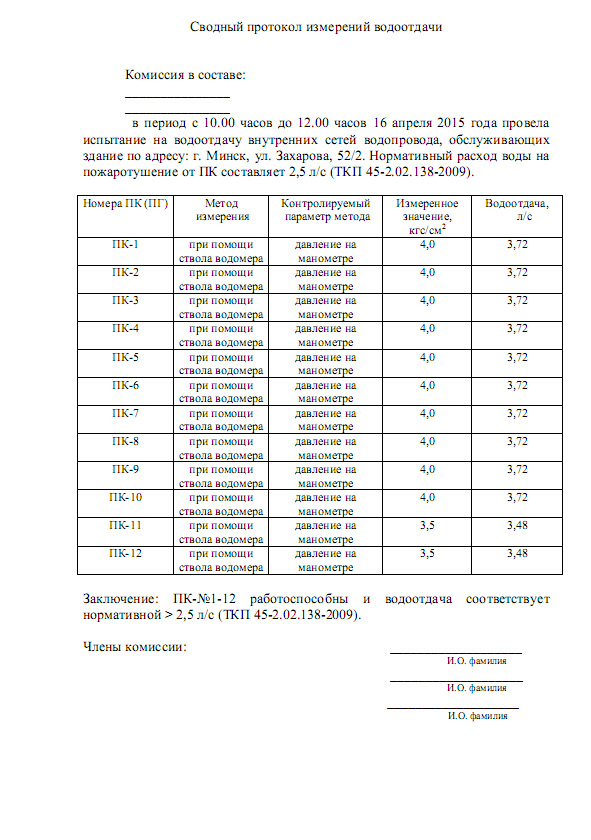

Результаты проверки удобнее оформить в виде таблицы, содержащей следующие столбцы (количество и содержание может варьироваться):

1. Номер по порядку.
2. Номер гидранта.
3. Адрес, где расположен гидрант.
4. Диаметр и вид сети.
5. Напор сети.
6. Водоотдача.
7. Количество и диаметр муфтовых головок.
8. Ведомственная принадлежность.

Далее должна идти таблица со следующими столбцами:

1. Номер пожарного водопровода.
2. Адрес расположения.
3. Емкость.
4. Количество водозаборных устройств.
5. Количество и диаметр муфтовых головок.
6. Водоотдача.
7. Ведомственная принадлежность.

Инструкция по заполнению акта проверки пожарных гидрантов

Чтобы при заполнении документа не допустить ошибок, условно его делят на три части:

Вводная часть

Эту часть принято называть «шапкой». Традиционно здесь прописывается название акта, место и дата его составления. Также указывается название компании, которая несет ответственность за данное устройство. Можно прописать, сколько экземпляров имеет акт. Обычно оформляется две копии. Если заинтересованных сторон больше, количество экземпляров может быть увеличено. Все копии, имеющие «живые» подписи, обладают одинаковой юридической силой.

Основная часть

Здесь нужно указать название объекта, на котором проводится проверка. Перечисляются все члены проверяющей группы. Указываются не только их ФИО, но и должности. Также здесь прописывается период, в течение которого гидрант подвергался проверке.

Заполнение таблицы

Для большего удобства внесения информации здесь рекомендуется использовать таблицу. В нее вносятся результаты выполненной проверки. Образец представлен в виде примера. В зависимости от различных обстоятельств количество столбцов можно изменить.

Итоги проверки – заключение комиссии

После проведения проверки члены комиссии должны сделать вывод. Вовсе не обязательно, чтобы заключение было развернутым. Его можно написать и кратко, но делать это нужно так, чтобы вывод был понятен. Обычно здесь отмечается, имеется ли к гидранту подъезд, отсутствуют ли протечки, другие подробности. Если специалисты разрешают дальнейшее использование гидранта, об этом так и нужно написать. В нижней части ответственные лица, проводившие испытания, проставляют свои подписи.

Гидранты

Проверку пожарных гидрантов проводить при соблюдении следующих условий:

• пуск воды производить только при положительных температурах; при температуре воздуха от 0 до -15 °С, допускается только внешний осмотр без пуска воды.
• при температуре ниже -15 °С открывание крышек колодцев для осмотра запрещается во избежание потерь тепла самого колодца.

При проверке пожарных гидрантов необходимо проверить:

• состояние подъездов к пожарным гидрантам;
• размещение гидрантов в колодцах должно обеспечивать свободную установку крышки колодца и открытие крышки гидранта и полное навертывание пожарной колонки;
• наличие указателей, соответствие координат на указателе фактическому расположению пожарного гидранта (в случае неверно указанных координат расположения необходимо произвести корректировки в справочнике, схемах и планшетах, водоисточников, а так же поставить в известность представителя ОВКХ);
• наличие и исправность люка и крышки колодца;
• целостность и исправность крышек и резьбы ниппеля, верхнего квадрата штанги и корпуса гидранта;
• наличие крышки стояка гидранта; наличие воды в колодце, корпусе гидранта; крепление корпуса гидранта к подставке; герметичность клапана, легкость его открытия и закрытия; состояние резьбы на гидранте (путем накручивания пожарной колонки); проверить работу гидранта с установкой пожарной колонки и определить пропускную способность (расход воды) гидранта;
• уточнить вид и диаметр водовода на котором установлен гидрант.

Примечание. Минимальные расстояния до внутренних поверхностей колодца, которые должны соответствовать:

• от стенок труб (при диаметре труб до 400 мм) – 0,3 метра; (от 500 до 600 мм) – 0,5 метра, (более 600 мм) – 0,7 метра;
• от плоскости фланца (при диаметре труб до 400 мм) – 0,3 метра, (более 400 мм) – 0,5 метра;
• от края раструба, обращенного к стене (при диаметре труб до 300 мм) – 0,4 метра, (300 мм) – 0,5 метра;
• от низа трубы до дна (при диаметре труб до 400 мм) – 0,25 метра, (от 500 до 600 мм) – 0,3 метра, более 600 мм – 0,35 метра;
• от верха штока задвижки с выдвижным шпинделем – 0,3 метра; от маховика задвижки с не выдвижным шпинделем – 0,5 метра;
• от крышки гидранта до крышки колодца не более 450 мм по вертикали, а расстояние в свету между гидрантом и верхом обечайки не менее 100 мм;
• высота рабочей части колодцев должна быть не менее 1,5 метра.

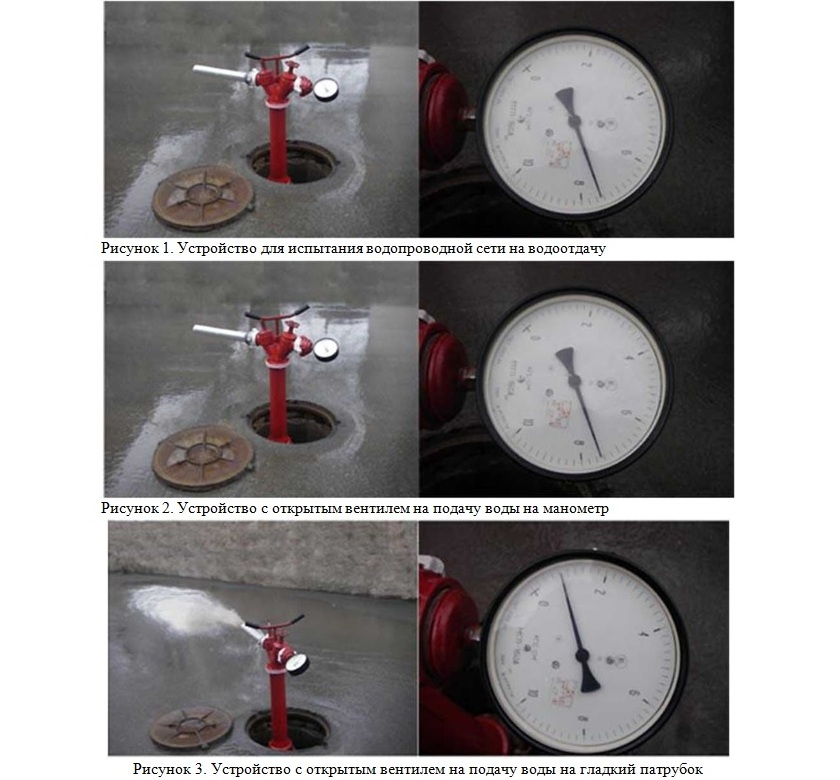

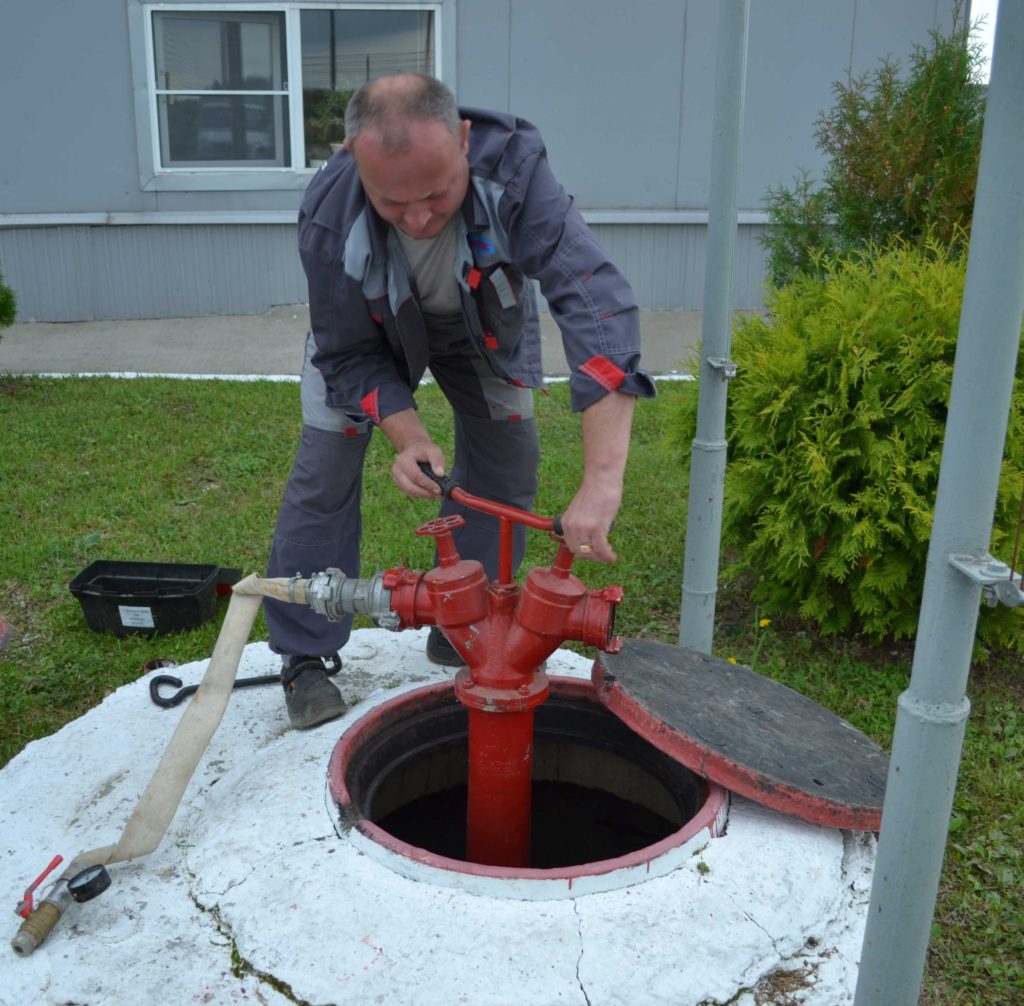

Пуск воды в рукав осуществляется в следующей последовательности:

• открыть крышку колодца гидранта с помощью ключа пожарной колонки; установить колонку пожарную колонку путем навертывания на ниппель гидранта;
• наполнить гидрант водой путем открытия его центральным ключом пожарной колонки на пол оборота;
• после наполнения гидранта водой центральный ключ пожарной колонки открыть полностью.
• Прекращение подачи осуществляется в следующей последовательности: закрыть запорными вентилями шиберные задвижки колонки; закрыть гидрант центральным ключом пожарной колонки.

Характерные неисправности

В практической деятельности личный состав подразделений ГПС сталкивается со следующими наиболее часто встречающимися неисправностями пожарных гидрантов:

Табличка:

• отсутствует координатная табличка;
• данные на координатной табличке не соответствуют действительности или плохо видны.

Колодец:

• засыпан грунтом, мусором и т.д.; заасфальтирован;
• заставлен оборудованием, автотранспортом и т.п.;
• отсутствует подъезд;
• заглушен;
• не закрыт (течёт);
• низкое давление в сети;
• разморожен;
• отсутствует дренаж колодца; сдвинут комплект; нет крышки комплекта; нет подъезда;
• наледь не позволяет произнести открытие.

Стояк:

• нет стояка;
• низко расположен стояк; сбита резьба на стояке; стояк не закреплён; стояк забит грунтом; трещина в стояке; нет крышки стояка; смещен стояк;
• не работает сливное устройство.
• шток: нет штока; шток сорван; шток изогнут;
• длинный шток не позволяет произвести пуск воды; большой квадрат штока; стёрты грани штока.

Фланец:

• болты па верхнем фланце препятствуют наворачиванию колонки; течь под верхний или нижний фланец; разбит фланец.
• Магистраль:
• отключена;
• нет обводного кольца.

Заполнение журнала о состоянии пожарного гидранта

Особенности сезонной проверки и перечень характерных неисправностей ПГ

Испытание гидрантов на водоотдачу выполняют в октябре

В это время нужно обратить внимание на уровень подземных вод. Накануне зимнего похолодания требуется подготовить колодец (надо, чтобы он был сухим), устранить загрязнения и выполнить теплоизоляцию приспособления

Весной проверку осуществляют в апреле. Снимают теплоизоляцию, проводят контроль работоспособности устройства, проверяют свободный доступ к прибору, наличие указательных знаков и измеряют расстояние от них до колодца. Весной устройство проверяют при помощи гидротестеров.

Иногда при проверке выясняется, что металлические части аппарата покрылись ржавчиной. При этом не нужно навинчивать колонку, а следует написать в журнале проверок об этом недостатке и потребовать его устранения. Если испортилась прокладка между клапаном и трубой или между устройством и подставкой, то колодец может наполняться водой.

Бывает так, что засоряется сливное отверстие, это ведет к протеканию воды в колодец. Зимой, если не выполнили теплоизоляцию устройства, узлы прибора замерзают и может поломаться запорное устройство. Нельзя в регионах с холодным климатом ставить гидранты, которые по своей конструкции предназначаются для работы в теплых регионах.

Проверить наличие и работоспособность систем противопожарной защиты

К системам противопожарной защиты относятся:

• автоматическая пожарная сигнализация;
• установка автоматического пожаротушения;
• установка оповещения и управления эвакуацией людей при пожаре;
• установка дымоудаления

Практически во всех помещениях требуется наличие автоматической пожарной сигнализации, за исключением помещений категорий В4, Д, с мокрыми процессами (санузлы, мойки и т.п.).

Системы автоматического пожаротушения требуются в:

Зданиях

• Складов категории В с высотой хранения на стеллажах 5,5 м и более;
• Складов категории В высотой в два и более этажей;
• Архивов уникальных изданий;
• Подземных автостоянок высотой 2 этажа и более;
• Надземных автостоянок площадью 7000 м2 и более (I, II, III степеней огнестойкости);
• Надземных автостоянок площадью 3600 м2 и более (IV степени огнестойкости)
• Предприятий торговли с торговым залом в надземной части площадью 3500 м2 и более;
• другие по СП 5.13130.2009.

Помещениях

• Категории А, Б, В1 при площади 300 м2 и более;
• Категории В2-В3 при площади 1000 м2 и более;
• Маслоподвалы;
• Серверные, автозалы АТС, АСУТП площадью 24 м2 и более.
• Железнодорожного транспорта, депо, подвижного состава;
• Архивы при хранении уникальных рукописей и др.;
• Залы с вместимость 700 мест и более;
• Склады декораций, бутафорий и др.;
• Помещения хранилищ денежных ценностей в банках и ломбардах;
• и другие по СП 5.13130.2009.

Руководитель обязан обеспечить исправное состояние данных систем. Исправное состояние обеспечивается путем проведения планово-предупредительных ремонтов и технического обслуживания, которые должны проводиться в соответствии с годовым планом-графиком и технической документации завода-изготовителя.

Данные системы должны соответствовать проектной и исполнительной документации, которая должна храниться на объекте.

Как исправить ошибку в документе

Конечно, при составлении документа нужно быть предельно внимательным. Нередко именно ошибки становятся причиной того, что неисправный гидрант продолжает эксплуатироваться. Естественно, в самый неподходящий момент он дает сбой, что может повлечь за собой серьезные последствия. Поэтому нужно постараться, чтобы документ был составлен без единой ошибки. Но это получается не всегда.

Бывают ситуации, когда акт уже оформлен, но при проверке в нем обнаруживается ошибка. Чтобы ее исправить, нужно неправильную информацию зачеркнуть одной горизонтальной линией. Сверху пишется верная информация. Ее можно написать и рядом, если есть свободное место. Рядом с таким исправлением должна стоять отметка «Исправленному верить». Уполномоченные лица должны заверить исправление своими автографами.

Однако нужно понимать, далеко не каждую ошибку следует исправлять подобным образом. Данный способ используется в том случае, если были допущены ошибки в числах или каких-либо других данных. По сути, это исправляются ошибки, которые имеют фактический характер. Вообще, это официальный документ, поэтому здесь не должно быть грамматических и орфографических ошибок. Если таковые были обнаружены, документ рекомендуется оформить заново.

голоса

Рейтинг статьи

Список возможных поломок, выявляемых при проверке пожарных гидрантов

В своей рабочей практике подразделения государственной пожарной службы нередко сталкиваются со случаями различных неисправностей гидрантов. Ниже перечислены самые частые из них, которые могут быть выявлены при проверке гидрантов на исправность.

Таблица координат:

• она отсутствует;
• данные на ней трудно разобрать или же они не соответствуют реальному размещению гидранта.

Колодец:

• завален мусором или грунтом;
• замурован;
• подъезд и проход к нему затруднен;
• сам колодец не перекрыт, вода вытекает;
• низкое давление в трубах;
• разморожен;
• нет дренажа;
• комплект находится не на своем месте;
• на комплекте отсутствует крышка;
• проезд к нему полностью перекрыт;
• нельзя открыть из-за обледенения.

Стояк:

• отсутствует сам по себе;
• размещен слишком низко;
• повреждена резьба;
• стояк закреплен ненадежно или не закреплен вовсе;
• забит землей или мусором;
• поврежден;
• отсутствует крышка;
• слив неисправен.

Шток:

• отсутствует сам по себе;
• сорван;
• поврежден;
• слишком длинный;
• квадрат чересчур велик;
• отсутствует резьба на грани.

Фланец:

• болты на верхней детали мешают закрепить колонку;
• сверху или снизу из-под фланца течет вода;
• поврежден.

Магистраль:

• не работает;
• отсутствует специальное кольцо.

Прием и первичный осмотр

Самые первые испытания гидрант проходит на заводе, чтобы получить сертификат качества. После этого он должен проверяться перед вводом в эксплуатацию. Приобретая гидрант, проверяют документацию, которая содержит правила эксплуатации, гарантийный талон и сведения о сертификате качества.

Вместе с основным комплектом деталей можно заказать обратный клапан, который будет предотвращать попадание грунтовых вод в полость гидранта. Заказывают и другие необходимые запчасти.

Перед вводом в эксплуатацию проводят внешний осмотр оборудования и проверяют его работоспособность. Резьба и открытые неокрашенные металлические участки должны быть смазаны, на деталях не должно быть трещин, сколов, следов ржавчины. Использовать воду из пожарного гидранта для иных нужд, кроме пожаротушения или проверки, запрещено.

Испытание водопровода на водоотдачу

В связи с тем, что в период эксплуатации водопроводных сетей диаметр труб уменьшается за счет коррозии и отложений на стенках необходимо проводить испытания для выявления фактического расхода с целью определения их максимальной водоотдачи.

Водопроводные сети испытываются в часы максимального водопотребления в жилом секторе (с 7 до 9 часов), на промышленных объектах при наличии хозяйственно-питьевого водопровода (в часы пересмены), при наличии производственно-противопожарного водопровода (в часы максимального его использования).

Испытанию в первую очередь должны подвергаться участки водопроводной сети:

• с пониженным давлением; с малым диаметром труб (75; 100 мм); тупиковые линии; старые линии;
• линии с большой протяженностью;
• наиболее удаленные от насосных станций линии;
• линии с большим водопотреблением;
• участки у наиболее пожаровзрывоопасных производственных объектов;
• вновь проложенные участки;
• участки, где проводились ремонтные работы.

Способ № 1. Испытания проводят путем забора воды из водопроводной сети пожарными автомобилями.

Забор производится через рукава диаметром 80 (65) мм и стволами с диаметром насадка 19 мм и более.

Для проведения испытания необходимо знать водоотдачу данной водопроводной сети.

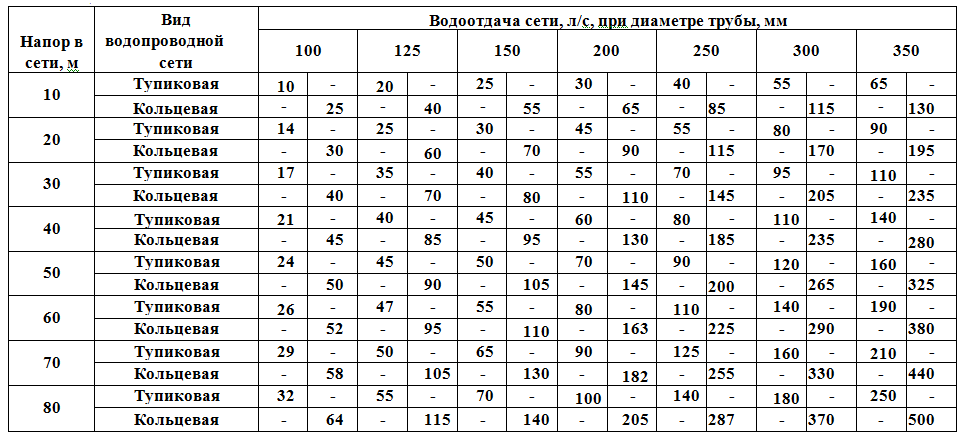

Таблица № 1

Водоотдача водопроводной сети

Исходя из водоотдачи, определяют количество пожарных автомобилей, требуемых для проведения испытаний. Автомобили устанавливают на соседние гидранты, от каждого патрубка насоса прокладывается рукавная линия длиной 20 м со стволом с диаметром насадка не менее 19 мм.

Работа стволов считается нормальной, если дальность компактной струи составляет не менее 17 метров и давление на насадке не менее 40 метров.

Если при этом на насосе имеется подпор давления воды (определяется по манометру на всасывающем патрубке насоса), насадок у одного из стволов сворачивается. Если дальность струи и давление на стволе остаются в установленных пределах, то сворачивается насадок у следующего ствола. Испытание продолжается до тех пор, пока подпор на насосе не станет равным 10 м.

В зависимости от диаметра водопровода и вида водопроводной сети (кольцевая, тупиковая) количество стволов может изменяться. При малых диаметрах сетей или тупиковых возможно использование стволов «Б» или различные комбинации «А» и «Б».

Водоотдачу водопроводной сети определяют по сумме расхода используемых стволов.

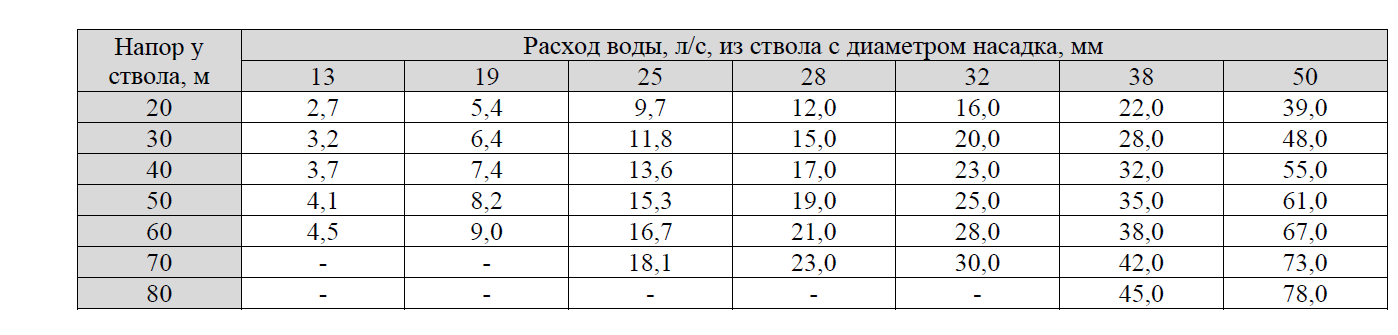

Таблица № 2

Водоотдача водопроводной сети по расходу пожарных стволов

Способ № 2. Производится с помощью пожарной колонки и контрольно-измерительного прибора. Испытание проводится одной из сторон (ОВКХ или подразделением ГПС) при наличии поверенного и сертифицированного оборудования.Испытания проводят, как при обычном давлении, так и с включением насосов-повысителей.

Для проведения испытания необходимо:

• установить пожарную колонку на гидрант;
• подсоединить к соединительным головкам колонки манометр и гладкий патрубок контрольно измерительного прибора (рисунок 1);
• открыть пожарный гидрант до полного перекрывания его сливного канала; открыть вентиль запорного устройства колонки подающей воду на манометр и замерить её давление (рисунок 2);
• открыть вентиль запорного устройства колонки подающей воду на гладкий патрубок и замерить давление (рисунок 3);
• по установившемуся давлению воды и вторичному показанию стрелки манометра, а также табличных данных приведенных в таблице, определить водоотдачу из гидранта в начале водопроводного участка, затем повторить аналогичные испытания в конце водопроводного участка. Среднее арифметическое значение двух величин, полученных в ходе испытаний, будет являться водоотдачей участка водопроводной сети.

Испытание водопроводной сети на водоотдачу

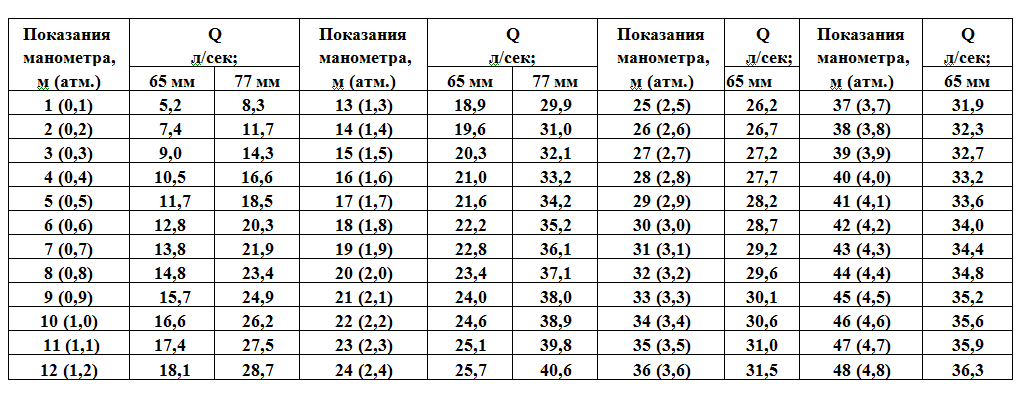

Таблица № 3

Расход воды через один гладкий патрубок пожарной колонки в зависимости от его диаметра и напора у гидранта

Формула для расчёта значений, не вошедших в таблицу:

Q = N √P,

где:

• P – показания манометра, м;
• N – коэффициент равный 5,25 и 8,3 – для патрубков диаметром 65 и 77 мм, соответственно.

Примечание. Результаты испытаний водопроводной сети на водоотдачу (по первому и второму способу) оформляются актом.

Акт испытания пожарных водоемов и гидрантов на водоотдачу

Примечание: акт испытания пожарных водоемов и гидрантов на водоотдачу доступен по кнопке СКАЧАТЬ после статьи.

Когда и кем проводится проверка пожарных гидрантов

Проведение проверок

В большинстве случаев пожарные гидранты не защищены от погодных условий. Это и становится причиной их частого выхода из строя. Комиссия должна выполнить целый ряд других проверок:

• при максимальном давлении струя должна иметь определенный напор и достигать нужной высоты;
• устройство проверяется на наличие протечек;
• проверяется исправность клапанов;
• если гидрант находится в люке, его крышка должна быть закрыта. За этим должны следить организации, которые отвечают за данное устройство;
• на фасадах близлежащих зданий должны располагаться соответствующие таблички;
• необходимо, чтобы к гидранту можно было свободно подъехать.

Если эти важные пункты не будут отвечать необходимым требованиям, использование пожарного гидранта может быть затруднено. Соответственно, в экстренной ситуации устройство не поможет.

Типы выявленных неисправностей

Основные неисправности, к которым подвержены большинство установленных гидрантов это коррозия и замерзание самого агрегата. Такие неисправности могут вести к более серьёзным последствия, таким как трещины, в оболочке, по причине которых давление при подаче может упасть либо полный выход из строя оборудования.

К самым распространённым типам неисправностей относятся:

• заполнение резервуара грунтовой водой и водой, поступающей из текущего водопровода. В результате таких постоянных протеканий, колодец начинает медленно наполняться водой. Её уровень начинает доходить до крайних отметок, где располагаются впускные отверстия. Это способствует образованию коррозии и закупориванию сливных отверстий;
• заполнение резервуара водой, в результате протеканий в месте, где стыкуется гидрант и подставка, или где располагаются прокладки между клапанами и сёдлами;
• примерзание шаровых клапанов к резиновым прокладкам;
• примерзания клапанов к седлу в результате расположения гидранта выше уровней, до которых промерзает грунт.

На фотографии видно, как протекает гидрант в месте стыковок.

Проведение проверок и испытаний пожарных агрегатов является обязательным условием, чтобы обеспечивать надлежащий уровень безопасности и в случае возникновения очага возгорания быстро его нейтрализовать. Методики проведения испытаний позволяют определить качество работы системы в целом, технологические карты и регламент позволяют проводить все работы быстро и эффективно.
