Как разобраться в буквах и цифрах сигнализаций Старлайн

Как разобраться в буквах и цифрах сигнализаций Старлайн

Изучая сигнализации StarLine с автозапуском и без него, легко запутаться в буквенно-цифровых значениях, которыми маркируется каждая модель. Давайте разберём эти комбинации по порядку слева направо:

1. Первые буквенные комбинации являются названием бренда. Оно не сокращается, поэтому проблем с трактовкой не возникнет.
2. Буква английского алфавита, следующая за названием, обозначает линейку сигнализации.
3. Цифры 9 или 6 – это шифр, отражающий наличие автозапуска или его отсутствие соответственно (например, комбинация «Старлайн А6» означает, что автозапуск не предусмотрен).
4. Следующая цифра – поколение модели.
5. После поколения может стоять буквенная комбинация «BT». Он означает, что модель имеет встроенную систему Блютуз.
6. Далее может стоять комбинация «2CAN+2LIN». Её наличие трактуется как обозначение модуля для бесключевого запуска мотора.
7. GSM. Наличие GSM-антенны.
8. GPS. Наличие GPS-антенны.

Автономная сирена

Автономная автомобильная сирена может работать от встроенного источника питания или от основной батареи. Выбор типа питания осуществляется поворотом замкового механизма, расположенного на задней части корпуса. Цилиндр замка связан с контактными группами, которые задействуют ту или иную цепь питания.

Сирена Pandora DS-261 с замком переключения

Схема установки

На сирене DS-261 имеется жгут проводки с четырьмя кабелями для подключения, но при этом в процессе подсоединения используются только три провода.

Принципиальная схема подключения сирены

Последовательность шагов при установке:

1. Осуществить монтаж устройства на автомобиле. Устанавливать сирену рекомендуется на моторный щит в отдалении от выхлопного коллектора и проводки системы зажигания. Место установки не должно заливаться водой. При выборе месторасположения необходимо исключить доступ к сирене из-под автомобиля.
2. Проложить провода подключения и соединить их по указанной схеме.
3. Подсоединить провод красного цвета на постоянное питание +12 в от основного источника.
4. Черный провод подключается к кузову машины (-12 в).
5. Белый проводник получает положительный сигнал управления от блока сигнализации. На схемах этот провод может обозначаться – “positive trigger”.
6. Четвертый провод синего цвета (“negative trigger”) предназначен для управления сиреной по отрицательному сигналу. Его рекомендуется отрезать или аккуратно свернуть и уложить на основание сирены.
7. Повернуть ключ в положение с зеленой точкой. В этом режиме сирена автоматически перейдет в состояние тревоги после пропадания напряжения от основного аккумулятора.

Сирена без внутренней модуляции сигнала

Сирена может выглядеть как обычная сирена, но если подключить ее к 12 вольтам. то мы услышим не громкий щелчок и больше ни какого звука . Хочу заметить, что подавать  напряжение нужно кратковременно иначе она сгорит напрочь.

Эти сирены применяются в сигнализациях, которые сами создают(модулируют) звуковой сигнал , а сирена по сути является динамиком облаченным в корпус сирены и воспроизводит его. Обычно провода этих сирен имеют одинаковый черный цвет и подключаются одним концом к постоянному плюсу через предохранитель ( без разницы каким), а другим на соответствующий выход сигнализации.

Такое управление сиреной позволяет сигнализации оперативно менять громкость и тональность сигнала.  К примеру: Сигналы постановки и снятия тихо и приятно, а при тревоги пронзительно и громко.

Модернизация звукового оповещения: схема, подключение и настройка

Что касается переделки, изменения характеристики, или модернизация сирены сигнализации, чаще всего не обойтись без замены основных компонентов.

Если вам просто нужно изменить громкость звука, то просто купите сирену с нужными характеристиками и замените ее. Самыми популярными на рынке звуковых оповещателей являются продукты брендов:

• StarLine;
• Pandora;
• Convoy;

Серьезно модернизировать и выделить среди остальных свою систему можно установкой «музыкальной» сирены. С ее монтажом у вас так же не возникнет проблем.

А вот если вы хотите использовать уже имеющуюся сирену и модернизировать ее из однотонной в двухтонную или многотонную, необходимо собрать и заменить специальную электросхему.

1. Создайте или найдите эскиз печатной платы;
2. Распечатайте его на лощеной бумаге;
3. Вырежьте шаблон;
4. Заматуйте заготовку из текстолита при помощи мелкозернистой наждачной бумаги;
5. Обезжирьте заготовку и при помощи утюга наклейте на нее шаблон;
6. Удалите шаблон, замочив в воде;
7. Протравите текстолитовую пластину в растворе, состоящем из 1 части хлорного железа и 3 частей дистиллированной воды;
8. Просверлите в заготовке отверстия под ножки радиоэлементов;
9. Припаяйте детали согласно схеме
10. Установить полученный звукогенератор внутри корпуса сирены;
11. Разместить сирену на месте его предполагаемой установки и подключить.

От правильного места установки зависит долговечность и эффективность работы. Рассмотрим общие правила монтажа сирены:

• Место установки должно быть максимально недоступно для проникновения извне.
• Рядом с сиреной не должно находиться горячих частей двигателя (патрубки системы охлаждения, выпускной коллектор, силовые провода).
• Рупор следует направлять вниз, под 45 градусов к моторному щиту. Так он будет защищен от конденсата, накапливающегося на внутренней части капота и от воды, попадающей в моторный отсек с дороги.
• Для более эффективного распространения звуковых волн не направляйте рупор в материалы, поглощающие звук (теплоизоляцию, шумоизоляцию)
• При использовании сирен повышенной мощности для соединения с блоком используйте качественные целиковые провода достаточной толщины.

Оптимальным местом установки сирены является подкапотное пространство. На большинстве автомобилей конкретным лучшим местом будет левый стакан по ходу движения. Чаще всего именно там достаточное количество места. Рупор там будет удален от звукопоглощающих предметов и высоких температур.

Схема подключения автосигнализации Старлайн

Подключение системы зависит от модели автомобиля. Каждый вариант имеет свои особенности, на которые и нужно опираться в первую очередь. Но нечто общее во всех алгоритмах существует:

• управление заводом двигателя;
• путь фиксации запуска.

Управление запуском выбирается, исходя из конструкции авто, устанавливаемого модуля и желания автовладельца. Возможных вариантов два:

• контакты замка зажигания;
• кнопка запуска.

Фиксация запуска может осуществляться одним из трёх способов:

• показатели тахометра;
• напряжение в генераторе;
• уровень напряжения сети.

Важно! Эксперты рекомендуют делать фиксацию по первому варианту. Он считается самым простым и надёжным

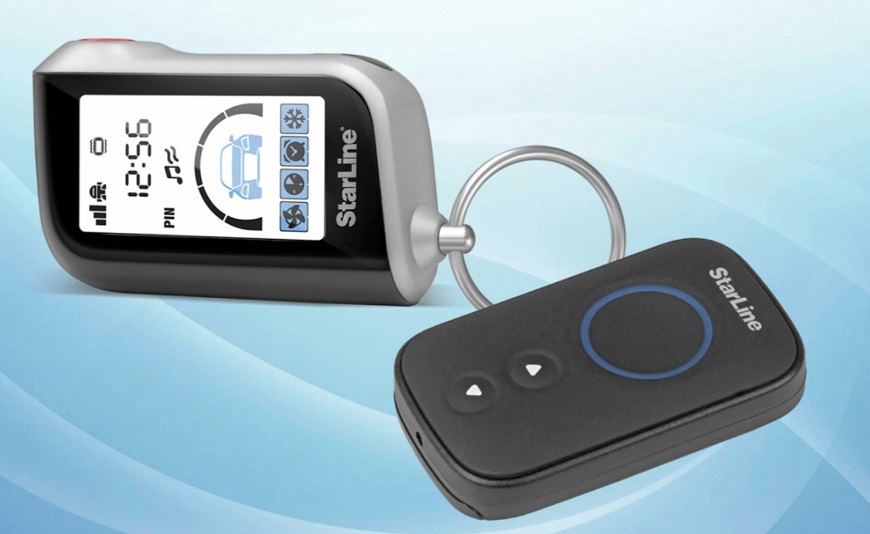

Обозначение значков на брелке

Брелок содержит в себе огромное количество информации, которая не всегда понятна пользователям. Особенно много вопросов вызывают значки. Каждый имеет буквенное обозначение, по которому и определяется его назначение:

• С, D, E связаны с разными режимами запуска;
• А, F, G отображают режимы охраны;
• В, K – допканалы;
• J – температурный показатель салона;
• H, L – дистанционные возможности.

Буква I обозначает служебный режим.

Назначения кнопок основного брелка

На брелке всего 3 кнопки, каждая из которых в отдельности и в определённых комбинациях выполняет ряд действий:

• №1 – один из элементов программирования, дистанционный запуск и остановка мотора, постановка на охрану в процессе работы мотора;
• №2 – открытие багажника, команды на дисплее;
• №3 – передвижение по дисплею, таймер, режим сбережения энергии, остановка сигналов оповещения, участие в программировании;
• №1 + №2 – поиск;
• №3 + №1 – выбор оповещения;
• №3 + №2 – упрощённое включение таймера.

Схема Подключения Автосигнализации

Сирена звуковой сигнализации устанавливается рупором вниз в подкапотном пространстве в местах с минимальным воздействием влаги и температуры. Сам блок лучше всего установить в самом труднодоступном для потенциального злоумышленника месте — под приборной панелью.

Сечение провода должно быть в пределах 0, мм2. К этому набору обычно добавляются несколько охранных функций: при несанкционированном доступе блокировка запуска двигателя, срабатывание звуковых и световых сигналов от проникновения в салон, подкапотное пространство и багажник несанкционированное отпирание и при механических воздействиях на поставленный под охрану автомобиль удар, раскачивание.

Контроль работы двигателя по генератору Серо-черный провод подключается к выходу генератора, который соединен с лампой на приборной панели. Тем более, что изолента также выполняет дополнительную функцию изоляции, таким образом обеспечивая надежность проводки. Установка Сигнализации на Авто Своими Руками от Сергея Зайцева

Подключить провода питания.

Сигнал будет передаваться через стекло без необходимости просверливания отверстий и проводов повторителя непосредственно к проводу антенны вашего модуля сигнализации.

Последовательность монтажа элементов не имеет особого значения. После того как установка сигнализации завершена, нужно подключить аккумулятор и проверить работоспособность системы.

Большинство автомобильных аварийных сигналов выдают положительную сирену, поэтому подключите блок сигнализации к положительному проводу сирены и подключите другой провод сирены к заземлению. Нередко случается, что во дворах дети, случайно или неслучайно, могут зацепить машину.

Важно, чтобы они не привели к серьёзным негативным последствиям из-за несоблюдения общих правил монтажных работ. Именно поэтому она так популярна среди водителей

Установка сигнализации

Характеристика автомобильной сирены

Одной из основных характеристик сирены является ее громкость. Чем выше она будет, тем больше есть вероятность того, что взломщик испугается сигнала и уйдет с места преступления. Что касается автономных систем, то они оснащаются встроенными аккумуляторами, благодаря чему могут функционировать независимо от заряда АКБ автомобиля. И хотя встроенный аккумулятор сирены не позволит работать ей продолжительное время, этот недостаток является единственным в таких девайсах.

Автономное устройство для противоугонной системы

Разновидности

Такие устройства могут быть разных типов:

1. Без внутренней модуляции сигнала. Такие сирены используются в противоугонных системах, которые самостоятельно модулируют звук, а само устройство, по факту, является громким динамиком. В таких девайсах автовладелец может самостоятельно изменять уровень громкости, а также тональности импульса.
2. С внутренней модуляцией. Такой вид является наиболее распространенным, поскольку применяется на большинстве противоугонных систем. В зависимости от схемы подключения девайса, его тональность может быть разной.
3. Устройство, программируемое микропроцессором. Существенным отличием таких девайсов является то, что автовладелец при необходимости может самостоятельно изменить звук сигнала, выбрав из тех, которые записаны в память устройства. В памяти может содержаться несколько десятков различных мелодий, а в зависимости от производителя, пользователь может выбрать разный тип звучания. Как правило, настройка девайса осуществляется благодаря нескольким кнопкам.
4. С автономным питанием. Устройства такого типа, как сказано выше, комплектуются аккумуляторами, позволяющими работать сирене независимо от напряжения в бортовой сети авто. Процедура отключения сигнала, как правило, осуществляется с помощью специального ключа, который идет в комплекте.
5. Пьезосирена. В основе данного устройства лежит пьезовый элемент, позволяющий создать громкий звуковой сигнал, который усиливается встроенным рупором. Как показывает практика, такие девайсы больше всего воздействуют на головной мозг человека во время работы, буквально заставляя его покинуть автомобиль. Как показывает практика, при долгой работе сирены головная боль взломщику гарантирована.
6. Электро-воздушное роторное устройства. Такие девайсы также комплектуются встроенными электромоторами, выполняющими функцию раскручивания роторной части сирены, таким образом, создавая высокоскоростной воздушный поток. Сам электродвигатель прерывает воздушный поток, таким образом, обеспечивая наиболее громкое звучание. Устройства такого типа нельзя подключать к противоугонной системе напрямую, для подключения необходимо добавить в цепь реле (автор видео — канал AvtoGSM).

Пьезосирена и пьезобипер

Основой Пьезосирены является пьезокерамический элемент, который и создает высокочастотный звук в диапазоне 2,5 – 3,5к Гц, усиленные рупорной конструкцией сирены. Пьезосирены обладают мощным психологическим воздействием и при длительном воздействии головная боль обеспечена, а если ее разместить в качестве дополнительной сирены внутри салона автомобиля, то пронзительный «крик» сирены становится практически  невыносимым для злоумышленника. К примеру Пьезосирена StarLine JP1 имеет маленькие размеры и мощный  звук и ее можно использовать как салонную сирену.

Сирена имеет два провода для подключения: Красный +12В и Черный -12В и подключается как обычная сирена.

Фото Пьезосирен

Пьезобипер это практически миниатюрная однотональная пьезосирена. Используется в основном в иммобилайзерах для звуковых сообщений водителю о состоянии и происходящих процессов в них.

Я иногда использую бипер в качестве подтверждения закрывания и открывания центрального замка автомобиля. Бипер подключаем по . Это в том случае когда автомобиль имеет управление дверьми с ключа и имеет заводскую сигнализацию, но не имеет сигналов подтверждения постановки и снятия, а владелец хочет слышать, сработали замки или нет. Иногда использую его в качестве озвучивания предупредительной зоны микроволнового датчика. Наверное многих доставало постоянное  «вяканье» стоящей под окном машины и чтобы поберечь нервы окружающих и все таки предупредить близко подошедшего к машине человека, что автомобиль под охраной, я использую пьезобипер подключая его по .

Классификация

Для того, чтоб разобраться в сиренах автосигнализаций, рассмотрим, какие они бывают и как различаются.

Со стандартным звуком и нестандартная (музыкальная и говорящая)

Все мы каждый день слышим звуки работы стандартных граммофонов сигнализации. Знакомый «писк» снятия и постановки на охрану, однотипная мелодия срабатывания тревоги. С одной стороны, каждый услышавший будет точно знать, что это за звук и сможет принять необходимые меры. Но, с другой стороны, вы не сможете отличить от других сигналку именно вашего автомобиля.

Именно поэтому некоторые владельцы автомобилей оснащают авто нестандартным рупором. От стандартных они отличаются прежде всего тем, что на каждое событие сигнализации (и не только) можно выбрать любую отдельную аудиодорожку. Можно запрограммировать отдельный звук на открытие, закрытие машины, на срабатывание предупреждения и тревоги, на открывание багажника. И даже можно установить звуковые предупреждения на не выключенный ближний свет или габариты, когда вы вышли из машины, на оставленные в зажигании ключи.

Музыкальные громкоговорители отличаются более высоким качеством динамика, чем штатные. Имея готовое устройство, установить какие угодно звуковые дорожки на каждое из событий не трудно. Чаще всего в устройстве имеется разъем под microSD карточку (объемом до двух гигабайт). На эту карточку вы должны записать аудиодорожки в формате МР3, предварительно переименовав их соответствующим образом.

Например, чаще всего, чтоб поставить тот или иной «рингтон» на нужное действие, нужно поставить в начале названия файла заглавную букву латинского алфавита, которая указана в инструкции под конкретное событие.

По принципу работы

По принципу генерирования звука сирены можно разделить на три большие группы:

Пьезоэлектрические. Звук в такой сирене генерируется колебаниями пьезоэлектрической пластины. Изменяя силу и частоту тока, проходящего через цепь, можно влиять на частоту и амплитуду колебаний. Поэтому, включив в цепь несложный микроконтроллер можно менять характер звукового сигнала с однотонного на многотонный.

Электромагнитные. Звук в этой сирене излучает металлическая мембрана. Электромагнит заставляет ее колебаться, а она в свою очередь, колеблет воздух вокруг себя. Этим и создается звук. От характеристик тока, подаваемого на электромагнит, зависят и характеристики излучаемого звука. Не получили большого распространения из-за высокого рабочего напряжения и высокого энергопотребления.

Роторно-турбинные. Ротор, вращаясь с определенной скоростью и прерывая свое вращение крыльчаткой формирует звуковые волны необходимого тона и громкости. Из-за технических особенностей подключать их к питающей сети рекомендуется через специальное реле.

По виду подключения и питания

Проводные сирены получили самое широкое распространение. Они обладают небольшим размером и относительно невысокой ценой. Такие системы не нуждаются в уходе, но на громкость и качество звука в них напрямую влияет состояние и уровень заряда аккумуляторной батареи в машине. Вдобавок, такую сирену можно легко обезвредить, просто перерезав провода.

Именно поэтому существуют так же существует беспроводная “пищалка”. Хоть они и дороже проводных, имеют больший размер (из-за встроенных аккумуляторов), но зато обезвредить ее практически невозможно. Провода, подходящие к рупору, просто постоянно заряжают аккумуляторы, а связь с блоком сигнализации сирена поддерживает при помощи радиосвязи. Обрезав провода, преступник просто прекратит зарядку громкоговорителя, а «орать» от встроенного источника питания он сможет 20-40 минут. Это более чем достаточно для того, чтоб среагировать на тревогу.

По величине звукового давления

Банальный, но важный критерий. По этому показателю сирены можно разделить на:

• маломощные;
• средней мощности;
• высокой мощности.

Выбирайте из них согласно условиям своей эксплуатации. Например, если ваш автомобиль стоит под окном во дворе многоквартирного дома, то достаточно будет маломощной сирены. К тому же она не будет надоедать громкостью вашим соседям.

А если вы живете в частном доме, и машина стоит далеко от него, то лучше будет установить максимально громкую сирену.

По напряжению питания

При покупке так же важно уточнить с каким напряжением работает конкретная сирена. Для легковых автомобилей нужны устройства функционирующие при 12 В

Для грузовых автомобилей и автобусов – 24 В.

Какую выбрать автосигнализацию

Способы защиты автомобиля могут быть совершенно разными. Уже прошли времена, когда «сигналка» только издавала громкие звуки, реагируя при этом на малейшие прикосновения к кузову транспортного средства. Сейчас всё гораздо сложнее, из-за чего многие люди очень долго думают над тем, как выбрать автосигнализацию. В наше время наиболее распространенными являются варианты следующих типов:

• Стандартная односторонняя — идеально подходит для стареньких отечественных машин. Обычно в её состав входят сирена, датчик удара, центральный замок и блокировка двигателя. Брелок позволяет только отключить вой сирены и открыть двери автомобиля.
• С автозапуском — используется чуть более продвинутая технология. Позволяет дистанционно запустить двигатель (тип его питания не важен, равно как разной может быть и коробка передач). Идеальный вариант для тех, кому зимой предварительно необходимо прогреть машину, чтобы она не заглохла сразу же после начала движения.
• Двусторонняя — предлагает обратную связь. В результате у автовладельца появляется возможность дистанционно узнать о состоянии транспортного средства — все данные выводятся на экран брелка.
• Элитного класса — в этом случае используются различные продвинутые технологии, позволяющие не только заглушить мотор в случае угона, но и отследить местоположение авто. При этом зачастую применяется GSM-модуль, что позволяет при необходимости отказаться от брелка, получив информацию о четырехколесном «друге» прямо со смартфона. Особенно актуально это предложение, если вы находитесь в десятках или даже сотнях километров от своей машины. Подобные системы называются телематическими, хотя встречаются и другие определения.

Некоторые автосигнализации дополнительно комплектуются иммобилайзером. Это специальное устройство, способное при необходимости заблокировать систему зажигания, стартер и топливопровод. Отключить девайс можно только специальным брелком или карточкой — зачастую без этого нельзя даже поднять капот.

Лучшие автомобильные видеорегистраторы по отзывам покупателей

Автономная автомобильная сирена StarLine SB-20

Перед тем, как совершить угон, злоумышленник пытаются деактивировать устройства, которые предназначены для оповещения хозяина авто. Штатная сирена автоматических сигнализаций, которые многие фирмы предлагают, отключается без особых усилий – необходимо лишь обрезать проводки, протянутые к модулю автомобильной сирены. Такой же приём работает в отношении автомобильного клаксона. Если наличия опасных факторов не было обнаружено, то работать с мотором можно спокойно продолжать при попытке обхода противоугонной системы иммо. Сигнальная система в таком случае отправит автовладельцу тревожную весть, однако срабатывать не станет. Тем не менее, существуют устройства, которые не оставят в покое угонщика, если даже питание будет отсутствовать. О подобных устройствах мы расскажем позднее.

Особенности автосигнализации SKY GSM:

Защита от перехвата и сканирования кода.
Новейший динамический код Super Keeloq Pro II обеспечивает надежную защиту от «кодграбберов». Каждому брелку, помимо разрядного номера, присваивается еще и свой индивидуальный закон изменения кода, благодаря чему расшифровать этот код не сможет даже разработчик системы.

Управление с помощью мобильного телефона.
Управление автосигнализацией может осуществляться с помощью смс-команд, в ответ на которые будут поступать смс-сообщения или вызовы на Ваш мобильный телефон с необходимой информацией. Также Вы можете управлять системой с помощью голосовой навигации системы. Главное преимущество данной системы — это возможность управления автосигнализацией и контроля состояния автомобиля в любой точке мира (при наличии покрытия GSM-сети).

Использование дополнительных брелков.
Автосигнализация SKY GSM позволяет использовать несколько брелков (до 4-х), что очень удобно, если автомобилем пользуются несколько человек. Каждый из пользователей может иметь свой собственный персональный брелок.

Дополнительные каналы управления.
Дополнительные каналы управления позволяют управлять замком багажника, дистанционным запуском двигателя, режимом охраны автомобиля при запущенном двигателе, стеклоподъемниками, вежливой подсветкой салона при снятии системы с охраны.

Широкий функциональный ряд.
Также автосигнализация оснащена множеством полезных режимов и функций, среди которых — «Valet», Anti-Hijacking, охрана при заведенном двигателе, пассивный иммобилайзер и т.д.

В жизни автомобилистов случаются различные огорчения, самым страшным из которых является угон машины. Для того чтобы противостоять этому и была придумана сигнализация sky. Первые образцы выполняли функции информирующего устройства

В таком случае владелец транспортного средства либо окружающие люди могли обратить свое внимание, выступив свидетелями угона. Естественно, злоумышленники, которые берутся за это дело не так уж и глупы

Они набирают опыта в бесшумной деактивации автосигнализации.

В свою очередь, наука прогресс не стоит на месте, поэтому разработчики занимаются ежегодным усовершенствованием сигнализационных агрегатов. Сегодня сигнализация уже непросто выполняет информирующую функцию, но и блокирует работу мотора, дверей, и сообщает владельца о форс-мажоре в радиусе 600 метров.

Владельцы авто, которые идут в ногу со временем на своих авто ставят охранную систему Sky. Это объясняется не только её высокой надежностью, но и её адаптивностью к различным моделям авто. Главными особенностями современной автономной сирены являются малые габариты и выполнение в прочном корпусе.

Характеристики, которые описывают модельный ряд:

• динамический код Super Keeloq Pro II;
• радиус работы брелока до 750 метров.
• силовой выход 6-ти проводного типа для управления центральным замком;
• дополнительный вход для подключения 2-уровневого микроволнового датчика;
• каналы, отвечающие за управление сервисными функциями;
• программируемое время постановки на охрану (10-35 сек);
• энергонезависимая память;
• память срабатываний;
• временное отключение датчика удара;
• выбор системы управления центральным замком;
• режим пассивного иммобилайзера;
• функция открытия багажника дистанционно.

Сирена с автономным питанием

Это практически сирена с встроенным модулятором сигнала, но она еще имеет встроенный аккумулятор на 12В и замок с ключами которым можно включить или выключить автономное питание. У такой сирены как правило Четыре провода для подключения.

1. черный провод — минус 12 Вольт (корпус автомобиля)
2. Красный провод- постоянный плюс 12 Вольт
3. Синий провод — включение сирены минусом 12 Вольт
4. Белый провод — включение сирены плюсом 12 Вольт

Если сирена включена, то пропадание напряжения на черном или красном проводах приводит к срабатыванию сирены, другими словами если злоумышленники отключили аккумулятор автомобиля или оторвали сирену, она будет продолжать «кричать» благодаря встроенному аккумулятору. Управление на синем и белом проводах можно осуществлять параллельно не зависимо друг от друга.

К Примеру: Сигнализация управляет сиреной плюсом и не имеет предупредительной охранной зоны. Белый провод сирены подключаем к выходу управления сиреной, а предупредительный выход датчика удара на прямую к синему проводу автономной сирены. В результате при легком ударе сирена будет кратковременно «предупреждать», что машина под охраной, не лезь!
