Как подключить дд 009 в цепь

Схемы подключения

С подключением датчика освещения не должно возникнуть никаких проблем. На вход прибора заносится ноль и фаза, с выхода фаза заводится на фонари (нагрузку), а минус (ноль) идет с шины или автомата.

Если производить установку в соответствии с правилами, проводные соединения нужно делать в монтажной (распределительной) коробке. Если отключать и включать нужно мощный светильник на столбе с дросселями, то схему рекомендуется дополнить контактором (пускателем). Если освещение должно запускаться лишь на период нахождения человека, к примеру, в уличном туалете, то установку дополняют чувствительным датчиком движения.

В большинстве случаев фотодатчики включают в свою конструкцию три провода: синий, красный, черный или коричневый. Во время установки системы следует помнить следующее:

красный провод нужно подключать непосредственно к лампам;
к зеленому или синему подсоединяется нейтраль (ноль) от кабеля питания;
к коричневому или черному нужно подавать фазу.

Воспользовавшись этими правилами, у вас получится полностью рабочая схема.

источник

Датчик движения ДД 029

Данный тип анализатора в корне отличается от описанных выше, что заметно при первом же на него взгляде — он похож на обычный выключатель, которыми мы вручную управляем освещением в комнату.

Это встраиваемый детектор для установки в стенных нишах. Его можно поместить в гнездо для выключателя, благодаря чему абсолютно не нарушится эстетический вид помещения, так как он не будет выделяться из общей картины так сильно, как накладной прибор.

Этот датчик предназначен только для помещений, так как его пыленепроницаемость весьма невелика, а воды он вообще боится:

размеры 88/88/48 мм;
дальность действия 6 метров;
угол обзора 100 градусов;
высота установки от 1 метра до 1,8;
общая нагрузка от галогенных ламп 600 Вт;
светочувствительность от 3 Люкс до дневного освещения

Электрическая схема датчика движения дд 009

В процессе эксплуатации датчика движения возникла ситуация, когда датчик после первого срабатывания зацикливался. После анализа причин выяснилось, что виной всему заниженная емкость гасящего конденсатора С14 на схеме. Кстати, обозначения радиоэлементов на плате могут отличаться от приведенных на схеме как и, впрочем, некоторые узлы. Суть принципиальной схеме одинакова. В результате заниженной емкости вышеупомянутого конденсатора не обеспечивался номинальный ток стабилизации стабилитрона, обеспечивающего 25 V и при включении реле напряжение падало до уровня в свою очередь не обеспечивающего номинального выходного напряжения стабилизатора 8 V , от которого питается счетверенный операционник. При отпускании реле напряжение увеличивалось до номинального. В результате — бросок напряжения по питанию и, как следствие, ложное срабатывание.

Проблемы эксплуатации

Спустя неделю у многих такая схема подключения датчика движения для освещения, как описано выше, может дать сбой. Устройство может сгореть, так же как и лампа накаливания, используемая в плафоне. Обычно сгорает тиристор в управляющей схеме. Дело в том, что для подключения датчика неуместно использовать разрядные лампы. Из-за перегорания нити накала осветительной лампы происходит скачок тока, который аналогичен короткому замыканию. Если в цепи нагрузки больше нет никаких дополнительных предохранителей, это приводит к утрате тиристора.

Можно унифицировать схему управления светом для любых ламп. Удобна релейная схема, но нет смысла самостоятельно разрабатывать ее, можно купить готовое решение, а именно датчик ДД-009. Схема подключения датчика движения предполагает обязательное использование устройств защиты в виде предохранителей, иначе производителем не гарантируется надежность работы. Некоторые устанавливают непосредственно в корпус устройства и сам предохранитель, и неоновую лампу. ДД-009 отличается от ДД-008 наличием только пары настроек – длительность задержки выключения света и чувствительность. Для уборной комнаты такого набора вполне хватает.

На данный момент в продаже имеется настолько обширный ассортимент датчиков движения, что просто нет смысла паять схемы управления светом. А такое приобретение решает довольно важную задачу – никому не потребуется постоянно заботиться о включении и выключении света в ванной и туалете.

Кабель ПВС, ШВВП, ВВГ

Начав заниматься электромонтажными работами на улице или в помещении, можно отметить, что провода и кабели используются предпочтительно медные, так как алюминиевый металл очень ломок

Так же нужно обратить внимание на структуру жил, которая может иметь много проволочек, либо целостной. Это влияет на его гибкость, но не на проводимость

ШВВП провод производится в белом цвете, значительно реже в черном, при этом различия в стоимости отсутствует. Он причисляется к силовым кабелям, поэтому рассчитан для подключения светильников, кухонных электромеханических приборов, стиральных машин, холодильников и других приборов с напряжением до 380В. Устойчив к влиянию плесени и не распространяет горение.

ПВС провод в основном покупают для бытовых нужд, так как он рассчитан для применения в быту при прокладке одиночного кабеля. Кроме того используется для удлинительных шнуров, разнообразных инструментов и приборов, подключение к стандартной сети 220/380В

Монтаж и настройка приборов

Представленные выше модели датчиков движения ИЭК, при соблюдении инструкции по эксплуатации, удовлетворят любые требования покупателей. От правильности монтажа и настройки сигнализаторов зависит их эффективная работа.

В комплекте поставки датчиков обязательно есть инструкция по установке и регулировки устройства. Приобретая инфракрасный сигнализатор, нужно предварительно ознакомиться с содержанием технического паспорта. В нём есть два основных раздела: монтаж и настройка.

Монтаж

У настенных датчиков есть ограничения угла обзора – от 1200 до 1800. Для потолочных приборов ограничений не существует. Им доступен полный обзор – 3600. Угловые датчики контролируют пространство под углом 2700. Исходя из этого, потребитель выбирает наиболее подходящую модель для своих условий эксплуатации.

В корпусе датчика расположены монтажные отверстия для крепления на потолке, стене или в углу комнаты. Значение имеет расстояние от сигнализатора до розетки и приборов освещения. Если устройство предназначено для включения звуковой сигнализации, видео аппаратуры, то определяют нужную длину проводов.

Для крепления сигнализаторов на стенах, как внутри, так и снаружи заданий и сооружений, используют дрель-перфоратор. Устанавливают датчик следующим образом:

Сигнализатор тыльной частью прижимают к стене. Карандашом обводят монтажные отверстия.
Устройство убирают в сторону. Перфоратором делают углубления.
Придерживая ДД, через монтажные отверстия забивают дюбели.
К прибору подводят 3 провода: два – фаза, один – нулевой. Фазовые проводники подсоединяют непосредственно к клемме прибора и к контакту питания прибора освещения, звуковой сигнализации или другому виду нагрузки.
Нулевой провод раздваивают на проводники, подведенные к соответствующему контакту датчика и сигнальной системы.
Для подключения прибора применяют 3-х гнездовые клеммники.

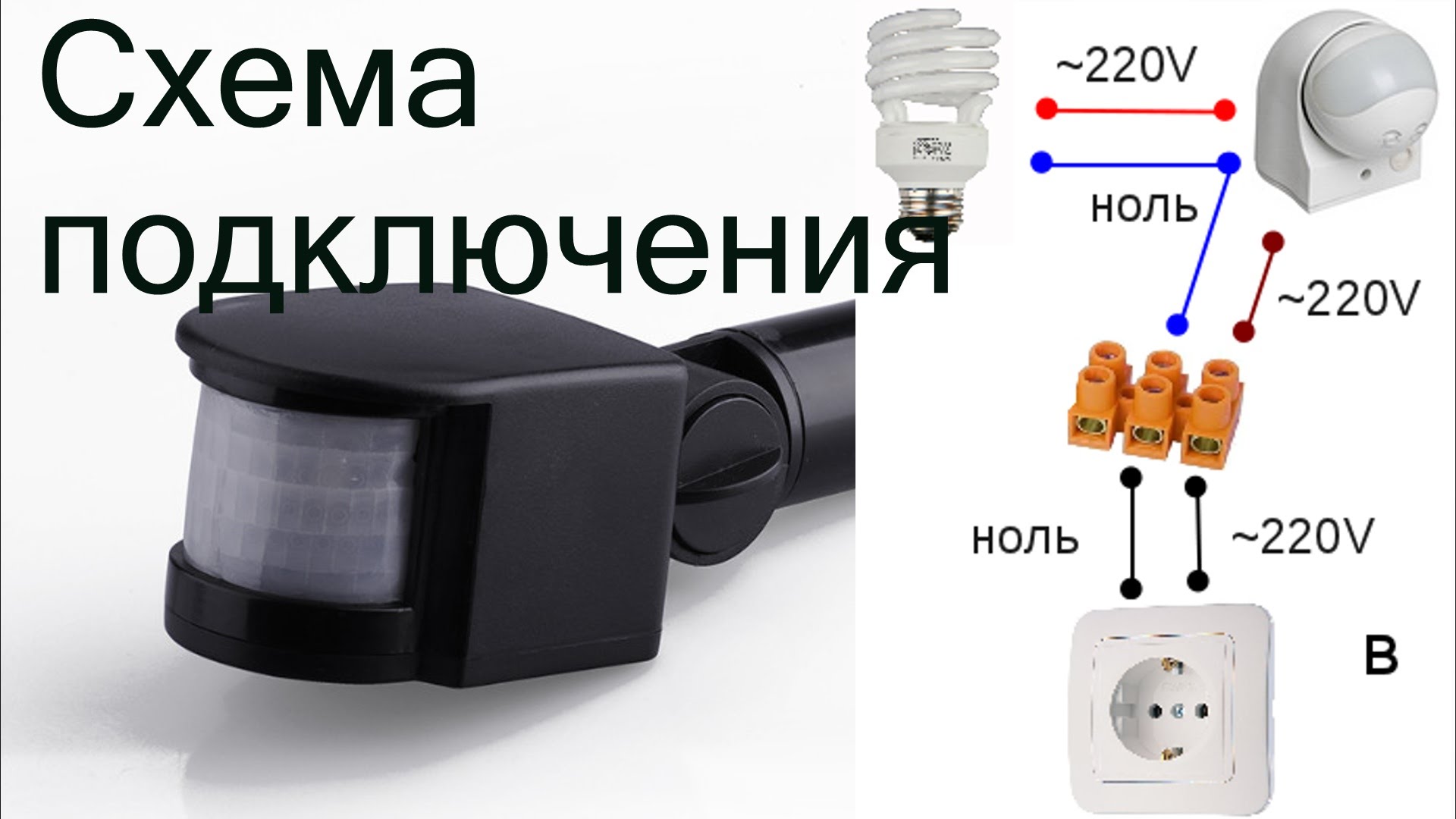

Схема подключения ДД

Дополнительная информация. Уличная установка датчика требует устройства защиты прибора от атмосферных осадков. Для этого выбирают место на фасаде под свесом кровли или крепят над сигнализатором защитный козырёк.

Настройка

Настраивают прибор с помощью трёх регулировочных винтов и поворотом головки датчика. Делают это в несколько этапов.

Угол установки

Головку с инфракрасным фотоэлементом по горизонтали поворачивают таким образом, чтобы обзор захватывал пространство, в котором наблюдается перемещение людей. Угол по вертикали выставляют так, чтобы дальность контроля была оптимальной.

Правильность установки углов обзора проверяют опытным путём. Один человек перемещается в поле обзора, помощник добивается эффективного положения головки, реагируя на срабатывание прибора.

Освещённость

Настройку этого параметра производят поворотом винта «LUX». Если датчик предназначен для включения освещения, то регулятор ставят на максимум. Свет будет включаться только в тёмное время суток.

Чувствительность

Настраивают винтом «SENS». Обычно его устанавливают в среднее положение. Добиваются положительного результата настройки чувствительности опытным путём. Датчик не должен реагировать на мелких животных.

Время задержки

Устанавливают винтом «TIME». Это время работы прибора после прекращения какого-либо движения в поле обзора. Диапазон регулировки находится в пределах от 5 секунд до 10 минут. Временной промежуток выбирает потребитель, исходя из своих потребностей.

Датчики несут не только охранную функцию. Их применение привносит комфорт и экономит электроэнергию. Датчики IEK представлены широкой линейкой моделей, что даёт возможность сделать оптимальный выбор прибора.

Двухпроводное подключение датчика движения

Первым делом определитесь, какая у вас модель датчика по типу подключения. Они бывают двух и трехпроводными.

Сначала изучим простейшую двухпроводную схему.

Двухпроводные датчики движения чаще всего ставят в обычные подрозетники. Общая картина его подключения состоит из 4-х элементов:

автоматический выключатель для подачи питания 220В

распредкоробка

сам датчик

светильники

Подключение прибора аналогично монтажу одноклавишного выключателя света. То есть, вам нужно подвести питающую фазу к датчику, и через него пустить ее на светильник.

При этом связку «датчик — светильник», лучше использовать на отдельном контуре, а не сажать его на общее освещение.

Рассмотрим процесс монтажа с самого начала. Первым делом заводите трехжильный кабель ВВГнг-Ls 3*1,5мм2 от автомата в щитке в распредкоробку. Обозначаете и маркируете его жилы: фаза, ноль, земля.

Далее протягиваете уже двухжильный провод до места установки датчика.

Где его лучше всего размещать?

Классический вариант для моделей устанавливаемых в подрозетник — на высоте 1,2-2,0м от уровня пола.

Не путайте их с настенными устройствами, размещаемыми в проходных коридорах или подъездах многоэтажек, либо на входе в здание. Эти обычно задираются под самый потолок, недалеко от дверей.

Также обратите внимание, чтобы никакие открытые двери не перекрывали угол обзора датчика

Еще их не рекомендуется ставить над батареей или другими нагревательными приборами.

Далее, кабель идущий на светильник, также заводим в распредкоробку. Внутри нее соединяем все жилы в следующей последовательности.

Сначала ноли. От кабеля питания — на кабель светильника.

Далее заземление, если оно конечно есть.

А вот фазу с автомата, соединяем с одной из жилой, уходящей вниз на датчик (L). Вторую жилу от кабеля датчика, пускаем на светильник (L датчика).

Осталось подключить в подрозетнике сам датчик. Приходящую фазу с условным обозначением L, заводим на соответствующую клемму.

Вторую жилу подключаем на клемму, где нарисован осветительный прибор или знак «нагрузка», как на рисунке внизу.

Осталось спрятать в подрозетник весь механизм и установить декоративную рамку.

Далее на передней панели производим настройку. Для этого выкручиваете по порядку все «флажки».

1 — переводите устройство в автоматический режим

2-выставляете порог чувствительности

Дабы датчик не включался днем или в другое, не нужное вам время суток, в зависимости от уровня освещенности и силы светового потока.

3-задаете время, через которое освещение отключится, как только исчезнет движение в зоне действия прибора

На этом все. Подаете напряжение и проверяете работу всей схемы.

Преимущества подобной двухпроводной схемы и данных датчиков движения:

простота монтажа и подключения

возможность принудительного включения освещения без дополнительных выключателей света

универсальность

Вы легко можете заменить любой одноклавишный выключатель подобным устройством и автоматизировать свою систему освещения, без каких либо капитальных затрат.

Однако есть и недостатки. Данные приборы зачастую плохо работают с энергосберегающими и светодиодным лампочками.

Они начинают мерцать, иногда очень даже сильно.

Настройка параметров

Угол установки

Поворотом и наклоном головки прибора корректируют зону контроля. Механической регулировкой положения интерфейса добиваются максимального обзора нужной территории. Обычно стараются установить прибор таким образом, чтобы при появлении человека с любой стороны помещения мгновенно включался свет.

Чувствительность

Параметр регулируется винтом на корпусе датчика с надписью «SENS». Уровень чувствительности определяют опытным путём. Винт устанавливают в среднее положение. Проверяют, насколько быстро будет реагировать прибор включением света при появлении человека в его поле контроля. Поворачивая винт, добиваются наиболее результативного положения регулятора.

Винт «SENS»

Освещённость

Винт «LUX» даёт возможность отрегулировать срабатывание датчика при ухудшении естественного освещения помещения. Поворотом винта исключают ненужные включения освещения в светлое время суток.

Время задержки

Задержка зависит от индивидуальной потребности человека во времени включения световых приборов. Время задержки может устанавливаться в диапазоне от 1 секунды до 10 минут. Например, на лестничных маршах и площадках задержка должна соответствовать времени неспешного прохождения по ним человека, плюс 5-10 секунд запаса.

Отличие от датчика присутствия

Датчики присутствия (ДП) по своему функциональному предназначению отличаются от детекторов движения, хотя и во многом схожи. ДП – очень чувствительные приборы. Они могут реагировать на покачивание головы, движения рук человека, присутствующего в зоне контроля прибора.

Датчик присутствия при уходе последнего работника из офиса подаёт сигнал в коммутаторное устройство на отключение света, кондиционеров или переход систем обогрева в экономный режим. Также прибор двойного назначения может включить видеорегистратор, необходимый для работы охранной системы видеонаблюдения.

Датчик движения тоже может выполнять охранные функции: включать звуковую сигнализацию, камеры видеозаписи, регулировать режимы работы различного оборудования. Всё же главная задача ДД – это фиксация появления и перемещения человека в зоне контроля, в соответствии с этим включать освещение и всё вышеперечисленное оборудование.

Как подключить датчик?

В зависимости от места и цели установки схема подключения может отличаться. Параллельный способ подразумевает обособленную работу устройства, независимо от выключателя. Последовательный тип подсоединения делает возможным отключение работы устройства при помощи выключателя (а так же обратного его включения, переводом выключателя в состояние «вкл»).

До подсоединения датчика, необходимо тщательно изучить руководство о том, как подключить устройство. Инструкция, схема, техника безопасности — документы, которые необходимо внимательно прочесть и им следовать. Вряд ли наличие неверно подключённой системы приведет к каким-то последствиям, но работать такой датчик не будет, что вынудит все отключать, разбирать и переделывать заново.

YouTube responded with an error: The provided API key has an IP address restriction. The originating IP address of the call (87.236.20.136) violates this restriction.

Характеристики и особенности выбора

Для начала нужно подобрать напряжение, при котором будет работать уличный датчик освещенности: 12 V или 220 V. Другая немаловажная характеристика — категория защиты. В связи с тем, что прибор будет работать на улице, защитный класс должен быть не менее IP 44. То есть внутрь такого устройства не проникнут предметы, размер которых превышает один миллиметр и им не страшны брызги воды. Следующий критерий выбора — допустимые температуры при эксплуатации.

Рекомендуется выбирать такие датчики света для уличного освещения день/ночь, которые с небольшим запасом превышают средние температуры в вашей местности.

Выбирать сумеречный датчик нужно и по мощности подключаемых лампочек и электротоку нагрузки. Тут тоже лучше брать устройства с небольшим запасом.

В некоторых устройствах предусмотрена возможность регулировки чувствительности. Снижать этот показатель рекомендуется при выпадении снега. В этой ситуации свет, отраженный от поверхности снега, может восприниматься датчиком как рассвет. В итоге освещение будет постоянно отключаться и включаться.

Также очень полезной опцией считается задержка срабатывания. К примеру, если в ночное время на фотореле попадет свет автомобильных фар. Если задержка будет очень маленькой, то свет отключится. Но этого не произойдет, если она будет хотя бы пять-десять секунд.

Ремонт датчика движения

Среди множества приборов для дома такое устройство как датчик движения ДД кажется не очень заметным. Но этот небольшой прибор очень важен. Он помогает сэкономить электрическую энергию и время.

Можно не беспокоиться о включенном свете. Умный прибор сделает это за вас. Он управляет освещением и реагирует на движущиеся объекты. Внутри находится реле, которое и управляет включением света. Прибор бывает в основном белого или черного цвета. Обычно датчики движения устанавливаются в местах общего пользования, где люди ходят, но постоянно включенный свет использовать нецелесообразно.

Это лестничные площадки, подвалы, подъезды, дворы. В квартире часто необходимо установить такой датчик в ванной, туалете или коридоре. Датчик движения имеет инфракрасный сенсор, который реагирует на тепловые волны, излучаемые объектом.

Сигнал поступает на выходное устройство, обычно это свет или звук. Дальность действия данного устройства — 12 метров. Масса устройства составляет 0,16 кг. Устанавливаться датчик может как на стену, так и на потолок. По отзывам пользователей, датчики движения ДД , имеют свои положительные и отрицательные особенности. Прибор предназначается для управления освещением. Может использоваться с несколькими лампочками, а также с одним прожектором.

Работы по установке и подключению датчик движения должны производиться при выключенном напряжении. Существует два вида датчиков — настенный и потолочный. Они имеют одинаковый принцип работы, только устанавливаются по-разному. Потолочные модели устанавливают обычно в небольших помещениях, где прибор способен охватить все четыре стороны. Обзор охраняемой территории составляет о, устанавливается датчик на высоте 2, м от пола.

Монтаж и настройка приборов

Монтаж

Обратите внимание! В зависимости от высоты установки контрольного устройства определяют модель ИЭК. Для монтажа в помещении изготовитель указывает минимальную и максимальную высоту крепления датчика. В корпусе датчика расположены монтажные отверстия для крепления на потолке, стене или в углу комнаты

Значение имеет расстояние от сигнализатора до розетки и приборов освещения. Если устройство предназначено для включения звуковой сигнализации, видео аппаратуры, то определяют нужную длину проводов

Сигнализатор тыльной частью прижимают к стене. Карандашом обводят монтажные отверстия.
Устройство убирают в сторону. Перфоратором делают углубления.
Придерживая ДД, через монтажные отверстия забивают дюбели.
К прибору подводят 3 провода: два – фаза, один – нулевой. Фазовые проводники подсоединяют непосредственно к клемме прибора и к контакту питания прибора освещения, звуковой сигнализации или другому виду нагрузки.
Нулевой провод раздваивают на проводники, подведенные к соответствующему контакту датчика и сигнальной системы.
Для подключения прибора применяют 3-х гнездовые клеммники.
