Виды камер видеонаблюдения: какие бывают типывиды камер видеонаблюдения: какие бывают типы

ОБОРУДОВАНИЕ ДЛЯ ОРГАНИЗАЦИИ IP ВИДЕОНАБЛЮДЕНИЯ

Минимально в состав сетевой системы наблюдения входят:

видеокамеры;
сетевые коммутаторы;
регистратор или видеосервер;
монитор.

Это «классический» комплект оборудования. В зависимости от решаемых задач он может варьироваться. Например, для удаленного видеоконтроля одной точки, например, на даче бывает достаточно одной камеры с поддержкой интернет соединения.

Для просмотра изображений мегапиксельных разрешений вычислительных мощностей регистратора не хватает. Поэтому дополнительно устанавливается рабочая станция оператора, задачей которой является декодирование видеопотоков. При необходимости вывода изображений на мониторы в режиме ONLINE используются декодеры.

Существуют IP камеры с дополнительными аналоговыми выходами. Это позволяет, помимо работы в составе сети вывести изображение от видеокамеры непосредственно на монитор, например, на посту охраны.

Есть видеорегистраторы с несколькими входами, к каждому из которых подключается своя телекамера. При этом не нужны коммутаторы. При таком построении теряется возможность наращивания количества каналов видеоконтроля без приобретения дополнительного регистратора.

ПРИМЕНЯЕМЫЕ СТАНДАРТЫ СЖАТИЯ ИЗОБРАЖЕНИЯ

На сегодняшний день основными стандартами, используемыми при организации IP видеонаблюдения являются:

MJPEG;
H.264.

Первый для декодирования не требует высоких вычислительных мощностей. Однако объем MJPEG потока более чем втрое выше при использовании стандарта H.264. Это нагружает сеть и требует большого объема памяти для хранения видеоархива.

Для второго режима сжатия указанные достоинства и недостатки меняются местами.

Возможны комбинированные варианты, при которых один формат используется для записи, другой – для воспроизведения. Но нужна камера, способная формировать одновременно два потока и ПО, способное их обрабатывать.

Все зависит от стоящих задач. Большинство крупных систем IP видеонаблюдения сложнее аналоговых в подборе компонентов, настройке, обслуживании. Они однозначно дороже. Неподготовленному человеку самостоятельно разобраться в этом тяжело.

Подключить же несколько камер к домашнему компьютеру проблем не составляет, но это ощутимых преимуществ перед аналоговыми исполнениями не даст.

Реально преимущества IP видеонаблюдения начинают проявляться при работе с несколькими десятками и более камер в системе.

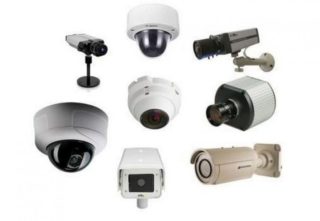

Классификация камер видеонаблюдения

В продаже есть несколько разновидностей камер наблюдения, отличающихся по ряду признаков

На рынке представлены различные виды камер видеонаблюдения, поэтому перед покупкой конкретной модели понадобится учесть задачи, которые будут стоять перед системой мониторинга.

Место установки и условия использования

С учетом места установки устройства слежения могут устанавливаться внутри или снаружи помещения. Внутренние камеры имеют небольшие размеры, что позволяет сделать их практически незаметными, они дополнительно оснащаются датчиками движения.

Все типы наружных камер изготовлены из более прочных материалов, обеспечивающим защиту от влаги, пыли, высоких температур и механических воздействий. Чаще всего уличные устройства делают из антивандальных металлов и дополняют закаленными стеклами.

Тип корпуса

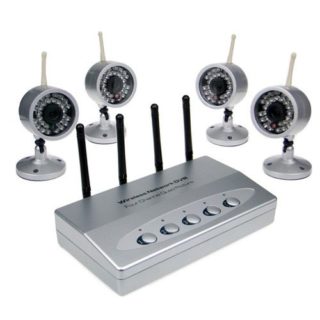

Беспроводные камеры видеонаблюдения

Виды видеокамер проще различать по типу корпуса. Наружные модели сделаны из антивандального металла и дополнены защитным кожухом. Самыми популярными считаются купольные устройства, имеющие форму небольшой полусферы. Такие камеры могут быть поворотными, для изменения положения объектива их снабжают PTZ-механизмом. Менее часто устанавливают корпусные камеры состоящие из отдельного объектива и кронштейна. Специальные мини-камеры изготавливают из легких и прочных материалов, что позволяет устанавливать их в любом месте комнаты максимально незаметно.

Вид подключения устройства

Камеры для видеонаблюдения по способу подключения могут быть проводными и беспроводными. В первом случае их подсоединяют к общей системе при помощи витой пары или коаксиального кабеля, во втором через Wi-Fi. Устройства, подключаемые через провод, способны передавать данные на расстоянии от 100 до 500 метров.

Виды сетей

IP видеокамеры могут подключаться к различным сетям несколькими способами, в зависимости от стандартов передачи данных.

100 Ethernet – подключение происходит через стандарт RJ45, используя витую пару категории 4, 5, 5е. наиболее распространен в настоящее время из-за низкой стоимости. Подходит для сетей, у которых не более 10-15 камер.

Gigabit Ethernet – при построении этих сетей используется кабель 6 и 6А категорий (см. Кабеля для видеонаблюдения). Кроме передачи данных с большого количества камер возможна передача и другой информации.

Модемное соединение – связывает сетевую IP камеру с глобальной сетью и обеспечивает передачу данных:

обычный факс-модем — не более 56 кбит/с. Практически не используется из-за низкого качества получаемого сигнала;
ISDN – обеспечивает 2 канала с общей скоростью до 128 кбит/с;
xDSL – обеспечивает до 1 мбит/с для передачи и до 250 кбит/с для загрузки;
ADSL – компании связи практикующие эту технологию регламентируют скорость передачи до 40 мбит/с, хотя на практике она редко достигает 10 мбит/с.
GSM – модемы обеспечивают связь от 5 до 50 кбит/с в зависимости от расположения вышки связи (силы сигнала).

Современные аналоговые камеры

Аналоговые камеры видеонаблюдения целесообразнее всего применять на малых объектах, с использованием небольшого количества камер (10-30 шт.). При этом затраты на организацию подобной системы ниже, по сравнению с IP.

Единицами разрешения в старых аналоговых устройствах является количество телевизионных линий, или ТВЛ – чем выше данная цифра, тем лучше качество изображения. Большинство аналоговых камер имеют невысокое разрешение до 700-800 ТВЛ – картинка с таких устройств не блещет качеством, и различить лицо человека практически не возможно уже с расстояния нескольких метров.

Analog High Definition (AHD) камера

Это все касается устаревших аналоговых камер, которые на момент написания статьи практически перестали выпускаться. На сегодняшний день выпускаются только цветные аналоговые камеры видеонаблюдения с HD (720p или 960p) и FULL HD (1080p) разрешением (до 2 МП). Актуальными вариантами являются три типа аналоговых устройств, использующих форматы:

HD-TVI (Hikvision);
HD-CVI (Dahua);
AHD (открытая технология для оборудования любых производителей).

К слову говоря, все три технологии практически ничем не отличаются друг от друга, а просто реализуются в устройствах различных компаний. Разницы в цене между этими тремя видами также практически нет, разве что AHD можно найти немного дешевле ввиду того, что они выпускаются большим количеством китайских компаний. Данные камеры могут похвастаться высоким разрешением изображения, и легко могут составить конкуренцию цифровым Full HD камерам.

Коаксиальный кабель RG59

Во всех аналоговых системах видеонаблюдения для передачи сигнала используется коаксиальный кабель, расстояние прокладки которого может достигать 500 метров для современных AHD камер, без существенных потерь качества изображения. AHD камеры очень требовательны к качеству кабеля, и для достижения такого расстояния рекомендуется использовать только коаксиальный кабель RG59, другие кабеля показывают не самые лучшие результаты.

Ценовой диапазон данных камер находится в тех же пределах, что и у старых аналоговых устройств, из-за чего последние, собственно, и перестали выпускаться. Такой поворот событий вызвал определенные трудности, т. к. старые платы видеозахвата и видеорегистраторы отказываются работать с новым форматом, поэтому производители стали выпускать гибридные аналоговые камеры, с поддержкой переключения в аналоговый режим. То же самое можно сказать и о новых видеорегистраторах – помимо HD камер они также поддерживают и устаревшие аналоговые устройства, но старые регистраторы новый HD формат, к сожалению, не воспринимают. Поэтому при модернизации старой системы помимо камер придется менять еще и этот функциональный элемент.

Таким образом, выделим 4 основных преимущества аналоговых камер высокого разрешения:

Более низкая стоимость по сравнению с IP камерами на 10-30%;
Простая установка и настройка аналоговых камер видеонаблюдения – AHD не имеют той технологичной начинки, свойственной IP, а работают по тому же принципу, что и старые аналоговые;
Модернизация старой системы без замены коммуникаций, при том условии, если она была построена на базе качественного коаксиального кабеля (наилучшим вариантом является RG59);
Совместимость с оборудованием всех производителей, т. к. технология является полностью открытой.

Недостатки современных аналоговых камер (ограниченный функционал, несовместимость со старым оборудованием) постепенно устраняются – добавляются все новые функции, например, расширенный динамический диапазон, адаптивная ИК подсветка и ИК фильтры, высокая чувствительность, автофокусировка и прочие функциональные элементы, которых не было в начальных моделях AHD камер. Также современные аналоговые камеры высокого разрешения предлагаются пока что ограниченным числом поставщиком – основные заводы находятся в Китае, а ведущие игроки рынка не спешат использовать данную технологию в своих разработках.

КАМЕРЫ СЛЕЖЕНИЯ ДЛЯ ДОМА

Такие видеокамеры – это оптимальное решение для организации простой системы безопасности с возможностью просматривать записанное изображение в любое удобное время. Компактные устройства слежения с записью можно легко расположить в удобном месте, выбрав оптимальные углы обзора.

Камеры с функцией записи можно разделить на три варианта, в зависимости от носителя информации:

запись на флешку;
запись на карту памяти;
запись на жесткий диск.

Последний вариант наиболее востребован в профессиональных системах видеонаблюдения, так как предусматривает запись с аналоговой камеры на видеорегистратор или персональный компьютер с платой видеозахвата. В домашних системах повышенным спросом пользуются первые два варианта с прямой цифровой видеозаписью на носитель.

Дополнительную информацию по этому вопросу можно посмотреть на странице про видеокамеры с записью

Видеокамеры устанавливают таким образом, чтобы обеспечить удобный доступ к носителю для его замены, и в то же время скрыть их расположение от потенциальных злоумышленников. Лучше всего использовать несколько флешек или карт памяти, это обеспечит практически непрерывное видеонаблюдение.

Второй очень важный момент – это автономность оборудования. Оборудование с записью на флешку или карту памяти отличаются хорошими показателями энергопотребления, поэтому достаточно подключить их через простой источник бесперебойного питания.

Видеорегистраторы требуют наличия ИБП рассчитанного на повышенное энергопотребление и занимают больше места, что затрудняет их маскировку. Но учитывая увеличенный объем архива, возможность подключить большое число аналоговых камер и высокую отказоустойчивость, этот вариант по-прежнему вне конкуренции в области профессиональных систем безопасности.

Иногда для домашнего видеонаблюдения используют простейшую комбинацию веб-камеры и персонального компьютера подключенного к сети интернет. Фактически, слежение через веб камеру сложно назвать полноценной системой видеонаблюдения. Можно сразу определить несколько негативных факторов:

низкое качество изображения;
привязанность к компьютеру;
выбор места установки ограничен длиной USB шнура.

Но подобное решение оправдано при отсутствии какой либо альтернативы. Часто слежение через веб камеру организовывают с использованием устаревших компьютеров, которые вполне справляются с записью изображения и его трансляцией через интернет. Для последнего варианта потребуется установить специальное ПО.

Выбирая камеры слежения необходимо руководствоваться общими требованиями к системе безопасности. Так, для простого домашнего видеонаблюдения можно приобрести удобный и практичный комплект беспроводного оборудования. Повысить общий уровень защищенности, можно установив скрытые камеры.

Для небольшой системы безопасности лучше выбрать проверенное аналоговое оборудование с видеорегистратором и мониторами для прямого наблюдения.

* * *

Правила эксплуатации камер

При поломке необходимо обратиться к специалистам, обслуживающим систему

Описание правил эксплуатации камер для дома, офиса или предприятия аналогично требованиям к обслуживанию сетевых устройств и оборудования низковольтного типа. Чтобы устройства функционировали исправно, нужно соблюдать ряд рекомендаций:

не допускать попадания на них струй воды или дождя, если они не имеют дополнительной защиты от влаги;
моментально выключать оборудование при наличии дыма и посторонних запахов от него;
обращаться к специалистам при обнаружении неисправностей;
не использовать абразивы, растворители и воду во время чистки устройств;
не устанавливать камеры под прямыми солнечными лучами или недалеко от отопительных приборов, в местах с сильной вибрацией или магнитными полями;
ставить защиту от грома для устройств внешнего типа с целью снизить вероятность их поломки во время грозы.

Преимущества и недостатки

Ни одна камера не охватывает полностью зону слежения

Все виды камер без исключения независимо от их характеристик имеют большое количество плюсов, поэтому без них практически невозможно обойтись в современных условиях:

предотвращение преступлений, снижение количества краж в магазинах и общественных местах;
установка хронологии и личностей участников автомобильных аварий и противозаконных деяний, возможность использовать готовые записи в суде и в процессе следствия;
контроль и учет, позволяющие вести статистику пропускной способности общественных мест или торговых точек;
отслеживание качества работы персонала и работников различных предприятий.

Стоимость установки устройств слежения достаточно высокая и требует отдельной статьи расходов.

Потенциал современных аналоговых камер

При эксплуатации аналоговых камер, передача видеосигнала с помощью коаксиальных линий не может происходить на больших расстояниях. В настоящее время эксперты рекомендуют создавать так называемые гибридные сети, в которые входят девайсы с цифровым преобразованием. Цифровые устройства помогают обрабатывать информацию и отправлять данные в любую точку земного шара, где есть интернет.

Ведя контроль на объекте, как правило задействуется несколько видеокамер. Обычная схема может включать в себя до восьми камер видеонаблюдения. Также они сопровождаются монтажом преобразователей, телевизоров и блоком питания, и не стоит забывать о бесперебойном питании.

Данные отправляются на жесткий диск устройства и параллельно могут транслироваться на двух и более мониторах. Такая технология доступна благодаря мультиплексору. Этот механизм позволяет разветвить видеосигнал с камер и выводить картинку на несколько экранов. Мультиплексоры рекомендуют монтировать на объектах, где требуется вести наблюдение с различных позиций.

На видео: Установка аналогового видеонаблюдения своими руками

Какие существуют разновидности комплексов видеонаблюдения?

В зависимости от того, что входит в комплекс видеонаблюдения, защитные системы делятся на аналоговые и цифровые. Принцип работы аналогового оборудования довольно прост: запись кадров ведется на видеомагнитофон. Более востребованными считаются цифровые устройства наблюдения, так как они имеют больше функциональных возможностей и способны интегрироваться с другими системами безопасности. Цифровые комплексы видеонаблюдения выполняют такие функции:

Передачу данных с видеокамер, охранных и пожарных систем на устройство отображения информации;
Фиксирование и анализ данных;
Автоматическое принятие решений, направленных на обеспечение безопасности объекта.

Аналоговые комплексы применяются чаще всего для частного пользования и устанавливаются в квартирах и жилых домах. Цифровые механизмы используют на крупных предприятиях, состоящих из множества объектов.

Из каких комплектующих элементов состоит устройство?

Состав системы видеонаблюдения может быть довольно разнообразным. Ее комплектация зависит от ряда факторов:

Поставленных задач, которые должно решать устройство;
Особенностей объекта, где устанавливается механизм наблюдения;
Финансовых возможностей пользователя.

Видеокамеры;
Компьютер;
Программное обеспечение;
Средства обработки видеосигнала, мультиплексоры, квадраторы;
Источники питания.

Видеокамеры бывают цветными и монохромными (черно-белыми). Также они классифицируются на несколько основных типов:

Аналоговые проводные;
Цифровые;
Совмещенные с Wi-Fi или GSM приемопередатчиками.

Известно, что в комплект видеонаблюдения входит видеорегистратор.

Видеорегистраторы имеют несколько режимов записи:

По расписанию, заданному пользователем;
Непрерывный (применяется в основном в банках, кассах и т. д.);
По сигналу тревоги;
При фиксации движения в поле зрения камеры.

На видео показано, какие комплектующие входят в состав видеонаблюдения:

Какие дополнительные компоненты могут входить в состав комплекса видеонаблюдения?

В зависимости от предъявляемых заказчиком требований и его финансовых возможностей, системы наблюдения могут включать дополнительные компоненты:

Клавиатуру, управляющую видеокамерами;
Матричные коммутаторы;
Модуляторы;
Термопринтеры;
Механизмы подсветки;
Блоки бесперебойного питания.

Также современный рынок предлагает множество различных аксессуаров для комплексов видеонаблюдения:

Кронштейны и крепления для видеокамер;
Грозозащиту;
Поворотные механизмы;
Термокожухи;
ИК-прожекторы;
Провода и удлинители;
Переходники;
Микрофоны.

Не стоит рассматривать аксессуары как излишнюю роскошь, так как в организации системы видеонаблюдения они играют значительную роль, особенно при самостоятельном проектировании монтажа оборудования. Выбирая компоненты для установки системы, следует учитывать качество устройств, марку производителя и наличие лицензии.

Аналоговые способы передачи видеосигнала

1. Традиционный. Посредством коаксиального кабеля. В большинстве систем видеонаблюдения используется именно он. Например, с помощью хорошего кабеля РК-75-4-11 можно передать сигнал на расстояние до 400 м., RG-6 – 100 м. Сегодня очень популярен т.н. комбинированный кабель для систем видеонаблюдения, в котором совмещены коаксиал и провода для обеспечения питания видеокамер. У кабеля ККСВ-3-4х0.50 совмещены РК-75-3 и 4 жилы, с помощью которых можно не только запитывать камеру, но и передавать звук с микрофона или управление поворотной видеокамерой.Преимущества: простота, надежность, отсутствие дополнительных устройств. Недостатки: дорогой кабель, сильно ограничена дальность передачи (не более 400м), возможны паразитные наводки.

2. Витая пара. Используется любой кабель, где 2 жилы скручены между собой. С появлением специальных устройств – передатчиков и приемников видеосигнала по витой паре все большую популярность обретает этот способ. С помощью пассивных устройств, например PV-207, видеосигнал можно передать на расстояние до 600 м., при помощи активных (например, PV-2003R-DSA) – до 3000м.Преимущества: недорогой кабель, возможность передавать видеосигнал на большие расстояния, отсутствие паразитных наводок, ввиду симметричности линии.Недостатки: Необходимость использовать дополнительные устройства, их питание и настройка.

Специфика работы Wi-Fi камеры

Wi-Fi IP камера представляет собой беспроводную альтернативу аналоговых камер видеонаблюдения. Неоспоримое преимущество такой камеры заключается в том, что она работает по беспроводной технологии. Это позволяет использовать ее в условиях, когда прокладка кабеля невозможна, не предусмотрена или затруднена. Для обеспечения работы беспроводной камеры необходимо, чтобы в определенном радиусе от нее был установлен Wi-Fi роутер. Качество соединения зависит от ряда факторов, в частности:

от мощности роутера и его пропускной способности;
от количества Wi-Fi-камер, подключенных к нему;
от наличия преград (стены помещения) на пути прохождения сигнала.

В случае если для обеспечения эффективной работы охранной системы требуется покрытие расстояния свыше 20 метров, наряду с IP камерами Wi-Fi целесообразно использовать специальное оборудование с более мощным сигналом, покрывающим в условиях прямой видимости значительные расстояния.

Передачу видеосигнала камера видеонаблюдения с Wi-Fi производит в реальном времени. Это позволяет службе охраны мгновенно фиксировать факт нарушения и оперативно реагировать на поступивший сигнал. Имея доступ к беспроводной IP камере, пользователь может удаленно просматривать видеопоток, записывать и хранить отснятый материал, а также управлять режимом воспроизведения.

Правила выбора аналоговых приборов

Размещение уличных камер по периметру дома

При выборе камеры для наблюдения учитывается место, где ее предстоит использовать постоянно. В соответствии с предназначением выбираются легкомонтируемые миниатюрные или обычные устройства с возможностью кругового обзора охраняемой территории. Для решения большинства задач достаточно купить несколько уличных камер и установить так, чтобы их углы обзора пересекались. Такое решение заметно сокращает количество недосягаемых зон. Перед покупкой камеры нужно поинтересоваться ее разрешением.

Организовать аналоговое видеонаблюдение можно за счет приобретения поворотных моделей с механизмом изменения угла обзора. Корпус у размещенных на улице камер должен быть прочным и герметичным, выдерживающим механические нагрузки и защищенным от влаги и пыли. Желательно, чтобы они имели козырек, укрывающий устройство от дождя и снега, а также были с подогревом. При выборе подходящей модели должно учитываться наличие кронштейна, обеспечивающего надежное крепление устройства.

Определиться с выбором нужного образца проще, если изучить основные характеристики аналоговых видеокамер:

потребляемая устройством мощность;
разрешение;
наличие ИК подсветки;
температура, при которой камера сохраняет свою работоспособность;
максимальный угол обзора;
габариты изделия.

ВИДЫ КАМЕР ВИДЕОНАБЛЮДЕНИЯ

Если вернуться к признакам по которым можно классифицировать тот или иной тип камеры видеонаблюдения, то мы получим примерно следующее распределения по видам и вариантом исполнения:

Этот вид камер видеонаблюдения обладает пыле- влаго- непроницаемостью. Для работы в условиях отрицательных температур они оборудуются устройствами подогрева. Практически все видеокамеры наружной установки оборудуются инфракрасной (ИК) подсветкой. Очень желательная для них функция автоматической регулировки диафрагмы (АРД).

Некоторые пользователи слишком увлекаются этим способом передачи данных. Никто не спорит, что это удобно. Иногда этот вид видеокамер является безальтернативным, но он обладает и целым рядом недостатков

Поэтому к выбору этого типа оборудования следует подходить взвешенно и осторожно

Помимо возможности осуществлять негласный контроль (что может оказаться наказуемым) такой вид камер видеонаблюдения имеет высокий уровень защиты от актов вандализма. Скрытая установка защитит устройство лучше чем самый прочный корпус и супернадежное крепление. Почему то об этом аспекте достаточно часто забывают.

Этот форм фактор используется как для уличных так и для устанавливаемых внутри помещений видеокамер. Очень удобен при монтаже, имеет высоких дизайнерский потенциал и пользуется заслуженной популярностью у заказчиков и инсталляторов.

Камеры видеонаблюдения этого типа используются для незаметного размещения. Это может определяться желанием заказчика организовать скрытый видеоконтроль (о последствиях такового я уже говорил) или максимально сохранить дизайн помещения. Как правило в миниатюрном исполнении выпускаются цилиндрические видеокамеры.

Различия между камерами для дома и улицы

Виды видеокамер для видеонаблюдения сильно различаются. Так, например, одни больше подойдут для дома, а другие могут использоваться в уличных условиях. Домашние видеокамеры не требуют высокой степени защищенности, оптических свойств и изолированной электрики. Большее количество требований выдвигается к аппаратуре, которая будет эксплуатироваться на улице, т.к. в помещении окружающая среда не столь агрессивна, в здании не бывает сильных перепадов температур, влажности или жары. Главное и существенное отличие уличных камер от офисных – это повышенная защищенность первых. Корпус обычной камеры может быть выполнен из обычного пластика, тогда как уличная камера будет покрыта специальным прорезиненным покрытием и защищена от влаги по сертифицированным стандартам

Отдельное внимание уделяется изоляции проводки уличных камер, тогда как модели, предназначенные для помещения, не требуют для нее какой-то дополнительной защиты

К уличным видеокамерам, в отличие от офисных и домашних вариантов, выдвигаются более высокие требования и в области оптики. В частности, речь идет о засветах. Если в помещении, особенно в ночное время, луч яркого света не сильно повлияет на работу устройства, то на открытом пространстве в темное время суток яркий свет может на какое-то время ослепить прибор, тем самым выведя его из строя

Этой слабостью могут воспользоваться злоумышленники, так что заранее следует обратить внимание на этот фактор

Чем больше расстояние фокуса уличной камеры, тем более крупными будут выглядеть наиболее отдаленные объекты, что весьма полезно при наблюдении в отдалении. Всего существует три типа моделей для уличного использования: панорамные, портретные и со средним приближением.

Защитой от бликов обладает, как правило, профессиональная техника. Чаще всего за защиту отвечает специальный электронный запирающий механизм, который значительно сокращает время экспонирования, либо автоматически регулируемая диафрагма. Последняя просто сужает отверстие, через которое проходит избыток света. В камерах, которые используются внутри помещений, такая технология практически не требуется.

Также камеры для улиц могу различаться по конструкции.

Купольная видеокамера. Этот вид аппаратов специально защищен от повреждений (врывозащищенные). Корпус выполнен в виде полусферы, а внутри располагается вращающаяся оптика. При помощи таких камер можно получить панорамное (широкоугольное) изображение и без труда наблюдать за движущимися целями.
Корпусная. Наиболее распространенный вид камер. Недорогие, с хорошей оптикой и неплохими возможностями. Существенным минусом является необходимость установки сразу нескольких камер в одном месте.
Поворотные видеокамеры. Управляет такими гаджетами удаленный сервер, что очень удобно при дистанционном наблюдении. Чаще всего используются на улице.
Модульные видеокамеры. Довольно популярный вид, который используется как в помещениях, так и на улице. Особенность состоит в том, что такую камеру можно собрать самому, основываясь на своих нуждах. Можно сконструировать камеру с микрофоном, проводную или беспроводную. Модульная камера не имеет корпуса, в комплекте идет только материнская плата и объектив, все остальное докупается самостоятельно.

Различия по виду корпуса

Корпусные видеокамеры также разделяются на несколько более мелких категорий:

Цилиндрические.
Купольные.
Кубические.

К цилиндрическим относится подавляющее большинство продающихся в магазинах камер с классическими углами обзора, поэтому на различных объектах, в офисах или на предприятиях чаще всего можно увидеть именно такие камеры видеонаблюдения. Купольными нередко делают камеры с увеличенными углами обзора, поскольку в цилиндрический корпус для данных целей не подходит совершенно.

Корпус кубических камер выполнен в форме квадрата или прямоугольника, такие устройства легко устанавливать на какую-либо плоскую поверхность (стол, полка), благодаря чему для них необязательно устанавливать специальное крепление. В остальном кубические камеры редко чем отличаются от цилиндрических.

Качество изображения

CCD и CMOS матрицы IP камер имеют разрешение от 1 до 10 мегапикселей, что обеспечивает качественную картинку в диапазоне от 640х480 до 2560х2048 и выше.

Аналоговые системы видеонаблюдения работают на телевизионных стандартах PAL – 720х576 и/или NTSC – 720х480. Это соответствует цифровому разрешению в 0,4 мегапикселя.

Не нужно забывать, что в DRV видеорегистраторах производится повторная оцифровка аналогового сигнала перед записью на HDD-диск.

Наиболее популярные форматы, которые используются при этом CIF – 320х240 и D1 – 720х480. Несмотря на существенную потерю качества изображения при использовании стандарта CIF он остается весьма популярным, так как в 4 раза меньше по объему, чем D1.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ КАМЕР ВИДЕОНАБЛЮДЕНИЯ

Формат ПЗС матрицы (дюймы).

Наибольшее распространение получили 1/4ʺ, 1/3ʺ, 1/2ʺ. При этом нет прямой зависимости между размером диагонали и качеством получаемого изображения. Подавляющее большинство матриц, используемых в видеокамерах различных производителей, выпускаются на заводах компании Sony, Samsung, LG, Panasonic и Sharp.

Разрешение (ТВЛ-устаревшее, Pic, px — пиксели).

Для аналоговых камер старого образца максимальное разрешение составляло PAL-540 ТВЛ или CCIR-600 ТВЛ. Современные технологии (HDTVI, HDCVI, AHD) позволяют получать изображение с разрешением высокой четкости (High-Definition) HDTV — это 1280×720 (720p) и 1920×1080 (1080i).

Буквенные индексы означают частоту кадров: i (interlaced) — 50-60 полукадров в секунду, p (progressive scan) — 50-60 полных кадров в секунду. Разрешение IP-видеокамер показывают в пикселях. 1280×1024 — соответствует одному мегапикселю. Современные модели могут осуществлять запись с разрешением 12 Мpx и более.

Светочувствительность (Люкс).

Минимальный уровень освещения на объекте, при котором видеокамера передаёт распознаваемое изображение. Измерение осуществляется при светосиле объектива 1,4. Для черно-белых камер этот показатель составляет 0,4-0.01 люкс, для цветных — 0,2-3 люкс.

Некоторые специализированные модели высокочувствительных камер могут осуществлять съемку без дополнительной подсветки при освещенности 0,0015 люкс.

Многие производители указывают светочувствительность, как минимальную освещенность на матрице. Реальные же показатели в 10 раз ниже.

Отношение сигнал-шум (дБ).

Показывает логарифмическое соотношение амплитуд сигнала к шуму. К примеру, число 50 дБ означает, что амплитуда видеосигнала больше чем соответствующий показатель шума в 316 раз, этот показатель является оптимальным. При соотношении 40 дБ в изображении появятся заметные помехи, а при 20 дБ оператор на экране будет наблюдать сплошной белый шум.

Электронный затвор (сек).

При ярком освещении период накопления заряда в ячейках матрицы может достигать 1/10000 сек. После заполнения, матрица передаёт заряд для дальнейшей обработки, имитируя работу диафрагмы объектива. Экспозиция ПЗС матрицы для стандартов PAL составляет 1/50, а для NTFS 1/60.

Компенсация засветки (BLC).

Может быть как аппаратной, так и программной функцией, позволяющий качественно запечатлеть объект, находящийся на ярком фоне.

* * *

Материалы сайта имеют ознакомительный характер и не могут использоваться в качестве руководящих и официальных документов

Заключение

Монитор для настройки видеокамер стоит вынести в отдельный пункт. Это тестовый прибор, без которого не обходится работа любого электромонтажника. С его помощью выполняются настройки периметра, а также диагностика неполадок и отслеживания за прокладыванием сети. Важный атрибут любого, кто, так или иначе, связан с обслуживанием объекта по видеонаблюдению.

Как видно, организация сети камер видеонаблюдения требует определенной сноровки. Безусловно, на сегодняшний день на рынке видеооборудования наметилась тенденция к массовому снижению цен на целый ряд моделей, но доступная цена — не единственный определяющий фактор

Чтобы грамотно организовать наблюдение за объектом важно четко представлять себе конечные цели, а уже потом планировать бюджет. Как и во всех остальных областях потребительского рынка, самое дорогое далеко не эквивалентно самому хорошему
