Адресная пожарная сигнализация рубеж: преимущества

Официальный сайт

Размещенное в сети интернет по адресу виртуальное представительство НПО Болид открывает свои страницы по электронному адресу http://bolid.ru. Сам сайт объединения имеет вкладки, позволяющие достаточно полно, ознакомиться со всеми видами деятельности фирмы, просмотреть и подобрать необходимые элементы для построения системы пожарно-охранной, охранной сигнализации, системы видеонаблюдения ознакомится с уже реализованными, готовыми проектами.

Страницы сайта очень информативны и дадут ответы на все практические и теоретические вопросы построения комплексов обнаружения и оповещения об очагах возникновения пожаров.

ИП 212-141М

Извещатель пожарный дымовой оптико-электронный ИП 212-141М предназначен для раннего обнаружения загорания, сопровождающегося появлением дыма малой концентрации в закрытых помещениях различных зданий и сооружений.Область применения извещателя распространяется на такие объекты как:Образовательные учреждения, детские сады, медицинские учреждения, административные здания и сооружения, торговые центры и многие другие. Основу нового ИП 212-141М составляет уникальная разработка Группы компаний Рубеж — микросхема ASIC R2. В данной микросхеме используется схематическое решение позволяющее исключить наводки возникающие вследствие близкого расположения незаземленных электроприборов, источников освещения, электропроводки. В результате полностью исключена вероятность ложного срабатывания извещателя на электромагнитные возмущения (данное решение разрабатывалось специально для исключения ложных срабатываний от ламп дневного света)

Производитель

Группа Компаний «РУБЕЖ»

КОНСТРУКЦИЯ И ПРИНЦИП РАБОТЫ

Извещатель пожарный ИП 212-141М представляет собой оптико-электронное устройство, осуществляющее сигнализацию о появлении дыма в месте установки. При этом уменьшается внутреннее сопротивление извещателя и свечение оптического индикатора становится постоянным. Питание извещателя и передача сигнала «Пожар» осуществляется по двухпроводному шлейфу сигнализации (ШС) и сопровождается включением оптического индикатора при срабатывании извещателя.

Состояние индикатора	Индикация
Дежурный режим	Мигание оптического индикатора с периодом (5 ± 1) с
Режим «Пожар»	Постоянное свечение оптического индикатора

Извещатель ИП 212-141М предназначен для круглосуточной и непрерывной работы со следующими приборами:

ППК-2;
«Нота», «Сигнал-ВК», «Радуга» , «Луч»;
ППКОП 0104065-20-1 «Сигнал-20»;
приборами Гранд Магистр;
приборами Гранит;
приборами ВЭРС;
любыми другими приемно-контрольными приборами, обеспечивающими напряжение питания в шлейфе сигнализации в диапазоне от 9 до 30 В и воспринимающими сигнал «Пожар» в виде скачкообразного уменьшения внутреннего сопротивления извещателя в прямой полярности до величины не более 1 кОм.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Чувствительность извещателя	0,05-0,2 дБ/м
Напряжение питания	9-30 В
Ток потребления в дежурном режиме	не более 0,045 мА
Инерционность срабатывания	не более 9 сек
Допустимый уровень воздействия фоновой освещенности	12000 лк
Допустимая скорость воздушного потока	до 10 м/с
Помехоустойчивость ( по ГОСТ Р 53325):
— к наносекундным импульсам напряжения	4 степень
— к электростатическому разряду	4 степень
— к электромагнитному полю	3 степень
Способ защиты от поражения электрическим током
Степень защиты оболочки извещателя	IP 40
Габаритные размеры	93х46 мм
Вес извещателя	210 г.
Максимальная относительная влажность	95 ± 1%
Диапазон рабочих температур	-45 — +55 °С
Средний срок службы	не менее 10 лет

Инструкция по эксплуатации

Прибор РУБЕЖ-07-3 предназначен для приема извещений от охранных и пожарных извещателей, шлейфов сигнализации и других приемно-контрольных приборов, преобразования сигналов, выдачи и дальнейшей передачи извещений, включения оповещателей, управления внешними исполнительными устройствами, организации и обеспечения контроля и управления доступом.1.1.1.2 Прибор РУБЕЖ-07-3 обеспечивает:- прием следующих основных видов извещений: «Проникновение», «Тревога», «Внимание», «Пожар», «Неисправность», «Взятие под охрану», «Снятие с охраны»;- прием электрических сигналов от ручных и автоматических охранных и пожарных извещателей с нормальнозамкнутыми и нормально-разомкнутыми контактами;- питание по ШС и прием электрических сигналов от активных охранных и пожарных извещателей с бесконтактным выходом;- контроль исправности ШС и линии связи по всей их длине с автоматическим выявлением обрыва и короткого замыкания;- отображение поступающей с охраняемых объектов тревожной и текущей информации на собственном дисплее или на подключенных к нему принтере или ПЭВМ;- адресацию сработавшего или неисправного ШС;- ручную постановку на охрану и снятие с охраны ШС с помощью клавиатуры БЦП;- автоматизированную постановку на охрану и снятие с охраны ШС с использованием ИП;- контроль и управление доступом к охраняемым объектам в сетевом режиме;- автоматическое управление ИУ;- хранение текущей информации о состоянии охраняемого объекта в энергонезависимой памяти БЦП;- ограничение доступа к командам управления прибором с клавиатуры БЦП путем использования системы паролей операторов;- ограничение доступа к изменению конфигурации прибора с клавиатуры БЦП путем использования системного пароля администратора;- выдачу сообщений на принтер;- ведение служебной документации на ПЭВМ;- управление прибором с ПЭВМ;- трансляцию тревожного сообщения на ПЦН.1.1.1.3 Прибор РУБЕЖ-07-3 сохраняет работоспособность при значениях климатических факторов по ГОСТ 15150, но при этом рабочая температура окружающей среды должна быть от 278 до 313 К (от 5 до 40 °С), относительная влажность (95 ± 3)% при 298 К (25 °С).1.1.1.4 Прибор РУБЕЖ-07-3 сохраняет работоспособность при вибрационных нагрузках в диапазоне от 5 до 35 Гц при максимальном ускорении 5 м/с2.1.1.1.5 Прибор РУБЕЖ-07-3 в упаковке выдерживает при транспортировании воздействие следующих климатических факторов:- температура окружающей среды от 223 до 323 К (от –50 до +50 °С);- относительная влажность воздуха (95 ± 3)% при температуре 308 К (35 °С).1.1.1.6 Прибор устойчив к воздействию электромагнитных помех и соответствует нормам и методам ГОСТ Р 50009-92.1.1.1.7 Прибор РУБЕЖ-07-3 предназначен для установки внутри помещения и рассчитан на круглосуточный режим работы. Использование по назначению

Использование по назначению

Подготовка прибора РУБЕЖ-07-3 к использованию

прибора РУБЕЖ-07-3

Да, это то что мне надо, скачать инструкцию на прибор приемно-контрольный охранно-пожарный РУБЕЖ-07-3

Перейти на форум по пожарной безопасности

Назначение

Адресно-аналоговый прибор приемно-контрольный предназначен для включения в структурные схемы сигнализации объектов средней и большой величины по основным строительным параметрам – объему, общей площади, количества зданий на территории предприятия, организации, где использование множества автономных приемно-контрольных приборов нецелесообразно как с организационно-технической точки зрения, так и по экономическим расчетам.

В то же время адресные централизованные приемно-контрольные приборы практически идеально подходят для проектирования разветвленных систем сигнализации, создания структурной схемы защиты объекта с выводом всей текущей информации на компьютеризированное рабочее место в помещение пожарного поста, пульта централизованного наблюдения; диспетчерской предприятия, организации.

СП 5.13130.2009 определяет задачи при выборе приемно-контрольной аппаратуры, тепловых, газовых, комбинированных пожарных извещателей; датчиков дыма, которые в составе установок пожарной автоматики являются частью автоматической противопожарной защиты объектов:

Первоочередное обеспечение безопасности людей.
Сохранение материальных ценностей.
Минимизация возможного ущерба.

Только адресная приемно-контрольная аппаратура в полной мере отвечает этим требованиям к техническим средствам обнаружения очагов возгораний, формирования сигналов управления:

Для включения элементов СОУЭ – световых табло, указателей движения, звуковых пожарных извещателей, оборудования речевого оповещения, что обеспечивает безопасную эвакуацию людей до полного задымления помещений, эвакуационных путей, выходов; опасного повышения температуры в зданиях.
Для оперативного пуска стационарных систем пожаротушения, что позволяет если не ликвидировать очаг возгорания, то локализовать его до прибытия пожарных подразделений.
Для включения оборудования систем противодымной защиты – клапанов, люков дымоудаления, противопожарных фрамуг, зенитных фонарей дымоудаления; а также противопожарных, огнезадерживающих клапанов общеобменных вентиляционных систем зданий.
Для включения насосных станций пожаротушения, входящих в состав внутреннего, наружного противопожарного водоснабжения объектов защиты.

Кроме того, адресная аппаратура, в том числе радиоканальные приемно-контрольные приборы, обеспечивают требуемый противопожарными нормами автоматический контроль работоспособности устройств, включенных в их шлейфы сигнализации о пожаре.

Астра-А.

Объектовая система адресной пожарной сигнализации Астра-А производителя ТЕКО. Вынесу ее в самое начало, поскольку она показалась мне самой перспективной из альтернативных (Болид и Рубеж) адресных систем пожарной сигнализации.

Радиоканальная система сигнализации ТЕКО является лидером отрасли радиоканальных охранных датчиков и многие производители включают поддержку радиоканальных датчиков ТЕКО в опции своего оборудования вместо разработки своих.

Радиоканальная система по умолчанию является адресной.

Мы же рассматриваем проводные адресные системы с пожарным сертификатом и такое оборудование тут тоже есть, оформленное в подсистеме Астра-А.

Отличительной особенностью АУ Астра-А от других производителей есть их питание отдельным от информационного проводом.

АЛС должна быть 4-х проводной. Здесь написано почему 4-х проводная АЛС лучше 2-х проводной.

Не единственный в ассортименте центральный прибор Астра-812 Pro имеет следующие характеристики.

Контроль до 192 радиоустройств Астра-РИ-М через встроенный радиомодуль, до 250 радиоустройств Астра-Zитадель через радиорасширители Астра-Z РР, до 80 ШС через расширители проводных зон Астра-713.

Информационный обмен по интерфейсу RS-485, 1 слот для установки сменных модулей: Астра-GSM, Астра-LAN, Астра-МР, Астра-RS485.

6 программируемых выходов: 3 реле, 3 «открытый коллектор».

Программирование и мониторинг с ПК с помощью ПКМ Астра Pro.

Возможность настройки с клавиатуры.

У радиоканальной подсистемы есть некоторые особенности сточки зрения применения в пожарных системах.

Мне очень много букв пришлось прочитать, чтобы добраться до этой фразы:

При этом обеспечивается возможность расширения проводными извещателями различных производителей и дополнительным беспроводным оборудованием радиосетей Астра-Zитадель (2,4 ГГц) с доведением применяемости системы до целей пожарной охраны. Прочитать можно тут.

Также можно упустить из виду такое замечание мелким шрифтом:

Но к теме данной стать радиоканальные пожарные датчики не относятся.

Астра-812 Pro Прибор приемо-контрольный.	6385
Астра-814 Pro Пульт контроля и управления.	4312
Астра-LAN Модуль обмена информацией по сети Internet с TCP/IP.	1532
Астра-823 БР Блок силовых реле, 4 выхода, из них 2 выхода с контролем целостности цепи нагрузки.	1784
Астра-824 БР Блок сигнальных реле, 8 реле, 100 В, 0,1А.	1466
Астра-863 исп.Б БИУ Блок 19 индикаторов состояния и управления.	4500
Астра-42А Извещатель адресный пожарный, дымовой.	678
Астра-45А Извещатель адресный пожарный, ручной.	578
Астра-ИЛС Изолятор для адресной линии связи.	578
Астра-РПА Расширитель проводной адресный, две адресные линии связи.	2239
Астра-БРА Блок реле адресный — управление и контроль для клапанов.	2299
Астра-МА Метка адресная 2 ШС.	560

Кроме проводных адресных устройств, имеется большой выбор охранных и пожарных радиоустройств, но это уже отдельная тема.

Это единственная адресная система, в которой есть зачатки домашней автоматизации.

Это единственная адресная система среди Ip систем пожарной сигнализации, имеющих облачный сервис.

Это единственная адресная система, оборудование которой внесено в список разрешенного оборудования Росгвардии.

Виды пожарной сигнализации

Для продуктивной работы системы пожарной сигнализации нужно предварительно разработать соответствующий алгоритм действий. Делать это лучше детально для того, чтобы во время паники точно знать, что делать. От этого зависит насколько критичными будут последствия. Кроме того, она также должна передавать информацию о составе системы и схемы работы. Она прилагается обычно к инструкции по техобслуживанию. Ниже будет предоставлен обзор самых популярных видов пожарных сигнализаций.

Пороговая

Устройство состоит из точечных пожарных извещателей, которые являются неадресными. Они наделены определенным уровнем чувствительности. Общая линия состоит из совокупности отдельных элементов. При возникновении опасности, прибор передает сигнал тревоги. Пульт системы никак не реагирует на адрес. Там отражены линии, которые связаны с сигнальным датчиком. Пороговый вид используется в небольших помещениях.

Адресно-пороговая

В данной системе присутствуют также приборы оповещения. Они срабатывают при наличии факторов. Сигнал передается посредством передачи сигнала в шлейф. Благодаря процессу обмена данными пульт производит реализацию алгоритма действий и указывает конкретное расположение, который подал сигнал тревоги.

Адресно-аналоговая

Данный способ считается самым эффективным. Он обладает преимуществами нескольких типов контуров. Решение о возникновении опасности осуществляется посредством пульта.

Дымовые приборы

Датчики размещаются на потолке. Это делается потому что дым поднимается вверх и там концентрируется. Дымовой как правило состоит из следующих компонентов:

Оптическая система.
Электронная плата.
Разъемный корпус.

Дымовой датчик

Работа средств пожарной сигнализации основывается на фиксировании появления дыма в корпусе посредством оптической системы. При возникновении дыма, прибор начинает отражать световые лучи, попадающие на фотоэлемент, который активируется. Контролируется это с помощью электронной схемы. В случае проникновения пара или газа, тоже происходит срабатывание. Именно поэтому дымовой не устанавливают на кухне или в душевой. Монтаж пожарной сигнализации на территории места для курения провоцирует срабатыванию ложного сигнала тревоги.

Тепловой сигнализатор

Оборудование для пожарной сигнализации на потолке. Там находится тепло, которое выделяется огнем. Работает он по следующим причинам:

Увеличении температурных показателей.
Увеличении нагревания.

Датчики пламени

Корпус содержит контакты, которые отведены друг от друга с помощью механического напряжения. Средства пожарной сигнализации срабатывают при повышении показателя температуры до 70 градусов. Поскольку устройства совершенствуются.

Ручные пожарные извещатели

Принцип работы пожарной сигнализации состоит в обеспечении круглосуточной беспрерывной работы. Во время проявления начальных признаков пожара, двухпроводный шлейф срывается ручным способом. Это происходит благодаря ручному включению. В месте монтажа должна быть хорошая освещённость.

Адресно-пороговая система ПС

Более совершенная система, способна в автоматическом режиме периодически проверять состояние датчиков. В отличие от пороговой сигнализации принцип работы заключается в ином алгоритме опроса датчиков. Каждому извещателю присвоен свой уникальный адрес, что позволяет приёмно-контрольному прибору отличать их и понимать конкретную причину и место неисправности.

Свод Правил СП5.13130 допускает установку только одного адресного извещателя при условии, что:

ПС не управляет установками пожарной сигнализации и пожаротушения или систем оповещения о пожаре 5-го типа, или другого оборудования которое в результате запуска может привести к материальным потерям и снижению безопасности людей;
площадь помещения, где устанавливается пожарный извещатель не больше площади, на которую рассчитан данный тип датчика (проверить можно по паспорту технической документации на него);
осуществляется контроль работоспособности датчика и в случае неисправности формируется сигнал «неисправность»;
Обеспечивается возможность замены неисправного извещателя, а так же его обнаружения по внешней индикации.

Датчики в адресно-пороговой сигнализации могут уже находиться нескольких физических состояниях – «норма», «пожар», «неисправность», «внимание», «запыленность» и других. При этом датчик самостоятельно переходит в другое состояние, что позволяет определить место неисправности или возгорания с точностью до извещателя. ППКП “Дозор-1М”

ППКП “Дозор-1М”

К адресно-пороговому типу пожарной сигнализации можно отнести следующие ППКП:

Сигнал-10, производителя НПБ Болид;
Сигнал-99, производителя ПромСервис-99;
Дозор-1М, производителя Нита, и другие пожарные приборы.

Особенности работы системы и комплектующих элементов

ОПС осуществляет сбор информации от датчиков и извещателей, передавая ее к центральному пульту и предупреждая о нарушениях. Благодаря такой операции специалисты мгновенно реагируют на сигнал, исходящий от устройства. Используя децентрализованный метод управления, Рубеж не осуществляет подачу сигнала к датчикам, так как каждое звено системы самостоятельно контролирует свою область возложенных на него задач. Метод децентрализации позволяет работать всем датчикам самостоятельно, даже если нет отклика центрального сервера.

Аппарат представляет собой пластиковую коробку с жидкокристаллическим экраном, на который выводится необходимая информация. На внешней стороне изделия находится 12 кнопок, предназначенных для настройки и введения данных. Встроенный звуковой оповещатель позволяет вовремя предупредить обслуживающий персонал о неполадках в работе.

На фото – внешний вид аппарата

Управление ОПС производится через центральный сервер, который собирает данные с каждого извещателя и организовывает полноценную работу всех механизмов. Рубеж запоминает весь спектр событий, происходящих в подконтрольной области, несмотря на количество подключенных в ней датчиков.

Извещатели системы безопасности спроектированы таким образом, что выдают не только данные о состоянии помещения, но и информацию о собственной работоспособности, а также неисправностях, если таковые имеются. Посылая данные на центральный сервер, извещатели могут также предупреждать о загрязнении дымовой камеры. Это позволяет высчитать срок правильного и своевременного технического обслуживания всей системы для ее стабильного функционирования.

Охранная сигнализация имеет большой спектр самого разнообразного оборудования, которое осуществляет управление вместе с ней. Главным элементом управления является центральный сервер с подключенным персональным компьютером и административным пультом. Также в комплект входят следующие составляющие оборудования:

Элементы сопряжения;
Приемные приборы;
Механизмы контроля;
Пожарные извещатели;
Релейные датчики;
Адресные модули;
Шкафы контроля.

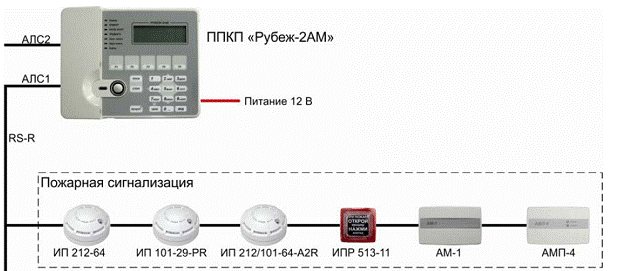

На видео – прибор “Рубеж”:

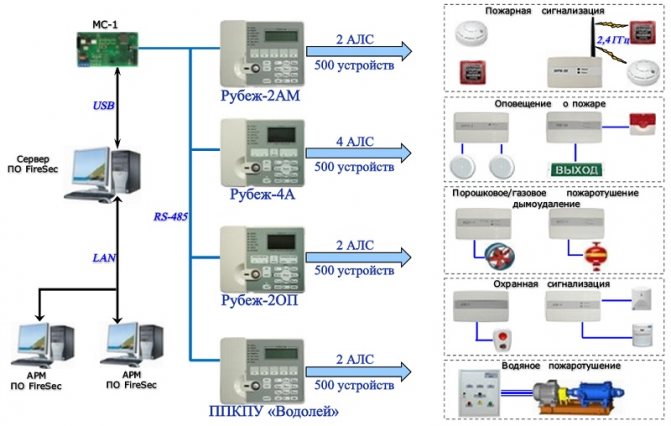

Связь изделия с центральным сервером

При подключении к центральному компьютеру появляется возможность внесения всех событий, происходящих в механизме, в реестр. К сигнализации Рубеж можно одновременно подключать до 250 типов различного оборудования. Система в результате работы может выдавать до трех различных сигналов, которые автоматически заносятся в регистрационный журнал

Сообщения «Пожар», «Неисправность» и «Внимание» высвечиваются специально установленной лампочкой. В случае обрыва на линии программа может осуществлять работу автономно, без центрального сервера: за счет заложенного алгоритма действий в каждый датчик

Шлейф подключения имеет два вида: радиальный и кольцевой, что позволяет производить подсоединение согласно плану здания, не требуя дополнительных привязок. Питание всей программы обеспечивается через шлейф, по которому подается напряжение. В случае сбоя в питании оборудование переходит на альтернативный источник, что гарантирует контроль в самых непредвиденных ситуациях.

Благодаря проведенным запросам практически отсутствует вариант передачи некорректных данных на центральный сервер.

При установке оборудования необходимо следить за правильностью расположения извещателей, чтобы избежать слепых углов, в которых не будут расположены датчики, что может привести к неконтролируемому возгоранию. Установку СКУД лучше доверить специалистам, так как неправильное комбинирование механизмов может привести к сбоям в программе. Стоимость сигнализации варьируется от сложности собранной цепи: чем больше извещателей и датчиков, тем дороже обойдется весь комплекс. Для небольших зданий с обычным расположением комнат лучше применять простые виды устройств, так как это позволит управлять механизмом без постороннего вмешательства. Рубеж является одним из самых бюджетных вариантов охранной сигнализации.

На видео – обзор опс “Рубеж”:

Технические характеристики

Блок управления Сигнал-10 из состава комплекта “Орион” пожарно-охранной сигнализации в состоянии:

Осуществлять контроль до 10 шлейфов сигнализации, которые.
Обеспечивают работу дымовой сигнализации 1-го типа (типы комплектов, их особенности и применение в разных условиях конкретно описаны на сайте компании «Болид»).
Пожарной комбинированной системы с тепловыми и дымовыми извещателями.
Пожарных тепловых извещателей двухпороговой типа аппаратуры 2-го типа.
Пожарных извещателей двухпороговой аппаратуры 3-го типа.
Распознает и обрабатывает сообщения о состоянии шлейфов, срабатывании охранной сигнализации, аварийном режиме работы, разрывов шлейфов.
Синхронное срабатывание с комплексом «Орион» в случае прохождения сигнала тревоги, разрешения/запрещения прохода через периметр охраны.
Поддержка срабатывания шлейфов при идентификации ключей или магнитных карт, их распознавание.
Поддержка срабатывания взятия/снятия шлейфов с кнопочных пультов или контроллера.
Проводит сохранение в независимой памяти до 512 произошедших событий.

Непосредственно технические характеристики системы характеризуются следующими показателями:

Напряжение входное – 10-30 В.
Максимальный ток по каналам – 8А.
Рабочий температурный режим блока – -30…+50.
Размеры блока – 150*103*35 мм.
Вес – 0,3 кг.

Конечная цена на комплексы пожарно-охранной аппаратуры НПО Болид формируется в зависимости от наличия в составе комплекта составляющих цены, на которые в среднем могут быть:

Блок C2000-Ethernet доступа в систему Интернет – 2050 руб.
Программное обеспечение – «Администратор базы данных «Орион Про» – 4725 руб.
Программное оборудование АРМ “Начальник службы охраны” – 22880 руб.
Блок защитный коммутационный – 480 -780 руб.
Извещатель пожарный 400-800 руб.
Охранно-пожарный пульт контроля и управления Болид С2000-М – 6600-7600 руб.

Плюсы и минусы системы

ОПС «Рубеж» относится к пожарному оборудованию адресно-аналогового типа, обеспечивающего значительные преимущества перед комплексами, выполненными по другому принципу. Это оборудование отличается следующими достоинствами:

ранним выявлением очагов возгораний;
точной идентификации места возникновения открытого огня;
минимальном количестве ложных сигналов;
доступностью функции настройки чувствительности индикаторов;
компьютерным мониторингом состояния отдельных элементов;
отсутствием ограничений на численный состав контролируемых объектов;
возможностью произвольной прокладки коммуникационных шлейфов, в зависимости от индивидуальных особенностей помещений;
доступностью удаленной передачи сигнала на пульт пожарной охраны.

Единственный недостаток оборудования – сложность в монтаже и настройке. Поэтому работы по установке и наладке устройств должны выполнять опытные специалисты в составе организации, обладающей соответствующими профессионалами, оборудованием и разрешительной документацией.

Выполнение подобных работ предусматривает обязательное государственное лицензирование, предполагающее для выдачи лицензии исполнителям, проверку обеспечения надлежащих условий для качества монтажных и наладочных операций.

ОПС «Рубеж» – надежная система для контроля пожарной безопасности и пожаротушения объектов, при возникновении экстремальных ситуаций. Этот комплекс позволит обеспечить сохранность объектов, установив контроль за текущим состоянием производственных зданий, общественных учреждений и прочих средств.

Возможные неисправности после монтажа

Ненадлежащая профилактика — вот основные причины неполадок в пожарной сигнализации. Другими словами, надо постоянно проводить все профилактические работы. Очень часто выходят из строя дымовые датчики, поскольку в их камеру попадают разнообразные частицы и другой мусор. Однако встречается обрыв шлейфа или системные ошибки, которые также становятся причиной неисправностей.

Рассматривая пожарную систему сигнализации, выделяются основные неполадки:

Отказ шлейфа;
Сбой даты, а также времени;
Подача электричества с перебоями;
Неполадки в линии телефона или основного модуля;
Неисправная сирена;
Разряженные аккумуляторы.

Часто существенный урон пожарной сигнализации приносят загрязнённые и сильно запылённые рабочие помещения, высокая влажность или высокая температура. Также причиной выхода из строя ОПС становятся и банальные причины, например, обрыв кабелей, из-за чего сигнализация может даже без возгорания пищать, мигать и так далее. Но наиболее серьёзной причиной неполадок всё-таки становится вмешательство неквалифицированных специалистов, самодеятельность или подходящий к завершению срок эксплуатации.
