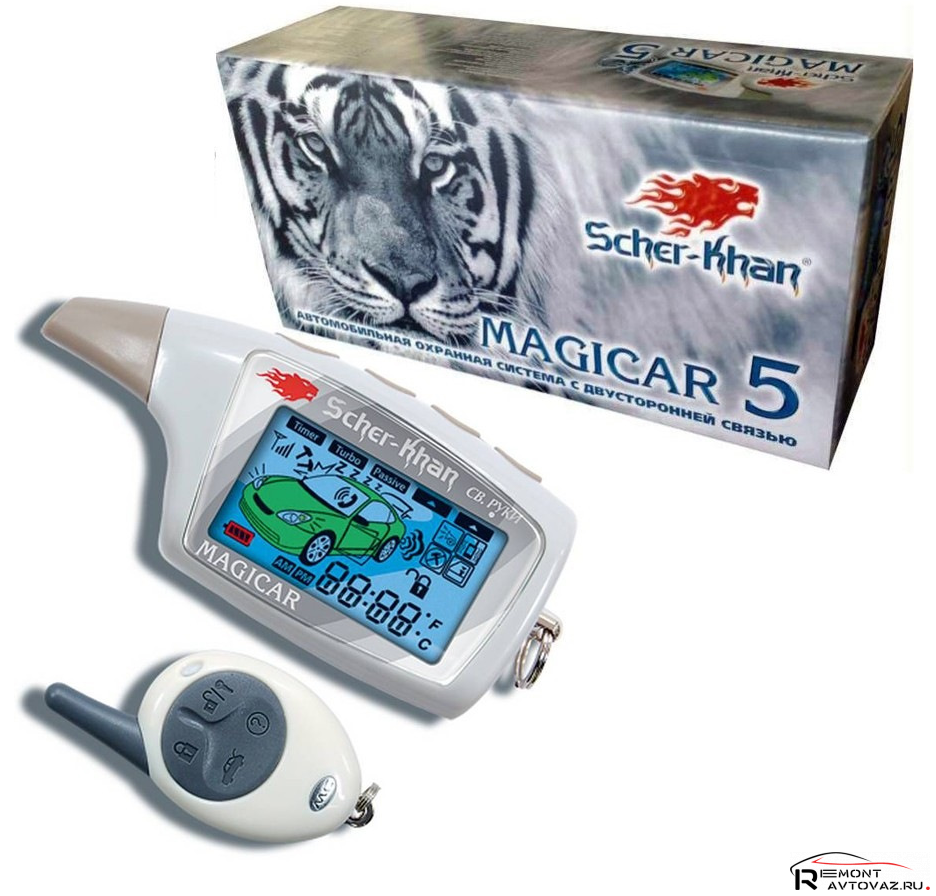

Сигнализация шерхан магикар 5 комплектация

Выключение охранного режима

Если выключить режим охраны стандартным способом не получается (брелок утерян, не воспринимается системой и т. д.), его можно снять при помощи кода PIN 1. Это несложная процедура, которую предусмотрели разработчики системы «Шерхан Магикар 5». Инструкция по эксплуатации подробно описывает этот процесс.

Водитель открывает автомобиль. При этом раздается тревожный сигнал сирены. Нужно трижды повернуть ключ зажигания из позиции «Выкл.» в положение «Вкл.». Звук прекратится.

В течение 4 секунд нужно поворачивать ключ столько раз, какую цифру кода PIN 1 водитель запрограммировал ранее. После ввода первого номера кода фары вспыхнут единожды. Далее вводится вторая цифра. Когда весь код будет введен в систему, блокировка будет снята. В противном случае снова включится сирена.

Главные особенности

Автосигнализация «Шерхан Магикар 5», инструкция по эксплуатации которой должна хорошо изучаться водителем перед началом ее работы, устанавливается в моторный отсек машины. Эта система совместима с дизельными и бензиновыми двигателями. Она считается универсальной.

Ограничение, которое установил производитель, касается напряжения сети. Проводка должна подавать для питания ток номиналом 12 В.

Сообщение между системами автомобиля и брелоком пользователя передается по двустороннему каналу радиосвязи. Причем запуск двигателя происходит при передаче особого сигнала с пульта. Можно запрограммировать таймер.

Дальность передачи сигнала составляет 1,5 км. Однако парковать автомобиль следует на открытой местности, где он будет хорошо просматриваться. При наличии препятствий дальность сигнала снижается.

Режим охраны

Соблюдение правил работы и ответственного отношения водителя требует «Шерхан Магикар 5». Инструкция по эксплуатации (автозапуск и прочие важные режимы в которой описаны подробно) позволяет повысить комфорт пользования машиной.

Для начала водитель должен поставить машину в режим охраны. Для этого необходимо плотно закрыть все двери автомобиля, поднять стекла. Также проверяется багажник. После этого водитель нажимает первую кнопку на брелоке. Замки блокируются, стартер не будет работать.

Если команда выполнена, брелок издаст характерный звук. Сигнализация также подаст звуковой сигнал, фары мелькнут 5 раз. Индикатор будет мерцать. Это свидетельствует о том, что система работает. Мерцание будет происходить с периодичностью один раз в минуту. Двери закрыты негерметично, брелок издаст 3 сигнала, как и сама сигнализация. За включением режима охраны нужно следить.

Инструкция по использованию

В инструкциях, поставляемых в комплекте с автосигнализациями «Шерхан», подробно описана процедура монтажа и настройки управляющего модуля.

Подключение сигнализации Шерхан своими руками

Перед подключением автосигнализации необходимо определиться с местом размещения основных деталей комплекта.

Процессор размещается в скрытом месте салона и крепится пластиковыми хомутами или саморезами. Его нельзя устанавливать под капотом, где он будет подвержен влиянию высокой температуры и внешней среды.
Антенну нужно крепить вверху лобового стекла на расстоянии не менее 5 сантиметров от металлических деталей кузова. Провод от нее можно спрятать под обшивкой стойки.
Сирену нужно ставить под капотом так, чтобы в ее раструб не попадала грязь и вода. Место ее установки должно быть таким, чтобы ее невозможно было достать, не открывая капот.
Концевики на капоте и багажнике нужно защитить от воды и расположить так, чтобы в закрытом положении у них оставалось 5 мм свободного хода.
Датчик удара жестко крепится к кузову в салоне. Его следует монтировать так, чтобы оставить возможность доступа для регулировки чувствительности.

Провода прокладываются в местах прохождения штатной проводки

Особое внимание следует обратить надежности электропитания

Поэтапный процесс монтажа

Пример установки Scher-Khan на автомобиль приведен ввидеоролике.

Узнать как отключить сигнализацию и скачать инструкции по установке и настройке «Шерхан» можно по следующим ссылкам:

Первое знакомство

Совершенно необычная, инновационная автосигнализация, с 2-х сторонней связью – Шерхан, появилась в далёком 1998 году прошлого века. Российская фирма «Мега-Ф» начинала своё развитие в период, когда на бескрайних просторах нашей необъятной родины, бурно расцветал бандитский капитализм и власть имущие отдавали свою жизнь за приватизацию государственной собственности.

За прошедшие годы многое изменилось. Менялась власть, миновали кризисы, почти всё, что можно было поделить – поделили. Жизнь вошла в русло, практически, цивилизованной демократии.

Вот в такой исторической кутерьме, автосигнализация с красивым названием Шерхан, становится популярным брендом. Теперь уже компания «Мега-Ф», имея свои отделения более чем в 30 городах страны, представляет его несколькими линейками автосигнализаций;

magicar;

модели A, B, C, D;
модели 5 – 14, 75, 85: 6 mini;
media one;

logicar;

изделия A, B;
изделия 1 – 4, 3i – 6i;

taiga, canyon, jungle.

Благодаря пройденной в Европе сертификации по признанным там стандартам, оборудование торговой марки Шерхан может с успехом устанавливаться на продукцию большинства ведущих автопроизводителей.

Настройка времени, автозапуск по времени

пуск по таймеру (А); режим турботаймера (B); пассивное включение системы (C); режим автоматического включения без нажатия на кнопки (D); включенная сирена (E); выключен датчик определения ударов (F); активен вибровызов в брелоке (G); управление замками дверей после запуска зажигания (H); открытая крышка багажника (J); включен в режиме автозапуска двигатель (K); состояние системы (L); открытые двери (M); поле для отображения часов, температуры и данных при автозапуске (N); режим работы Valet (O); работающая аварийная сигнализация или невыключенные габариты (P); срабатывания датчика удара (Q); индикатор батареи брелока (R); уровень сигнала (S).

Поскольку в сигнализации предусмотрен таймерный режим автозапуска, когда машина заводится каждый день в заданное время, для его работы необходимо корректно настроить время на основном брелке. Порядок действий, необходимых, чтобы настроить время на брелке сигнализации Шерхан Магикар 5:

1. Зажать кнопки 2 и 3 на 2 секунды. Индикация на экране сменится на нечто похожее на надпись «Pro9» (на самом деле это должно изображать Prog, но из-за ограничений семисегментных элементов экрана выглядит подобным образом).

2. Кратко нажать кнопку 1 – показания текущего времени начнут мигать, брелок подаст одиночный сигнал.

3. Нажатиями кнопки 2 установить часы, кнопкой 3 ввести минуты.

4. Зажать кнопки 2 и 3 на две секунды и сохранить настройки.

Автозапуск по времени (естественно, все нужные подключения и настройки самой системы должны быть сделаны заранее) возможен в двух вариантах. Либо автомобиль заводится каждые сутки в установленное время (для чего и настраиваются часы), либо это происходит каждые 2, 4, 8 часов с момента активации режима и независимо от настройки часов. Тип таймерного автозапуска задается в настройках системы, то есть одновременно несколько вариантов активировать нельзя.

Для включения автозапуска по таймеру на 24 часа нужно:

1. Зажать кнопки 2 и 3 на 2 секунды.

2. После появления надписи «Pro9» кратковременно нажать кнопку 2 (не 1, как для настройки текущего времени. Начнут моргать показания ранее установленного времени автозапуска.

3. Кнопкой 1 установить часы, кнопкой 2 – минуты.

4. Снова нажать 2 и 3 и сохранить значения таймера.

5. Нажать кнопки 2 и 4, чтобы на экране включился индикатор TIMER.

Если нужно изменить время автозапуска при уже активированном таймере, нужно сначала отключить его (аналогично, нажатием 2+4), выполнить настройку времени таймера, затем включить его обратно.

Если в настройках сигнализации задан периодический запуск, достаточно просто нажимать кнопки 2+4 для включения и выключения. После активации режима периодического запуска в первый раз мотор заведется через 2, 4 или 8 часов в зависимости от настроек центрального блока.

Дистанционный запуск двигателя SCHER-KHAN

Настройка автозапуска

Зажмите кнопку II брелока на 2 секунды. Включится режим охраны, замки дверей закроются, двигатель автомобиля запустится. После этого, на дисплее брелка начнется обратный отсчет времени оставшегося до окончания работы двигателя в автоматическом режиме. Время работы двигателя можно запрограммировать на 5, 15, 25 или 45 минут

В момент запуска:

СИГНАЛ СИРЕНЫ: Один сигнал

АВАРИЙНАЯ СИГНАЛИЗАЦИЯ: Вспыхнет один раз

СВЕТОДИОДНЫЙ ИНДИКАТОР: в режиме охраны начнет мигать с частотой 1 раз в сек

ДИСПЛЕЙ: Фары мигнут пять раз, изображение замка мигнет пять раз

СИГНАЛ БРЕЛОКА: Один короткий сигнал

Установка авто запуска по таймеру

Нажмите одновременно на кнопки (II+IV) брелока для включения или выключения запуска двигателя по таймеру. В системе предусмотрено четыре режима запуска двигателя по таймеру.

Первый режим позволяет запускать двигатель каждые сутки в заранее установленное время
Второй режим позволяет запускать двигатель периодически каждые 8 часов
Третий каждые 4 часа
Четвертый – каждые 2 часа, дДва режима не могут быть использованы одновременно

Автозапуск по таймеру в определенное время суток

Нужно установить желаемое время запуска при помощи брелка:

1) Нажмите кнопки (II+IV) и выключите метку, если режим до этого был активирован

2) Выберите время запуска

3) Нажмите кнопки (II+IV) и включите метку Установка времени

Запуск двигателя по таймеру Шерхан 7

Автозапуск по температуре и напряжению АКБ

Настройка по достижению установленной температуры в салоне

Температурный порог может быть: -15 °С, -25 °С, +60 °С

Данная программируемая функция имеет четыре значения:

Ограничение количества таймерных запусков по температуре не используется (заводское значение)
Очередной таймерный запуск будет откладываться до тех пор, пока температура не опустится ниже -15 °С или выполнится условие по напряжению, назначенное программируемой функцией 1-20
Очередной таймерный запуск будет откладываться до тех пор, пока температура не опустится ниже -25 °С или выполнится условие по напряжению, назначенное программируемой функцией 1-20
Очередной таймерный запуск будет откладываться до тех пор, пока температура не поднимется выше +60 °С или выполнится условие по напряжению, назначенное программируемой функцией 1-20 Последний вариант предназначен для обеспечения функционирования кондиционера, при эксплуатации в условиях жаркого климата.

Запуск по достижению разряда АКБ до 11,5 В

Функция позволяет включить или выключить соответствующее условие для выполнения автоматического запуска по таймеру. Данная программируемая функция имеет два значения:

Ограничение количества таймерных запусков по напряжению аккумуляторной батареи не используется (заводское значение)
Очередной таймерный запуск будет откладываться до тех пор, пока напряжение аккумуляторной батареи не опустится ниже 11,5 В, либо выполнится условие по температуре

Инструкция по установке

Алгоритм установки сигнализации своими руками для «чайников» приведен в заводской документации:

Разместить антенный блок в угловой части ветрового стекла, допускается монтаж узла под обшивками салона. Если владелец устанавливает блок скрытно, то возможно снижение радиуса действия пультов (из-за экранирования антенны).
Расположить сенсор вызова на поверхности лобового стекла, точка установки предварительно обезжиривается.
Смонтировать сирену под капотом автомобиля. Узел размещается на удалении от источников тепла и влаги.
Разместить дополнительные концевые переключатели в зонах, не подверженных воздействию влаги.
Закрепить процессорный модуль внутри панели приборов. Для крепления применяются шурупы или пластиковые хомуты. Оборудование, поставляемое с завода, не имеет занесенных в память брелоков. Перед началом применения требуется запрограммировать коды пультов.
Приклеить сенсор удара внутри салона машины (на металлическое основание). Заранее предусмотреть беспрепятственный доступ к поворотному потенциометру регулировки чувствительности.

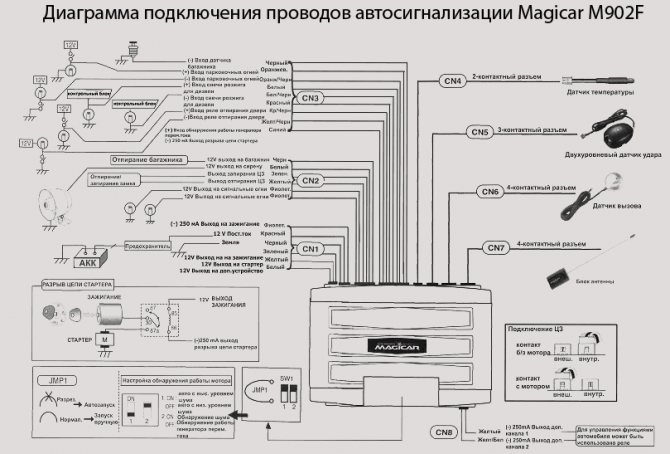

Схема подключения

После завершения установки следует подключить сигнализацию Шерхан 5 к бортовой сети и соединить между собой электронные блоки. В инструкции приложена схема подключения, перед началом коммутации следует изучить документацию. В разъемах используются кабели, оснащенные изоляцией разного цвета, которая позволяет определить назначение шнура. Точки соединения кабелей защищаются изоляционной лентой, необходимо предусмотреть защитные предохранители (места монтажа и номинал указаны на схеме).

Как начать работу

Стоит отметить, что при покупке «Шерхан Магикар 5», в устройстве нет батареи, так как для максимально удобной транспортировки её положили отдельно. Таким образом, заряд не будет расходоваться ещё до того, как вы стали применять сигнализацию. Для нормальной работы батарею требуется вставить в нужный отсек. Для этого вас следует отвести фиксирующую пластину, которая и удерживает крышку аккумуляторной части устройства в определённом положении, после чего переместите саму крышку отсека в сторону, противоположную антенне.

Теперь вы сможете установить батарею в положенное ей место

При этом, важно следить, чтобы полярность была подобрана правильно (убедиться в этом легко с помощью графических указателей). Если вы сомневаетесь, то просто установите батарею отрицательным полюсом в сторону антенны

Как только аккумулятор будет на своём месте, «Шерхан Магикар 5» уведомит вас об этом звуковой мелодией. Теперь вам останется лишь закрыть крышку и установить фиксатор.

Уже во время процедуры установки батареи вы сможете убедиться в том, что «Шерхан Магикар 5» выполнен действительно качественно, ведь даже на ощупь материалы отличаются прочностью и надёжностью.

С чего начать?

«Шерхан Магикар 5», инструкция которого подробно описывает процесс эксплуатации, требует выполнения всех рекомендаций производителя. Установку должен выполнять квалифицированный автомеханик. Иначе, при неправильном монтаже, защитные функции сигнализации могут быть нарушены.

Для начала работы с установленной системой нужно вставить батарейку в брелок. Она входит в комплект поставки, однако в пульт не установлена. Это позволяет сохранить ее заряд на высоком уровне.

После включения брелока можно приступать к работе. Для этого информация о состоянии автомобиля выводится на дисплей. Управлять командами, программировать брелок можно при помощи 4 кнопок. Сигналы передаются в определенной кодировке. Она уникальна, поэтому никакой другой пульт не сможет управлять системой. В процессе эксплуатации брелока можно привязать его заново к блоку управления, если по какой-то причине сигнализация перестала реагировать на его команды.

Функции

Сигнализация с автозапуском Scher-Khan 5 обладает следующими функциями:

возможность поддержки работоспособности двигателей с нагнеталем;
возможность отключения охранного режима с помощью пароля;
2-этапное снятие защиты;
Тревожные сигналы подаются светодиодными лампами и сиреной;
Запуск мотора возможен как дистанционный, так и автоматический;
Взаимосвязь с блоками центрального замка производится совместно;
Для управления замком багажного отсека создан специальный канал;
Присутствует включение охраны на автоматической основе;
Возможность настройки таймера выключения салонного света;
Охрана машины производится даже с включенным двигателем.

Запуск двигателя

Сигнализация Scher-Khan Magicar V позволяет запускать двигатель автомобиля с помощью брелока управления. Для этого необходимо нажать кнопку II брелока и удерживать ее в течение 2 секунд (длинное нажатие). В таком режиме сигнализация переходит в режим охраны, двери автомобиля запираются, а двигатель запускается. Продолжительность работы мотора можно запрограммировать на различные временные периоды:

5 минут;
15 минут;
25 минут;
45 минут.

Запуск двигателя сопровождается несколькими индикаторами подтверждения удачного исполнения запроса:

сигналом сирены
звуковым сигналом брелока;;
вспыхиванием «аварийки»;
5-кратным загоранием фар на дисплее брелока

Если запуск двигателя не удастся, то система повторит попытки еще максимально 2 раза. Если и после них запуск двигателя не удается, то сигнализация переходит в штатный режим.

Для того чтобы начать движение автомобиля, водителю при запущенном с брелока двигателе необходимо открыть двери, вставить ключ зажигания и повернуть его в положение ON. Для этого у водителя есть 20 секунды после открытия дверей. Если в этот период ключ не повернут в нужное положение, то система автоматически заглушит мотор.

Сигнализация может не запустить двигатель по нескольким причинам:

мотор уже заведен;
зажигание уже включено;
двери или багажник открыты;
не выполнен режим резервирования для автомобилей с МКПП (рычаг управления не переведен в нейтральное положение).

Поэтому для того, чтобы автоматически запустить двигатель, предварительно водителю автомобиля с МКПП необходимо после остановки:

установить рычаг коробки в положение «Нейтраль», не заглушая двигатель;
закрыть капот и багажник;
нажать кнопку II на брелоке;
повернуть ключ зажигания в выключенное положение и вытащить его (двигатель продолжит работу);
выйти и захлопнуть дверь (движок заглохнет).

SCHER-KHAN LOGICAR

Последняя модель также проста в управлении. Для настройки автозапуска достаточно:

Включить на брелоке таймер одновременным нажатием на II и IV.
Выставить необходимое время, войдя в режим программирования долгим зажатием I + IV.
Для активации запуска двигателя по времени 10 раз подряд нажимаете на IV.
Можно выставить время включения мотора 1 раз в сутки (I), в 8 часов (II), 4 часа (III) и с промежутком в 2 часа (IV).
После установки параметров, включаете таймер, зажав II и IV ненадолго.

В инструкции к автосигнализации подробно описаны способы выставления запуска по температуре, а также настройки прогрева двигателя. При этом они не сильно отличаются от вышеописанных моделей.

Режим охраны

Для того, чтобы включить режим охраны, для начала следует выключить двигатель и закрыть все двери и багажник машины. Так, вам следует нажать кнопку «1» на брелоке управления. Сразу после этого устройство безопасности само активирует режим охраны на всех элементах автомобиля: стартер будет заблокирован до того момента, пока вы сами не уберёте блокировку, также будут заблокированы и замки дверей.

Чтобы убедиться в том, что «Шерхан Магикар 5» успешно перешёл в режим охраны, система должна показать вам ряд сигналов:

Однократное срабатывание сирены;
Однократное срабатывание аварийного светового сигнала;
Начнёт мигать светодиодный индикатор, частота мерцания составит 1 раз за секунду;
Синхронное пятикратное моргание фар;
Однократный короткий сигнал от самого брелока.

Другие полезные функции

Множество полезных функций имеет сигнализация «Шерхан Магикар 5». Инструкция по эксплуатации позволит водителю выбрать полезные для себя режимы.

Бесшумный охранный режим передает сигнал тревоги только на брелок владельца машины. Взломщик думает, что в авто нет сигнализации. Это позволяет взять его с поличным.

Если у водителя есть маленькие дети, можно включить режим безопасной поездки. Когда машина начинает движение, все двери блокируются.

Есть функция турботаймера. Этот режим позволяет двигателю работать еще некоторое время даже при выключенном ключе зажигания и постановке машины в охранный режим. Это нужно для автомобилей с турбиной. Такой режим увеличивает продолжительность работы оборудования.

Создание кода PIN 1

Если по какой-то причине воспользоваться брелоком водитель не сможет, снять систему с охранного режима можно при помощи PIN 1. Его задает владелец транспортного средства самостоятельно из 2 или 4 цифр. Каждый элемент кода может быть установлен в диапазоне от 1 до 4.

«Шерхан Магикар 5», инструкция по эксплуатации которого изучается водителем, имеет определенную последовательность задания PIN 1. Оборудование снимают с режима блокировки и открывают машину. Ключ в зажигании нужно повернуть в положение «ON», но мотор при этом не надо заводить. На брелоке зажимают кнопки II и IV. Единожды прозвучит сирена, и мелькнут фары.

В течение 4 секунд нужно нажать любую из кнопок. Ее номер будет прописан к первой цифре кода. Прозвучит аналогичное число сигналов. Таким же образом программируются остальные цифры кода. После завершения процедуры система выйдет из этого режима. Прозвучат 2 сигнала сирены, последует 2 вспышки фар.

Не предусмотрено спецификацией монтажных работ

монтаж дополнительных концевых выключателей при отсутствии установленных штатно;
монтаж центрального замка, если не было штатно;
коммутация дополнительных устройств не входящих в полную комплектацию сигнализации;
установка и согласование дополнительного оборудования для блокирования двигателя;
монтаж дополнительных опций;
из раздела «комфорт»;
поэтапное открывание дверей не поддерживаемое CAN-модулем;
функция «турботаймер», без функции автозапуска;
открытие багажника с брелока-пейджера.

По желанию владельца, все дополнительные работы могут быть скалькулированы и выполнены за отдельную оплату.

Возможные неисправности

Неисправности и ошибки, которые могут возникнуть в работе автосигнализации:

Сложности в передаче сигналов. Проблема может быть обусловлена неисправностью коммуникатора или разрядом батарейки. Надо поменять источник питания. Если проблема осталась, то неисправный брелок необходимо разобрать и проверить целостность его внутренних составляющих. Следы загрязнений и влаги удаляются с использованием сухой ватки, устройство необходимо просушить, поврежденные контакты перепаиваются.
Неисправности в работе приемопередатчика также могут привести к сбоям в отправке сигналов. Необходимо удостовериться в правильности монтажа устройства, а также целостности провода, по которому оно подключено. Если электроцепь повреждена, ее необходимо заменить. Не допускается восстановление кабеля методом скрутки — только пайка.
Повреждение электроцепей. Для поиска вышедшей из строя линии потребуется специальный тестер.
Срабатывание сирены без причины может быть обусловлено неправильной настройкой контроллера чувствительности. Для устранения этой проблемы данный параметр надо отрегулировать.
Неисправности в работе микропроцессорного блока. Определить программную или аппаратную ошибку самостоятельно без использования диагностического оборудования практически невозможно. Единственное, что может сделать пользователь — визуально проверить целостность колодки подключения блока, а также осмотреть его плату. Модуль может работать некорректно по причине воздействия влаги на внутренние компоненты, для устранения такой проблемы плату необходимо просушить. Если повреждены контакты на разъеме блока, колодку придется перепаять.

Инструкция по эксплуатации автосигнализаций Шерхан Логикар 5i и Магикар 5

Общая информация.
Руководство по эксплуатации.
Перечень штатных функций.
Технические параметры комплектующих элементов.
Программирование брелока.
Алгоритмы постановки под охрану, активация, деактивация.
Управление каналами.
Дистанционная активация, деактивация.
Самостоятельное программирование брелока.
Основные меры по безопасности при установке сигнализации.

Вывод

Из рассматриваемых видов охранных систем однозначное предпочтение у Шерхан Логикар 5i. Это универсальная сигнализация для установки на автомобили легкового, грузового классов. Широкий набор опций из коробки, надежность, хорошее соотношение цена-качество.

Актуальность Шерхан Магикар 5 и предыдущих версий утрачена ввиду устарелости моделей. По техническим характеристикам они не способны защитить от стороннего подключения, перехвата импульсов.

Технические характеристики

Основные характеристики сигналки для авто Scher Khan:

продолжительность сигналов при включении тревожного режима — 30 сек;
для защиты транспортного средства сигнализация использует охранные зоны — замки дверей, капота и багажного отделения, электроцепи системы зажигания;
монтаж возможен на автомобили с питанием бортовой сети от 9 до 18 вольт;
при включенном режиме охраны Шерхан Магикар А потребляет около 20-35 мА;
работа автосигнализации возможна при температуре от -40 до +85 градусов;
масса микропроцессорного блока — 270 грамм;
для питания основного коммуникатора потребуется блок на 1,5 В, дополнительно — на 6 вольт;
срок службы батарейки в главном пульте составляет около 6 месяцев, в запасном — 3 года в среднем;
передача сигналов осуществляется на рабочей частоте 433 МГц.

Все технические особенности

установкой предохранителей замедленного действия с учетом схемы подключения;
использованием внутренних сгораемых резисторов при превышении тока;
установкой внутренних транзисторов ;
использованием направленных диодов на случай изменения направленности тока;
установкой варисторов для защиты от перепадов напряжения или при создании импульсных помех.

В режиме тревожного сигнала сигнализация Шерхан 5 может работать по одному из трех вариантов:

звуковая сирена (непрерывный сигнал, длительностью 30 секунд);
оптический сигнал (срабатывает через аварийную сигнализацию, звук прерывистый с частотой 1 Гц в течение 30 сек.);
сигнал по радиоканалу (временной интервал звукового оповещения 100 сек., сам звук прерывистый с частотой 0, 35 Гц).

Одновременно с общей охраной автомобиля инструкция по эксплуатации указывает на наличие дополнительных барьеров защиты, в частности:

Объекты под охраной . Датчики контроля открытия дверей, багажника, капота, удара. При попытке открытия раздается сигнал тревоги (30 сек.) с невозможностью отключения после постановки в режим охраны.
Радио канал связи с системой . Обеспечивает постоянно изменяемое кодирование передаваемого сигнала.

Питание потребителей обеспечивается следующими источниками:

Процессорный блок – автомобильным аккумулятором – 12В.
Брелок-коммутатор – встроенная батарея класса «ААА» – 1,5В.
Кнопочный брелок – 2 встроенные батареи класса «CR2025» – 6В.

Для настройки рабочих режимов и полноценного использования охранной системы следует снять защиту от разряда батареи брелоков, и познакомиться с символикой и назначением кнопок. Если не работает брелок, удаляется прокладка между контактом и батареей. Началом работы станет подтверждающая характерная мелодия.

Регулировка датчика удара

Датчик удара оповещает владельца автомобиля о происшествии с автомобилем в то время, когда машина находится на стоянке с включенной сигнализацией.

Датчики сигнализации Scher-Khan Magicar V двухуровневые: при слабом воздействии подается 4-кратный звуковой сигнал и 4 раза вспыхивает аварийная сигнализация. При сильном ударе брелок переходит в режим тревоги, длящийся 30 секунд — 30 вспышек «аварийки» и 30 коротких звуковых сигналов. Датчики удара можно включить или выключить, нажав комбинацию кнопок I и III и удерживая их 2 секунды.

Регулировка датчика удара помогает избежать ложных срабатываний датчика оповещения об аварии, так как при чувствительном датчике даже проезд соседнего автомобиля может ложно восприниматься системой как аварийный удар. Для регулировки чувствительности датчиков необходим физический доступ к ним, узнать о расположении датчиков удара можно на сервисной станции. На самих датчиках установлены регуляторы, поворот по часовой стрелке повышает чувствительность, против часовой — снижает вплоть до полного отключения датчика.

Подключение сигнализации Шерхан своими руками

Процессор размещается в скрытом месте салона и крепится пластиковыми хомутами или саморезами. Его нельзя устанавливать под капотом, где он будет подвержен влиянию высокой температуры и внешней среды.
Антенну нужно крепить вверху лобового стекла на расстоянии не менее 5 сантиметров от металлических деталей кузова. Провод от нее можно спрятать под обшивкой стойки.
Сирену нужно ставить под капотом так, чтобы в ее раструб не попадала грязь и вода. Место ее установки должно быть таким, чтобы ее невозможно было достать, не открывая капот.
Концевики на капоте и багажнике нужно защитить от воды и расположить так, чтобы в закрытом положении у них оставалось 5 мм свободного хода.
Датчик удара жестко крепится к кузову в салоне. Его следует монтировать так, чтобы оставить возможность доступа для регулировки чувствительности.

Провода прокладываются в местах прохождения штатной проводки

Особое внимание следует обратить надежности электропитания. От качества контактов и целостности проводов зависит работоспособность автосигнализации и сохранность автомобиля

Настройка сигнализации Шерхан

После подключения «Шерхан» владелец может подстроить ее режимы в соответствии с собственными предпочтениями. Настройка чувствительности датчика удара осуществляется ручкой регулятора. Поворот по часовой стрелке увеличивает чувствительность, против часовой — уменьшает. На автомобиле с МКПП нужно обязательно включить режим «резервирования», предотвращающий автозапуск двигателя при включенной скорости.

Видео по настройке сигнализации

С подробностями настройки автосигнализации «Шерхан» для чайников можно ознакомиться ввидеоролике.

Как сбросить настройки

Сброс настроек охранных комплексов Шерхан (начиная от модификации Scher-Khan 3) выполняется при помощи кнопок, расположенных на брелоке. Поскольку в сигнализациях применяется таблица программирования, состоящая из 2 разделов, то операция выполняется в 2 этапа. Процедура одновременного обнуления всех параметров конструкцией оборудования не предусмотрена.

На части охранных комплексов используется методика обнуления значений при помощи кнопки программирования или ввода числового пароля. В ранних модификациях (например, «Магикар 2») операция производится при помощи ряда 2-позиционных переключателей, расположенных на задней стенке корпуса. Возврат к заводским параметрам подразумевает перевод тумблеров в положение «выключено».

Меню № 1

Чтобы обнулить первую таблицу (программируемую сочетанием клавиш «1» и «2»), необходимо:

Войти в режим корректировки функций, удержав в нажатом состоянии на протяжении 2 секунд кнопки «1» и «2». При корректном выполнении команды однократно срабатывает клаксон или сирена, одновременно подается вспышка внешней светотехникой (подключенной к охранному оборудованию).
Выполнить 3 кратковременных последовательных воздействия на клавишу «3». Каждый раз должен подаваться короткий гудок сиреной и мигает внешнее освещение.
Подождать, пока после третьего нажатия пройдет 5-7 секунд: задержка необходима для автоматического возврата значений к заводским параметрам. Подтверждением является тройной короткий сигнал ламп, дополненный троекратным срабатыванием сирены.

Меню № 2

Вторая таблица очищается по аналогичному алгоритму, для вызова режима программирования применяется 2-секундное удержание кнопок «2» и «4». Порядок действий стандартен для сигнализаций «Магикар» А, 5, 6 или 7. В модификациях Jungle или Vegas используется общая таблица программирования, которая удаляется по 2 методикам (в зависимости от изначального программирования центрального блока).

Для удаления значений без использования кода требуется выполнить следующие шаги:

После активации зажигания в течение 5 секунд произвести троекратное нажатие на переключатель Valet.
После подачи вспышки световой сигнализацией выполнить еще 3 нажатия на кнопку (интервал между воздействиями находится в диапазоне от 1 до 3 секунд).
Подождать 3 секунды, которые необходимы для удаления настроек.

Если владелец установил сброс с помощью пароля, то после включения зажигания производится ввод его первой цифры (нажатиями на переключатель). Затем водитель ожидает 3 секунды, после вспышки ламп светотехники набирается второй символ. При корректном пароле происходит одиночная вспышка, если допущена ошибка, то лампы мигнут дважды. Предусмотрено 3 попытки ввода кода, если все числа окажутся ошибочными, то включается 30-минутный таймер, блокирующий функцию запроса пароля.

После получения подтверждения корректности кода выполняется тройное воздействие на кнопку Valet. Конструкция сигнализации допускает интервал между нажатиями в диапазоне от 1 до 3 секунд. Каждая операция сопровождается работой ламп светотехники. После 3-секундной паузы, в течение которой запрещено нажимать на клавиши коммуникатора, происходит возврат настроек к исходным параметрам. Подтверждением является тройная вспышка ламп.
