Как проверить строительный уровень на точность? как откалибровать и настроить уровень в домашних условиях?

Настройки уровня

Некоторые уровни с пузырьком имеют возможность регулирования. Это 2 малозаметных винтика по обе стороны пробирки. В корпусе под ними спрятаны пружины, которые выставляют колбу по нужному уровню, их проверяют собственноручно.

Как демонстрирует практическая деятельность, редкий механизм настроен на самом деле грамотно. К тому же даже налаженный уровень может сбиться, если его роняют, от смены температур и влаги, или банально от времени.

Чтобы настроить строительный прибор подобного вида, необходимо осуществить следующие действия:

Подобрать максимально гладкую плоскость, лучше на уровне глаз, чтобы настройка была комфортной. Эксперты советуют осуществлять работы в левом углу здания, подобрав тот участок стенки, где функционировать удобно.
От угла отойти приблизительно 3−5 см, вбить гвоздь так, чтобы он хорошо рассматривался.
Уровень необходимо одной стороной прислонить к гвоздю, прижать к стене, после этого можно демонстрировать строительный уровень. Здесь же прочерчивают линию. Уже после этого уровень устанавливается другим окончанием, операция повторяется.
В том случае, если линии целиком сошлись, механизм настроен грамотно. Если направления разойдутся, значит, процедуру необходимо сделать ещё раз либо простым карандашом установить оценку в том участке, где завершаются эти две проведённые линии посередине. Затем проводится чёрточка, уровень прикладывают одной стороной, вся операция повторяется. Непосредственно в таком состоянии и подкручивается колба.
Производится настройка горизонтального положения по этой же схеме, что и для вертикального.

Для регулировки уровня используются самые элементарные приборы, обычно практически никакого навыка либо сложных операций применять не нужно. Необходимо исполнять порядок операций, работать тщательно. Определённые виды уровней не требуют настройки.

Если такая проверка продемонстрировала иной итог, подкрутите винтик с проблемной стороны и вновь проведите такое исследование. Для отвесной колбы измерения похожи, только одно отличие: вращать механизм нужно немного по-другому, применить к плоскости сначала одной стороной, а затем той, которая при измерении смотрела на пользователя. То есть уровень нужно повернуть вокруг собственной оси относительно пола. А результат анализируется подобным же способом.

Как научиться пользоваться третьей колбой на уровне

Трудности эксплуатации пузырькового уровня возникают, когда пользователь пытается понять, для чего нужна третья колба на приборе, и как ею пользоваться. Чтобы научиться правильно пользоваться уровнем с тремя колбами, нужно понимать, что она предназначена для проверки наклона поверхности и прочерчивания линии под необходимым углом к горизонтальной или вертикальной плоскости. Если простыми словами, то она является угломером.

Если на приборе имеется третья колба, тогда можно узнать угол отклонения измеряемой поверхности. На дешевых моделях измерителей можно измерить или «отбить» угол 45 градусов (так как устройства не регулируются), а если на инструменте установлен поворотный механизм с градировочной шкалой, то можно узнать произвольный показатель наклона.

Принцип работы такого механизма следующий:

Колба поворотная устанавливается на нужный показатель, что осуществляется путем ослабления винтов
Чтобы установить колбу на нужный показатель, необходимо ориентироваться на градуированную шкалу. При перемещении колбы, каждый шаг фиксируется защелкой для точности показаний
Прибор прикладывается к поверхности, угол которой нужно определить. При этом положение пузырька говорит о том, соответствует ли эта плоскость необходимому углу или нет

Это интересно! По стандарту на регулируемых и нерегулируемых уровнях установлен угол, равный 45 градусам.

Как нужно пользоваться рассматриваемыми приборами, подробно показано в видео инструкции ниже.

https://youtube.com/watch?v=VTYRiHffCYQ%3F

Как видно, научиться пользоваться инструментом совсем не трудно. Главное, что необходимо выполнить перед применением — это проверить и настроить при необходимости уровень. Многие этого не знают, поэтому после применения инструмента, визуально видно, что закрепленная полочка, картина или выложенная стена имеют отклонения. Это происходит по причине того, что мастер перед применением инструмента не проверяет его на точность

Следите за тем, что покупаете, и чем пользуетесь, что особенно важно для измерительных инструментов

Публикации по теме

Как правильно пользоваться строительным гидроуровнем

Виды строительных угольников — назначение, применение и выбор

Как пользоваться мультиметром при измерении электрических величин — виды, назначение и функции прибо…

Как работает толщиномер и его разновидности

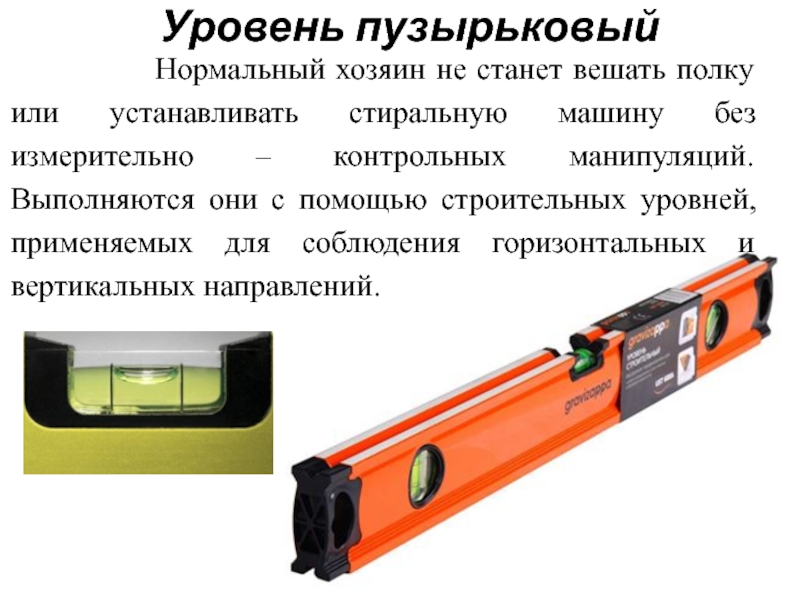

Реечный уровень

Принцип работы этого контрольно-измерительного инструмента основан на пузырьке воздуха, помещенного в подкрашенную жидкость. На колбочке имеются специальные отметки, которые указывают на положение пузырька относительно уровня горизонта – именно по этим отметкам производятся необходимые измерения.

Как правило, современный реечный уровень оснащается тремя такими пузырьками – один из них, расположенный посередине, предназначен для контроля горизонтальных линий, другой, размещенный на одном из концов рейки, контролирует вертикаль, а третий, установленный под наклоном, служит для проверки плоскостей и линий, располагающихся под углом. Этот пузырьковый индикатор, которым оснащаются профессиональные строительные уровни, имеет возможность регулировки, что позволяет производить измерения и контроль любых наклонных плоскостей.

Реечный уровень

Кроме формы сечения рейки этот тип уровней может иметь разную длину. Для контрольно-измерительных работ, которые преследуют разные цели и проводятся в различных условиях, диапазон размеров реечного уровня может варьироваться от 200мм до 2500мм.

Как проверить строительный уровень и убедиться в правильности его показаний? Нет ничего проще. Устанавливаете сначала одной стороной, а потом другой – если эти показания совпадают, значит уровень качественный и его смело можно приобретать. Таким способом необходимо проверить каждый пузырек этого инструмента в отдельности.

Проверка без ровной поверхности

Если вы не уверены что поверхность ровная или вам на глаз тяжело сориентироваться по отступу пузырька от правой и левой рисок, можно применить способ спички или сверла.

Кладете в магазине уровень на любой прилавок (не обязательно ровный). Подсовываете под одну из сторон спичку или тонкое сверло.

После чего начинаете его двигать так, чтобы подвести край пузырька в плотную к одной из рисок.

Делаете метку карандашом. Поворачиваете уровень в горизонтали на 180 градусов и выставляете по меткам на свое место. Сверло должно остаться ровно там же, где и было. При качественном инструменте показания будут идентичными.

Электронные уровни

Электронный уровень выступает более продвинутым, улучшенным вариантом пузырькового приспособления. У него есть два привычных блока для контроля горизонтали и вертикали. Роль третьей выполняет электронный блок с гироскопами. Когда уровень размещается на контрольной поверхности, на экране выводится величина ее наклона. Он равен нулю при горизонтальной и 90 при вертикальной плоскости.

У электронного уровня есть система калибровки. Она может быть автоматической у дорогих моделей. У бюджетных для проведения настройки предусмотрена отдельная кнопка. Когда уровень покупается в магазине, его показания не идеальны. В зависимости от того, в каком направлении корпуса прибор прикладывается к поверхности, на дисплее отображаются разные углы наклона.

Калибровка электронного уровня занимает меньше минуты. Процедура проводится согласно инструкции производителя. Для гарантированной точности измерения придется найти идеально горизонтальную плоскость. В квартире это может быть листовой кусок пенопласта, погруженный в ванной. На стройплощадке его помещают в корыто для раствора.

Проверка уровня в домашних условиях

Как только вы придете домой, следует произвести более детальную проверку измерительного прибора.

Проверяем по вертикали

Для этого нужно начертить идеальную вертикальную линию. Сделать это можно при помощи отвеса. Закручиваем шуруп в стену на нужной высоте. К нему привязывают нить с грузом на конце, при этом нить должна быть немного длиннее самого уровня. Как только отвес войдет в состояние покоя, нужно сделать две отметки вверху и внизу.

Вместо отметок можно вкрутить два самореза. К шляпкам крепежей прикладываем прибор и наблюдаем за пузырьком, он должен находиться строго посередине. Если это не так и имеется смещение, то можно смело идти в магазин и обменивать инструмент на другой.

Как проверить горизонт

Для того чтобы проверить прибор по горизонтали, нужно приобрести гидроуровень. Еще нам понадобится два листочка бумаги. Гидроуровень – это две емкости, соединенных между собой прозрачной трубкой, на которой есть специальные метки. Это самый недорогой строительный инструмент, который можно купить в любом специализированном магазине.

Идеальный горизонт выставляют гидроуровнем, следующим способом:

на стену наклеить два листочка друг напротив друга, закрепить можно скотчем;
налить в уровень воду, так чтобы она доходила до средней черты в каждом сосуде;
скотчем закрепить сосуд на первом листе бумаги и фиксируем в нем уровень воды;
со второй колбой нужно проделать такие же манипуляции, стараясь, чтобы уровень воды выровнялся в двух емкостях;
как только уровень выставлен, на бумаге отмечаем метки;
приложить пузырьковый уровень строго по меткам, если пузырек находится ровно на середине – уровень хороший.

Что значат деления на колбах

Большинство делений на строительном уровне начинающему пользователю вполне понятны. На различных моделях встречается знакомая линейка для измерения расстояний или откладывания отрезков. Отдельные производители предлагают смещающиеся блоки для разметки отверстий по шаблону.

Больше всего вопросов вызывают деления на строительном уровне, увиденные на цилиндриках с пузырьками внутри. Что это за отметки – рассмотрим ниже.

Маркировочные метки, нужные для определения верности горизонта. При прикладывании прибора на ровной поверхности воздух в соответствующей колбе разместится строго между рисками, края пузырька подходят к ним вплотную.
Метки погрешности. Расположены за рисками верности горизонта, ближе к краям колбы. Присутствуют у изделий средней и дорогой категории. К каждому из них прилагается инструкция, где приводится цена деления. При смещении пузырька к таким меткам можно определить наклон поверхности в миллиметрах на погонный метр.

Проверка по вертикали и горизонтали

Проверка и настройка прибора по вертикали может проводиться с применением обычного отвеса. Сначала необходимо самому выделить место, вбить гвоздик либо ввинтить саморез. Затем к нему привязывается нить с отвесом. Внизу и наверху вкручиваются ещё два самореза, шляпки у них должны затронуть нити, она должна соскальзывать по их плоскости.

Саморезы должны располагаться таким образом, чтобы шляпки имели положение, параллельное к уровню земли.

Потом уровень приставляется к нитке, осматривается состояние пузырька. В случае, если он располагается посередине, то уровень выставлен грамотно, когда отсутствует — требуется его немного поправить. Если практически никакие манипуляции по настройке уровня не могут помочь, это механизм дефектный, использовать его невозможно.

По горизонтали контроль оснащения начинается с поиска безупречной горизонтальной линии, несомненно, поможет в этом гидроуровень. Приобрести его можно в любом строительном торговом центре, цена оснащения невысокая, однако его можно применять для разных работ в дальнейшем.

Как проверить строительный уровень? Проверка по горизонтали выполняется следующим способом:

Гидроуровень необходимо наполнить водой, жидкость в колбочках должна стоять на средней оценке.
Затем необходимо взять 2 листка обыкновенной бумаги, закрепить их к плоскости бетонной стены монтажным скотчем. Положение их должно быть синхронным, на плоскости бумаги прочерчиваются направления, к которым и будет потом прибавляться строительный уровень.
Одна колба прикладывается к имеющемуся листу, устанавливается пометка у ее положения. Можно применять штатив для её крепления. Если работу осуществляют двое, в таком случае вопрос крепежа решается ещё легче: 2-ой человек будет держать колбу в нужном состоянии.
Вторая колба прикладывается к листку, производится пометка таким образом, чтобы все без исключения отметки на бумаге и от воды выступали вровень.
Прикладывается уровень, обследуется состояние пузырька. В случае, если он располагается в середине, то уровень выставлен грамотно. В дальнейшей настройке нет необходимости. Если пузырёк сдвинут, то следует осуществить настройку уровня.

Для того чтобы определить верное состояние в пузырьковом приборе, необходимо осуществить заблаговременную настройку. Ровным счётом ничего сложного тут нет, однако все воздействия необходимо осуществлять постепенно, для того чтобы настройка была предельно чёткой, а в перспективе не появилось трудностей с использованием уровня.

Именно пузырьковый прибор в виде планки разного размера используется чаще всего. Он удобен в применении, специальных познаний для использования не требуется. Для исполнения работы следует приготовить не так много:

пузырьковый уровень;
ватерпас;
обычный карандаш;
железную либо древесную линейку;
гвоздь.

Как настроить строительный пузырьковый уровень

Если проверка продемонстрировала, что прибор предоставляет неверные показания, необходимо провести настройку пузырькового уровня. Большинство инструментов оснащены специальными регулировочными винтами, расположенными по краям капсул. Самый простой алгоритм настройки выглядит так:

прибор прикладывают к стене и карандашом отчерчивают линию по его верхнему или нижнему краю;
запоминают положение пузырька;
приспособление переворачивают и повторно прикладывают к тем же отметкам;
проводят проверку пузырька и убеждаются в том, что он отклонился от прежнего положения.

Дальше для настройки необходимо взять тонкую отвертку и аккуратными движениями провернуть специальные винты. Чтобы отрегулировать пузырьковый строительный уровень по горизонтали, нужно постоянно прикладывать его к нанесенным отметкам, проверяя капельку в капсуле. После того, как последняя встанет ровно между отметок на стенках, и не изменит свое положение при переворачивании прибора, настройку можно будет считать оконченной.

Для настройки уровня необязательно выбирать идеальную поверхность, она должна быть просто ровной визуально

Таким же способом можно провести проверку и отрегулировать строительный пузырьковый уровень по вертикали. На стене также вычерчивают контрольные линии либо подвешивают вдоль нее шнуровой отвес. Дальше необходимо выполнить настройку винтов, пока пузырек не займет центральное положение в ампуле.

На этапе проведения проверки можно сразу же установить примерную погрешность устройства. Для этого:

прибор прикладывают к стене и сначала добиваются размещения пузырька по центру;
отчерчивают линию;
процедуру повторяют для другой стороны.

Если прибор не врет, линии совпадут между собой без дополнительной настройки. При наличии погрешности понадобится замерить расстояние между отметками, оно покажет, как сильно ошибается инструмент. В соответствии с этим можно будет понять, как именно настроить строительный пузырьковый уровень с винтами и насколько нужно их подкручивать.

Настройки уровня

Чтобы настроить строительный прибор подобного вида, необходимо осуществить следующие действия:

Подобрать максимально гладкую плоскость, лучше на уровне глаз, чтобы настройка была комфортной. Эксперты советуют осуществлять работы в левом углу здания, подобрав тот участок стенки, где функционировать удобно.
От угла отойти приблизительно 3−5 см, вбить гвоздь так, чтобы он хорошо рассматривался.
Уровень необходимо одной стороной прислонить к гвоздю, прижать к стене, после этого можно демонстрировать строительный уровень. Здесь же прочерчивают линию. Уже после этого уровень устанавливается другим окончанием, операция повторяется.
В том случае, если линии целиком сошлись, механизм настроен грамотно. Если направления разойдутся, значит, процедуру необходимо сделать ещё раз либо простым карандашом установить оценку в том участке, где завершаются эти две проведённые линии посередине. Затем проводится чёрточка, уровень прикладывают одной стороной, вся операция повторяется. Непосредственно в таком состоянии и подкручивается колба.
Производится настройка горизонтального положения по этой же схеме, что и для вертикального.

Как выявить отклонение?

Еще на этапе выбора и покупки товара в магазине должна проводиться его проверка на точность. Выявить отклонения можно несколькими способами. Например, можно сравнить показатели выбранного уровня с показателями одного или двух других уровней. Рекомендуется это сделать путем прикладывания приборов по очереди к одной той же горизонтальной или вертикальной поверхности. Если показатели выбранного уровня отличаются от показателей двух других, то это значит, что первый работает с отклонениями.

Если уровень уже был в употреблении какое-то время, то его необходимо проверить на правильность показаний, чтобы избежать негативных последствий работы с таким прибором. Проверка проводится для всех плоскостей: вертикальной и горизонтальной.

Горизонтальная плоскость

Необходимо положить уровень на условно ровную поверхность, при этом рама прибора не должна шататься на неровностях. Нижняя рабочая сторона должна плотно прилегать к измеряемой поверхности – в таком положении фиксируется расположение пузырька воздуха относительно шкалы колбы. Затем уровень разворачивается на 180 градусов и прикладывается к этой же поверхности рабочей стороной. Вновь фиксируется расположение пузырька воздуха относительно линий обозначения. Если первые показания не совпадают со вторыми, то уровень неисправен и нуждается в настройке.

Вертикальная плоскость

Проверка уровня на предмет точности измерения вертикальной плоскости производится аналогичным образом. Единственное отличие заключается в том, что прибор не разворачивается, а переворачивается и прикладывается не рабочей стороной, а противоположной. Отличия в показаниях также укажут на то, что уровень сбит.

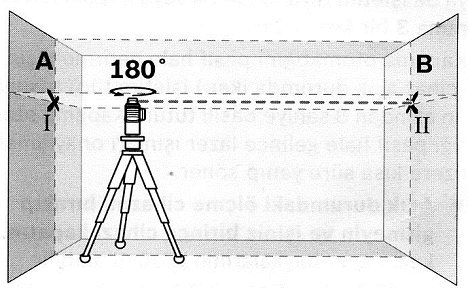

Лазерный строительный уровень

Лазерные строительные уровни – самые современные и точные, но и самые дорогие. Самые бюджетные варианты стоят столько же (или больше), сколько профессиональные пузырьковые уровни. Но это компактное устройство, которое крепится к любой поверхности и имеет дальность действия до 100 метров. Лазерные уровни позволяют идеально выставить прямую, некоторые модели имеют функцию развертки направления в плоскости, есть перекрестные модели с 2 и более (до 10) линиями, при помощи которых можно выполнить любые работы. Единственный их недостаток — большая цена.

Мировым лидером в производстве лазерных уровней является немецкая фирма Bosch — она выпускает огромную линейку лазерных уровней. К компактным моделям относиться модель Bosch PPL5.

Лазерный уровень Bosch PPL5 имеет компактные размеры

Данное устройство довольно компактное, в чем можно убедиться посмотрев видео.

Лазерный уровень можно закрепить на стенe, а по направляющей клеить плитку на стены в бане или сауне.

Клейка плитки на стены по лазерному уровню

Если вы не являетесь профессиональным строителем, тонет необходимости покупать дорогие уровни, к которым относится продукция фирмы Bosch. Если вам нужен лазерный уровень лишь для постройки одной-единственной бани, то вполне можно купить лазерный уровень в Китае. Цена такого уровня на eBay составляет всего 8-9 долларов, а доставка в Россию бесплатная.

Китайский лазерный уровень с рулеткой (щелкните по картинке для увеличения)Для работы лазера потребуется три батарейки типа «таблетка»

На что смотреть, если покупаешь строительный уровень

Корпус

При выборе инструменты в первую очередь обращайте внимание на корпус, так как он должен быть с толстыми стенками, которые имеют толщину минимум в 0.2 см, или лучше литым. Если на торцах есть вставки, то будет сложно «на глаз» определить толщину металла, и по этой причине стоит ориентироваться на вес устройства

Тонкостенные уровни очень легкие и их в прямом смысле можно продавить пальцами. Даже тавровые рейки не все имеют большую жесткость по сравнению с прямоугольными профилями. Многое в качестве инструмента будет зависеть от компании-производителя.

Дефект в виде сгиба профиля может появиться, если вы носите инструмент не в отдельном чехле, а в обычной сумке, где лежат множество других инструментов. Будет отлично, если по краям устройство установлены прорезиненные противоударные вставки (да-да, именно резиновые, но никак не из пластика). Дело в том, что если уровень упадет, то пластик просто отколется. Для домашних нужд вам хватит инструмента с длиной в 0.6 метра. Очень полезным будет наличие магнитных вставок, а если есть и отверстия для блоков розеток на 220 В, то это в разы упростит работу электрика.

Да, конечно, можно купить несколько устройство с разной длиной и разными усовершенствованиями, к примеру, один маленький уровень для того, чтоб устанавливать розетки, второй чуть больше и для установки больших распределительных щитков, кабельных каналов и коробов.

Колба

Если проверить строительный уровень своими руками, то обычно в качестве заполняющей жидкости можно обнаружить этанол. Дело в том, что он не будет замерзать при отрицательных температурах и за счет низкого уровня вязкости дает возможность воздушным пузырькам быстро перемещаться внутри колбы уровня. После того, как будет проведена откачка жидкости, воздушный пузырек увеличивается в размере. Так вы сможете подогнать его по размеру под самые риски. Полученную в визире дырочку следует потом заклеить термоклеем. Если вы переборщите с размерами, то тем же шприцом обратно закачайте жидкость в капсулу и тогда пузырек станет меньше.

Сама колба может быть вклеена или же иметь регулировки винтами. Сложно сказать, какой из методов крепления лучше, так как у обоих есть свои достоинства и недостатки. У дорогих инструментов чаще всего нет регулировочных винтов, к примеру, у Капро. Зато в этой марке есть пожизненная гарантия на то, что колба останется целой, и сделана она из акрилового стекла. Помимо этого, если спустя время такой уровень начнет привирать, то его обязательно поменяют на новый, если не будет механических повреждений профиля.

Еще один параметр выбор – это количество колбочек. Чаще всего вам будет хватать и двух штук – вертикальная и горизонтальная колбы, а вот те, что показывают вам угол на 45 градусов, могут и вовсе не пригодится за все время использования. Если вы часто занимаетесь ремонтными работами и не только у себя дома, то цена на профессиональный уровень, который будет покрывать все ваши нужны, может выйти немалая. А вот наиболее главный параметр, от которого и будет зависеть конечная стоимость – коэффициент допустимой погрешности. Дешевые устройства имеют погрешность до 0.5 см на каждый метр, а дорогие лишь до 0.001 см на каждый метр. Этот параметр нельзя никак настроить и исправить вручную.
