Электрика в квартире: схема электропроводки в квартире, монтаж, выбор типа защиты

Почему нужно менять проводку

Когда приходит понимание, что проводка сделана не так, как хотелось бы или не из того материала, сразу возникает вопрос о том, так ли необходима замена проводки во всей системе. Ведь хочется просто чинить и дорабатывать, а не менять сразу всё, даже несмотря на то, что второй вариант нередко оказывается дешевле первого. И это не все его преимущества.

Чтобы найти ответ на этот вопрос, для начала стоит рассмотреть систему, которая использовалась для проведения проводки в домах раньше и наверняка продолжает работать в большинстве домов и сегодня.

Системы разводки: современные и устаревшие

Начать стоит с заземляющих контуров, которые не считали необходимым атрибутом. Все сети создавались по одной и той же схеме TN-C – при нём рабочий ноль и земля уводились на один провод ещё на раздающей электричество станции. У этого способа есть преимущества:

Монтировать просто.
Расход материала значительно уменьшается.

*(По этой схеме можно легко разобраться в том, как работает схема TN-C)

Все розетки опутывались фазовым и нулевым проводами, завязывая их с остальными в узлы. И из-за этого при излишней нагрузке риск короткого замыкания повышался в разы. А также это создавало проблемы для работы УЗО. Из-за большого риска, такая система уже не используется и её рекомендуется заменять чем-то более современным – схемами TN-S или TN-C-S.

Первую чаще всего используют в частных домах, где есть собственное заземление. Но она встречается и в высотных домах, где есть заземляющие шины. И здесь они обязательно должны:

Запаиваться с помощью сварки.
Идти от заземления снаружи по всем квартирам и подъезду.

Однако, чаще всего в больших домах с множеством квартир встречается всё же TN-C-S схема. В ней заземлённая нейтраль делится на два проводника:

Нулевой рабочий.
Нулевой защитный.

Разделение происходит прямо в щитке, который располагается в подъезде.

В обеих системах, и при TN-C-S, и при TN-S, есть значительное отличие от устаревшей TN-C. Здесь для разводки будут применяться три контакта:

Нулевой.
Фазный.
Заземляющий.

И здесь сразу нужно уточнить и указать на тот факт, что если в доме разводка сделана не по плану TN-C-S или TN-S, то современные трёхконтактные розетки устанавливать нельзя. Как и устанавливать самодельные перемычки между заземлением и рабочим нулём прямо на розетке. Это очень опасно, так как риск получить удар током повышается, как и увеличивается вероятность возникновения пожара.

*(Сравнение схем разводки, на которых лучше заметны их различия)

Как развести проводку правильно

Если вспоминать, как разводка делалась раньше, нельзя также не упомянуть про принцип дозирования нагрузки.

Чтобы понять его, стоит просто посмотреть на щитки в подъездах жилых домов, которые устанавливались до начала 2000-х. В них были только:

Электросчётчики.
Пробки.

Пара кабелей протягивалась в квартиру, а с них в монтажных коробках создавались отдельные мелкие ветки к розеткам и освещению. Это опять же экономично с финансовой точки зрения, так как материалов уйдёт меньше. Но с практической точки зрения – это не будет работать так хорошо, как хотелось бы.

На каждом сделанном ответвлении были скрутки, что делало систему очень уязвимой. А чтобы починить что-то в одной комнате, нужно было обесточивать всю квартиру. А если кабель в стене и вовсе обрывался или перегорал, это и вовсе было сравни катастрофе, потому чинить это было крайне сложно.

И всего этого можно избежать, если сделать зонированную разводку. Принцип её создания прост: от квартирного щитка откладываются отдельные линии с подходящими сечениями, которые соответствуют нагрузке в каждом отдельном помещении. К примеру, обычно на кухне нужно больше розеток, чем в спальне, а значит и нагрузка здесь будет больше, и вид розеток — иной.

*(На этой схеме наглядно показано, как каждая комната получает свою линию от общего щитка, то есть принцип зонированной разводки)

Конечно, такое метод разводки потребует больше кабелей, но, опять же, проводка делается один раз и на долгий срок, так что на удобстве, которое здесь тесно связано с безопасностью, экономить точно не стоит. Тем более что ремонт и модернизация будут проводиться куда проще.

Технология устройства электропроводки

Для начала работ потребуется схема электропроводки, на которой будут показаны места крепления розеток, выключателей, распределительных коробок, линии, по которым будут прокладываться провода. Также указываются параметры и характеристики проводки. Схема разрабатывается с учетом требований к будущей отделке помещений, так как некоторые решения при проектировании проводки, будут зависеть от материала конструкций и отделочных материалов.

https://youtube.com/watch?v=7OLwAuBexOg

Удобное расположение

Расположение электроустановочных приборов должно отвечать потребностям будущих владельцев новостройки, требованиям эргономики. При этом схема должна учитывать минимальные расстояния удаленности элементов проводки от сантехнических приборов, газопроводов. По согласованию со службами Энергонадзора возможна установка внутри квартир новостройки коммунальных щитков со счетчиками потребленной электроэнергии. Их расположение также должно быть отражено на схеме.

В соответствии со схемой, в квартирах новостройки размечают расположение будущей электропроводки, и устанавливают корпуса розеток, выключателей, распределительных коробок, распределительных щитов. Гнезда и ниши под них могут быть выполнены в стенах. При этом корпуса распределительных щитов должны быть выполнены из металла и заделаны в конструкции с использованием строительного раствора марки М150.

Прокладка проводов

Далее все розетки, выключатели и места установки осветительных приборов соединяются ПВХ трубками в соответствии со схемой подключения. Трубки эти заглубляются в конструкции стен. При этом в несущих стенах из железобетонных панелей штробление не допускается. Трубки монтируются под слоем штукатурки. По потолкам проводка выполняется в трубах, замоноличенных в железобетон перекрытия, либо проводится в пустотах плит перекрытия. Если трубы не были замоноличены в перекрытия на стадии возведения коробки здания, то они также скрываются слоем штукатурки либо за конструкциями будущих подвесных или натяжных потолков в новостройке. На каждом участке трубки должны быть целыми, без стыков.

Соединение и подключение защиты

На следующем этапе работ все будущие распределительные коробки, розетки и выключатели соединяются между собой и с местами монтажа осветительных приборов кабелями указанного в схеме типа и сечения, протягиваемыми в трубках с использованием специальных протяжек. Концы кабелей помечаются, чтобы избежать путаницы при подключении.

Далее производится соединение проводов в распределительных коробках. Делать соединения вне распределительных коробок, а также в установочных коробках и корпусах розеток и выключателей не допускается.

В распределительных щитах устанавливаются автоматические выключатели для защиты каждой отдельной цепи. Для цепей во влажных помещениях устанавливаются устройства защитного отключения (УЗО) или дифференциальные автоматы.

Способы прокладки

Рассмотрим основные способы прокладки электрического кабеля в каркасном доме.

Наружная

Наружный монтаж электрического кабеля в каркасном доме можно выполнить самостоятельно. Есть несколько вариантов.

Открытый кабель

При обустройстве данной проводки используется жесткий провод с двойной/тройной изоляцией из материалов, не поддерживающих горение. Чтобы закрепить линию на стенах, установите специальные скобы. Для снижения вероятности возгорания между кабелем и деревянной стеной следует разместить подложку из асбеста или металла. Ее ширина напрямую зависит от толщины кабеля и делается на 20 мм больше (линия прокладывается прямо посередине).

Наружная проводка в каркасном доме

Электротехнические трубы

Электрические провода можно спрятать в специальные гофрированные трубы, сделанные из негорючих материалов. Они способны выдерживать высокие температуры, а диаметр позволяет размещать внутри несколько кабелей. При помощи особых клипс труба фиксируется на деревянных стенах здания.

Проводка занимает минимум свободного пространства, повышается электрическая и пожарная безопасность, снижается риск механических повреждений при эксплуатации. Однако вновь можно говорить о неэстетичности, связанной с неопрятным внешним видом металлических труб. Они же будут притягивать с улицы пыль и грязь.

Укладка провода в электротехнических трубах

Кабель-каналы

Такие защитные приспособления для электрической проводки имеют более лаконичный и продуманный дизайн, чем и выигрывают у гофрированных труб. Изделия выпускаются в разной цветовой гамме, благодаря чему вписываются в любой интерьер или экстерьер. Идеально ровные кабель-каналы могут выявить потенциальный недостаток каркасного дома — кривизну стен. Но если дом построен на совесть, то этого не произойдет.

Кабель-каналы выпускаются разной расцветки и габаритных размеров. Конкретная ширина подбирается в зависимости от коммуникаций. После фиксации короба на стене, внутри укладывают кабель, а затем прячут его под крышкой.

Открытая проводка в кабель-каналах

Основной минус кабель-каналов связан с потенциальной усадкой каркасного дома, из-за чего изделия начнут трескаться. В результате придется повторно заниматься электропроводкой, менять различные компоненты. К перечисленным выше преимуществам добавим умеренную стоимость изделий и простоту монтажа.

Скрытая в обшивке проводка

В ПУЭ перечислены основные правила и рекомендации, которыми нужно руководствоваться при прокладке кабеля внутри стен или перекрытий. Выше мы писали, что скрытая проводка должна быть дополнительно защищена металлическими трубами. Труб придется покупать много, поэтому общая стоимость электрификации дома существенно возрастает. В соответствии с СП можно обойтись более бюджетным вариантом, заменив трубы гофрой или металлорукавом. Однако, если позволяют финансы, лучше не экономить.

Приобретая металлические трубы, старайтесь подбирать изделия с толщиной стенок 2–4 мм. Данная величина позволит изделиям выдерживать высокие температуры, образующиеся при коротких замыканиях. Чтобы избежать образования ржавчины, окрасьте трубы изнутри или снаружи либо купите оцинкованные элементы.

Металлические трубы для укладки кабеля

Любая электрическая проводка имеет многочисленные изгибы и прочие особенности трассы, поэтому трубы придется сваривать между собой или крепить за счет резьбы. Чтобы упростить процесс монтажа, следует отдать предпочтение медным изделиям, однако они стоят дороже оцинкованных стальных. Для защиты пластикового слоя изоляции наденьте защитные втулки на концы обрезанных труб.

Особенности установки розеток в спальне, гостиной, на кухне, в ванной

Монтаж розетки в ванной

Монтаж розетки в ванной комнате вовсе не является простейшей задачей, как может показаться на первый взгляд. Для помещения с высокой влажностью имеется целый ряд ограничений и всевозможных допусков, тем более, что раньше установка розетки в ванной была запрещена.

По степени опасности ванная комната разбивается на несколько зон:

Нулевая зона — внутренняя часть ванны, душа либо умывальника. Здесь допускается установка влагозащищенных розеток напряжением до 12 В, монтаж устройств на 220 В запрещен.
Зона №1 — над ванной, под умывальником. Здесь разрешается установка электроприборов с защитой классом не ниже IPX5. Как правило, здесь монтируются водонагреватели с обязательным заземлением через трехжильный кабель. Наличие розеток в этой зоне не допускается.
Зона №2 — на удалении в 60 см от зоны №1. Розетки здесь также не допустимы. Зато разрешается установка вытяжек, светильников с включением от шнурка, водонагревателей.
Зона №3 начинается там, где заканчивается вторая зона. По старым нормам ширина ее составляет 2,4 м от зоны №2, по современным требованиям ширина третьей зоны не нормируется.

Высота зон в ванной принята равной 2,25 м от уровня чистового пола. Если ванная комната настолько мала, что в ней нет третьей зоны, то монтаж штепсельной розетки в ней запрещается. Ее в таком случае можно разместить только с внешней стороны стены и на расстоянии от 60 см от двери.

Разделение ванной комнаты на зоны для проверки возможности установки розетки

Установка приборов в гостиной

Розетки в гостиной обязательно нужно поблизости от диванов и кресел. У дивана рекомендуется устанавливать розетку, которой будет удобно пользоваться для зарядки ноутбука или смартфона, на высоте бедра взрослого человека (70-90 см от уровня пола). Для торшеров розетку удобно монтировать на уровне 30 см от плинтуса. Самый незаметный вариант установки розетки для периодического пользования пылесосом — встраивание ее в плинтус.

Схема правильного размещения розеток в комнате с учетом удаления от основных элементов

Монтаж розетки в спальне

Нелишними будут розетки и около тумбочки, например, двойная розетка на высоте 15 см от предмета мебели. Если тумба с высокими ножками — рациональнее установить розетку под тумбой. Для телевизора на противоположной от кровати стене обычно монтируется блок из 5 розеток, спрятанный за телевизионной панелью. Источники питания пригодятся не только для ТВ, но и для подключения роутера, цифровой приставки. Для туалетного столика рекомендуется установить несколько объединенных в блок розеток на высоте 30 или 90 см от уровня пола.

Монтаж розетки в рабочем кабинете

Для рабочего кабинета будет рационально разместить розетки в непосредственной близости от рабочего места. Для этого потребуются два розеточных блока:

на уровне 30 см от пола — для компьютерной техники и сетевого фильтра;
на высоте 15 см от поверхности стола — для настольной лампы и зарядки мобильного телефона.

В зависимости от использующейся в работе техники элементы розеточного блока могут корректироваться, например, добавиться USB-розетка, выводы для интернет-кабеля, провода стационарного телефона.

Разводка розетки проводки в туалете, прихожей

В принципе, отсутствие розетки в туалете не критично, несмотря на то, что лишних источников для зарядки смартфона или планшета не бывает. Но самое интересное, что в последнее время все чаще устанавливаются многофункциональные унитазы, питающиеся от электроэнергии. Гораздо проще и дешевле сразу установить розетку в туалете, чем выводить ее после того, как дорогостоящая плитка будет уложена.

В прихожей острой необходимости в монтаже большого количества розеток нет. Они могут пригодиться для подключения сушилки для обуви или пылесоса. Оптимальная высота размещения в таком случае — 30 см от уровня пола.

План электропроводки

Допустим, у вас имеется квартира в новостройке, в которой перед заселением еще предстоит сделать ремонт.

Обычно ремонт состоит из нескольких этапов:
перепланировка (если необходимо);
сантехнические работы;
предмонтаж трасс кондиционирования;
строительные работы – штукатурка, монтаж потолков;
установка сантехнических изделий – умывальников, душевых кабин, унитазов;
разводка электричества;
установка дверей, напольных покрытий;
поклейка обоев, покраска;
монтаж электроустановочных изделий – розеток, выключателей, а также светильников.

Электрика в квартире обычно делается в первую очередь. Перед началом электромонтажных работ желательно иметь план электропроводки. В самом простом варианте он может быть выполнен от руки на листе бумаги.

Рисуем план электропроводки

Итак, вы посоветовались с домочадцами и определились. Теперь предстоит все идеи и планы перенести на бумагу. Рисуем план вашего помещения. Как это сделать? Давайте в качестве наглядного примера возьмем стандартную однокомнатную квартиру.

Для выполнения схемы нам понадобиться:
тетрадный лист;
линейка;
ручка;
цветные карандаши или фломастеры.

На схеме указываем расположение стен и дверных проемов. Конкретных размеров не требуется, нужна только общая картина.

Пример плана электропроводки в квартире

На схеме следует отобразить максимально подробно следующие элементы:
Розетки.
Они могут располагаться в любом удобном месте, но не менее чем за 15–20 см от дверных и оконных проемов, а также отступив от тепло-, газопроводов – 40 см. Что касается количества, то на каждые 6 м2 площади принято устанавливать по одной розетке.
Осветительные приборы.
Стандартные планировки рассчитаны на один большой светильник в центре потолка. Но вы можете при желании сделать дополнительные источники света (точечные светильники, бра, ночники), предусмотрев под них проводку.
Выключатели.
Обычно их монтируют с правой стороны от дверного проема и на расстоянии 60 или 150 см от пола.
Пути прокладки кабелей.
Указывая их на своем чертеже, помните, что проводка должна идти строго вертикально либо горизонтально. Никакие зигзаги не допускаются. Если планируется укладка проводов внутри стен, то следует отступать от перекрытий и проемов 15–20 см.
Распределительные коробки.
Их также нужно отобразить на плане, потому что в них производятся все основные соединения кабелей. На каждое ответвление от основной линии ставится коробка, но не больше одной на комнату.
Распределительный щиток.
Обычно силовые шкафы устанавливаются за пределами квартиры в общем коридоре. Но некоторые планировки рассчитаны на внутреннее размещение щитка, в этом случае задача немного упростится.

Размечаем

Так или иначе, между составлением плана и началом черновых работ предстоит процедура под названием «разметка».

Говоря научным языком, разметкой называется операция нанесения на поверхность заготовки линий (рисок), определяющих согласно чертежу контуры детали или места, подлежащих обработке.

На начальных этапах работ по разводке электричества в помещении разметка производится следующим образом:

в первую очередь на стены наносятся точки расположения розеток и выключателей, а также места выводов кабелей под бытовую технику;
далее намечаются линии, по которым будет производиться штробление стен;
определяются места для распределительных коробок;
выбирается место, где будет установлен квартирный электрощит;
после этого размечаются маршруты кабельных трасс от распределительного электрощита до конкретной электроточки.

В большинстве случаев изменения в схеме электропроводки квартиры проще произвести на начальном этапе работ, а именно на этапе разметки. В таком случае будут сэкономлены время и финансовые ресурсы, поскольку возможные изменения повлекут за собой дополнительные расходы.

НОРМЫ И ПРАВИЛА ПРОЕКТИРОВАНИЯ

Проект является главным документом, который обеспечивает соотношение надежности выполненной системы и ее экономическую эффективность.

При проектировании учитываются такие условия:

расположение помещений и места установки электроприборов;
способы и места прокладки проводов;
мощность подключаемых устройств и требования надежности и безопасности;
выбор элементов защиты.

Проще и надежнее выглядит система электропитания, выполненная отдельными цепями для различных групп потребления, то есть, каждая комната или помещение должны иметь собственную линию с устройствами защиты.

Но в этом случае увеличиваются затраты на приобретение электропроводов. Кроме этого, может вызвать затруднение прокладка большого количества проводов возле распределительного щитка.

Выгоднее делать частичное разделение цепей:

цепи подключения электрических розеток;
цепи освещения.

Далее выделяются цепи подключения электропитания ванной комнаты и кухни. К этим помещениям предъявляются особые требования. Если планировка жилья позволяет сгруппировать отдельные комнаты или помещения, то можно разделить цепи и для этих групп.

МОНТАЖ И ПРОКЛАДКА ПРОВОДОВ

Способы монтажа различаются в зависимости от материала стен и потолка. Провода могут укладываться:

в штробах (для оштукатуренных стен) – скрытый монтаж электропроводки;
в гофрированной защитной трубе (для стен и перегородок из гипсокартонных листов);
в кабель-канале – для монтажа открытой электропроводки на горючих поверхностях – дереве или пластике.

Монтаж электропроводки в коробах удобен тем, что требует минимальных усилий при замене или ремонте кабеля.

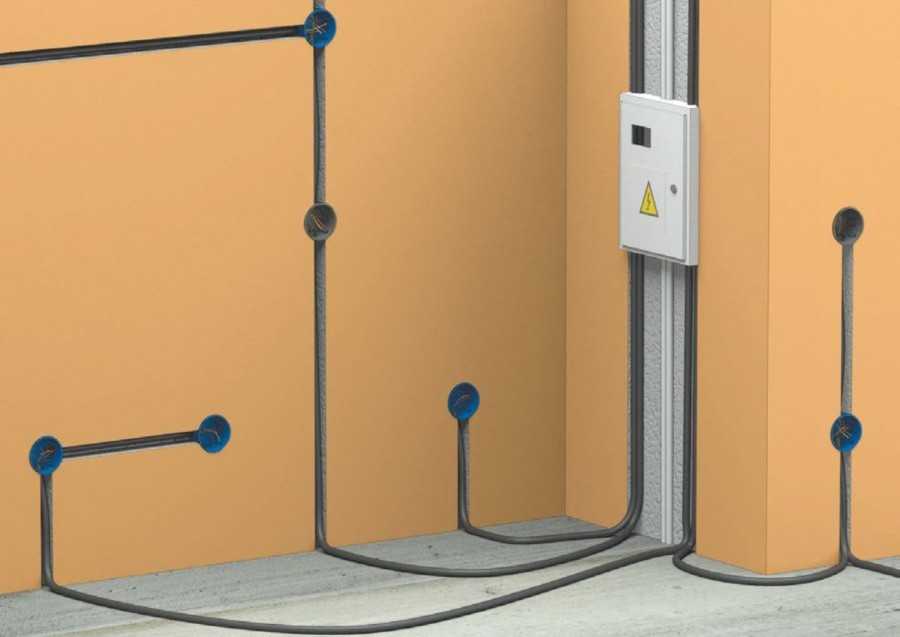

Разводка электропроводки требует соблюдения следующих условий:

горизонтальные участки прокладки должны отстоять от уровня потолка или пола на расстоянии 150 – 200 мм;
вертикальные участки – на расстоянии не менее 100 мм от углов, дверных и оконных проемов;
отводы для подключения розеток, выключателей, осветительных приборов – строго под прямым углом к основной разводке.

Желание сэкономить и проложить провод по ближайшему пути приведет к тому, что через некоторое время при сверлении отверстия в стене под картину либо карниз, сверло наткнется на провод. Также будет затруднен поиск неисправного участка электропроводки.

Диаметр трубы должен выбираться таким образом, чтобы можно было в случае необходимости заменить кабель, не прибегая к капитальному ремонту.

Электропроводка по потолку выполняется либо в штробах, либо в технологических отверстиях бетонных перекрытий. При наличии подвесного или натяжного потолка, провод прокладывают в межпотолочном пространстве в гофрированном шланге.

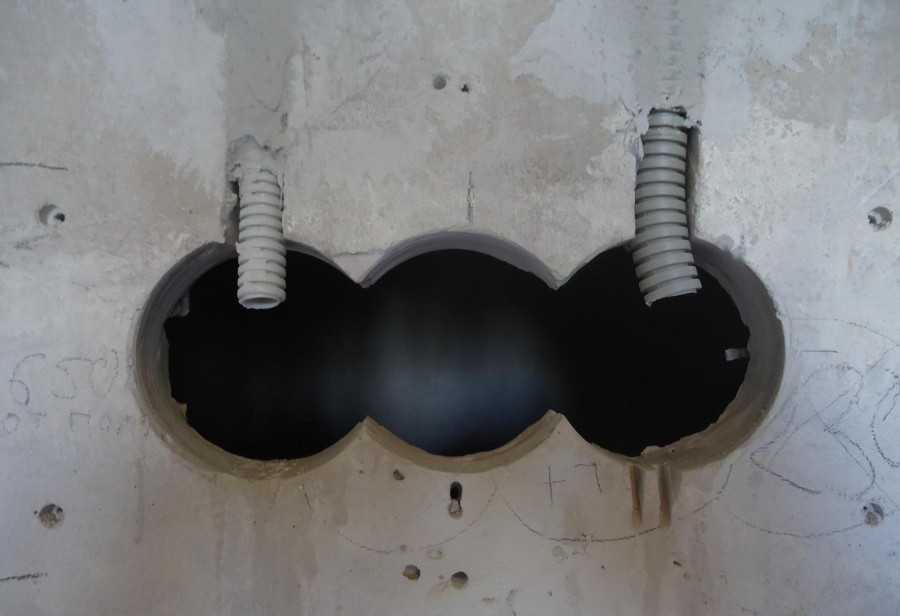

Концы кабеля, выходящие в местах установки розеток, выключателей и распределительных коробок, должны иметь необходимый запас по длине. При монтаже скрытой электропроводки в штробах, крепление кабеля выполняют специальными скобами.

ПРОКЛАДКА ЭЛЕКТРОПРОВОДКИ В ПОЛУ

Монтаж электропроводки в полу имеет свои особенности. Он выгоден на этапе выполнения черновых работ по ремонту или строительству и может сократить затраты на приобретение провода, поскольку требование по расположению кабеля здесь не такие строгие, как при стеновой или потолочной прокладке.

Обязательно выполнение следующих условий:

использование защитной гофротрубы;
толщина бетонной стяжки поверх проводов не менее 30 мм.

Электропроводка по полу должна быть тщательно продумана, поскольку переделать ее впоследствии будет невозможно.

МОНТАЖ РАСПРЕДЕЛИТЕЛЬНЫХ КОРОБОК

Распределительные коробки служат для выполнения отводов и разветвлений электропроводки. Распредкоробки устанавливаются в местах отводов линий для розеток, выключателей, осветительных приборов.

Соединения проводов в коробках выполняются при помощи специальных соединительных клемм, скруткой или пайкой. Последний способ наиболее надежен, но и наиболее трудоемок, поскольку требует применения специальных инструментов и материалов.

Соединения проводов в распределительных коробках изолируют при помощи изолирующих колпачков, втулок или, в крайнем случае, тканевой изоленты.

ВЫБОР АВТОМАТОВ ЗАЩИТЫ

Для защиты от короткого замыкания на электрощитке в каждую цепь устанавливают автоматы защиты, которые размыкают цепь при превышении заданного тока.

Для снижения риска удара током при повреждении электроприборов в помещениях с повышенной влажностью – ванных, кухонь, используют устройства защитного отключения УЗО, которые также размыкают цепь при возникновении токов утечки, например, при повреждении нагревательного элемента в стиральной машине или чайнике.

После окончания всех работ корректируют схему монтажа электропроводки, так как в большинстве случаев, первоначальная схема будет меняться в виду неучтенных при проектировании факторов.

ОШИБКИ ПРИ РАЗВОДКЕ ЭЛЕКТРОПРОВОДКЕ

Следует избегать распространенных ошибок, которые могут привести к несчастным случаям:

при любых вариантах прокладки нельзя допускать пересечения проводников;
не допускается непосредственное соединение алюминиевых и медных жил;
не допускается использование пластиковой изоленты в распределительных коробках.

Защитные автоматы не должны иметь слишком большой запас по току, но слабые автоматы могут вызвать ложные отключения сети, к примеру, при включении нескольких нагрузок.

УЗО выбираются по допустимому току утечки. Неправильно выбранные параметры также вызовут ложные срабатывания или, наоборот, приведут к поражению электрическим током при большом выбранном запасе.

* * *

Основные риски при желании провести электротехнические работы

Существует выражение «сдать квартиру под ключ». Основная суть такого понятия строится на полном выполнении всех работ, включая и электрику, которую представляют типовые схемы проводки в квартире.

И, поскольку при таком стандартном выполнении общего спектра отделочных и монтажных процессов всё проводится согласно единому утверждённому проекту, то вполне естественно, что жильцам при заселении приходится вносить множество изменений в планировку, а также в порядок размещения электро точек.

Кого то не устраивает качество работ, кому-то хочется изменить шаблонный порядок и установить всё по новому, согласно собственным запросам. Это в свою очередь обязывает к дополнительным тратам и немалым. А ведь сама квартира уже обошлась в огромную сумму и лишние расходы мало кому понравятся.
