Раскатка провода
К монтажу СИП приступают после установки опор ВЛИ с закрепленными на них зажимами.
На анкерных опорах, несущих усилие натяжения проводников, устанавливаются анкерные зажимы, на расположенных между ними промежуточных опорах — поддерживающие зажимы.
Монтаж кабеля СИП начинается с его раскатки. Для этого последовательно выполняются следующие действия:
- На всех опорах анкерного пролета, на котором монтируется провод, устанавливаются специальные раскаточные ролики. На крайних, анкерных опорах, ролики крепятся с помощью ремня, на промежуточных опорах ролики подвешиваются на крюк в проушины для поддерживающих зажимов;
- За одной из крайних опор пролета устанавливается барабан с проводом. Располагается он в вертикальном положении на специальных подставках, позволяющих ему вращаться в процессе раскатки. Для того, чтобы провод входил в ролик под более пологим углом, барабан рекомендуется устанавливать от опоры на расстоянии, не менее ее длины;
- С другой стороны монтируемого пролета располагается барабан, на котором намотан трос-лидер, обычно представляющий собой синтетический канат диаметром 10–12 мм, в зависимости от способа раскатки (ручная, механизированная);
- Далее осуществляется ручная раскатка троса-лидера. Эта операция производится путем последовательного подъема на каждую опору, заправкой троса в ролик и дальнейшей его протяжки;
- После подъема на последнюю опору, трос-лидер соединяется с СИП посредством специального чулка и вертлюга, препятствующего закручиванию провода в процессе раскатки.
На этом подготовительные процедуры заканчиваются, и начинается собственно раскатка провода. Трос-лидер медленно, без рывков вытягивается в обратную сторону. При механизированной раскатке, работает сматывающее устройство барабана, приводимое двигателем внутреннего сгорания с редуктором, трос-лидер также может вытягиваться вручную.
В процессе раскатки, провод, следуя за тросом-лидером, поднимается на опору и занимает его место на роликах. Ролики и барабаны должны быть расположены так, чтобы при раскатке не происходило трения провода по земле, опоре и другим конструкциям. Недопустимо применение технологии, при которой провод раскатывается на земле, а затем поднимается на опору.
4.3. Ремонт поврежденного участка фазного провода в пролете
4.3.1. При
обнаружении механического повреждения или обгорания участка одного из фазных
проводов (длиной не более двух шагов скрутки жгута) необходимо произвести
ремонт этого провода без замены жгута целиком. Для ремонта используют
ответвительные зажимы. Ремонт участка провода может осуществляться как на
обесточенной линии, так и под напряжением с использованием телескопической
вышки или гидроподъемника.
4.3.2. Ремонт
необходимо выполнять следующим образом:
выделить
поврежденный участок провода из жгута с помощью пластмассовых клиньев;
определить
длину поврежденного участка;
подготовить
отрезок нового провода на 10 — 15 см длиннее заменяемого. Тип, сечение и
маркировка нового провода должны соответствовать ремонтируемому проводу;
определить и
отметить места установки ответвительных зажимов на ремонтируемом проводе;
определить
положение зажимов в зависимости от направления установки нового отрезка
провода.
4.3.3.
Соединение с использованием ответвительных зажимов, контакт в котором
обеспечивается прокалыванием изолирующего покрытия провода, следует выполнять
без снятия изоляции с проводов.
А.
Зажимы типа PZ для проводов Торсада или аналогичных проводов
отечественного производства:
оба конца
нового провода заводят в желоба зажимов таким образом, чтобы его торцы касались
дна защитных колпачков;
новый провод
вместе с зажимами подводят к месту установки последних (на неповрежденных
участках ремонтируемого провода). Ремонтируемый провод укладывают в свободные
желоба зажимов; подтягивают болты зажимов; торцевым ключом болты затягивают до
срыва калиброванной головки. Следует учитывать, что после выполнения этой
операции болт может находиться под напряжением.
Б. Зажимы типаSL для проводов АМКА (или аналогичных
отечественного производства):
с зажимов
снимают защитные кожухи. Ослабляют стяжные болты зажимов настолько, чтобы в
образовавшееся между зубцами пространство свободно входил новый провод;
конец провода
не должен выступать за пределы кожуха;
вручную
подтягивают болты, чтобы зажимы удерживались на проводе;
новый провод с
зажимами подводят к местам установки на ремонтируемом проводе;
ремонтируемый
провод заводят в свободное пространство между зубцами зажимов с противоположной
от нового провода стороны;
ключом
затягивают болты обоих зажимов, используя специальный держатель зажимов. Момент
затяжки болтов должен строго соответствовать значению, приведенному в
технической документации на зажим или указанному на корпусе зажима.
В.
Ответвительные зажимы, имеющие гладкие контактные поверхности:
удаляют
изолирующее покрытие с участков проводов в местах установки зажимов;
покрывают эти
участки слоем смазки и зачищают стальной щеткой;
осуществляют
ремонт провода в порядке, аналогичном приведенному выше.
4.3.4. После
установки нового отрезка провода на ремонтируемый участок последний вырезают специальными
ножницами с изолированными рукоятками; на свободные торцы проводов надевают
защитные колпачки; на зажимы устанавливают защитные кожухи; удаляют
пластмассовые клинья; новый участок фазного провода крепят к остальному жгуту с
помощью скрепляющей ленты или пластмассовых хомутов, устанавливаемых на
расстоянии 15 — 20 см от зажимов с обеих сторон.
Болтовое соединение
Достаточно распространённым способом соединения является болтовое соединение. Для этого вида необходимы болт, не меньше двух шайб и гайка. Диаметр болта зависит от толщины провода. Он должен быть таким, чтобы из провода можно было сделать кольцо. Если соединяются провода разного сечения, то болт выбирается по наибольшему.
Для осуществления болтового соединения конец очищается от изоляции. Длина зачищенной части должна быть такой, чтобы сделать круглогубцами кольцо, одевающееся на болт. Если провод многожильный (гибкий), то длина должна позволять после изготовления кольца обернуть свободный конец вокруг провода возле изоляции.
Таким способом можно соединить только два одинаковых провода. Если их больше, или разные по сечению, жесткости и материалам (медный и алюминиевый), то необходимо прокладывать токопроводящие, обычно стальные шайбы. Если взять болт достаточной длины, то можно соединить любое количество проводов.
Варианты соединения
Зависимо от места расположения щита учета, возникают варианты, соединить СИП меж собой или с проводом другого типа.Основными элементами сжима являются две стальные пластинки с заостренными зубцами, которые при закручивании монтажного болта сближаются меж собой и, прокалывая изоляцию линейного и отпаечного проводов, обеспечивают надежный контакт и плотность места скрепления. Болт затягивается до срыва, рассчитанного на определенное усилие сжатия. Конструкция является разовой.Обязательно, некоторое время это соединение проработает, но вследствие постоянных вибраций, ветровых нагрузок, плюс тяжения в разные стороны, в один прекрасный день все закончится обыденным обрывом.
Щит учета расположен на опоре полосы
Трасса полосы может быть прямой или под углами: до 30 ° к опоре и до 50 ° от опоры. Технические данные зажимов приведены в табл. 29.

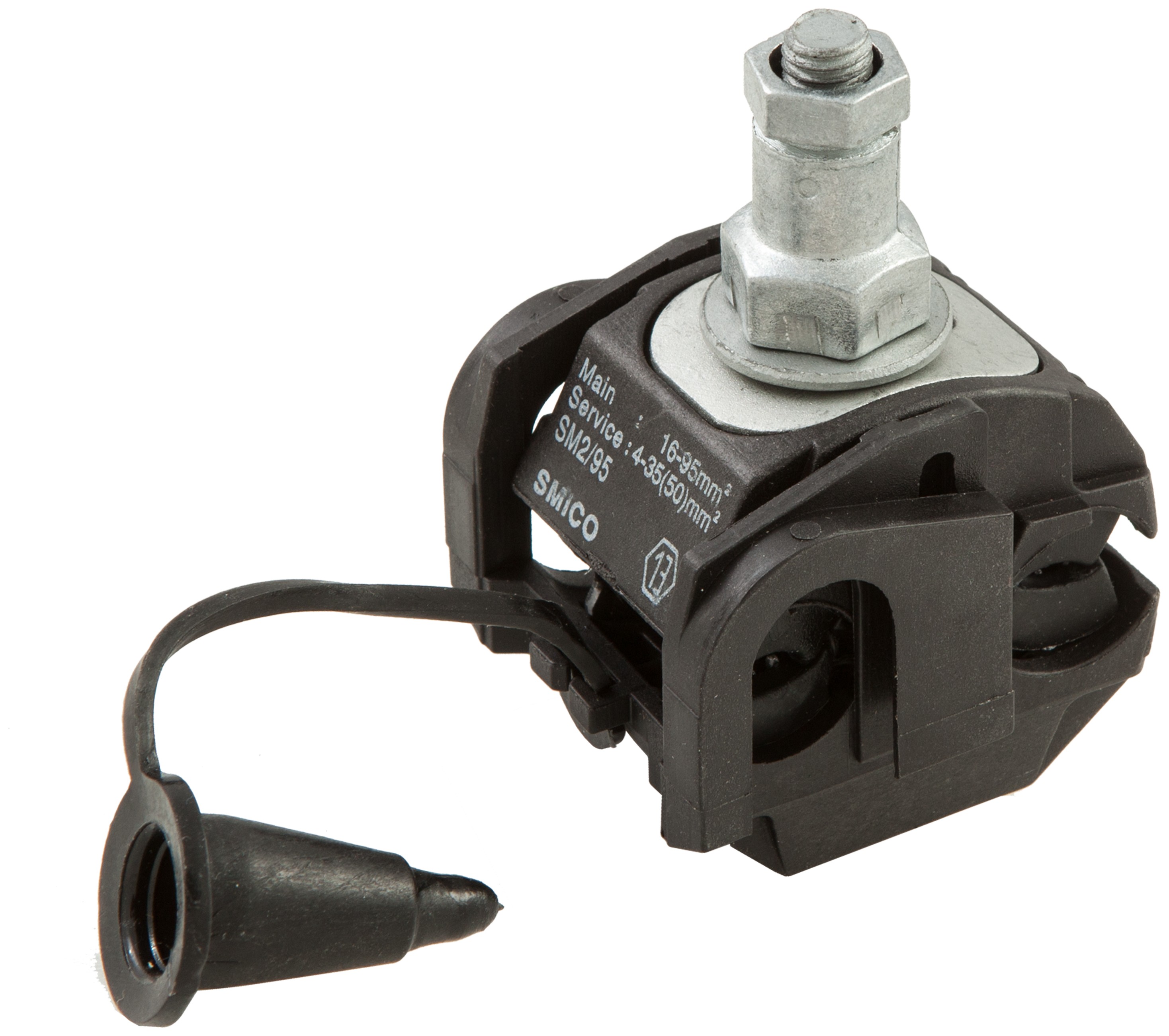

- уже известные нам прокалывающие зажимы SLIP 12.1 или SM6.21 + Р616R или Р 617
- гильзы алюмомедные
И в случае необходимости, отсоединить кабель от СИП без его разрезания уже не получится.Правда некоторые энергосетевые компании категорически требуют обеспечить непосредственно неразрывность соединения и отсутствие доступа к токоведущим частям до шкафа учета со счетчиком.Внедрение гильз хоть и надежный, но самый неудобный вариант. Понадобится особенные алюмомедные переходные гильзы, плюс термоусаживаемая трубка.Рис. 22.
жила после прокола без изоляцииЕсли вы опасаетесь такого варианта, для соединения СИП и меди можно использовать зажимы односторонне прокалывающие. Марки таких зажимов:
Хоть какой из соединяемых проводников контактирует только со стальными пластинами.
Употребляют три типа соединителей с разными допустимыми механическими нагрузками: для проводов самонесущей системы – восемьдесят % прочности провода; для СИП с несущей нейтралью – 50 % прочности фазного провода и 100 % прочности несущей нейтрали . Самонесущий провод выпускается сечением минимум 16мм2 и если у вас трехфазка, то завести его во внутрь щитка, плюс там изогнуть подходящим образом при минимуме свободного места будет проблематично.Ульяновский городской технический институт Соединители для прямого соединения СИП с другими кабелями и проводами. Провода типа СИП могут соединяться не только меж собой, ну и с голыми проводами и кабелями. Алюминиевая трубчатая часть заполнена контактной смазкой.
На что здесь нужно навести внимание? Возможен такой вариант, что для подключения вашего СИП к головному, нельзя будет отключить электроэнергию. Например от него питается больница, котельная или другие ответственные объекты.В этом случае выбирайте изолированные прокалывающие зажимы, которыми можно работать даже под напряжением. Вот более качественные марки таких зажимов:
Вот более качественные марки таких зажимов:
Щит учета расположен на стене дома
Рассмотрим 2-ой вариант, когда вы соединяете медный кабель с СИП на фасаде дома. Соединители и трубки для герметизацииШирина шестигранного углубления,Термоусаживаемая трубка тип WCSMДля прямого соединения СИП, когда провода подвергаются действию механической нагрузки, употребляются герметичные изолированные гильзы под опрессовку шестигранником (рис. 22).
Вариант выполнения такого соединителя изображен на фото ниже. предназначен для присоединения отпаек к магистральным линиям. Данный экземпляр может соединять линию, сечением от шестнадцать мм два до 100 20 мм два с отпайкой, имеющей сечение от 6 мм два до 50 мм два . В качестве отпайки может быть применен СИП, либо обыденный медный кабель, например .
Электрика. 2009. № 1). Они могут употребляться для соединения основных кабелей и проводов абонентов. Зажим типа DZ (рис. 20) разработан для соединения кабелей больших сечений с проводами СИП до один кВ.На опоре все решается с помощью прокалывающих зажимов. Обычно, употребляют кабель ВВГнг 3*10 с цельной жилой. Для подключения через прокалывающий зажим, зачищать изоляцию жилы кабеля не нужно.Самые применимые для этого зажимы:
Технические данные промежуточных зажимов для самонесущей системы СИПСИП — это самонесущий провод с ПЭ изоляцией, используемый для передачи энергии в осветительных и воздушных сетях, имеющих напряжение до 30 5 кВ. Изделие состоит из фазных изолированных проводов, которые навивают на нейтральную несущую жилу. Изоляционный слой сделан из полиэтилена, а проводка с внедрением алюминия.
Применение линейной арматуры на ВЛЗ 6-20кВ
Воздушная линия
Места и способы установки линейной арматуры при подвеске защищенных проводов на ВЛЗ 6-20 кВ
На данных иллюстрациях не показано заземление метталлических частей ВЛЗ нормально не находящихся под напряжением. Для заземления железобетонных опор в качестве заземляющих проводников следует использовать те элементы напряженной и ненапряженной продольной арматуры стоек, металлические элементы которых соединены между собой и могут быть присоединены к заземлителю. Заземлители опор ВЛ, как правило, должны находиться на глубине не менее 0,5 м, а в пахотной земле — 1 м. В случае установки опор в скальных грунтах допускается прокладка лучевых заземлителей непосредственно под разборным слоем над скальными породами при толщине слоя не менее 0,1 м. При меньшей толщине этого слоя или его отсутствии рекомендуется прокладка заземлителей по поверхности скалы с заливкой их цементным раствором.
Для соединения защищенных проводов в пролете применяются соединительные зажимы типа MJRP N сечением от 35 до 150 мм2. Для защиты линии от перенапряжений, вместо устройств защиты от дуги типа СЕ 1, СЕ 2 рекомендуется применять длинно-искровой разрядник PDR 10.
Примерное количество материала на 1 км ВЛЗ
|
Наименование материала |
Ед. изм. |
Кол-во |
Примечание |
|
Вязка спиральная СВ70Зажим анкерный PAZ 3Зажим ответвительный RP150Зажим пресуемый MJRP N 70Зажим ПС-2-1 |
штштштштшт |
90,00021,0003,0003,00025,0005,00021,00042,00050,00050,0001,0001,0002,00057,00025,000300019,0001,00021,00057,0000,1100,200 |
Крепление провода к изолятору выполнено двумя вязками (населенная местность)Ответвление от существующей ВЛПрименяется для заземления траверс, замков укоса и другого оборудования ВЛЗ, подлежащее заземлению. Можно использовать электросваркуМожно не использовать — зависит от конкретных условийМожно заменить на 21шт полимерный изолятор SMLПрименение изолятора IF 27 упрощает монтаж провода чем IF 20Зависит от диаметра штыря или крюка опоры (траверсы)Для нанесения диспетчерских наименований на опоры и окраски мест сваркиДля крепления в 3-х местах по всей длине опоры заземляющего спуска (сталь d=10)Сечение определить проектомРекомендованы к применению вместо СЕ 1, СЕ 2, СЕ 3Данные серьги идут в комплекте с траверсами, а не как отдельный элемент ВЛЗДля крепления в 3-х местах по всей длине опоры заземляющего спуска (сталь d=10)Используется для заземляющего спуска. Возможно использовать арматуру стоекИспользуется для заземлителя. Количество штырей зависит от удельного сопротивления грунтаМарку траверс уточнить по типовому проектуМарку траверс уточнить по типовому проектуМарку траверс уточнить по типовому проектуДля привода РЛНД (тяги рабочих и заземляющих ножей) |
|
Примечание: данный расчет является приблизительным. Всего 19 опор (2-анкерных, 1-концевая, 1-угловая анкерная) и соответственно 19 контуров заземления. Вместо заземляющего спуска d=10дешевли и легче использовать арматуру стойки. В данном перечне отсутствуют заземляющие проводники типа ЗП. Считаем что они приварены к траверсам. РЛНД может быть установлено на ответвительной анкерной опоре или концевой перед трансформаторной подстанцией. |
Техника безопасности
Кабель СИП изготавливается в соответствии с ГОСТ 31946-2012, который предписывает использование провода для организации уличных воздушных линий электроснабжения. Изоляция выполнена из полиэтилена, стойкого к воздействию ультрафиолетового света и низких температур, но поддерживающего горение. Существует версия СИП с дополнительной маркировкой литерой «н», рассчитанная на укладку вдоль стены дома. Изолятор выполнен из самозатухающего полимера и не поддерживает горение. Но независимо от разновидности кабель СИП нельзя использовать внутри дома.
Ввод СИП в здание с коммутацией к счетчику приводит к постепенному ослабеванию зажима. Алюминиевые жилы деформируются, а разница коэффициентов температурных деформаций сердечника и клеммы усиливает негативный эффект. Перегрев проводки приводит к разрушению изоляции, которая при горении выделяет ядовитый дым. Кабель СИП недопустимо крепить на сгораемых стенах на улице. Все фиксаторы должны изготавливаться из негорючих материалов.
Монтажные работы следует осуществлять на линии, отключенной от подстанции. Прокалывающие зажимы можно устанавливать на кабели СИП, находящиеся под напряжением, но работы должны выполнять сотрудники сбытовой компании. При монтаже необходимо использовать защитные электротехнические перчатки и инструмент с диэлектрическими рукоятками, выдерживающими напряжение не ниже 600 В.
Монтаж кабеля на cтолбы

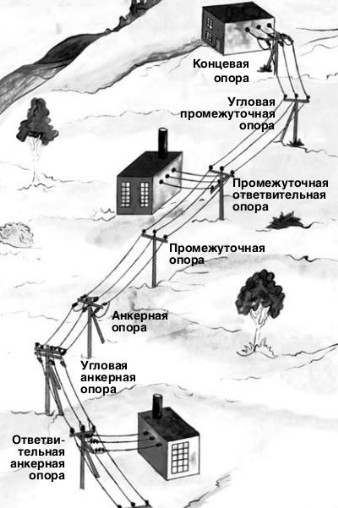

Воздушные линии электропередач с изолированными проводами (ВЛИ) или провода СИП имеют свои особенности при строительстве. Монтаж СИП на опорах, как и при любых строительных работах, проходит этап подготовки территории, заключающейся в вырубке деревьев, кустов, очищении от преград и т.д. Для удобства до начала сборки кронштейны крепят к столбам на земле с помощью стального ленточного хомута, не поддающегося процессу коррозии, затем лишние ленты удаляют.
Монтажные работы на опорах
После установки опор с кронштейнами переходят к этапу сборки ВЛИ. Температура окружающего воздуха должна быть не менее 20?С. Как отмечалось выше, технология монтажа СИП имеет особенность при раскатке проводов, т.е. необходимо сохранить целостность изоляции до ввода в эксплуатацию. Барабаны с проводами установлены на машине, и, используя специальные роликовые арматуры и канаты-лидеры, равномерно распределяются по опорам.
Варианты подключения СИП к модульному автомату
Сейчас в подавляющем количестве случаев в качестве ввода в дом используется СИП с сечением жилы в 16 квадратных миллиметра. И зачастую возникает вопрос: как правильно подключить его к автомату. В этой статье речь пойдет о вариантах подключения, которые активно используются, а также о наиболее правильных вариантах.
Варианты подключения СИП к модульному автомату
Требование энергосбыта
Варианты подключения СИПа к автомату
Простое подключение СИПа
Подключение СИП путем изменения контактной поверхности
Подключение СИПа через выключатель нагрузки либо автомат со специальной формой контактов
Подключение СИПа после предварительной опрессовки жил доработанными гильзами
Требование энергосбыта
Здесь мы не будем рассматривать такой вариант как выполнение перехода с алюминия на медь с помощью прокалывающего зажима (либо переходного клеммника и т.п.).
yandex.ru
Потому что в большинстве случаев горсети (энергосбыт) требуют, чтобы ввод не имел никаких разрывов от столба до вводного автомата (либо счетчика). Хоть он и является правильным.
Варианты подключения СИПа к автомату
Для начала давайте узнаем, какие есть варианты подключения самонесущего изолированного провода к модульному автомату:
1. Простое подключение СИПа к автомату без применения каких-либо дополнительных элементов.
2. Подключение СИПа к автоматическому выключателю путем изменения контактной поверхности жилы.
4. Подключение СИПа после предварительной опрессовки жил гильзами
Давайте теперь на каждом варианте остановимся несколько подробнее.
Простое подключение СИПа
Варианты подключения СИП к модульному автомату
Начнем мы наше рассмотрение с самого простого (для монтажника или контролера горсетей) варианта, а именно подключение СИПа без каких-либо ухищрений сразу к автомату. Такой вариант наверное используется в 95% случаев.
Ведь зажимная клемма автоматов выполняется (опять же в большинстве случаев) с обязательным лужением, а это позволяет подключать как медные, так и алюминиевые проводники.
Кстати, при покупке автоматов обращайте внимание на то, из какого материала выполнена контактная группа, так как есть автоматы, где зажимная клемма сделана из меди. Варианты подключения СИП к модульному автомату. Варианты подключения СИП к модульному автомату
Варианты подключения СИП к модульному автомату
Такое подключение выполнить очень легко и просто, но на этом плюсы его полностью исчерпаны. Дальше начинаются сплошные минусы
Так как СИП имеет многожильную структуру и круглую форму, то при зажиме его в квадратной клемме, площадь контакта оказывается незначительной, а зажимаемые жилы деформируются, что впоследствии может привести к ослаблению контакта и как следствие к нагреву места соединения.
Варианты подключения СИП к модульному автомату
Чтобы этого избежать, нужно периодически (хотя бы раз в 10-12 месяцев) протягивать такое соединение. Но так как ящик со счетчиком или вводной автомат пломбируется энергосбытом, нам никто не даст постоянно срывать пломбы и проводить такую ревизию. Получается в таком случае остается только ждать и гадать «доживет» такое соединение до замены прибора учета или нет.
Подключение СИП путем изменения контактной поверхности
Вторым вариантом, который лишь ненамного сложнее первого, является подключение жилы, которая предварительно еще сильнее закручена
Варианты подключения СИП к модульному автомату
Так создается более плотное размещение жил, что при зажиме в автомате не дает СИПУ «развалиться» и тем самым создается более надежное соединение. Но такой вариант все так же слаб с точки зрения площади контакта. Это так же говорит о том, что с течением времени нагрев обеспечен и при существенных нагрузках. И далеко не факт, что такой вариант соединения «дотянет» до замены прибора учета.
Подключение СИПа через выключатель нагрузки либо автомат со специальной формой контактов
Этот вариант я считаю наиболее предпочтительным и вот почему:
Для того, чтобы создать надежное соединение без каких-либо дополнительных «заморочек», вы просто приобретаете совместно с вводным автоматом (или вместо него, если у вас далее все группы защищены своими защитными автоматами) выключатель нагрузки либо же берете автомат со специальной формой зажимных губок.
выключатель нагрузки
Такая полукруглая форма отлично обхватит круглую жилу СИПа и тем самым будет создано надежное соединение с достаточной площадью контакта, что снизит нагрев до вполне допустимого уровня и соединение прослужит долгое время.
Натяжение провода СИП
Когда СИП-3 прошел через последний силовой монтажный ролик на концевой анкерной опоре, мотолебедку стопорят. Конец провода закрепляется в анкерном клиновом зажиме, например DN Rpi или SO255.
Технические характеристики и марки анкерных зажимов от Ensto, Sicam, Niled:
Прокалывающий зажим для электрического соединения тросовой петли с проводом, устанавливают позже, после окончательного натяжения линии.
Монтер на опоре снимает провод с монтажного ролика и разбирает узел соединения с канат-лидером. Теперь необходимо вытянуть и одновременно отрегулировать натяжение провода. Выполнять это следует с обязательным применением динамометра в соответствии с монтажными таблицами. Скачать можно отсюда (со страницы 13).
Способ регулировки натяжения СИП без динамометра, ориентируясь только по стрелам провеса, является не совсем корректным.
Погрешность при этом может достигать значительных величин. Все будет зависеть не от приборов, а от глазомера конкретного монтера. Человеческий фактор здесь будет играть значительную роль, что совсем не правильно.
Провод необходимо натягивать ручной лебедкой со стороны кабельного барабана.
Для этого с барабана сматывают немного провода, закрепляют на нем монтажный захват лягушку, к которому в свою очередь прикрепляют динамометр. А уже к нему цепляется крюк ручной лебедки.
Другой крюк лебедки зацепляют к надежному якорю на земле. В качестве него можно использовать бампер грузового автомобиля.
Далее производится выравнивание стрел провеса во всех пролетах и их сверка с расчетными в проекте.
После натягивания СИП-3, электрик на опоре производит анкерное крепление провода клиновым зажимом.
После чего сразу устанавливает ответвительный прокалывающий зажим с тросиком для вывода электрического потенциала провода на корпус зажима. Делается это для снижения уровня радиопомех создаваемых ВЛЗ и для исключения повреждения изоляции самого СИП.
После этого можно обрезать провод на опоре в нужном месте, оставив необходимый запас и петлю для дальнейшего соединения или подключения с другим СИП-3, либо ВЛ, КЛ 6-10кв.
Раскатка и натяжение второго и третьего проводов проводится аналогичным образом.

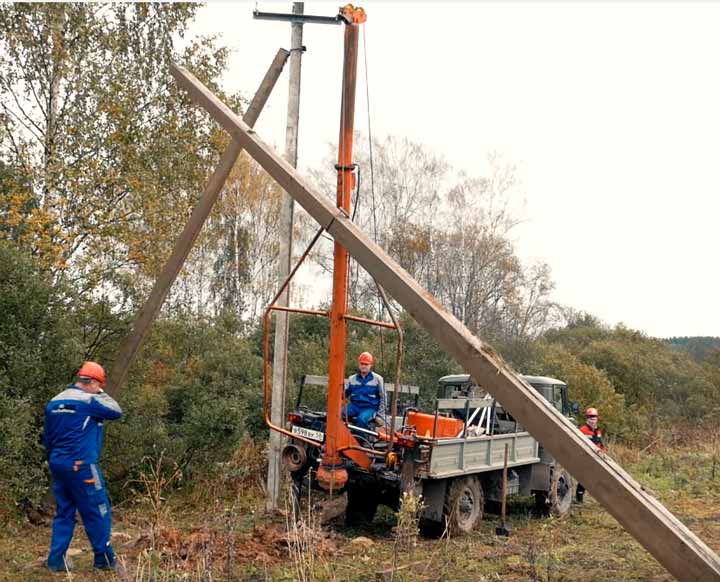

Монтаж опор для ВЛЗ-10кв
Провод СИП-3 может монтироваться как на новые опоры, так и на уже существующие, взамен голых проводов АС-50-70-95-120. Естественно с заменой всей несущей, крепежной арматуры и изоляции. Замена старой ВЛ-10кв на новую ВЛЗ с проводами СИП-3 называется реконструкцией.
И реконструкцию и новое строительство обязательно выполняют по проекту.
Чаще всего монтаж новой ВЛЗ начинают с установки анкерных опор. Еще до подъема стойки анкерной опоры, на земле, на ней закрепляют необходимое количество траверс.
Для предотвращения коррозии, а также в силу того, что линия должна быть необслуживаемой, необходимо использовать оцинкованные траверсы. В противном случае, вам через несколько лет придется заново подниматься на каждую опору и для защиты от ржавчины перекрашивать выцветшие траверсы.
Траверса сразу заземляется. Делается это через присоединение плашечным зажимом и стальным прутом диаметром минимум 10мм (сечением 78,5мм2) к заземляющему выпуску на макушке опоры.
На ж/б опорах допускается как сварное присоединение, так и болтовое. На деревянных рекомендуется использовать в первую очередь плашки.
На многостоечных анкерных опорах количество заземляющих спусков должно быть не менее двух. В качестве таковых можно использовать элементы продольной арматуры железобетонных стоек СВ-105-110.
Все металлоконструкции здесь (крепление подкоса, сама траверса) заземляют сверху, через заземляющий выпуск. Не требуется делать отдельный спуск выполненный прутом или полосой, непосредственно по телу опоры до земли.
Изоляторы на траверсу желательно не накручивать на земле до момента установки опоры, во избежание случайного повреждения и боя при монтаже спецтехникой. Частично оборудованную стойку с помощью автокрана или бурокрановой машины устанавливают в нужной точке.
Затем монтируются один или два подкоса. Их число зависит от схемы трассы и определяется проектом.
Опора должна быть заглублена не менее чем на 2,3-2,5 метра. После этого монтируются промежуточные опоры.
Соединение СИП-3 в пролете
Для соединения проводов СИП-3 в пролете можно применять несколько видов гильз. Например обжимные соединители от фирмы Niled — MJRP.
На изолированных линиях низкого напряжения ВЛИ-0,4кв применяются аналогичные соединительные гильзы MJPT или ГСИ-Н.
Для монтажа обжимного соединителя вам обязательно понадобится механический или гидравлический пресс со специальными матрицами E173 и E215.
Чтобы обеспечить надежную герметизацию соединения, необходимо выполнить обжатие крайних поясков гильзы, имеющих металлические кольца.
Характеристики соединительных гильз:
NiledSicam
Niled MJRP
Sicam MJPT G28
Если у вас нет в наличии пресса, изолированные провода в пролете можно соединить еще одним способом. Особенно он распространен при оперативном аварийном ремонте в случае обрыва СИП-3.
Для этого применяются соединительные зажимы цангового типа — MHV. Для них не требуется пресс.
Соединяемые концы провода по очереди зачищают от изоляции на длину чуть меньше половины длины зажима.
После этого вставляют до упора в цанговый зажим и с помощью двух стандартных рожковых гаечных ключей затягивают соответствующую гайку-колпачок. Затяжка происходит до момента отрыва цанг внутри зажима.
Этот момент должен сопровождаться характерным щелчком.
Характеристики цанговых зажимов для ВЛЗ:
При монтаже на защищенном проводе ВЛЗ-6-10кв цанговые зажимы должны устанавливаться в комплекте с надвижными или термоусаживаемыми чехлами. Причем здесь нужно использовать высоковольтные толстостенные термотрубки.
Не забудьте перед соединением проводов, предварительно одеть термоусадку на сам СИП-3. И только потом осуществлять их гильзование.
После срыва, термоусаживаемый чехол надвигают на затянутый зажим и с помощью газовой горелки разогревают трубку, постепенно смещая зону разогрева от середины к краям.
Марка СИП-2 и СИП-2А
Кабель СИП-2 отличается от предыдущей модели только обязательным нанесением защитной оболочки на нулевую жилу. Сам изолятор обеспечивает улучшенные защитные свойства за счет повышенной прочности.
Обозначение СИП-2А в настоящее время не используется. На начальных этапах производства кабелей это название применялось для обозначения продукции с изолированной нулевой жилой. Теперь для указания на несущий провод с голой или покрытой обычной изоляцией нулевой жилой применяются аббревиатуры СИП-1 или 1А. Покрытый улучшенной защитой кабель принято маркировать только как СИП-2.
Также встречаются еще два частных обозначения для продукции, изготовленной вне территории РФ:
- СИП-2F, оснащенный несущей жилой из многожильного алюминиевого провода (без стальной вставки);
- СИП-2AF, имеющий конструкцию без несущей жилы.
Конструкция кабелей СИП-2 и СИП-2А
Кабель состоит из многожильных токонесущих проводников и дополнительной несущей жилы. За счет расширения ассортимента сечений до 240 мм2, провод применяется в линиях электропередач с рабочим током до 515 А. Встречаются кабели с полностью алюминиевой изолированной многопроволочной несущей жилой, а также со стальной вставкой.
Примеры обозначений:
- СИП-2 3*16+1*54.6 — провод СИП второй категории, имеет изолированный нулевой сердечник и три токонесущие жилы с сечениями 54,6 и 16 мм2 соответственно;
- СИП-2 4*50 — кабель, имеющий следующие параметры — четыре жилы по 50 мм2, несущего проводника в конструкции не предусмотрено (типичный пример не соответствующего ГОСТ 31946-2012 изделия).
На фото хорошо видна разница в конструкции СИП-1 и СИП-2.
Особенности кабелей СИП-1 и 2
Особенности кабелей СИП-2 и СИП-2А
Конструктивными особенностями кабеля СИП второй модели являются:
- обязательный слой изоляции на несущей жиле;
- использование в качестве защитной оболочки особо прочного сшитого светостабилизированного полиэтилена толщиной до 1,7 мм.
Применяемый для оболочки кабелей СИП-2 полиэтилен является экологически безопасным и не выделяет вредных веществ в атмосферу при длительной эксплуатации.
Область применения кабелей СИП-2 и СИП-2А
Провод монтируется на линиях электропередач с напряжением до 1000 В, а также применяется для выполнения отводов для жилых и промышленных зданий. Кабель может использоваться в различных климатических зонах, в том числе и в условиях соленого морского воздуха.
Ручная раскатка проводов
Процесс раскатки с барабанов вручную возможен только в том случае, если строительная длина не превышает 100 м при сечении жилы каждой фазы не более 50 мм2, также на объектах и территориях с высотой пролета менее 50 м.
Ручная раскатка и монтаж СИП для каждого пролета одинакова и проходит в несколько этапов:
- Первая установленная опора является анкерной, с которой начинается непосредственно сама линия электропередач. Барабан с СИП размещают на расстоянии не менее высоты опоры, на конец провода укрепляют канат с помощью монтажного чулка.
- На последующих промежуточных опорах используют и монтируют роликовые арматуры, в которые сразу складывают канат. Весь процесс прокладки проходит под контролем электромонтера. Барабан должен вращаться равномерно и одномоментно с процессом натягивания каната. Скорость раскручивания барабана ограничивается 5-ю км/ч, изолированные проводники не должны соприкасаться с поверхностью грунта и любыми другими предметами и объектами.
- Конечная опора предполагает фиксацию с помощью зажима несущей нулевой жилы на кронштейн анкерной опоры, при этом фазные жилы остаются свободными для присоединения нагрузки.
- По завершении прокладки СИП на опорах на первой анкерной опоре устанавливают динамометр с лебедкой и начинают их натягивать. Динамометром контролируют прикладываемую силу, которую определяют по документации, при этом контролируя качество процесса. После окончания прокладки и стягивания проводники оставляют висеть на некоторое время.
- Монтаж СИП на первой анкерной опоре должен проходить с учетом закрепления несущей жилы на кронштейне с помощью фиксирующего зажима. После стягивания стальным хомутом демонтируют устройства прокладки (ролики, лебедки). Оставляют необходимую длину, срезают и удаляют бухту.
- На промежуточных опорах проводники с роликов переносят и фиксируют в зажимах, одновременно отделяя нулевую жилу пластиковым клином от фазных жил. Роликовый аппарат после этого удаляют, стальными хомутами стягиваются все жилы с двух сторон. Расстояние от зажима должно составлять 150 мм. Дополнительный хомут позволяет крепить фазные проводники под зажимом.
Раскаточные ролики на опорах
