Все о кабеле для теплого пола

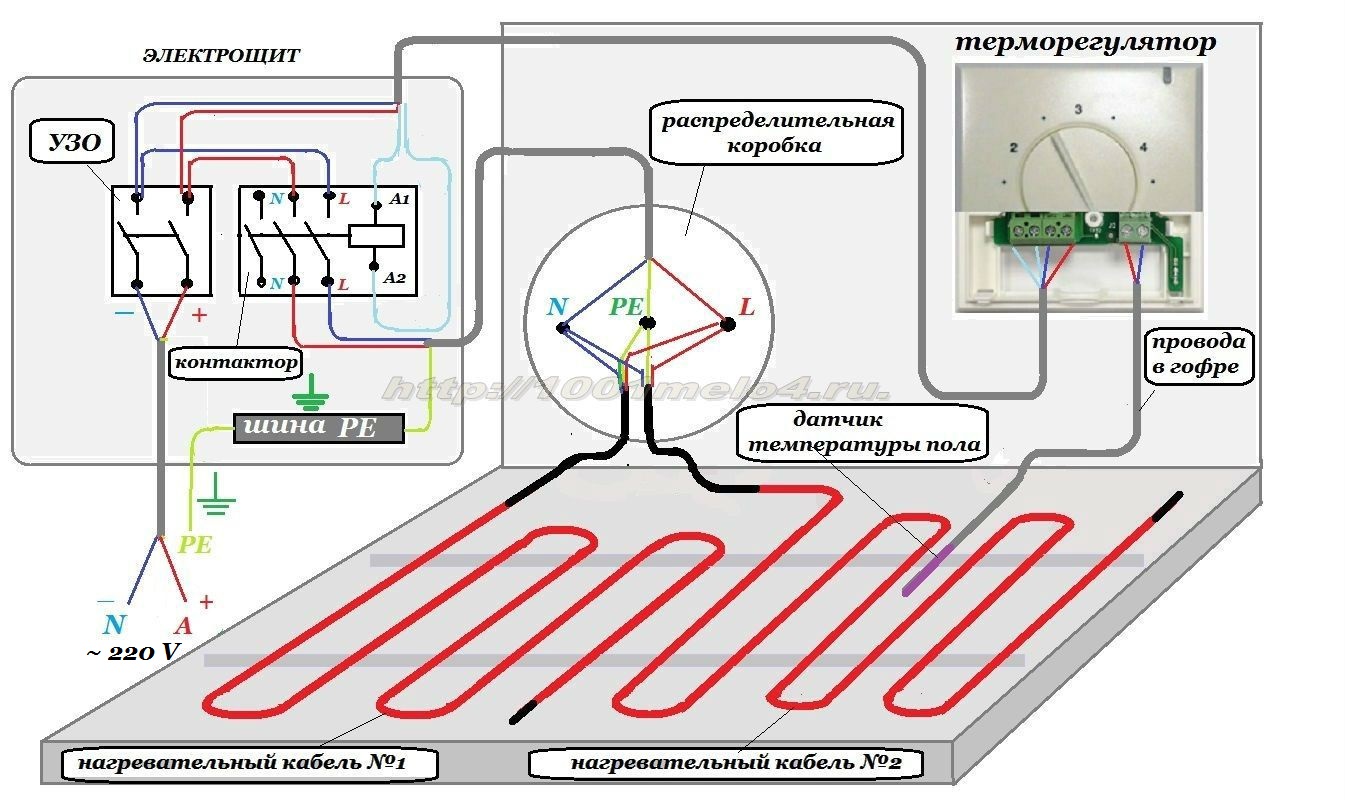

Подключение электрического теплого пола к терморегулятору

Нагревательные электрические элементы систем нагреваемых полов выполняются из ИК-пленки или из нагревательного кабеля. Монтаж таких систем довольно прост – они укладываются либо в толщу стяжки, либо на стяжку непосредственно под финишное напольное покрытие.

Терморегулятор к таким полам подключается следующим образом:

 Определите в помещении место расположения терморегулятора. Учтите, что в непосредственной близости с ним должна находиться проводка электрической сети с напряжением 220 вольт. Между терморегулятором и электропроводкой необходимо предусмотреть место для размещения автоматического выключателя.
 При проектировании электрического пола также предусмотрите место для размещения температурного датчика. Как правило он располагается вблизи терморегулятора в месте, которое не заставлено предметами мебели.

Если нагревательным элементом в вашей системе является ИК-пленка, то термодатчик необходимо установить с изнаночной стороны пленки.
Если нагревательным элементов в вашей системе теплого пола является греющийся кабель, укладываемый в толщу стяжки то температурный датчик нужно обезопасить от воздействия бетона. Для этого его необходимо разместить в гофрированной трубе вместе с нагревающим кабелем. Один конец трубы должен находиться в толще бетонной стяжки, а другой должен быть выведен к стене так, чтобы обеспечить возможность демонтажа и замены неисправного датчика.
После завершения монтажа теплого электрического пола на месте, выбранном для установки терморегулятора установите разметку. Если регулирующее устройство является встраиваемым, то в месте его установки выдолбите нишу. Если ваш терморегулятор накладной – то установите его на винты-саморезы на дюбеля.
Проведите сопоставление мощности нагревательного элемента вашего теплого пола с допущенной мощностью терморегулятора. Максимальная мощность терморегулятора должна быть не менее, чем нагрузка, подаваемая на нагревательные элементы.
Проведите подключения проводки нагревательного элемента к клеммам терморегулятора

Обратите внимание на необходимость соблюдения подключаемых фаз. На большинстве электроприборов фаза может быть обозначена буквами «L» и «F», а нейтральный ноль – литерой «N»

Также фазировка обозначается и цветом проводов – нулевой провод обычно окрашен в синий цвет, а провод фазы – в черный, белый или коричневый.

Затем проведите тестирование терморегулятора:

1. Установите минимальное значение температуры на регуляторе,
2. Подайте на него питание,
3. Включите тумблер нагрева,
4. Плавно поменяйте значение температурного режима, при включении нагревательных элементов должен быть слышан легкий щелчок.
5. Визуально проверьте нагрев пола.

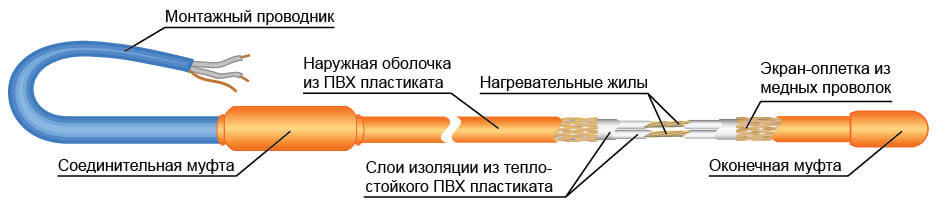

Соединение греющего кабеля

Одно из технологических достижений последних лет – создание греющего кабеля. Он активно используется в различных сферах человеческой деятельности: промышленности, быту, агротехнике.

Выбор такого кабеля можно объяснить его уникальными характеристиками по сравнению устаревшими газовыми или водяными системами. Нагревательный кабель более надежный, характеризуется повышенной безопасностью и экономностью ресурсов.

Греющий кабель можно включать только в те моменты, когда требуется отопление. В остальное время он находится в выключенном состоянии. Многие задаются вопросом, можно ли соединять такие кабели. Да, можно, но при этом следует соблюдать определенные правила.

Тёплые полы

Основная функция таких греющих полов — обогрев непосредственно пола и/или помещения. Существует два вида подобных обогревателей: водяной и электрический. Первый подразумевает прокладку труб в основание пола, по которым пускается тёплая вода. Это более дешёвый и не совсем безопасный вариант, так как в случае повреждения труб не только придётся снимать всё покрытие, чтобы отремонтировать течь, но и существует вполне реальный риск загубить ремонт полностью.Читать так же: об особенностях эксплуатации электрического теплого пола. Что же касается электрической вариации, то здесь всё куда более благоприятно, хотя стоимость такого отопительного проекта будет дороже. Однако затраты быстро окупятся, ведь такая система:

• безопасна;
• очень удобна;
• экономична;
• в случае поломки ремонт значительно проще.

Некоторые боятся, что электрические варианты обогрева потребляют много электроэнергии, но на деле это не так. Ведь стоит учитывать, что основной расход приходится лишь на разогрев. Дальше электроэнергия требуется лишь для поддержания заданной температуры. А качественно и грамотно смонтированный и настроенный обогреватель не будет очень уж жадным потребителем.

В этом видео вы узнаете, как подключить кабельный теплый пол к терморегулятору:

Особенности устройства и монтажа

Несмотря на кажущуюся сложность устройства тёплых полов, в действительности оно крайне простое, как и сам монтаж. В основе его работы заключается превращение электроэнергии в тепловую посредством проводника, имеющего высокое сопротивление. В качестве такового может выступать кабель либо мат, которые подключаются к сети 220 вольт. Следит же за степенью нагрева и температурой терморегулятор.

Терморегулятор поможет поддержать необходимую температуру, не перегревая пол

Выбранный проводник укладывается на фольгу, которой покрывается черновая стяжка толщиной 1 см. Под ней, в свою очередь, находится теплоизолятор, класть который можно прямо на перекрытие. Сам провод закрепляют с помощью специальной монтажной ленты и подключают к терморегулятору. К нему же присоединяют и датчик температуры, который будет фиксировать степень нагрева.

После укладки и закрепления можно наносить основную стяжку толщиной от 2 до 5 см, на которую впоследствии будет уложено чистовое покрытие

При его выборе стоит обращать внимание на допустимость использования с системой «тёплый пол»

Таким образом, устройство отопления пола включает в себя:

• нагреватель;
• терморегулятор;
• датчик температуры.

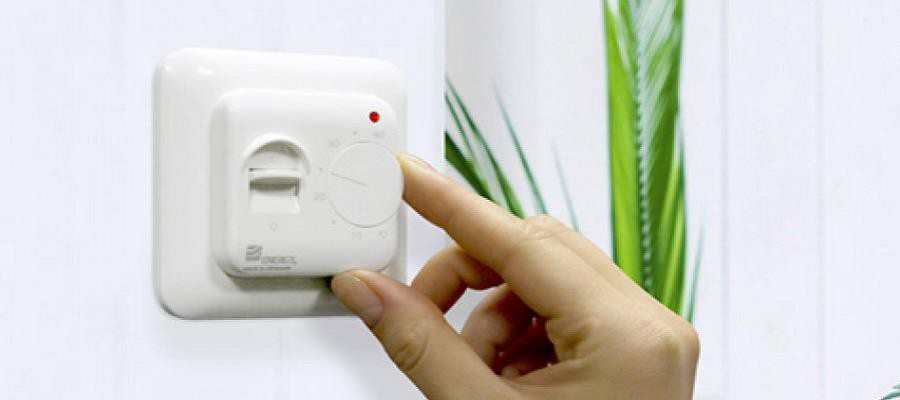

Принципы работы и подключение терморегулятора

По своей конструкции терморегуляторы классифицируют на сложные электронные с программируемым управлением и простые механические. В последних, в отличие от электронных, снабженных электрическим блоком и табло, механическим способом устанавливается только температура. Однако, несмотря на разнообразие приборов принципиальная схема подключения регулятора теплого пола у них очень похожа. Нет никакой опасности ошибиться, так как конкретная схема каждого из них указана на корпусе.

Коммутируемая мощность прибора должна соответствовать выбранной системе обогрева.

По современным нормативам максимально допустимую мощность терморегулятора принимают равной 3 кВт.

Основная функция термостата в поддержании постоянной температуры в системе. Получив информацию от температурного датчика о достижении требуемого предела, он в автоматическом режиме отключает питание. При этом терморегулятор и термодатчик продолжают работать. Как только датчик подаст сигнал об изменении температурного режима, регулятор сразу же включит питание.

В теплом поле с водяным нагревом установка термостата необязательна. Тем не менее его рекомендуется включать в систему, если важен режим экономии или помещение нагревается от нескольких источников.

Установка терморегулятора

Термостат монтируют на стене выше уровня пола как минимум на 1,5 м. Прибор подключается к питанию либо от щитка, либо через розетку, но при обоих вариантах обязательным условием является наличие дополнительно включенного в сеть автоматического выключателя, который должен сработать в нештатной ситуации, будь это поломка, перегрев или короткое замыкание.

По боковой стороне термостата располагаются «гнезда», куда подводят силовые кабели, провода термодатчика и холодные концы нагревательного кабеля. Как правило, схема подключения изображена на приборе, что, несомненно, существенно упрощает установку. Если же схемы нет, то действуют по стандарту:

• клемма № 1 – фаза сети;
• № 2 – ноль сети;
• №№ 3, 4 – жилы нагревательного кабеля;
• № 5 – таймер;
• №№ 6, 7 – термодатчик пола.

Полезно знать, что все подводящие провода имеют разную маркировку в цвете для:

L фазы – белым (черным, коричневым),

N ноль – синим,

«земли» – желто-зеленым.

Для подсоединения пола к термостату в стене нужно будет проштробить неглубокую канаву. Через нее пройдут две трубки из ПВХ – одна, предназначенная для холодных концов нагревательного элемента, другая – для термодатчика.

Теперь можно считать, подготовку к подсоединению пола с подогревом оконченной.

Пошаговая инструкция по подключению электромеханического терморегулятора тёплого пола

При подключении терморегулятора тёплого пола своими руками, необходимо соблюдать все пункты приведённой ниже технологической карты (на примере самой простой электромеханической модификации):

В стене устраивается отверстие при помощи сверлильного оборудования и коронки, в которое монтируется подрозетник.

• Помещение обесточивается в щитке на весь период монтажных работ, для повышения техники безопасности.
• Через отверстие подрозетника протягивается силовой трёхфазный кабель. Рекомендуется выпускать концы провода с запасом, чтобы обеспечить нормальное подключение в клеммной коробке.

Излишки изделия впоследствии подрезаются с помощью стандартных кусачек или бокорезов.

Терморегулятор поворачивается тыльной стороной для осмотра маркировки на клеммной коробке.

• Некоторые модели регуляторов оснащаются скрытой клеммной коробкой, для доступа к которой необходимо снять защитную пластиковую крышку.
• Силовой кабель частично зачищается от изоляции.
• Фазная жила вставляется в отверстие с маркировкой L, нулевая – с обозначением N.
• После установки кабеля, винты на клеммной коробке затягиваются отвёрткой с шлицевым или крестовым наконечником.

• Длина провода должна быть такой, чтобы прибор свободно помещался в подрозетнике, без образования петли.
• В 3-ю и 4-ю клеммы, согласно аналогичной схеме, монтируется кабель тёплого пола.
• В 5-е соединение устанавливается двухцветный заземляющий провод.
• К 6-й и 7-й клеммам подключается слаботочный сигнальный провод.
• Проверяется надёжность фиксации всех 7 жил, а также корректность подключения. Фазный провод, согласно международным стандартам, выполняется в коричневом цвете, нулевой – в синем, а заземление – двухцветная, жёлто-зелёная изоляция.
• С терморегулятора снимается центральная панель и декоративная накалка, под которыми спрятаны фиксирующие распорки с винтами.

• Данные крепёжные элементы ослабляются, чтобы тело регулятора свободно вошло в подрозетник.
• Прибор аккуратно устанавливается в подрозетник, выверяется по углу наклона, таким образом, чтобы места крепления распорок располагались строго на горизонтальной оси.
• Регулятор затягивается в подрозетнике с последующей проверкой жёсткости его креплений. При приложении нагрузки, прибор должен оставаться в зафиксированном положении.
• На финальном этапе, на прибор накручивается центральная панель. После чего защёлкивается декоративная рамка.

После монтажа, необходимо подать напряжение в щитке, поднять переключатель автомата тёплого пола и включить прибор. Источник обогрева начинает излучать тепло, а, при повороте реостата, интенсивность его работы увеличивается.

Следует учесть, что, при первичном включении, пол будет оставить холодным не менее 10 минут, так как требуется время для прогрева стяжки, плиточного клея или других материалов покрытия.

Подготовительные работы перед началом монтажа

Перед тем как приступить к работам, набросаем небольшой план действий:

На начальной стадии монтажа необходимо определиться с местом, где будет установлен терморегулятор. Терморегулятор устанавливается на стене, как обычный выключатель, в наиболее удобном месте на высоте не менее 30 см от пола.

В намеченном на стене месте сверлится отверстие для установки терморегулятора. Перпендикулярно полу, от места установки терморегулятора в стене проделывается штроба, для прокладки в пластиковых трубках или гофре силового провода и провода датчика температуры пола.

Прежде всего, поверхность очищается от пыли и мусора, она изначально должна быть ровной, без ям и перепадов. При необходимости поверхность выравнивают стяжкой, толщина стяжки должна быть не меньше 3 см, если слой будет тоньше – стяжка растрескается. Оптимальная толщина стяжки 3-7 см.

Перед заливкой стяжки, необходимо обработать пол грунтовкой, это улучшит контакт поверхности с цементно-песчаной стяжкой. После того как грунтовка подсохнет, нужно разметить места, где установка теплого пола не требуется (стационарная мебель), также учитываются отступы от стен к нагревательному кабелю (не менее 5 см).

Чтобы обогрев помещения был более экономичен, необходимо уменьшить тепловые потери. Для этого между бетонным основанием пола и нагревательным кабелем укладывают слой теплоизоляции. Теплоизоляционный слой даст возможность уменьшить потери тепла до 30 %.

Теплоизоляция укладывается:

ВЕРТИКАЛЬНО – по периметру всех стен у основания пола. Для этой цели подойдет теплоизоляция в виде специальной демпферной ленты или обычные полистирольные листы шириной 15-20 см и толщиной около 1 см. Уложенная таким образом изоляция снизит теплопотери через наружные стены помещения;

ГОРИЗОНТАЛЬНО – на бетонное основание пола, вплотную к вертикальной изоляции, укладывают листы из теплоизоляционного материала толщиной не менее 2 см.

Теплоизоляционный материала должен быть механически прочным и устойчив к термическим воздействиям. Можно использовать материал из таких составов как пенополистирол, пенопропилен, пробковый агломерат, волокнисто-минеральные плиты и т. п.

Если электрический теплый пол устанавливают в помещениях с повышенной влажностью, поверх теплоизоляции прокладывают гидроизоляционный слой. Это предотвратит проникновению влаги в основание пола. Особенно актуально в квартирах, чтобы в будущем не было проблем с соседями снизу.

Особенности монтажа электрического пола

Укладка электрического теплого пола напрямую зависит от особенностей выбранных элементов.

Технология работы с кабелем

Этот вариант представляет собой систему, где в качестве обогревательного элемента используется кабель, укладываемый по определенной схеме.

Принцип выполнения работ:

Заранее определяется место для установки терморегулятора. Для его монтажа отступают 30–40 см от уровня будущего полового покрытия. Укладка может осуществляться различными способами, но наиболее предпочтителен скрытый вариант, он позволяет утопить в стене все провода и датчик.
Ввиду того что установка зачастую выполняется по армирующему слою, именно на него закрепляется монтажная лента. Фиксация осуществляется с шагом от 50 до 90–100 см. В обязательном порядке производится отступ от стены 10 см, а в местах расположения мебели – 30–50 см. Если в помещении расположены радиаторы и трубы отопления, то от них необходимо отмерить не менее 15 см.

Кабель, выполняющий обогрев, присоединяется к силовому элементу, соединение скрывается в специальной муфте. После этого кабель питания подводится к терморегулятору.
Фрагменты обогрева распределяются по поверхности. Для этого пользуются заранее составленной схемой с учетом рекомендаций производителя

Важно соблюдать правильность изгибов, они должны быть плавными, без заломов. Кабель фиксируется на монтажной ленте, дополнительно можно произвести закрепление на арматуру. Необходимо учитывать, что между витками элементов должно быть расстояние более 80 мм.
В выбранных местах закрепляются датчики температуры.
Проверяется правильность и работоспособность всех соединений

Порядок работы термодатчиков и термостата оценивается по прилагаемым производителем паспортам, в которых отражаются параметры и погрешность.

Необходимо учитывать, что между витками элементов должно быть расстояние более 80 мм.
В выбранных местах закрепляются датчики температуры.
Проверяется правильность и работоспособность всех соединений. Порядок работы термодатчиков и термостата оценивается по прилагаемым производителем паспортам, в которых отражаются параметры и погрешность.

Установка такой системы предполагает точное соблюдение составленной схемы и порядка подключения.

Схема монтажа электрических теплых полов может меняться при увеличении количества контуров, а также в зависимости от вида подключения (двух и трехфазное)

Укладка нагревательных матов

Технология укладки теплого пола на нагревательных матах – более простая процедура, которая не требует соблюдения точности расположения кабеля. Это происходит из-за того, что они уже закреплены в единую конструкцию, которую необходимо правильно расстелить на поверхности.

Особенности монтажа: рулоны сетки раскатываются по подготовленному основанию, для поворота ячейки аккуратно подрезаются, чтобы не повредить кабель. Если требуется обойти препятствие, то сетку срезают, а обогревательные элементы располагают на необходимом удалении друг от друга. Подсоединяется термостат и производится проверка системы.

Маты, по сравнению с другими электрическими системами, считаются одним из самых удобных вариантов обустройства

Именно маты позволяют выполнить заливку стяжки с минимальной толщиной, что заметно сокращает высоту пола.

Инфракрасные обогреватели отличаются хорошим качеством и быстро монтируются, но подходят не под каждое помещение и напольное покрытие

Теплый пол стержневого типа

Стержневой карбоновый пол — это стержневая конструкция, обогревающая помещение инфракрасными лучами дальней волны. В этом диапазоне отсутствует электромагнитное излучение. Особенность его в том, что нагревается не атмосфера, а предметы, присутствующие в комнате.

Композитный материал карбон имеет в своей основе углеродистую наноструктуру в сочетании со связывающими компонентами. Карбоновый и углеродистый пол — одно понятие

Тонкости работы и организации

В его составе содержатся карбоновые стержни, соединенные параллельно в эластичные маты шириной 0,8 м и длиной 25 м при помощи силового провода. Внутри «ковра» размещены нагревательные элементы. Внутренность стержней состоит из карбона, серебра, меди, а тепло выделяет первый из них.

Кроме стержней в составе такого пола есть температурный датчик и терморегулятор. Такой пол обладает свойством саморегуляции. Это значит, что количество тепла прямо пропорционально температуре. Недостатком является то, что монтаж его возможен только с применением стяжки, следовательно, о его демонтаже не может быть и речи.

Стержневой инфракрасный пол состоит из карбоновых стержней, подключенных с двух сторон к токоведущему кабелю

Нюансы монтажа и подключения

Хотя стержневой пол и считается интеллектуальной системой, его можно уложить своими руками. Технология несложная, но работать он будет при условии, что все требования соблюдены.

Укладка стержневого карбонового пола по сути схожа с устройством напольного обогрева из кабельных матов. Сначала на подготовленное основание стелют теплоизоляционную подложку, затем согласно заранее разработанной схеме укладывают греющие полосы. Во время укладки полосы карбонового пола крепятся скотчем к подложке, чтобы они не сдвигались в ходе работы. Все электросоединения нагревающей карбоновой системы дублируются защитной термоусадочной трубкой, имеющейся в комплектации стержневого пола. Провод датчика, фиксирующего температуру нагрева пола, заводят в гофрированную трубку. Для того чтобы температурный датчик не создавал ненужный рельеф над поверхностью системы, в теплоизоляционной подложке вырезают продольное отверстие. Температурный датчик, реагирующий на понижение/повышение температуры системы, располагается между стержнями и закрепляется скотчем. По завершению сборки стержневой системы проводится проверка на работоспособность и качество соединений. Если выявлены дефекты, их устраняют на данном этапе. После проверки на работоспособность выполняется заливка стяжки, являющейся основанием для устройства напольного покрытия.

Этап 1: Укладка стержневого пола на подложку.

Этап 2: Фиксация карбоновой системы скотчем.

Этап 3: Формирование соединений пола с проводкой.

Этап 4: Подготовка термодатчика стержневого пола.

Этап 5: Вырезка отверстий в теплоизоляционной подложке.

Этап 6: Фиксация положения датчика.

Этап 7: Проверка работоспособности собранной системы.

Этап 8: Заливка стяжки поверх карбонового стержневого пола.

Процесс состоит из 8 последовательных шагов:

• подготовки основы;
• укладки теплоотражателя;
• монтажа стержней;
• соединения между собой полос;
• подсоединения силового кабеля;
• подключения конструкции к терморегулятору;
• подключения термодатчика;
• заливки стяжки или монтаж финишного покрытия плиточного типа.

Перед выполнением этих работ планируют, в каком направлении будут укладывать нагревательный мат и рассчитывают количество материала. В продажу карбоновый пол поступает комплектом, но иногда приходится докупать кое-что из расходных материалов.

На выбор мощности оказывают влияние 2 фактора: площадь и вид обогрева. По мощности стержневые теплые полы разделяют на 2 вида: до 160 Вт/м² и до 220 Вт/м².

Наиболее рациональный вариант расположения греющего мата — вдоль длинной стены с ориентацией на теплорегулятор, т.к. в этом случае при подключении к регулятору температуры можно брать провода меньшей длины и уменьшить число разрезов

В основном производители выпускают полный набор для монтажа. Как минимум, в него входит стержневой мат, соединительный комплект и концевой, провода, инструкция по установке. Все остальное: теплоизоляцию, скотч, гофрированную трубу с заглушкой, терморегулятор, датчик, битумную изоляцию — приобретают дополнительно.

О том, какой вариант теплого пола: электрический или водяной лучше устроить под последующую укладку ламината, детально написано в статье, посвященной этому вопросу.

Установка контрольных приборов

Контролировать работу и управлять системой помогают специальные приборы: термостат и температурный датчик. Термостат может быть механическим или электронным, с его помощью задается определенный температурный режим и время включения и выключения системы. Это устройство располагают в непосредственной близости к розеткам, монтируя в стене.

Датчики температуры рекомендуется располагать на полу. Для установки этого прибора в стене от термостата к месту контроля температуры штробят вертикальное отверстие, куда укладывают датчик, предварительно помещенный в гофрированную изоляционную трубу. Место контроля необходимо выбрать между витками нагревателя.

Монтаж датчика температуры

Прокладываете и закрепляете в штробе от коробки до секции нагревательного мата гофротрубу. Диаметр подбираете по размеру датчика.

Радиус изгиба трубки у стены должен быть не менее 5см.

Через нее пропускаете сам датчик температуры с проводами. При этом нужно соблюсти определенные расстояния:

между датчиком и стеной должно быть не менее 0,5-1 метра

сам датчик должен располагаться ровно посередине между витками нагревательных элементов

Шаг между витками в матах выдерживают в строго заданных параметрах (чаще всего 7,5-8см). За счет этой разбежки, компенсируется так называемая «тепловая зебра» под плиткой.

То есть, тепло полностью и равномерно распределяется по поверхности плитки, и вы босыми ногами никогда не почувствуете провалы температуры между линий кабеля и пустым местом, где его нет.

Жилы от температурного датчика также зачищаются и опрессовываются наконечниками. Для удобства их дальнейшего подключения нанесите на них маркировку — ДТ.

Чтобы строительный раствор не пошел во внутрь гофротрубки, на ее конец устанавливается заглушка. Если в комплекте ее нет, можно обойтись изолентой.

Иногда в комплекте идет специальный латунный наконечник. Многие не подозревают для чего он. А он именно и предназначен для установки во внутрь него головки датчика.

После выполнения всех вышеуказанных работ, обязательно еще раз произведите измерение сопротивления. Вдруг вы что-то нарушили или замкнули в процессе монтажа.

Разновидности электрических теплых полов

В зависимости от примененного нагревателя, полы с электрическим обогревом делят на 2 категории: с элементом нагрева в виде кабеля и с инфракрасным.

По способу производства их делят на 4 типа:

1. Нагревательный кабель. Он может быть одно- 2-жильным в том числе и саморегулирующимся.
2. Нагревательные маты. Представляет собой кабель на монтажной сетке.
3. Пленочный. Полимерные гибкие полотна со встроенным инфракрасным нагревательным элементом.
4. Стержневой. Состоит из последовательно соединенных карбоновых стержней.

Рассчитывают теплый электрический пол, исходя из размеров свободной от обстановки части помещения. Под мебелью прокладывать нагревательные элементы не рекомендуют из-за превышения нагрузки на систему в указанных участках. Мощность пола выбирают из соображений 0, 1 кВт/м² в среднем. Для разных помещений этот показатель отличается.

Электрические полы нельзя назвать экономными в эксплуатации. За расход электроэнергии придется платить, но в устройстве они значительно проще водяных

Для устройства электрополов в продаже имеется широкий ассортимент систем, которые нужно просто уложить и подключить к питанию и регулирующим устройствам

В отличие от водяных теплых полов, сооружение которых допускается только в частных домах, электрополы можно устроить в квартирах многоэтажек, в офисах и других присутственных местах

Стяжка над электрическим напольным обогревом намного меньше, чем над водяным полом. Прогрев помещения происходит быстрее

Устройство инфракрасного пола вообще не требует стяжки. Ламинат, например, можно класть сразу после организации напольной системы

Значительно быстрее и удобней выполняется укладка кабеля, если он встроен в армирующую полимерную подложку, вместе с которой формирует так называемый мат

Просто и предельно оперативно производится устройство инфракрасного пола, сооружением которого может заняться исполнитель без опыта

Важно перед началом работы рассчитать шаг, с которым затем будет выкладываться кабель. Для этого находят частное от деления площади, запланированной под укладку системы обогрева в м², умноженной на 100 и разделенной на длину секции в м, взятую из паспорта

Если кроме теплого пола в доме нет альтернативного источника тепла, площадь, занятая системой, должна составлять минимум 70% от площади помещения в целом

Область применения

Монтажные инструменты: отвертка, кусачки, пассатижи, монтажный нож, ножницы, электрический тестер. Если площадь нагревателей группы превышает указанные в таблице значения, то при подключении они должны разбиваться на подгруппы допустимой площади в соответствии с рекомендациями.
Но подключать электрический пол сразу не рекомендуется, так как могут появиться трещины, из-за чего показатель прочности очень уменьшится. Чтобы такого не произошло, рекомендуем использовать альтернативную схему подключения инфракрасного теплого пола своими руками: В этом случае соединение проводов не такое запутанное. Его можно разрезать в определенных местах, чтобы уложить пленку по нужной площади.
Затем подключается заземление.
Для проверки соответствия сетевых жил можно применить индикаторную отвертку. Перед тем как соединить теплый пол с термостатом, следует закрепить датчик температуры, не забыв спрятать его в гофре. Также необходимо сделать штробу для пластиковых трубок, в которых будут спрятаны провода от системы и датчика температуры. Укладка труб методом — змейкой и улиткой Подключение нагреваемого пола по комбинированной схеме Система нагреваемого пола может использоваться как самостоятельная система отопления, так и в совокупности с традиционными отопительными радиаторами.
Схема контуров с жидким теплоносителем Когда проектируется схема подключения водяного пола, непременно просчитывают места нахождения отопительных контуров детальнее: » Длина контура водяного теплого пола: правила расчета «. Процесс монтажа инфракрасного теплого пола смотрите далее. При небольших лимитах на электричество сильно возрастают эксплуатационные затраты.

Схематическая графика обычно изображается на корпусе термодатчика или в паспорте к нему. Уложить саму систему теплого пола — кабель, нагревательные маты или инфракрасную пленку. Чтобы кабель не сдвигался и был зафиксирован в необходимом положении, на полу размещают стандартную монтажную ленту, а потом уже прокладывают нагревательные элементы.

Обязательна проверка их плотного закрепления в контактных зажимах и изоляция жидкой резиной, которая входит в комплект; Выполнение гидроизоляции токоведущих частей, к которым не будет подведена клемма с проводами; Заведение датчика терморегулятора под нагревательные элементы; Присоединение термостата; Тестовое подключение теплого пола с проверкой каждого элемента на нагрев. В случае достижения необходимого температурного режима, прибор останавливает подачу теплоносителя; балансировочный клапан — данное устройство позволяет не допустить холостого прогона воды в контурах отопления.

Кабель Наконец, переходим к тому, как подключается теплый пол кабельный. Укладываем утепляющую подложку с фольгированной пленкой, отражающей инфракрасные лучи вверх.
Монтаж теплого пола Caleo под ламинат и линолеум

Подписка на рассылку

Греющий кабель — одно из самых технологичных нововведений. Его широко используют в быту, агротехнической и промышленной сфере. Популярность такого кабеля связана с тем, что он является лучшей альтернативой газовым и водяным отопительным системам. Греющий кабель экономичнее и безопаснее. Его можно включать в конкретном помещении лишь в тот момент, когда требуется отопление. Но можно ли соединять между собой греющий кабель? Да! Как это делать рассмотрим ниже.

Как соединить 2 куска саморегулирующего нагревательного кабеля?

Два греющих кабеля можно соединять между собой. Главное выполнять такое соединение правильно. Только в этом случае налаживаемая вами система будет работать долго и без перебоев.

Для соединения 2-х кусков саморегулирующего нагревательного кабеля нужно выполнить следующие действия:

1. Разрежьте внешнюю, а затем и внутреннюю изоляцию кабеля и снимите ее. 2. Нагрейте полупроводниковую сердцевину феном и уберите ее, чтобы оголить токопроводящие жилы. 3. С другим греющим кабелем выполните такие же действия, которые описаны в 1-ом и 2-ом пунктах. 4. Соедините жилы с помощью пайки, либо обжатия. 5. Для изоляции скрутки используйте термоусадочную трубку.

Как соединить 2 куска резистивного нагревательного кабеля?

Чтобы соединить 2 куска резистивного нагревательного кабеля сделайте следующее:

1. Очистите небольшой участок кабеля от защитной оболочки. 2. Заверните оплетку назад поверх оболочки. 3. Уберите на небольшое расстояние изоляцию. 4. С другим кабелем проделайте все действия, которые описаны в 1-ом, 2-ом и 3-ем пункте. 5. Соедините нагревательные жилы при помощи пайки или обжатия. 6. Для изоляции скрутки используйте термоусадочную трубку.

Как соединить греющий кабель и «холодный» конец?

Чтобы выполнить соединение греющего кабеля с «холодным» концом потребуются надежные соединительные муфты. Действуйте в такой последовательности:

1. Разрежьте внешнюю изоляцию греющего кабеля и снимите ее

Важно не повредить оплетку. 2

Расправьте оплетку кабеля и скрутите ее в «хвостик» (она понадобится для заземления нагревательного кабеля). 3. Разрежьте внутреннюю изоляцию греющего кабеля и снимите ее. Должна быть полностью оголена черная полупроводниковая сердцевина. 4. Нагрейте сердцевину феном и уберите ее с помощью плоскогубцев, чтобы оголить токопроводящие жилы. 5. На концы жил наденьте соединительные гильзы и обожмите их особым обжимным кримпером. 6. Наденьте на жилы термоусадочные трубки. 7. Обсадите трубки феном и подождите пока они остынут. 8. Наденьте соединительную муфту или на «холодный» конец, или на нагревательный кабель. 9. Заземляющий конец у питающего кабеля делаем большей длины (в дальнейшем его удастся обрезать). 10. На изолированные жилы питающего кабеля наденьте соответствующие термоусадки. 11. Подключите токопроводящие жилы греющего кабеля и изолированные жилы «холодного» конца — обожмите гильзы кримперами. 12. Подвиньте термоусадки и нагрейте их для обсадки. 13. Обрежьте нужной вам длины заземляющий провод и обожмите на нем соединительную гильзу. 14. Обрежьте оплетку до середины гильзы и наденьте термоусадку на заземляющий провод. 15. «Хвостик» из оплетки греющего кабеля подсоедините к заземляющему проводу. 16. Подвиньте термоусадочную трубку и обсадите ее феном. 17. Надвиньте на соединение муфту и обсадите ее феном. Муфта должна заходить и на «холодный конец», и на греющий кабель.

Теперь вы знаете, как соединить греющий кабель, поэтому в этом деле у вас не должно возникнуть сложностей. Если же вдруг по каким-то причинам они появятся, обратитесь за помощью к компетентному специалисту.
