Почему индикаторная отвертка светится от нулевого провода принцип работы

Принцип действия и виды индикаторов

Сегодня в виде обычной отвертки выпускается большое количество индикаторов напряжения. Все они имеют общий принцип работы, но могут отличаться устройством и формой выполнения. Условно такие индикаторы разделяют на три группы. Рассмотрим их более детально.

Простая индикаторная отвертка

Устройство обычного пробника в виде отвертки довольно простое:

• Жало выступает в роли проводника;
• К нему подключен тиристор, понижающий силу тока до безопасной для человека величины;
• Следом расположен светодиод, который соединен с контактным элементом, выведенным на торец отвертки;
• Корпус выполнен из прозрачного пластика, что позволяет видеть, когда светодиод загорается.

Такую конструкцию имеет самый простой и дешевый пробник напряжения, который позволяет определить только рабочую фазу. Ноль этой отверткой можно найти методом исключения. Для того чтобы найти фазу в проводах при помощи индикаторной отвертки, нужно поступить следующим образом:

• Жалом отвертки поочередно прикасаются ко всем проводам контактной группы: розетки, выключателя или обрыва в проводке. При этом нужно пальцем (наиболее удобно большим) прикасаться к контактной пластине, выведенной на корпус;
• При прикосновении к фазе, индикатор начнет светиться, а ноль свечения диода не вызывает.

Такой нехитрый способ показывает, где фаза или ноль в проводах или розетке

После этого можно правильно произвести подключение бытового прибора, для которого важно соблюдать полярность

Отвертка с батарейкой

Индикаторные отвертки на батарейках могут быть разного вида и иметь дополнительный функционал

Принцип работы, внешний вид и устройство такого пробника напряжения ничем не отличается от вышеописанной отвертки. Отличием является наличие двух или трех батареек «таблеток», скрытых в ручке. Этот прибор является более универсальным и позволяет выполнить такие действия:

• Найти фазу и ноль в проводах под напряжением;
• Определить обрыв в обесточенной цепи. Для этого одного конца провода нужно коснуться рукой, а второго – щупом отвертки. Если цепь не нарушена, индикатор загорится. При обрыве в проводке, индикатор напряжения ничего не покажет;
• Кроме этого, такой инструмент за счет наведенного магнитного поля показывает расположение скрытой проводки. Для этого отвертка пальцами берется за жало, а ручкой ведется вдоль стены. При обнаружении запитанной проводки светодиод загорится.

Универсальный пробник

Такое устройство отверткой называют больше по привычке, скорее это мини-тестер. Работает инструмент от батареек, а внешний вид сильно отличается от предыдущих вариантов. На передней панели прибора располагается два светодиода (красный и зеленый), также в зависимости от модели может быть небольшой дисплей, на который выводится показатель измеренного напряжения.

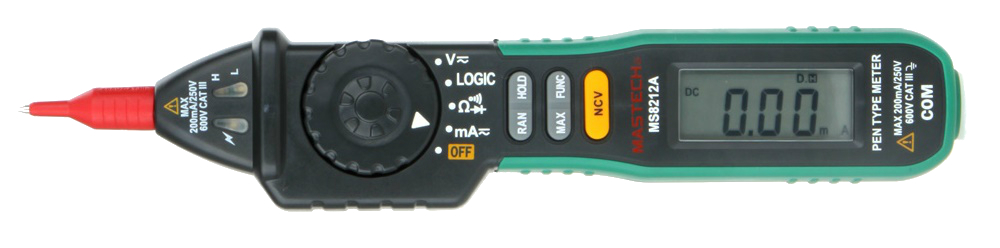

Универсальный тестер производства MASTECH Индикатор имеет кнопку выбора режима измерения. Рассмотрим принцип и назначение различных режимов:

• Режим O применяется для того, чтобы найти фазу контактным способом. При наличии напряжения на проводнике, загорается красный светодиод;
• В режиме L прибор работает при пониженной чувствительности. Этот режим позволяет бесконтактно определить наличие напряжения в скрытой проводке глубиной залегания до 1,5 см. При обнаружении электромагнитного поля загорается зеленый светодиод и раздается писк зуммера;
• Положение H обозначает режим высокой чувствительности. Этот режим позволяет найти фазу и ноль (подключенную проводку) на глубине до 3 см.

Также это устройство позволяет произвести проверку цепи на разрыв, измерить сопротивление до 100 МОм, можно определить полярность, и измерить напряжение источника постоянного тока до 36 В.

Этот прибор пригодится в качестве домашнего тестера: он позволяет проверить работоспособность лампы или другого электрического прибора с замкнутой цепью. Можно проверить любой нагревательный прибор, например, тэн или камин при пробое на корпус.

Как пользоваться индикаторной отверткой

Рассмотрим наиболее распространенные ситуации.

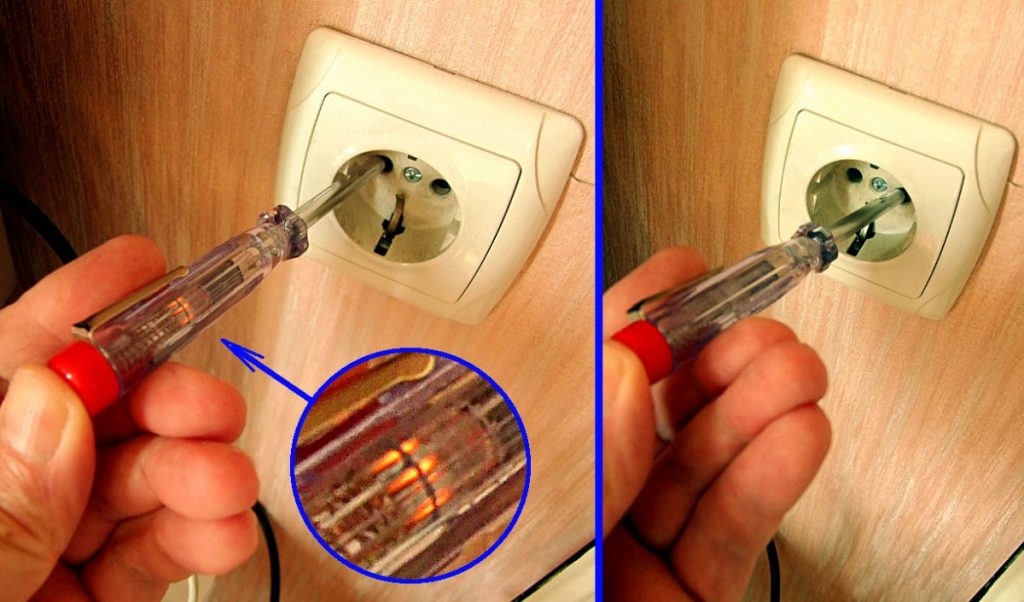

Проверка наличия напряжения в сети или выявление фазы

Здесь все просто: при прикосновении к фазному контакту загорится световой индикатор. При использовании обычной индикаторной отвертки главное – не забыть прикоснуться к контакту на торце ее рукоятки.

Выявление электроприбора с пробоем на корпус

В этом случае нужно, не выключая электроприборы, поднести жало индикаторной отвертки к усику заземления одной из розеток. Если световая индикация сработает, пробой есть. Далее все электроприборы необходимо отключить от сети, а затем, включая поочередно, повторить проверку. Тот прибор, при подключении которого срабатывает световая индикация, и является искомым.

Проверка работоспособности удлинителя

Для такой проверки удлинитель нужно отключить от сети. После этого закоротить цепь, вставив в гнезда одной из розеток удлинителя перемычку из провода. Затем необходимо взяться пальцами за один электрод вилки, а к другому прикоснуться индикаторной отверткой. Если световая индикация сработает, удлинитель работоспособен. Следует уточнить, что для проверки этого вида обычная индикаторная отвертка без элемента питания не подойдет.

Поиск обрыва скрытой проводки

Наиболее точно с этой задачей справится электронная индикаторная отвертка, но можно использовать и аналог попроще с элементом питания. Для поиска обрыва нужно провести жалом инструмента по линии залегания провода. В месте, в котором перестанет работать световая или звуковая индикация, находится обрыв.

Имея индикаторную отвертку с элементом питания, можно поступить по-другому. Для этого нужно отключить питание, коснуться рукой одной жилы провода, а ко второй прижать жало отвертки. Если световой индикатор сработает, обрыва нет. Этот способ очень простой, но точного месторасположения обрыва с его помощью обнаружить не удастся.

Как пользоваться

Чтобы радоваться выполненной работе, необходимо правильно использовать даже такой простой инструмент, как индикаторная отвертка. Чтобы проверить заземление в розетке, потребуется взять инструмент за диэлектрическое покрытие и вогнать в розетку, прижав с обратной стороны палец.

Более дорогие модели могут помочь прозвонить провода. Как это делать, можно прочесть в инструкции от производителя, которая есть в коробке. Зачастую утечка тока — первая проблема, когда используется описываемый инструмент

Неважно, что пострадало: патрон в люстре или выключатель света, — найти пробой просто, если знать, где пролегают в стене провода

Жало подносят к отделке и ведут им, пока не обнаружится сигнал. Именно в этом месте находится участок обрыва. Бывает так, что отвертка не реагирует на наличие напряжения. Решается проблема очень просто: необходима замена батареек. Бояться нечего, ведь разобрать и собрать изделие может даже новичок.

При помощи индикаторной отвертки можно определить ноль и фазу, что крайне необходимо, когда провода не имеют соответствующей маркировки. Для этого достаточно прижать жало отвертки к проводу:

• если лампочка горит, соответственно, это фаза;
• при ноле отвертка никак не отреагирует.

Бывает и так, что появляется необходимость проверить переноску, поскольку пользователю непонятно, есть в ней ток или нет, возможно, отсутствие электричества связано с неисправностью розетки. В этом случае все обстоит гораздо сложнее. На первом этапе пользователь должен отсоединить удлинитель от возможного источника электричества. Теперь цепь закорачивается, создается перемычка из проводов, а между ними устанавливается розетка. Жалом прикасаются к одному из концов вилки удлинителя:

• при наличии горящей лампочки можно говорить о том, что проблем нет;
• если она так и не загорелась, то переноска находится в нерабочем состоянии.

Если во время ремонта неизвестно, где находится проводка, в этом случае тоже можно использовать индикаторную отвертку. Правда, высокой точностью такой инструмент не обладает, но все же может стать незаменимым помощником. В среднем погрешность варьируется от 15 до 20 см. В любом случае и этого достаточно, чтобы можно было говорить о безопасном выполнении работы для пользователя. Но обнаружить обесточенный или экранированный провод такой инструмент не может и вовсе.

Чтобы отвертка функционировала нормально, ее требуется вовремя проверять и следить за качеством установленных батареек. Обязательно на корпусе должны отсутствовать любые повреждения, поскольку в этом случае эксплуатация может быть просто небезопасной для человека, — это не настолько дорогое оборудование, чтобы его нельзя было заменить на новое.

Если тестер не работает, возможно, причина в том, что батарейки сели. Хоть их и хватает на долгое время, все равно приходит срок, когда требуется производить замену

Как и в других случаях, важно соблюдать полярность, а иначе от смены батареек толку не будет

Прелесть такого инструмента в том, что он прост в использовании. Освоить навыки управления с ним может каждый, главное — подробно изучить предлагаемую производителем инструкцию. Если следить за состоянием индикаторной батарейки, то ее замена потребуется пользователю нескоро

Важно не экономить вначале — не брать дешевую продукцию сомнительного качества от производителей, которые еще неизвестны рынку

Обзор индикаторной отвёртки смотрите в видео ниже.

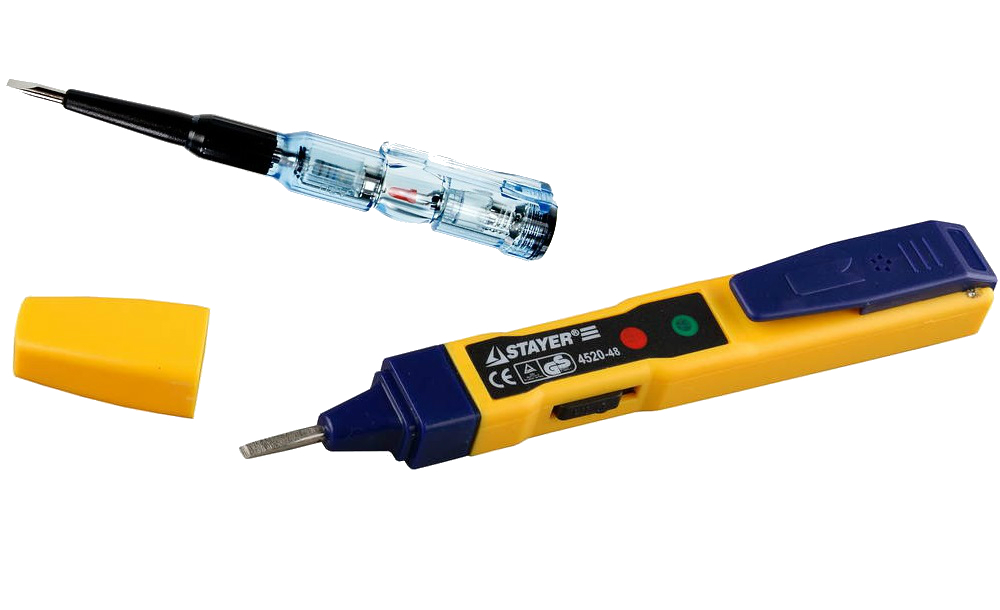

Типы индикаторов напряжения: однополюсные и двухполюсные устройства

Современная промышленность выпускает большое количество различных индикаторов. Определенной стандартной классификации их не существует. По особенностям технического устройства приборы можно разделить на однополюсные и двухполюсные, а также выделяют пассивные и активные изделия. В разделе речь пойдет о классификации по первому признаку.

Однополюсные индикаторы. К данному виду относятся простейшие устройства, схема конструкции которых описана выше: в основе – жало и неоновая лампа для индикации. Более совершенные однополюсные приборы имеют светодиодную лампу, питание от батареек, звуковой сигнал – дополнительно к свечению лампы. По принципу работы такие индикаторы идентичны простейшим устройствам, но появляется возможность прозвонки проводов.

Наиболее продвинутые однополюсные модели имеют сложное устройство, хотя принцип работы сохраняется. Дополнительно к уже перечисленным функциям у них добавляется способность определения обрыва скрытых проводов, находящихся под слоем штукатурки.

Двухполюсный вид индикаторных отверток отличается тем, что имеет не один, а два корпуса. Каждый выполнен из диэлектрического материала, имеет подсветку – неоновую или светодиодную лампу. Некоторые устройства оснащены звуковым сигналом. Два корпуса соединяются проводом, длина которого обычно не превышает 1 м, оба имеют жало. Такие приборы считаются профессиональными, применяются для проверки присутствия тока между двумя контактами. Среди двухполюсных есть модели, которые определяют не только наличие напряжения, но и его величину.

Двухполюсный вид индикаторных отверток характеризуется наличием двух корпусов

Пассивные индикаторы напряжения и тока: особенности функционирования

Вторым признаком классификации индикаторов является их деление на активные и пассивные устройства. В основу положены функциональные особенности инструментов. К пассивным следует отнести приборы, отличающиеся такими характеристиками:

1. Несложные. Однополюсные, состоят из одного корпуса с размещенными в нем элементами.
2. Ограниченный функционал. Единственное, что показывает индикаторная отвертка такого типа, – есть ли напряжение в определенной точке электроцепи.
3. Непрофессиональный инструмент. Чаще применяется в быту, для электриков неприемлем в силу отсутствия возможностей обеспечить необходимое обследование состояния электропроводящих кабелей.

Преимущество данных индикаторов состоит в том, что при определении наличия напряжения не нужен ноль, его роль выполняет человек, в руках у которого оказывается отвертка-индикатор. Особенность ее устройства заключается еще и в том, что резистор, в силу значительной сопротивляемости, не определяет наличия напряжения ниже 50 вольт.

Понять, как найти фазу индикаторной отверткой подобного типа, труда не представляет. Жалом следует коснуться проводника, а рукой нажать на пластину на корпусе устройства. При наличии напряжения неоновая лампочка засветится.

Пассивные индикаторы напряжения и тока определяют только то, есть ли напряжение в определенной точке электроцепи

Характеристики активных отверток-индикаторов напряжения

Активные индикаторы имеют более сложное устройство. Внутри корпуса находится схема, которая функционирует несколько иначе, чем у пассивных приборов. Такое устройство является более чувствительным. Светодиодный индикатор напряжения реагирует не только на наличие тока, но и на электромагнитное поле, которое обязательно образуется вокруг проводника.

Активные индикаторы имеют следующие технические характеристики:

1. Наличие собственного источника питания. Внутри корпуса имеется батарейка, которая приводит в активное состояние внутреннее устройство.
2. Светодиод вместо неоновой лампы.

Как пользоваться индикаторной отверткой со светодиодом? Если одной рукой взяться за жало, а второй коснуться пластины на корпусе, светодиодная лампа отреагирует – засветится. Эта функциональная возможность активно применяется при прозвонке проводов.

Активные индикаторы имеют собственный источник питания

Критерии выбора изделий

Что измеряет вольтметр и как им пользоваться

При выборе тестера учитывают такие его характеристики, как:

• Форма жала – жало устройства должно быть плоским и прочным. Это позволит не только измерять напряжение, но и откручивать различные винты на клеммниках, монтажных коробах для проводки;
• Материал – корпус тестера должен быть изготовлен из устойчивого к ударам пластика;
• Удобства использования – приспособление должно хорошо лежать в руке, иметь клипсу для крепления его на лацкане кармана;
• Функционал – наиболее удобны модели, имеющие такие дополнительные функции, как «прозвонка», определение величины измеряемого напряжения;
• Способ оповещения о наличии напряжения – с помощью звука из встроенного динамика или срабатывания небольшого светодиода, неоновой лампочки;
• Наличие дисплея – небольшой монохромный дисплей позволяет отображать значение напряжения;
• Стоимость – для бытовых нужд используют простые модели стоимостью до 100 рублей. Опытные электрики применяют более дорогостоящие и надежные тестеры стоимостью до 300-400 рублей.
• Производитель – наиболее популярны и надежны изделия производства таких брендов, как Yato, Wortex, Stanley, IEK, Fluke.

Также, выбирая тестер, необходимо учитывать отзывы о той или иной модели в интернете.

Разновидности

Какие же бывают индикаторные отвертки? Тут можно выделить три основных вида:

Классические

Наипростейшая индикаторная отвертка

Именно этот тестер мы выше уже и рассмотрели с вами.

В его преимущества можно записать:

1. Практичность и долговечность. Этот элементарный прибор может годами хранится среди ваших инструментов, не требуя к себе никакого внимания, и выручать в моменты необходимости проверки электрических цепей;
2. Низкая цена. Простота устройства наглядно демонстрирует то, что больших ресурсов для создания такого прибора не требуется, следовательно, и дороговизне тут взяться неоткуда;
3. Элементарная инструкция эксплуатации. Воткнули жало в розетку и приставили палец к контактной пластине. Что может быть проще? Загорелась лампочка – фаза, не загорелась – ноль или обрыв.

Но также есть и недостатки:

1. Высокий порог ощущаемого напряжения. Инструмент точно сработает лишь при наличии в сети шестидесяти и более вольт;
2. Наличие только контактного метода тестирования.

Со светодиодом

Отвертка на батарейках и со светодиодом

Внешне данные приспособления ничем не отличаются от выше рассмотренных изделий.

А вот зато внутри они дополнены батарейкой и биполярным транзистором:

Схема устройства индикаторной отвёртки со светодиодом и автономным источником питания

Сверху модель со светодиодом и батарейкой, а снизу – классическая

Касаться контактной пластины в этом случае при тестировании розетки не нужно.

Кроме этого можно отметить ещё ряд положительных сторон:

1. Возможность применения бесконтактного метода для проверки движения электрического тока в проводке. Для этого достаточно поднести обратную сторону отвёртки вплотную к изоляции провода;

Демонстрация того, как проверить наличие напряжения в силовом элементе бесконтактным способом

1. Расширение области применения прибора:

• Теперь можно проверить кусок провода на наличие разрыва, попросту приложив его оголённые концы к щупу и контактной пластине соответственно;
• Протестировать цоколь лампы, дотронувшись жалом до него;

Демонстрация того, как пользоваться индикаторной отверткой при тестировании цоколя

Узнать о попадании электрического тока на корпус металлического оборудования. В этом случае также потребуется прикоснуться к нему рабочей частью; Во всех упомянутых случаях светодиод весело вам «подмигнёт»;

1. Возможность проверки силовых элементов, напряжение которых составляет даже менее 60 В.

Но есть и минусы, связанные с таким апгрейдом:

1. Чрезмерная чувствительность системы играет не только в плюс, но и в минус. Лампочка может загораться даже тогда, когда в исследуемом объекте нет электрического тока. Поэтому перед тем, как пользоваться отверткой-индикатором, снабжённой батарейкой, убедитесь в том, что рядом ничто не сможет повлиять на производимые замеры;
2. Зависимость от батарейки. Периодически придётся менять автономный источник питания.

Универсальные

Универсальная индикаторная отвертка

Внутри этого прибора уже можно обнаружить микросхему, расширяющую его возможности.

Так, например, у него имеется три режима работы, которые выставляются путём переключения специального ползунка на соответствующую отметку:

• «О» – наличие напряжения при осуществлении контактного тестирования оповещается путём включения встроенной лампочки;
• «L» – бесконтактная проверка наличия тока с низкой чувствительностью. Также сопровождается появлением зелёного света на индикаторе;
• «Н» – бесконтактное тестирование с высокой чувствительностью, позволяющее обнаружить силовые линии даже под слоем штукатурки, что сопровождается не только зажжённой лампочкой, но также и звуковым сопровождением.

Так что пользоваться индикаторной отвёрткой такого типа очень удобно и результативно.

Из отрицательных сторон следует выделить:

• Относительно высокую стоимость. Дополнительные элементы в строении прибора, конечно же, увеличивают себестоимость продукта;
• Частую замену батареек. Расход питания у таких инструментов достаточно большой.

Специфические работы, требующие навыков

Невзирая на всю технологическую простоту индикаторной отвёртки, этот инструмент способен решать довольно сложные технические задачи. К большому сожалению, даже самое современное приспособление с батарейкой не может выполнять задачи самостоятельно. В обязательном порядке, пользователь обязан правильно употребить инструмент.

Среди многочисленных видов поломок электроприборов и проводников, имеются такие, которые требуют не только присутствия хорошего инструмента, но и сноровки человека

В качестве примера можно рассмотреть случай обрыва удлинителя, где важно не просто проверить провод, но и устранить повреждение. Важно понимать, что такую работу может выполнить самый обыкновенный человек, если будет действовать по следующему алгоритму:

1. Удлинитель следует отключить от сети и других электроприборов. Только после этого следует зачистить концы провода.
2. Провод необходимо вставит в розетку удлинителя таким образом, чтобы контакты были закорочены.
3. Один контакт необходимо держать в руке, а ко второму прикоснуться жалом отвёртки. Так следует проверять целостность провода. Если имеются повреждения, индикатор не будет подавать сигнал.

Кстати говоря, аналогичным принципом можно проверять любые обрывы проводника. Не исключением является и поиски обрыва в цепи такой проводки, которая вмонтирована в стену. Индикаторной отвёрткой необходимо просто проводить по стене тем маршрутом, которым проложена проводка. Если в каком-то из мест индикация становится гораздо меньшей или вообще пропадает, значит, здесь имеется обрыв.

Такая простота, с которой можно проверять целостность проводки, достигается тем, что современные индикаторные отвёртки способны реагировать на электромагнитное поле, излучаемое проводкой

Важно не забыть отключить источник питания перед тем, как пользователь приступит к снятию изоляции с того места провода, где произошёл обрыв

Индикаторная отвертка с функцией обнаружения скрытой проводки

Термин «прозвонка» в статье уже использовался. Это одна из функций, которую может иметь инструмент. Такие устройства светодиодные, для питания применяется батарейка. Именно потому, что для индикаторной отвертки с прозвонкой необходим аккумулятор, многие отдают предпочтение простым вариантам, которые, по сути, являются вечными.

С помощью индикаторной отвертки можно найти скрытую проводку

В основе прибора с прозвонкой могут лежать схемы:

• с полевым транзистором;
• с биполярным составным транзистором.

Коэффициент управления обоих видов элемента довольно высокий. Даже цепи с большим сопротивлением, заключенные между контактами отвертки, отпирают транзистор, и светодиод срабатывает – загорается. Подобное происходит и при попадании жала в электромагнитное поле.

Статья по теме:

Если оборванный провод подключен к фазе, то при проведении жала вдоль места его размещения и при удержании рукой верхней части отвертки лампочка будет светиться. После обрыва свечение исчезнет.

Такое устройство как детектор, определит местонахождение скрытой проводки более точно

При ведении индикатора вдоль кабеля под штукатуркой светодиод тоже будет светиться. При этом обязательно следует обеспечить контакт с верхней точкой. Если отвертку сместить на 2-3 см относительно провода, она погаснет.

Функция определения обрыва цепи, в том числе и под штукатуркой, присуща только индикаторным отверткам – мультиметром подобные операции выполнить нельзя.

Принцип действия индикаторной отвертки

Универсальная, доступная для любого потребителя отвертка индикатор, предназначена для выявления наличия или отсутствия переменного напряжения. Главное ее отличие от обычной отвертки – наличие встроенного индикаторного элемента в полости ручки. Кончик пробника (щуп) служит своеобразным проводником (контактной частью). Простые модели оснащены неоновыми лампочками.

Принцип работы стандартной индикаторной отвертки основывается на проведении тока через кончик (жало) и резистор на контакт неоновой либо светодиодной лампочки, вследствие чего она загорается. При выходе прибора из строя необходимо заменить батарейки либо непосредственно сам тестер (в случае его поломки).

https://youtube.com/watch?v=hdNNpnTrS2g

Как устроен индикатор

Как же устроена эта специальная отвёртка? С первого взгляда она выглядит как обычная отвертку, но основное отличие заключено внутри. Внешне данный прибор выглядит, как и все остальные – это корпус самой отвертки из материала, не пропускающего электричество и жало. В принципе ей можно тоже закручивать саморезы и винты, но так как это не основная её функция, то лучше ей и не пользоваться. Жало отвертки – именно оно и несёт на себе основной функционал. Его мы вставляем в розетку, ну или дотрагиваться до провода и не бояться удара током. Резистор. Эта деталь имеет высокое сопротивление.

Благодаря именно ему, Вас и не ударит электричество. Неоновая лампа (обычная светодиодная лампочка) – это и есть тот самый индикатор, который светится, если ток в цепи имеется. Пружина – да просто позволяет улучшить контакт с контактной пластиной. Контактная пластина – она контактирует с проводящим ток объектом. Это же логично! В данном случае с Вами. Поэтому в схему работы цепи следует добавить еще и Вас. Вот и полное строение индикаторной отвёртки.

Исходя из этого принцип работы получается весьма простым. Ток проходит по жалу, которое вставлено в розетку или приставлено к проводу. Далее он встречается с резистором, которым уменьшает силу тока в разы и предотвращает удар им человека. Ну, и в конце концов зажигается неоновая лампочка, которая и сигнализирует о наличии тока.

Отвертка индикаторная без батареек:

Данный измерительный инструмент, пожалуй, самый простой, выпускается давно и единственно, что в нем меняется, так это дизайн.

Комплектация прибора:

• пластмассовый корпус, в который запрессован металлический стержень, в виде отвертки
•  высокоомное сопротивление, для уменьшения силы тока в цепи
• стеклянная индикаторная лампочка
• упругая пружина, соединяет контакт на колпачке с контактом индикаторной лампочки, а так жестко фиксирует все детали
• колпачок с контактом, закручивается с противоположной стороны и служит для удерживания всех деталей от выпадения

Применять на практике данный прибор не сложно, отвертка жалом вставляется в контакт розетки, и касаемся пальцем контакта на колпачке, если лампочка светится, значит, на данном контакте присутствует фаза.

Величина тока на контакте колпачка, которого мы касаемся, очень маленькая и не ощущается, а для работы прибора достаточна. Прибор простой, дешевый, думаю его просто необходимо держать в наборе домашних инструментов.

Не звать же знакомого электрика для определения наличия тока в розетке. Помните, электрический ток опасен. Поэтому при ремонте или замене любого электроприбора, обязательно отключайте электропитание, на данном участке цепи. Не повторяйте рекорда электрика Сидорова.

Проверка заземления бытовой техники

Стиралки, микроволновки, холодильные агрегаты – для безопасной работы они должны быть заземлены. Чтобы убедиться в этом, прикасаемся щупом к корпусу включенного бытового прибора. Заземления нет, если загорелся светодиод.

Огонек горит — заземления нет

Как найти проводку под штукатуркой?

Об этом на Domovushkin.ru имеется отдельная статья, где рассмотрены все возможные способы. Здесь лишь отмечу, что для поиска не подойдет простейшая отвертка. Нужна универсальная или активная. Та, у которой загорается лампочка, если зажать с обоих концов. И то успех не гарантирован, если провода спрятаны глубоко или в стене находится арматура.

Как действовать:

• Возьмитесь за щуп.
• Противоположную часть направьте на стену.
• Водите в месте предполагаемого нахождения кабеля.

Светящийся диод покажет наличие кабеля под напряжением, если он не слишком глубоко замурован.

Как зафиксировать утечку тока?

При нарушении изоляции или появлении пробоя возникает утечка на металлический корпус бытовых приборов. Чтобы защититься от поражения, используйте отвертку-индикатор.

Осторожно прикоснитесь к поверхности включенного агрегата. Если светодиод хоть немного засветился, это явный признак утечки

Нужно найти повреждение изоляции и проверить заземление.

Основные виды проверки

В зависимости от типа и функциональности индикаторной отвертки, проводят контактную и бесконтактную проверку техники, оборудования, электрической сети.

Контактный способ

• При проверке патрона необходимо проявить аккуратность, чтобы не закоротить контакты цоколя, которые расположены очень близко друг от друга. Фаза приходит на внутренний контакт, а не на резьбу, в противном случае, может происходить утечка на корпус осветительного прибора.
• Если лампочки в люстре загораются неправильно или не все, то следует проверить подсоединение выключателя. Если на нулевой клемме загорается индикатор, это значит, что фаза попадает на нуль выключателя, проходя через лампочку люстры. В этом случае необходимо исправить ошибку монтажа.
• Проверка на утечку напряжения проводится, когда покалывает, щиплет руку от прикосновения к технике. Электрический прибор подключают к сети, запускают его работу и прикладывают к корпусу тестер. Утечка на корпус происходит, если индикатор загорается в пол канала. Индикатор будет загораться в полную силу, если есть прямой контакт фазного провода с корпусом устройства. В этих случаях технику следует отремонтировать или заменить.

Поиск обрыва

Бывает, что при подключении прибора через удлинитель, он не работает, чтобы исключить поломку механизма, нужно проверить его на возможный обрыв.

Индикаторная отвертка берется за жало, торец рукоятки (пяточку) прикладывают к изоляции удлинителя, включенного в исправную розетку. Диод загорается, пробник ведут по всей длине провода. В том месте, где лампочка тухнет, возник перелом кабеля.

Когда с первой проверки не найден обрыв, необходимо выдернуть из розетки вилку удлинителя, перевернуть, затем воткнуть снова, повторить тестирование. Если действия не выявили неисправность удлинителя — проблема в приборе.

Скрытая электропроводка

Концы, замурованного в стену провода, прикладывают к «пяточке» и щупу отвертки. Если индикатор подает сигнал, обрыва в проводке нет, если провод поврежден, диод не загорится. Провод можно нарастить, если невозможно дотянуться пробником от одного конца до другого. Перед наращиванием дополнительную проводку проверить по аналогии.

Как пользоваться индикаторной отверткой

Несмотря на простоту конструкции, у каждого вида индикаторной отвертки есть свои правила использования.

Простая индикаторная отвертка

Проверка простой индикаторной отверткой

Для того чтобы при помощи простого тестера определить наличие напряжения в розетке или на определенном участке электрической цепи, необходимо:

1. Коснуться кончиком жала контакта розетки, участка цепи;
2. Приложить палец к находящейся в торце приспособления контактной площадке.

О наличии напряжения при этом будет свидетельствовать свечение расположенной внутри корпуса индикатора неоновой лампочки.

Многофункциональная отвертка с автономным источником питания и светодиодным индикатором

Проверка тестером на батарейках

Для того чтобы с помощью такого индикатора определить фазный и нулевой провода, необходимо просто коснуться его жалом контакта розетки. При наличии напряжения на контакте светодиод будет светиться. Прикладывать палец к верхней контактной площадке не нужно.

Важно! Перед тем, как пользоваться такой индикаторной отверткой, необходимо проверить исправность батареек. Для этого к жалу и контактной площадке прикладывают два пальца одной руки (большой и указательный), если питание исправно, светодиод внутри начнет светиться

Многофункциональные индикаторные отвертки с жидкокристаллическими дисплеями

Такие электронные тестеры могут производить проверку наличия напряжения контактным и бесконтактным способами. В первом случае все происходит так же, как и при использовании простого индикатора, с тем только отличием, что вместо контактной площадки нажимается полюсная кнопка с надписью «Direct test». При наличии напряжения на дисплее прибора появится его примерное числовое значение (от 12 до 220В). При бесконтактном способе проверки проводника или участка электрической цепи на наличие в них напряжения жало подносится максимально близко к проверяемой поверхности, на корпусе нажимается полюсная кнопка «Inductance Break-point». Если контакт или участок цепи находится под напряжением, на дисплее тестера будет отображаться значок молнии.
