Какая розетка нужна под духовой шкаф?

Информация о проводе и кабеле марок ПВС и КГ

Наиболее оптимальные термостойкие провода для электроплит – кабели марок ПВС и КГ. Оболочка и изоляция жил кабеля КГ изготовлена из высококачественной резины. Преимущество этого материала заключается в широком рабочем температурном диапазоне, который колеблется в пределах от -40 до +50 градусов, а также в устойчивости к воздействию солнечных лучей. Аббревиатура расшифровывается следующим образом: К – кабель, Г – гибкий.

В разных отраслях промышленности он используется для подключения перемещающихся механизмов, например, тельферов, кран-балок и т.д.

Аббревиатура ПВС расшифровывается следующим образом: П – провод, В – виниловая изоляция токопроводящих жил и оболочки, С – соединительный. Таким образом, ПВС – это кабель, а не провод. Однако он часто используется при проведении проводки в квартирах и загородных домах. Его основное назначение – применение на участках бытовой сети, где требуется повышенная гибкость. Из него изготавливают удлинители и шнуры питания. Рабочий диапазон температуры колеблется в пределах от -25 до +40 градусов. Преимущество материала – устойчивость к горению, он не распространяет огонь, поскольку просто плавится.

Подготовительные работы

На этом этапе уделяют внимание состоянию проводки. В старых домах или квартирах сеть бывает рассчитана на нагрузку не более 3 – 3,5 кВт

Если учесть мощность других электроприборов, для подключения духового шкафа к электросети нужно тянуть отдельный кабель от распределительного щитка.

Трехжильный силовой шнур укладывают двумя способами:

• Открытым. Метод подходит, если в доме сделан ремонт, штробить стены нельзя. В этом случае применяют пластиковые или металлические каналы, которые удобно закрывают провод. Иногда кабель прячут в плинтус, если в нем есть специальный промежуток.
• Закрытым. Так заделывают провод в стену, если в помещении идет ремонт или предусматривается в ближайшее время. В этом случае также используют короба, но не всегда.

Инструменты и материалы

Готовят мультиметр для определения напряжения в сети, поиска фазного и нулевого провода. Обрезают и зачищают кабели строительным ножом с выдвижным лезвием.

Другие инструменты:

• плоскогубцы, кусачки, прямая и крестообразная отвертка;
• рулетка, карандаш, уровень пузырьковый;
• болгарка для штробления стен;
• ножовка, дрель, перфоратор, шуруповерт.

Для подключения к сети потребуются материалы:

• трехжильный провод ВВГнГ;
• розетка, к ней угловая вилка (такая занимает мало места между тыльной стороной агрегата и кухонной стенкой);
• комплект УЗО + автомат или дифференциальный автомат.

Как определиться с размером

Размер зависит от площади кухни и потребностей семьи

Стандартный электрический шкаф-духовка имеет размеры по глубине всегда 60 см, разнятся габариты по высоте и ширине. Такой шкаф подходит для приготовления пищи на среднюю семью.

Модификации по размерам:

1. Большие духовки. Ширина составляет до 90 см, высота не отличается от стандартной. Объем камеры — 80 – 120 л, поэтому есть возможность запекать продукты целиком (рыба, большая птица, поросенок).
2. Маленькие духовки. Компактность придается за счет уменьшения высоты до 45 см, при этом глубина и ширина стандартные. Объем камеры 47 – 50 литров. Низкие варианты снабжены режимом СВЧ печки, поэтому такие модели могут заменить подобные устройства при недостатке места.

Подготовка ниши и электрики

Если мощность агрегата не превышает 3,5 кВт, для подключения подойдет обычная розетка и вилка на 16 ампер. При высокой мощности берут специальные разъемы для подсоединения, рассчитанные на 25 или 32А.

Правила выбора электрики:

• применяют сечение кабеля для духового шкафа 3 х 6, если напряжение 220 В (трехжильный), для трехфазной системы подходит пятижильный шнур 5 х 4;
• используют трехполюсной автомат на 25А;
• вилка, коробки и подрозетники должны соответствовать сечению провода.

Монтаж духового шкафа

Установка корпуса на место проходит без проблем, т. к. производители мебели и электрической техники выдерживаю стандарты, чтобы корпус удобно входил в предназначенное место в кухонном гарнитуре. Обычно такое место находится под столешницей, туда помещают духовку, выставляют корпус вертикально и горизонтально по уровню.

При монтаже выдерживают нормы:

• от низа духового шкафа до пола должно быть не меньше 5 см, лучше — 8 см;
• промежуток между боковыми стенками мебели и корпусом — не меньше 5 см;
• дистанция от тыльной стены духовки до мебельной стенки — не менее 4 – 5 см;
• рядом ставят розетку, использовать удлинитель нельзя.

Установка УЗО

Устройство защитного отключения нужно на линии для автоматического отключения подачи тока при высокой нагрузке. Коммутационный прибор устанавливают вместе с автоматическим выключателем.

В другом варианте подключают дифференциальный автомат дифавтомат, который имеет УЗО и автоматический прерыватель в общем корпусе. Этот прибор работает аналогично сочетанию УЗО с выключателем, смотрится более компактно, но имеет высокую стоимость.

Для духовых шкафов мощностью до 4 кВт ставят автоматический прерыватель на 20 А. Если мощность больше, применяют автоматы на 32 А, при этом сила токового отключения должна быть на уровне 30 мА.

УЗО, автоматы или дифавтоматы подключают на линии после выхода из распределительного щитка (после счетчика). Соединяют проводами не меньшего сечения, чем основная разводка.

Монтаж варочной панели

Как правило, настольные индукционные плитки идут в комплекте с кабелем и вилкой для подключения в розетку, и пользователю не нужно приобретать их отдельно. Следует помнить, что во избежание перегрузок для варочной панели следует также проводить отдельную линию электросети. В противном случае одновременное включение двух и более мощных приборов приведет к отключению автомата в электрощите, который не выдержит повышенной нагрузки.

В среднем суммарная нагрузка плитки около 32 ампер, поэтому для ее надежного и безопасного использования требуется размещение отдельного автомата на 40А и кабель с сечением 6 мм.

При наличии уже соединенного с плиткой кабеля следует проверить его на правильность подключения. По общепринятой маркировке выводы обозначаются следующим образом:

• L — фаза. L1, L2, L3 — фазные отводы при многофазовом подключении.
• Pe — заземление.
• N — нулевой вывод.

Существуют модели плит с несколькими подключаемыми фазовыми жилами. С однофазным подключением на 3 провода все понятно, с вариантами подключения нескольких фаз немного сложнее. Идеально, если разводка в доме выполнена с применением нескольких фазовых проводов. В таком случае подключение плиты проводится согласно рекомендациям производителя, без каких-либо изменений. К сожалению, такой вариант электроснабжения жилых домов — большая редкость, потому что более распространен стандартный однофазовый режим.

В случае однофазной сети подключение входящего в комплект кабеля с несколькими фазовыми жилами к однофазной розетке недопустимо, поскольку нагрузка на единственный проводник увеличивается суммарно в 2−3 раза (в зависимости от количества выводов на плите). Высока вероятность того, что провод не выдержит такой мощности.

Еще можно приобрести трехжильный кабель сечением такой толщины, которая выдержит нагрузку нескольких фаз на одном проводе, но это не самый удачный вариант.

https://youtube.com/watch?v=gZhAjE8tk2k

Особенности подключения встроенной духовки к электросети

Перед тем как подключить духовой шкаф к электричеству важно знать, что включать ее в бытовую электросеть можно напрямую (через специальную колодку). При наличии в комплекте специальной розетки с заземлением подключиться к линии можно с ее помощью

Для монтажа потребуется схема, приводимая в прилагаемой к изделию инструкции. В ней все контакты имеют маркировку по цвету, в соответствии с которой становится понятным, куда должен подводиться фазный, а куда – нулевой провод. Там же обозначены перемычки, позволяющие сформировать нужные цепи подачи питания 220 или 380 Вольт.

Выбор силового кабеля и автомата

Чтобы понять, как духовые шкафы подключают в розетку 220В, сначала потребуется разобраться с вопросом подводки к ней электропитания

При изучении ее схемы важно учесть следующие моменты:

• Для энергоснабжения духовки потребуется отдельная линия с автоматом на номинальный ток срабатывания не менее 32 Ампера.
• Сечение жил прокладываемого провода выбирается с тем расчетом, чтобы он не перегревался при максимальной нагрузке (не менее 4-х квадратных миллиметров).
• Для питания духового шкафа потребуется трехжильный кабель с заземляющей шиной.
• При его прокладке учитываются требования ПУЭ, в которых указываются допустимые расстояния от элементов строения и других коммуникаций.

После решения вопросов с подводкой важно разобраться с тем, как лучше подключать духовку – с использованием розетки или посредством колодки. Выбор варианта включения зависит от многих факторов, а также от предпочтений хозяина

С одной стороны закрепленная на стене и закрытая крышкой колодка обеспечивает более надежный контакт, чем самая мощная розетка. Однако по простоте подсоединения проводки и ее отключения от сети она явно проигрывает розеточному соединению, при котором необходимо просто вынуть вилку.

Еще один случай, когда без колодки никак не обойтись – если приобретенная модель духового шкафа рассчитана на трехфазное питание. Этот вариант больше подходит для владельцев частных домов, в которых подсоединить силовой трехфазный кабель удается только через клеммные контакты.

Тестирование

Перед тем как окончательно устанавливать духовой шкаф на рабочее место, рекомендуется протестировать его на работоспособность. Для этого следует включить подающий на него питание автомат и проверить с помощью тестера напряжение на колодке или клеммах розетки. Прибор должен показывать значение 220 Вольт или чуть больше, которое после отключения автомата сразу исчезает. По завершении тестирования можно смело включать духовку в работу, а затем попробовать что-нибудь приготовить в ней.

Установка встраиваемого духового шкафа: виды и конфигурация техники

Перед тем как установить встраиваемую духовку, следует разобраться в видах этой бытовой техники. В этом плане их делят на электрические и газовые.

Газовые считаются традиционными, так как служат на большинстве кухонь много лет. Предпочтение духовым шкафам на газу отдают за приемлемую цену и простоту эксплуатации, так как большинство таких духовок встроены прямо в плиты. При этом газовые приборы имеют и свои недостатки, так как блюда пропекаются неравномерно и есть риск подгорания. Кроме того, само по себе использование природного газа небезопасно, а установка газового духового шкафа однозначно требует привлечения рук опытного мастера-профессионала во избежание плачевных последствий.

Электрические духовки гарантируют быстрое приготовление пищи с равномерным пропеканием блюд. Их повсеместная установка началась в мегаполисах, где во многих многоэтажных домах отсутствует подключение природного газа. Стоимость разных моделей зависит от функциональности и фирмы производителя. Установка электрического духового шкафа предусматривает наличие усиленной надежной проводки и отдельного специального автомата УЗО.

Для установки кухонной бытовой техники лучше приглашать специалистов

Духовые шкафы различают также по типу установки. Они могут быть зависимыми, что предусматривает обязательную установку в паре с варочной панелью. Независимое оборудование – это духовки, которые устанавливаются как самостоятельная техника. Они могут быть встраиваемые или отдельно стоящие. Возможна установка встраиваемого духового шкафа в пенал или в специальную нишу.

Выбор кабеля и автомата

Для того чтобы выбранный духовой шкаф смог в полной мере функционировать, нужно выбирать правильный кабель, который справиться с обеспечением устройства электроэнергией. Если используется прибор, мощность которого не более 3,5 кВт, то можно выбрать обычный 3-жильный кабель.

Духовой шкаф следует подключать исключительно через отдельную автоматическую коробку, которая может располагаться на распределительном щитке или же должна находиться в прямой близости от электрического прибора. Если квартира находится на стадии ремонта, то можно штробить стены и провести отдельный кабель.

После того как выбран кабель, можно подбирать наиболее оптимальные розетки. По способу установки они делятся на 2 вида.

• Внешние, установка которых осуществляется на плоскость стены. Отличительное преимущество таких моделей состоит в удобстве их применения, так как прокладка производится открытым методом. Кроме того, такие розетки являются единственным решением для комнат с высоким уровнем влажности, так как обеспечивают отличный уровень безопасности. На рынке представлены специальные модели, которые отличаются высокой степенью защиты от влаги и пыли.
• Внутренние, монтаж которых проходит в особые подрозетники. Такие розетки крайне популярных в кирпичных домах, а также являются единственным решением для стен, отделанных гипсокартоном.

Подключение кабеля к вилке и розетке можно проводиться следующими способами.

• Жилу необходимо освободить от изоляции на 0,5 см и зажать винтом.
• Очистка проводника от изоляции на 1,5 см и его дальнейшее прижимание. Данный способ считается наиболее подходящим, так как обеспечивает более широкую площадь соприкосновения.

Если жила кабеля включает в себя большое число тонких проволок, то нужно будет провести обработку при помощи паяльника или латунной трубки. Что касается розетки, то ее нужно смонтировать на небольшом расстоянии от плиты, однако при этом стоит позаботиться о том, чтобы на нее не попадала жидкость в процессе готовки.

Как своими силами подключить питающий кабель

Итак, мы выбрали способ, как подключить наши первоочередные кухонные устройства. Но наши питающие кабели подключены условно. Выясним, как это сделать по-настоящему. Традиционно, рассмотрим раздельно, духовой шкаф и варочную поверхность.

Для духового шкафа (мощностью не более 3.5 кВТ, Р=3.5 kW) необходимо приобрести кусок кабеля ПВС 3*2,5 и обычную бытовую вилку на 16А. Длина кабеля должна быть такой, чтобы после подключения кабель не был натянут

При присоединении к вилке (условимся, кабель имеет коричневую, синюю и желтую жилы), важно подключить желтую (желто-зеленую) жилу к клемме земля. Порядок подключения фазы и ноля следующий: коричневая жила это фаза, синяя это ноль. В розетке фазу можно определить с помощью индикатора фазы (любой бытовой прибор не реагирует на порядок фаза-ноль – если вилку телевизора вставить противоположно текущей позиции, то телевизор все равно будет работать, однако, будет лучше, следовать условиям эксплуатации данного электроприбора)

Далее, снимается небольшая пластиковая крышка, в месте подсоединения кабеля

В розетке фазу можно определить с помощью индикатора фазы (любой бытовой прибор не реагирует на порядок фаза-ноль – если вилку телевизора вставить противоположно текущей позиции, то телевизор все равно будет работать, однако, будет лучше, следовать условиям эксплуатации данного электроприбора). Далее, снимается небольшая пластиковая крышка, в месте подсоединения кабеля.

Там мы увидим соединение для каждой жилы кабеля.

Присоединение выполним следующим образом: L- это фаза, N- ноль, знак земля — желтый (желто-зеленый — это цвета земли с точки зрения электрики) согласно цветам жил

Очень важно: цвета жил провода в вилке при сочетании земля-фаза-ноль, должны соответствовать аналогичному сочетанию в подключаемом устройстве. Если в вилке фаза это коричневая жила кабеля, то и в духовом шкафе это коричневая жила. Точно так же с нулем и землей – сугубо по цветам

Точно так же с нулем и землей – сугубо по цветам.

Варочная поверхность. Как правило, модели варочных поверхностей универсальны. Это подразумевает подключение как на 220В так и на 380В. Переход как на одно так и другое напряжение реализуется с помощью установки соответствующих перемычек. У большинства варочных панелей, в месте подсоединения питающего кабеля (удобно доступная пластмассовая крышка) можно увидеть подобную схему подключения:

В случае квартиры, где выделенное напряжение 220В вывод очевиден (в случае частного дома, при выделенных 380В, электрики адаптируют вывод питания на варочную поверхность на 220В).

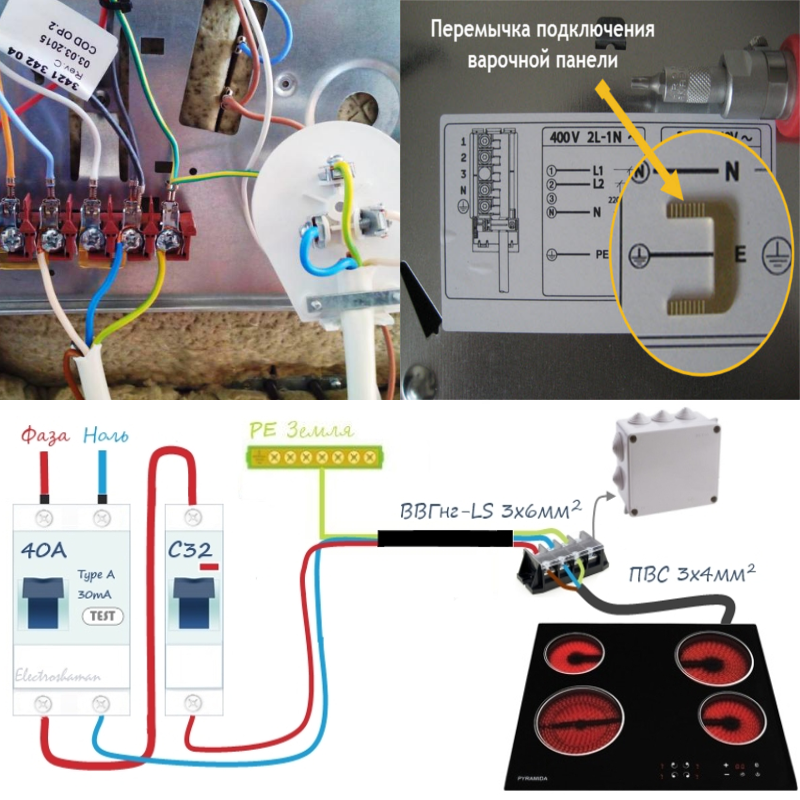

Для того, чтобы варочная поверхность работала от 220 В, следует установить перемычки согласно строке 3 схемы подключения. Для напряжения 380В выбираем строку 1. Практически это может выглядеть так:

Или так:

Что касаемо питающего кабеля, лучше использовать ПВС 3*6 (кроме случая, когда кабель в розетке меньшего сечения – а это 3*4мм2). В любом случае, рекомендуется придерживаться принципа – сечение питающего кабеля не может быть меньше сечения кабеля в розетке (провода выступающего из стены, для подключения варочной поверхности). Больше может. Как уже говорилось выше, варочная поверхность емкий потребитель электроэнергии. При мощности 7,3 кВт (Р=7,3kW), необходимо установить розетку и вилку, рассчитанные на ток 32А.

Сочетание цветов жил кабеля с землей, фазой и нулем полностью аналогично случаю духового шкафа.

При подключении питающих кабелей духового шкафа и варочной поверхности была указана марка кабеля ПВС. ПВС это гибкий многожильный силовой кабель в ПВХ изоляции. Но при неразъемном соединении с кабелем электропроводки (а это в большинстве случаев кабель марки ВВГ-нг, с монолитными негибкими жилами) эффективнее было бы использовать аналогичной марки кабель. С точки зрения простоты соединения — возможно. С точки зрения эксплуатации – все таки мы имеем дело с бытовыми приборами, а им присуща некоторая подвижность. Монолитный кабель рассчитан на неподвижность, вероятность поломки жил есть, но не большая. Вероятность же поломки мест соединения внутри прибора уже выше. Поэтому многожильный кабель (ПВС) более удобен, в данном случае.

При выполнении работ с электрооборудованием строго выполняйте меры безопасности от поражения электрическим током.

Требования к кабелю

Уже можно понять, что для подключения такой техники не каждый кабель подойдет. Это логично, так как при больших перегрузках он просто сгорит и может стать причиной поломки оборудования или пожара. Поэтому при выборе кабеля для электрической плиты, следует опираться на такие важные характеристики:

• номинальное напряжение;
• материал, что служит основой для проводных жил;
• кабельное сечение;
• удобство подключения к устройству.

Если мы берем номинальное напряжение для устройств известных марок, то его показатель должен быть точно не меньше, чем предусматривается обычной электросетью, куда требуется подключить прибор. Теперь скажем немного больше об описанных показателях.

Наверное, одним из важнейших аспектов, который будет играть роль, является материал изготовления кабельных жил. Лучше всего, если они будут медные. Сам по себе этот металл может подвергаться спаиванию при необходимости. Да и медный силовой провод является более гибким, нежели алюминиевый аналог. Но стоимость медного решения будет выше. Если выбор пал все же на алюминиевый аналог, то нужно понимать, что его монтаж не следует проводить в материалах, которые горят. Узнать, из чего сделан электрический провод, можно благодаря специальной маркировке на самом изделии.

Если говорить уже непосредственно о цифрах, то, как правило, большинство решений от известных брендов (Samsung или Electrolux) рассчитаны на потребление электроэнергии чуть менее 4 кВт. По этой причине и запас прочности провода подобрать по мощности нужно где-то с ориентацией на такой показатель.

Чтобы работа устройства была максимально безопасной, следует также обращать внимание и на следующие моменты

• Если прокладывать шнур будет нужно прямо от щитка до электроплиты – достаточно шнура со стандартным сечением 1,5 кв. мм.
• Если между устройством и щитком будут подключаться и другие электроприборы, то следует иметь кабель с сечением минимум 2,5 кв. мм. Такой вариант даст необходимый запас на случай подключения какой-то другой бытовой техники.

Важным параметром является еще фазность подключения. Она будет зависеть от количества жил в кабеле. Провод может быть 3 или 5-жильным. Количество жил будет зависеть от сети электропитания в помещении. А она бывает либо 1-фазная, либо 3-фазная. Если первый вариант – то нужно будет приобретать провод с тремя жилами, а если второй – с пятью.

А также следует узнать, а поддерживает ли приобретаемое оборудование тот тип подключения, что был выбран. Например, плиты с мощностью до 5 кВт обычно подключаются к 1-фазной сети, а более мощные имеют 2 или 3-фазное подключение. Будет еще важен тип кабеля, который может использоваться, но об этом ниже.

Как правильно подключить варочную панель и духовой шкаф к одной розетке: схема подключения на один кабель

Приобретая технику, важно заранее знать исходные параметры допустимой нагрузки. Варочная поверхность и духовка имеют объявленные в инструкции заводские характеристики

В том числе расчетную мощность энергопотребления. Сложением этих номиналов определяют суммарную нагрузку, которую соотносят с имеющимися величинами.

Если показатели мощности приобретаемых приборов даже незначительно превосходят допустимые, специалисты советуют проложить отдельный кабель от щитка до места установки. Варочную панель, например, подключают к существующей линии, а духовой шкаф придется подсоединить к новой.

Подключение к шине фазного провода в распределительном щите выполняется также через автоматический выключатель соответствующей мощности. Если в щите не окажется свободного места для установки автомата, приобретают дополнительный бокс необходимого размера. Его не обязательно монтировать рядом с основным распределительным щитом. Допускается установка в любом удобном месте по трассе прокладки кабеля.

Принципы подбора кабеля для дополнительной линии приведены выше

Другое важное технологическое звено  — штепсельный разъем или розетка. Этот элемент имеет те же требования по мощности, но в первую очередь важно соответствие типу или конфигурации штепсельной вилки подключаемого изделия

Несколько слов о том, что типы подключения бытовой техники повышенной мощности зачастую сильно отличаются. Кроме нескольких видов штепсельных разъемов, подключение производится также через контактные группы. Для этой цели используют клеммные коробки с винтовыми или пружинными зажимами.

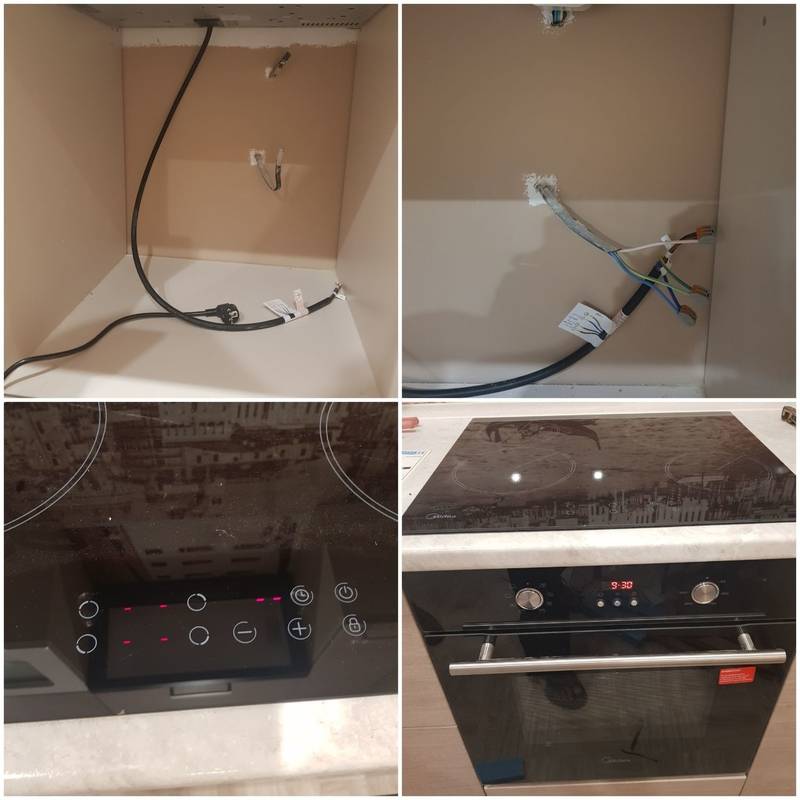

Теперь вопрос, который вынесен в заголовок статьи. Как подключить варочную панель и духовой шкаф к одной розетке, если их суммарная мощность вполне соответствует техническим параметрам наличествующей на кухне силовой линии.

Использование удлинителя (так называемой переноски) исключается по требованиям безопасности. Правильный вариант — установка двойной розетки. Они в широком ассортименте представлены в специализированных магазинах.

Колодка-изолятор в таких розетках изготовлена, как правило, из специальной электро-технической керамики, детали контактов — из сплава меди и латуни достаточной толщины. Все это практически полностью исключает перегрев при подключении мощных приборов, а, следовательно, и опасность возгорания.

Единственная проблема двойных розеток скрытого или внутреннего типа — это посадочное место. Встречаются конструкции, которые потребуют замены стеновой коробки на более объемную. Но в большинстве моделей предусмотрена возможность установки в стандартную коробку. Внешние или накладные розетки таких проблем не создадут вообще.

И вновь о необходимости задействования в цепи автоматического выключателя. С учетом того, что на линии запитано уже как минимум два мощных агрегата, номиналы автомата корректируются в сторону повышения расчетной мощности. Оптимальным показателем для группы считают 32 А (по таблице 27 А).

Для пользователей, у которых сеть — трехфазная, задача в корне упрощается. Возможность равномерно распределить нагрузку на домашнюю сеть решает все проблемы.

Подсоединение производится поочередным задействованием фаз для питания каждого прибора независимо друг от друга.

Схема предельно проста. Нулевая или нейтральная линия образует единую шину. Это необходимо, чтобы параллельно подключать к ней каждый из приборов. То же самое относится и к заземляющей жиле. А вот фазные провода следует подсоединять к соответствующим выводам или клеммам раздельно.

Применение клеммных (барьерных) колодок гораздо эффективней для подключения приборов к трехфазной линии. В таких устройствах конструктивно предусмотрены объединяющие шины по всем контактным группам. Главное — не забыть проверить надежность каждого из контактов.

Надежность соединения достигается к тому же использованием обжимных насадок или гильз. Даже тот факт, что удаление изоляции и крепеж (обжим) такой гильзы потребуют приобретения специального инструмента, это непременно того стоит.

Отдельно стоит сказать о важности применения устройства защитного отключения (УЗО). Влажная среда, наличие металлических деталей, другие особенности кухни подразумевают дополнительную защиту всех пользователей

УЗО устанавливается на консоль электрощита или в отдельный бокс в цепи силовой кухонной линии. Порог чувствительности для срабатывания УЗО не должен превышать 10 мА.
