Прокладка кабеля в гофре: нормы пуэ при скрытой и открытой прокладке, советы по протяжке кабеля в гофру

Пошаговый монтаж

Пошаговая технология монтажа электропроводки:

Подготовка

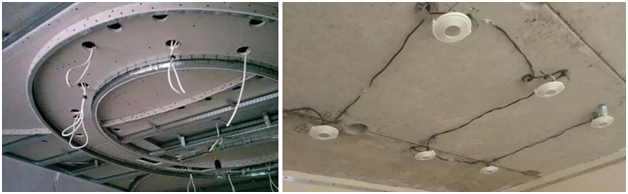

Первоначально На потолке устанавливают профильную конструкцию, но ГКЛ пока не крепят. Это станет заключительным этапом монтажа

Сейчас важно определиться, как проложить кабель: непосредственно по потолочной поверхности или по стенам. Лучшим вариантом считается монтировать провод по потолку, а затем спустить к электрическим элементам: выключателям, светильникам, розеткам

Опускать его следует строго вертикально, чтобы в дальнейшем не искать место его расположения. Предварительно составляют схему, как располагается проводка, и отмечают на ней все электрические точки и расположение распределительной коробки. Затем останется только перенести схему на потолок и стены.

Прокладка провода под конструкцией

Выбор подходящего материала

Приобретайте провод негорючий ВВГ, он подойдет, даже если выполняется монтаж в деревянном доме под гипсокартонным подвесным строением самостоятельно. Гофрированную трубу покупайте по сечению приобретенного кабеля. Возьмите клипсы, на которые крепится гофра, и дюбели для фиксации клипс. Для электропровода потребуются распределительные коробки, электрические розетки, подрозетники, выключатели, под листы гипсокартона и клеммные колодки, чтобы провода соединить. Из инструмента надо обзавестись дрелью с фрезой, чтобы выполнить штробление.

Монтаж распределительной коробки

По заранее приготовленной схеме в каждом отдельном помещении устанавливают коробки. Для этого фиксируют деталь к поверхности при помощи саморезов.

Установка коробки

Прокладка электропроводки

Подготовив все материалы и инструмент, начинают установку электропроводки. Первоначально закрепляют клипсы по намеченным точкам на стенах с интервалом приблизительно 35–40 сантиметров.

Если нет в наличии специальных клипс, подойдут хомуты из пластика. В этом случае заранее сделайте подходящие по размеру отверстия или приобретите перфорированный металлический профиль.

Теперь, начиная от распределительной коробки, кабель проводят ко всем электрическим точкам

Выполнить этот процесс нетрудно, важно запомнить, где заканчивается провод

Проводка на клипсах

Подключение к электричеству

Последний этап при укладке электропровода под гипсокартонными листами – это подключение к электрическим точкам. Дрелью с насадкой выполняют отверстия по намеченной схеме, чтобы установить подрозетники. Если расчет произведен правильно, после выполнения этой операции провод будет лежать в правильном месте.

Монтаж подрозетника

Чтобы установить чашечку под розетки, сначала вырезают в нижней части отверстие, чтобы вывести провод наружу и уложить его в приготовленную канавку. Слева и справа есть винты, которые подтягивают, пока лапки не зафиксируют корпус в канавке. Подключить непосредственно розетки или выключатели смогут даже непрофессионалы.

Можно ли прокладывать кабель без гофры?

У многих, кто решил построить дом под ключ или полностью заменить проводку в доме, может возникнуть вопрос, касающийся того, какой провод можно прокладывать без гофры. Стоит знать, что оптимальный выбор типа кабеля и метода его монтажа обеспечит безопасную эксплуатацию электрической сети при небольших денежных вложениях. Далеко не всегда возникает необходимость в использовании в процессе прокладки кабеля дорогостоящей гофрированной трубы. Но при этом также нельзя забывать и об электробезопасности, требования к которой регламентированы нормативной документацией.

В соответствии с ГОСТ 31565–2012, в помещениях жилого типа допускается прокладка кабелей, имеющих медные жилы и оболочку, не распространяющую горение. Можно рассмотреть кабель ВВГ-нг-LS , но кроме него есть и аналоги, характеризующиеся еще большей защитой.

В ПУЭ 7 указано, что кабель ВВГ нг-LS можно прокладывать скрыто или открыто. В первом случае основание для проводки должно быть создано из трудно сгораемого материала. При этом открытая прокладка рассматриваемого кабеля возможна практически на любом материале. Это значит, что наличие гофры в данном случае не является обязательным.

Особенности прокладки кабеля без гофры

Выбор способа монтажа проводника будет зависеть в первую очередь от его типа, а также материала основания, на котором кабель будет крепиться.В случае открытой проводки монтаж осуществляется по конструкциям, относящимся к категории сгораемых материалов, а также в случаях, если штробы сделать невозможно. В таком варианте кабель располагают поверх стены или по потолку, отделка которого является законченной. При этом крепить проводник следует с помощью хомутов (скоб) через каждые 40 см. В местах изгиба закреплять кабель необходимо на расстоянии по 10 см с каждой стороны. Провисание кабеля не допускается.

Прокладка кабеля таким способом проводится в подсобках, подвалах и так далее. При наличии у проводника пожаробезопасной оболочки разрешается открытая прокладка провода без гофры и в помещениях жилого типа.

Можно ли прокладывать провод без гофры в деревянном доме

Монтаж проводника в деревянном доме, отделка которого выполнена в ретро стиле, также возможна открытым способом. Но в таком случае монтаж должен выполняться методом скручивания. Крепление к стенам деревянного дома необходимо выполнять при помощи специальных фарфоровых изоляторов.

Кабели, характеризующиеся ретро дизайном, изготавливаются из медных проводов диаметром от 0,75 до 2,5 кв. мм. Они имеют несколько оболочек: слой ПВХ и шелковая декоративная изоляция со специальной негорючей пропиткой. Также иногда в качестве покрытия используется стекловолокно. Но для обеспечения противопожарной защиты в деревянных домах и банях прокладку кабелей все же рекомендуется проводить в гофре.

Гофра является надежной защитой кабельных изделий от агрессивных факторов окружающей среды. Кроме этого, она может помочь в нестандартном дизайнерском оформлении помещения.

Какой провод можно прокладывать без гофры скрыто?

Любой. Скрытая электропроводка позволяет сохранить эстетику дизайна помещения. Суть ее заключается в том, что кабель прячется внутри стены или скрывается под потолком. Для удобного расположения кабеля внутри стены предварительно создаются штробы. Ширина этих бороздок должна соответствовать толщине кабеля, но не быть меньше. При скрытой прокладке кабеля обходятся без гофры, так как делать борозды под нее значительно труднее. Кроме этого, гофра для скрытой проводки вообще не требуется.

После крепления проводки, сверху наносят штукатурку и заканчивают отделочные работы

Очень важно перед началом монтажных работ выполнить разметку электрической сети.Таким образом, отвечая на вопрос, какой провод можно прокладывать без гофры, можно сделать вывод, что гофра не является обязательным условием для монтажа защищенного кабеля. Ее необходимо использовать только в специальных случаях, указанных в нормативной документации

Если требования к электробезопасности выполняются, как в случае со скрытой проводкой под штукатуркой, то применять гофрированные трубы не нужно. Но в случаях, если кабель не имеет специальной оболочки, не поддерживающей горение, а прокладка осуществляется открытым способом, наличие гофры является обязательным условием требований техники пожарной безопасности.

Источник

Фрезерование газобетона вместо штроб

Плюсы:

Канал делается под толщину провода, например, ВВГнг. Не нужно дополнительно фиксировать провод в стене, достаточно просто вложить.
Нет огромного количества пыли.
Не нужно подключать шланг от пылесоса.
Легкий инструмент обеспечивает мобильность: понадобится только шуруповерт с насадкой — фрезой.

Мнение эксперта
Сергей Шабловский
Штукатур

Отметим, что способ подойдет только под прокладывание одиночных проводов в газобетоне и других ячеистых блоках. Под гофру придется штробить.

Делается канал под провод очень просто.

На стене намечаем линию под электрику.
Фрезеруем на нужную глубину. Для провода под розетки 3*2,5 нужна фреза 8 мм, для провода под освещение 3*1,5 берем фрезу диаметром 6 мм.
Закладываем провод.
Штукатурим стены.

Как это делается показано на видео ниже.

Требования к монтажу электропроводки под натяжным потолком

Любой вид электромонтажных работ требует наличия профессиональных знаний и навыков. Экспериментирование, не подкреплённое профессионализмом, при монтаже электрики недопустимо.

Выполнение работ по прокладке проводки над натяжным потолком начинается с проектирования освещения ПВХ-полотна, разработки эскиза компоновки светильников (люстр, светодиодных лент) на поверхности декоративной оболочки. Затем, исходя из конструкции натяжного потолка и назначения помещения, подбирают осветительные приборы, соответствующие художественному исполнению полотна и требованиям мощности. Система освещения может состоять из приборов одного или нескольких видов.

Зная количество светильников и потребляемую каждым из них мощность, расчёт общей нагрузки на проводку для определения необходимой площади сечения кабелей выполняют суммированием мощностей.

На листе бумаги составляют схему расположения и подключения светильников, монтажа выключателей и распределительных коробок.

Важно! Если система освещения включает светодиодные осветительные приборы, то её необходимо оборудовать понижающими трансформаторами. Затем, в зависимости от материала исполнения основания, выбирают способ крепления к нему светильников и проводки

Затем, в зависимости от материала исполнения основания, выбирают способ крепления к нему светильников и проводки.

Исполняя всё перечисленное выше, следует руководствоваться требованиями, предъявляемыми к электропроводке, в том числе и монтируемой под натяжным потолком:

безопасность;
надёжность;
максимальная доступность производству ремонта.

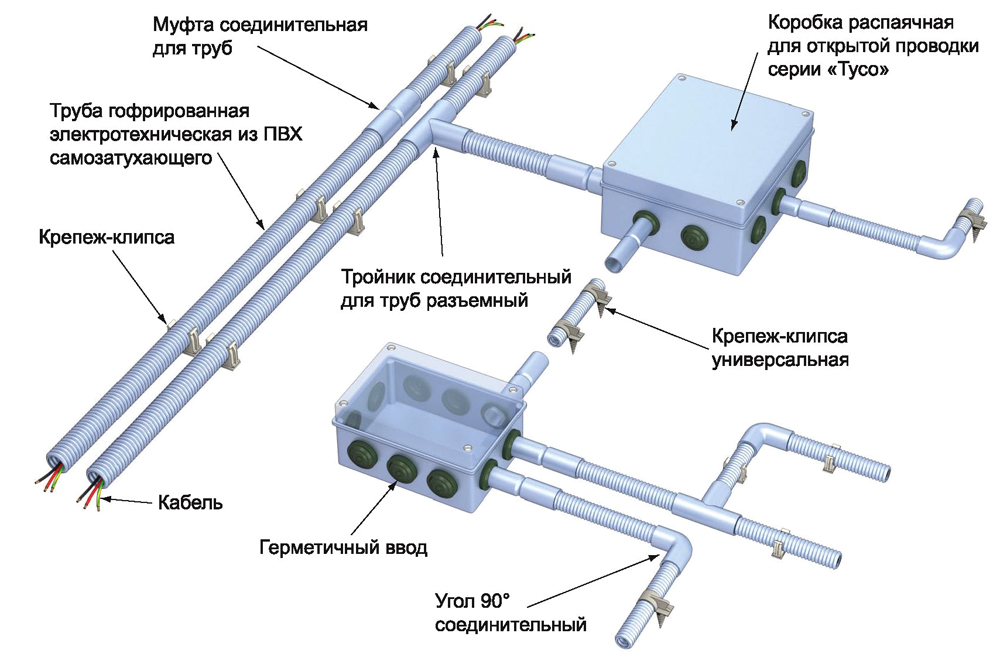

Что такое гофра и где она применяется

Электромонтажная гофра – это гофрированная труба для прокладки электрического кабеля с целью его защиты или защиты конструкций. Прокладку электрического кабеля в гофрированных трубках применяют в различных ситуациях при открытой или скрытой электропроводке.

Скрытая прокладка

Скрытая прокладка — это монтаж электропроводки внутри конструкций стен, полов и потолков, за отделочными материалами. Она условно подразделяется на следующие типы монтажа:

Прокладка внутри негорючих конструкций производится в штробах стен и потолков, в стяжке пола или одновременно с устройством несущих конструкций (например, при бетонировании). В этом случае гофру применяют для удобства монтажа, защиты от передавливания кабеля и возможности замены электропроводки без нарушения отделочного материала, штробления или демонтажа конструкций стен, потолков или полов. При укладывании гофры с кабелем внутри конструкций из негорючих материалов ПУЭ разрешает использование любого типа гофрированных трубок.

Прокладка за отделочными материалами или в фальш-пространствах имеет цели, аналогичные прокладке в негорючих конструкциях (защита от механических повреждений, возможность замены проводки при необходимости), но с выполнением требований при монтаже, как при прокладке по горючим материалам. Дело в том, что отделочные материалы часто способствуют горению, поэтому для такого монтажа требования являются достаточно строгими

Важно при таком монтаже использовать не распространяющие горение или металлические гофры

Подземная прокладка осуществляется при производстве работ по благоустройству территорий для разводки электрических силовых линий к осветительным приборам и различному оборудованию (насосы поливочных установок, системы открывания ворот и дверей), при прокладывании слаботочных сетей для охранных систем или телефонных линий и в прочих ситуациях. Главное требование при такой укладке гофры с электрическим кабелем – водонепроницаемость и высокая стойкость к механическим деформациям (жёсткость).

Открытая прокладка

Открытая прокладка осуществляется по несущим и ограждающим конструкциям, отделочным материалам и при монтаже на улице к фасадам зданий или по воздуху.

Прокладка по горючим материалам конструкций подразумевает монтаж электрической проводки в гофре к перекрытиям и стенам с горючей отделкой или выполненных из дерева, пластика и других, способствующих горению материалов. По соображениям пожарной безопасности, применяют негорючие (металлические) гофрированные трубки. При таком монтаже согласно ПУЭ запрещено использовать пластиковую гофру из самозатухающих и не распространяющих горение материалов.

Прокладка по негорючим конструкциям и материалам выполняется любыми гофрированными пластиковыми трубками не распространяющими горение. Возможно применение металлических гофр для улучшения эстетичности монтажа или при применении в особых условиях (агрессивные среды, вероятность механического повреждения).

Прокладка вне зданий и сооружений используется для монтажа освещения или прокладки силовых и слаботочных сетей для различных целей по фасадам зданий и ограждений, а так же по воздуху между зданиями. Гофра используемая в этом случае так же не должна распространять горение и должна быть устойчивой к воздействию осадков, ультрафиолетового излучения и быть прочной.

Прокладка кабеля в пожароопасных или взрывоопасных помещениях осуществляется исключительно с использованием металлических гофрированных труб в сочетании с электрическим кабелем, не распространяющим горение.

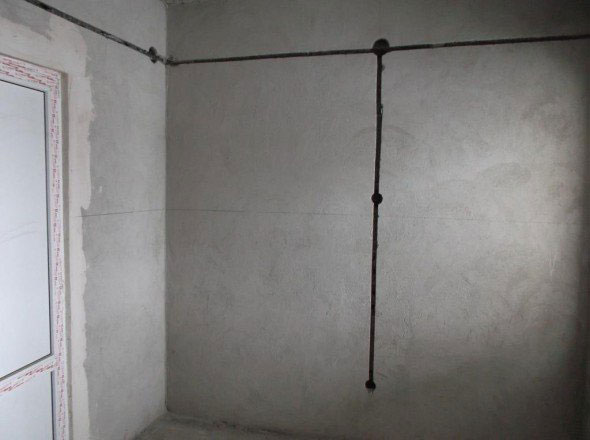

Кабель без гофры. Почему нельзя и когда можно.

Как говорят правила ПУЭ п.7.1.37 замоноличивание голого кабеля в штробу допускается. Но в этих же правилах есть пояснение, что означает слово допускается:

Получается, что теоретически вы можете использовать кабель в стенах без защиты, и правила оставляют вам для этого лазейку. Главное законно обоснуйте, почему вы сделали так, а не иначе.

Более того, в обновленном своде правил СП 256.1325800.2016 ”Эл.установки жилых и общественных зданий. Правила проектирования и монтажа” открытым текстом говорится:

То есть, заштукатуривать не только кабель, но и отдельно провода в защитной оболочке можно.

А что касается прокладки по потолку, без штукатурки? Здесь смотрим п.15.15 из того же свода:

И здесь тоже четко оговорено, что допускается производить прокладку отдельных кабелей по потолку на скобах, т.е. без всякой гофры.

При этом есть несколько практических соображений, которые четко показывают, что прокладка кабеля без гофры, не может считаться долговечным монтажом.

Если вы видели очищенные от обоев стены, будь-то панельный дом или кирпичный, то вы наверняка замечали разного рода трещины. Они могут быть не толще волосинки, либо наоборот, туда спокойно поместится большой палец.

Кроме того, трещины встречаются и в новостройках, даже в тех, которые еще не заселены жильцами. А теперь задумайтесь, что происходит с кабелем наглухо замазанным в стене при ее раздвижении.

Скорее всего, ничего хорошего. Сможете вы и захотите ли, лет через 15-20 после появления таких трещин, сдирать обои и менять всю подводящую проводку?

Представьте, что вам понадобилось повесить на стену одну или несколько картин через несколько лет после ремонта.

Вы берете перфоратор, намечаете точки крепежа, начинаете сверлить и слышите характерный хлопок с выделением большого количества искр.

И только потом вспоминаете про кабель, идущий к запрятанной за тумбочкой розетке. Автомат включать уже бесполезно, на линии будет устойчивое КЗ. А на этой группе могут висеть все остальные розетки комнаты.

Если у вас смонтированы натяжные потолки, то вопрос о смене поврежденного участка в принципе не стоит, но при одном условии – если кабель проложен в гофре.

Вы можете без труда заменить этот кусок, всего лишь отстегнув частично потолок, протянув новый кабель и застегнув его обратно. При этом никакого штробления и взламывания стен.

На самом потолке, при поворотах под 90 градусов, этот фокус навряд ли удастся.

А представьте, что при всем вышеописанном, кабель замоноличен в штукатурку? Можно конечно не вскрывать стены, а просто отказаться от этой розетки (откусив спуск на нее под потолком).

Но тогда приготовьте к расчехлению самые длинные переноски и удлинители.

Очень часто в старых домах можно встретить грязные следы от кабеля на стенах. Это темно-ржавые полосы, по которым легко прослеживаются трассы проводки.

Эти полосы могут быть настолько видны, что даже иногда проступают через несколько слоев обоев.

Конечно гостовский кабель ВВГнГ-Ls не обязательно должен дать такой эффект, но однозначного ответа вы не получите, пока на личном опыте не убедитесь в качестве той или иной продукции.

Причем эффект может сказаться не сразу, а лет через 10-15. Кроме этого, не забывайте:

Охранные зоны и не только

Расстояние от газопровода до электрического кабеля – дистанция, определяемая необходимостью соблюдения охранной зоны обоих типов сооружений, их расположения и интенсивности трансляции.

Таблица расстояний от газопровода до воздушных линий согласно нормам ПУЭ

Однозначных цифр, которые бы указывали на взаимоудаление параллельных линий, нет. Для каждого отдельного случая существуют свои нормы расстояний, которые зависят от ряда факторов. Коммуникации проходят на поверхности и под землей, обладают определенной скоростью (напором или напряжением), степенью изоляции от повреждений.

Минимальные расстояния между подземным газопроводом и другими сооружениями зависят от давления газа:

при низком – 1 метр от силового кабеля и водопровода, 2 метра – до зданий и сооружений, теплопроводов и деревьев, трамвайных путей, 3 метра – от железнодорожных рельсов;
при среднем – 1 м до кабеля, 1,5 – до водопровода, 2 м – до водопровода, трамвайных путей и деревьев, 4 метра – до ж/д рельсов и 5 метров – до зданий и сооружений;
при высоком давлении, составляющем до 6 ед., – здания удаляются на 9 м, от железных дорог – на 7 м, трамвайных путей – на 3 м, а силовой кабель остается в метре, в то время как теплопровод, водопровод и деревья удалены уже на 2 м;
самый высокий напор подразумевает дальность от зданий и сооружений уже в 15 м, но силовой кабель может проходить параллельно с дистанцией в 2 м.

Подземная прокладка

Но на земле или в воздухе до линий связи и электрических проводов наружных сетей оно тоже предусмотрено в минимальных 2 м.

Расстояние от газопровода до коммуникаций согласно нормам СНиП (СП)

Монтаж электропроводки в стяжке

№ Наименование работ Единица измерения Цена, руб./ед.

Замена электропроводки в квартире

от 5 000

Прокладка электрической проводки в стяжке пола сегодня пользуется высоким уровнем популярности среди владельцев квартир и частных домов. Электропроводка в квартире в стяжке является экономически выгодным и удобным способом выполнить электромонтажные работы без значительного объема дополнительных строительных операций.

Цена на Монтаж электропроводки в стяжке

Сколько стоит

Монтаж электропроводки в стяжке?

Сделаем расчет по вашим размерам за 5 минут!

В процессе разводки проводов в стяжке пола дополнительно используют гофрированную трубу, которая обеспечивает защиту электропроводки от механических повреждений. Но, при этом значительно сокращается длина самих проводов, которые не требуется прокладывать по поверхности стен.

Преимущества электропроводки в стяжке

Установка электропроводки в стяжке обеспечивает широкий перечень преимуществ, перед альтернативными способами монтажа электрических сетей:

Высокая степень безопасности от поражения людей электрическим током вследствие повреждения изоляции проводов.
Экономия материалов и времени, необходимого на монтаж электропроводки в квартирах различной конфигурации.
Высокий уровень пожарной безопасности электрических проводов, которые находятся под слоем бетонной стяжки.
Отсутствие строительных операций по штроблению стен, которые характеризуются высоким выделением пыли.
Возможность отказаться от использования распределительных коробок в большом количестве.

Выполнять укладку проводов под стяжкой должны специалисты, которые обладают соответствующей квалификацией и опытом работы. ООО «КЭП» предлагает воспользоваться услугами комплексного монтажа электропроводки в квартире по технологии разводки под стяжкой. Мы обеспечим высокую скорость монтажа, полное соблюдение всех требований ПУЭ, ПТЭ и правил пожарной безопасности.

Основные этапы выполнения электромонтажных работ

Специалисты компании «Комплексный Энерго Подряд» готовы выполнить весь комплекс мероприятий по монтажу электропроводки под слоем стяжки:

Разработка схемы электроснабжения квартиры с учетом величины электрической нагрузки, расположения электроприборов, пожеланий заказчика, требований ПУЭ, ПТЭ и других нормативно-технических документов.
Выбор типа и сечения электрических проводов, типа розеток, выключателей, защитных автоматических выключателей, УЗО, дифференциальных автоматов и других компонентов схемы электроснабжения.
Монтаж электропроводки с учетом ранее разработанной схемы электроснабжения квартиры.
Комплексная проверка качества выполненных электромонтажных работ: проверка цепи «фаза-ноль», замер сопротивления изоляции, проверка сопротивления контура заземления.

Особенности монтажа электропроводки под стяжкой

Наша команда опытных специалистов в процессе монтажа электрических проводов под стяжкой обязательно учитывает специфику проведения подобных работ:

Толщина стяжки должна составлять не менее 30 мм, что обеспечит соответствующий уровень защиты электропроводки от механических нагрузок.
При укладке проводов следует отступать не менее 150 мм от стен, что необходимо для нормального монтажа плинтуса.
Для защиты электрической изоляции проводов от вредного воздействия цементного раствора следует дополнительно использовать гофрированные рукава соответствующего диаметра.

Наши специалисты в обязательном порядке учитывают все особенности монтажа электрических проводников под стяжкой, что обеспечивает высокую надежность и длительную, стабильную работу сети.

Нужна подробная консультация?

Позвоните нам

+7 (495) 916-67-51

Обслуживание автоматических систем пожаротушения в Москве

ООО «Комплексный Энерго Подряд» — это штат квалифицированных сотрудников, современная техническая база, многолетний опыт работы для быстрого и качественного решения поставленных задач. Мы обслуживаем системы пожаротушения любой сложности с гарантией качества. По результатам работ мы предоставим акты и другие документы для органов государственного надзора. Заявки на сотрудничество принимаются по электронной почте и по телефонам, указанным на сайте.

Проводим электроизмерения с 2006 года

Тщательно следим за актуальностью разрешений и лицензий, всегда вовремя осуществляем их продление и переаттестацию

Предоставляем гарантию на все услуги от 12 месяцев

Собственная круглосуточная диспетчерская служба

Все сотрудники проходят соответствующее обучение и аттестацию

ПУЭ Глава 7.1

Раздел: Электропроводки и кабельные линии

7.1.36. Во всех зданиях линии групповой сети, прокладываемые от групповых, этажных и квартирных щитков до светильников общего освещения, штепсельных розеток и стационарных электроприемников, должны выполняться трехпроводными (фазный — L, нулевой рабочий — N и нулевой защитный — РЕ проводники).Не допускается объединение нулевых рабочих и нулевых защитных проводников различных групповых линий.Нулевой рабочий и нулевой защитный проводники не допускается подключать на щитках под общий контактный зажим.Сечения проводников должны отвечать требованиям п. 7.1.45.

7.1.37. Электропроводку в помещениях следует выполнять сменяемой: скрыто — в каналах строительных конструкций, замоноличенных трубах; открыто — в электротехнических плинтусах, коробах и т.п.В технических этажах, подпольях, неотапливаемых подвалах, чердаках, вентиляционных камерах, сырых и особо сырых помещениях электропроводку рекомендуется выполнять открыто.В зданиях со строительными конструкциями, выполненными из негорючих материалов, допускается несменяемая замоноличенная прокладка групповых сетей в бороздах стен, перегородок, перекрытий, под штукатуркой, в слое подготовки пола или в пустотах строительных конструкций, выполняемая кабелем или изолированными проводами в защитной оболочке. Применение несменяемой замоноличенной прокладки проводов в панелях стен, перегородок и перекрытий, выполненной при их изготовлении на заводах стройиндустрии или выполняемой в монтажных стыках панелей при монтаже зданий, не допускается.

Комментарий

КомментарийВ негорючих конструкциях допускается прокладка кабеля в двойной изоляции непосредственно (без гофры или трубы) Прокладка кобеля в стыках панелей запрещена во время строительства здания! Прокладка в монтажных стыках при ремонте не регламентируется. 7.1.37. А что не запрещено, то разрешено.

7.1.38. Электрические сети, прокладываемые за непроходными подвесными потолками и в перегородках, рассматриваются как скрытые электропроводки и их следует выполнять: за потолками и в пустотах перегородок из горючих материалов в металлических трубах, обладающих локализационной способностью, и в закрытых коробах; за потолками и в перегородках из негорючих материалов* — в выполненных из негорючих материалов трубах и коробах, а также кабелями, не распространяющими горение. При этом должна быть обеспечена возможность замены проводов и кабелей._______________* Под подвесными потолками из негорючих материалов понимают такие потолки, которые выполнены из негорючих материалов, при этом другие строительные конструкции, расположенные над подвесными потолками, включая междуэтажные перекрытия, также выполнены из негорючих материалов.

7.1.39. В помещениях для приготовления и приема пищи, за исключением кухонь квартир, допускается открытая прокладка кабелей. Открытая прокладка проводов в этих помещениях не допускается.

Комментарий

За подвесными потолками и в гипрочных стенах электропроводка должна быть сменяемой 7.1.38. (прокладка осуществляется в трубе или гофре). В кухне проводка может быть только скрытая 7.1.39.

Виды электропроводки.

В домах и квартирах используется скрытая электропроводка, которая идет под штукатуркой или в трубах внутри стен, потолков и полов.

В гаражах, подвалах, технических помещениях электрические кабели прокладываются открыто или в коробе (трубе) непосредственно по стене. В таких помещениях нет необходимости затрат на устройство штроб. Да и в будущем облегчается процесс замены и поиск неисправности. Красиво получается при открытой электропроводке, если спрятать электрический кабель в ПВХ короб, который можно замаскировать, покрасив в цвет стены.

Следует учитывать сечение кабеля при электромонтаже. Медный кабель в доме или квартире сечением 1.5 лизиметров квадратных выдерживает максимальную нагрузку до 3.5 Киловатт, а 2.5- до 5 кВт.

← Предыдущая страница
Следующая страница →

Важность применения норм

Чтобы избежать опасности при монтаже электропроводки, нужно правильно рассчитать площадь поперечного сечения проводов, ведь от нее зависит сопротивление. Чем больше сопротивление, тем сильнее провода будут нагреваться. Важную роль играет правильный подбор материалов кабеля, соединение проводов, выбор места монтажа, изоляционных материалов. Необходимо правильно рассчитать нагрузку и подобрать защитные устройства, не забыть о заземлении.

Ошибка может привести к замыканию, и как следствие, возникает пожар. Чтобы этого не произошло, нужно использовать нормы и правила. Если постройка была воздвигнута без их соблюдения, то страховая компания не выплатит страховку при несчастном случае. Материальные потери могут быть весьма существенными, это не считая людских жизней, утрата которых невосполнима.

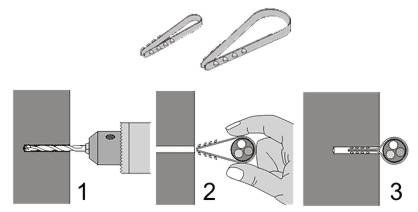

Способ крепления

При прокладке без гофры, кабель как правило крепится стяжками, либо дюбель хомутами, имеющими в своем составе эти самые стяжки.

Закрепив его таким образом, вы по любому воздействуете на него механически. Если на первый взгляд с ним ничего как бы не происходит, то со временем, этот способ крепежа может сыграть с вами злую шутку.

Даже не используя стяжки, а применяя специальные дорогостоящие крепежи, вы все равно заставляете кабель провисать под собственным весом.

Такой крепеж негативно сказывается на его изоляции. Это не СИП, который изначально произведен с учетом провисания под собственным весом.

А это через несколько лет обязательно приведет к ложным срабатываниям дифф.защиты.

Как видите, все способы которые преподносятся монтажниками как простые и быстрые, не очень укладываются под определение ”долговечного монтажа”.
