Схема подключения узип

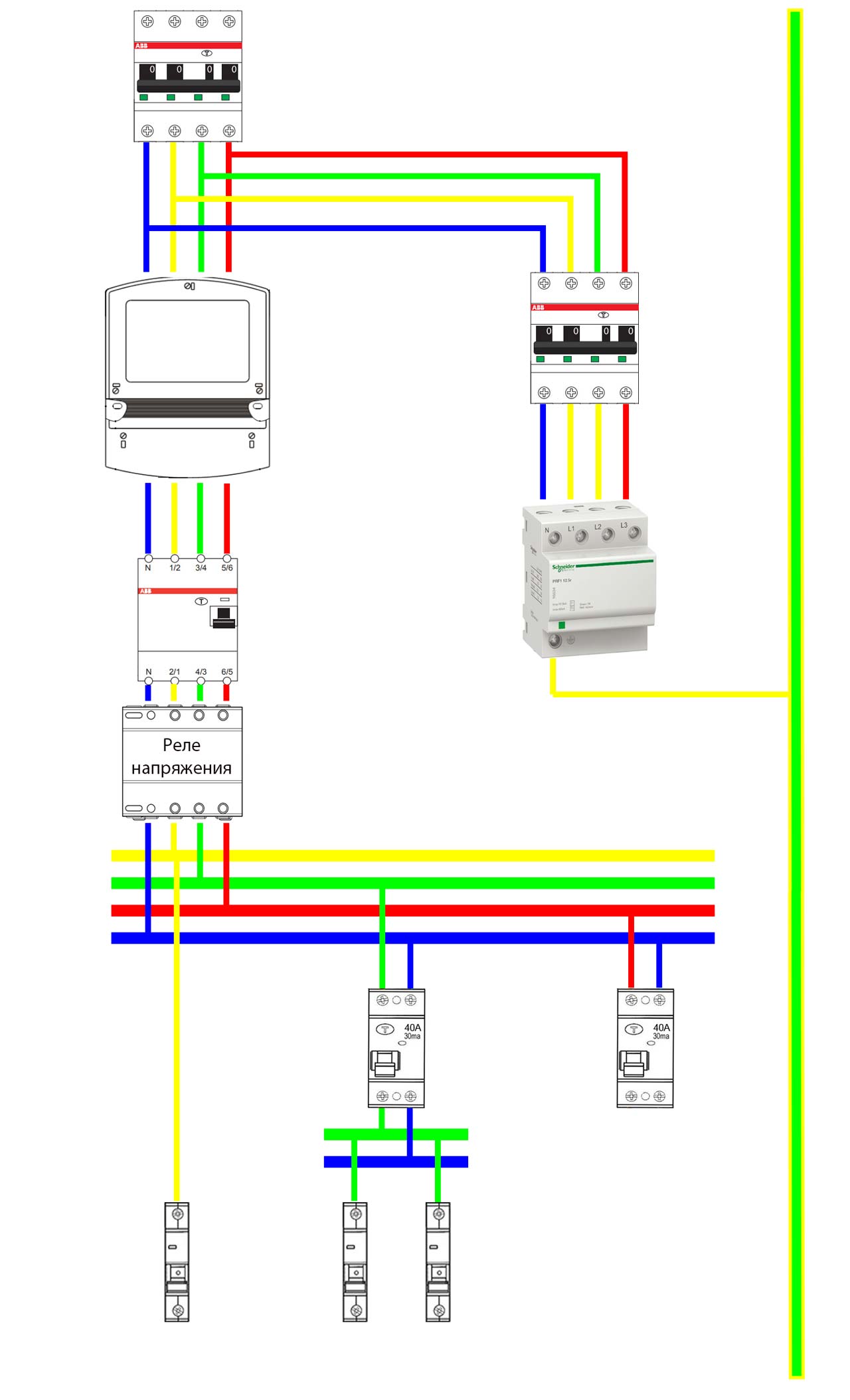

Схема электрощита с УЗИП

Схема качественно укомплектованного с точки зрения защиты от всех скачков и перепадов напряжения распределительного щита, должна выглядеть примерно следующим образом.

На вводе перед счетчиком — вводной автоматический выключатель, защищающий прибор учета и цепи внутри самого щитка. Далее счетчик.

Между счетчиком и вводным автоматом — УЗИП со своей защитой. Электроснабжающая организация конечно может запретить такой монтаж. Но вы можете обосновать это необходимостью защиты от перенапряжения и самого счетчика.

В этом случае потребуется смонтировать всю схемку с аппаратами в отдельном боксе под пломбой, дабы предотвратить свободный доступ к оголенным токоведущим частям до прибора учета.

Однако здесь остро встанет вопрос замены сработавшего модуля и срыва пломб. Поэтому согласовывайте все эти моменты заранее.

После прибора учета находятся:

реле напряжения УЗМ-51 или аналог

УЗО 100-300мА – защита от пожара

УЗО или дифф.автоматы 10-30мА – защита человека от токов утечки

простые модульные автоматы

Если с привычными компонентами при комплектации такого щитка вопросов не возникает, то на что же нужно обратить внимание при выборе УЗИП?

На температуру эксплуатации. Большинство электронных видов рассчитано на работу при окружающей температуре до -25С. Поэтому монтировать их в уличных щитках не рекомендуется.

Второй важный момент это схемы подключения. Производители могут выпускать разные модели для применения в различных системах заземления.

Например, использовать одни и те же УЗИП для систем TN-C или TT и TN-S уже не получится. Корректной работы от таких устройств вы не добьетесь.

Как подключить УЗИП в частном доме?

Установка УЗИП производится в зависимости от показателя напряжения: 220В (одна фаза) и 380В (три фазы).

Схема подключения может быть направлена на бесперебойность или на безопасность, нужно определить приоритеты. В первом случае может временно отключиться молниезащиты для того, чтобы не допустить перебоя в снабжении потребителей. Во втором же случае недопустимо отключение молниезащиты, даже на несколько секунд, но возможно полное отключение снабжения.

Схема подключения в однофазной сети системы заземления TN-S

При использовании однофазной сети TN-S к УЗИП нужно подключить фазный, нулевой рабочий и нулевой защитный проводник. Фаза и ноль сначала подключаются к соответствующим клеммам, а затем шлейфом к линии оборудования. К защитному проводнику подключается заземляющий проводник. УЗИП устанавливается сразу после вводного автомата. Для облегчения процесса подключения все контакты на устройстве обозначены, поэтому сложностей не должно возникнуть.

Пояснение к схеме: А, В, С – фазы электрической сети, N – рабочий нулевой проводник, PE – защитный нулевой проводник.

Схема подключения в трехфазной сети системы заземления TN-S

Отличительной особенностью трехфазной сети TN-S от однофазной является то, что от источника питания исходит пять проводников, три фазы, рабочий нулевой и защитный нулевой проводники. К клеммам подключается три фазы и нулевой провод. Пятый защитный проводник подключается к корпусу электроприбора и земле, то есть служит некой перемычкой.

Схема подключения в трехфазной сети системы заземления TN-C

В системе подключения заземления TN-C рабочий и защитный проводник объединены в один провод (PEN), это и является главным отличием от заземления TN-S.

Система TN-C является более простой и уже довольно устаревшей, и распространена в устаревшем жилом фонде. По современным нормам применяется система заземления TN-C-S, в которой находятся по отдельности нулевой рабочий и нулевой защитный проводники.

Ошибки при подключении

Плохое заземление: перед монтажом УЗИП необходимо удостоверится в надёжности заземления – оно должно выдерживать сбрасываемые на него импульсы и быть в исправном состоянии, иначе в первой же грозе сгорит, потянув за собой на тот свет всю электрощитовую.
Ошибка в схеме подключения: устройство надо ставить со знанием схемы заземления, используемой в щитке. Если такого знания нет, лучше доверить монтаж специалисту, обслуживающего домовые электролинии, либо максимально близко знакомого с ними.
Не тот класс, не в том месте: есть несколько классов УЗИП, и каждый из них предназначен для определённых типов щитовых. Неправильный подбор устройства может стоить жизни домашней технике.

Похожее: Как правильно подключить автоматы в электрическом щите

Несмотря на состояние современных энергосетей, с их перебоями, устаревшей проводкой, и прочими радостями страны третьего мира, мы продолжаем использовать технику. И что бы ни случилось, можно надеется, в том числе, на окружающие защитные механизмы.

Конструкция

Конструктивные особенности того или иного прибора зависят от степени защиты, которую он обеспечивает. Поэтому в качестве основы могут использоваться варисторы или разрядники. В обычном режиме эти устройства выступают в качестве байпаса, создавая резервный путь для электрического тока на случай аварийной ситуации. С этой целью УЗИП через шунт соединяется с заземлением.

Чаще всего для защиты объектов и электрики используются варисторные устройства. Они оборудуются тепловой защитой, обеспечивающей нормальную работу приборов в течение продолжительного времени. Постоянное воздействие токов с высокими амплитудами приводит к износу варистора и снижению его показателя – максимально допустимого рабочего напряжения. Увеличенные токи утечки, проходящие через корпус, нередко приводят к его перегреву и деформации. Пластик расплавляется и фазные клеммы оказываются коротко замкнутыми с металлической ДИН-рейкой.

Поэтому вместе с варисторами устанавливается тепловая защита или термический размыкатель. Их простейшая конструкция состоит из контакта с пружиной, припаянного к выводу УЗИП, который, в свою очередь, связан с пожарной сигнализацией. В некоторых приборах используются контакты, подключаемые к автономной сигнализации, срабатывающей при неисправностях устройства и передающей сигнал в места получения и обработки информации.

Иногда под воздействием огромных токов тепловая защита может отреагировать с некоторой задержкой, что приводит к образованию дуги и расплавлению корпуса. Поэтому, во избежание подобных ситуаций, последовательно с УЗИП устанавливаются тепловые предохранители с необходимыми характеристиками. Они устойчивы к высоким импульсным перенапряжениям и отличаются очень быстрым срабатыванием. Подобная защита обеспечивает своевременное полное или частичное отключение электрической сети.

Принцип действия

Принцип действия УЗИП основан на ослаблении скачка напряжения до значения, которое выдерживают подключенные к сети приборы. Другими словами, данное устройство еще на вводе в дом сбрасывает излишки напряжения на контур заземления, тем самым спасая от губительного импульса дорогостоящее оборудование.

Определить состояние устройства защиты достаточно просто:

зеленый индикатор – модуль рабочий

красный – модуль нужно заменить

При этом не включайте в работу модуль с красным флажком. Если нет запасного, то лучше его вообще демонтировать.

УЗИП это не всегда одноразовое устройство, как некоторым кажется. В отдельных случаях модели 2,3 класса могут срабатывать до 20 раз!

Виды УЗИП и принципы работы

Все приборы УЗИП имеют одно назначение, защиту оборудования в электросетях от импульсного перенапряжения. Достижение этой цели осуществляется разными путями, поэтому изделия отличаются по принципу работы и конструкции.

На графиках справа показано как УЗИП срезает импульс перенапряжения

Искровые разрядники – работают по принципу искрового разряда в промежутках между проводниками фазы и заземления.

В перемычку между этими линиями ставится разрядник с разрывом цепи, воздушный зазор рассчитан на пороговое значение перенапряжения. При превышении установленного порога, воздушный зазор пробивается, ток с фазного проводника уходит в контур заземления, не доходя до бытовой техники и другого оборудования.

Вентильные разрядники – работают по такому же принципу, но с одной стороны воздушного зазора находится сопротивление, которое рассеивает энергию импульса напряжения.

Модели УЗИП на разрядном принципе имеют большие габариты, используются в сетях высокого напряжения на участках между ЛЭП и трансформаторных подстанций, это старые, но надежные конструкции. Постепенно их вытесняют ОПН (Ограничители напряжения).

Ограничители перенапряжения — в данном случае в качестве перемычки ставят варисторы обладающие свойствами нелинейного резистора. Для не посвященных, варисторы обладают уникальными вольт — амперными характеристиками для пропускания больших токов высокого напряжения.

Основой состава варистора является оксид цинка с добавлением окисей разных металлов, в такой смеси создается структура последовательности p-n переходов. Пропорции состава примесей и концентрация определяют пороговое напряжение, при котором p-n переходы открываются и ток устремляется в заземляющий контур. После снижения напряжения до установленной нормы p-n переходы закрываются, ток снижается до нулевого значения. Таким образом, импульсы перенапряжения отводятся от цепи потребителей.

Виды малогабаритных варисторов

Преимущество последней технологии в том, что она позволяет изготовить приборы компактные приборы в широком диапазоне величин напряжения, которые можно устанавливать в РЩ квартир и частных домов.

Недостаток приборов на варисторах в том, что элементы тепловой защиты после срабатывания подлежат замене, это снижает ресурс работы до 20 срабатываний. Для быстрого извлечения и установки УЗИП в цепи предусматривают специальные съемники.

Конструкция

УЗИП изготавливаются по стандартным размерам в модульном исполнении. Поэтому они легко монтируются на обычную ДИН-рейку, шириной 35 мм. В соответствии с классом защиты, в конструкцию прибора может входить от 1 до 4 модулей. Отработанные секции, выполнившие свою защитную функцию, легко заменяются новыми. Для этого центральная часть корпуса оборудована специальными направляющими под новые модули. Таким образом, замена выполняется быстро, поскольку не требуется отключать провода и демонтировать все устройство.

Основным защитным компонентом служит варистор, представляющий собой разновидность полупроводников. Для его изготовления применяется керамическая смесь и окись цинка. К ним добавляются специальные примеси, создающие уникальные запирающие свойства готового элемента, на котором основан принцип действия всего прибора. Кроме того, каждый модуль отдельно защищен от повышенных токовых нагрузок.

На передней панели имеется окно с дисплеем, где отображается состояние и работоспособность устройства. Подключение проводников осуществляется через клеммы, предназначенные для входа и выхода. Надежность контактов повышается за счет насечек, существенно увеличивающих площадь соприкосновения и снижающих сопротивление самих контактов. Подключая провода, нужно обязательно соблюдать полярность. Во избежание путаницы, каждая клемма промаркирована в соответствии со своим предназначением.

Классы УЗИП

Класс I (В). Устройства, принадлежащие к этому классу, защищают от прямых попаданий разряда молнии в молниезащитную систему строения, либо воздушные электросети. Монтаж этих устройств выполняют прямо в ВРУ, либо ГРЩ там, где кабель входит в здание. Эти устройства рассчитаны на разрядный ток порядка 30-60 килоАмпер.

Второй класс (С). Эти приборы предназначены для защиты сетей токораспределения объектов от появления помех коммутации. Они способны работать в качестве второй защитной ступени от попадания молнии. Их устанавливают в распредщите, а их ток разряда по номиналу 20-40 килоАмпер.

Класс III (D). Блоки, представляющие из себя защитные устройства этого класса, устанавливают прямо перед прибором-потребителем. По конструкции такие устройства могут быть самыми разными (розетка, вилка, отдельно монтируемый модуль, либо устройство навесного монтажа). Ток их разряда не превышает 5-10 кА.

Главным элементом построения таких устройств явился варистор или разрядник. Кроме того, в состав этих устройств входит устройство-индикатор, способное сообщить о том, что УЗИП вышел из строя.

Из отрицательных показателей этих «защитников» следует отметить тот, что они нагреваются при сработке, что стало причиной того, что им необходимо время для остывания, а это сильно уменьшает селективность работы устройства.

Монтируют такой прибор на ДИН-рейке. варистор же, вышедший из строя, легко меняется методом удаления последнего из корпуса.

Чтобы добиться защиты потребителя от ненужных воздействий в хорошем качестве, требуется обеспечение строений эффективными системами заземлений и уравниванием потенциалов. С этой целью используется заземляющая система типа TN-C либо TN-CS, имеющие разделение проводников нуля и защиты.

Затем монтируют устройства защиты, расстояние между которыми (от одного класса до другого) не должно быть менее 10 метров по питающему кабелю. Только при выполнении таких условий можно обеспечить правильную сработку защитных устройств.

На воздушных линиях, в щите ввода на столбах наилучшим образом срабатывают системы, основанные на разрядниках и плавких вставках.

Главные щиты зданий хорошо защищают УЗИП первого и второго класса, основанные на варисторах, а этажные щиты – снабжаются системами третьего класса. В качестве защиты дополнительного характера, розетки снабжаются системами в виде вставок и разных удлинителей.

Наконец, хочу заметить, что устройства подобного типа значительным образом уменьшают процент выхода из строя потребителей и поражения человека высоким напряжением, хотя и не способны полностью обеспечить защиту на все сто процентов. Поэтому, во время грозы следует, по возможности, производить отключение наиболее важных потребителей от сети питания.

Пишите комментарии, дополнения к статье, может я что-то пропустил. Загляните на карту сайта. буду рад, если вы найдете на моем сайте еще что-нибудь полезное. Всего доброго.

Классы устройств защиты от импульсных перенапряжений

устройство II класса (категория перенапряжения III) – используется как дополнение к устройству I класса для защиты сети от ударов молнии в ЛЭП и от переключений в системе электроснабжения, т.е. от импульсных скачков напряжения, которые появляются при включении-отключении очень мощного оборудования, либо при непрямом попадании молнии.Устанавливается в вводных распредустройствах многоквартирных жилых зданий или в уличных ВРУ частных коттеджей и домов (при воздушном вводе в здание это требует ПУЭ, пункт 7.1.22. Получается, что УЗИП Т-2 должны использоваться в частном секторе практически всегда.).Они рассчитаны на пиковое значение тока с фронтом 8/20мс. То есть, максимум тока достигается за 8мс, а спадает он наполовину за 20мс.

устройство III класса (категория перенапряжения II) – защищает от остаточных импульсных перенапряжений, образующихся при коротких замыканиях, либо после гашения основного импульса, первыми двумя классами УЗИП. Также работают в качестве фильтров высокочастотных помех.Используются для защиты чувствительного электронного оборудования, поблизости от которого и устанавливаются.Эта защита нужна очень чувствительному электронному оборудованию. Например, дорогостоящим медицинским приборам, компьютерам и т.п. Также актуальны для частного дома или квартиры — подключаются и устанавливаются непосредственно у потребителей.Третий класс применяют только как дополнительную защиту к Т-2, и он имеет более низкую разрядную способность.Тип Т-3 обязательно устанавливается, если приборы расположены далее 30 метров от вводного УЗИП Т-2.

Если у вас нет желания выстраивать всю эту трехступенчатую защиту, приобретайте УЗИП, которые изначально идут с расчетом работы в трех зонах 1+2+3 или 2+3… Такие модели тоже выпускаются. И будут наиболее универсальным решением для применения в частных домах. Однако стоимость их конечно отпугнет многих.

Схема подключения ограничителя импульсных перенапряжений

Здесь привожу несколько типовых схем подключения устройств защиты от импульсных перенапряжений (УЗИП). Ниже вы найдете однофазные и трехфазные схемы для разных систем заземления: TN-C, TN-S и TN-C-S. Они наглядные и понятные для простого человека.

Сегодня существует большое количество производителей УЗИП. Сами устройства бывают разных моделей, характеристик и конструкций. Поэтому перед его монтажом обязательно изучите паспорт и схему подключения. В принципе, суть подключения у всех УЗИП одинаковая, но все же рекомендую сначала прочитать инструкцию.

Во всех выложенных схемах присутствуют УЗО и групповые автоматические выключатели. Их я указал для наглядности и полноты распределительного щитка. Эта «начинка» щитка у вас может быть совсем другая.

1. Схема подключения УЗИП в однофазной сети системы заземления TN-S.

На данной схеме представлен УЗИП серии Easy9 производителя Schneider Electric. К нему подключаются следующие проводники: фазный, нулевой рабочий и нулевой защитный. Здесь он устанавливается сразу после вводного автомата. Все контакты на любом УЗИП обозначены. Поэтому куда подключать «фазу», а куда «ноль» можно легко определить. Зеленый флажок на корпусе указывает на исправное состояние, а красный флажок сигнализирует о неисправной касете.

Представленное устройство относится к классу 2. Оно одно самостоятельно не способно защитить от прямого удара молнии. Грамотный выбор УЗИП это сложная и уже отдельная тема.

Также рекомендуется защищать устройства УЗИП с помощью предохранителей.

Думаю тут все понятно.

Ниже представлена аналогичная схема подключения УЗИП, но уже без электросчетчика и с использованием общего УЗО.

2. Схема подключения УЗИП в трехфазной сети системы заземления TN-S.

На схеме также изображен УЗИП производителя Schneider Electric серии Easy9, но уже для 3-х фазной сети. На рисунке изображено 4-х полюсное устройство с подключением нулевого рабочего проводника.

Еще существует 3-х полюсное УЗИП этой же серии. Оно применяется в системе заземления TN-C. В нем нет контакта для подключения нулевого рабочего проводника.

3. Схема подключения УЗИП в трехфазной сети системы заземления TN-C.

Здесь изображен УЗИП фирмы IEK. Данная схема представляет собой обычный вводной щит для частного дома. Он состоит из вводного автомата, электросчетчика, УЗИП и общего противопожарного УЗО. Также на схеме показан переход с системы заземления TN-C на TN-C-S, что требуется современными нормами.

На первом рисунке изображен 4-х полюсный вводной автомат, а на втором 3-х полюсный.

Характеристики и маркировка

Каждое защитное устройство того или иного класса обладает индивидуальными параметрами, которые учитываются при подключение УЗИП. Основные технические характеристики наносятся на корпус изделия, а полная информация отражена в паспорте

Выбирая прибор, необходимо в первую очередь обращать внимание на обозначение и следующие показатели:

Напряжения номинального и максимального значения, при которых устройство может нормально функционировать в течение установленного времени.
Показатель рабочей частоты тока, на которую рассчитывается УЗИП.
Величина номинального разрядного тока. Рядом с цифрами указывается форма его волны. Представляет собой токовый импульс с волной 8/20 мс, выраженный в кА, пропускаемый устройством многократно, без каких-либо последствий.
Значение максимального разрядного тока, которое защита пропускает однократно, не утрачивая при этом общей работоспособности.
Уровень напряжения защиты указывает на возможности устройства по ограничению перенапряжения.

Схема прибора серии VC-122

Устройство защиты от импульсных перенапряжений и помех указанной серии подходит для понижающих трансформаторов. Также модель активно используется в щитках серии РС

В первую очередь важно отметить, что у модели применяется высоковольтный модулятор. Параметр выходной проводимости у него равен 2 мк. Для щитков РС19 модель подходит

Для щитков РС19 модель подходит

Модулятор в данном случае подсоединяется через обкладку

Для щитков РС19 модель подходит. Модулятор в данном случае подсоединяется через обкладку.

Фильтры разрешается использовать лишь проходного типа. Если рассматривать щитки серии РС20, то у них имеется демпфер. Расширитель для подключения используется магнитного типа

Также важно отметить, что понижающие трансформаторы на 200 В применяться не могут
