Разница узо типа а и ас: какой тип узо а или ас установить в квартире

Форма токовой утечки

В соответствии с этим параметром все УЗО делятся на три типа:

«А». Эти устройства отключения срабатывают при кратковременном или плавно нарастающем токе утечки, который имеет синусоидальную переменную или пульсирующую постоянную форму волны. Это наиболее распространенный тип УЗО. Поскольку он контролирует как переменный, так и постоянный ток, он стоит дороже.
«AC». Также распространены и более доступны. Срабатывает только при утечке синусоидального переменного тока.
«В». Это устройство в основном используется для защиты промышленных помещений. Помимо синусоидального переменного тока, УЗО реагирует на выпрямленные и пульсирующие формы постоянного тока утечки.

Возникает вполне логичный вопрос, в бытовых сетях течет синусоидальный переменный ток, достаточно ли установить везде устройства типа «AC»? Но если внимательно изучить характеристики современных бытовых приборов, то большинство из них имеют источники питания с электронными полупроводниковыми элементами, благодаря чему синусоидальная волна преобразуется в пульсирующую полуволну. Если утечка не является синусоидальной, УЗО типа «AC» не обнаружит ее и не сработает.

Именно поэтому в технических паспортах многих бытовых приборов производитель указывает, через какое УЗО их следует подключать.

Советы по выбору УЗО смотрите в видеоролике:

Классификация защитных устройств

Несмотря на простоту внутреннего устройства, выбор моделей УЗО на рынке достаточно велик. Каждое устройство имеет определенный набор технических параметров, которые нельзя регулировать во время работы.

Производитель и размеры УЗО не влияют на возможность их совместного использования в одной цепи. Они могут быть установлены в любой комбинации

Чтобы облегчить выбор УЗО, важно рассмотреть возможности классификации этих устройств

УЗО делятся на обычные и селективные модели, в зависимости от скорости срабатывания механизма. Первые отключают силовые контакты почти сразу, вторые — с задержкой. Селективные УЗО используются в многоуровневых системах, где важна последовательность отключения.
По типу реле УЗО делятся на электромеханические реле отключения, которые разрывают контакт механически, и электронные реле отключения, которые предотвращают протекание тока с помощью полупроводниковых схем.
По типу тока. УЗО типа AC срабатывают при утечке переменного тока, УЗО типа A срабатывают при утечке переменного и постоянного тока.
По дополнительным функциям: без и с защитой от сверхтока. Автоматические выключатели УЗО с механизмом отключения при коротком замыкании или перегрузке по току обычно называют дифавтоматами.
По дизайну конструкции. Существуют УЗО, устанавливаемые на DIN-рейку, настенные УЗО, а также устройства в виде розетки, ручного устройства, адаптера.
Для рабочего напряжения: для 220 В, 380 В, комбинированный.
По энергозависимости. Существуют модели УЗО, способные и неспособные отключать электрическую нагрузку при отсутствии рабочего напряжения.
В зависимости от количества подключенных полюсов: двухполюсные и четырехполюсные.

Чтобы правильно выбрать УЗО, недостаточно знать его технические характеристики. Для того чтобы устройство эффективно выполняло свою защитную функцию, при его покупке необходимо учитывать длину домашней электропроводки, мощность подключаемых приборов и некоторые другие параметры.

Устройство защиты от искрения EcoEnergy УЗИс

Новейшая разработка позволит сократить пожары, возникающие в результате неисправности электросетей, более чем в 2 раза.

Устройство защиты от искрения (УЗИс)

УЗИС по сути является третьим этапом развития средств защиты электросетей после автоматических выключателей и УЗО;
Устанавливается в распределительный щит на DIN-рейку;
Снабжается средством контроля УЗИс-Ипредназначенным для настройки и проверки функционирования в местах эксплуатации;
УЗИс обнаруживает процесс пожароопасного искрения в защищаемой цепи и производит ее автоматическое отключение от питающей сети.

В местах нарушения нормального электрического контакта между элементами электрических сетей и электроустановок возникает искрение, которое не распознается токовыми автоматами, дифференциальными автоматами или УЗО, т.к. не вызывает роста тока или его утечки на землю.

УЗИс-С1 распознает опасное искрение и отключает сеть от электропитания, предупреждая возникновение пожара.

Устанавливается в электрощит
Защищает от пожароопасного искрения
Защищает от перенапряжения
Дополняет АВ и УЗО или АВДТ
Соответствует ГОСТ IEC 62606-2016
Инновационная разработка
Производится в России

Модель

Диапазон рабочих температур, °С

Непрерывная индикация состояния (до и после срабатывания)

Таблица индикации на лицевой панели

Отключение по перенапряжению с регулировкой порога

Метод измерения эффективного напряжения сети – True RMS

Защита от импульсных скачков напряжения

Установка в распределительный щит на DIN-рейку

Время срабатывания при искрении, мс

Минимальный обнаруживаемый ток искрения, А

Максимальный ток нагрузки защищаемой цепи, А

Рабочий диапазон напряжений, В

Регулировка порога отключения по перенапряжению, В

Время отключения нагрузки при превышении порога напряжения, мс

Время отключения нагрузки при превышении напряжения 300 В, мс

с штатным оборудованием защиты электросетей

Для защиты электрических цепей используют автоматические выключатели для защиты от сверхтоков (далее – АВ, см. ГОСТ Р 50345-99) иавтоматические выключатели, управляемые дифференциальным током (УЗО, см. ГОСТ Р МЭК 60755—2012).

Устройство защиты	Тип искрения
Последовательное(БПС – «плохой контакт)	Параллельноефаза-нейтраль	Параллельноефаза-земля
Автоматический выключатель	Не чувствует в принципе	Может сработать слишком поздно (при ограниченном токе КЗ)	Может сработать слишком поздно (при ограниченном токе КЗ)
УЗО	Не чувствует в принципе	Не чувствует в принципе	Может не чувствовать (при импульсном характере искрения)
УЗИс	Отключает цепь	Отключает цепь	Отключает цепь

Преимущества от внедрения

Для населения	Для Администрации города
Предупреждение и предотвращение пожаров, которые могут нанести большой физический и материальный ущерб
Реализации федеральной целевой программы «Пожарная безопасность в Российской Федерации на период до 2017 года» (утв. постановлением Правительства РФ от 14 февраля 2015 г. № 130)
Доступная цена	УЗИс является импортозамещающей, конкурентоспособной продукцией в России
Увеличение рабочих мест	Увеличение налоговой базы г. Москвы

УЗИс-С успешно прошел испытания и рекомендован к применению, о чем свидетельствуют следующие экспертные заключения:

№137/15 от 20.11.2015 , выданное ФГБОУ ВПО МГСУ Институт комплексной безопасности в строительстве;

УЗО по количеству фаз

Существуют однофазные и трехфазные устройства. Тут я думаю все понятно, если сеть однофазная, то и УЗО однофазное — нужно 2 модуля (фаза и ноль). Если сеть трехфазная, то УЗО трехфазное — требуется 4 модуля (3 фазы и ноль).

Следует отметить, что в частных домах, где недавно подключена трехфазная сеть мощностью 15 кВт, ошибочно для защиты людей от поражения электрическим током или пожарной безопасности применять обычное трехфазное УЗО, так как в случае утечки тока на одной из фаз, трехфазное УЗО отключит все три фазы. Трехфазные УЗО устанавливаются на отдельных трехфазных потребителях, варочных панелях (плитах), бойлерах в частных домах.

Устройства, которые тестировались

Текущая ситуация такова, что у нас в стране разрабатываются и производятся устройства защиты от дугового пробоя. И мне удалось раздобыть по экземпляру каждого устройства. И еще одно устройство, которое продается на российском рынке, но которое разработано совместно с китайскими инженерами и производится в Китае. Нахождение разработчиков в России это огромный плюс, который позволяет наладить прямой контакт и при необходимости продуктивно решать специфические проблемы, что практически невозможно, если разработчики находятся в другой стране и надежно огорожены от контактов несколькими слоями менеджмента.

IEK УЗДП63-1

Устройство продаваемое под маркой IEK. Это конечно секрет Полишинеля, но для IEK устройства разрабатывает и производит компания Эколайт (https://ecolight.ru). Разработка и производство расположены в России.

Исток УЗДП-С1-63А-1-2

Устройство разрабатывает и производит компания Эколайт (https://ecolight.ru). Разработка и производство расположены в России.

УЗМ-50МД

Устройство производит компания Меандр (https://www.meandr.ru/), известная по различной электротехнической продукции. Разработка и производство расположены в России. Эта модель снимается с производства, вместо нее анонсирован выпуск в 2022 другой модели.

УЗО-ЭЛТА-2Д

Устройство разработало и выпускает АО «Электроавтомат» (https://elav.ru/) в небольшом городке Алатырь в Чувашии. Разработка и производство расположены в России.

EKF AFDD-2-25C-proУстройство продаёт компания EKF (https://ekfgroup.com/), но разработано устройство совместно с китайскими инженерами и производится в Китае.

Начнем со сравнения заявленных функций. Некоторые устройства представляют собой комбинацию из нескольких узлов, например не только защита от дугового пробоя, но и защита от короткого замыкания, благодаря встроенному автоматическому выключателю.

	Исток УЗДП-С1-63А-1-2	IEK УЗДП63-1	УЗМ-50МД	УЗО-ЭЛТА-2Д	EKF AFDD-2-25C-pro
Защита от дугового пробоя	+	+	+	+	+
Защита от повышенного напряжения	+	+	+	+	—
Защита от пониженного напряжения	—	—	+	—	—
Защита от импульсных перенапряжений	+	+	+	+	—
Защита от токов короткого замыкания	—	—	—	+	+
Защита от тока утечки	—	—	—	+	—

Видно, что УЗО-ЭЛТА-2Д лидер. Оно защищает практически от всего: и от выхода напряжения за пределы нормы, и от токов короткого замыкания, и от токов утечки. А вот отсутствие защиты от повышенного напряжения у EKF AFDD-2-25C-pro вызывает вопросы, так как эта функция почти «бесплатна» для разработчика.

Схема подключения к водонагревателю

По правилам УЗО устанавливается перед водонагревателем. Если устройство выполнено с крепежом на DIN-рейку, то его удобнее всего расположить во вводном электрощите квартиры.

Устройство защитного отключения обязательно ставится после автомата и счетчика. Схема собирается в следующей последовательности:

На вводной кабель подключается общий автоматический выключатель. Он необходим для защиты от КЗ всей квартирной проводки.
После вводного автомата подключается счетчик. В случае с обычной квартирой это однофазный прибор.
После счетчика отдельный автомат для защиты линии водонагревателя. Подбирается по мощности ТЭНа.
Само УЗО. При монтаже необходимо подписать, что именно оно защищает.
Розетка бойлера. Желательно использовать керамическую модификацию.

Распространенные ошибки при подключении

Подключение защиты — задача несложная. Однако требуются минимальные навыки в электрике и понимание принципов работы УЗО, автоматов и прочего щитового оборудования. Наиболее распространенные ошибки таковы:

Для подключения водонагревателя недостаточно одного автомата или УЗО. Данные защитные приборы имеют идентичный корпус, но выполняют разные задачи. Всегда необходимы оба устройства защиты.

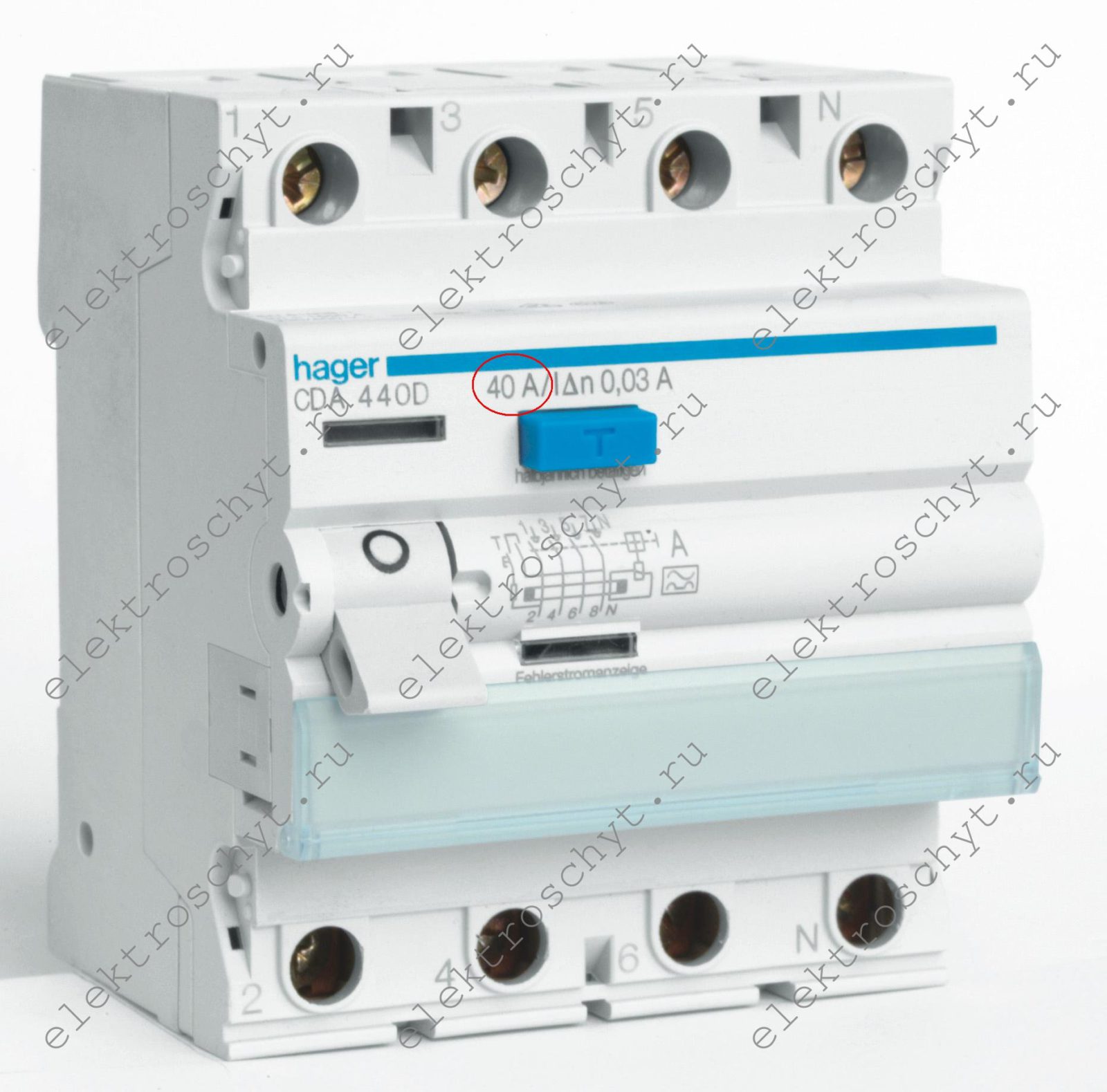

Рабочий ток устройства защитного отключения подбирается или равным току автомата, или незначительно больше него. Если автоматический выключатель в линии водонагревателя рассчитан на 16 А, то УЗО должно иметь аналогичный ампераж.
Недопустимо соединение заземляющего и нулевого проводника после УЗО. В противном случае возможны ложные срабатывания защиты.
Нельзя устанавливать УЗО, розетки и прочие электрические аппараты под водонагревателем. При протечке вода с котла попадет на электрическое оборудование, что приведет к замыканию, возгоранию или травме.
Выбирать УЗО по характеристикам должен электрик, а не продавец электротоваров. Если приобрести защитное устройство со слишком малым током утечки, оно будет срабатывать без причины. Если со слишком большим, то вообще не сработает.

Нельзя устанавливать розетку под водонагревателем

Проверяем работоспособность УЗО

Всего есть пять методов проверить работоспособность этой защиты и каждый из них доступен в домашних условиях:

Использование кнопки предусмотренной конструкцией прибора.

Использование батарейки – она же, вырабатывающий напряжение гальванический элемент.

Подключение резистора – имитирует повышение сопротивления сети схожее с тем, которое возникает при нарушении целостности электросети.
Применение постоянного магнита.
При помощи специального целевого оборудования.

Каждый из предложенных методов имеет свои особенности, потому их стоит рассматривать по отдельности.

Штатная кнопка

Самый простой и быстрый метод проверить не только дифавтомат, но и обычное УЗО. На каждом из приборов есть кнопка «ТЕСТ» или «Т», для того чтобы ее нажать не нужно обладать особыми навыками либо специальными знаниями. Ее нажатие запускает реакцию имитирующую утечку в электросети. Сила тока, которая включается вместе с нажатием кнопки, соответствует номиналу, указанному на корпусе (чувствительности прибора).

Чем меньше значение, указанное возле кнопки тест, тем прибор чувствительнее. Это обязательно нужно учитывать при подборе устройства для конкретной электросети, ведь если устройство будет слишком чувствительным – постоянных отключений не избежать, а если ситуация будет обратной – может сгореть оборудование.

При нажатии на тестовую кнопку исправный прибор моментально разорвет электроцепь и вся сеть будет отключена, если после нажатия ничего не происходит – УЗО не функционирует, то есть, защиты от пробоев нет. Использование такого устройства категорически запрещено, ведь пользователь абсолютно не защищен от утечек тока.

Также стоит помнить, что в современных дифавтоматах стоит контроллер, который не даст прибору работать при отключенной электросети или разрыве питающих проводов (ноль или фаза не важно), потому проверять их нужно на рабочей электросети. При этом на проверку влияет лишь замкнутость электросети, а наличие либо отсутствие потребителей значения не имеют

Подобный вид защиты называется электромагнитным УЗО, он предназначен, чтобы защитить человека в любой ситуации, включая обрыв «нуля».

Батарейка

Этот способ хорош тем, что позволяет удостовериться в работоспособности УЗО прямо в магазине, не подключая его к сети. Для этого понадобится батарейка и проводки или скрепки, чтобы подключить ее к автомату.

Методом батарейки, проверяются только электромагнитные УЗО, они сейчас самые популярные, т.к. точные и надежные. Потому, проблем с выбором не будет.

Алгоритм проверки следующий:

батарейку подключаем так же, как и в любой прибор (минус к выходу, а плюс к входу);
нажимаем «Т», если прибор сработал — он исправен.

Таким методом можно проверять и трехфазные, и двухфазные приборы на 220 Вольт. Секрет в том, что работа УЗО основана на сравнении потенциалов на контактах. Потому если подключить даже простую батарейку, разница входного и исходящего потенциалов должна фиксироваться прибором.

Резистор

Данный метод требует от проверяющего не только наличия прибора, но и определенных знаний (умение считать сопротивление резистора). Для этого резистор подключают между заземлением и выводом розетки. Резистор в данном случае будет в роли пораженного током человека. Согласно закону Ома R = U/I. Напряжение в этой формуле равно 220 Вольтам, т.к. мы подключили один конец к розетке. Далее подключаем мультиметр к резистору и видим «ампераж» утечки тока. Пользуясь формулой (в качестве примера 10 mA: 220В/10mA = 22 кОм) настраиваем необходимое для теста значение Ом.

Также данный тест можно провести лампочкой, с подключенным диммером, вместо резистора.

Магнит

Данный метод также применим к отключенному дифавтомату, ведь не имеет ничего общего с электричеством. Если ввести однонаправленный магнит в магнитное поле электромагнитов отвечающих за взведение автомата, он отключится. Магнитное поле сымитирует резонанс, при котором прибор должен отключиться. К сожалению, у метода есть недостаток – им можно проверить только электромагнитное УЗО.

Специальный измеритель

Как только дифференциальные автоматы появились на рынке, за ними последовало появление специальных измерительных приборов. Они позволяют проверить не только работоспособность УЗО, но и всех остальных защит, отображают данные об утечке и времени срабатывания.

Приборы просты в использовании (нужно просто подключить в розетку), а точность исследования соизмерима с лабораторной экспертизой. Единственный минус — это цена на прибор, покупать такой для бытового использования нет смысла, а вот даже на небольшом предприятии, он будет достаточно выгодным приобретением.

Конструкция и принцип действия защитного устройства

Основные элементы защитного устройства электромеханического типа для однофазной сети:

1. Дифференциальный трансформатор тока – ферритовое кольцо с двумя первичными обмотками (ее образуют нейтральный и фазный проводники) и вторичной обмоткой (проводник, соединенный с реле).

2. Пусковой орган – чувствительное магнитоэлектрическое реле прямого действия.

3. Исполнительный механизм – выполнен из пружинного привода, силовых контактов и механизма спускового.

4. Кнопка «Тест» с резистором – необходима для контроля работоспособности устройства. С ее помощью имитируют утечку тока. Если УЗО функционирует, электропитание потребителей, которые защищает устройство, будет отключено.

По фазному проводнику ток поступает к потребителю, по нейтрали – возвращается от потребителя. В нормальном рабочем режиме (при отсутствии утечки тока в цепи) значение тока на первичных обмотках равнозначно – «сколько ушло, столько же и пришло».

Так как токи первичных обмоток имеют встречное направление, суммарный магнитный поток будет иметь нулевое значение – магнитные потоки, наводимые токами первичных обмоток в трансформаторном сердечнике, компенсируют друг друга.

При отклонении от нормального режима работы, например, при нарушении изоляции и утечке тока на корпус прибора, происходит следующее:

1. В первичной обмотке кроме тока нагрузки появляется ток утечки.

2. Показатели тока в первичных обмотках нейтрали и фазного проводника различны, а наводимые на сердечник магнитные потоки, отличаются величиной.

3. Разница потоков, превышающая нулевое значение, наводит во вторичной катушке магнитное поле, образуется электрический ток.

4. От электрического тока во вторичной обмотке срабатывает реле.

5. Далее срабатывает пусковой элемент – он воздействует на исполнительный элемент, который отключает контактную группу и обесточивает прибор с утечкой тока.

УЗО имеют модульное исполнение, на задней части устройства есть пазы и защелка для установки устройства на DIN-рейку. Корпус выполнен из пластика, который не поддерживает горение.

Для чего устанавливают устройства защитного отключения

Практически каждый человек за свою жизнь подвергался удару током в домашней сети напряжением 220 вольт. Этот ток составляет примерно 4-5 миллиампера, а если бы сила тока была большей, то опасность для здоровья и жизни значительно увеличилась.

Чтобы человека ударило током не обязательно нужно ковыряться в розетке или лезть в распределительный щит, достаточно просто дотронуться до стиральной машинки или холодильника, плойки и других приборов. Но почему так происходит?

Ответ простой – в том случае если в любом электрическом приборе нарушается изоляция токоведущих проводов, они начнут пропускать ток на корпус. То есть корпус прибора окажется под напряжением, а это все равно, что прикоснутся к оголенному проводу. При прикосновении к такому прибору возникает ток замыкания с землей и если прибор не имеет заземления, то током ударит человека.

В большей части домов и квартир нет возможности заземлить корпуса электрических приборов, это не предусмотрено конструкцией, схемой проводки. От такого удара не сможет защитить никакой супер автоматический выключатель, установленный в щитке. Гарантию от поражения током в таких случаях дает только применение более надежного и совершенного прибора, каким и является УЗО.

Так, что такое узо? – это прибор защищающий от токов утечки путем отключения сети в случае их появления. В случае когда произойдет выше описанная ситуация с повреждением изоляции какого-либо прибора, то по телу человека, который замыкает цепь фаза-земля ударит током.

Но поскольку сила тока утечки не очень большая, в сравнении с номинальным током, то обычные автоматы этого не чувствуют и не отключатся. А человек в тоже время может и погибнуть при определенных условиях. УЗО, в отличии от автоматов, сразу среагирует на возникновение тока утечки и моментально разорвет цепь.

Где устанавливается УЗО

УЗО чаще всего устанавливают в тех цепях, в которых возможны утечки тока и может возникнуть опасность поражения людей электрическим током.

В доме или квартире такими опасными местами являются кухня и ванна, по вполне понятным всем причинам, поскольку там чаще всего существует повышенная влажность и именно эти места наиболее насыщены разного рода электрическими приборами, в которых может образоваться ток утечки, например, это может произойти со стиральной машиной или бойлером.

Поэтому, все бытовые приборы и розетки в этих и других помещениях должны быть защищены путем установки такого прибора защиты как УЗО.

Надо отметить тот факт что устройство защитного отключения хоть и предназначено для защиты человека от поражения электрическим током но работает оно только когда появляются утечки тока. То есть если человек возьмет и засунет два пальца в розетку – УЗО не сработает. А не сработает оно, потому что нет утечки тока, а человек в такой ситуации является обычной нагрузкой.

Как пить водку УЗО

В традиционной узери УЗО приносят в небольших графинах. Можно пить чистой из небольших рюмочек. Кому такой напиток окажется слишком крепким, допустимо наполовину разводить его водой.

Водка белочка — виды, особенности производства, защита качества и советы экспертов (125 фото)
Водка платинум: отзывы, цена, описание вкуса, производства и особенности приготовления (100 фото)
Хортица водка — обзор качества, мнения экспертов, особенности производства и употребления (95 фото и видео)

Примечательно, что при добавлении в оригинальный OUZO воды, он приобретает молочно-белый оттенок. Для придания более мягкого вкуса, в крепкий обжигающий УЗО можно добавить несколько кубиков люда.

В традиционных заведениях закуску можно и не заказывать. Определенная порция уже прилагается к каждому графинчику. Этого достаточно, если завсегдатае решили пропустить по рюмочке, разделив на компанию 200 громовый сосуд. Порции небольшие, но всегда оригинальные и колоритные.

Если вы большой любитель спиртного, то для того, чтобы дольше устоять на ногах, рекомендуем заказать сразу и основное блюдо: мясо или рыбу, салат.

УЗО, оно же УЗДТ

УЗО — пожалуй, самая известная аббревиатура, начинающаяся с «УЗ». Это устройство реагирует на разность токов в нулевом и фазном проводах. УЗО — устройство защитного отключения, УЗДТ — устройство защиты дифференциального тока. Очень распространено и эффективно защищает от ударов током при касании металлических корпусов оборудования. Принцип работы в том, что сравнивается ток в нулевом проводе и в фазном. Если эти токи отличаются на значительную величину, значит имеется повреждение изоляции, и УЗО отключает подачу напряжения. В трехфазном УЗО ток в нулевом проводе сравнивается с геометрической суммой фазных токов. УЗО может быть выполнено как отдельное устройство, так и быть в одном корпусе с автоматическим выключателем — такое устройство называют дифавтоматом (дифференциальным автоматом).

Необходимость установки

Устройство защитного отключения предназначено для установки в условиях квартиры и частного домовладения:

в квартире: установка УЗО в стандартных квартирных щитках, позволяет спасти людей от удара электрическим током;
в частном доме защитное устройство предотвращает возникновение пожара, который чаще всего является результатом неисправности в электрической проводке при поврежденном контакте или в условиях разрушения проводной изоляции.

Подключение прибора в квартире осуществляется двумя самыми распространенными схемами: TN-C и TN-C-S.

Чаще всего система подключения в квартире или частном домовладении представлена одним общим проводником, выполняющим роль заземления, и рабочим «нулем» в условиях отдельного проводника, который выполняет задачу заземления.

Нужно ли УЗО

В старых жилых помещениях, как правило, электрическая проводка характеризуется отсутствием третьего защитного проводника с заземлением. В условиях такой схемы монтажа самые мощные приборы, обладающие «массой», соединяемой с выводной частью розетки, оказываются совсем не защищенными. В этом случае утечка фазного тока способна представлять большую угрозу для здоровья и жизни потребителей:

в электропроводке, работающей от трехфазной сети, подключение к системе УЗО является обязательным;
на освещение защитное отключение устанавливается на протяжении всей цепи для экстренного отключения при нестандартном функционировании светильника.

Принципиальная схема подключения узо

Ставить УЗО на кондиционер или холодильник не имеет смысла, если, конечно, не предусмотрена отдельная цепь или подключение прибора выполнено напрямую, без использования розеток.

Защитное отключение чаще всего применяется в электрических цепях, посредством которых запитываются использующие воду приборы и устройства, устанавливаемые в помещениях с повышенными показателями влажности, включая водогрейное оборудование, посудомоечные и стиральные машины, а также систему «теплый пол».

Какое УЗО лучшее: все ли может АС?

Предлагаем посмотреть, например, на современную «стиралку». Ее сетевой шнур включен в розетку с переменным синусоидальным напряжением 220 В, которое идет к импульсному блоку питания агрегата. Здесь полупроводниковые компоненты делают свою работу, и синусоида принимает другой вид – импульсные полупериоды. И если на этом этапе происходит утечка пульсирующего тока (не синусоидального), то защитное устройство типа «АС» может не среагировать на нее, и не обесточить поврежденную цепь.

Перед тем, как решить, какое УЗО поставить у себя в квартире, стоит учесть несколько моментов:

Любое устройство производитель тестирует. В случае с аппаратами типа «АС»: их проверяют только на срабатывание утечек синусоидального тока.
Производитель дает гарантию на безотказную работу своих устройств категории «АС» только в сетях, где присутствует синусоидальный ток.
Задача УЗО заключается в отключении неисправного участка при появлении тока утечки, равному току уставки. Причем произойти это должно за безопасный для человека временной промежуток.
Есть вероятность, что защита типа «АС» среагирует на утечку импульсного тока, но произойдет это с задержкой и от большего значения тока утечки, чем уставка. А это уже весьма опасно для жизни!

Практически любая современная техника оборудована импульсным блоком питания. Присутствие электроники, регулирующей режим работы, время или частоту оборотов мотора, говорит именно о таком оснащении. Как раз такие потребители и нуждаются в защите УЗО типа «А».

В чем разница

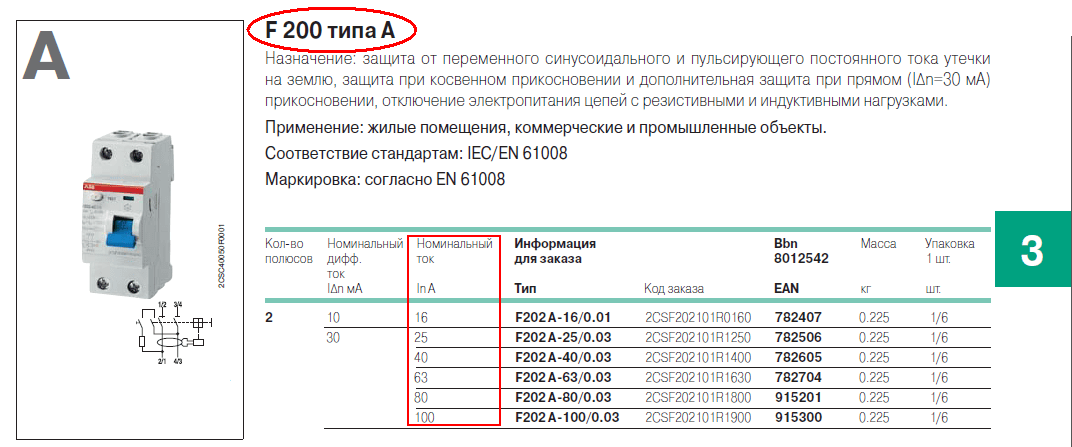

Давайте, недолго думая, развернем каталог какого-либо производителя. Во-первых, это поможет осуществить выбор автомата УЗО, а во-вторых, Среди нагромождения цифр технической информации мы найдем назначение типов этих приборов:

Тип «АС» – обеспечивает защиту только от утечек переменного синусоидального тока.
Тип «А»– обеспечивает защиту от утечек как импульсного, так и переменного тока.

Со школьной скамьи мы знаем, что у нас в сети протекает переменный ток синусоидальной формы, а вся бытовая техника, как и остальные потребители, работают от этой сети. Получается, ставь тип «АС» и больше ни о чем не думай? Ну, разве что, заняться еще заземлением и молниезащитой . Но на самом деле картина несколько иная.

Выбор ВДТ по номинальному току

Такие авторитетные производители, как ABB и Schneider Electric, выпускают модульные УЗО, монтируемые на DIN-рейку, с номинальным током 16, 25, 40, 63 А. Номинальный ток УЗО определяет величину тока, который УЗО может пропускать в течение любого промежутка времени. Исходя из этого диапазона номинальных токов, следует выбирать УЗО для квартиры или частного дома.

Важно знать, что УЗО не имеет защиты от сверхтоков (токов короткого замыкания, токов перегрузки), поэтому оно всегда должно быть защищено автоматическим выключателем, номинальный ток которого меньше или равен номинальному току УЗО — это правило. Но я выбираю УЗО по-другому, строго на одну ступень выше автоматического выключателя

Объясню почему, автоматический выключатель, как вы знаете, будет пропускать ток до 1,13 I ном. бесконечно, и в диапазоне 1,13-1,45 I ном. за 1 час. Предположим, что мы выбрали автоматический выключатель на 25 А и УЗО на 25 А. В результате за целый час УЗО, рассчитанное на 25А, пропустит ток 25 * 1,45 = 36А, что произойдет с УЗО в этом случае, я не знаю, но думаю, что УЗО на 25А сгорит с большой вероятностью.

Номинальный ток УЗО указан на его лицевой стороне.

Существуют УЗО на номинальные токи 32А и 50А, но это китайские УЗО, серьезные бренды, такие как ABB, Schneider Electric или Legrand, УЗО таких номиналов не выпускают.

Индикация состояния

Можно задать справедливый вопрос, если здесь целых 5 защит, то как узнать от какой именно отключился аппарат? Для этого существует световая индикаторная сигнализация.

Она наглядно показывает, какая именно аварийная ситуация произошла и отчего сработало УЗО.

С левой стороны на корпусе имеются механические индикаторы.

Они просто показывают включённое (зеленый цвет) или отключенное состояние (красный) контактов. А вот справа находится светодиод, который меняет свою расцветку или начинает мигать в зависимости от действия той или иной защиты.

Вот что обозначают комбинации индикаторов:

Чтобы сбросить индикацию светодиода после срабатывания, достаточно нажать на кнопку ТЕСТ.

Принцип действия УЗО достаточно прост:

Рисунок 1. УЗО в нормальном режиме работы.

У УЗО как и у автоматического выключателя есть тумблер для включения (В), являющийся частью механического размыкателя электрической цепи (М). Когда мы включаем тумблер, электрическая цепь замыкается и если к электрической цепи подключен какой либо электроприбор, само собой обладающий некоторым сопротивлением R, то по электрической цепи потечет электрический ток. Проводники, по которым течет ток, а именно фазовый провод (фаза) и нейтральный провод (ноль) проходят черед кольцеобразную катушку (К) суммирующего трансформатора. Пока никаких нарушений нет сила тока I₁ = I₂, при этом токи направлены противоположно, а это значит, что в обмотке суммирующего трансформатора, показанной на рисунке коричневым цветом, никаких электродвижущих сил (ЭДС) не возникает, строго повинуясь закону Кирхгоффа.

Если происходит обрыв фазного провода или пробой изоляции фазного провода таким образом, что фазный провод замыкает на корпус электроприбора и при этом человек контактирует с корпусом, или по каким-то другим причинам человек касается оголенного фазного провода, то ток начинает уходить «налево». Почему? — Это вопрос другой и рассматривается отдельно, нас сейчас интересует, как на такое событие реагирует УЗО:

Рисунок 2. Срабатывание УЗО при утечке тока.

Когда человек замыкает через себя электрическую цепь, часть тока начинает уходить в землю, а это значит, что сила тока I₁ = I₂ + I_у. Как частный случай, когда никакой нагрузки, кроме человека нет, I₁ = I_у, I₂ = 0. Так как I₁ ≠ I₂, то в обмотке суммирующего трансформатора индуцируется ЭДС, при этом сила тока в обмотке равна силе тока утечки. Размыкатель электрической цепи (Р) реагирует на этот ток утечки, другими словами — разностный или дифференциальный ток — и размыкает цепь. Происходит это очень быстро, в течение 0.025-0.5 секунды. А еще у УЗО есть тестирующий блок, предназначенный для проверки работоспособности устройства. На корпусе любого УЗО есть кнопка, на которой или возле которой есть буква «Т». Если нажать на эту кнопку, когда тумблер УЗО включен, то электронный блок возбуждает в обмотке расчетный ток утечки, при этом должен сработать выключатель и цепь разомкнется. На рисунках тестирующий блок не показан. Рекомендуется проверять работоспособность УЗО раз в месяц.

Провод, идущий от нагрузки электроприбора до УЗО, является нейтральным достаточно условно. Если этот провод при нарушении изоляции замкнет на корпус, или будет поврежден и человек будет касаться корпуса или той части этого провода, которая идет от нагрузки, то эффект будет почти таким же, вот только сила тока, проходящего через человека уменьшится в зависимости от сопротивления электроприбора.

Казалось бы вывод из вышесказанного прост: нужно установить УЗО на DIN-рейку распределительного щита после автоматических выключателей и электросчетчика. Но во многих квартирах счетчик по-прежнему находится в квартире и стоят древние пробкодержатели, в которые вкручены автоматические выключатели или пробки с плавкими предохранителями. В таких случаях просто вставить УЗО в электрическую цепь не получится. Кроме того, так как УЗО реагирует не именно на человека, а на ток утечки, то срабатывать УЗО будет и в других случаях. Например, если бытовые приборы заземлены искусственным или естественным образом и происходит пробой изоляции или обрыв фазного провода с замыканием на корпус, или если изоляция электропроводки в стенах, полу или потолке повреждена. С одной стороны это хорошо, так как может предотвратить пожар при искрении неисправной электропроводки. А с другой стороны, если электропроводка в квартире или доме старая, то утечка тока в такой квартире или доме — обычное дело, и перед тем, как устанавливать УЗО, придется менять всю электропроводку, или устанавливать несколько УЗО с разным порогом чувствительности, или устанавливать УЗО не сразу после счетчика, а перед потенциально опасными электроприборами.

Но даже если на момент установки УЗО с электропроводкой все нормально, то все равно устанавливать одно устройство защитного отключения на всю квартиру, а тем более дом, я бы не советовал. Причина проста: когда УЗО сработает, это означает, что где-то произошла утечка и нужно проверять электрическую цепь по всей квартире. Если на распределительном щитке установлено несколько УЗО, например, одно для розеток в ванной, другое для розеток в кухне, третье для остальных розеток, четвертое для освещения, отдельное УЗО на «теплые полы», если есть и т.д., то при возникновении тока утечки сработает только одно УЗО, и область поиска неисправности значительно уменьшится.

Подобрать нужную модель УЗО поможет следующая информация
