Теплый плинтус

Принцип работы

Безусловно, главная задача теплого электроплинтуса, как и любого другого отопительного оборудования, – обогрев помещения, но вот принцип его функционирования существенно отличается от схемы работы остальных подобных приборов. Выделим здесь несколько важных отличий.

Во-первых, плинтус обогревает не только воздух в обслуживаемой комнате, но и стены: сначала нагреваются нижние воздушные массы, потом они поднимаются вдоль поверхностей стен и отдают им тепло. Благодаря этому показатели температуры воздуха в верхней и нижней зонах помещения практически выравниваются.

Во-вторых, за счет специфического движения тепла нагретый поднимающийся воздух не смешивается с холодным, что дает возможность максимально эффективно обогревать стены – именно они в последующем начинают излучать тепло, способствуя поддержанию комфортной температуры в комнате.

В-третьих, подогретые воздушные массы перемещаются довольно медленно, тем самым не поднимая пыль, как это делают многие обычные конвекторы.э

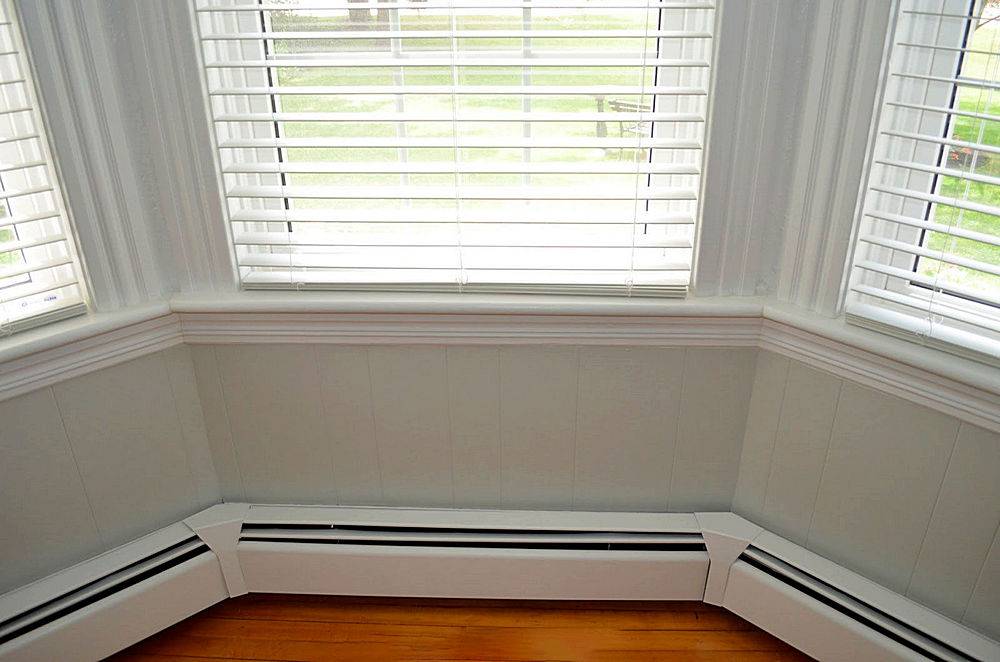

Электроплинтус эффективно прогревает все помещение

Водяной тёплый плинтус

Чаще такие системы устанавливают в частных домах

Особый комфорт в жилых помещениях может создать собранный водяной тёплый плинтус своими руками. Если посмотреть на водяной плинтус с конструктивной точки зрения, то мы увидим компактные «растянутые » в длину модули.

Для монтажа плинтусной системы водяного отопления наиболее подходят частные домовладения или общественные учреждения. Необходимые условия для монтажа тёплых плинтусов – это наличие газового котла и центральное водоснабжение.

В некоторых случаях используют котлы, работающие на твёрдом и жидком топливе. Также потребуется резервная ёмкость (водонапорная башня) для восполнения уровня воды в отопительной системе.

Плинтусные конвекторы с водяным теплоносителем устанавливают по периметру помещения. Модульный жидкостный электро обогреватель может быть различной длины. В углах помещения модули соединяют специальными угловыми элементами, чем заполняют полностью обогреваемый периметр комнаты. Благодаря такому размещению плинтусов, помещение прогревается более равномерно, чем при отоплении обычными водяными радиаторами.

Если вы решили установить систему жидкостного обогревающего плинтуса, подключённого к центральному отоплению, вам придётся получить разрешение на установку этого оборудования у соответствующих коммунальных служб.

В противном случае вас могут оштрафовать и заставить демонтировать обогреватели.

Конструкция водяного конвертера

Труба с горячей водой присоединена к газовому котлу

Конструкция плинтуса довольна проста. Верхняя труба, как правило, выходит из системы газового котла, проходит через весь периметр обогреваемой площади и переходит в нижнюю обратную трубу. Нижняя труба возвращает охлаждённый теплоноситель в газовый котёл.

Трубопроводы вмонтированы в корпуса ребристых теплопередатчиков. За счёт ребристого строения поверхность теплоотдачи многократно увеличивается, что значительно способствует активной циркуляции нагретых воздушных масс.

Чтобы установить тёплый плинтус водяного обогрева самостоятельно, надо обладать достаточным опытом работы по монтажу сантехнического оборудования. Рассказывая ниже об особенностях монтажа тёплого водяного плинтуса, мы обращаемся именно к таким людям. Это поможет при выборе той или иной системы обогрева жилища.

Принцип функционирования водяных плинтусов

Принцип обогрева помещения жидкостным конверторным плинтусом ничем не отличается от обогрева другими приборами.

Холодный воздух поступает через нижний паз корпуса плинтуса.

Проходя через теплообменник, горячий воздух медленно поднимается, равномерно растекаясь по всему объёму помещения.

Согласно законам физики, охлаждённые массы воздуха опускаются вниз, тем самым вытесняют прогретый воздух вверх. Непрерывная циркуляция среды равномерно обогревает всё помещение.

Монтаж плинтусной системы водяного отопления

После соответствующей разметки точек крепления кронштейнов и их установки монтируют сами жидкостные модули (смотрите выше монтаж электрических плинтусов). В отличие от электрических обогревателей монтаж жидкостных модулей требуют тщательного контроля плотности соединений трубопроводов.

Монтаж отопительной системы плинтусов лучше доверить специалистам.

Испытание смонтированных плинтусов

Молекулы воздуха значительно меньше молекул воды. Практика показывает, что проверка плотности соединений более эффективна созданием высокого давления сжатого воздуха внутри трубопроводов.

С помощью компрессора в трубах тёплого пола создают давление воздуха около 5-6ар. Все соединения покрывают мыльным раствором.

В местах, где будет происходить утечка, появятся пузыри. Неплотности соединений устраняют и проводят повторное испытание на герметичность всей системы.

Облицовка плинтусов

Строение коробов водяных плинтусов ничем не отличается от облицовки электрических модулей. Короба делают обычно из тонколистового эмалированного железа.

Рейтинг лучших моделей с водяным теплоносителем

ТурбоТех ТП1 – водяной

Качественное устройство, позволяющее создать компактную систему обогрева любого помещения. Воздушные потоки распределяются равномерно, что создает оптимальный микроклимат. Короб изготовлен из прочного алюминия, что предотвращает негативное воздействие на стены. Теплообменник изготовлен из прочной нержавеющей стали.

Самым большим преимуществом устройства является способность выдерживать давление до 16 атм. Положительной стороной является простота монтажа, которая занимает минимум времени и позволяет установить изделие в любом помещении.

TurboTech TP1 — вода

Льготы:

Равномерное распределение тепла;
Качественный изоляционный материал;
Продается в нескольких цветах;
Прочностные свойства;
Небольшая стоимость.

Ошибка:

Не найден.

Mr.Tektum водяной, цвет коричневый RAL 8019

Надежный прибор, гарантирующий здоровый микроклимат в доме. Изделие подходит для укладки на полы с любым покрытием, включая паркет и ковролин. Благодаря хорошему притоку воздуха не образуются холодные пятна. Риск образования конденсата минимален, что предотвратит развитие плесени.

При работе агрегата воздух не запылен и не пересыхает. Поэтому дышать становится легче. Для установки не нужно открывать пол, все происходит на месте. Ее можно использовать не как основную, а как дополнительную систему отопления.

Средняя стоимость составляет 5500 рублей за метр.

Вода Mr.Tektum, коричневый RAL 8019

Льготы:

Равномерная температура;
Сила;
Не загрязняет воздух пылью;
Обеспечить здоровый микроклимат;
Не образует плесень.

Ошибка:

Высокая цена.

Charley Стандарт водяной, белый RAL9003

Эффективная система отопления, которую можно установить как вспомогательную или основную систему. Отопление осуществляется от теплоносителя, поступающего от внешнего источника, что является оптимальным решением и подходит для большинства помещений. Стены прогреваются равномерно, исключая образование холодных пятен и конденсата. Устройство подходит для установки в старых и современных домах.

Внешнее покрытие изготовлено из алюминия и ПВХ. Теплообменник изготовлен из меди, что гарантирует длительную работу. Максимальная длина цепи составляет 20 метров. В пробирки помещается до 520 мл воды. Гарантийный срок составляет 5 лет.

Чарли Стандартная вода, белый RAL9003

Льготы:

Длительная гарантия;
Эффективность;
Быстрый нагрев;
Высокий срок службы;
Оборудование.

Ошибка:

Не найден.

С чего начать

Начинать нужно с плана, на котором будет обозначена длина каждого прибора, а также и длина соединений (трубок). Дело в том, что между длиной теплого плинтуса и периметром помещения могут быть существенные расхождения.

Если это так, то отрезки плинтусов соединяют либо полимерными, либо медными трубками.

Использовать стальные трубы крайне нежелательно, поскольку при взаимодействии стали с медью будет наблюдаться в дальнейшем их постепенное разрушение.

Готовиться к предстоящему монтажу такого отопления нужно заблаговременно, до того как начнется установка теплых приборов.

В самом начале, еще до того как выровнять полы, от котла (коллекторного узла) ведутся трубы к местам подключения теплых плинтусов. Трубы следует уложить, а потом проверить на работоспособность (герметичность), а уже после делать стяжку, спрятав таковые под ней. Причем стяжка осуществляется только тогда, когда трубы заполнены водой и находятся под рабочим давлением, которое в частном доме до 3 кг/см2, а в многоквартирное это давление гораздо больше.

В многоквартирных домах кроме высокого рабочего давления (его нужно уточнить в ЖЭКе во избежание аварийных ситуаций уже после монтажа) возможны ощутимые перепады и гидроудары в системе отопления. Это непременно нужно учитывать!

И только когда выполнена финишная отделка пола и стен, нужно начинать монтаж теплых плинтусов. Порядок монтажа:

Вначале закрепить теплоотражающую ленту по периметру каждого помещения, где будут установлены обогревательные приборы. Эта мера исключает утечку тепла в стену.
Крепежные элементы устанавливаются поверх ленты на расстоянии примерно в полметра, посредством дюбелей или же саморезов – все зависит от того из какого материала сделаны стены.
После к этому крепежу крепятся греющие приборы и соединяются с помощью трубок из материала, о котором уже говорилось выше.

После того как были проведены испытания, которые прошли успешно, устанавливаются на свои места плинтусные крышки – теперь систему можно эксплуатировать.

Как видно из всего сказанного, монтаж не представляет особых ложностей, как уже упоминалось, но при этом чрезвычайно важна герметичность всех соединений – это лучше доверить специалистам.

Несколько слов напоследок…

Поверьте, что далеко не всегда стоит доверять красочным картинам, рисуемым производителями или продавцами тех или иных изделий. Понятно, что они – всегда люди заинтересованные, и зачастую способны или приврать, или приукрасить ту или иную информацию в своих целях.

Просто ради интереса – зайдите на сайты производителей теплых плинтусов, неважно каких. С вероятностью, близкой к 100%, там будет целый массив вроде бы очень убедительных выкладок, со ссылками на какие-то явления «прилипания» потоков теплого воздуха к вертикальным поверхностям, названные в честь какого-то румынского летчика, на теорию трансформации энергии, на превращение холодных и сырых стен в источники живительного лучистого тепла, и много еще чего. С итоговыми обещаниями экономии энергии от 30 % до (не вру) впятеро! Встретилось и такое – 200 Вт тепла при реальном расходе 40 Вт электрической энергии

Ух, как здорово!

С итоговыми обещаниями экономии энергии от 30 % до (не вру) впятеро! Встретилось и такое – 200 Вт тепла при реальном расходе 40 Вт электрической энергии. Ух, как здорово!

Подобные рассуждения с легкостью разобьёт не только дипломированный теплотехник, но даже обычный школьный учитель физики. Хотя бы с позиций незыблемости всем известного закона сохранения энергии. Почитайте – это интересно…

Теплые плинтусы вполне имеют право на существование, и могут быть очень удобны и эффективны. Вот только чудес ждать от них – не стоит.

Поймите правильно – автор вовсе не ратует за то, что теплые плинтусы – это плохо, это неэффективно, и их следует «предать забвению». Вовсе нет! Подобные нагревательные приборы обладают целым рядом важных достоинств

Прежде всего – они малозаметные, и для некоторых интерьеров это очень важно. Они компактны, и их можно разместить по всему свободному периметру комнаты, максимально равномерно распределяя тем самым поступающее в помещение тепло. Они реально могут помочь подсушить вечно мокнущие внешние стены, избавить от конденсата на окнах, особенно если окна, как говорится – в пол

Кроме того, плинтусы создадут какую-никакую тепловую завесу, и холод от окна не будет проникать вглубь помещения

Они реально могут помочь подсушить вечно мокнущие внешние стены, избавить от конденсата на окнах, особенно если окна, как говорится – в пол. Кроме того, плинтусы создадут какую-никакую тепловую завесу, и холод от окна не будет проникать вглубь помещения.

Можно найти и другие аргументы «за». Но вот только верить в сказочные эффекты огромной экономии энергоносителей – не нужно изначально. Просто тем горше будет неизбежное скорое разочарование.

И, кстати, по эффективности распределения выработанного тепла плинтусные нагреватели все равно проигрывают «теплым полам». Так-то…

Если установлена подводка труб от котла, то саму систему установить будет не сложно. Понадобятся простейшие инструменты и крепежные изделия:

гаечный ключ;
электродрель со сверлами;
ножовка с полотнами по металлу;
дюбели и саморезы;
фитинги для соединения прямых участков трассы;
сантехнический герметик.

Чтобы не ошибиться, надо начертить план, составить список и приобрести необходимые комплектующие детали. После удаления загрязнений на стенах наносят разметку, закрепляют кронштейны и направляющие. Далее выполняется монтаж конструкции.

Для правильного монтажа достаточно обладать элементарными навыками работы с инструментами

Существует два типа теплого плинтуса: электрические и водяные. Оба эти варианта имеют свои преимущества и могут похвастаться значительно большей эффективностью, чем прочие способы отопления. Однако стоит признать, что электрические модели пользуются значительно большей популярностью. Это связано с доступностью электроэнергии практически во всех населенных пунктах, чего нельзя сказать про наличие индивидуальных котлов.

Безусловно, существует вариант организации теплого водяного плинтуса своими руками, используя для этой цели жидкое или твердое топливо, однако это достаточно хлопотно и зачастую неоправданно. К тому же в этом случае вы вряд ли сможете сэкономить, ведь помимо расхода топлива вам придется столкнуться с необходимостью его хранения, а также обслуживания системы. Электрический тепло плинтус не требует дополнительной линии и существенно экономит электроэнергию. По этим причинам многие предпочитают использовать именно его.

Водяной теплый плинтус похож на систему отопления «теплый пол».

Особенности монтажа

Для создания водяной системы вам обязательно потребуется коллектор и циркуляционный насос. Такая система подразумевает высокую скорость прогона жидкости.

Поэтому с естественной циркуляцией система малоэффективна. Насос должен уметь адаптироваться к изменению объемов протока. Вдруг вы вручную или автоматика на коллекторе отключит какой-то контур.

Теплоноситель проходит через специальные греющие модули с двумя медными трубками и ламелями в качестве ребер. Именно ламели, а не трубки выступают в качестве основного источника тепла.

Поэтому, если вы вдруг решили собрать такую систему своими руками, в первую очередь озадачьтесь каким образом напаять все эти ребра. Чем их будет больше, тем лучше.

Стандартная длина модуля для теплого плинтуса Mr.Tektum – 2,5 метра. Диаметр трубок всего 16-20мм.

Больше и не требуется. В противном случае кратно возрос бы объем теплоносителя и уменьшилась скорость протока. А это в свою очередь вызвало бы большой перепад температур на входе и выходе из коллектора.

Подключение и соединение трубок выполняется методом пайки, либо через специальные переходники и фитинги.

Отдельные комнаты желательно подключать разными контурами. Рекомендуемая длина – 15-16м. В первую очередь имеется в виду комнатные петли, а не длина всей задействованной трубки. Ведь именно на модулях с ламелями происходит наибольший теплосъем.

На большую комнату частенько заводят сразу два контура. Не сравнивайте их с теплыми полами, там допустимая длина контура раза в три-четыре больше. Объясняется это разными температурными диапазонами работы.

Длина контура ограничивается условием падения температуры (не более 5 градусов). Если обратка будет значительно холоднее, то она попросту будет охлаждать часть ламелей. Что критично скажется на общей теплоотдаче.

Это правило действительно для всех микрорадиаторов. Дабы повысить эффективность придется существенно увеличивать скорость протока.

При электрическом варианте в модуль закладывается кабель и греющий элемент – ТЭН.

Тепловая мощность подобной системы на ТЭНах составляет около 200Вт/м.п. Для водяной все зависит от выставленной температуры на котле или коллекторе.

Электрический вариант в отличие от жидкостного может отрицательно сказаться на сушке воздуха. Голый ТЭН обычно нагревается до температур гораздо больших, чем трубки “водяных плинтусов”.

Поверх модулей устанавливается алюминиевый короб. Его можно подобрать любой расцветки и тогда он вообще сольется с интерьером комнаты.

Короб элементарно снимается, благодаря чему у вас всегда есть доступ к его внутренним элементам.

То есть, система полностью ремонто-пригодная и удобная в эксплуатации.

https://youtube.com/watch?v=4zAyfZcAUDo%3F

Типы электрических плинтусов

Теплый плинтус – это своего рода компактный радиатор, который имеет очень малые размеры и расположен по периметру комнаты. Так же как и классические радиаторы, плинтусные конструкции могут нагреваться при помощи электричества и обычной воды. Для водяных систем есть серьезные ограничения: длина контура не более 15 метров, отсутствие гидравлических ударов и необходимость проведения сложных предварительных расчетов.

Конструкция водяного теплого плинтуса

Все существующие виды электрических нагревателей не имеют ограничений по площади и объему помещения, легко монтируются и занимают крайне мало места при высокой эффективности. Наибольшее распространение получили два типа нагревателей – кабельный и инфракрасный.

ТЭНы по периметру мансардного помещения, которые будут закрыты декоративными панелями

Инфракрасный плинтус

Компактный и экономичный инфракрасный электрический теплый плинтус – это малогабаритная конструкция, состоящая из корпуса, отражателя и нагревательного элемента. ИК-нагреватель представляет собой прибор, который преобразует электрическую энергию в тепловую. Ток от сети с напряжением 220 вольт подается на контакты из меди и посеребренных пластин. По этим биметаллическим электродам ток передается на карбоновые (выполненные из углеродистой пасты) полосы, которые преобразуют переменный электрический ток в инфракрасное излучение.

Нагревательная лента, предназначенная для плинтусов

ИК лучи, проходя сквозь пленку, в которую запаяны контакты, нагревают ее и предметы, с которыми она соприкасается. Таким образом пленка служит своеобразным теплообменником. Температура плавления пленки составляет не менее 210 градусов, а карбоновые контакты нагреваются не более чем на 50 градусов, поэтому ИК системы абсолютно безопасны с точки зрения защиты от пожаров.

Устройство инфракрасной нагревательной пленки

Чтобы инфракрасный обогрев был более эффективным, в качестве подложки под пленку используют фольгированные изоляционные материалы, которые отражают тепло в нужном направлении. ИК нагрев – самый экономичный с точки зрения энергопотребления, безопасен и прост в установке. Среди минусов – высокая цена самой пленки и необходимость использования терморегулятора.

Инфракрасный теплый плинтус требует использования терморегулятора

Статья по теме:

Кабельный нагреватель

Главное требование к системам, применяемым в плинтусных конструкциях – малый размер. Нагревательный электрический кабель, который используется в большинстве систем подогрева, в этом случае – прекрасное решение. Основа такой системы – нагревательный кабель – гибкий провод в многослойной полимерной оплетке.

Нагревательный кабель

Ток, проходя через такой провод, нагревает внешний слой до заданной температуры. Максимальное значение заложено производителем и зависит от химического состава полимера, из которого изготовлен кабель. Терморегулятор может быть установлен и на меньшее значение.

Применение нагревательного кабеля в плинтусном отоплении

Нагревательный кабель может быть использован самостоятельно или в комбинации с металлическими пластинами, обеспечивающими лучший теплообмен. Первый вариант существенно проще и дешевле, однако его эффективность ниже из-за малой площади поверхности кабеля. Использование алюминиевого или медного теплообменника дороже на этапе монтажа, однако уже в первый отопительный сезон затраты окупаются ввиду существенной экономии электричества.

Радиатор, нагреваемый пучком кабелей

Экономия и законы физики

Однако не все здесь так радужно, как кажется на первый взгляд. Если у вас греется вся стена, то и теплопотери от нее увеличиваются.

А значит ее нужно изначально делать теплоемкой и стремиться к максимальной теплонепроницаемости.

Вот, например, известная из курса физики формула расчета теплопотерь:

Где:

S — площадь стены

Т=(Твнутри — Тснаружи) – разница температур стены внутри дома и на улице

R – сопротивление теплопередачи поверхности

Из этой формулы становится ясно, от чего в первую очередь зависят теплопотери. R – как с батареями, так и с плинтусом у вас не меняется. Стена то, одна и та же.

А вот параметры в числителе будут другими. Чем больше разница температур (T), тем больше теплопотери. Допустим, при нагреве от батарей возле окна, стена будет условно иметь t=20C.

Температура по стене от радиатора до дальней точки (в углах) распределяется по градиенту. Участки стен справа и слева от окон вообще не прогреваются.

Если же всю стену внутри дома нагреть теплым плинтусом, от того же самого котла с той же самой температурой теплоносителя, то стена прогреется уже больше. Условно до +25С, а значит согласно формуле, возрастет разница в числителе, и увеличится теплоотдача через стены.

Получается, что чем больше тепла вы теряете, тем больше придется его возмещать

Неважно каким способом это тепло нагоняется в комнату – радиаторами или термоплинтусами

В итоге существенной экономии и суперэнергоэффективности здесь не будет.

То же самое относится и к площади — S. Поверхность, подогреваемая плинтусом, гораздо больше поверхности, расположенной непосредственно за радиатором.

Немного улучшить ситуацию получится, если греющий плинтус размещать не только на внешних стенах дома (как с радиаторами), но и на его внутренних перегородках.

Большая часть тепла вырабатываемая в этом случае будет оставаться в доме, а не пытаться тут же уйти на улицу. Небольшой подогрев наружных стен полезен не только в качестве источника отопления, но и для самого здания. Сырость как таковая полностью исчезает.

Учитывая все вышесказанное, многие поэтому и воспринимают подобные инновации со скепсисом. Есть давно проверенные и понятные способы – те же радиаторы под окнами, либо теплый пол в стяжке.

Все остальные ухищрения обходятся слишком затратно либо на этапе строительства, либо в процессе эксплуатации и ремонта.

На комнату в 16м2 вам понадобится от 10 до 12 метров плинтуса. Его цена на сегодняшний день в среднем составляет 4000-5000 рублей за метр и выше. И это помимо затрат на комплектующие. Прибавьте сюда саму работу (в Москве берут около 1400 рублей за погонный метр), все комнаты в доме и посчитайте свои расходы.

Такое отопление потянет далеко не каждый.

Можно ли полноценно пережить зиму с подобными термоплинтусами? Да, безусловно. При наличии достаточного погонного метража и соответствующей температуры теплоносителя.

И многочисленные отзывы на форумах это подтверждают. Для прогрева дома в самые холодные зимние дни, температуру отбора теплоносителя в коллекторе теплых плинтусов нужно будет держать в районе 75С. В обычные дни достаточно 50-70С.

Развернутый отзыв о термоплинтусах с forumhouse

Чем выше температура, тем больше вы получите лучистой энергии. При снижении ее до уровня 45С и ниже, теплый плинтус превращается в подобие миниконвектора, который греет преимущественно потоками воздуха.

Поэтому не ждите от термоплинтусов каких-то нереальных цифр экономии. Ее не будет. Теплый пол в этом отношении гораздо выгоднее.

Тем не менее, система получила свое широкое применение и некоторые потребители активно ее используют как в качестве основного, так и дополнительного источника отопления своей квартиры или отдельных комнат в доме.
