Требования по производству огнеупорных замков
Нормативных документов, регламентирующих качество противопожарных запорных устройств, не существует. Замки подлежат обязательной сертификации, подтверждающей класс устройства по взломостойкости. На противопожарные дверные конструкции рекомендовано устанавливать запирающие механизмы не ниже 2 класса с нормативным показателем 200 тыс. циклов.
При изготовлении огнеупорных устройств Apecs используется тугоплавкие сплавы. Это значит, что замочная конструкция должна сохранять свои первоначальные формы, не плавиться при чрезмерно высоких температурах. Изменение геометрии замка может повлечь деформацию самой двери, а это может привести к заклиниванию дверной конструкции. Открыть раздутую створку станет намного сложнее.
Это интересно: Медаль «За безупречную службу» в МЧС — полезно знать
Правила пожарной безопасности
Наиболее важная цель ППЗ идентична всей противопожарной защите: безопасность жизнедеятельности. В основном это достигается за счет поддержания структурной целостности во время пожара, а также ограничение распространения огня и его действия (например, тепла и дыма). Защита собственности, как правило, является вторичной. Исключение составляют ядерные объекты, поскольку эвакуация в этом случае может быть более сложной или вовсе невозможной. Ядерные объекты, такие как здания и корабли, должны также обеспечиваться работой ядерного реактора, который не испытывает ядерного кризиса .
Как пользоваться таблицами — пример
Рассмотрим на примере как с помощью данных таблиц определить дверь, с каким пределом огнестойкости необходимо установить в ту или иную пожарную преграду.
Отметим, что в проектной документации на объект (в нашем случае школу) всегда указывается, где и какие (какого типа) противопожарные преграды должны стоять — это определяет проектировщик.
Каждой преграде соответствует свой тип (согласно ФЗ — №123) – это тоже указано проектировщиком в проекте объекта (здания/сооружения).
То есть специалист (проектировщик) заранее определил для нас какая противопожарная преграда (стена, перегородка, перекрытие) и какого типа эта преграда (1, 2, 3 или 4-го). И мы просто берем эти данные из проектно-технической документации на наш объект (в нашем случае школу).
Итак, из технической документации мы узнали, какая именно противопожарная преграда (стена, перегородка и т.д.) находится на пути эвакуации людей из школы. Например, это пожарная стена.
Таблица №23

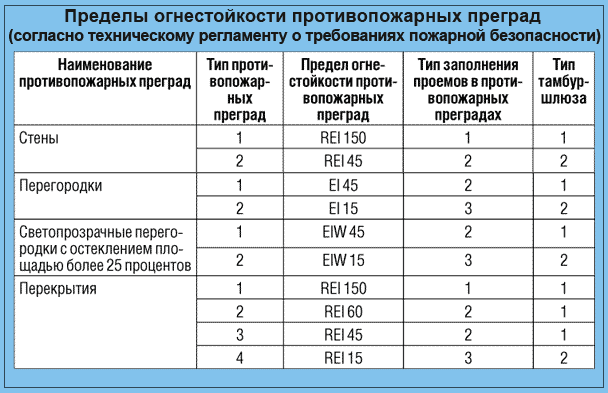

Теперь, открываем таблицу №23 Федерального закона №123-ФЗ «Технический регламент о требованиях пожарной безопасности»:
- В первом столбце дан перечень всех пожарных преград. Нас интересует строка «Стены»;
- Из столбца 2 «Типы противопожарных преград» видим, что стены могут быть двух типов: 1-го и 2-го;
- Тип нашей стены, мы тоже уже знаем из проектной документации. Например, это противопожарная стена 1-го типа;
- Из столбца 3 «Предел огнестойкости …» видим, что нашей стене 1-го типа соответствует предел огнестойкости REI 150.
Это значит, что стена в условиях пожара должна сохранять свою несущую способность (R), целостность (E) и свои теплоизолирующие свойства (I) не менее 150 минут.
Далее, смотрим в 4 столбец таблицы «Тип заполнения проемов в противопожарных преградах». Это означает, что тот элемент, которым будет заполнен проем в нашей стене, должен соответствовать указанному в таблице типу (тип заполнения проемов в огнестойких преградах).
Таким образом, в нашей стене 1 типа с пределом огнестойкости REI 150 элемент для заполнения проема должен быть тоже 1-го типа.
Таблица №24
Теперь, узнаем какая дверь, а точнее с каким пределом огнестойкости (15/30/60 и т.д. минут) должна стоять в нашей стене.
Для этого смотрим в Таблицу №24 «Пределы огнестойкости заполнения проемов…»:
Столбец 1 «Наименование элементов заполнения проемов в противопожарных преградах» дает перечень элементов, которыми может быть заполнен проем в противопожарной преграде.
Выбираем из этого перечня, какие двери мы хотим установить:
— огнестойкие двери; — огнестойкие двери с остеклением более 25%; — дымогазонепроницаемые двери; — дамогазонепроницаемые с остеклением более 25%.
Например, мы выбрали «противопожарные двери» (какие именно — ДПМ или ДПД, решать Вам);
- В столбце 2 «Тип заполнения проемов в противопожарных преградах» выбираем цифру «1», так как из таблицы №23 мы уже определи тип заполнения проема в нашей противопожарной стене и выяснили, что он 1-го типа;
- И, наконец, из 3 столбца «Предел огнестойкости» видим, что 1-му типу (типу заполнения проема) соответствует предел огнестойкости ЕI 60.
Это означает, что наша противопожарная дверь 1-го типа, которой будет заполнен проем в стене, должна сохранят свою целостность (E) и свои теплоизолирующие свойства (I) не менее 60 минут.
Итог: в школе на пути эвакуации людей в противопожарной стене 1-го типа нам необходимо установить противопожарную дверь с пределом огнестойкости не менее 60 минут (ЕI 60).
И как уже было указано ранее — конкретный вид дверей выбираете Вы сами — будут это деревянные двери ДПД или металлические ДПМ, решаете только Вы, в данном случае значение играет только предел огнестойкости двери.
Отметим, что данные пределы огнестойкости: «Е», «I» с указанием времени в минутах (15/30/60 и т.д.), присваиваются противопожарным дверям, а также воротам и люкам по результатам испытаний этих конструкций на огнестойкость. Методика проведения данных испытаний установлена и закреплена ГОСТом.
Также хотелось бы отметить то, что пожарный инспектор выдавший то или иное предписание по установке противопожарных дверей — обязан сообщить Вам на основании какого нормативного документа он вынес такое решение. Поэтому не стесняйтесь задавать пожарному инспектору интересующие Вас вопросы.
Что представляет собой система «Антипаника»?
Система «Антипаника» специально разработана для того, чтобы обеспечить как можно более быструю эвакуацию людей из общественного здания или сооружения в случае срабатывания противопожарной сигнализации. Именно замок антипаника разработан таким образом, что снаружи его можно открыть только ключом, зато изнутри он открывается либо нажатием на ручку, либо толчком в дверь.
Необходимо понимать, что система включает в себя не только замки, ведь одни запирающие устройства не способны обеспечить беспрепятственную эвакуацию людей. Система «Антипаника» включает специальные двери, доводчики, регуляторы порядка открывания, пороги, ручки, фрамуги, отбойники и прочее. Лишь все эти элементы в совокупности способны решить поставленную задачу.
Имелась сигнализация с датчиками, реагирующими на задымление, огнетушители, кнопка пожарной тревоги, план эвакуации из помещения и др. И, конечно, реально, а не на бумаге, проводился инструктаж персонала о том, как действовать в случае пожара. Только все это вместе может обеспечить спасение людей, а не какие-то отдельные меры, включая замок антипаника.
10 Гарантии изготовителя
-
10.1 Изготовитель гарантирует соответствие изделий требованиям НД при условии соблюдения потребителем правил хранения, монтажа и эксплуатации, области применения изделий, а также при наличии единой маркировки товарного знака предприятия-изготовителя на всех деталях устройства «Антипаника», поставляемых на рынок как единое изделие или как набор отдельных деталей.
-
10.2 Гарантийный срок эксплуатации рекомендуется устанавливать с учетом условий и интенсивности эксплуатации. Гарантийный срок эксплуатации устройств «Антипаника» — не менее 24 мес со дня установки на объекте.
-
10.3 Гарантийный срок хранения изделий — не менее одного года со дня отгрузки изделия изготовителем.
Конструктивные особенности устройств фиксации противопожарных дверей
Устройства фиксации дверей для противопожарных выходов состоят, в основном, из нескольких компонентов:

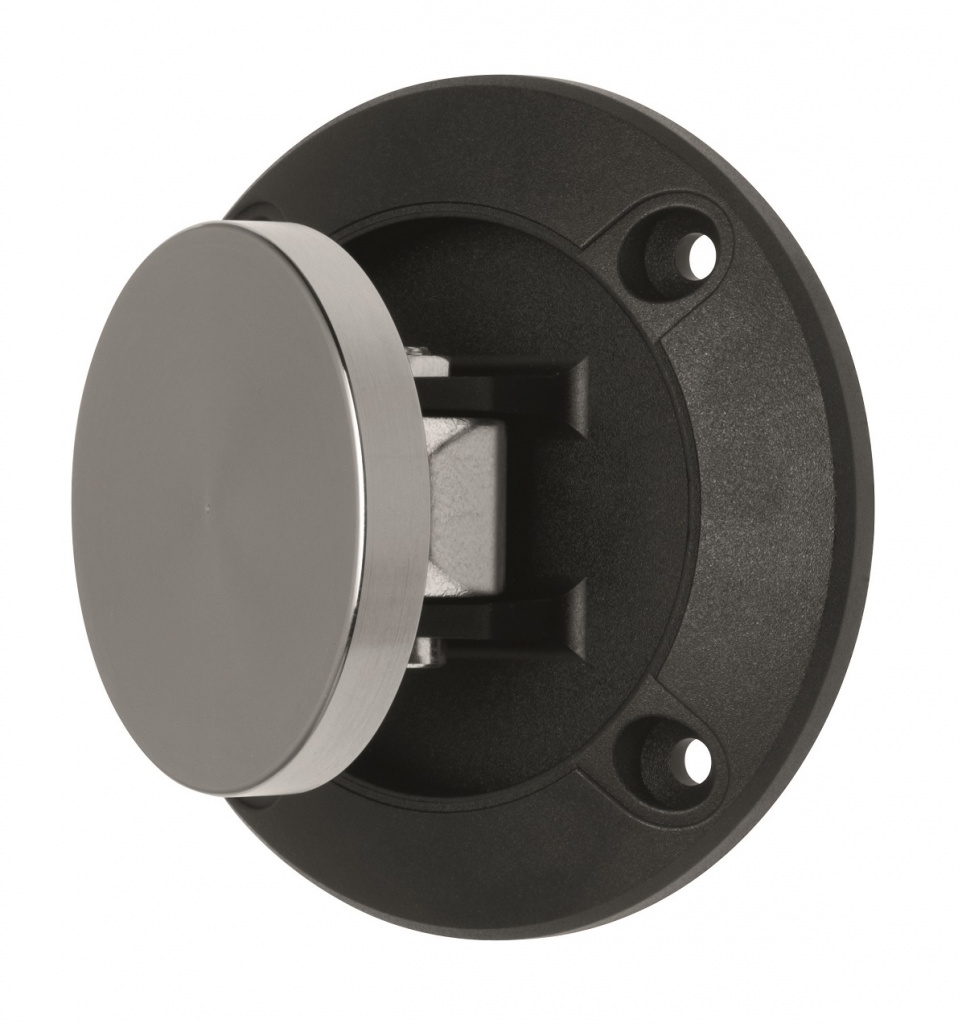

Фиксирующие приспособления (удерживающие электромагниты), которые сохраняют двери открытыми в нормальном режиме работы. В экстренном случае или при ручном срабатывании они разблокируют двери.
Линейка удерживающих электромагнитов effeff недавно получила обновление:
Новые фиксаторы 830 серии имеют единый диаметр рабочей поверхности и различаются силой удержания от 300 до 1200 Н.

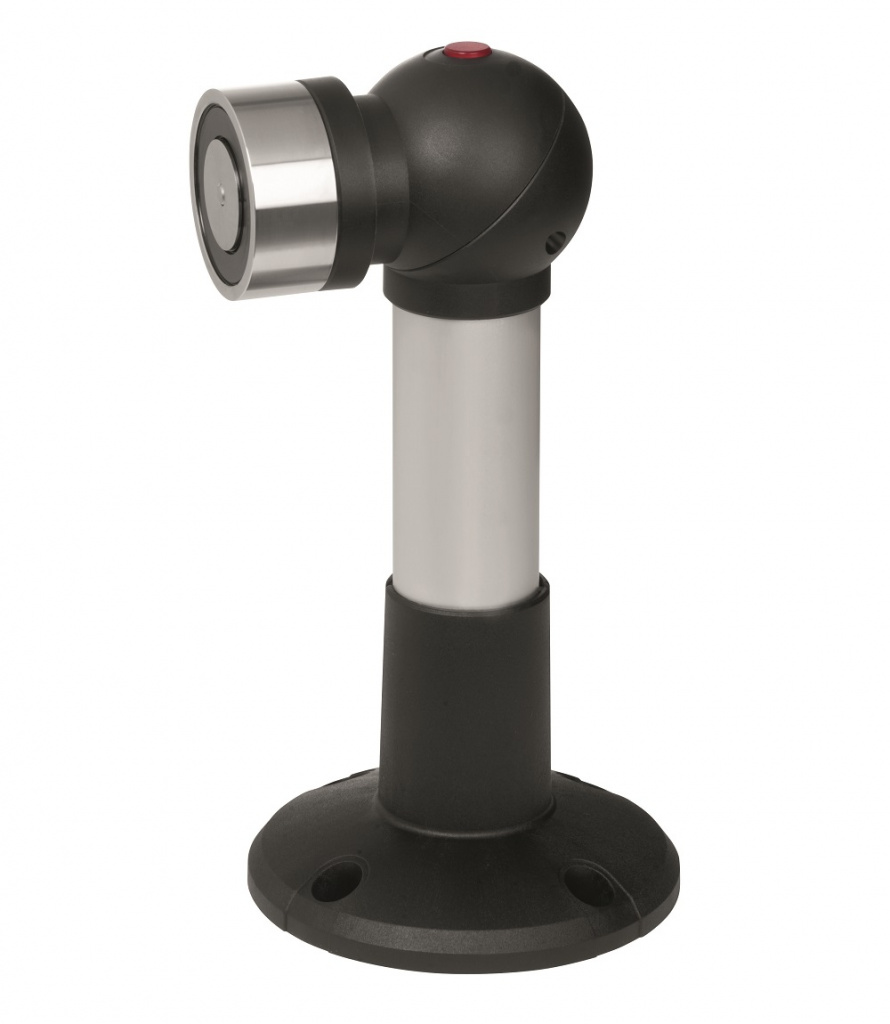

Фиксаторы в исполнении настенно-напольного монтажа получили новый универсальный кронштейн, благодаря которому фиксатор легко менять угол рабочей поверхности и изменять способ монтажа с напольного на настенный и наоборот.
Можно также заказать фиксаторы со встроенной кнопкой экстренной разблокировки и с демпфирующим элементом.

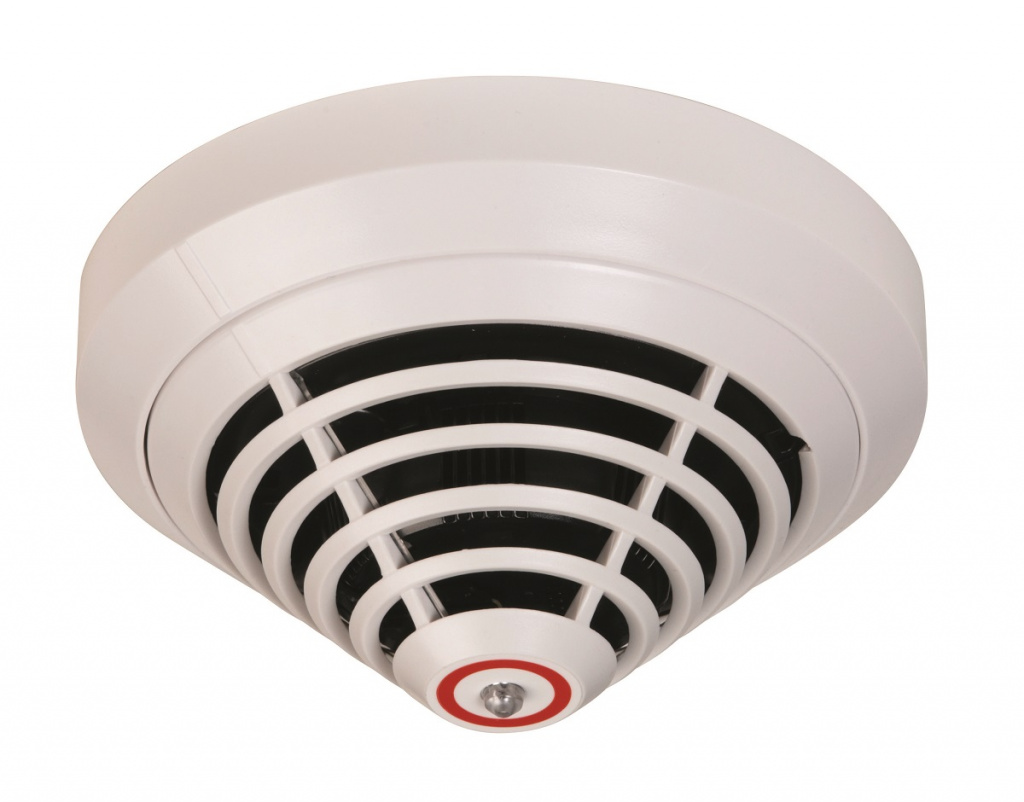

Пожарные извещатели, чаще всего это оптические дымовые извещатели, осуществляют контроль за концентрацией дымового газа в помещении. Если она повышается, то подается сигнал тревоги, активирующий определенные алгоритмы реагирования.
Другой метод заключается в контроле комнатной температуры. Для этого используются тепловые извещатели. Если комнатная температура быстро повышается или превышает 58°C, извещатели переключаются в состояние тревоги.

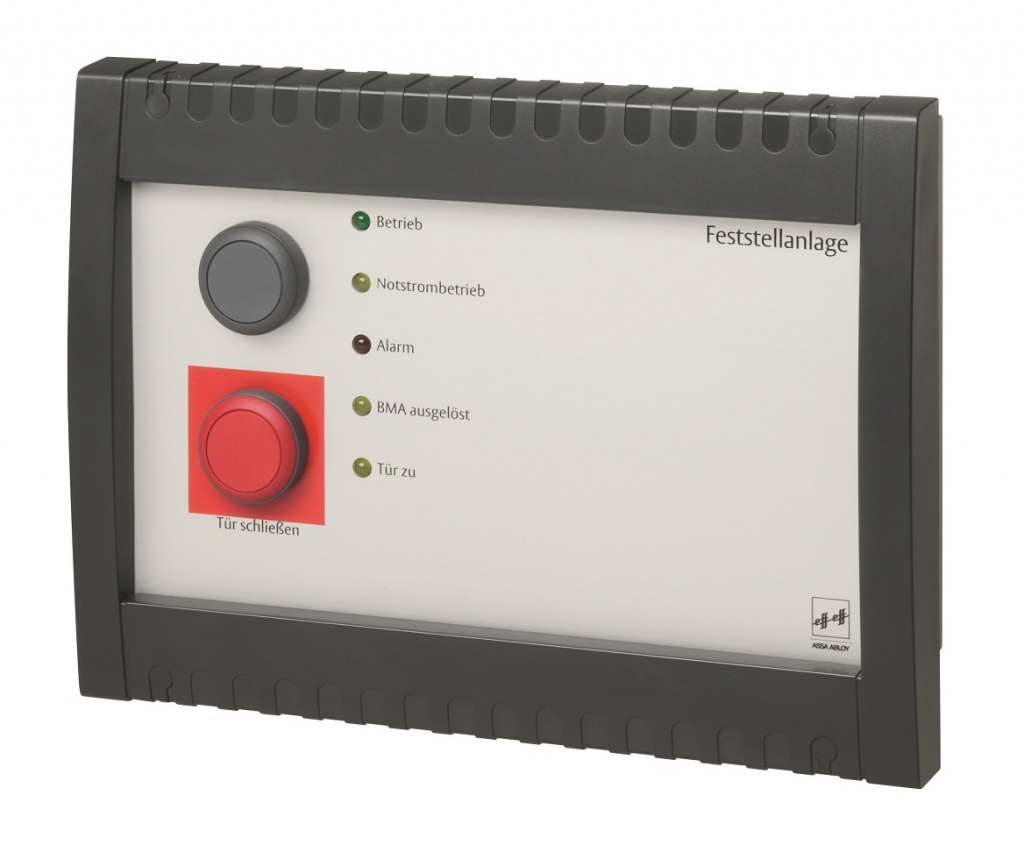

Автомат включения дымозащиты служит в качестве центрального блока электропитания и обработки установки. Сюда поступают и здесь обрабатываются сигналы пожарных извещателей. В экстренном случае или при нажатии встроенного пускового выключателя автомат включения дымозащиты выключает электромагниты. Теперь двери могут надежно закрываться и защищать остальную часть здания.
Виды особенности и конструкции
Противопожарная группа замков разделяется на несколько типов, в зависимости от сердцевины устройства. Механизм секретности замка может быть следующего вида:
- Цилиндровый. Внутренняя конструкция замка напоминает цилиндр, внутри которого находится набор дисков, штифтов и рамок. Открывается механизм при помощи ключа с идентичными вырезами на рабочем полотне.
- Кодовый. Изделие может быть механическим или электронным. Принцип его работы заключается в активации сердцевины путем нажатия ключом на заданную клавишу. Электронный вариант оснащен специальным блоком, который содержит циферблат для набора цифровых кодов. Повышенным уровнем безопасности обладают комбинированные типы изделий. Они состоят из соединения электронного вида и механического. Конструкции надежно защищают помещения от взлома и обладают огнеупорным свойством.
- Пластиночный. Внутренний механизм оснащен набором пластинок с вырезами на боковых частях. Для открывания и закрывания дверей с таким замком используют ключ со специфическими выступами.
- Электромагнитный. Принцип работы основан на взаимодействии магнитного поля, ключа с металлической пластиной и секретного устройства. Механизм можно открыть только ключом со встроенным магнитом. Сила сопротивления магнитного поля и металлического устройства во много раз превышает человеческие усилия.
- Электромеханический. В рабочее состояние механизм секретности приходит под воздействием электродвигателя.
Особенности выбора зависят от специфики здания, типа дверных проемов и класса самих дверей.
Пожарная инспекция составила ряд требований, которые предъявляются к зданиям социального назначения. Обязательным пунктом является обеспечение запасных выходов огнестойкими дверями с соответствующим механизмом открывания и закрывания.
Если произойдет пожар в здании, конструкции позволят людям быстро и безопасно покинуть помещение, воспользовавшись запасными выходами.

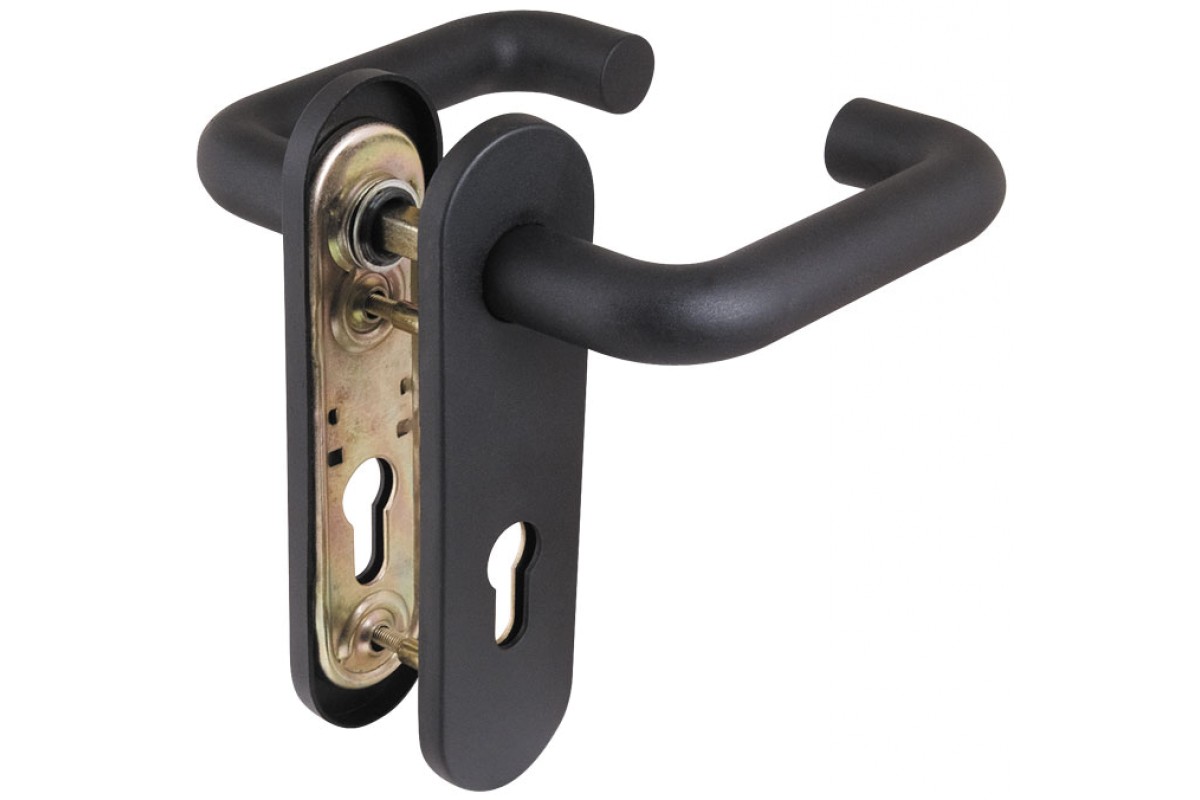

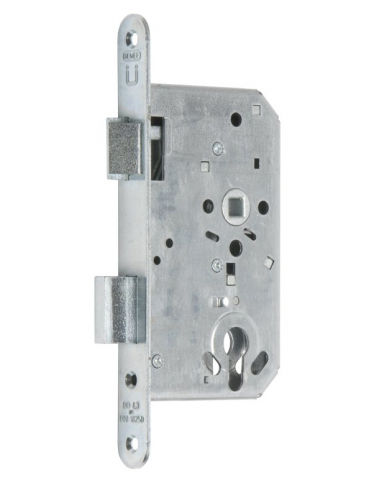

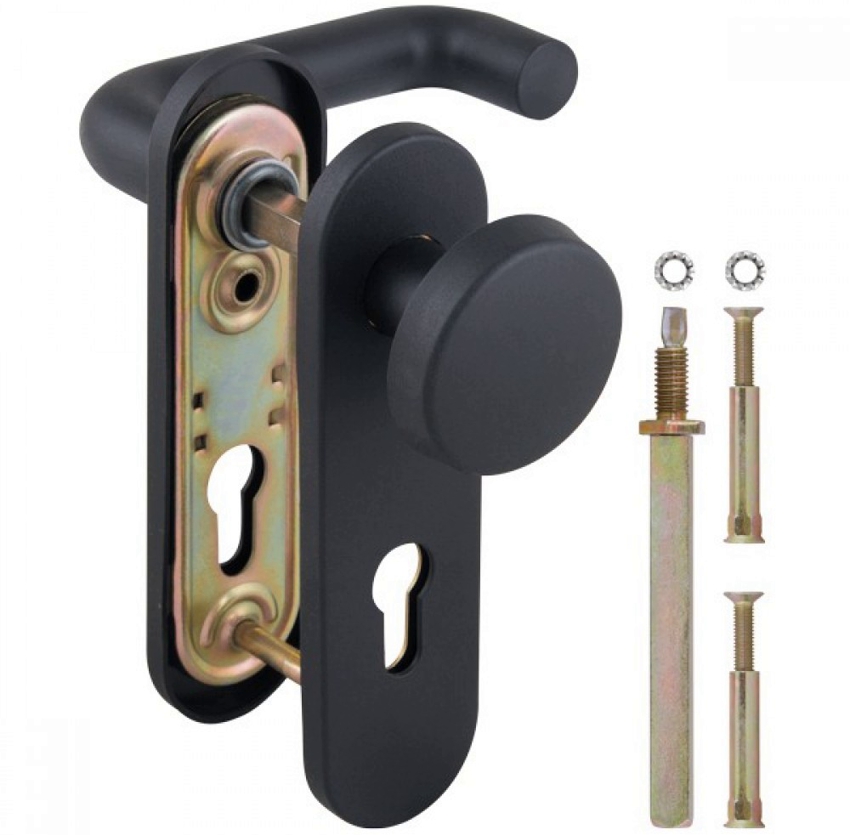

Противопожарные замки для дверей
К огнестойким дверным конструкциям требуются особые замки. Как и сами двери, они должны быть огнеупорными. Но кроме того, замок на противопожарной двери должен быть взломостойким, удобным и надежным. Мы подобрали самые подходящие варианты противопожарных замков от российских и иностранных производителей.
- Продукция
- Монтаж
Отложить в корзину
* цена указана без НДС
- Функция экстренного открывания (соответствие DIN EN 179)
- Подходит для противопожарных дверей, сертификат испытаний в соответствии с требованиями строительного надзора
- Внешняя ручка с электрическим управлением, с разделённым стержнем ручки и внешней ручкой используется накладка
- Возможность переключения для отпирания ключом
- Функции контроля: заблокировано; использование внутренней/внешней ручки и цилиндра
Отложить в корзину
* цена указана без НДС
- Функция экстренного открывания (соответствие DIN EN 179)
- Подходит для противопожарных дверей, сертификат испытаний в соответствии с требованиями строительного надзора
- Внешняя ручка с электрическим управлением, с разделённым стержнем ручки и внешней ручкой используется накладка
- Возможность переключения для отпирания ключом
- Функции контроля: заблокировано; использование внутренней/внешней ручки и цилиндра
Отложить в корзину
* цена указана без НДС
Отложить в корзину
* цена указана без НДС
Отложить в корзину
* цена указана без НДС
Отложить в корзину
* цена указана без НДС
Отложить в корзину
* цена указана без НДС
Отложить в корзину
* цена указана без НДС
Отложить в корзину
* цена указана без НДС
Отложить в корзину
* цена указана без НДС
Отложить в корзину
* цена указана без НДС
Общая классификация пожарных извещателей
Существует огромное множество типов пожарных извещателей. Для целей систематизации и стандартизации устройств в соответствии с нормативными документами по пожарной безопасности существует классификация пожарных извещателей по различным признакам.
В соответствии с общей классификацией извещатели делятся (Рис. 1) по:
- способу приведения в действие;
- способу электропитания;
- возможности установки адреса в пожарном извещателе.
В свою очередь по способу приведения в действие пожарные извещатели подразделяют на:
- автоматические;
- ручные.
Пожарные извещатели по способу электропитания класифицируются на:
- питаемые по шлейфу (по проводной линии связи в системе пожарной сигнализации между приемно-контрольным прибором и извещателем);
- питаемые по отдельному проводу (питание извещателя осуществляется по отдельной от шлейфа проводной линии связи);
- питаемые от автономного источника (в корпус извещателя установлен источник питания — аккумулятор, батарейка и т.п.);
- автономные (в корпусе автоматического пожарного извещателя конструктивно объединены автономный источник питания и все компоненты, необходимые для обнаружения пожара и непосредственного оповещения о нем).
По возможности установки адреса в пожарных извещателях их подразделяют на:
- неадресные (извещатель, не имеющий индивидуального адреса, идентифицируемого приемно-контрольным прибором);
- адресные (извещатель, имеющий индивидуальный адрес, идентифицируемый адресным приемно-контрольным прибором).
Рис. 1. Общая классификация пожарных извещателей.
По способу осуществления связи с приемно-контрольным прибором извещатели подразделяют на:
- проводные;
- радиоканальные;
- оптико-волоконные;
- комбинированные;
- иные.

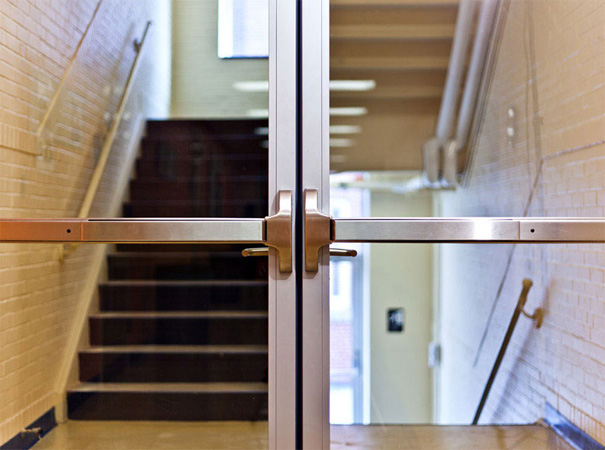

Как устанавливается Антипаника на дверях: двухстворчатых и одностворчатых
Накладная Антипаника на стандартную дверь устанавливается согласно инструкции производителя. Этот процесс не вызывает особых сложностей. Если же на входе стоит дверь с двумя створками, на второе полотно монтируется комплект с фиксацией «пол-потолок». Он работает совместно с основным устройством. Оба эти комплекта позволяют открыть каждую половину двери отдельно или обе створки сразу.
При боковом запирании двери защелка должна фиксироваться в ответной части. Этот элемент присутствует в комплекте и размещается он на неподвижной половине двери. Поэтому нельзя устанавливать встык две одинаковых системы. Они просто не смогут работать. Благодаря комплекту устройств с фиксацией «пол-потолок» створки нормально работают. В этом случае неподвижный элемент запирается в направлении «вверх-вниз», а защелке есть где зацепиться.

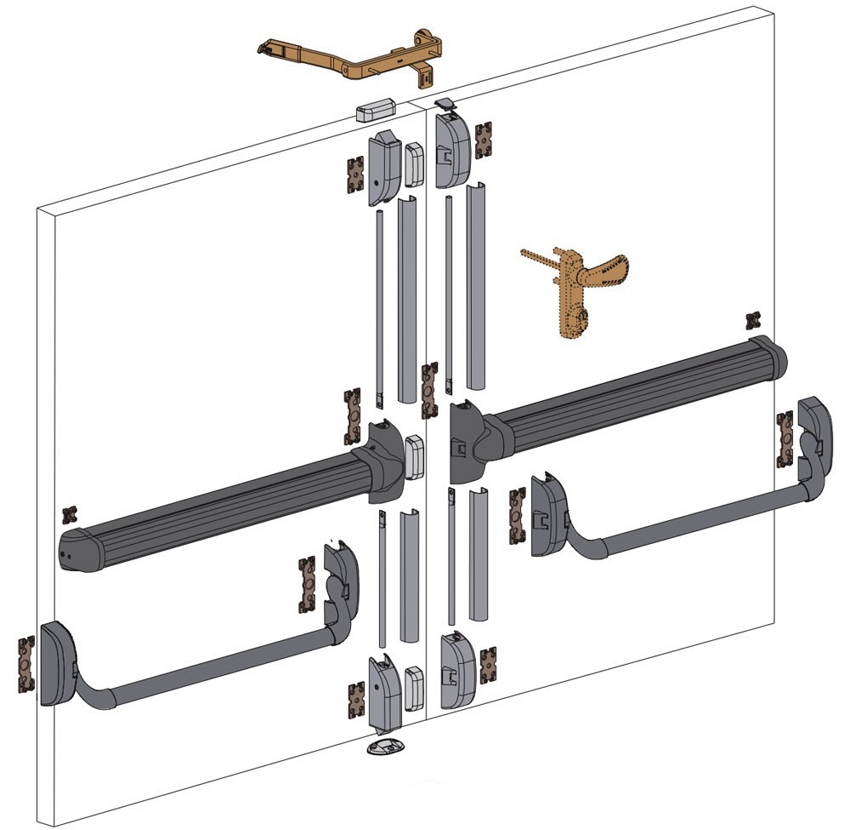

Монтажная схема сборки двустворчатой противопожарной двери с замком Антипаника
Комплект «пол-потолок» состоит из таких элементов:
- перекладина;
- защелки, обеспечивающие вертикальное запирание;
- запирающее устройство, которое действует в вертикальном направлении;
- тяги с кожухом.
Чтобы усилить защиту одностворчатой двери можно использовать замок с тремя точками фиксации. В этом случае запорная часть системы с боковым действием заменяется на универсальную. Устройство с тремя точками фиксации позволяет использовать установить и вертикальные защелки, и тяги. В результате запирание обеспечивается в двух направлениях: вертикальном и боковом.
Что касается врезной Антипаники, то для подвижной створки подбирается стандартный вариант, как для однопольной двери, а набор для пассивной выглядит следующим образом:
- накладка для врезной системы;
- автоматическое запирающее устройство;
- перекладина (горизонтальная);
- ответная часть (верхняя и нижняя);
- врезной замок для фиксированной створки;
- направляющая для врезной системы (нижняя);
- комплект тяг.
Как правило монтажный комплект противопожарной ручки содержит все необходимые детали и элементы крепления
Выбор системы не зависит от того, в какую сторону открывается створка (право или влево). Допускается комбинирование накладной и врезной Антипаники. В этом случае на пассивное полотно монтируется комплект с фиксацией «пол-потолок» в двух местах. В активную створку устанавливается врезная Антипаника. Таким образом, дверь сохраняет надежность снаружи и быстро открывается изнутри.
Таким образом, тщательно продуманная и качественно установленная на двери система Антипаника является надежным защитным механизмом в чрезвычайных ситуациях, что является первостепенным в вопросе спасения и эвакуации людей.
Особенности выбора качественного замка
От качества замка, входящего в комплектацию противопожарной двери, в прямом смысле зависят жизнь и здоровье людей
Поэтому важно подобрать механизм, эксплуатация которого не создаст проблем даже в экстремальных условиях
По этой причине не каждый запорный механизм может использоваться для оснащения огнеупорной конструкции. Существует несколько видов замков, которыми комплектуются противопожарные двери:
Электромеханические замки, сочетают в себе свойства стандартного механизма, выполненного из огнеупорных материалов, и электронной части. Управление устройством осуществляется через систему контроля доступа, которая обеспечивает открывание и закрывание входа автоматически, при появлении задымления.
Системы «антипаника» управляются вручную, представляют устройство с механическим запором и широким рычагом для открывания простым надавливанием. Также изготавливается из огнестойких материалов.
Электромагнитные устройства. Управляются автоматически, обеспечивая надежное удержание металлического полотна мощным магнитом, который открывается с кнопки или сигналом от системы противопожарного контроля.
Пороги
Противопожарные двери могут быть оборудованы как обычными дверными порогами, так и автоматическими порогами (также их называют «выпадающие» или «опускающиеся» пороги, а также «уплотнители порога»).
В свою очередь автоматические пороги делятся на:
- Встроенные (или врезные) пороги – применяются, как правило, тогда, когда есть возможность встроить порог в полотно двери, например в деревянных и стальных ПД;
- Накладные пороги – крепятся на одной из сторон дверного полотна, чаще всего применяются тогда, когда нет возможности встроить порог непосредственно в полотно, например в стеклянных противопожарных дверях.
Преимущества автоматических дверных порогов
Среди основных преимуществ автоматических порогов можно выделить следующие:
- Дымогазонепроницаемость – при пожаре порог блокирует распространение огня, дыма и газа в помещении;
- Звукоизоляция — чем шире порог, тем выше его звукоизоляционные свойства. Средние показатели звукоизоляции варьируются от 27 Дб для двупольных дверей, до 48 Дб для однопольных, также в противопожарных дверях могут использоваться двойные
автоматические пороги для дополнительной шумоизоляции; - Длительный срок службы – в среднем производители дают гарантию на срок от 5 до 10 лет службы такого порога, или на 500000-1000000 циклов открывания-закрывания дверей;
- Автоматический порог может использоваться там, где обычный порог неуместен – в помещениях, где транспортируют различные грузы — например, архивы и библиотеки, отели и рестораны, а также они незаменимы в больницах, где необходимо транспортировать пациентов;
- Автоматические дверные пороги не пропускают свет, ветер, насекомых и пыль.
Механизм работы автоматического порога
В зависимости от типа порога он монтируется снизу двери:
- Либо в дверное полотно (врезной);
- Либо с одной из сторон (накладной).
Спусковой механизм находится между полотном (его кромкой) и дверной коробкой и представляет собой, по сути, кнопку.
Когда дверь находится в открытом состоянии – кнопка отжата и порог поднят. Когда же дверь закрывают, кнопка зажимается между кромкой и дверной коробкой – срабатывает механизм опускания порога.
Именно поэтому порог опускается в самый последний момент – перед полным закрытием двери.
Такое устройство полностью исключает досрочное срабатывание механизма и истирание самого порога, т.е. его «рабочей» поверхности, а значит увеличивается срок службы как порога, так и всей конструкции в целом.
Система оповещения и управления эвакуацией людей при пожаре (СОУЭ).
Основное назначение системы оповещения — это предупреждение находящихся в здании людей о пожаре или другой чрезвычайной ситуации, а также координация их действий при осуществлении эвакуации. СОУЭ представляет собой комплекс организационных мероприятий и технических средств, предназначенных для решения этих задач.
В зависимости от способа оповещения, деления здания на зоны оповещения и других характеристик СОУЭ подразделяется на 5 типов.
Таблица 3. Характеристика различных типов СОУЭ
| Характеристика СОУЭ | Наличие указанных характеристик у различных типов СОУЭ | ||||
| 1 | 2 | 3 | 4 | 5 | |
| 1 Способы оповещения: | |||||
| звуковой (сирена, тонированный сигнал и др.); | + | + | * | * | * |
| речевой (передача специальных текстов); | — | — | + | + | + |
| световой: | |||||
| а) световые мигающие оповещатели; | * | * | * | * | * |
| б) световые оповещатели «Выход»; | * | + | + | + | + |
| в) эвакуационные знаки пожарной безопасности, указывающие направление движения; | — | * | * | + | * |
| г) световые оповещатели, указывающие направление движения людей, с изменяющимся смысловым значением | — | — | — | * | + |
| 2 Разделение здания на зоны пожарного оповещения | — | — | * | + | + |
| 3 Обратная связь зон пожарного оповещения с помещением пожарного поста-диспетчерской | — | — | * | + | + |
| 4 Возможность реализации нескольких вариантов эвакуации из каждой зоны пожарного оповещения | — | — | — | * | + |
| 5 Координированное управление из одного пожарного поста-диспетчерской всеми системами здания, связанными с обеспечением безопасности людей при пожаре | — | — | — | — | + |
Примечания:
«+» — требуется; «*» — допускается; «-» — не требуется.
Таким образом, согласно таблице №2:
1-й тип СОУЭ включает в себя обязательно сирены (тонированные сигналы), а так же допускает применение световых мигающих оповещателей и табло «ВЫХОД».
2-й тип СОУЭ включает в себя обязательно сирены (тонированные сигналы) и табло «ВЫХОД», а так же допускает применение световых мигающих оповещателей и эвакуационные знаки пожарной безопасности, указывающие направление движения.
3-й тип СОУЭ включает в себя обязательно речевые оповещатели (передача специальных текстов) и табло «ВЫХОД», эвакуационные знаки пожарной безопасности, указывающие направление движения, разделение здания на зоны пожарного оповещения, обратная связь зон пожарного оповещения с помещением пожарного поста-диспетчерской, а так же допускает применение сирены (тонированные сигналы), световых мигающих оповещателей.
4-й тип СОУЭ включает в себя обязательно речевые оповещатели (передача специальных текстов), табло «ВЫХОД», эвакуационные знаки пожарной безопасности, указывающие направление движения, разделение здания на зоны пожарного оповещения, обратная связь зон пожарного оповещения с помещением пожарного поста-диспетчерской, а так же допускает применение сирены (тонированные сигналы), световых мигающих оповещателей, световые оповещатели, указывающие направление движения людей, с изменяющимся смысловым значением, возможность реализации нескольких вариантов эвакуации из каждой зоны пожарного оповещения.
5-й тип СОУЭ включает в себя обязательно речевые оповещатели (передача специальных текстов), табло «ВЫХОД», разделение здания на зоны пожарного оповещения, обратная связь зон пожарного оповещения с помещением пожарного поста-диспетчерской, возможность реализации нескольких вариантов эвакуации из каждой зоны пожарного оповещения, координированное управление из одного пожарного поста-диспетчерской всеми системами здания, связанными с обеспечением безопасности людей при пожаре, а так же допускает применение сирены (тонированные сигналы), эвакуационные знаки пожарной безопасности, указывающие направление движения, световых мигающих оповещателей, световые оповещатели, указывающие направление движения людей, с изменяющимся смысловым значением.
а)
б)
в)
г)
д)
Рисунок «Пожарные оповещатели»
а) – звуковой оповещатель; б) – табло «ВЫХОД»; в) – свето-звуковой оповещатель;
г) – речевой оповещатель; д) – эвакуационный знак пожарной безопасности, указывающий направление движения.
