Сравнение вл-35кв и влз-35кв. строительство влз высоковольтным сип-3

Защита от перенапряжений

По правилам, на последних опорах при подходах к ПС для защиты оборудования и самой ВЛ от перенапряжения, устанавливаются ограничители ОПН-35кв.

У фирмы Сикам они имеют маркировку — AZBD.

Они защищают линию:

от наведенного перенапряжения

от коммутационного

При этом сами ОПН, чтобы повысить надежность ВЛЗ можно заземлить не напрямую, а через специальный разъединитель.

Если ОПН сгорит или повредится, то с помощью этого разъединителя можно легко отсоединить заземляющий проводник от всей конструкции.

При этом изоляция самой ВЛЗ будет в норме, за счет изолированного кронштейна.

Вам не нужно будет прерывать электроснабжение ответственных потребителей, а поменять вышедший из строя ОПН можно при плановых ремонтах в дальнейшем.

У Ensto применяется ОПН — HE-S425SGA и HE-S4253D2.

Преимущества ВЛЗ

Все основные преимущества таких линий проистекают от защитной изоляции на проводе. Это в первую очередь:

защита от автоматических отключений и КЗ при падении веток на ЛЭП

защита от коротких замыканий при сближении проводов на недопустимое расстояние между собой

уменьшение габаритов опор и траверс

сокращение площади охранной просеки при прохождении ВЛ через лесные массивы

Однако наличие такой изоляции, также выставляет и другое требование — она должна быть неповрежденной и целой при всем сроке службы. Иначе надежность моментально снижается.

На фото ниже можно наглядно оценить разницу габаритов между одинаковыми типами опор ВЛ-35кв с голым проводом и ВЛЗ.

Однако не забывайте, габариты от проводов до земли для ЛЭП с изолированными проводами должны соблюдаться:

5,5м от земли в не населенной местности

6м от земли в населенной

Благодаря возможности перехода на опорную схему изоляции вместо подвесной, такие ВЛЗ-35кв можно строить в габаритах стоек от ВЛЗ-10кв.

То есть, здесь уже не нужны опоры СВ-164, можно запросто обойтись марками СВ 110 и СВ 105. В отдельных случаях на опорах СВ 110 можно даже построить двухцепную ВЛЗ-35.

Применение более низких опор, помимо экономии денежных затрат, дает ряд преимуществ не очевидных на первый взгляд:

уменьшается вероятность прямых попаданий молний в линию

упрощается монтаж — не требуется габаритная спец.техника, которая нужна при установке стоек СВ-164

То есть, непосредственно монтаж ВЛЗ-35кв и установку опор, можно выполнить всего одной техникой — бурильно крановой машиной БКМ. Не прибегая к услугам 16 или 25-ти тонного автокрана, а также без использования АГП-гидроподъемника.

Строительство обычной ЛЭП напряжением 35кв без этой техники немыслимо.

упрощается работа по закреплению опор в грунте

#gallery-1 {
margin: auto;
}
#gallery-1 .gallery-item {
float: left;
margin-top: 10px;
text-align: center;
width: 100%;
}
#gallery-1 img {
border: 2px solid #cfcfcf;
}
#gallery-1 .gallery-caption {
margin-left: 0;
}
/* see gallery_shortcode() in wp-includes/media.php */

сокращение межфазного расстояния приводит к существенно меньшей металлоемкости

Давайте более подробно рассмотрим технические особенности высоковольтных ВЛЗ и детально пройдемся по конструкции каждой опоры в отдельности.

Марка применяемой арматуры для ВЛЗ производства SICAME. Также будут приведены их аналоги от компании Ensto.

Траверсы для СИП 10кВ

1. Своеобразной «золотой серединой», наиболее часто применяющейся при прокладке большинства высоковольтных линий, считается траверса ТМ-1 – несмотря на множество модификаций, часть которых будет рассмотрена ниже. Конструкция траверсы максимально упрощена – стойка из металлопрофиля, уголок и три арматурных штыря для размещения изоляторов. Тип крепления – одинарный. Использование данного типа траверсы допускается только на пересечённой местности, вдали от населённых пунктов. Может обрабатываться антикоррозийным покрытием – цинковым либо лаковым. Для крепления изделия к корпусу опоры используется стандартный технический хомут;
2. вторая по популярности модель – ТМ-3. Модификация стандартной высоковольтной траверсы. Представляет из себя металлическую стойку, вдвое меньшую по высоте, но вдвое длиннее, с шестью арматурными штырями. Тип крепления – двойной. Может выходить в стандартном и климатическом исполнении. Разрешается использование в населённой местности при наличии изолированных проводов. Крепится к опоре при помощи стандартного хомута.

1. траверса ТМ-5 имеет отличную от двух предыдущих конструкцию в виде уголка из металлического профиля, снабжённого четырьмя штырями под изоляторы – благодаря такой форме её используют на угловых и анкерных опорах. Тип крепления – одинарный. Отличается крайне малым весом. Производится в двух вариантах исполнения – стандартном и коррозиестойком. Допускается использование как на пересечённой, так и в населённой местности при наличии изоляции на кабелях. Крепление производится при помощи обычных хомутов или скоб;
2. схожей конструкцией обладает и модель ТМ-6 – однако отличается наличием четырёх петель для осуществления подвесного типа соединения при условии наличия изоляции на кабеле. Имеет вдвое меньшее количество арматурных штырей – всего два. Используется только на пересечённой местности; выходит в стандартном и климатическом исполнении. При монтаже траверсы на опору используется один из двух вариантов хомута, в зависимости от её типа: для железобетонных конструкций СВ-105 и СВ-110 используются соответственно стандартный и модернизированный хомуты Х-1 и Х-42, для деревянных опор – скобы с антикоррозийным покрытием.

Промежуточная опора

На промежуточных опорах по прямым участкам или с поворотом не более 15 градусов, для крепления цельного провода СИП-3 применяется полимерный изолятор PSI 42RD.

Аналог от Ensto SDI84.1M24

Верхняя шапка изолятора полностью диэлектрическая.

При этом сам СИП вяжется не простыми проволоками, а диэлектрическими спиральными вязками PLDT 3R (Sicame).

Или CO 35-120, SO 115-216 (Ensto).

За счет того, что в изоляторе и вязках отсутствуют металлические части, существенно снижается вероятность повреждения провода из-за трекинга.

На опорах с углом поворота от 15 до 90 градусов, в комплекте с изоляторами SDI90 используются поддерживающие зажимы SO 181.6

Цена

Стоимость строительства линий электропередач (ЛЭП), определяются согласно постановления Региональной энергетической комиссии г. Москвы от 27.12.2012 г. No. 421, как компенсация затрат для ОАО МОЭСК на строительство 1 км ЛЭП.

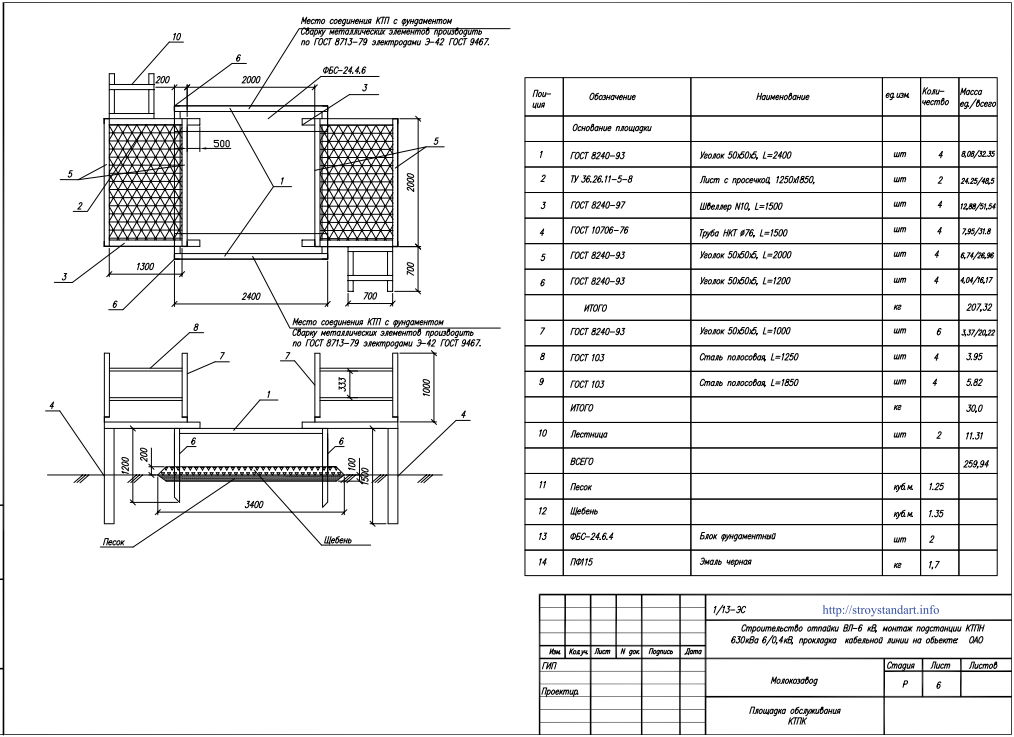

Не стоит думать, что линии электропередач

располагают как удобно или как хочется. Существуют очень жесткие требования к соблюдению стандартов.Строительство ЛЭП и монтаж производится исключительно на основе множества государственных стандартов и документов, которые обязывают выполнять все правила безопасности при выполнении электромонтажных работ. Специалисты должны быть высококвалифицированными и владеть комплексными знаниями в области электротехники.

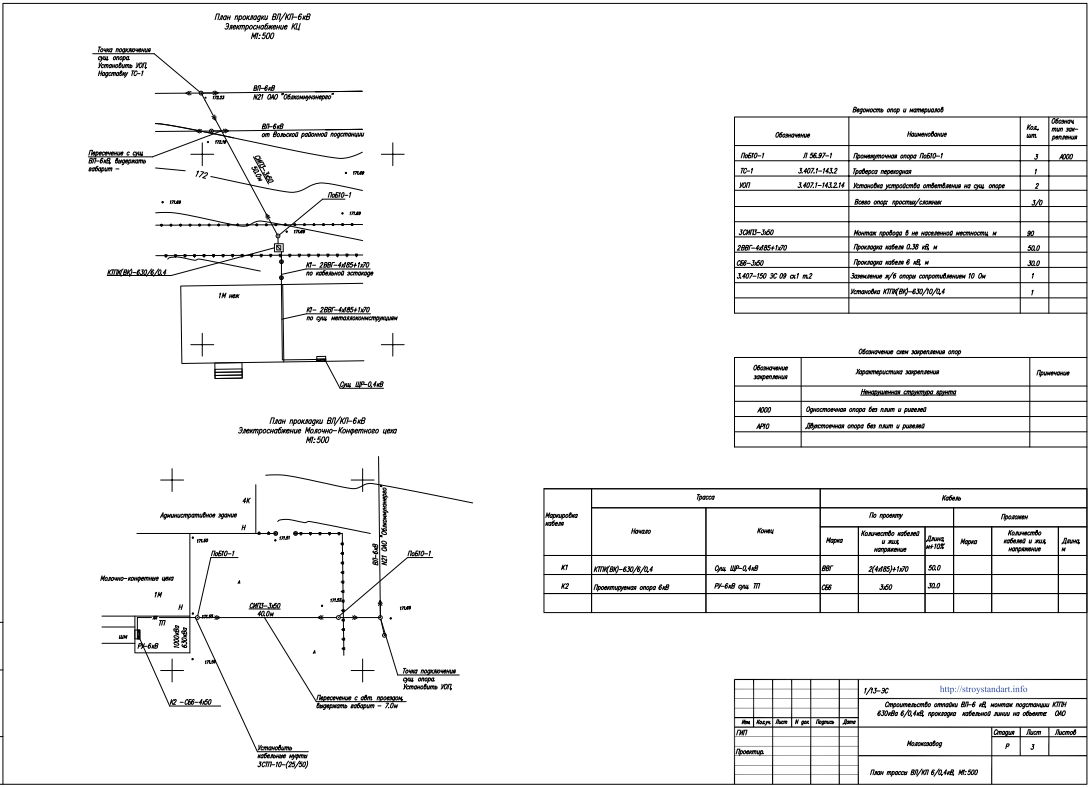

Необходимо помнить, что есть четкие стандарты, такие как длина пролета, расстояние проводов до земли, которые необходимо соблюдать. К примеру, промежуточный пролет между опорами колеблется между 30-50 м, в зависимости от типа опор, климата района, и других условий. Стрела провиса зависит от тех же условий, что и пролет.

Деревянные опоры ВЛ

Деревянные опоры ВЛ все еще имеют распространение в странах, располагающих лесными запасами. Достоинствами дерева как материала для опор являются: небольшой удельный вес, высокая механическая прочность, хорошие электроизоляционные свойства, природный круглый сортамент. Недостатком древесины является ее гниение, для уменьшения которого применяют антисептики.

Для ВЛ напряжением 20 и 35 кВ, на которых применяют штыревые изоляторы, целесообразно применение одностоечных свечеобразных опор с треугольным расположением проводов. На воздушных ЛЭП 6 —35 кВ со штыревыми изоляторами при любом расположении проводов расстояние между ними D, м, должно быть не меньше значений, определяемых по формуле

где U — напряжение линии, кВ; — наибольшая стрела провеса, соответствующая габаритному пролету, м; Ь — толщина стенки гололеда, мм (не более 20 мм).

Для ВЛ 35 кВ и выше с подвесными изоляторами при горизонтальном расположении проводов минимальное расстояние между проводами, м, определяется по формуле

Стойку опоры выполняют составной: верхнюю часть (собственно стойку) — из бревен длиной 6,5…8,5 м, а нижнюю часть (так называемый пасынок) — из железобетона сечением 20 х 20 см, длиной 4,25 и 6,25 м или из бревен длиной 4,5…6,5 м. Составные опоры с железобетонным пасынком сочетают в себе преимущества железобетонных и деревянных опор: грозоустойчивость и сопротивляемость гниению в месте касания с грунтом. Соединение стойки с пасынком выполняют проволочными бандажами из стальной проволоки диаметром 4…6 мм, натягиваемой при помощи скрутки или натяжным болтом.

Анкерные и промежуточные угловые опоры для ВЛ 6 — 10 кВ выполняют в виде Аобразной конструкции с составными стойками.
