Датчик протечки xiaomi aqara

Подключение крана к реле

Данное реле имеет собственный плагин, через который можно управлять двумя каналами.

Управление краном происходит через режим Interlock.

Для активизации данного режима необходимо, чтобы один из каналов реле был включен.

Те, кто сталкивается с проблемой включения Interlock через Wi-Fi сеть, попробуйте проделать все через мобильное соединение (т.е. фактически через китайские сервера). Сделайте это один раз и больше эти настройки не изменяйте.

Ноль является общим проводником как для реле, так и для электрокрана. Управляющие фазы вентиля подключаются на контакты L1 и L2.

Благодаря режиму Interlock, в один момент времени активным может быть только один из контактов.

Проверить работоспособность на “сухую” можно через приложение Aqara на смартфоне. Первый канал должен закрывать вентиль, второй открывать.

Помимо крана холодной воды, параллельно можно подключить и вентиль от труб ГВС (горячего водоснабжения). Мощности реле хватит на несколько кранов одновременно.

Общая нагрузка доступная для подключения — 2,5кВт!

Как уже говорилось выше, кроме смартфона краном можно управлять через обычный комнатный двухклавишный выключатель света.

Для этого на общий вход выключателя подается напряжение с разъема реле L-IN (там, где перемычка). Два отходящих контакта двухклавишника соединяем с разъемами S1 и S2.

При нажатии одной клавиши кран откроется, другой – закроется.

Ошибка №4
Питание на эл.двигатель крана нужно подавать кратковременно, только в момент открытия или закрытия, нельзя чтобы оно “дежурило” там постоянно.

Поэтому еще до установки в систему, замерьте секундомером время работы вентиля. Обычно оно находится в пределах 20 секунд.

Ошибка №5
Также не рекомендуется подавать фазу на реле через физические выключатели, она должна идти только от самого реле.

Были прецеденты, когда реле сгорало и выходило из строя именно по этой причине.

Казалось бы, гораздо проще запитать выключатель от ближайшей распредкоробки, после чего соединить его с двухканальным Zigbee реле. На самом деле это приводит к непредсказуемым последствиям.

Общая технология установки системы защиты от потопа

Последовательность работ по установке системы защиты от протечек воды:

1. Разметка мест установки блока управления, датчиков и шаровых кранов. 2. Прокладка монтажных проводов по заранее разработанной схеме соединения. 3. Врезка шаровых кранов. 4. Установка датчиков протечки и модуля управления. 5. Подключение и наладка системы.

Обратите внимание:

не стоит пренебрегать разработкой схемы, на которой будут отмечены места установки всех элементов системы, а также прокладки проводов

Это важно, чтобы заранее определить, хватит ли вам длины соединительных проводов

Пример размещения комплекта в стандартной квартире

Установка шаровых кранов с электроприводом

Шаровые краны с электроприводом устанавливают в водоразборном шкафу. Их располагают сразу после вводных вентилей, как показано на схеме. До кранов рекомендуется установить фильтры для очистки воды.

Схема установки крана шарового с электроприводом

Шаровой кран можно располагать на расстоянии до 100 м от контроллера. Для соединения используются распаечная коробка и силовой кабель ПВС 4х0,5.

Установка датчика контроля протечки воды

Учитывая рекомендации по выбору мест установки датчиков, стоит сразу отметить эти участки на схеме размещения составляющих системы защиты от затопления. Детекторы можно монтировать одним из двух способов:

• В полу путем врезания в напольное покрытие, например, плитку. Провод в таком случае укладывается в гофрированной трубе. При установке необходимо соблюдать требование, чтобы датчик выступал над уровнем пола на 3-4 мм

Это важное условие для предотвращения ложного срабатывания. Контактные пластины обращены вверх. • На полу со свободным расположением провода на его поверхности

Контактные пластины должны быть уложены в направлении пола – точечные выступы не позволяют им касаться уровня пола, что исключает ложное срабатывание

• На полу со свободным расположением провода на его поверхности. Контактные пластины должны быть уложены в направлении пола – точечные выступы не позволяют им касаться уровня пола, что исключает ложное срабатывание.

Установка датчика протечки воды

При подключении датчиков к контроллеру очень важно учесть расцветку проводов в монтажных концах. Провода необходимо соединить согласно маркировке на клеммных контактах блока управления:

• Красный – к выходу +U1

• Желтый провод – к клемме IN. • Зеленый – к GND

• Красный – к выходу +U1. • Желтый провод – к клемме IN. • Зеленый – к GND.

Установка модуля управления

Для монтажа контроллера защиты от протечек необходимо выбрать место, которое будет надежно защищено от попадания брызг воды

Важно учесть максимально допустимое расстояние между модулем управления и датчиками протечки. Схема подключения кранов и детекторов к контроллеру представлена на схеме.Схема подключения датчиков и кранов с электроприводом к модулю управления

Установка и настройка системы

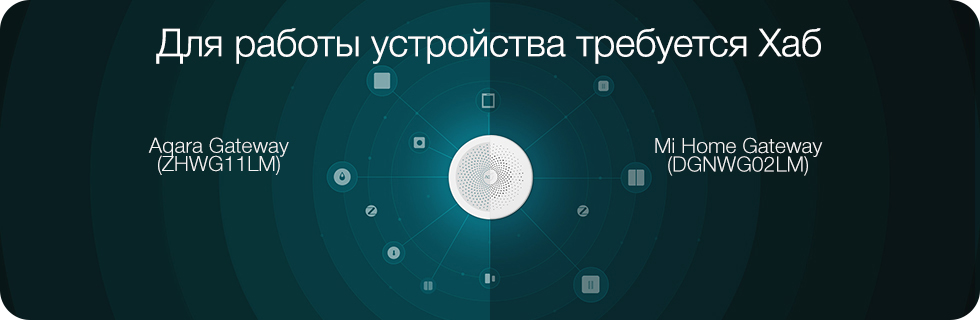

Подключение беспроводной сети — обязательное условие для работы «умного дома» Xiaomi. Первое, что нужно сделать, — скачать приложение Xiaomi Smart Home для работы в смартфоне с этой системой: Xiaomi в App Store (для iOS) или его аналог в расширении АРК для ОС Android. После входа в приложение создаётся аккаунт, он пригодится при дальнейшей работе с системой.

Следующий шаг — подключение центрального шлюза к Wi-Fi. Простое включение в розетку и появление жёлтого света означает готовность к выбору и настройке в системе новых устройств. Все действия нужно соотносить с алгоритмом, появляющимся на экране. Звуки, сопровождающие работу устройства, к сожалению, будут понятны не всем, т. к. речевые инструкции даются на китайском языке.

Установка

Пошаговая инструкция подключения:

1. Перед включением в розетку экран дисплея показывает такую картинку (смотри фото ниже). После нажатия на «Yes» лампочка на устройстве начнёт мигать жёлтым цветом.
2. Нажатием галочки активируется нужный режим мигания.
3. Введите логин и пароль Wi-Fi, причём эти данные должны быть одинаковы и для «умного дома», и для смартфона. Придётся немного подождать, чтобы головное устройство, роутер и все датчики связались между собой.
4. Через некоторое время список программ пополнится новой, которая управляет «умным домом». Нажав на неё, вы попадёте в панель управления системой.

Настройка

Все манипуляции с основным блоком делаются во вкладке Gateway. Например, в настройке света можно менять яркость и тональность.

С помощью ползунков можно отрегулировать яркость и цвет

Точные данные времени и дней недели вводят во вкладке настроек будильника. Нужно не забывать делать поправку на разницу во времени с Китаем. Также можно настроить отключение будильника, отдав предпочтение ручному способу или датчику.

Во вкладке настроек будильника можно выставить время начала сигнала и продолжительность звонка

Для настройки включения лампы и продолжительности её работы нужно зайти во вкладку для ночника. Работу лампы можно соотнести со временем суток, днями недели и в зависимости от этого выставить нужные данные.

В показателях сигнализации указывают такие параметры:

• количество срабатываемых звуковых устройств (одно или несколько);
• разновидность и громкость звука;
• расписание активации сирены.

Для настройки дверного звонка требуется установить громкость сигнала и мелодию. В системе «умного дома» есть немаловажная функция — оповещение о звонке в дверь, поступающее на смартфон.

Во вкладке дверного звонка можно включить или выключить сигнал, настроить его громкость

К подключённым устройствам можно добавить новые, воспользовавшись функцией «add device». Для подключения дополнительных функций придётся воспользоваться скрепкой (есть в комплекте набора): вставить её в отверстие на корпусе модуля и подержать несколько секунд.

Установка прибора и принцип работы

Для установки девайса выбирают места, где наиболее вероятна протечка водопроводной системы. Устройства размещаются за унитазом или под ванной.

Чтобы определить, что началось поступление воды, гаджету нужно не более двух секунд, после чего он передает сигнал на шлюз. Сначала запускается сигнальная индикация и рингтон, затем сообщение передается на связанный с системой смартфон.

Чтобы не возникало проблем с получением оповещения на планшетах или телефонах с операционной системой Андроид, необходимо проверить настройки мобильных девайсов. Главное — убедиться, что приложение MiHome находится в списке исключений режима энергосбережения.

Устройство легко разобрать и даже усовершенствовать — если к контактам присоединить проволоку, то охват можно существенно увеличить. Как только жидкость коснется проволоки, произойдет срабатывание по установленному сценарию.

Кроме использования по прямому назначению, можно применить Xiaomi Aqara и в других целях:

• если расположить его в ванной на нужном расстоянии, то он оповестит о том, что набралась вода;
• так как устройство можно запрограммировать на оповещение об отсутствии влаги, то можно использовать его и для уведомлений о том, что пора наполнить миску для питомца. Это полезно, если пришлось уехать, а за кошкой или собакой присматривают знакомые.

Иногда датчики применяют и для своевременной реакции на протечку сверху. В этом случае размещать его приходится на потолке в зоне возможного поражения.

Заливные шланги с клапанами

Более надёжны автоматы, в которых предусмотрена особая конструкция заливных шлангов. Они могут быть выполнены в трёх вариантах:

1. Пружинный тип. На одном конце, подключенном к водопроводу, находится устройство с глазком. Внутри размещён фиксируемый пружиной плунжер. Когда специальный абсорбент набухает, то он приводит в действие пружину. Она выталкивает плунжер, поступление воды блокируется, а глазок сигнализирует о нештатной ситуации изменением цвета.
2. Магнитный клапан. Устройство работает по такому же принципу, но вместо пружины защитный блок оборудован двумя магнитами, которые развёрнуты навстречу одноимёнными полюсами и отталкиваются друг от друга. В рабочем состоянии они поддерживают плунжер. При протечке отталкивание магнитов снижается, и срабатывает механизм. Приспособление необходимо менять после одного срабатывания.
3. Электромагнитный тип. При подключении к электросети плунжер обеспечивает раскрытие клапана. При отключении – перекрывает водоснабжение. Механизм срабатывает в случае повреждения трубопровода, при прорыве шланга или попадании пены за пределы корпуса.

При любом виде неполной защиты на дне агрегата отсутствует датчик, но предусмотрено прекращение подачи воды в аварийном положении.

Универсальный шланг с клапаном

Настройка и подключение датчика Xiaomi

Вообще работу датчика можно настроить через три приложения:

Aqara Home

Apple Home Kit

MiHome

Вы его спокойно сможете подключить на IOS или Android и считывать все данные.

В приложении выбираете “добавить устройство” и соответствующий значок (Water Leak Sensor).

После чего соединяете его с хабом, зажав центральную кнопку. Все подключение происходит буквально одним нажатием.

Многие сталкивались с проблемой, когда датчик не подключался с первого раза и его приходилось коннектить повторно. В этом случае помогает следующая инструкция от xiaomi-smarthome.ru.

В нижней части датчика находится два контакта. При попадании между ними воды, они замыкаются и сенсор срабатывает.

Чтобы ваш водопроводный электрокран при таком срабатывании автоматически закрылся, в приложении смартфона создаете отдельный сценарий (Add New Scene).

По нему при обнаружении протечки совершается действие, а именно – подача питания по каналу №1. Через 20 секунд, питание должно прерваться (помним, что нельзя, чтобы напряжение постоянно дежурило на кранах).

При желании можно создать и второй сценарий. Когда протечка устранена и лужа высохла, подается напряжение по каналу №2. В результате кран открывается, через 20 секунд напряжение отключается.

Однако рекомендуется все же открывать кран только вручную.

При срабатывании датчика через приложение приходит уведомление на смартфон.

Сценарии лучше делать только автоматическими. В чем может быть подвох ручных сценариев?

В том, что команда на закрытие в этом случае будет идти через китайский сервер и в конечном счете может так и не дойти до адресата. При исчезновении интернета кран попросту не сработает.

При обычной автоматизации, даже при потере связи с облаком, хаб при аварии сам все сделает и устранит утечку.

Пишем автоматизации. Сами и на любой вкус

Прямое управление электроприводами водоснабжения — вторичная функция комплекта от Aqara и Gidrolock. Набор был создан для экстренного перекрытия труб при фиксации протечки и оповещения через push-уведомление и светозвуковую сигнализацию на хабе M1S. А для того, чтобы не отслеживать это, потребуется настроить автоматизации. Именно для них и требуется датчик, реагирующий на появление воды.

Основной сценарий, предлагаемый производителем, служит для экстренного перекрытия водопровода в случае обнаружения протечки. Для этого

1. Заходим в приложение Aqara.2. Переходим в пункт меню «Автоматизации» -> «+».3. В разделе ЕСЛИ экрана добавляем датчик протечки.4. Устанавливаем условие «Обнаружена протечка».5. В разделе ТОГДА добавляем подключенное реле.6. Устанавливаем действие «Включение».7. Нажимаем кнопку Сохранить и присваиваем название.8. Подтверждаем создание автоматизации.

Аналогичным образом создаются автоматизации для отправки PUSH-сообщений о протечке и задача регулярного самообслуживания электроприводов для сохранения их работоспособности (заставляем их сработать хотя бы раз в квартал).

Интересные возможности даёт совмещение системы Gidrolock с другими устройствами Aqara: например, водоснабжение можно перекрывать по сигналу умного замка (ушел — закрыл воду) или датчика движения (аналогично).

А если докупить несколько дополнительных датчиков протечки и установить их под кухонной техникой, мойкой и стиральной машиной — можно гарантированно защитить весь дом от критических ситуаций.

Дизайн и состав комплекта

По внешней конфигурации устройство напоминает беспроводную кнопку Xiaomi, выполнено из глянцевого пластика белого цвета. В центре датчика изображена капля. На задней стороне расположена крышка отсека питания и контакты, реагирующие на протечку.

Так выглядит датчик Сяоми в упаковке.

Датчик способен отреагировать на уровень воды 0,5 мм. Питание устройства обеспечивает 1 батарейка CR2032, которая спрятана внутри за крышкой с резиновой прокладкой. Для установки компактного датчика не требуется монтаж приспособлений, его ставят в предполагаемое место протечки (под радиатор отопления, раковину). Комплект поставки отличается простотой и включает упаковку, инструкцию и датчик.

Датчик протечки воды Xiaomi и его преимущества

Датчик протечки воды Xiaomi – это полезная вещь, она поможет избежать больших проблем, которые могут образоваться в ходе прорыва труб или поломки сантехники. При начале протечки, прибор сразу же считывает и через несколько секунд передает информацию владельцу. Такой датчик не имеет определенной привязанности к какому либо месту, вы сами определяете его расположение, в зависимости от необходимости. Этот датчик от Xiaomi относится к беспроводным, что делает его использование намного удобнее, чем проводным. Так как с проводными всё сложнее, а точнее необходимо найти место, где есть сеть питания, неудобство расположения, не везде есть розетки.

Вообще, датчики воды Xiaomi пользуются большим спросом, так как они получают всё большое распространение и проблемы с водой наиболее часто встречается, чем какая-либо другая. Протечка воды – частая авария для многоквартирных домов, а тем более большие последствия бывают, если вы живёте в многоэтажно доме выше второго этажа. Потоп может нанести не только вред вашему ремонту в квартире, но и ближайшим квартирам, за который так же придётся платить вам.

В основном, такие приборы используют для: контроля и проверки на предмет затопления ванной комнаты (ванны или душа), слежение ха протечкой при повреждении водопровода, проверка отопительных систем на случай протечки, на сколько герметична лодка, транспортные суда, объекты судоходного хозяйства, контроль поливных систем или систем орошения, отслеживание уровня воды на цокольных этажах, нижних зданий помещений и в общем конструкций.

Датчик воды Xiaomi Aqara Flood Sensor (SJCGQ11LM)

Определение протечки

Быстрая сигнализация

Если высота воды достигнет 0.5 мм, датчик воды Xiaomi Aqara Flood Sensor незамедлительно сообщит об опасности. Через подключение к домашней интеллектуальной сети он производит локальную световую и звуковую сигнализацию, а также отправляет напоминание через приложение смартфона, тем самым извещая Вас об утечке воды и необходимости принять соответствующие меры. По исчезновении воды данные синхронизируются, и сигнализация отменяется.

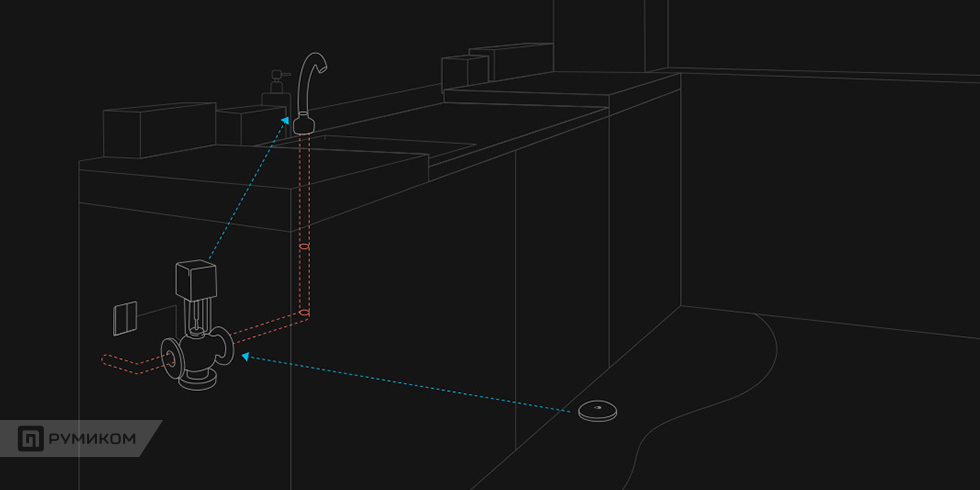

Подключение к водным клапанам

Гарантия безопасности Вашего имущества

При обнаружении датчиком воды Xiaomi Aqara Flood Sensor протечки, он может включить настенную розетку или выключатель, и выключить электромагнитный водяной клапан, предотвращая более существенную порчу имущества. Для реализации данной функции необходимо установить электромагнитный водяной клапан, дополненный настенной розеткой или выключателем Aqara и др. устройствами.

Не требует установки

Миниатюрный датчик располагается на плоской поверхности

Датчик воды Xiaomi Aqara Flood Sensor можно располагать в различных местах в соответствии с потребностями пользователя. Потайная кнопка питания обеспечивает целостный внешний вид — практичный и стильный, датчик будет оберегать каждый сантиметр комнаты, в которой он расположен.

Уровень водонепроницаемости IP67

Готов для работы в самых сложных условиях

Датчик воды Xiaomi Aqara Flood Sensor соответствует международному уровню водо- и пыленепроницаемости IP67, что защитит его от повреждений при краткосрочном погружении в воду и обеспечит нормальную работу в условиях с повышенной влажностью и большим количеством пыли.

Высококачественное исполнение

Долгосрочная гарантия

Датчик использует водную проводимость тока для создания замкнутой электрической цепи, за счет чего подает сигнал к оповещению. Внешний корпус сделан из материала UV, который не теряет цвета при длительном использовании. Низкое энергопотребление позволяет работать 2 года на одной батарейке таблеточного типа. Данный продукт необходимо использовать совместно с многофункциональной домашней сетью Mijia либо с контроллером кондиционера Aqara.

​

По мере увеличения пользователей, поддерживающих нашу продукцию, наша серия устройств для умного дома пополнилась новым гаджетом — датчиком протечки воды, новые интересные методы применения которого ожидают Вашего внимания. Кроме того, мы всегда с радостью ждем Вашей поддержки.

Подключение

Полноценная работа всего комплекта охранного оборудования будет работать, если его объединить с вашим смартфоном.

Чтобы этого добиться нам необходимо:

1. Скачать и установить на телефон официальное приложение «Mi Home» от компании Сяоми. Сразу стоить выставить свое местонахождение. Выбираем из списка — «Материковый Китай (Mainland China)». Да, вот такая странность. Если попробовать выбрать другое значение, вполне вероятны сбои в работе оборудования.
2. Приложение «Mi Home» установлено. Тапаем на раздел «Profile», в котором создаем свой аккаунт. Его нужно зарегистрировать — указав своё реальное местонахождение.
3. Вставляем в розетку свой контроллер Xiaomi Smart Home gateway 2. Как мы уже писали, для подключения потребуется переходник под евророзетку или специальный удлинитель.
4. Как только боковая подсветка на шлюзе начнет моргать, снова заходим в приложение «Mi Home». Вверху справа появится уведомление о том, что обнаружено новое устройство.
5. Если оповещения не обнаружено, устройство добавляем самостоятельно. В разделе «Добавление устройства» нажимаем на пиктограмму шлюза и выбираем свою сеть Wi-Fi. Вводим свои данные для доступа к сети Wi-Fi. Сохраняем. Шлюз подключен к телефону.

Если не удается выполнить подключение

Для большинства китайских провинций этот шлюз вполне работоспособен.

В принципе и у нас особых проблем с подключением не возникло. И все-таки определенные трудности с подключением неизбежны.

Как вариант, нужно поэкспериментировать с настройками:

• В программе MiHome изменить местоположение;
• Поменять вход в домашнюю сеть, применяя в пароле только буквы и цифры. Спецсимволы исключить;
• В домашнем DHCP роутере прописать статический IP-адрес;
• Зайти в настройки с другого смартфона;
• Поменять версию приложения MiHome на более свежую;
• Сменить интернет-провайдера;
• Разрешить приложению MiHome определять местоположение.

Зачем ставить датчик протечки

Сегодня в квартире находится немало устройств, которые потребляют воду в автоматическом режиме. Прежде всего, это посудомоечная и стиральная машины. Если что-то пойдёт не так (а вероятность поломки есть всегда), вода из системы окажется на полу. Да и разводку водопроводных труб вместе с кранами и смесителями нельзя сбрасывать со счетов – пробой корпуса, износ уплотнителей, гидроудар в системе – всё это может привести к непоправимому.

Затапливали ли вы соседей?

ДаНет

Минимальный итог – испорченное половое покрытие (ламинат, паркет). Но даже если у вас плитка – распространение воды по комнате угрожает мебели. Если же воду вовремя не перекрыть, то она пройдёт через перекрытие, а вам придётся возмещать ущерб соседям.

Установка датчика протечки Aqara – это первый шаг к предупреждению такой ситуации.

Также датчик пригодится, если соседи сильно затопят вас – ведь если дело произойдёт ночью, может пострадать обстановка и техника.

Краны для отключения подачи воды

Сам по себе датчик не может служить полноценной защитой от протечек. Требуется дополнительное оборудование, которое будет перекрывать водоснабжение по сигналу. Обычно используются:

• электромагнитные клапаны;
• краны, дополненные электрическим приводом;
• поворотные приводы.

Электромагнитные клапаны хорошо адаптируются в системах автоматизации. Желательно, чтобы в обесточенном состоянии они пропускали воду, а при подаче энергии перекрывали ее. Наиболее популярными стали краны с электроприводами, которые могут заменить стандартный.

Поворотные электроприводы устанавливаются на действующий кран. Крепление у них обычно универсальное.

Выбор и подключение электрокрана

Самым ответственным элементом является электрический кран, который по команде и должен перекрывать подачу воды. Сантехники не советуют экономить на этой водозапорной арматуре.

В комплекте с реле или датчиком, кран естественно не поставляется. Придется его выбирать самостоятельно.

Лучше всего обратить внимание не на китайский ширпотреб, а на продукцию зарекомендовавших себя фирм. Например, полнопроходные краны Neptun на 220V

Такие поставляются в комплекте с соответствующей системой, но можно их прикупить и отдельно.

Вся подобная арматура состоит из двух элементов:

сам шаровый кран

двигатель с приводом

Последний подключается к крану через специальную муфту. Узнать открыт кран или закрыт можно через концевики.

Если вы не хотите менять уже установленный в стояк вентиль, можно воспользоваться двигателями актуаторами или манипулятором.

Правда идут они все на постоянное низкое напряжение 12В, а наша рассматриваемая система работает от 220V, поэтому перед краном придется дополнительно ставить герметичный низковольтный понижающий блок, наподобие тех, что используется в светодиодных лентах.

Ошибка №1

Обратите особое внимание – электрический кран должен стоять после основного запорного крана, его нельзя монтировать вместо него!

Это необходимо, чтобы иметь возможность ручного перекрытия водопровода для замены или ремонта электрокрана.

Привод электрокрана 220V подключается трехжильным кабелем. На одну жилу подается ноль, по двум другим управляющая фаза – на закрытие и открытие, соответственно.

Если у вас кабель на вентиле четырехжильный (как у марки Нептун), то четвертая жила используется в качестве заземления.

Для того, чтобы все работало корректно, необходимо заранее индикатором напряжения проверить фазировку. Далее подключив кран через времянку, узнать какая жила за что отвечает.

Ошибка №2

А что будет, если одновременно подать фазу на обе управляющие жилы?

Не бойтесь, короткого замыкания не произойдет, однако кран будет бесконечное количество раз то закрываться, то открываться. Нормальной работы вы от него не добьетесь.

Внешний вид и устройство

Датчик поставляется в небольшой прямоугольной коробке с минималистичным дизайном. Он круглый, спереди слегка выпуклый, сзади плоский. На белом глянцевом пластике – изображение капли, которое отсылает к назначению устройства. На задней поверхности размещены два металлических контакта и съёмная крышка для батарейки.
Отсек резьбовой, с резиновым уплотнителем. Тип элемента питания – CR2032, такой же, как используется в десктопных материнских платах. По отзывам пользователей, заряда хватает примерно на год использования, после этого начинает приходить уведомление о низком заряде батареи и необходимости сменить элемент питания.

внешний вид

После замены батарейки иногда возникает проблема: частые сообщения о разряде элемента питания. Как правило, для устранения проблемы нужно просто обновить прошивку.

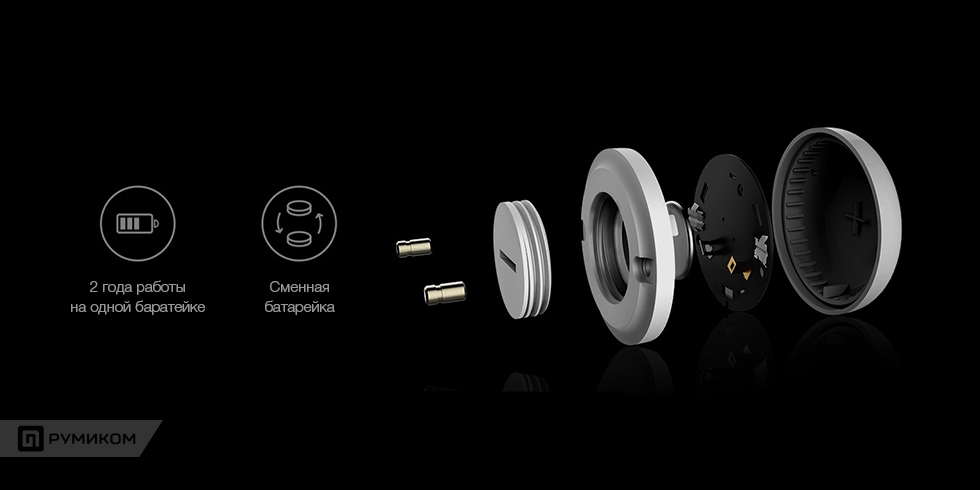

Сам корпус датчика легко разбирается на две части, которые также проложены резиновым кольцом. Такая конструкция позволяет завить производителю о полной водонепроницаемости прибора на глубине до одного метра длительностью до одного часа и присвоить ему класс водозащиты IP 67.

Размещённая внутри электронная плата имеет синий светодиод сигнальной подсветки и кнопку сопряжения по центру, которая нажимается сквозь упругий корпус.

Как узнать о том, что дома прорвало трубу до того, как соседи снизу проклянут вас всеми известными способами? Датчик протечки XiaoMi Aquara Water sensor

Я немножко параноик.

Ладно, не немножко. Я из тех людей, которые переживают, что не выключили утюг, духовку, что именно в тот час, когда меня не будет дома сорвет шланг со стиральной машинки и нафиг взорвется бойлер.

И не важно, что живу я на 1 этаже, именно воды и ее разрушительной вездесущьности я боюсь как огня. Поэтому мне нужно было сделать так, чтобы на телефон приходило оповещение если вода появилась там, где ее быть не должно. И можно было бы взять ордуинку, 2 провода и написать простенький софт и запитать все от компа… но хотелось, чтобы все было красиво

И можно было бы взять ордуинку, 2 провода и написать простенький софт и запитать все от компа… но хотелось, чтобы все было красиво.

А если хочется красиво — это к XiaoMi

Water Sensor XiaoMi

Не так давно ко мне пришли датчики протечки Xiaomi water sensor для системы умного дома, и о них мы поговорим сегодня.

ТТХ датчика:

Традиционно для XiaoMi за свои деньги мы получим минималистичную белую коробочку, инструкцию и небольшой сенсор, сделанный из приятного и крепкого глянцевого пластика. Чтобы ничего не перепутать сверху на датчике изображена капелька.

Water Sensor XiaoMi
На нижней стороне находятся контакты и крышка отсека с батарейкой. Water Sensor XiaoMi

Как работает датчик протечки?

Тут все просто:

1. Датчик нужно привязать к системе умного дома через шлюз. К шлюзу датчик подключается через протокол связи ZigBee, а уже шлюз работает по Wi-Fi.
2. Нужно настроить протоколы поведения. Самые удачные сценарии — это звуковое оповещение и оповщение на телефон при срабатывании датчика.
3. Установливаем датчик, и надеемся, что купили его зря

Срабатывание датчика происходит при замыкании двух контактов на нижней поверхности. Собственно, когда что-то протекает и образуется лужа на полу — по воде и идет замыкание контактов в датчике.

Проверить его срабатывание можно просто замкнув контакты пальцем, даже плохого проводника будет достаточно для цепи.

Water Sensor XiaoMi

Да, датчик имеет хорошую степень защиты от воды IP67, так что датчик вполне себе многоразовый и в луже он не утонет (и даже в ванне, сын уже проверил)

Для подключения к общей системе нам из сложного понадобится только найти кнопку на датчике. Она у нас скрыта прям за изображением капельки. В остальном — нужно просто следовать рекомендациям приложения MiHome.

Water Sensor XiaoMi

Располагать датчики очень просто — надо только кинуть его в нужное место. Например, у меня три датчика, один под раковиной на кухне, чтобы мониторить фильтры, и по одному в ванных комнатах.

Чтобы датчик не попадался на глаза чаще, чем нужно — его можно спрятать под стиральной машинкой например.

Water Sensor XiaoMi
Пока, ттт, датчик не пригодился, но я уже хватанула адреналина, когда посреди прогулки с етьми телефон начал разрываться от оповещений мол » хозяйка, мы тонем!!!». А это оказался муж, который пришел домой пораньше и обнаружив датчики протечки решил их испытать

Датчик протечки не спасет соседей от того, что у вас сорвет шланг со стиральной машинки или прорвет батарею. Но поможет вам узнать о чп быстрее, а значит значительно уменьшить последствия. Так что однозначно рекомендую Water Sensor XiaoMi к покупке!

Gwalchcaрекомендует

Подключение и настройка

Общее управление краном осуществляется через двухканальное ZigBee реле Aqara.

По габаритам оно чуть больше спичечного коробка.

С одной стороны у него 8 контактов, с другой – внешняя zigbee антенна.

Два контакта “L” и “IN” изначально замкнуты перемычкой.

Ошибка №3
Обязательно проверяйте насколько хорошо зажаты клеммы в этих разъемах, в противном случае при исчезновении контакта можно спалить реле.

Когда перемычка плохо затянута, исчезает питание внутренней схемотехники. Вследствие чего, теряя свой шунт, встроенный измеритель мощности перегорает.

L1 и L2 – это управляющие фазы, через которые подключается нагрузка.

S1 и S2 – клеммы для механического двухклавишного выключателя. Через них можно вручную закрыть или открыть воду, просто нажав клавишу, подобно тому, как вы отключаете свет в ванной.

Подключение автоматики выглядит следующим образом. Первым делом подаете питание на реле.

На первый контакт заводите нулевой проводник, на четвертый – фазный. Далее это zigbee реле нужно подключить к шлюзу. Для этого воспользуйтесь мастером подключения через приложение MiHome.

В плагине шлюза выбираете вкладку Device, нажимаете Add Childe Device и в открывшихся окошках выбираете беспроводное реле.

После этого на реле требуется нажать кнопку и удерживать ее в течение 5 секунд, пока не начнется мерцание светодиода. Через некоторое время устройство сообщит об успешном сопряжении.

Открываете первый шаг настройки – выбор местоположения (Select Room).

На втором этапе задаете имя устройства. Последний этап – успешное добавление девайса в систему.

В итоге оно должно появиться в перечне устройств шлюза и общем списке MiHome.
