Описание и разновидности датчиков звука, как сделать своими руками

Достоинства и недостатки датчиков

Автономный датчик движения со встроенной сиреной широко используется в различных сферах благодаря целому ряду неоспоримых достоинств:

автономность. Аппарат оповещения работает независимо от внешних источников питания;

• как результат автономности — отсутствие потребности прокладывания проводов для питания прибора;
• могут сразу входить в комплекс охранных программируемых систем;

Охранная система

возможно подключение видеокамер;
отличная рабочая эффективность;
возможность настроить прибор максимально точно. Таким образом сигнализация будет включаться только в конкретных ситуациях, реагируя на определенные объекты по четко запрограммированным параметрам;
значительная дальность передачи информации

Но здесь важно внести парильные настройки, чтобы прибор работал как надо;
система обогрева. Такое устройство может спокойно использоваться на улице, даже если бывают значительные понижения температуры (особенно в ночное время).

• зачастую автономные датчики являются компонентами охранных систем, а не отдельными приборами;
• часто бывает невозможно заменить комплектацию устройства.

Зная о достоинствах и недостатках, можно делать выбор более взвешенно. И вообще это помогает определиться, необходим ли вам такой датчик.

Что делать, если свет пропадает очень часто?

Если отключение явилось результатом аварии, на место выезжает ремонтная бригада. Обыкновенно на устранение причин аварии уходит несколько часов. Если такие ЧП происходят часто, это повод для жалобы.

Обыкновенно в договорах энергоснабжения предусматривается норма плановых выключений энергопоставок не больше трех раз за год, не дольше суток подряд каждое.

Если отключение происходит чаще, целесообразны следующие действия потребителя:

1. написать заявление в двух экземплярах о перебоях в энергоснабжении в энергокомпанию, которая обслуживает ваш дом.
2. Заявление принимает секретарь, который ставит штамп и расписывается с датой получения на своем и вашем экземпляре входящего документа.
3. Заходите в абонентский отдел энергокомпании, рассказываете сотрудникам о проблеме устно, спрашиваете когда ее устранят. По правилам, ее должны устранить в течение суток. Исключение- восстановительные работы после разрушений, вызванных стихийным бедствием, иным форс-мажором.
4. Если после вашего обращения отключения продолжаются, это повод для обращения в суд.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ АКУСТИЧЕСКИХ ИЗВЕЩАТЕЛЕЙ

Поскольку мы имеем дело с поверхностным принципом обнаружения, то одним из основных параметров является площадь контролируемой поверхности. Как правило, в паспортных данных указывается ее минимальное значение, ниже которого достоверность обнаружения разбития стекла не гарантируется.

Верхний предел определяется косвенно, исходя из двух величин:

• дальность действия акустики;
• угол обзора.

Как правило, их значения составляют 6 метров и 120o, но могут быть исключения.

Звук разбитого стекла (спектр и частота) зависит от его марки, толщины, наличия армирования и пр. Паспорт прибора должен содержать информацию о типах стекольных полотен для блокировки которых подходит конкретная модель извещателя.

Для уменьшения уровня ложных тревог производители реализуют принцип анализа двух составляющих звукового спектра разбития:

• низкочастотная составляющая, соответствующая удару по полотну;
• высокочастотная, сопровождающая стадию разрушения и осыпания осколков.

С одной стороны это хорошо, с другой – можно оклеить окно пленкой, которая предотвратит выпадание остатков стекла и приглушит высокочастотную составляющую акустических колебаний. Сигнал тревоги может при этом не сформироваться.

Повысить эффективность охраны можно за счет применения совмещенного извещателя, объединяющего звуковой и поверхностный инфракрасный детекторы.

Акустические охранные извещатели могут иметь дополнительные возможности регулировки чувствительности, положения микрофона (двухпозиционные исполнения).

Далее идут параметры, определяющие электрические характеристики и режимы эксплуатации изделия: напряжение и ток коммутации контактов реле (для проводных), рабочая частота (для беспроводных), напряжение питания, температурный диапазон, климатическое исполнение.

Закон об отключении электроэнергии за неуплату в 2022 году

В сфере ЖКХ существует ряд нормативных актов, согласно которым коммунальные услуги должны оказывать населению бесперебойно и качественно. В свою очередь на собственников жилья – потребителей услуг — накладывается обязанность своевременно и в полном объеме их оплачивать.

Отказать в поставке ресурсов, необходимых для жизни граждан (воды, газа, электричества), снабжающие организации не могут без веских причин. Но законодатель определил случаи, когда они вправе ограничить или прекратить их подачу.

Исполнитель услуги – это сторона договора на электроснабжение.

Поставщиком электричества в многоквартирные и частные дома является энергоснабжающая организация, с которой заключен договор на поставку ресурса.

Чаще всего договора по многоквартирным домам заключают управляющие компании, а по частным домам – напрямую потребители.

Критерии выбора

Перед тем, как обзавестись подобным прибором, нужно определить, для каких целей он нужен. На лестничной клетке, во дворе и подъезде можно поставить самый обычный акустический датчик, реагирующий на любой шум из окружающего пространства. Этот вариант позволит человеку, поднимающемуся по лестнице или преодолевающему затемненную зону дойти до места назначения, не опасаясь отключения света. Если ставить реле, которое отключается через определенный промежуток времени, пожилой или медленно идущий человек окажется в темноте. Задержку отключения можно отрегулировать, если она предусмотрена производителем, или внести конструктивные изменения в уже купленный прибор.

Есть и другие требования к устройствам определенного типа:

• уличный датчик непременно должен быть надежно укреплен и оснащен защитой от природных воздействий (это особенно актуально в регионах с проблемным климатом;
• если цель покупки – экономия освещения, лучше приобрести модель, оснащенную фотореле
• принцип работы диммерного акустического выключателя пригодится на приусадебном участке, на даче – освещение выключится, как только внешнее пространство перестанет нуждаться в дополнительном свете, но он же пригодится и там, где люди покидают помещение на короткое время и снова возвращаются (на кухне, в производственном цеху;
• радиус действия имеет значение, если планируется контролировать большое пространство, для условий квартиры достаточно минимальных показателей.

Иногда в обзорах подобной продукции можно встретить настоятельные уверения о необходимости приобретения датчиков от брендового производителя, с проверенной репутацией и высокой стоимостью. В домашних условиях можно прекрасно использовать самодельные датчики, собранные самостоятельно. Если нет никаких знаний по этому вопросу, можно просто купить надежное устройство отечественного производства.

Руководство к выбору

Чтобы правильно выбрать звуковой детектор включения и выключения света, рекомендуется соблюдать следующий ряд правил:

1. Уровень влагозащиты должен соответствовать условиям применения. Например, если сенсор планируется установить на открытом пространстве, то показатель должен быть не менее IP55, а при установке в бане, сауне, бассейне — от IP67.
2. Суммарная мощность подключаемых светильников. Детектор должен иметь несколько большую мощность, чем все подключаемые к нему лампочки.
3. Дальность действия — в зависимости от расстояния, на котором прибору требуется обнаруживать звук. Для комнат, коридоров, проходных — это всего несколько метров, для открытых пространств, залов — несколько десятков метров.
4. Наличие фотореле. Благодаря сенсору чувствительности света датчик будет включаться только при условии отсутствия естественного света — в темноте, сумерках, при закрытых шторах и так далее.

При выборе устройства не последнее место в списке критериев первостепенной важности занимает производитель. Во многом от этого будет зависеть и долговечность, и качество его работы

Технические характеристики

После того, как определились с тем, какой датчик движения для включения света вы будете ставить, надо подобрать его технические характеристики.

В технических характеристиках беспроводных моделей есть еще частота, на которой они работают и тип элементов питания

Угол обзора

В зависимости от места установки и требуемой зоны обнаружения выбирают радиус обзора

Если дверь одна (подсобное помещение, например), может быть достаточно узкополосного датчика. Если в помещение входить могут с двух-трех сторон, модель должна уметь видеть, как минимум, на 180°, а лучше — во все стороны. Чем шире»охват», тем лучше, но стоимость широкоугольных моделей значительно выше, так что стоит исходить из принципа разумной достаточности.

Есть также угол обзора по вертикали. В обычных недорогих моделях он составляет 15-20°, но есть модели, которые могут охватывать до 180°. Широкоугольные детекторы движения обычно ставят в охранных системах, а не в системах освещения, так как стоимость их солидная. В связи с этим, стоит правильно подбирать высоту установки прибора: чтобы «мертвая зона», в которой детектор просто ничего не видит, была не в том месте, где движение наиболее интенсивное.

Дальность действия

Тут снова-таки, стоит выбирать с учетом того, в помещении будет устанавливаться датчик движения для включения света или на улице. Для помещений радиуса действия в 5-7 метров хватит с головой.

Дальность действия выбирайте с запасом

Для улицы желательна установка более «дальнобойных». Но тут тоже смотрите: при большом радиусе охвата ложные срабатывания могут быть очень частыми. Так что слишком большая зона покрытия может быть даже недостатком.

Мощность подключаемых светильников критична, если включаться будет группа фонарей или один мощный

Чтобы не переплачивать за повышенную пропускную способность датчика движения, да еще и сэкономить на счетах за электричество, используйте не лампы накаливания, а более экономичные — газоразрядные, люминесцентные или светодиодные.

Предлагаем ознакомиться Какой свет должен быть в курятнике

Кроме явного деления на уличные и «домашние» есть еще один тип деления по месту установки датчиков движения:

• Корпусные модели. Небольшая коробочка, которая может монтироваться на кронштейне. Кронштейн закрепляться может: на потолке;
• на стене.

  Вид датчика движения по внешнему виду не определишь, можно лишь понять на потолке он устанавливается или на стене

Встраиваемые модели для скрытой установки. Миниатюрные модели, которые могут устанавливаться в специальные углубления в незаметном месте.

Если освещение включается только для повышения комфорта, выбирают корпусные модели, так как при равных характеристиках они дешевле. Встраиваемые ставят в охранных системах. Они миниатюрные, но более дорогие.

Некоторые детекторы движения имеют дополнительные возможности. Некоторые из них явное излишество, другие, в определенных ситуациях, могут быть полезны.

• Встроенный датчик освещенности. Если датчик движения для включения света установлен на улице или в помещении с окном, включать свет в светлое время суток нет необходимости — освещенность достаточная. В этом случае либо в цепь встраивают фотореле, либо используют детектор движения со встроенным фотореле (в одном корпусе).
• Защита от животных. Полезная функция, если есть коты, собаки. С такой функцией ложных срабатываний намного меньше. Если собака большого размера, даже эта опция не спасет. Зато с кошками и мелкими собаками она работает неплохо.

  Для многих полезной функцией будет защита от срабатывания при появлении животных

• Задержка отключения света. Есть устройства, которые выключают свет сразу после того как объект покидает из зону действия. В большинстве случаев это неудобно: свет еще нужен. Потому удобны модели с задержкой, а еще удобнее те, которые позволяют эту задержку регулировать.

Это все функции, которые могут быть полезны

Особенно обратите внимание на защиту от животных и задержку отключения. Это действительно полезные опции

Что делать при искажении показаний

Если владелец не может определить причину завышения показаний самостоятельно, можно обратиться в специализированную экспертную организацию, заказав проведение независимой экспертизы.

Эксперты выполнят следующие работы:

• осмотрят состояние электропроводки и оборудования;
• испытают и замерят величину сопротивления изоляции;
• опробуют и проверят суммарную мощность потребляющих приборов;
• проверят значение погрешности счётчика.

Результаты работ будут оформлены соответствующим экспертным заключением.

После точного выявления причины искажения результатов измерений (самостоятельно или с привлечением экспертов), необходимо обратиться к поставщику ресурсов, указав на неправильное отображение показаний электросчётчика.

После визита представителей Энергосбыта, счётчик снимается и отправляется на внеочередную поверку, с составлением соответствующего акта. Дальнейшие действия зависит от результатов поверки. Если имеется такая возможность, неисправность исправляется. В противном случае потребуется приобретать и устанавливать новый электросчётчик.

Своевременно принятые меры помогут потребителю сэкономить свои деньги и обеспечить точный учёт потреблённых ресурсов.

Краткий обзор популярных устройств

Датчик разбития стекла Астра С — имеет микропроцессор для анализа сигнала и дискретную регулировку чувствительности.

Рабочая дальность действия – 6м;

Рабочие частоты:

1. 6000Гц;
2. 150 Гц;

Чувствительность:

1. 80 Дб;
2. 83,5 Дб.

Датчик разбития стекла Стекло 3 — универсальный детектор, который можно применять для определения развития обычного стекла, каленого, многослойного, армированного, узорчатого и ударопрочного. Определяет разбитие стеклопакетов в современных пластиковых окнах. Рабочая дальность действия – 6м.

Датчик разбития стекла Арфа — звуковой детектор, который может быть использован для определения разбития 8 типов стекол, в том числе многослойных, армированных, бронированных, узорчатых, каленых, с защитной пленкой. Рекомендуется использовать для контроля остекления больших площадей до 100м2.

Промышленные реле

Рассмотрим несколько моделей акустических реле, которые можно приобрести.

Лестничный автомат ASO-208

Внешний вид акустического реле ASO-208

Одно из недорогих реле от белорусских производителей — его можно приобрести за 300-400 рублей (около 7-8 долларов). Устройство вполне достаточно для стандартной лестничной площадки. Как видно на фото оно, поддерживает лампочки до 150 ват, чего хватает для освещения любой лестничной площадки даже лампами накаливания (хотя если экономить, то лучше применять светодиодные, энергосберегающие).

Реле монтируется прямо на стенку и имеет встроенный микрофон. Чувствительность микрофона регулируемая.

Например, если устройство установлено далеко от входных дверей, то ее можно увеличить, если же имеется фоновый шум, то уменьшить. Регулировка осуществляется ручкой, которую можно проворачивать отверткой или любым другим подобным инструментом.

При максимальном уровне гарантируется срабатывание даже на звон связки ключей.

В реле встроена задержка выключения на 1 минуту, после того как был распознан последний звук. Задержку, к сожалению, изменить нельзя.

Подключение просто:

1. К клеммам L и N подводим питание после выключателя или реле, которое исключит работу устройства в светлое время. Желательно чтобы на контакте L была фаза, а на N ноль. Хотя если перепутать реле все равно будет работать.
2. На оставшиеся две клеммы подключаем светильники.

Реле ЭВ-01

Внешний вид акустического реле ЭВ-01 Л

Это датчик шума для освещения уже российского производства (ООО «Реле и автоматика»), цена его тоже порядка 300-400 рублей. От предыдущего устройства отличается меньшей мощностью подключаемой нагрузки, всего лишь 60 Вт. Однако и этого хватит для большинства лестничных подъездов и площадок.

Как и в предыдущем случае, оно монтируется прямо на стену и имеет встроенный микрофон. Его чувствительность, к сожалению не регулируется. Производитель гарантирует срабатывание на любой звук в радиусе 5 метров. Присутствует также задержка выключения, она правда меньше всего 50 секунд.

Плюсом данного реле является наличие фотоэлемента, который разрешает работу только в темное время суток. Его чувствительность тоже не регулируется, поэтому нужно выбирать место установки устройства так, чтобы не было ложного срабатывания, например, от засветки через окно уличными фонарями.

Подключается устройство точно так же как и предыдущее, правда клеммы скрыты под крышкой корпуса.

Реле с Али Экспресс

Более дешевое устройство можно заказать на всем известной площадке Ali Express. Например, там предлагается акустическое реле Joying Liang (на сайте название: РАДУЯСЬ ЛЯН Звук Свет Управления Задержки Переключатель Поверхностного типа Энергосберегающие Акустическая Светло-активируется Реле, это последствия автоматического перевода) всего за 266 рублей.

Это устройство по своим характеристикам похоже на реле российского производителя.

1. Управляемая нагрузка — 60 Вт.
2. Время задержки — 40-50 сек.
3. Отсутствует возможность регулировки чувствительности микрофона и датчика света.

Подключается реле с помощью клемм выпущенными из корпуса проводами (их можно зажать во внешний клеммник).

Основные характеристики и особенности

Звуковая сигнализация должна выполнять следующие функции:

• Фиксация проникновения в охраняемую зону с помощью инфракрасного сенсора;
• Включение звукового оповещения о проникновении (сирена, ревун);
• Работа звукового оповещателя в течение определённого времени;
• Автоматическое переключение в режим ожидания.

Практически, в системах охранной сигнализации могут быть использованы любые детекторы движения. Но в целях экономии, большинство владельцев недвижимости приобретают датчики движения пассивного типа с инфракрасным сенсором. Ультразвуковые датчики считаются не очень надёжными, а микроволновые датчики, использующие генерацию сверхвысокочастотных колебаний – слишком дорогими. В тех случаях, когда требуется повышенная надёжность, лучше всего устанавливать на объект комбинированные датчики.

Характеристика звуковой сигнализации складывается из двух компонентов. Это параметры датчика движения и параметры сирены. Детекторы перемещения физических объектов обычно имеют длину зоны обнаружения по горизонтали от 10 до 15 метров и угол обзора 90-120°. Поскольку датчик движения монтируется на высоте потолка, он перекрывает всю зону по вертикали в пределах указанной длины.

Главным параметром электронной сирены является её громкость, или звуковое давление, измеряемое в децибелах. Современные сирены, используемые в приборах звуковой сигнализации, имеют уровень громкости от 100 до 120 децибел.

Много это или мало:

• 100 дБ – это визг бензопилы;
• 120 дБ – работа отбойного молотка на расстоянии 1 метр;
• 130 дБ – рёв авиалайнера на взлёте, и эта величина является болевым порогом.

К сожалению, громкость электронной сирены заметно падает с расстоянием, поэтому для внешней звуковой сигнализации, которую должны услышать соседи, нужно выбирать самые мощные сирены, такие как AL-558 (118 дБ) или SR-02 (120 дБ). После того как датчик сработает и включит сирену, она должна подавать сигнал в течение определённого времени, а затем отключиться. Время звучания выбирается установкой перемычек на контрольном приборе.

Звуковая сигнализация с датчиком движения может представлять собой весьма оригинальное устройство. Так, например, звуковая сигнализация Secure Dog при срабатывании детектора движения, издаёт громкий лай и рычание злобной и большой собаки. Такое устройство обладает мощнейшим психологическим эффектом, который базируется на подсознательном страхе человека перед собакой.

Описание и назначение

Датчики звука появились в начале 90-х годов и использовались в системах безопасности. Изначально они прославились низкой чувствительностью и ложными срабатываниями. Современные модели исправили эти недостатки и теперь они очень чувствительные и срабатывают только в подходящий момент.

Нынешние датчики владеют возможностью распознавать звука на основе записанного в него эталона, который записан в само устройство. Простые датчики не могут анализировать и реагируют на любой шум, чуть дороже – на хлопок, а лучшие образцы запрограммированы на огромное количество команд, поэтому стоят намного дороже.

Назначение это чудо техники получило в осветительных приборах, выполняя функцию включения и выключения света, когда приближается человек и образуется шум, то свет включается через 1-2 секунды, когда звук пропадает, проходит 15-0 секунду и происходит выключение света. Их используют в подъездах, жилых комплексах, больницах, туалетах. Они являются отличным выходом для семей, где есть дети. Очень часто, ребенок боится темноты, а такой датчик сможет решить проблему темных коридоров и страхов детей.

Что представляет собой звуковой датчик?

В таком извещателе роль чувствительного элемента играет конденсаторный микрофон, внутрь которого встроен предусилитель. Процесс работы устройства заключается в передаче сигнала с микрофона на усилитель с преобразованием его из электрического, а с него на микроконтроллер. Последний осуществляет проверку напряжения питания и формирует предупреждающие сигналы.

Устройства этого типа появились на рынке систем безопасности еще в начале 90-х годов, но по-прежнему остаются актуальными. За прошедшее время они стали более совершенными, снизилось число ложных срабатываний и повысилась точность фиксирования разрушения поверхности стекла.

Датчик охранный поверхностный звуковой срабатывает на определенный сигнал, например, на бьющееся стекло. Принцип работы такого устройства не очень сложный, он заключается в следующем. Рассматривая устройство прибора, можно увидеть, что в нем присутствует микрофон. Вся основная работа выполняется именно этой деталью. Он преобразует звук в электрический сигнал. Также в механизм датчика включены и другие электронные устройства, отвечающие за деление сигнала на составляющие с последующим их анализом.

Что из себя представляет датчик акустический:

При совпадении производимого звука с имеющими эталонами, характерными для бьющегося стекла, формируется сигнал, который поступает на пульт ПКП. Такой принцип действия очень часто приводит к ложным срабатываниям, поэтому его несколько модифицировали.

Теперь получаемый сигнал разбивается на низко и высокочастотную компоненты, анализ которых выполняется отдельно. Это позволило несколько уменьшить число ложных сигналов, но избежать их совсем пока еще не получилось.

В зависимости от того, что стекло разного типа может издавать непохожие звуки, в процессе разбивания, датчики звука имеют несколько типов маркировки, соответствующих виду стекла по толщине, плотности и типу поверхности. К тому же большинство современных датчиков имеют тонкую настройку чувствительности, что делает их работу эффективной.

Акустические автовключатели и реле, что это

Детекторы, реагирующие на звуковые сигналы, с реле, смыкающим/размыкающим цепи питания, известны давно как части систем безопасности, сигнализаций. Со временем они стали популярными для осветительных систем, ламп любой разновидности, для квартир, подъездов, на улицах, во дворах. Ограничений по применению нет. Звуковой контроллер для света купить можно почти в каждом магазине электротехники.

Датчик звука для освещения — это небольшая коробочка с электронными элементами, микросхемой внутри. Обычно это пластиковый прямоугольник с выведенными контактами, клеммами для подключения и с отверстиями для крепления болтиками. А также изделие может выполняться как плафон или иметь любой иной вид по решению производителя. Есть также модульное исполнение: осветительные приборы, лампочки или патроны для них, внутри которых вмонтированы такие обнаружители с расцепителем.

Преимущества:

• если сравнивать датчики движения и шума, то основным преимуществом последних является отсутствие ложных срабатываний при передвижении домашних животных и при электромагнитных наводках;
• низкая цена, в среднем 300 руб.;
• возможность монтажа в любых условиях, прибор чрезвычайно компактный;
• дополнительные опции: программируемость на разные команды, регулировка чувствительности, анализ наличия света и его уровня, чтобы не включаться в светлые периоды суток.

Минус, пожалуй, один: ложные срабатывания при фоновом шуме. Проблема решается настройкой чувствительности микрофона, но не у всех изделий есть такая функция.

Детекторы шума для освещения используются для труднодоступных мест, где нет возможности дотянуться к ручному выключателю:

• подъезды;
• коридоры;
• санузлы;
• склады;
• технические помещения;
• уличное освещение;
• лестничные клетки;
• придомовые территории;
• это отличное решение, когда есть маленький ребенок, который боится темноты, так как ему не нужно будет искать выключатель.

Обычно всегда акустические сенсоры используются вместе с ручными выключателями: наличие таких устройств, сколько бы их ни было на линии, никак не влияет на их работу.

Стиральные машины

Для расчета энергоэффективности стиральных машин берется один цикл в режиме «Хлопок» при 60° и максимальной загрузке белья. Однако, в самой таблице указаны кВт*ч на 1 кг белья. Поэтому рассчитать, сколько конкретно будет брать энергии ваша машинка, можно умножив показатели из таблицы на вес стираемого белья.

A+++	A++	A+	A	B	C	D	E	F	G
<0,13	0,13 — 0,15	0,15 – 0,17	0,17 – 0,19	0,19 – 0,23	0,23 – 0,27	0,27 – 0,31	0,31 – 0,35	0,35 – 0,39	>0,39

Но действительно ли есть смысл покупать стиралку чуть дороже, но с классом энергоэффективности выше? Для сравнения давайте возьмем две недорогие и практически идентичные модели Beko WRS 55P1 и Beko WRS 55P2. Размеры, объем белья и классы стирки и отжима у них одинаковые. А вот класс энергоэффективности у первой А++, а у второй А.

Предположим мы будем стирать один раз в неделю, загружая 5 кг. Тогда расход для Beko WRS 55P1 за год составит:0,15*5*52 (кол-во недель в году) = 39 кВт*ч. По московским тарифам это составит 39 * 5,47 = 213 рублей.

Для Beko WRS 55P2 расход составит:0,19*5*52 = 50 кВт*ч. По московским тарифам это составит 50 * 5,47 = 273 рубля.

То есть разница в оплате за год составит всего 60 рублей. Учитывая, что Beko WRS 55P1 стоит на 500 рублей дороже, то ее окупаемость по отношению ко второй составит примерно 8 лет. Как видим разница вообще не принципиальная, поэтому гнаться за классом А++ или А+++ особо не стоит.

Принцип работы звукового датчика движения

Основу звукового датчика движения составляет инфракрасный сенсор, который фиксирует наличие теплокровных объектов и других источников инфракрасного излучения в зоне контроля. Другим элементом является пьезоэлектрическая сирена, которая включается при поступлении сигнала «тревога».

Элементы звукового датчика движения – пироэлектрический приемник и фасеточная линза Френеля

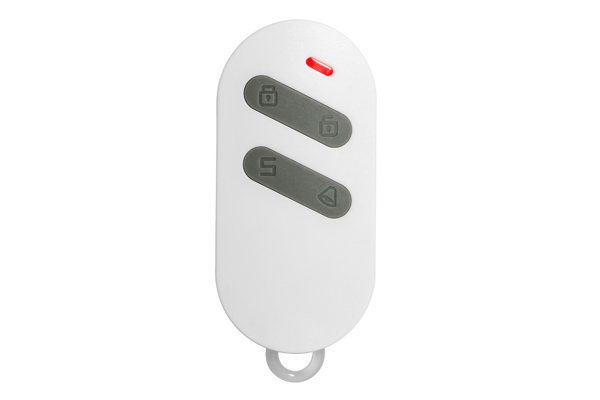

В случае автономного использования для постановки датчика на охрану и снятия с нее используется дистанционный пульт управления в виде брелка.

Главными элементами ИК сенсора являются пироэлектрический приемник и фасеточная линза Френеля. Эта линза сконструирована таким образом, что она концентрирует инфракрасное излучение с определенного участка пространства на пироприемник.

Каждый сегмент линзы собирает излучение с определенного участка. Датчики движения имеют два или четыре пироприемника.

Излучение с соседних участков поступает на разные сенсоры. На их выходе находится сравнивающая схема, которая при рассогласовании (поступлении разных уровней сигналов с соседних областей контроля) выдает управляющее воздействие на сирену или панель управления охранной сигнализации.

Для повышения помехоустойчивости стали применять микропроцессоры для анализа информации поступающей с ИК сенсоров.

Схема работы звукового датчика движения

Они обеспечивают цифровую обработку сигнала с использованием сложных алгоритмов, что по заявлениям производителей позволяет надежно определять нарушение контролируемой зоны.

Конструкция звукового датчика

Звуковой датчик движения расположен в пластмассовом корпусе размером примерно с сигаретную пачку.

Сквозь сегментированную линзу Френеля осуществляется сбор инфракрасного излучения, которое поступает на полупроводниковый пироэлектрический элемент.

Его чувствительность составляет десятые доли градуса. Линзы Френеля представляют собой набор маленьких призматических линз отштампованных на одной пластине.

Ординарный ИК датчик реагирует на присутствие человека на расстоянии 10-15 м. Они бывают потолочные с круговым контролем, настенные с зоной покрытия 110-120 градусов.

В зависимости от строения линзы датчики исполняют роль шторы или лучевого барьера.

Внутри корпуса располагается также и пьезоэлектрическая сирена, которая включается при подаче сигнала «тревога».

Некоторые модели выполняются по беспроводной схеме. В таком варианте они имеют автономное питание в виде аккумулятора или литиевых батарей.

Пульт управления в виде брелка для звукового датчика движения

Датчик движения со звуковым сигналом может иметь модуль GPS, что позволяет использовать его как автономную миниатюрную сигнализацию.

Пульты управления выполняются в виде брелоков, которые передачу управляющих команд производят по радиоканалу, радиус действия до 50м.

Особенности монтажа и использования

Звуковые датчики движения предпочтительнее применять потолочного типа. Они обеспечивают круговое обнаружение нарушителя, и имеют определенный запас времени на подачу звукового сигнала, пока не будут уничтожены.

При монтаже необходимо предусмотреть, чтобы сектора контроля не перекрывались посторонними предметами и на линзу не попадали источники инфракрасного излучения типа ламп накаливания или солнца.

Правильное расположение звуковых датчиков в помещении

При выборе датчика движения необходимо выбирать прибор, у которого самый мощный источник звукового сигнала. Это связано с тем, что в силу малых габаритов датчика в нем может поместиться только пьезоэлектрическая сирена, а у них сила звукового давления резко падает с увеличением расстояния от источника звука.

При использовании звукового датчика в автономном режиме предлагается применять устройства с модулем GPS. В этом случае прибор может использоваться, как звуковая сигнализация с датчиком движения.

Кроме предупредительно-отпугивающей он выполняет еще и информационную функцию, отправляя по мобильной связи сообщение хозяину о нарушении охраняемой зоны.

Заключение

Звуковые датчики обычно применяются на дачах, где предупреждают соседей и охрану дачного кооператива о несанкционированном проникновении на чужую территорию.

Как звуковой информатор с датчиком движения, они используются в небольших магазинах, аптеках и других предприятиях сервисного обслуживания.

Возможность записи речевого сообщения позволяет приветствовать посетителей. В таком варианте исполнения вместо сирены устанавливается динамик мощностью около 1 Вт.

Обзор лучших моделей

Наибольшей популярностью, на сегодняшний день, пользуются акустические приборы:

1. Астра С

Является проводным прибором. Основные параметры:

1. Максимальный радиус действия составляет 6м.
2. Охраняемая площадь остекления до 50м².
3. Оповещение осуществляется двумя цветами, зелёным и красным и имеет три сигнала: «Тревога», «Помеха», «Вскрытие».
4. Масса не превышает 100г.
5. Температурный диапазон эксплуатации -10…+45°C.
6. Влажность окружающей среды до 95%.
7. Габаритные размеры 50 х 80 х 25мм.

 Цена прибора 550–620 руб/шт.

2. Арфа (ИО 329-3)

Используется для установки в системах охранной сигнализации при обслуживании объектов гражданского и бытового назначения.

Особенности:

1. Позволяет обнаружить разрушение до шести типов стёкол.
2. Предусмотрена программа по термическому нарушению целостности стекольного полотна.
3. Имеется дополнительная возможность отслеживать выпадения стеклянных осколков.
4. Дальность действия доходит до 6 метров.
5. Максимальный угол обзора 120 градусов.
6. Рабочие температуры -20…+50°C.

Стоимость оборудования 690–790 руб/шт.

3. С2000ст Болид

Продукция отечественных предприятий. Полностью сертифицирована под реалии и требования, предъявляемые к изделиям подобного типа. Настраивается под большинство оконных стёкол толщиной 2,5–8 мм.

Характеристики:

1. Рабочий радиус действия до 6 метров.
2. Время готовности не превышает 10 секунд.
3. Габариты 75х65х25 мм.
4. Выделение сигналов посредством использования двуполостного метода.

Усреднённая цена 1100 руб/шт.
