Можно ли работать шуруповертом от зарядного устройства

Как сделать блок питания для шуруповерта на 12В

Создать БП на 12В несложно, потому что используется меньшее количество деталей внутри схемы. Можно не перепаивать резисторы, трансформаторы.

Замена аккумулятора собранным БП

Подходящий способ – поместить выпрямитель напряжения из другого устройства в корпус аккумулятора или соединить их. Таким образом, шуруповерт становится сетевым.

Для выполнения переделки необходимо следовать следующей инструкции:

Отвинтить 4 винта на крышке аккумулятора.
Убрать все радиодетали из корпуса.
Извлечь печатную плату из БП другого устройства. Он должен подходить по мощности, напряжения.
Поместить плату в корпус аккумулятора.
Спаять провода.
Просверлить отверстие, которое будет использоваться для входных проводов в корпусе.

Крышка прикручивается на свое место. БП можно питать от сети в 220В, напряжение при зарядке будет зависеть от модели выпрямителя напряжения.

Переделка из трансформатора с выпрямителем

Трансформатор с тороидальным сердечником наиболее эффективно подходит для блока питания шуруповерта. Подобный трансформатор сохраняет удельную мощность, при сохранении небольшого размера и простой конструкции.

Тороидальный трансформатор

Сложность переделки состоит в катушках, важно подобрать напряжение количеством витков. Один виток равняется 2 Вольтам, при условии, что диаметр проволоки трансформатора – 4 мм

Разные слои витков обязательно изолировать друг от друга. Чтобы сделать выпрямитель для аккумуляторного шуруповерта своими руками из трансформатора, нужно иметь базовые знания в сфере радиотехники и приборостроения.

Подойдет трансформатор из ненужного или вышедшего из строя устройства, например, старого лампового телевизора. Вторая обмотка должна иметь напряжение в районе 24-30 Вольт, необходимо превышение входного напряжения аккумулятора на 4-5 Вольт. Если параметры входного напряжения подходят под стандарты создания блока питания для аккумуляторного шуруповерта на 12В своими руками, то можно начинать спаивать выпрямительный мост.

Пример некачественного трансформатора

Правильно брать трансформаторы из блоков питания компьютеров, телевизоров. Трансформаторное ферритовое кольцо должно иметь мощность в районе 200-250 Вт. Более мощные аккумуляторные кольца имеют габариты, которые могут помешать монтажу собранного БП в корпус. Электрическую схему следует защитить от коротких замыканий во время сборки при помощи предохранителей и обмотке трансформатора.

Важна ли мобильность?

После того как аккумуляторная батарея становится неспособной держать заряд, шуруповерт превращается в абсолютно бесполезный инструмент. Покупка нового зарядного устройства нецелесообразна, так как его цена нередко составляет до 50% стоимости новой модели. Поэтому мысль о переделке инструмента под сеть — совершенно оправданное решение.

Есть возможность восстановить характеристики аккумулятора, однако этот вариант все-таки полумера, потому что в дальнейшем ситуация повторится. Однако перед тем как выбрать решение, необходимо обдумать, что делать с мобильностью инструмента. Так ли она нужна? Есть 2 варианта потенциальной модификации шуруповерта:

Инструмент с внешним блоком питания. В этом случае делают отдельное устройство. Это не так страшно, потому что даже громоздкую конструкцию можно расположить в непосредственной близости от розетки. Однако с ограничением, связанным с длиной кабеля БП и сетевого шнура, придется смириться.
Шуруповерт с БП, вмонтированным на место аккумулятора. Такой способ модификации даст возможность избежать сборки габаритной конструкции, значительно ограничивающей применение инструмента. Но в этом случае проблему доступа тоже может создать длина сетевого кабеля. Зато использовать в таком качестве можно компактные устройства. Ими смогут стать покупные или имеющиеся блоки питания, если они подходят по характеристикам.

Способы «возрождения» шуруповерта сильно отличаются. Тем не менее, каждый из этих вариантов находит сторонников, так как отвечает разным потребностям хозяев аккумуляторных инструментов, чья эксплуатация внезапно стала невозможной.

Переделка шуруповерта своими руками

Умельцев в обиходе домашнего хозяйства достаточно, существует масса способов, как переделать шуруповерт на сетевое питание. Достаточно обеспечить требуемое напряжение для электрического привода устройства.

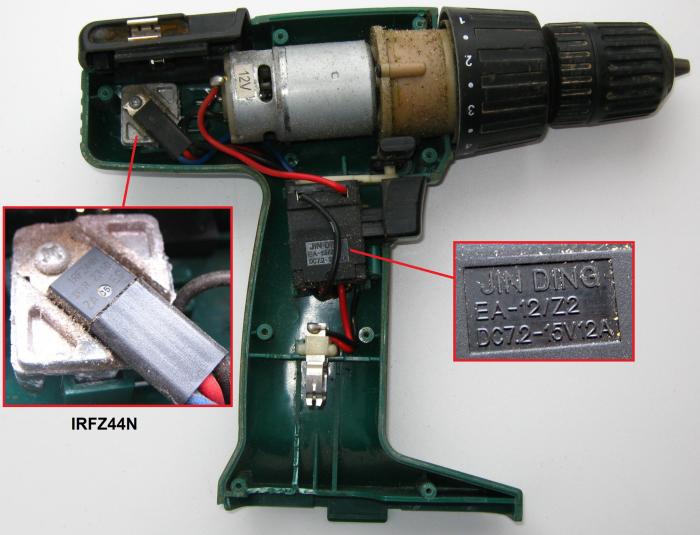

Аккумуляторный шуруповерт в разобранном виде

В некоторых случаях, для переделки, достаточно использовать зарядное устройство из комплекта, оно имеется в наличии, т.к. поставляется в комплекте с шуруповертом. Переделать такую конструкцию достаточно просто, достаточно разобрать шуруповерт, соединить контакты выхода на зарядке с проводами привода. Напряжение, выдаваемое зарядным устройством после переделки, соответствует техническим характеристикам привода, за сохранность электрической части беспокоится не стоит. Так же плюсом стоит отметить, что нет необходимости разбирать устройство полностью, т.к. необходимо соединить только провода, обозначенные для использования. Существенным недостатком, является размер ЗУ, постоянно перемещать его при работах не удобно и доставляет дискомфорт.

Питание от сети шуруповерта может достигаться несколькими разновидностями блоков. Корпус вмещает некоторые из них, остальные находятся снаружи.

Существует масса способов переделки аккумуляторного шуруповерта, все имеют плюсы и минусы.

В корпусе старого аккумулятора организовывается место для готового БП. Переделка несложная, вмешательство в электрическую схему не требуется, достаточно аккуратно выполнить работы, достичь совершенного внешнего вида. Недостатками можно отметить затраты времени на поиски блока с соответствующим напряжением и размерами. Также небольшие устройства обычно нагреваются при закрытом пространстве, необходимо обеспечить устройство вентиляцией, проделав дырки в корпусе.
Установка самодельного источника энергии более сложное решение, требует отыскать необходимые радиодетали и разобраться со схемой. Плюсами данного способа переделки являются низкие финансовые затраты, отсутствие потерь при использовании кабеля с низким напряжением, нет изменений внешнего вида устройства.
Внешний БП может использоваться при работах на одном месте, так как теряется мобильность устройства и компактность. Также происходят затраты на поиски подходящего напряжения к электроприводу шуруповерта.
Наиболее распространенным устройством внешнего типа используется компьютерный блок питания. Достоинства в том, что его легко найти на разборках за приемлемую цену, нет сложных процессов переделки. Однако громоздкая конструкция придется не всем по вкусу.

Сетевой блок питания для шуруповерта в корпусе от аккумулятора

Если ваш инструмент не слишком мощный – можно разместить блок питания в ручке или корпусе от испорченных аккумуляторов.

Встраиваем готовый блок питания. Для этого надо приобрести готовый блок с подходящими характеристиками и габаритами. На радиорынках такого добра достаточно. Берете с собой корпус, и отправляетесь на примерку. Когда искомый источник питания куплен – аккуратно отделяем его от корпуса.

Читайте так же

Размещаем в коробке от аккумуляторных батарей шуруповерта. Все компоненты должны быть надежно закреплены. При необходимости удлиняем провода, соединяющие плату управления и трансформатор. Если схема во время работы коснется металлических частей трансформатора – произойдет короткое замыкание.

Поскольку место в корпусе позволяет – разнесите плату и трансформатор для лучшего охлаждения. Какой бы качественный блок питания вы не выбрали – нагрузка будет высокая, и возможен перегрев.

Не лишним будет закрепить на силовых управляющих микросхемах дополнительные радиаторы. Поработайте шуруповертом продолжительное время, отключите его от сети и потрогайте радиодетали на плате управления.

Вы сами поймете, какие элементы нуждаются в отводе тепла. В корпусе можно проделать отверстия для циркуляции воздуха.

Переделка блока питания своими руками не отнимет много времени, а стоимость приобретенного модуля несравнима с восстановлением работоспособности аккумулятора.

Самодельная схема питания. Если вы с паяльником на «ты» — этот материал пригодится в качестве инструкции. Схема реализована на доноре, в виде балласта к галогеновому прожектору мощностью 150W. Добавленные компоненты указаны на схеме цветными вставками.

Добавлен выходной трансформатор от старого блока питания компьютера, оттуда же взяты диоды Шоттки. Средняя точка вторичной обмотки находится между парой по 12 витков каждая. Поскольку данная схема не запускается без нагрузки – на выходе постоянно включена лампа накаливания мощностью 15W. Заодно реализована схема подсветки.

Блок питания легко уместился в корпусе аккумулятора.

Конструкция получилась настолько удачной и недорогой – что появилась идея поставить производство на поток. При обилии дешевых китайских шуруповертов спрос будет обеспечен.

В заключение смотрите видео переделки шуруповерта на сетевой с подборкой к нему блока питания.

Аккумуляторный шуруповёрт — прекрасный помощник в хозяйстве. Инструмент вместе с мастером работает в доме и в саду, трудится в гараже или в поле. До тех пор, пока не сядет аккумулятор. Количество циклов заряд-разряд у аккумулятора ограничено, батарея портится и от безделья: саморазряд разрушает элементы. В среднем аккумулятор живёт 3 года, после чего его приходится заменять. Спасти инструмент можно, переделав его в сетевой. Переделка выполняется разными способами.

Переделка шуруповерта своими руками

Рассмотрим вариант с выносным блоком питания

Использование блока питания от персонального компьютера. На радиорынке за небольшую стоимость можно приобрести старый блок питания от персонального компьютера. Нужен вариант формата «АТ», который нужно было выключать клавишей после выхода из операционной системы.

Пользователи со стажем помнят такие системные блоки. Преимущество такого БП еще и в том, что там указана честная мощность. Если написано 300W – значить можно смело снять с 12-вольтового выхода 15-16 ампер (снова обращаемся к закону Ома). Этого вполне достаточно для питания среднего шуруповерта.

Такие блоки имеют в комплекте кнопку включения. Еще одно преимущество – наличие вентилятора охлаждения и продвинутой системы защиты от перегрузки. Если вы будете прятать источник питания в красивый корпус – не забудьте оставить отверстие для вентиляции.

Подключение очень простое. Черный провод (-), желтый провод (+12V).

Ограничения – шуруповерт с напряжением питания выше 14 вольт, работать не будет.

ВАЖНО! Применяйте только блоки питания мощностью 300-350W и выходным током по 12 вольтам не ниже 16 ампер. Спецификация указана на заводской наклейке

Использование зарядного устройства для автомобильного аккумулятора.

Хорошо, если напряжение можно регулировать плавно – в таком случае, ваш импровизированный блок питания подойдет к любому шуруповерту. Переделка его на сетевой инструмент сводится к подключению входа электромотора к силовым клеммам зарядного устройства.

Популярное: Как выбрать шуруповерт для дома? На что обратить внимание?

Изготовление самодельного блока питания. Если вы знакомы с принципами построения электрических схем – можно самостоятельно изготовить блок питания. Схема, дающая общие понятия – на иллюстрации.

Трансформатор можно подобрать от старого лампового телевизора, или другой бытовой техники. Мощность по 220 вольтам 250-350W. Главное, блок питания – донор не должен быть импульсным.

Напряжение на вторичной обмотке 24-30 вольт. Вторичная обмотка выполняется из провода соответствующего сечения. Впрочем, если ток выходной обмотки будет не менее 15 ампер (см. спецификацию трансформатора) – беспокоиться не о чем. После потерь на диодном мосту (1-1,5 В на диоде) вы получите требуемое значение на выходе.

Если вы имеете электротехническое образование – произведите расчет самостоятельно. Или практическим способом: подключив в качестве нагрузки лампу накаливания 220 вольт 100W, замерьте напряжение на выходе. Если оно превышает потребности шуруповерта – уменьшите количество витков вторичной обмотки трансформатора.

ВАЖНО! Самодельный блок питания необходимо выполнить в корпусе. При изготовлении помните об опасности поражения электротоком и возможности короткого замыкания

Все входные и выходные цепи оснащаются предохранителями.

Способы переделывания шуруповёрта

К этому моменту корпус уже должен быть открыт, поэтому можно приступать к переделыванию бокса, в котором до этого располагалась АКБ. Последовательность действий будет следующая:

1. Отделить от вилки шнур с выводами (необходимо воспользоваться паяльником).2. Разместить «голый» сетевой блок питания на место бывшей аккумуляторной батареи.3. Подвести шнур для питания к БП через специальное отверстие в корпусе.4. Припаять шнур к БП.

Основная задача сводится к перепаиванию проводов от контактов, которые соединяются с аккумуляторной батареей, к контактам нового блока питания. В итоге ток пойдёт сразу на них, позволяя запускать мотор при нажатии кнопки.

Выход блока соединяется клеммами с обязательным соблюдением полярности. Вся эта конструкция должна уместиться на месте бывшего аккумулятора, который теперь уже не нужен. Если что-то не сходится по размерам, тогда лучше встроить новое гнездо в рукоятку инструмента.

Обязательное условие – это подключение блока питания параллельно питающим выводам, а в разрыве провода на плюс установить специальный диод. Если этого не сделать, то питание во время работы может пойти на батарею. Диод в свою очередь встраивается в схему минусом в сторону электродвигателя инструмента.

Профилактика неисправностей

Аккумуляторы сделаны из нескольких сложенных вместе элементов, которые приходят в неисправность не одновременно, а по частям. Для определения сломанной части батареи необходимо полностью её зарядить и дать отработать на полной мощности до разрядки. После чего, разобрать и измерить напряжение каждого отдельного элемента.

Части, на которых напряжение будет отсутствовать или уступать другим элементам, необходимо полностью заменить. Ремонт осуществляется при помощи паяльного инструмента. Все элементы аккумуляторной батареи спаиваются той же проводной полосой, которой были соединены детали изначально.

Типовая схема блока питания для шуруповерта

БП состоит из трансформатора питания, конденсатора и выпрямителя. Представленная схема питания шуруповерта от сети с номинальным напряжением 220В рассчитана на 12-ти вольтовые приборы.

Пример схемы

Трансформаторы в типовой схеме подбираются мощностью от 300 Вт. Вторая обмотка имеет напряжение, варьирующееся в районе 20-24В. Сила тока не должна быть менее 15А. Диодные мосты также зависят от напряжения тока II обмотки. Конденсатор, находящийся на выходе, должен иметь емкость не менее 470 мкФ, а входящее напряжение не менее 25В. Элементы устанавливают в плату, плотно закрепленную в корпусе нужного размера. После этого шуруповерт подключают к электрической сети напряжением 220В и проверяют мультиметром на соблюдение всех параметров.

Модели с разным напряжением

Мало определиться с типом зарядника и маркой производителя, для приобретения нужно знать еще напряжение своего шуруповерта. Самые распространенные варианты — 12, 14 и 18 В.

Зарядки на 12 В

Цепь может состоять из транзисторов до 4,4 пФ. Это видно на схеме зарядного устройства для шуруповерта 12 вольт. Проводимость в цепи — 9 мк. Конденсаторы нужны, чтобы контролировать скачки тактовой частоты. Применяемые резисторы — обычно полевые. У зарядных устройств на тетродах есть дополнительный фазовый резистор. Он защищает от электромагнитных колебаний.

Зарядки на 12 В работают с сопротивлением до 30 Ом. Нередко их можно встретить на аккумуляторах на 10 мАч. Среди известных производителей чаще применяет Makita.

Зарядки на 14 В

На схеме видно, что для зарядок на 14 В нужно пять транзисторов. Другие особенности цепи:

микросхема подходит только четырехканальная;
конденсаторы — импульсные;
для работы с аккумуляторами на 12 мАч нужны тетроды;
два диода;
проводимость — около 5 мк;
средняя емкость резистора — не более 6,3 пФ.

Устройства, созданные по схеме, выдерживают ток до 3,3 А. Триггеры включаются в цепь редко. Исключением является продукция Bosch. У изделий Makita триггеры с успехом заменяются волновыми резисторами.

Зарядки на 18 В

Зарядное устройство для шуруповерта 18 вольт использует в схеме лишь транзисторы переходного типа. К другим особенностям изделий относятся:

три конденсатора;
тетрод и диодный мост;
сеточный триггер;
проводимость тока — около 5,4 мк, иногда для ее увеличения применяются хроматические резисторы.

Использование трансиверов повышенной проводимости является особенностью отечественной компании «Интерскол». Токовая нагрузка может доходить до 6 А. Makita часто использует в своих моделях дипольные транзисторы высокого качества.

Какой бы производитель шуруповерта ни был выбран, проблему с заменой зарядного устройства можно легко решить. Для этого достаточно хотя бы знать некоторые особенности своего инструмента.

Как переделать?

Рассмотрим, как переделать аккумуляторный шуруповерт в сетевой, используя блок питания от компьютера. Но прежде чем отправляться разбирать старый системник или в магазин, чтобы купить новый БП, почитайте, что написано на корпусе шуруповерта. Обычно там указано рекомендуемое напряжение, чаще всего это 12 В. Для такого варианта блок питания отыскать проще простого. Но вот если указано большее значение, то к некоторых случаях поиски могут затянуться. Словом, переделывайте только 12-вольтовый шуруповерт, чтобы не усложнять себе жизнь.

Шаг 1. Снимите б/у блок питания на 500 Вт со старого системника или купите самый дешевый в любом магазинчике или сервисе по ремонту компьютеров.

Приобретите блок питания

Шаг 2. Всю подробную информацию о технических характеристиках компьютерного блока вы сможете прочитать на наклейке, которая находится на боку этой детали.

Изучите характеристики блока питания

Шаг 3. Затем можно приступать к переделке. Разберите родную, но закончившую работать батарею и выньте из него все питающие элементы.

Разберите старую батарею

Шаг 4. Аккумуляторы нам уже не нужны, но сохраните клеммодержатели и клеммы. Аккуратно снимите последние с батарей.

Снимите клеммодержателиАккуратно снимите клеммы

Шаг 5. К клеммам припаяйте провод сечением 3 мм² , предварительно зачистив его.

Припаяйте к клеммам проводВот так должно получиться

Шаг 6. Закрепите клеммы на клеммодержателе.

Закрепите клеммы на клеммодержателе

Шаг 7. Запомните, что «минусовой» провод у вас — синий (например). Вставьте клеммы согласно этой информации и символам на корпусе батареи в сам корпус.

Вставьте клеммы внутрь корпуса

Шаг 8. Удерживая клеммодержатель внутри, просверлите корпус бывшей батареи в верхней части сверлом диаметром 3 мм.

Сделайте отверстие в корпусе

Шаг 9. Снимите фаску сверлом побольше, чтобы шуруп на 3 мм легко утапливался в пластике (его шляпка не должна выступать).

Снимите фаску и вкрутите шуруп

Шаг 10. Затяните шуруп. Таким образом вы зафиксируете внутри корпуса от батареи сами клеммы и провод.

Зафиксируйте шурупом клеммодержатели внутри корпуса

Шаг 11. В корпусе от батареи просверлите еще одно отверстие, чтобы вывести провод питания из него.

Сделайте второе отверстие в корпусе батареи

Шаг 12. Рекомендуем зафиксировать провод внутри корпуса, чтобы он не тянул клеммы, когда во время работы вы будете натягивать шнур. Для этого на определенном расстоянии на выходе провода из корпуса намотайте несколько слоев изоленты. Она не даст проводу вылезать из отверстия на большее чем нужно расстояние.

Изолента поможет зафиксировать провод

Шаг 13. Соберите корпус батареи назад, скрутите все детали. Батарея-заглушка с возможностью подключения шуруповерта к сети готова.

Соберите корпус батареи

Шаг 14. Но это еще не все. Теперь нужно подключить нашу заглушку к блоку питания. Еще раз посмотрите на информационную наклейку на нем: там будет указано, каким цветом провода дают напряжение на 12 вольт. Здесь это желтый и черно-желтый провода.

Посмотрите цвета проводов

Шаг 15. Соедините параллельно один черно-желтый и один желтый провод, а также два черных («земля»). Если у вас только одна линия на 12 В, то возьмите просто два желтых провода и два черных.

Скрутите параллельно нужные проводаВот так должно получиться

Шаг 16. Припаяйте провода к силовому разъему XT60.

Припаяйте провода к XT60

Шаг 17. Припаяйте провод, идущий от батареи-заглушки, к другой части разъема.

Провод от батареи тоже припаяйтеВот так должно получиться

Шаг 18. Чтобы запустить блок питания от компьютера без самого системника, замкните зеленый провод на черный — на землю. Это можно сделать перемычкой из обычной скрепки.

Замкните контакты скрепкой

Шаг 19. Блок питания готов к работе. Можно его включать. Лишние провода можно отрезать или смотать в пучок, чтобы не мешали.

Лишние провода можно отрезать. Не забудьте про изоляцию

Шаг 20. Проверьте работоспособность системы. В целом шуруповерт готов к работе от сети. А так как была изготовлена батарея-заглушка для такого подключения, то есть провода не были напрямую подключены к прибору, то при желании на такой шуруповерт можно купить новый аккумулятор и пользоваться и им, и этой системой.

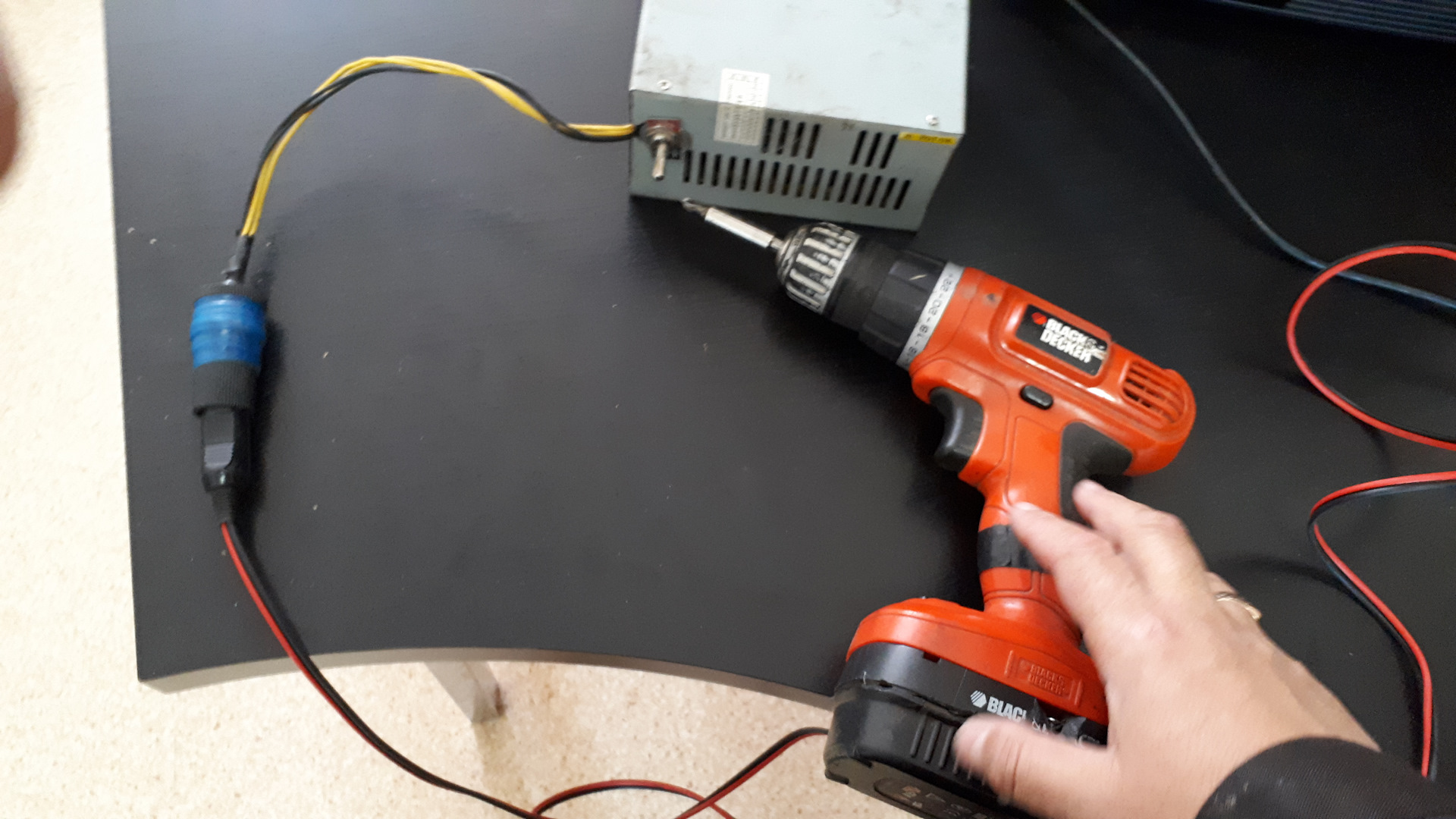

Шуруповерт переделан и готов к работе

Различные варианты выносных блоков питания

Блок питания выносного типа для шуруповерта можно изготовить из следующих устройств:

из компьютерного БП;
используя блок питания от ноутбука;
из зарядки автомобильного аккумулятора;
из инверторного сварочного аппарата.

Выносной источник питания из БП от компьютера или от ноутбука

В данном случае, чтобы сделать блок питания для шуруповерта, понадобится БП от компьютера «АТ» формата мощностью 300-350 Вт. Сила тока на его выходе напряжением 12 V будет составлять около 16 А, чего вполне хватит для работы электроинструменту средней мощности. Деталь можно снять со старого системного агрегата или приобрести, например, в компьютерном магазине. При этом она уже оснащена кнопкой включения, охлаждающим вентилятором, а также защитой от перегрузок.

Основные рабочие характеристики компьютерного БП содержатся на табличке его корпуса.

Работу по приспосабливанию устройства для работы совместно с шуруповертом выполняют в такой последовательности:

разбирают корпус компьютерного БП;
убирают защиту от включения, соединив для этой цели зеленый проводок с любым из черных, входящих в состав данного разъема;
затем от разъема MOLEX отрезают провода, которые не нужны: оставляют только желтый (+12 V) с черным (земля) проводки;

припаивают к желтому и черному проводам один конец шнура;
разбирают шуруповерт;

подсоединяют к его соответствующим клеммам второй конец провода от БП;

в обратном порядке собирают инструмент.

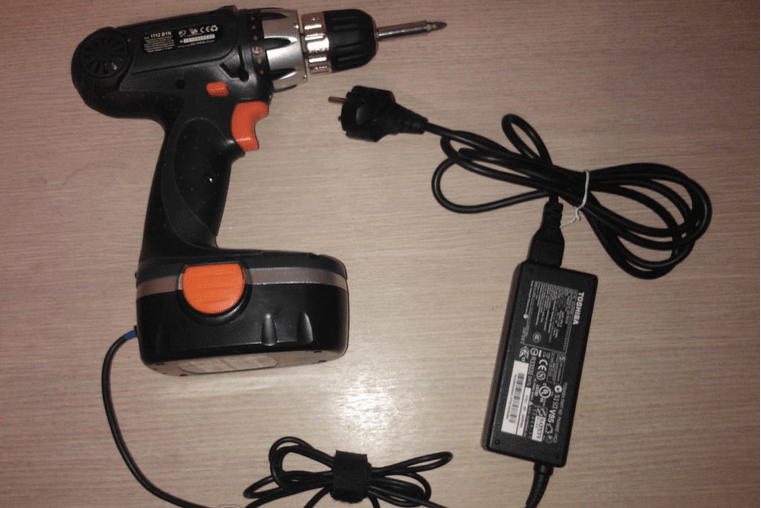

В итоге получится оборудование примерно как на фотографии ниже.

Использование зарядного устройства от ноутбука в качестве источника питания для эксплуатируемого инструмента – это очень простой вариант. При этом особые переделки не потребуются. Подойдет зарядка с выходным напряжением от 12 до 19 V.

Доработку устройства выполняют так:

от выходного шнура зарядки срезают кусачками разъем;
оголяют концы проводов;
разбирают шуруповерт;
припаивают проводки зарядки к соответствующим контактам инструмента;
собирают электроинструмент;
проверяют его работоспособность.

Можно также подключить шнур к шуруповерту через аккумулятор. Из него предварительно вытаскивают батареи, а в корпусе делают отверстия под питающий кабель.

Концы шнура присоединяют к аккумуляторным клеммам.

Переделывание зарядки автомобильного аккумулятора и инверторного сварочного аппарата

Переделка зарядного устройства от автомобильных аккумуляторных батарей в зарядку для шуруповерта выполняется сходным способом с модернизацией ИП от ноутбука. На авторынке понадобится приобрести не импульсный блок питания, а прибор аналогового типа (если дома нет старого, который не используется) с возможностью ручного регулирования силы тока и напряжения на выходе при зарядке батарей. Стоит такое устройство недорого. Внешний вид его представлен на фотографии ниже.

Алгоритм переделывания следующий:

подбирают 2 многожильных проводка нужного сечения;
к одному концу каждого из них приделывают специальные контактные зажимы («крокодилы»), а с оставшихся снимают 2-3 см изоляции;

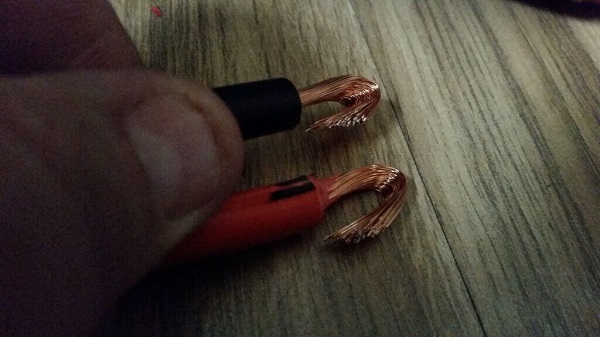

сгибают зачищенные концы в виде крючка;

разбирают шуруповерт;

к его контактным клеммам подсоединят согнутые концы, припаивая их с помощью паяльника либо стягивая пластиковыми хомутами (стяжками);

хорошо изолируют электрические соединения, чтобы не было короткого замыкания;

выполняют сборку электроинструмента, обязательно проверяя его работоспособность после.

Чтобы правильно подключать переделанный инструмент к зарядке, «крокодилы» отмечают любым приемлемым способом, например, определенным цветом или надписями («+», «-»).

Создание внешнего источника питания из инверторного сварочного аппарата – это более сложная, по сравнению с рассмотренными выше способами переделки, операция. Из-за несоответствия выходных токов агрегата нужной величине понадобится изменять конструкцию оборудования. Для этого нужно проводить сопутствующие расчеты. Здесь без хороших познаний в электротехнике не обойтись.

Схема сетевого шуруповерта принципиально ничем не отличается от его аккумуляторного аналога. По этой причине переделка самого электроинструмента состоит в аккуратном подсоединении его к внешнему источнику питания либо в модернизации накопителя. Кроме рассмотренных вариантов, существует еще много других способов переделать шуруповерт на работу от сети. С этой целью используют даже детали от старых ламповых телевизоров. Но во всех случаях следует помнить о безопасности — самым простым вариантом будет использование предохранителей.

https://youtube.com/watch?v=zwxsg9lxbKo

Емкость или напряжение

Элементарные источники из которых производятся сборка аккумулятора для шуруповерта имеют различное напряжение, так батарейка из Са-Ni имеет 3,2 В., Li-ion – 3, 6В. Если соединить последовательно три батареи, то получим 12, 6В и 13,2В. Последовательное соединение – это соединение при котором плюсовой вывод соединяется с минусовым следующей батареи, а плюс с минусом следующей, образуя непрерывную цепочку. При таком соединении напряжение батарей складывается. Если соединять батареи плюс с плюсом, а минусовую клемму с минусом, то напряжение остается первоначальным, зато емкость увеличится в два раза. Таким образом, если необходимо увеличить напряжение собираем последовательное (сериесное) соединение, если емкость – соединение параллельное (параллель).

Варианты изготовления блока питания

Существует несколько вариантов, как переоборудовать шуруповёрт для работы от электросети. Задача заключается в том, чтобы запитать электродвигатель устройства с помощью промежуточного источника.

Используем зарядку от ноутбука

Изготовить блок питания 12 В для шуруповёрта своими руками можно, даже не обладая техническими знаниями. Следует только найти ненужное зарядное устройство от ноутбука, которое имеет технические характеристики, сходные с параметрами для питания шуруповёрта. Главное, чтобы выходное напряжение соответствовало искомому (12—14 вольт).

Для достижения заданной цели необходимо сначала аккумуляторную батарею разобрать и удалить оттуда неисправные элементы. Затем следуют такие манипуляции:

Берём зарядное устройство от ноутбука.
Отрезаем выходной разъём, оголяем и производим лужение концов проводов.
Зачищенные провода припаиваем к входным проводам батареи.
Изолируем места пайки, чтобы избежать короткого замыкания.
Делаем в корпусе отверстие, чтобы не пережать провод, и производим сборку конструкции.

Основа — блок питания от компьютера

Для изготовления такого устройства понадобится блок от персонального компьютера формата А. Т. Найти его несложно, это старая модель питающего устройства, которую легко купить на любом рынке радиодеталей

Важно знать, что применять можно блок мощностью 300—350 Вт с током в цепи питания 12 В не ниже 16 А

Именно блоки формата АТ соответствуют таким параметрам. На корпусе этого устройства находится кнопка включения питания, что очень удобно при работе. Внутри установлен вентилятор охлаждения и смонтирована схема защиты от перегрузок.

Порядок проведения переустройства блока:

Снимаем крышку корпуса Б. П. Внутри увидим плату с множеством проводов, идущих к разъёмам, а также вентилятор.
Следующим шагом необходимо отключить защиту от включения. Находим на квадратном большом разъёме зелёный провод.
Соединяем этот провод с чёрным из этого же разъёма. Можно сделать перемычку из другого кусочка провода, а можно просто его коротко обрезать и оставить в корпусе.

Затем в пучке выходов находим меньший разъём (MOLEX) и проделываем с ним следующие операции:

Оставляем чёрный и жёлтый провода, а два других коротко обрезаем.
Для удобства расположения БП при работе припаиваем к чёрному и жёлтому проводам удлинитель.
Второй конец удлинителя прикрепляем к контактам пустого батарейного отсека. Сделать это нужно методом пайки, можно сделать хорошую скрутку, при этом необходимо строго соблюдать полярность.
Проделываем отверстие в корпусе, чтобы не пережать при сборке провод. Устройство готово.

Питание из зарядного устройства автомобиля

Имея зарядку для автомобильного аккумулятора, довольно просто сделать устройство для питания шуруповёрта. Чтобы произвести переделку, потребуется всего лишь соединить силовые клеммы выхода зарядного устройства с питанием электромотора.

Если имеется прибор для зарядки с плавной регулировкой выходного напряжения, то можно его использовать как блок питания 18 вольт для шуруповёрта.

История о блоке питания и газовой колонке

Однажды, пока я ремонтировал клиенту пульт, он рассказал о том, что захотел на свою газовую колонку, ту которая питается от двух батареек LR20, приспособить блок питания, чтобы не покупать довольно дорогие алкалиновые батарейки. Он нашел универсальный блок питания, в котором есть возможность выставить напряжение 3 Вольта и способный выдать ток на нагрузке до 1 Ампера.

Этого тока было бы с лихвой для поставленной задачи, но тем не менее газовая колонка от блока питания не хотела работать, в то время как от батареек прекрасно работала. Так в чём же дело? А дело было в том, что для газовой колонки был необходим стабилизированный блок питания.

Немного позже я объясню в чём разница между блоком питания стабилизированным и не стабилизированным и почему одни устройства прекрасно работают от не стабилизированного источника, а другие нет.

Случай с этим мужчиной послужил поводом написать небольшую статью о том, как правильно выбрать для своих устройств блок питания или как его ещё называют адаптер питания.

Устройствами для которых нужен адаптер могут быть не только смартфоны, телефоны или планшеты. Речь скорее о таких устройствах как роутеры, зарядные устройства от радиотелефонов, цифровые, спутниковые приставки и телевизоры питающиеся от внешнего блока питания, различные игрушки, светодиодные светильники, тонометры и многое другое. В общем всё то что питается от сети через специальный адаптер.
