Инструмент для снятия изоляции с проводов: все про устройства для зачистки кабеля

Разница между проводом и кабелем

Когда описывают электропроводку, часто используют определение «провод» или «кабель», как проводник тока. Непосвященному в тонкости электрики человеку, может показаться, что это одно изделие. На самом деле, они отличаются.

Провод в традиционном понимании — это шнур с небольшим сечением. Такой проводник бывает одно или многожильным. Изоляции у него может не быть вовсе, а если есть, то она легкая в виде трубки. Снять ее вовсе несложно.

Кабель состоит из некоторого числа носителей тока. Они соединены в одно целое, но не соприкасаются друг с другом и заключены в оболочку из специального материала.

У провода с одной жилой сечение задает одна жила, у многожильного — площадь сечения формирует сумма сечений всех жил. Чтобы повысить эксплуатационные свойства кабеля в середину внедряют капроновую нить. С любым проводником обращаться следует аккуратно, особенно с алюминиевыми жилами. По сравнению с медными, они более хрупкие. Изгибающие нагрузки уменьшают и без того небольшой запас прочности жил из алюминия.

Некоторые характеристики для сравнения:

• плотность алюминия — 2,7, меди — 8,9 т/мᶾ;
• многопроволочное исполнение для алюминия исключено, для меди — возможно;
• удельное сопротивление алюминия 0,0294, меди — 0,0175 Ом х мм²/м.

Повреждения при зачистке алюминиевых жил дополнительно снижают их характеристики.

Наиболее распространенные способы снятия изоляции

Во время зачистки токоведущих жил большую роль играет наличие определенных навыков, которые приобретаются только на практике. Особенно это актуально при обращении с тонкими проводниками, где каждое неправильное движение может привести к преломлению.

Практический опыт позволяет выбирать необходимое усилие для нажима на инструмент, угол его приложения и направление движения, чтобы оказать воздействие только на оболочку провода, а не на его жилу.

Среди популярных способов снятия изоляции следует отметить следующие:

• использование ножа;
• применение бокорезов:
• воздействие высокой температурой;
• с помощью стриппера.

Каждый из перечисленных методов может быть применим в разных обстоятельствах, и заслуживает подробного описания.

Удаление оплетки ножом

Пример расположения ножа относительно провода при снятии верхней оболочки

Нож следует подносить к проводнику под максимально острым углом, практически скользя по изоляции и действовать только в направлении «от себя», что сделает процесс безопасным как для изделия, так и для пользователя.

Нож с пяткой – помощник электрика при снятии изоляции с кабеля

Использование бокорезов для зачистки провода

Такой инструмент может применяться только опытными электриками, потому что любое превышение усилия приведет либо к откусыванию проволоки, либо к ее повреждению. Существует два варианта использования бокорезов:

1. При работе с проводником большого сечения, изоляция «надкусывается» с разных сторон, после чего просто снимается с жилы
2. Оболочка зажимается и прорезается режущими кромками инструмента, после чего стягивается осевым движением в сторону.

Второй вариант требует особенного внимания и аккуратности.

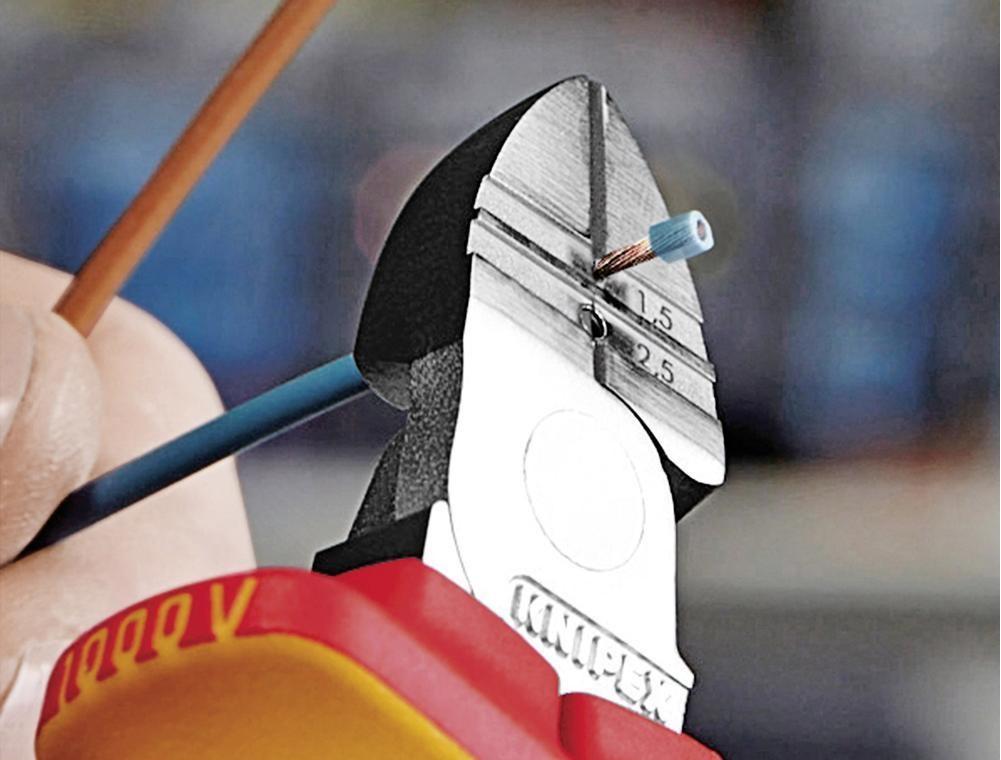

Некоторые бренды изготавливают продукцию с предусмотренными насечками для безопасного снятия изоляции с жил определенного сечения, что облегчает ее бытовое использование.

Бокорезы с насечками для зачистки проводов сечением 1,5 и 2,5 мм²

Снятие изоляции с помощью воздействия высокой температуры

Этот способ подходит для кабельно-проводниковой продукции, имеющей изоляционное покрытие токоведущих жил из поливинилхлорида. Высокая температура может создаваться паяльником или зажигалкой. Под ее воздействием ПВХ утрачивает свою плотность и легко стягивается пальцами. К сожалению, такой способ подходит только для проводов с малым сечением.

Еще одним недостатком такого способа является тот факт, что он применим лишь при наличии возможности обеспечить доступ свежего воздуха для проветривания, потому что выделяемые продукты горения могут быть неприятными и даже вредными.

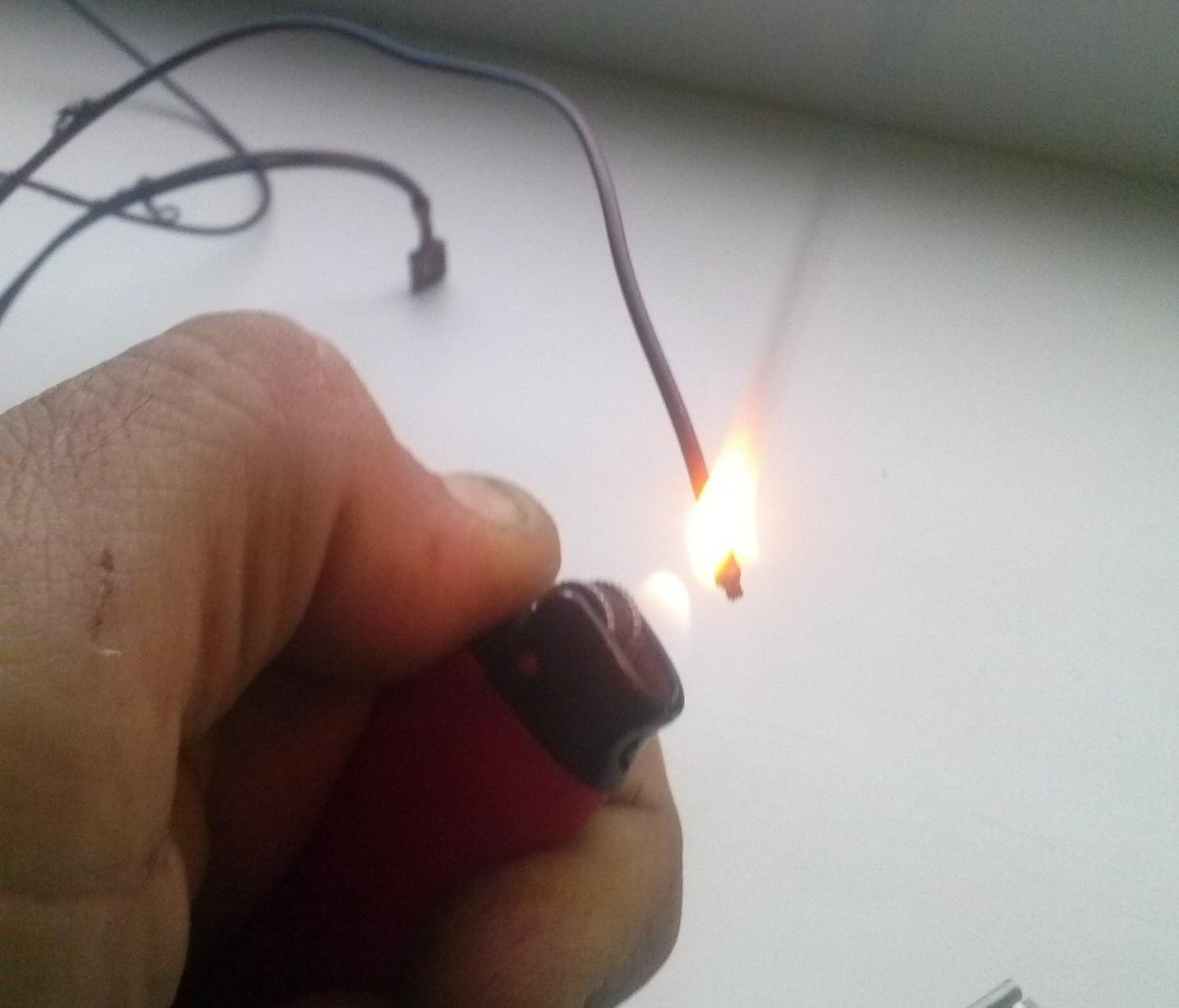

Снятие проводниковой изоляции с помощью открытого огня от зажигалки

Применение специального инструмента — стриппера

Различают следующие виды стрипперов:

• простой ручной – его принцип действия схож с работой бокорезов, имеющих насечки под определенное сечение проводников;
• полуавтоматический – имеет регулировку длины оголяемых концов и снимает изоляцию с жил при смыкании ручек;
• автоматический – осуществляет сразу несколько операций: обрезку, снятие изоляции, скручивание и опрессовывание жил.

Применение стриппера исключает повреждение токоведущих проводников и нарушение изоляции в непредусмотренных местах, что делает его применение самым универсальным из рассматриваемых способов зачистки.

Стриппер снимает оболочку одним движением без какого-либо вреда для жилы

Удаление изоляции специальными приспособлениями

У профессионалов имеется довольно обширный набор вспомогательных приспособлений для снятия изоляции. Принцип их действия следующий:

1. На инструменте выбирается подходящий ручей для оголения нужного проводника.
2. Провод устанавливают в этот ручей.
3. Сжимают рукоятки.
4. Сначала происходит обжатие провода, а потом скребок снимает изоляционный слой.

На всю процедуру затрачивают не более одной секунды времени. Но такие приспособления имеют довольно высокую цену, поэтому их приобретают профессионалы, которым приходится в течение рабочей смены выполнять большой объем подобной работы.

Подробнее про инструмент для снятия изоляции (стрипперы) смотрите в этом видео:

Некоторые домашние мастера вопрос, как снять изоляцию с провода решают, изготовив самостоятельно простое приспособление. Для этого используют полоску металла (лучше всего кусок полотна от ножовки). На нем выполняют угловую прорезь под размер провода. Внутреннюю поверхность этой прорези затачивают, чтобы получить острые кромки.

О том как сделать приспособление для снятия изоляции с проводов смотрите в этом видео:

https://youtube.com/watch?v=RRXMhI_GWQs

При необходимости снять изоляцию с проводов каждый проводник зажимается в угловой прорези на нужную величину, а потом с усилием протягивается. В результате пластик легко снимается с металла.

В продаже иногда можно встретить специальные клещи, в которых имеются подобные прорези. Их обычно несколько, чтобы зачищать провода разных диаметров от изоляции. Для выполнения операции проводник зажимается в ручье, а потом просто протягивается в нужном направлении.

Бывают специальные гребенки для одно- и двустороннего снятия изоляции. Стоят они недорого, занимают немного места, срезают изоляцию довольно легко.

Некоторые умельцы пользуются бокорезами. Они тоже обжимают проводник с двух сторон. Протянув провод, можно быстро удалить пластиковую изоляцию.

Сложные варианты удаления изоляции

Определенные трудности возникают при снятии матерчатой изоляции. Нить бывает намотана довольно плотно, срезать ее ножом затруднительно. Здесь поступают иначе. С помощью наждачной бумаги зачищают нужный участок с одной из сторон. Остальная часть нити снимается легко.

У радиолюбителей часто используют провода ПЭЛШО. На них используется нитевая обмотка. Вот ее и снимают, используя наждачную бумагу с мелким зерном. Проводник укладывают на деревянную опору, а потом несколькими движениями, прижимая абразив к опоре, разрушают нить с одной из сторон. Потом ее несложно снять.

При необходимости оголить экранированный провод прорезают наружную оболочку, а потом ее снимают. Дальше расплетают экранирующую оплетку, освобождая изоляцию в требуемом месте. Только потом удаляют изоляцию со среднего проводника.

В некоторых случаях можно снять пластик с металла, используя нагретые поверхности. Так иногда поступают радиолюбители, чтобы снять паяльником защиту.

Иногда снимают покрытие, сжигая его на огне. Такой способ крайне опасен. Использовать его запрещается. Выделяются вредные газы, изоляционное покрытие снимается неравномерно, часть его после перегрева не выполняет свои функции.

Снять изоляцию с провода сумеет любой домашний мастер, используя остро заточенный нож. Несложно изготовить простейшие приспособления для этой работы. Покупные приспособления позволят выполнять эту работу быстро и качественно.

Источник

Как проложить греющий кабель снаружи трубы

Для монтажа по наружной стороне вам понадобятся:

сам кабель

алюминиевый скотч

Это должен быть скотч с хорошим металлизированным покрытием. Дешевая лавсановая пленка с металлизированным напылением не подойдет.

нейлоновые стяжки

теплоизоляция

Чтобы тепло распределялось равномерно по всей длине, обмотайте фольгированным скотчем утепляемый участок.

Ошибка №6

При этом нет нужды обматывать всю трубу целиком.

Допустим, у вас труба сотка или больше. Приклеиваете вдоль нее одну полосу скотча и все. Не обязательно расходовать материал на всю поверхность.

Ошибка №7

Стальные и медные трубы вообще обматывать скотчем не требуется.

В равной степени это относится и к металлическим гофрированным. На них будет достаточно только верхнего слоя.

Далее необходимо закрепить кабель.

Ошибка №8

Чаще всего это делают тем же самым алюминиевым скотчем.

Однако это чревато тем, что провод в конце концов “оттопыривается” и начинает отходить от стенки, что уменьшает теплопередачу в разы.

Чтобы этого не происходило, воспользуйтесь нейлоновыми стяжками. Расстояние между стяжками – 15-20см.

Сам кабель можно укладывать как ровной полоской, так и кольцами вокруг. Первый вариант считается более рациональным для канализации и труб небольшого диаметра.

При этом прокладка внахлест спиралью обойдется вам в копеечку. Но зачастую только такой способ позволяет нормально прогреть трубу большого сечения в сильные морозы.

Ошибка №9

При укладке кабеля по прямой линии располагать его нужно не сверху или сбоку, а снизу трубы.

Чем теплее вода, тем меньше ее плотность, а значит нагреваясь она будет подниматься вверх. При неправильном монтаже низ трубы может оказаться холодным, а это чревато промерзанием, особенно в системах канализации.

В них вода течет понизу. Кроме того, такие трубы никогда не бывают полными.

Поверх кабеля приклеивается еще один слой фольгированного скотча.

После чего на весь этот “пирог” (труба-скотч-кабель-стяжка-скотч) надевается теплоизоляция в виде вспененного полиэтилена.

Ее использование обязательно. Она удерживает все тепло внутри и сокращает расход эл.энергии.

Теплоизоляционный шов заделывается армирующим скотчем.

Иначе максимальной герметичности не добиться. Если у вас готовый комплект с вилкой на конце кабеля, то в принципе на этом весь монтаж окончен. Подключаете кабель в розетку и забываете, что такое перемерзание труб, раз и навсегда.

Что такое сечение провода и как его определить

Чтобы увидеть сечение провода достаточно его перерезать поперек и посмотреть на срез с торца. Площадь среза и есть сечение провода. Чем оно больше, тем большую силу тока может передать провод.

Как видно из формулы, сечение провода легко вычислить по его диаметру. Достаточно величину диаметра жилы провода умножить саму на себя и на 0,785. Для вычисления сечения многожильного провода нужно вычислить сечение одной жилы и умножить на их количество.

Диаметр проводника можно определить с помощью штангенциркуля с точностью до 0,1 мм или микрометра с точностью до 0,01 мм. Если нет под рукой приборов, то в таком случае выручит обыкновенная линейка.

Для чего нужен расчет сечения кабеля

К электрическим сетям предъявляются следующие требования:

• безопасность;
• надежность;
• экономичность.

Если выбранная площадь поперечного сечения провода окажется маленькой, то токовые нагрузки на кабели и провода будут большими, что приведет к перегреву. В результате может возникнуть аварийная ситуация, которая нанесет вред всему электрооборудованию и станет опасной для жизни и здоровья людей.

Если же монтировать провода с большой площадью поперечного сечения, то безопасное применение обеспечено. Но с финансовой точки зрения будет перерасход средств. Правильный выбор сечения провода — это залог длительной безопасной эксплуатации и рационального использования финансовых средств.

Правильному подбору проводника посвящёна отдельная глава в ПУЭ: «Глава 1.3. Выбор проводников по нагреву, экономической плотности тока и по условиям короны».

Осуществляется расчет сечения кабеля по мощности и току. Рассмотрим на примерах. Чтобы определить, какое сечение провода нужно для 5 кВт, потребуется использовать таблицы ПУЭ ( «Правила устройства электроустановок«). Данный справочник является регламентирующим документом. В нем указывается, что выбор сечения кабеля производится по 4 критериям:

1. Напряжение питания (однофазное или трехфазное).
2. Материал проводника.
3. Ток нагрузки, измеряемый в амперах (А), или мощность — в киловаттах (кВт).
4. Месторасположение кабеля.

В ПУЭ нет значения 5 кВт, поэтому придется выбрать следующую большую величину — 5,5 кВт. Для монтажа в квартире сегодня необходимо использовать провод из меди. В большинстве случаев установка происходит по воздуху, поэтому из справочных таблиц подойдет сечение 2,5 мм². При этом наибольшей допустимой токовой нагрузкой будет 25 А.

В вышеуказанном справочнике регламентируется ещё и ток, на который рассчитан вводный автомат (ВА). Согласно «Правилам устройства электроустановок«, при нагрузке 5,5 кВт ток ВА должен равняться 25 А. В документе указано, что номинальный ток провода, который подходит к дому или квартире, должен быть на ступень больше, чем у ВА. В данном случае после 25 А находится 35 А. Последнюю величину и необходимо брать за расчетную. Току 35 А соответствуют сечение 4 мм² и мощность 7,7 кВт. Итак, выбор сечения медного провода по мощности завершен: 4 мм².

Чтобы узнать, какое сечение провода нужно для 10 кВт, опять воспользуемся справочником. Если рассматривать случай для открытой проводки, то надо определиться с материалом кабеля и с питающим напряжением.

Меры безопасности

Зачищенный от изоляции проводник потенциально является источником опасности. После обработки провода, особенно в местах продавливания и задиров, следует замерить сопротивление изоляции. Это делается при вводе электроустановки в эксплуатацию, затем периодичность измерения изоляции электропроводки выполняется по утвержденному графику.

Если имеются повреждения, снижающие защитный способности оболочки — необходимо обрезать испорченный участок, или надеть на него диэлектрический кембрик.

Вот и всё, что мы хотели сказать об этом. Для полного понимания вопроса рекомендуем посмотреть видео.

Разновидности изоляционных материалов

Различают изоляцию одинарную и двойную. Лучший вариант — кабели, оснащенные двойной изоляцией. Если же планируется поместить провод в штробы, допустимо применение одиночной изоляции

Для ее производства используют различные изоляционные материалы:

1. Пластики на основе органических соединений. В основном это термические пластмассы, которые при нагреве размягчаются. При горении эти пластические массы выбрасывают в окружающую среду разные токсины.
2. Термореактивные пластмассы. Они при нагреве становятся тверже. Изоляция из них применяется только в особых случаях, когда требования к ней повышены.
3. Натуральный или искусственный каучук разных видов. Он затвердевает при нагреве и поддерживает горение.
4. Изоляция на базе ткани. Выдерживает довольно высокую степень нагрева (максимум 400⁰) с сохранением изоляционных свойств.
5. Оплетка экранирующая. Это не изоляция в прямом смысле, поскольку оплетка не выполняет роль изоляции, зато является защитой от механических повреждений.
6. Оплетка бронирующая. Также служит защитой от повреждений

Выбор инструментов для снятия изоляции зависит от того, с какого материала она выполнена.

Разновидности изоляционных материалов

Существует 2 вида оплетки:

• однослойная;
• двойная.

Материалом служат:

1. Термопласты. Эта разновидность полимеров при нагреве размягчается, а затем снова твердеет. Горение сопровождается выделением ядовитого дыма. Примеры – ПВХ, полиэтилен.
2. Термореактивные полимеры (реактопласты). Не поддаются плавлению. Используются в качестве изоляции проводников, работающих в особо тяжелых условиях.
3. Натуральный искусственный каучук. Этот материал тоже не плавится, только горит.
4. Ткань. Термостойкая изоляция: сохраняет рабочие качества при температурах до +400°С.
5. Эмаль. Материал на кремнийорганической основе. Наносится на обмоточный провод, используемый для изготовления трансформаторов, генераторов и электродвигателей.
6. Бумага. Для усиления диэлектрических свойств и повышения теплопроводности ее пропитывают маслоканифольной смесью.
7. Фторопласт. Этот полимер выделяют в отдельную группу, т.к. он проявляет свойства и термопластов, и реактопластов.

Лучшие модели инструмента для снятия изоляции немецких брендов

Одним из лучших производителей ручного инструмента является немецкая компания Knipex. Бренд специализируется на изготовлении стрипперов с уникальными конструктивными особенностями.

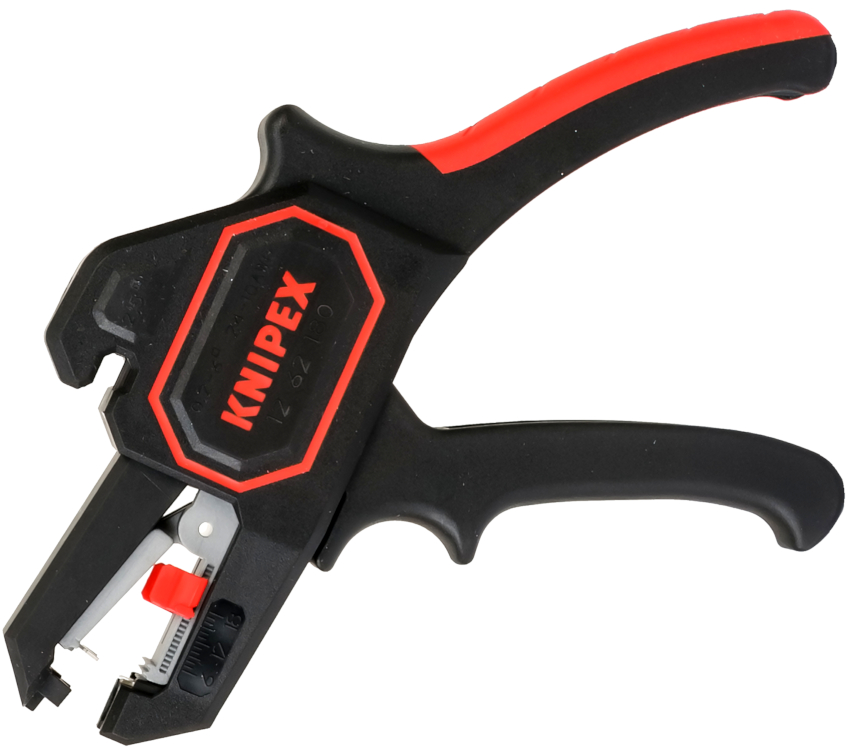

Инструмент для снятия изоляции Knipex KN 1262180 может быть использован для работы с одножильными, многожильными и тонкими проводами

Заслуживает внимания инструмент для снятия изоляции Knipex KN 1262180, который может быть использован для одножильных, многожильных и тонких проводов сечением 0,2-6 мм². При удалении оплетки инструмент автоматически подстраивается под разный размер кабеля, что исключает вероятность повреждения целостности жил. Благодаря особой конструкции головки, которая имеет удлиненное исполнение, можно работать с инструментом в труднодоступных местах.

Корпус выполняется из ударопрочного пластика, усиленного стекловолокном. Ножи изготовлены из нержавеющей стали, они прошли прецизионную обработку, что улучшает качество выполняемой работы. Купить такой инструмент можно за 3,9 тыс. руб.

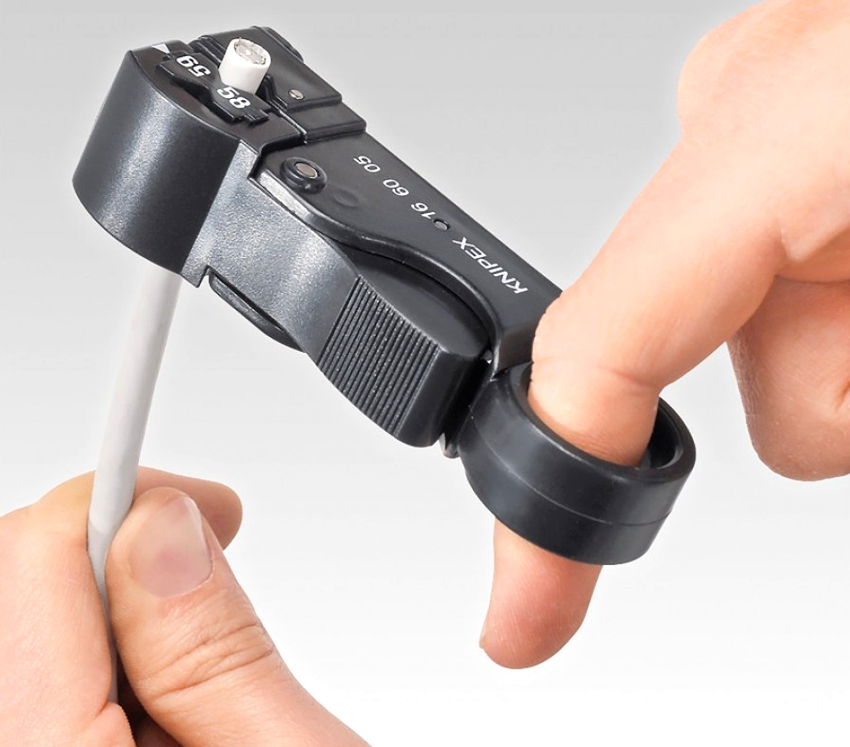

Для удаления изоляции с коаксиальных кабелей хорошей моделью является инструмент Knipex KN-166005SB. Он способен в один прием снять наружную оплетку, экран и изоляцию. Стриппер оснащен тремя встроенными ножами, для каждого из которых можно настроить глубину при помощи шестигранного ключа. Удаление изоляции осуществляется посредством прокручивания стриппера на 360°.

Процесс выполняется быстро и удобно благодаря наличию отверстия для пальца в корпусе устройства. Корпус инструмента изготовлен из противоударного пластика. Купить это приспособление для снятия изоляции с проводов можно за 2 тыс. руб.

Модель Knipex KN-166005SB является лучшим инструментом для удаления изоляции с коаксиальных кабелей

Другим популярным немецким производителем, выпускающим ручной электромонтажный инструмент, является компания Jokari. Изделия отличаются эргономичностью, надежностью и безопасной эксплуатацией.

Большим спросом пользуется инструмент для снятия изоляции Jokari JK 30140, который применяется для работы с круглыми и плоскими кабелями с ПВХ изоляцией. Особая конструкция инструмента позволяет работать в труднодоступных местах. Автоматический стриппер самостоятельно настраивается на глубину реза в зависимости от сечения проводника. Инструмент можно использовать при работе с разветвлениями и распредкоробками. Стоимость стриппера составляет 1,3 тыс. руб.

Для выполнения обработки электрических проводников не обойтись без специализированного инструмента для зачистки изоляции. Подбор определенной модели должен осуществляться на основании типа кабеля и его диаметра. Для обеспечения безопасного выполнения работ лучше отдавать предпочтение инструменту, оснащенному ручками с диэлектрическим покрытием.

Как снять зачистить изоляцию ножом

Посмотрим, как быстро снять изоляцию с помощью ножа. Если вы решили использовать этот способ, то ни в коем случае нельзя проводить подрезку по кругу в перпендикулярном положении, т.к. этим вы можете вызвать насечку медных жил. В итоге, даже при не большом изгибе жилы могут быстро и легко сломаться именно в месте надреза. Особенно это нежелательно делать при работе с сечением 0,6-0,8 мм. Так, несколько раз согнувшись, он переломится полностью. Когда вы снимаете ее ножом, то лезвие нужно держать почти в одной плоскости с плоскостью и осью. В первую очередь нужно срезать вдоль жил, а после этого она, уже разрезанная вдоль, отводится в сторону от жил и срезается.

Однако обращаем ваше внимание, что если вы решили снять изоляцию подобным образом, то будьте аккуратны, т.к. с легкостью можно порезать себе руки

Подготовка концов проводников для соединения с электроприборами

После освобождения проводов от изоляции требуется подготовить их концы для присоединения к электроприборам, так как в подавляющем числе случаев применяется механический способ закрепления с помощью винтов, зажима в клеммах колодках, обжатие и скрутка. К вилкам, розеткам, патронам, автоматам защиты и другим подобным устройствам подключение осуществляется, как правило, винтами.

Для подсоединения проводников к электроприборам, где протекают токи силой менее 1 А, вполне достаточно прямой отрезок освобожденного от изоляции провода длиной 5-10 мм вставить под головку винта и зажать. Таким способом у меня закреплены проводники во всех выключателях, так как в люстрах стоят светодиодные лампы, и сила протекающего тока через контакты выключателей не превышает 0,25 А.

Главное не допустить выскальзывания проводника из-под головки винта. Как видно на приведенной выше фотографии контакт в выключателе (увеличен для наглядности), к которому присоединен провод, согнут уголком. При завинчивании винта, провод упирается в этот уголок, что исключает его выскальзывание. Если ограничитель не предусмотрен, то обязательно нужно конец провода свить в колечко. Для соединений, где текут большие токи, соединение без свивки конца проводника в кольцо будет крайне ненадежным.

Проще всего свить колечко из провода с помощью круглогубцев. Конечно можно сформировать колечко, обвив провод вокруг, например, жала отвертки или сверла подходящего диаметра. Для простоты формирования колечка требуемого диаметра, на губках круглогубцев следует нанести метки 3 мм, 3,5 мм, 4 мм и 4,5 мм. Если надо сделать колечко под винт М3 из одножильного провода, то формирую колечки на метке 3,5 мм, чтобы винт легко входил. В случае многожильного проводника и с последующим лужением – 4 мм.

Лудить провода не обязательно, но желательно, особенно если изделие будет эксплуатироваться в условиях повышенной влажности, например, в ванной или душевой комнатах, сырых подвалах, зимой в не отапливаемом дачном домике.

Вот такие получились колечки, одно под винт М3, а другое под М4. Колечки из многожильного провода формируются несколько по-другому. Сначала проводник обвивается вокруг конуса круглогубцев, а затем вокруг самого себя в месте выхода из изоляции.

Сформированные колечки желательно пролудить и немного расплющить легкими ударами небольшого молоточка. Тогда площадь соприкосновения контактов увеличится и надежность будущего соединения будет гораздо выше.

При монтаже многожильного провода можно колечки делать и не замкнутые. Для этого необходимо после снятия изоляции провод залудить паяльником, а затем уже сформировать колечки по технологии формовки одножильного провода.

Неукоснительно соблюдая нехитрую вышеописанную технологию подготовки проводов для подключения, Вам никогда не придется заниматься ремонтом электропроводки.

Недостатки Jokari N15

1

При последнем методе снятия изоляции с жил, вы должны точно знать какого сечения у вас провод.

Все калиброванные отверстия рассчитаны на стандартные размеры. А у нас как правило, кабель сделанный по техусловиям, значительно отличается от кабеля по ГОСТ. Так как за норму зачастую берут не сечение жилы, а сопротивление одного километра кабеля.

Именно поэтому большинство профессиональных электриков предпочитает изоляцию с самих жил снимать не Jokari, а автоматическими съемниками.

2

Второй из минусов зачистки — ножи для надреза изоляции являются не съемными.

При интенсивной работе рано или поздно Jokari все равно затупится. А еще можно случайно повредить нож во время работы, применив его не по назначению, не с тем кабелем или материалом. В итоге вместо замены лезвий, придется покупать новый девайс.

3

Так например с кабелем ТУ марки ВВГнг, у которого изоляция априори тоньше, чем у гостовского, при сечении 3*1,5м или 3*2,5мм вообще не получится ничего сделать круговыми лезвиями.

Он будет просто болтаться внутри съемника, либо сдирать тонкую шкурку. Вариант использования продольного ножа тоже не пройдет, так как из-за его не совсем маленького размера можете запросто задрать изоляцию жил внутри кабеля.
Поэтому если вы массово работает с кабелями изготовленными по техническим условиям, то данный съемник вам скорее всего не подойдет.

4

Но все же, не смотря на минусы, если с умом подходить к работе и бережно относиться к инструменту, то свою стоимость данный съемник за период эксплуатации способен окупить не один раз.

Термический способ

Если возникает вопрос: как быстро снять изоляцию с провода, все средства хороши. Многие мастера просто обжигают кончики проводников зажигалкой или спичкой. Способ не самый лучший: Во-первых, может загореться кабель. Во-вторых, оставшаяся часть оболочки теряет свойства на расстоянии 1–2 см от зачищенного участка. И наконец, сам проводник (медный или алюминиевый), при таком термическом воздействии разрушается.

Если необходимо быстро зачистить провод, а режущих инструментов нет — можно использовать паяльник. Кончик проводника прижигается раскаленным жалом, после чего изоляция легко снимается.

Существуют термические инструменты промышленного исполнения.

Зачистка проводов от изоляции производится следующим образом: нагревательные элементы прижимаются к месту среза, коротким импульсом расплавляется оболочка, проводник остается нетронутым. Такие приспособления могут быть автономными, или входить в состав паяльных станций.

Преимущество проволочных термоэлементов:

• Нагрев происходит точечно, медная или алюминиевая жила не меняет свойств.
• Тонкая линия расплава не приводит к перерасходу материала.
• Вокруг оболочки образуется наплавленное герметичное кольцо, препятствующее проникновению влаги.

Единственное ограничение — это материал изоляции. Термо зачистка применяется только в кабелях с поливинилхлоридной изоляцией. Оболочка из фторопласта или резины может быть удалена лишь механическим способом.

Скрутка

Самым простым и распространенным способом соединить провода является обычная скрутка.

Для такого вида соединения из оснащения требуется всего лишь нож для зачистки изоляции и пассатижи, чтобы обеспечить надежность соединения. Однако в завершении, место скрутки нужно будет заизолировать.

Скрутка производится несколькими способами.

Самый простой – это взаимное перекручивание зачищенных концов проводки.

Для надежности желательно оголить провода не менее, чем на 5 см. Далее оголенные концы перекрещиваются так, чтобы края изоляции касались, а затем губками пассатижей захватывают перекрестие проводов и вращательным движением скручивают их.

После скручивания соединение загибается в одну из сторон так, чтобы скрутка лежала параллельно проводу. Затем производится изоляция соединения.

Второй способ – тоже эффективная и простая скрутка.

Зачищенные концы проводов посредине немного изгибаются, и в месте изгиба провода зацепляются между собой.

После конец одного провода обматывается вокруг второго, тоже производиться и с другим концом проводки.

Для надежности сделанные обмотки можно немного поджать пассатижами. Затем все изолируется.

Следующий способ – бандажное соединение. Для такой скрутки понадобиться отрезок зачищенного провода.

Два провода, которые нужно соединить, кладутся параллельно друг другу так, чтобы зачищенные концы касались по всей длине.

Затем имеющимся отрезком они обматываются, получается своеобразный бандаж.

Последний из используемых способов скрутки, которые можно встретить – скрутка желобком.

Чтобы ее выполнить, из концов проводов делаются небольшие крючки, которые перецепляются между собой, а после производиться обмотка одного края провода вокруг второго.

Более сложные виды соединения проводов представлены ниже.

Теперь о способах изоляции скруток.

Зачастую для изоляции применяются разного вида изоленты. При ее использовании обматывать нужно не только место скрутки, она должна заходить на изоляцию проводов не менее 2-3 см.

Это обеспечит полную изоляцию, в том числе и от попадания влаги.

Помимо изоленты возможно использование термотрубок.

Такую трубку нужной длины одевают на один из проводов перед скручиванием.

Уже после скрутки трубка надвигается на место соединения. Чтобы она плотно обхватила проводку, ее нужно немного нагреть, к примеру, зажигалкой.

Из-за воздействия температуры трубка сожмется, обеспечив плотный обхват.

К положительным качествам скруток можно отнести простоту выполнения при минимальном оснащении, при этом они считаются вполне надежными.

Если обеспечена хорошая изоляция, то скрутка может прослужить длительное время. Также скрутка сама по себе – соединение разъемное, в любое время можно его перекрутить.

Она считается более предпочтительной в сетях, которые не закреплены и могут провисать, что особенно важно для автомобилей, где на проводку постоянно воздействует вибрация. Из недостатков отмечается невозможность соединения проводов разного сечения, сопротивление в такой скрутке может быть очень высоким, что приведет к нагреву и оплавлению изоляционного слоя. Из недостатков отмечается невозможность соединения проводов разного сечения, сопротивление в такой скрутке может быть очень высоким, что приведет к нагреву и оплавлению изоляционного слоя

Из недостатков отмечается невозможность соединения проводов разного сечения, сопротивление в такой скрутке может быть очень высоким, что приведет к нагреву и оплавлению изоляционного слоя.

Скруткой сложно объединить многожильные кабели. Они слишком мягкие, поэтому при растягивании возможен разрыв соединения.

Если в проводке используется несколько изолированных жил, то после изоляции каждой жилы общая толщина в месте соединения может быть очень большой.

Также скруткой не рекомендуется соединять кабели, сделанные из разного металла, к примеру, алюминия и меди.

Это скажется как на надежности, так и на повышенном сопротивлении в месте соединения проводов.

Зажим типа ОВ

При ремонте либо замене электропроводки в квартире можно использовать еще один довольно неплохой вариант сращивания проводов – с помощью зажимов типа ОВ. Изделия имеют простейшую конструкцию и не менее простой принцип работы – кабель укладывается в специальную защелку, которая латунным коннектором пробивает слой изоляции проводника. В итоге за считанные секунды Вы можете сделать хорошее ответвление от кабеля главной магистрали электросети (к примеру, на розетку).

Такие соединители также называют «Скотчлоками». Подробнее узнать о том, что такое скотчлоки и как ими пользоваться, вы можете из нашей отдельной статьи: https://samelectrik.ru/skotchloki-dlya-soedineniya-provodov.html.

Видео инструкция по использованию защелки для ответвления провода без разрезания:

Особенности работы со станками для бронированных кабелей

Бронированный кабель – универсальный проводник электрического тока. В отличие от простых изолированных проводов, металлическая оплётка проводника придаёт ему особую прочность и создаёт надёжную защиту от воздействия внешних негативных факторов.

Броня представляет собой двухслойную спиральную оболочку из стальной ленты. Структура поперечного сечения бронированного кабеля представлена на нижнем рисунке.

Поперечное сечение бронированного кабеля

Чтобы удалить металлическую ленту, требуются мощный силовой агрегат и прочные острые дисковые ножи. В промышленных станках установлены режущие блоки, которые могут чистить сразу несколько бронированных кабелей, причём разного диаметра. Это вызвано необходимостью перерабатывать большое количество проводной продукции в рабочую смену.

Обратите внимание! Проходя через режущий блок, нож очищает кабель от поверхностного полимерного или резинового шланга, электропроводящего экрана (брони) и ПВХ поясной изоляции. Удалять металлическую изоляцию могут только станки заводского изготовления

Они представляют собой габаритные агрегаты

После снятия бронировки получают, как правило, три изолированных жилы. Их разделывают на этом же станке, помещая в другие проёмы режущего блока

Они представляют собой габаритные агрегаты. После снятия бронировки получают, как правило, три изолированных жилы. Их разделывают на этом же станке, помещая в другие проёмы режущего блока

Советуем изучить Термопара: что это такое

Удалять металлическую изоляцию могут только станки заводского изготовления. Они представляют собой габаритные агрегаты. После снятия бронировки получают, как правило, три изолированных жилы. Их разделывают на этом же станке, помещая в другие проёмы режущего блока.

Стриппер для разделки бронированного кабеля
