Дом из несъемной опалубки: технология строительства и материалы

Опалубка для монолитного фундамента: этапы самостоятельной установки

После организации фундамента будущего сооружения можно приступить к монтажу опалубки. Данная операция условно подразделяется на три этапа: установку блоков, вязку арматуры и заливку раствора. Каждая стадия выполняется в соответствии со строительными нормами и правилами. Во время работы необходимо соблюдать технику безопасности. Рассмотрим каждый этап более подробно.

Установка блоков. Вначале монтируется первый ряд формы, которая будет использоваться для заливки бетона. Стоит отметить, что монтаж выполняется только на гидроизолированную поверхность основания. Опалубка для фундамента из пенополистирола должна плотно фиксироваться за счет стержней арматуры. Эти элементы являются связующим звеном между основанием и самой опалубкой.

Вначале монтируется первый ряд формы опалубки, которая будет использоваться для заливки бетона

Специалисты советуют проверять точность выполненной работы, так как возможно отклонение от изначальных проектных размеров

Наличие мест отводов для перегородок – тоже очень важный момент, на который необходимо обратить внимание. После организации первого ряда можно приступить к укладке второго

Технология монтажа блоков предполагает шахматную систему, в которой каждый последующий ряд смещается относительно предыдущего. В результате стык элементов первого ряда должен попадать на середину блока второй полосы.

Вязка арматуры. Монтаж металлической конструкции является одним из наиболее важных моментов организации любого типа строительного пирога. Арматура используется для укрепления оснований, стен, а также монолитных перекрытий. Опалубка для фундамента, состоящая из блоков, которые укладываются в ряды, должна быть опоясана по периметру прутьями, расположенными в горизонтальной плоскости.

Для того чтобы упростить монтаж арматуры, в каждом блоке предусмотрены специальные пазы, которые находятся в перемычках (внутренних). Горизонтальные прутья монтируются таким образом, чтобы каждый последующий элемент заходил на предыдущий (внахлест). Далее прутья соединяются между собой, а также с вертикальными элементами с помощью специальной проволоки.

Перед началом заливки опалубки нужно позаботиться о прокладке коммуникаций внутри формирующей конструкции

Заливка раствора. Перед началом заливки своими руками несъемной опалубки рекомендуется позаботиться о прокладке коммуникаций внутри формирующей конструкции. Цементный раствор, используемый для формовки опалубки, не должен содержать посторонних добавок и примесей (например, щебня). Сама операция осуществляется довольно просто. Заливка выполняется пошагово, причем высота слоя бетона не должна превышать 1 м. Этот показатель соответствует размерам 3-4 несъемных блоков конструкции.

Цена несъемной опалубки для фундамента ниже, чем стоимость стандартных аналогов, которые предполагают использование фанеры и досок

Важно запомнить, что залитый раствор требует разравнивания. Для этих целей применяется специальный инструмент – вибратор

В случае отсутствия необходимого электрооборудования можно воспользоваться обычной штыковой лопатой.

Устройство опалубки не отличается особой сложностью и его можно выполнить самостоятельно

Плюсы несъемной опалубки

При выборе в пользу системы несъемного типа, важно взвесить особенности конструкций. Изначально рассмотрим плюсы несъемной опалубки:

Изначально рассмотрим плюсы несъемной опалубки:

Прочность. Монолитная конструкция отличается высочайшей прочностью. Опалубочная конструкция, которая остается частью сооружения, выступает в качестве дополнительного каркаса, который служит дополнительным усилением будущей постройки.
Монолитные стены оказывают меньшее давление на основание, поэтому при разработке проектов домов с применением несъемных опалубочных систем, возможен прочет вариантов с увеличением этажности сооружения.
Тепло- и звукоизоляция. Жилые помещения чаще всего утепляются при помощи вспененного полистирола. Это современный стройматериал, который отлично гасит звуки. Подобные опалубочные системы – это одновременные работы не только по строительству фундаментов и перекрытий, но и по звукоизоляции, а также утеплению.
Минимальные сроки строительства. С такими конструкциями Вы экономите время на строительстве. В такой ситуации Вы можете отказаться от аренды дорогой специальной техники. Также Вам не потребуется большая бригада рабочих. Заливка происходит быстро. Вам не нужно дополнительно платить работникам за время, на протяжении которого они будут находиться на площадке.
Экономия пространства. Даже если речь идет о частных домах, которые конструируются с учетом личных проектов, свободного места всегда не хватает. Монолитная стена тоньше кирпичной, однако, она выступает в качестве надежной защиты от холода, при этом достигается экономия свободного пространства.
Долговечность. Тщательно придерживаясь технологии, стены, которые создаются при помощи блоков из пенополистирола и бетона, имеют срок службы более 100 лет.
Отделка. При помощи несъемной опалубки создается равная поверхность стен. Стеновые перекрытия не нуждаются в дополнительном выравнивании основания, проведении финишной отделки, как внутри, так и снаружи.

После анализа отзывов владельцев домов, которые возводились при помощи опалубочной системы несъемного типа, можно выделить много достоинств:

Стоимость возведения каркаса является невысокой, при этом работы проводятся гораздо быстрее, чем в случае с классическими конструкциями.
Технология применяется даже при низких температурах.
Не нужно создавать сверхпрочный фундамент, так как давление на него снижается.
Не нужно применять мощную спецтехнику и краны.
Для заливки смеси можно использовать бетононасос с невысоким давлением. Также возможно применение специальной воронки (ручной способ).
Несъемная опалубка позволяет возводить постройки любой формы. Каркас собирается очень просто, блоки можно пилить, крепить как конструктор «Lego».
Долговечность постройки возведенной с учетом данной технологии.
Прочные стены (при том что их меньшая толщина является сравнимой со стеновыми перекрытиями из кирпича).
Не нужно проводить утепление, а также звукоизоляцию стен. Исключение – здания, которые располагаются в холодном климате.
Снижение расходов на отопление.
Большой выбор элементов опалубочных систем из пенополистирола.

Несъемная опалубка: технология монтажа

Интернет пестрит негативными отзывами на большое количество материалов. Причина банальна: это несоблюдение технологии строительства исполнителями, которые решились на подвиг, — на самостоятельное возведение дома. Сам метод не кажется очень сложным, однако требует точного расчета и идеальной ровности стен: как по горизонтали, так и по вертикали. В противном случае дом вряд ли будет претендовать на звание красивого, надежного строения.

Заливка фундамента

Дом из несъемной опалубки — относительно легкая конструкция. В этом случае ленточное основание — самое разумное решение, если для его обустройства нет никаких препятствий.

Траншею роют на глубину промерзания грунта (1,5-1,7 м). Всегда устраивают песчаную подушку, за ней — «перину» из щебня. Сколачивают опалубку из досок, затем устанавливают ее в траншею, устилают рубероидом. Внутрь укладывают, а затем связывают арматурный каркас.
Над поверхностью будущего фундамента дома делают выпуски: арматурные штыри должны возвышаться над основанием на 600-700 мм. Такая длина необходима, чтобы потом можно было установить два ряда пенополистирольных блоков (500 мм), но оставить отрезки. Они понадобятся для связки со следующими стержнями.
Заливают раствор. После застывания бетона укладывают гидроизоляцию. Рулонные материалы либо пленку накалывают на штыри. Битумные мастики использовать не рекомендуют. В некоторых случаях обходятся вовсе без гидроизоляции, объясняя ее отсутствие тем, что основание и стены делают из одного материала. Однако лучше данную операцию не пропускать.

Установка блоков

Дом из несъемной опалубки — очень требовательно сооружение. Перед началом работ обязательно проверяют уровень основания. Любой перекос фундамента устраняют цементным либо клеевым раствором.

Начинают укладку блоков, нанизывая их на арматуру, с углов. После завершения первого ряда в пустоты помещают горизонтальную арматуру: делают операцию внахлест, связывают с вертикальными стержнями проволочными скрутками либо пластиковыми стяжками.
Начинают собирать второй ряд, имитирую кирпичную кладку. Смещение должно быть кратно 250 мм. На этом этапе в блоках вырезают отверстия для труб под коммуникации, формируют отводы под дверные группы и межкомнатные перегородки. В каждый ряд укладывают арматурный каркас, наращивают вертикальные штыри, связывают все элементы между собой.
За один раз устанавливают 2-4 ряда (зависит от марки), однако заливают раствором последний только до половины. Причина — защита от смеси соединительных выступов, возможность надежно спрятать швы. Заливка большего количества рядов может привести к «пузу» — к их выпиранию.
Для предохранения модулей от бетонного раствора на верхние части элементов надевают специальные накладки. Заменой им могут стать самодельные П-образные рамки, ширина которых немного больше, чем у блоков. Их убирают только после заливки.
Чтобы избежать появления провалов и пустот, раствор трамбуют. Делают операцию вибраторами небольшой мощности. Или используют одну из альтернатив — длинный арматурный стержень либо деревянный черенок. Каждый последующий слой заливают после небольшой паузы: в день заполняют не более 3-4 рядов, в ином случае нижние блоки могут разорваться.
Кладку следующих рядов производят аналогично. Для перекрытия в грунт забивают деревянные опоры, соединяют их промежуточными балками. Затем на них настилают листы ламинированной фанеры. На нее укладывают двойной арматурный каркас (до 160 мм высотой), оставляют технологический люк для коммуникаций. После выставления маяков всю площадь заливают из бетононасоса. Затем ждут, пока бетон схватится, чтобы продолжить работу.

Несъемная опалубка для фундамента – использовать или нет?

90% надежности постройки зависит от фундамента. Несъемная опалубка будет намного практичней и удобней, чем ленточная скользящая (съемная). Но нужно учитывать, что есть ряд плюсов и минусов, оценивая которые можно понять, подходит она для конкретного строения или нет.

Простая сборка и высокая скорость установки – несъемная опалубка из пенополистирола или пенопласта уже имеет пазовые соединения, за счет собирается как конструктор, армируется и затягивается на стыках. Можно самому, не имея ни малейшего опыта, собрать ее и просто залить раствором.
Не требуются подпорки – собранная конструкция будет очень прочной и герметичной строгой геометрической формы. Мало того, что не будет протечек, заранее можно продумать монтаж водопроводных и канализационных труб.
Тепло- и гидроизоляция – важнейший параметр качества фундамента. Если скользящую после удаления нужно обрабатывать битумом и утеплять, но огромный плюс несъемной в том, что все опции уже в наборе.
В результате получится действительно монолитный фундамент, который хоть и будет дороже, но по скорости возведения быстрее в 3 раза.

Если и минусы использования такой технологии:

Возводить несъемную опалубку из пенопласта или пенополистирола в регионах, где среднегодовая температура отрицательная, нельзя. Если грунт постоянно промерзает, материал разрушится и основа начнет проседать.
Чем тоньше материал, тем быстрее он промерзает даже в средней полосе России. Выбирать следует толстые блоки – чем толще, тем лучше. Да, это будет дороже, но тогда срок эксплуатации будет от 50 лет и больше.

Как видно, это не столько минусы, сколько особенности выбора материала изготовления. При правильном подходе у несъемной опалубки для фундамента, стен и перекрытий равных нет.

Декоративная отделка

Принципиальным является вопрос внешней отделки – надолго оставлять его в чистом виде не следует. Сегодня ряд компаний выпускает уже полностью готовые блоки несъемной опалубки с утеплением и декоративной отделкой. Так, например, в продаже представлен большой ассортимент Техноблок с разной декоративной облицовкой, с утеплителем разной толщины и без утеплителя. Это еще больше ускоряет стройку.

Несъемная опалубка с декоративной отделкой

Для того, чтобы сразу убрать сомнения, отметим, что дешевле лить фундамент в утепленный короб из пенопласта или пенополистирола, а потом самому сделать финишную отделку, чем использовать декоративную опалубку с утеплителем. Но это дольше и требует уже навыков по монтажу облицовки.

Из готовых вариантов – продукция компании Легострой. Продажа декоративной несъемной опалубки без утеплителя, с одно- и двусторонним утеплением, с двусторонним декоративным слоем. Изготавливают из цветного керамзитобетона. Цена 2800-3300 руб./м2.

Легострой

Возможные проблемы

Глобальных проблем две – промерзание грунта и открытые участки арматуры.

Как решать вопрос с промерзанием, было сказано ранее – выбирать толстые плиты, например, пенопласт ПСБ-С 50. Лучше делать из арболита, фибролита и аналогичных стройматериалов – они не промерзают, не растрескиваются и не истончаются.

Несъемная опалубка из арболита

Открытые участки арматуры появляются при недостаточной вибрации при заливке бетона в короб, в результате чего образуются свищи и раковины. Проблемы можно решить двумя способами:

заливка бетона с использованием вибраторов, в холодное время года надо делать прогрев;
использовать вместо металлической стеклопластиковую арматуру, которая в 2 раза прочнее на разрыв, не ржавеет и не вступает в реакцию с кислотами, при этом она легче, а прутья нарезаются по нужной длине.

Крепеж и правила фиксации

Крепление нужно выбирать так, чтобы не увеличилась трудоемкость всего процесса. Такой пример как на фото устанавливается просто и быстро – это уже готовое крепление, которое продают в комплекте с конструкцией. Принципиальное отличие от проволоки в том, что уже подобраны размеры, ее не надо скручивать. В среднем цена такой стяжки 15 руб., армирование осуществляется по проекту с учетом высоты и расчетной нагрузки.

Специальный крепеж для несъемной опалубки

Спецкрепеж стяжка

Один элемент стяжки выдерживает давление в 250 кг, соответственно, количество крепежей на погонный метр определяется по давлению бетона на стенки. Длина рассчитывается по толщине сердечника – 10-25 см с шагом 5 см, при необходимости стяжка увеличивается (для высоконагруженных стен) до 60 см с той же длиной шага. Такой расчет сделан с тем, чтобы можно было пользоваться бетононасосом и глубинным вибратором при заливке бетона.

Подходят такие крепежи для несъемной опалубки из:

пенополистирола;
пенопласта;
профлистов;
арболита;
плит гринборд и т.д.

Преимущества сухих смесей

У ССС, по сравнению с традиционными растворными смесями, есть существенные преимущества, которые помогают выводить на высокий уровень качество строительной работы. Основные достоинства:

Простота применения и практичность. Производители детально расписывают инструкцию и размещают ее на заводской упаковке.
Пропорции исходных веществ выдержаны в рамках ГОСТ. Это обеспечивает строго заданные качества конечной продукции.
Привлекательная стоимость. Кроме того, ССС ценят за высокую экономичность, так как сокращается время на ее приготовление, а наносится смесь тонким слоем, что значительно экономит денежные средства.
Однородность, пластичность и отличные адгезивные качества. При соблюдении правил эксплуатации гарантируется надежная сцепка с основанием и качественное нанесение на поверхность любого типа.
Сохраняет рабочие качества после длительного хранения и транспортировки.

Кроме того, на рынке представлен огромный ассортимент ССС, среди которого легко подобрать материал для всех видов работ.

Виды несъемной опалубки

Подобные системы делятся на виды исходя из материала, применяющегося при изготовлении:

Пенополистирол. Самый распространенный материал для создания фундаментов и стен в домах не более 4-5 этажей. В производстве применяется пенополистирол плотностью 25-30 кг/м3. На рынке есть много разных элементов подобных форм.
Арболит. Для производства такой опалубочной системы используется древесная щепа, пропитанная специальными составами (до 90%), а также цемент (применяется как связующий компонент). Опалубка представляет пустотелые панели или блоки. Этот вариант – самый экологичный.

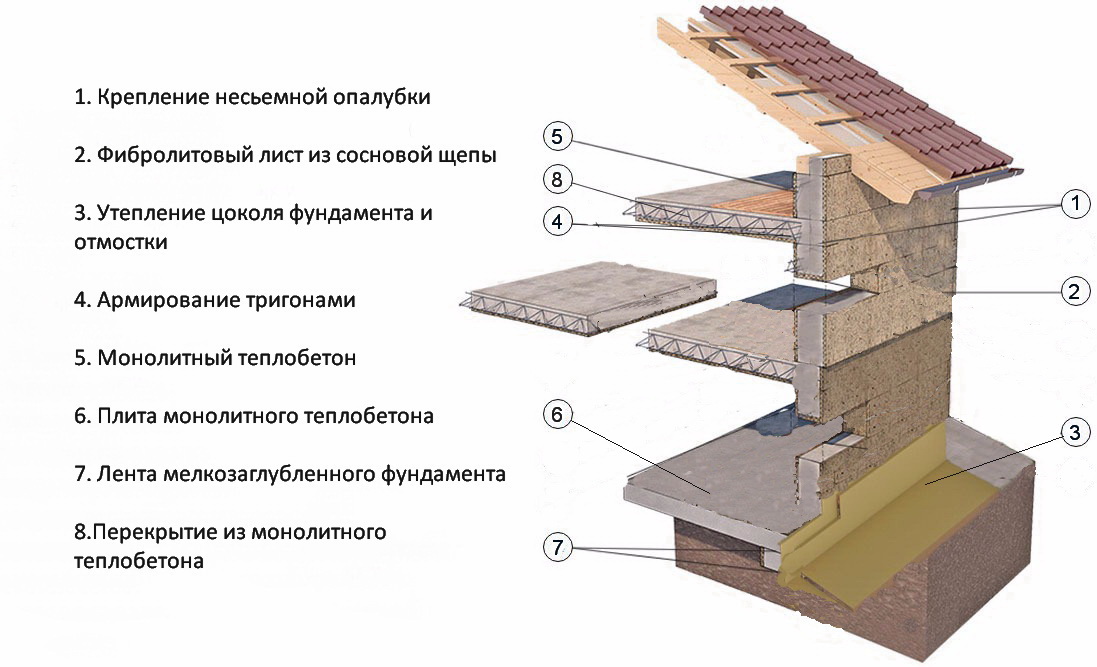

Фибролит. При изготовлении применяются длинные древесные волокна (длина до 50 см), а также магнезит. Готовая конструкция имеет высокую прочность на изгиб и сжатие, при необходимости материал легко пилится, поддается обработке.
Полистиролбетон. Изделия из этого материала – это тонкие плиты или пустотелые блоки, при помощи которых создаются межкомнатные перегородки.

Преимущества монолитного строительства

Монолитные здания легче кирпичных примерно на 15-20%;
За счёт облегчения веса всех конструкций можно уменьшить материалоёмкость и заглубление фундамента, а значит, удешевляется его устройство в целом;
Монолитное строительство обеспечивает практически бесшовную конструкцию дома, вследствие чего повышается способность тепло- и звукоизоляции;
По сравнению с кирпичными, монолитные несущие стены тоньше в 2,5 раза, поэтому дом площадью 100 м² имеет больше внутреннего пространства на 15 м²;
Стены, потолки, фундамент из опалубки и бетона столь же долговечны, прочны и огнестойки, как и кирпичные;
Удобство и простота монтажных работ.

НАШИ ПРЕИМУЩЕСТВА

ОПЫТ

Строительная компания РОСТ успешно работает на строительном рынке более 10 лет. В течение этого времени мы развивали свой бизнес, преодолевая все препятствия, расширяли спектр возможностей, в соответствии с потребностями рынка, беспрерывно осваивая новые технологии строительства.

КОМПЛЕКСНОСТЬ

Наша компания, готова предложить Вам, полный комплекс услуг по проектированию и строительству, ремонту и отделке. Также мы берем на себя все сложности со строительством и ремонтом: документооборот, логистика, закупка и др.

ПРОФЕССИОНАЛИЗМ

Детальный учет всех нюансов при строительстве и ремонте, составление подробного проекта и плана работ. Наша работа — строить качественно. Мы смело предоставляем гарантию 50 лет на произведенные нами работы.

ПРОЗРАЧНОСТЬ

Наша компания на первичном этапе составляет подробную и прозрачную смету, которая исключает дополнительные расходы во время строительства и по его результатам. Вам не нужно будет ничего доплачивать, как обычно это бывает у наших конкурентов.

Область применения и транспортировка опалубки из пенополистирола

Несъёмная опалубка из пенополистирола применяется в многоэтажном строительстве жилых, производственных, административных и промышленных зданий, в возведении коттеджей, заборов. Использование при сооружении плавательных бассейнов позволяет значительно уменьшить потери тепла из воды в окружающий грунт.

Способы транспортировки и хранения зависят от конструкции несъёмной опалубки и подчиняются ГОСТ 15150-69 как продукция группы 8 (ОЖ3). Блоки могут поставляться в разобранном виде, и тогда комплект элементов для каждого блока упаковывается отдельно, затем их складывают в ящики или другую тару, способную обеспечить надлежащую сохранность. Блоки или панели в целостном варианте, а также комплекты, в которых имеются элементы опалубки размером более 1 м, формируют в транспортные пакеты на поддонах, соблюдая принцип однотипности изделий в одном пакете.

Несъемная опалубка

Несъёмная опалубка — это готовые блоки или панели из различных материалов, которые монтируются в единую опалубочную конструкцию — форму для заливки монолитного бетона армированного металлической или стеклопластиковой арматурой. Ускоряет и упрощает строительство за счёт объединения нескольких операций в одном технологическом цикле (несущая стена с нужным сопротивлением теплопередаче возводится за один технологический цикл). Несъёмная опалубка после застывания бетона становится обычно неотъемлемой частью конструкции стены.

Различают два основных вида несъемной опалубки :

Готовые блоки из пенополистирола Представляют собой пластины из пенополистирола (материал класса пенопластмасс на основе полистирола, его производных (полимонохлорстирол, полидихлорстирол),толщиной от 40 до 100 мм, плотностью 25-35 кг/м3) соединённые между собой съёмными пластиковыми или монолитными перемычками. Процесс монтажа опалубки напоминает конструктор за счет скрепления блоков между собой за счёт особой формы сопрягаемых поверхностей («замки» по принципу “Лего”, шип-паз).
Сборная каркасная опалубка. Конструкция из легкосборных опалубочных модулей. Каждый модуль представляет собой готовый элемент выполняющий только несущие (цементно-стружечная плита (ЦСП), стекломагниевый лист (СМЛ)) или комбинированные (несуще-термоизоляционные) функции (пенополистирол, пенопласт, фанера, доска) , объединённых между собой внутренним объемным каркасом из стальной или стеклопластиковой арматуры и универсальных фиксаторов опалубки (несьемных) из полипропилена, фиксирующих опалубочные плиты в проектном положении. Конструкция опалубки позволяет изготавливать сплошные монолитные железобетонные стены практически с любой степенью армирования и заданным термическим сопротивлением.

К недостатком опалубки 1-го типа из пенополистирольных блоков можно отнести

фиксированную толшину бетонной стены. При превышении толщины опалубку просто разрывает, что накладывает ограничения на сферу ее использования
низкую прочность блоков что ограничивает высоту стены которую можно залить за один прием,
невозможность осуществить уплотнение бетона вибрацией (пенополистирольные блоки разрываются),
условную горючесть (выделение ядовитых газов при нагреве) пенополистирола .

Кроме того готовая стена из несъемных пенополистирольных блоков требует обязательной внешней и внутренней отделки. При этом внутренняя отделка должна нести не только конструкционные функции (иначе на стену сложно будет что либо повесить) но и существенные термоизолирующие функции и защиту от огня, что ведет к удорожанию отделки и стоимости строительства в целом

Немаловажно, что элементы несъемной опалубки недешевы, особенно при качественном их исполнении. К преимуществам несьемной опалубки из пенополистирола можно отнести высокую скорость монтажа и минимальные требования к квалификации строителей. Предлагаемые ООО «Легобетон» элементы для сборной каркасной опалубки лишены многих недостатков опалубки из пенополистирола

К неоспоримым достоинствам такого решения можно отнести :

Предлагаемые ООО «Легобетон» элементы для сборной каркасной опалубки лишены многих недостатков опалубки из пенополистирола. К неоспоримым достоинствам такого решения можно отнести :

универсальность применения. Вы легко варьируете толщину стены с помощью Несъемной стяжки опалубки с настраиваемым шагом и можете использовать любые по прочности ограждающие материалы (пенополистирол, пенопласт, фанера, ЦСП и.т.д.). При использовании Удлинителя стяжки опалубки толщина бетонного сердечника стены может составлять от 150 до 550 мм;
минимальная стоимость. Учитывая низкую стоимость фиксаторов опалубки и листовых ограждающих элементов вы можете существенно снизить стоимость строительства;
использование ЦСП или фанеры как элементов несъемной опалубки позволяет получить стены практически под чистовую отделку;

Более подробную информацию по элементам для сборной каркасной опалубки вы можете получить из описания соответствующих элементов.

— Несъемная стяжка опалубки (комплект)

— Удлинитель стяжки опалубки

— Шуруп Крепеж СВТ (18х90, 18х130, 18х170)

Как использовать несъемную стяжку и другие элементы для опалубки — смотрите в Руководстве по применению несьемной стяжки СВТ-2 и шурупа ГБ Ф18

Приобрести элементы несъемной опалубки в Москве вы можете сделав заявку на нашем сайте или обратившись к нашим консультантам по телефону.

Как вам статья?

Мне нравитсяНе нравится

Безопасность систем несъёмной опалубки

Больше всего людей интересует экологичность пенопластовых опалубок. Если с наружным слоем домовладельцы как-то мирятся, то внутри… Термоблок действительно создаёт слой пенополистирола на стенах в помещении, но для тех, кто не верит в стабильность полимеров, есть масса вариантов без пенопласта. Отдельный вопрос — пожарная безопасность. Тут тоже всё нормально: с минерализированными плитами понятно, камень горит плохо, а пенопласт используется строительный самозатухающий, который не поддерживает распространение огня. Несъёмная опалубка легко проходит сертификацию не только на постсоветском пространстве, но также в Европе и США.
