Какой кабель лучше: ввгнг или nym

Область использования и способы монтажа

Благодаря возможности использования при напряжении до 1000 В и частоте 50 Гц, кабель ВВГнг подходит как для однофазных, так и для трехфазных электросетей.

Монтаж кабеля может осуществляться как внутри, так и снаружи зданий. При укладке снаружи, в том числе и по деревянным стенам, следует использовать дополнительную защиту: ПНД-трубы, лотки и т.д.

Изделие не рекомендовано для прокладки под землей, так как по причине отсутствия брони изделие может быть легко повреждено. При необходимости и отсутствии других вариантов, кабель можно проложить в гофре или в кабельной канализации.

Отличительной особенностью кабеля ВВГнг является его негорючесть, а потому допускается его применение в постройках и помещениях с высокой степенью пожароопасности (банях, деревянных домах), зданиях с постоянным пребыванием людей, в том числе и детей (школах, детсадах, учреждениях здравоохранения).

Благодаря своим техническим характеристикам ВВГнг считается идеальным для устройства домашней электропроводки. При этом его можно прятать как внутри деревянных стен, так и в толще штукатурки или стяжки. При прокладке кабеля под натяжным либо подвесным потолком укладка его в гофру обязательна.

Кабель допускается прокладывать в качестве воздушной линии небольшого протяжения, соблюдая нормы ПУЭ относительно допустимых величин натяжения и провисания проводов. При этом необходимо использовать подвесные сооружения (тросы).

Монтаж воздушной кабельной линии ВВГнг должен осуществлятся с использованием специальных тросов

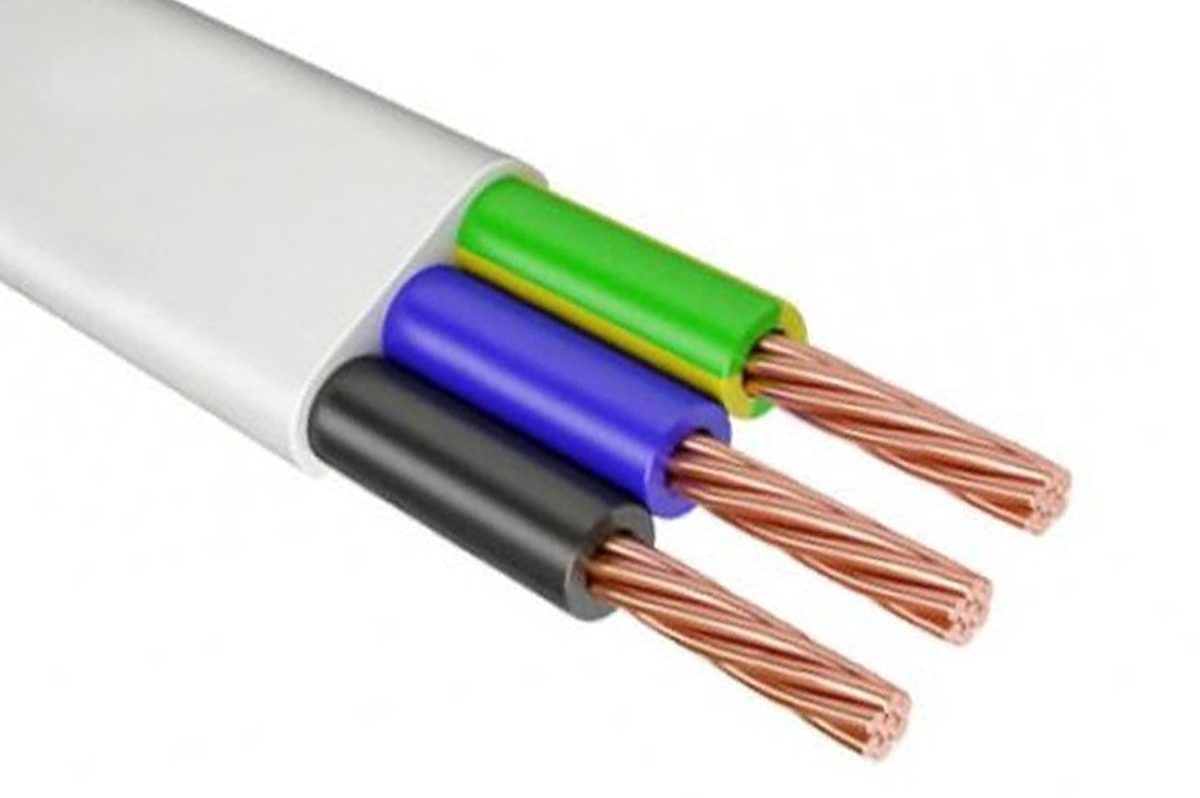

Кабель ПУНП

Это бюджетный тип кабеля для электропроводки. Он представляет собой плоский двух или трехжильный провод с сечением жил от 0,75 до 6 мм2. Расшифровывается ПУНП следующим образом:

П — провод.
УН — универсальный.
П — плоская форма.

Также в аббревиатуре иногда встречается буква «Г», которая означает, что провод гибкий. Главное его преимущество состоит в невысокой стоимости по сравнению с ВВГ и NYM.

Среди электриков есть мнение, что провод ПУНП запрещен для изготовления и использования. Действительно 1.06.2007 был введен запрет на использование ТУ 16.К13-020-93 членами ассоциации «Электрокабель». Однако заводы-производители продолжают изготавливать и реализовывать ПУНП. В России их можно приобрести в свободной продаже.

Опасения по поводу применения ПУНП вполне обоснованы. Статистика пожаров по причине возгорания электропроводки показала, что 60 % случаев очагом огня выступал тип кабеля ПУНП. Причина этому заключается в том, что в ТУ 16.К13-020-93 прописано, что при изготовлении провода допускается отклонение на 30 % от ГОСТ 22483-77 сечения токопроводящих жил. Это означает, что, например, провод номинальным сечением 4 мм2 может вполне быть 2.9 мм2 или даже меньше.

В общем, покупать ПУНП или нет — решать вам. В любом случае, если есть средства, то лучше приобрести один раз провод хорошего качества и не боятся возникновения пожара.

Как правильно выбрать кабель?

Несомненно, качество используемых элементов сильно влияет на работу всей электрической системы. Чем выше качество, тем лучше работает электросеть, то есть без перебоев

Поэтому очень важно правильно подобрать кабель, чтобы он был надлежащего качества

В маркировке кабеля производитель всегда уточняет материал, из которого сделаны жилы, из чего выполнена изоляция.

Маркировку изделия стоит особо тщательно изучить перед покупкой кабеля. На кабеле должна содержаться следующая информация:

марка;
название производителя;
соответствие ГОСТу или техническим условиям.

Размеры сечения и марка кабеля должны повторяться по всей длине наружной оплетки кабеля через равные промежутки.

Маркировка электрического кабеля содержит числа и три буквы. Первая цифра соответствует количеству жил в кабеле, вторая цифра – площадь сечения каждой жилы, третья – расчетное напряжение сети. Другие цифры обозначают класс гибкости.

Что касается букв, то первая буква – тип материала, используемого для верхней оплетки изоляции, вторая – тип провода, третья – тип материала для внутренней изоляции жил.

Если в маркировке кабеля на первом месте стоит буква «А», значит в это проводе жилы из серебристого металла, то есть алюминия. При отсутствии буквы «А» – в кабеле используются медные нити.

Тип провода обозначается буквами:

«К» – контрольный;
«П» – плоский;
«Ш», «У» – установочный;
«М» – монтажный;
«МГ» – монтажный с гибкой жилой.

Обозначения и расшифровка внутренней изоляции жил:

«В» или «ВР» – изоляция оплетки резиновая;
«П» – полиэтиленовая изоляция;
«Пв» – используется вулканизирующий полиэтилен;
«Пс» – применяется самозатухающий полиэтилен;
«С» – свинцовая наружная оплетка.

Изоляционный слой из резины может быть защищен поливинилхлоридной «В» оболочкой или найритовой «Н».

Образец расшифровки обозначения кабеля ВВГ 4х2,5-380. У кабеля четыре жилы из меди, каждая жила сечением 2,5 мм. Применение кабеля рассчитано на напряжение 380 В. Медные жилы изолированы оплеткой из поливинилхлорида и заключены в наружную оболочку из ПВХ.

Далее буква характеризует тип провода:

«НГ» – огнестойкий, негорючий;
«Б» – бронированный;
«LS» – при плавлении не выделяет дым.

Кабели с бронированной оболочкой целесообразно использовать в тех местах, где может возникнуть механическое повреждение.

Если в маркировке присутствует буква «Э» – это значит, что между жилами есть какой-то заполнитель. Буквенное обозначение «ОЖ» — однопроволочная жила.

Что такое кабель ВВГнг? Конструкция, маркировка и назначение

Это силовые кабели с медными жилами и поливинилхлоридной изоляцией. Предназначены для разведения электроэнергии между стационарными установками в сетях переменного напряжения до 3-х кВ.

На фото Альфакабель ВВГнг

Кабель состоит из:

двух (3-х, 4-х или 5-ти) медных монопроволочных или многопроволочных жил разного сечения;
индивидуальных изоляционных поливинилхлоридных трубок (вокруг каждой жилы) разных цветов. Цвета изоляционных трубок являются своеобразной цветовой маркировкой жил, упрощающей монтаж проводов. В материал изоляции добавлены не поддерживающие горение добавки;
наружной оболочки из поливинилхлорида.

На внешней стороне наружной оболочки наносится соответствующая маркировка продукта — группа букв ВВГнг и группы цифр, обозначающие:

В — изоляция из винилхлорида;
В — материал наружной оболочки тот же винилхлорид;
Г — без брони («голый»).
первая группа цифр — число жил в проводе;
вторая группа цифр — поперечное сечение жил в мм. кв.

Изготавливается и дополнительные модификаций — ВВГнг LS (с пониженным газо и дымовыделением), ВВГнг FRIS (обладает стойкостью к открытому огню).

Эти кабели производятся в соответствии с требованиями российского стандарта ГОСТ 31996-2012 на многих российских предприятиях.

Возможны изготовления по специальным ТУ, в которых отдельные требования завышены, остальные полностью соответствуют ГОСТ, и ТУ предприятий, где отдельные требования могут быть занижены.

Конкретные стандарты для каждой партии кабелей можно увидеть в сопроводительной документации — паспорте, этикетке или инструкции по использованию.

Достоинства

Любой из сравниваемых образцов имеет определенные преимущества и должен использоваться на основании характеристик строения для коммуникации электричества.

Для NYM характерны следующие плюсы:

определенный наполнитель обеспечивает высокую пластичность и надежность продукта;
дополнительная резиновая изоляция способствует максимальной влагозащите;
удобство при монтаже благодаря простой разделке;
легкая герметизация ввода благодаря поперечному сечению правильной окружности;
презентабельный внешний вид;
долговечность.

ВВГнг отличается:

возможность использовать разный температурный режим;
противостоит горению при групповой прокладке;
не восприимчив благодаря оболочке к воздействию ультрафиолета;
дешевле.

Советы по выбору

Отправляясь на рынок за таким кабелем, будьте осторожны, поскольку большая часть продукции, которую продавцы называют отечественным аналогом NYM-провода, является подделкой. Об этом свидетельствует отсутствие нужной маркировки

Выбирая кабель, обратите внимание на изображенный логотип и маркировку. Надежные и проверенные производители всегда наносят на изделие собственные обозначения

Уже это дает какую-никакую гарантию на то, что изготовитель не боится нести ответственность за выпущенную продукцию и уверен в ее качестве.

Продавцы-консультанты или обычные базарные торгаши могут рекомендовать вам к приобретению провода ШВВП или ПВС, заявляя, что они являются отличным аналогом NYM-кабеля. Не стоит вестись на подобные ухищрения, поскольку в случае с ШВВП и ПВС речь идет об обычных шнурах. Главная характеристика, которая отличает шнур от кабельного изделия, связана с возможностями эксплуатации. Первый зачастую подходит исключительно для коммутации бытовых приборов и техники, а второй – для подключения всей проводки и более сложного оборудования.

Обязательно выбирайте кабель с заземляющей, желто-зеленой жилой, что позволит вам обеспечить высокую безопасность при эксплуатации оборудования и домашней проводки. При выборе сечения продукции нужно руководствоваться простыми и общими правилами. Подключая системы освещения, достаточно воспользоваться проводами сечением 1,5 кв. мм, розетку или выключатели – 2,5, духовую или электрическую печь – от 4,5 кв. мм.

Несмотря на многочисленные отечественные заводы, которые пытаются произвести качественный NYM-кабель, в данном случае лучше всего отдать предпочтение зарубежным заводам из Германии, Франции или Турции. Кто знает, возможно, спустя несколько лет ситуация изменится, но пока мы вынуждены констатировать такой печальный факт. Что касается эксплуатации, то NYM подходит только для внутренней одиночной прокладки. Никаких других вариантов изделие не поддерживает: не стоит вестись на убеждения и обман продавцов!

Особенности прокладки кабеля

Несмотря на то, что в технической документации утверждается негорючесть NYM-провода, будет ошибочно полагать, что он абсолютно не подвержен возгоранию. Основное условие для соблюдения негорючести – отсутствие пучков и проложенных рядом других кабелей.

К следующей особенности кабеля этой марки можно отнести восприимчивость к ультрафиолетовому диапазону излучения, поэтому его нельзя эксплуатировать на открытом пространстве. С другой стороны, указанный выше ВВГнг имеет идентичные параметры и куда более широкую сферу применения. Он подходит как для внутренних, так и для наружных прокладок. ВВГнг можно смело использовать для ввода электрической линии со столба до дома либо при обустройстве ответвления сразу за СИП-проводом.

ГОСТ при выборе кабеля

В настоящее время главным нормативным документом, который следует учитывать при выборе типа кабеля для электропроводки, является ГОСТ 31565-2012 «Кабельные изделия. Требования пожарной безопасности.»

В этом документе есть расшифровка всех названий и буквенных обозначений кабелей, применяемых для распределения электроэнергии и которые обеспечивают необходимую пожарную безопасность — нг, LS, FRLS, LTx и другие.

В таблице 2 этого ГОСТа содержится информация о том, для каких целей необходимо использовать различные типы кабелей. В графе «Кабель без обозначений» указано назначение обычного провода ВВГ, без дополнительных свойств. Его применение допустимо только на производстве.

В квартирах и частных домах этот кабель не применяется, а при прокладке на предприятиях его в пучке необходимо для предотвращения пожара в аварийной ситуации дополнительно защищать его стальными трубами или гофрированным шлангом.

Во втором разделе данного ГОСТа рассказывается о негорючем кабеле, который обозначается дополнительными буквами НГ (ВВГнг). Этот провод может дополнительно маркироваться буквами A, B, C, D. Это обозначение указывается в скобках, а самым распространённым видом кабельной продукции является ВВГнг (А).

Эта буква показывает сопротивляемость изоляции горению. При её наличии кабель допускается прокладывать в пучке без дополнительной защиты в наружных кабельных сооружениях, но не в офисах или жилых зданиях.

И только в третьем разделе указан провод, который допускается использовать внутри жилых помещений. Это кабель с малодымящей изоляцией ВВГнг LS.

Срок службы

Расчетный срок службы кабелей ВВГ и NYM составляет не менее 30 лет.

А если будут самые обычные условия и отсутствие номинальной загрузки, то может и все 50!

Именно эти две основные марки кабеля подробно рассмотренные в статье и являются самыми пригодными и ходовыми для монтажа эл.проводки, подключения розеток, выключателей и освещения.

Есть еще одна марка отличная от двух вышеприведенных, которая в небольших количествах может вам понадобиться. Но это не кабель, а провод – ПВ-3.

Он гибкий, многожильный, его легко гнуть в малогабаритных пространствах и удобно подключать на автоматы через наконечники НШВИ. Именно поэтому его и используют при сборке электрощитов.

Ну и в конце приведем расшифровку всех значений букв в марках кабеля, которые широко применимы в наших электросетях:

Расшифровка названия

Прежде всего, расшифруем все буквы в аббревиатуре. Нередко многие задаются вопросом, что же они обозначают?

В первая

означает, что изоляция сделана из полиВинилхлоридного материала

В вторая

оболочка кабеля также выполнена из полиВинилхлоридной изоляции

кабель Голый, без какого-либо защитного бронированного покрова

Чтобы просто запомнить, электрики между собой его называют:

Винил-Винил-Голый

Некоторые марки после ВВГ имеют в названии дополнительные буковки:

расшифровывается как ”плоский”

нг

обозначает что кабель не горючий, хотя более правильно будет “не поддерживающий горение”

кабель не горючий даже при прокладке в пучках

Негорючий, по причине применения специальной изоляции, не поддерживающей горение, как основной жилы, так и внешней оболочки. При коротком замыкании такая изоляция обволакивает жилы и не дает им гореть.

Многие ошибочно рассказывают о добавлении меловой смеси в изоляцию жил данного кабеля, якобы для снижения горючести. Никакого мела там нет.

В саму изоляцию добавляют только краситель, иначе качественного изделия не получить.

Для этого жилы в процессе производства предварительно обваливают в меловой ванне. Кроме этого такая технология помогает не слипаться жилам внутри оболочки.

Помните, что свойство не гореть для кабеля, это только часть задачи. Нужно чтобы огонь затухал и не распространялись опасные продукты горения, а для этого необходимо вытеснить кислород из этой самой зоны. В ПВХ оболочке ВВГнг-LS есть хлор и другие добавки, которые и выполняют эту функцию.

Именно из-за этого, марку ВВГнг-LS в первую очередь и рекомендуют для монтажа проводки внутри дома, офиса, квартиры.

это сокращение от Low Smoke, то есть низкое дымо- и газовыделение

Основные характеристики

Рассмотрим основные технико-эксплуатационные характеристики, определяющие назначение и спецификацию ВВГ-кабеля.

Конструктивные особенности

Стандартный ВВГ состоит из нескольких токоведущих жил круглого сечением, каждая из которых имеет индивидуальный изоляционный слой из поливинилхлорида. Чтобы исключить механические повреждения всего кабеля в целом, он покрывается защитной оболочкой, изготавливаемой из идентичного материала.

Визуально определить разницу между ВВГ и ВВГнг практически нереально. Их конструкция одинаковая, но защитная оболочка у второй разновидности в меньшей степени подвержена горению независимо от обстоятельств. Таким образом, ВВГнг может использоваться не только для индивидуальной прокладки, но и при групповом монтаже.

Более принципиальными кажутся отличия между ВВГнг и ВВГнг LS. Данные виды кабеля нельзя использовать как взаимозаменяемые. Их эксплуатация возможна при строгом соответствии установленным требованиям и условиям. Строение модификации ВВГнг LS куда более сложное:

моножильные или многожильные проводники первого или второго класса, имеющие круглое или сегментное сечение;
изоляция из ПВХ, не поддерживающего горение;
скрутка из двух-пяти жил;
заполнение в виде негорючего поливинилхлоридного пластиката;
ПВХ-оболочка, выдерживающая воздействие высоких температур и открытого огня;
двухжильные кабели выпускаются с проводниками одинакового сечения;
если токоведущих жил больше, то одна из них может быть меньше по сечению (нулевой или заземляющий провод).

Вес

Вес кабеля будет отличаться в зависимости от сечения выбранной модели. В среднем масса ВВГнг протяженностью 1 км колеблется от 30 до 10 250 кг.

В таблице ниже указана зависимость веса от количества жил, номинального сечения каждой из них и наружного диаметра кабеля:

Поперечное сечение

Поперечное сечение одной жилы в кабеле ВВГ может варьироваться от 1,5 до 240 кв. мм. В продаже чаще всего можно встретить изделия, в которых данная величина не превышает 35 кв. мм. Более габаритную продукцию придется заказывать через производителя или поставщика.

Конструкция некоторых моделей подразумевает наличие нулевого или заземляющего провода. Существуют варианты, в которых вспомогательный проводник выпускается такого же сечения, что и остальные токоведущие жилы. Не реже можно найти ВВГ с заземляющим или нулевым проводом уменьшенной величины. Однако в большинстве случаев уменьшают именно «землю».

Если на защитном проводнике сечение меньше, то он помечается символами «+1» (например, ВВГ 4×3,5+1 – четыре провода по 3,5 кв. мм и один на шаг меньше – 2,5 кв. мм). Такой кабель является стандартизированным наравне с остальными.

Технические и эксплуатационные показатели

Кабель ВВГ применяется для построения электрических линий, работающих при температуре воздуха от -50 до +50 гр. Цельсия. В процессе прокладки она может быть не ниже -15. Для одножильных проводов радиус изгиба равен не менее десяти наружных диаметров изделия, многожильных – от 7,5 и выше.

Из остальных эксплуатационных параметров выделим следующие:

эксплуатационный срок – до 30 лет;
максимальная температура при продолжительном воздействии – +70 гр. Цельсия;
максимальная температура при коротком замыкании – +160 гр. Цельсия не более четырех секунд;
максимальная температура при аварийном режиме – до +80 гр. Цельсия.

Сопротивление на жилах кабеля не должно превышать значения, указанных в таблице ниже:

Номинальное сечение, кв. мм	Сопротивление одной жилы, Ом/км
1,5	12,1
2,5	7,41
4	4,61
6	3,08
10	1,83
16	1,15
25	0,77
35	0,524
50	0,387

Длительно допустимый ток

Выбирая сечения кабеля, в идеале нужно ориентироваться не на сопротивление жилы, а на величину максимально допустимого тока. Она зависит от числа жил, их сечения и выбранного способа монтажа (открытая или закрытая прокладка).

Ознакомьтесь с таблицей ниже, в которой представлена зависимость длительно допустимых токов от количества и сечения жил.

Сечение жилы, кв. мм	Длительно допустимый ток, А
одна жила	две жилы	три жилы
1,5	24	21	19
2,5	33	28	26
4	44	37	34
6	56	49	45
10	76	66	61
16	101	87	81
25	134	115	107
35	208	177	165

Провод марки ВВГ может эксплуатироваться в сетях переменного тока 600 или 1000 В.

Особенности ВВГнг-LS

Данный провод обладает специфическими характеристиками и рекомендован к групповому монтажу в отличие от NYM. Также он хорошо подходит для прокладки на открытом воздухе. По сути данная марка провода – это аналог NYM, но с менее качественной начинкой. У этого проводника, в отличие от европейского аналога, имеется свойство не распространять горение при воздействии критических температур

Также при возгорании практически не выделяется дым и газ, что немаловажно. Кроме того, цена проводника примерно на 15-20% меньше

Учитывая эту приятную особенность вопрос что лучше NYM или ВВГнг-LS в данном случае попросту отпадает.

Силовой кабель ВВГнг-LS не рекомендован к монтажу ниже -30 градусов Цельсия. Благоприятная температура должна быть не менее -15, а комфортная рабочая не должна превышать +50 градусов. В аварийном режиме недолгое время допускается эксплуатация при +70.

Производители NYM

Кабель NYM производится на зарубежных и отечественных предприятиях. Наиболее популярными в нашей стране являются следующие заводы:

«Севкабель»;
«Технотон»;
«Конкорд»;
«Псковкабель»;
«Камкабель».

Любая продукция этих предприятий проходит все необходимые этапы сертификации в соответствии с международными стандартами качества. По зарубежным фирмам выделим немецкие TKD Kabel, Lapp Kabel и Helukabel, французскую Nexans и турецкие из Denizli Cable.

NYM хранится и транспортируется в специальных бухтах или барабанах, диаметр которых может быть в восемь раз больше толщины самого кабеля. В процессе хранения лучше использовать труднодоступное и закрытое место, минимальная температура которого не ниже -15 гр. Цельсия. Также обязательно исключите прямое попадание прямых лучей солнца.

Кабель NYM отличия

Следующая марка пригодная для монтажа проводки внутри помещений – кабель NYM. Это обозначение международное и пришло к нам из Германии.

Буква N (Normenleitung) означает соответствие немецкому стандарту VDE – союз немецких электриков. Y (Isolierung der Adem aus Polyvinylchlorid) – материал изоляции жил поливинилхлорид, также как и у ВВГ. M (Mantelleitung) – монтажный кабель c защитной оболочкой для прокладки внутри зданий и сооружений

Также встречаются похожие названия НУМ и NUM. Это вовсе не подделки, как может показаться на первый взгляд. Их выпускают те же заводы по своим техусловиям, но уже без сертификата VDE.

Технические параметры:

NYM можно назвать зарубежным аналогом ВВГнг, хотя более близка к нему другая марка – ВВГз. ”З” – это заполнитель.

Критерии грамотного выбора

Залогом бесперебойной работы домашней магистрали электрической системы является качество комплектующих. А потому на этапе их приобретения одна из ключевых задач – выбрать кабель надлежащего качества.

Производители всегда указывают, из каких металлов выполнены жилы и какие материалы входят в состав оплетки изоляции; эти параметры обозначены в маркировке кабеля

Чтобы сориентироваться при выборе подходящего кабеля, нужно внимательно изучить маркировку изделия. На кабеле должны быть указаны: марка, название производителя и соответствие ГОСТу либо же техническим условиям. Величина сечения и марка кабеля должны с равным интервалом повторяться по всей длине наружной оплетки изделия.

Маркировка любого электрокабеля представлена числами и тремя буквами.

Первая цифра числового обозначения определяет количество жил, вторая цифра – площадь сечения каждой из них, третья – расчетное напряжение сети. Остальные цифры указывают на класс гибкости шнура. Первая буква определяет тип материала, задействованного при создании верхней оплетки изоляции.

Если перед вами изделие, в маркировке которого на первом месте стоит буква «А», это значит, что жилы выполнены из серебристого металла – алюминия; если такая буква отсутствует – нити произведены из меди

Вторая буква указывает на тип провода:

«К» – контрольный;
«П» – плоский;
«М» – монтажный;
«Ш» или «У» – установочный;
«Мг» – монтажный с гибкой жилой.

Третья буква маркировки определяет материал, применимый для внутренней изоляции жил.

Варианты ее обозначения и расшифровки:

«П» – изоляция сделана из полиэтилена;
«В» или «ВР» – оплетка выполнена из резины;
«Пв» – применен вулканизирующий полиэтилен;
«Пс» – использован самозатухающий полиэтилен;
«С» – наружная оплетка сделана из свинца;

Резиновая изоляция может быть защищена найритовой оболочкой «Н» или поливинилхлоридной «В».

Пример расшифровки обозначения: ВВГ 4х2,5-380 – кабель с четырьмя медными жилами, имеющими площадь сечения 2,5 мм, рассчитанными на напряжение в 380 В, изолированными ПВХ оплеткой и заключенными в наружную ПВХ оболочку

Следующая буква обозначает тип кабеля: «НГ» – негорючий и огнестойкий, «Б» – бронированный, «LS» – не выделяет дым при плавлении. Изделия с бронированной оболочкой применяют там, где есть возможность механических повреждений.

Наличие в маркировке буквы «Э» сообщает, что между жилами присутствует наполнитель. Буквосочетание «ОЖ» показывает, что это однопроволочная жила.

NYM – уверенность на долгие годы

Это немецкий аналог кабеля ВВГ. Только изготовлен он в соответствии с немецким стандартом DIN VDE Normenleitung. Отличается высокой надежностью, безопасностью и долгим сроком службы – до 40 лет. Его чаще всего выбирают для монтажа в квартирах, коттеджах, офисных зданиях, коммерческих и производственных помещениях. Многие производители предлагают морозостойкие кабели, температура эксплуатации которых может достигать -50 °С. Поэтому они подходят для монтажа в неотапливаемых помещениях. Также оболочка NYM не боится ультрафиолетового излучения в отличие от ВВГ – можно монтировать кабель там, куда попадают прямые солнечные лучи. А еще его легко разделывать без специального инструмента, что по достоинству оценили электрики.

Разбираемся с маркировкой

N (normenleitung) – изготовлен по стандарту VDE
Y (ysolationsschicht) – изоляция из поливинилхлорида
M (mantelleitung) – есть наружная оболочка

Кабель такого типа может иметь от 1 до 7 жил из меди. Сечение может достигать 6 кв. мм. Вы можете найти изделие с маркировкой ls (low smoke), что означает пониженное дымообразование при нагреве. Буква J показывает наличие защитной заземляющей жилы желто-зеленого цвета. Если после названия нет буквы или стоит буква О, это значит отсутствие заземляющей жилы.

Итоги сравнения

Резюмируя сравнительный анализ характеристик кабелей, показывающий, в чем разница между ВВГнг и NYM, можно выделить отдельные положительные отличия каждой из этих марок.

Преимущества NYM:

повышенная пластичность и механическая прочность, обусловленная наличием специального заполнителя;
улучшенная сопротивляемость влаге благодаря дополнительному слою резиновой изоляции;
более легкая разделка и монтаж;
поперечное сечение в виде правильной окружности позволяет легко герметизировать кабельный ввод там, где этого требует характеристика помещения;
более эстетичный внешний вид;
более длительный срок эксплуатации.

Преимущества ВВГнг:

более широкий заявленный диапазон температуры эксплуатации;
не поддерживает горение при групповой прокладке;
считается, что оболочка изделия этой марки более устойчива к воздействию ультрафиолетовых лучей;
более низкая цена.

Учитывая приведенные характеристики двух популярных марок кабеля, можно решить, что лучше в той или иной ситуации.

При выборе проводов для скрытой проводки в квартире, следует учесть, что NYM, ввиду его высокой пластичности, легче укладывать в подготовленные пазы. Наличие дополнительного изоляционного слоя из резины делает этот продукт невосприимчивым к затоплениям. Это обстоятельство определяет, что лучше для внутренней скрытой проводки выбрать именно этот кабель. Особенно актуально это для помещений с повышенной влажностью – ванная комната, туалет, кухня.

Выбирая кабель для проводки в деревянном доме, а также в каркасном доме, следует помнить, что при прокладке скрытой проводки в стенах из горючего материала, монтаж производится в металлических трубах, как показано на фото ниже:

При планировании открытого монтажа электропроводки, сравнение характеристик показывает, что лучше выбрать для этой цели ВВГнг, ввиду его большей устойчивости к ультрафиолетовому излучению. При возникновении пожара в закрытых помещениях лучше проявляет себя ВВГнг-ls, практически не выделяющий ядовитый дым.

В тех случаях, когда отличие технических свойств проводниковых продуктов не играет определяющей роли, вопрос «что выбрать?» может быть решен в пользу более дешевого продукта. Кабель NYM дороже, чем ВВГнг на 10 – 15 процентов.

Решая, что лучше: ВВГнг или NYM, следует учитывать еще одно обстоятельство. Кабель NYM, выпускаемый некоторыми российскими предприятиями, очень часто не отвечает требованиям немецкого стандарта. Соответственно, и заявленные технические характеристики отличаются от реальных параметров. Нередко встречаются отзывы покупателей такой продукции, содержащие информацию об откровенном браке. Из сказанного следует, что выбрать производителя кабельной продукции – одна из самых важных задач, возникающих в процессе ремонта или реконструкции электропроводки. Лучшие производителя кабеля были описаны нами в отдельной статье.

Напоследок рекомендуем просмотреть видео, на котором наглядно демонстрируется сравнение NYM и ВВГнг-LS:

Будет полезно прочитать:

Как сделать скрытую проводку в деревянном доме
Как выбрать кабель для электропроводки
Лучшие производители розеток и выключателей

Выводы

Попробуем выделить яркие достоинства каждого производителя. Плюсы NYM:

Специальный заполнитель делает провода весьма прочными, благодаря пластичности, они защищены от повреждений;
Никаких проблем с разделкой и монтажом;
Эстетическая привлекательность и длинный эксплуатационный период.

Плюсы ВВГнг:

Возможность эксплуатации в более расширенном температурном диапазоне;
Благодаря плотно оболочке, проявляется устойчивость к УФ-лучам;
Демократичная стоимость.

Можно отметить, что более предпочтительным является ВВГнг — ведь про его аналог есть много отзывов, свидетельствующих о сомнительном качестве продукции. Но в целом, следует учитывать будущие эксплуатационные условия, чтобы точно не ошибиться с выбором.

Выводы

Электрокабели, представленные на строительном рынке имеют большой разброс цен. Но на электропроводке не стоит экономить. Потому как дешевые изделия говорят о том, что при изготовлении кабеля были применены низкокачественные материалы, или провод имеет сечение меньше, чем указано в маркировке.

Покупая товары китайского производства, нужно быть готовым к тому, что в их составе не медные провода, а омедненные алюминиевые. Это делается для того, чтобы сэкономить и уменьшить расходы на производство. Внешне их практически невозможно отличить от медных изделий, но характеристики у них различаются.
