Счетчик газа: устройство и принцип работы

Выгодна ли установка квартиросъемщикам

Подключать счетчики выгодно тем, у кого имеется котел либо колонка. Владельцам помещений, где размещена одна плита, ставить счетчик бессмысленно.

Поставить устройство обходится примерно 5000 руб. и выше. Конечная цена зависит от организаций, выпускающих электронные измерители, и от фирм, занимающихся их монтажом. Кроме того, следует прибавить некоторую сумму на другие услуги, которые обязательно предложит мастер.

Цена за кубометр топлива, в среднем, составляет 5,5 рубля. Семья, состоящая из 4-х человек, заплатит за один месяц 220 р., а по счетчику им придется потратить на газ всего 44 р. Согласно этим расчетам, сумма экономии составит 176 руб. в месяц.

Теперь можно подсчитать, через какое время подключенный прибор окупится. Для этого требуется разделить расходы на установку (5000 руб.) на сумму ежемесячной экономии (176 руб.). В результате получится 28,4 месяца, что равняется 2-м годам и 4,5 месяцам. Экономия для семьи в количестве свыше 3 человек видна невооруженным глазом.

Экономическая целесообразность

Для примера рассмотрим два варианта:

1. Квартиры, имеющие только газовую плиту.

Как уже было сказано, установка счетчиков на газ (закон № 261) в этом случае необязательна, но, может быть, это действительно выгодно? Считаем.

Среднестатистическая семья из 3 человек проживает в квартире с централизованным горячим водоснабжением, отоплением и без счетчика на газ. Норма потребления в этом случае составляет 10 м 3 /чел. При тарифе 4,50 за м 3 семья будет платить 135 руб./месяц. Если установить прибор учета, то окажется, что жильцы в среднем потребляет в месяц не более 5–6 кубометров газа, а значит, платить придется примерно вполовину меньше, то есть около 70 рублей, и это в самом крайнем случае, а на практике обычно выходит гораздо меньше. Однако если подсчитать все расходы на покупку и установку счетчика, то можно увидеть, что окупится он лет через восемь — десять. Но тут есть еще один нюанс: если в вашей квартире проживает 3 человека, а прописаны, к примеру, семеро, то экономия может оказаться очень существенной.

2. Квартира, оборудованная плитой и колонкой.

Чтобы сравнение было наиболее точным, возьмем ту же самую семью из трех человек. Норма использования газа в такой ситуации – 24,5 м 3 /чел. При той же условной стоимости кубометра голубого топлива имеем:

24,5 х 4,50 х 3 = 330,75 руб.

Исходя из практики, можно сказать, что на самом деле в таких домах по счетчику «набегает» значительно больше норматива, особенно в зимний период. Так что многие потребители, установившие счетчики, остались недовольны такой ситуацией: с установкой прибора учета им приходится платить больше — около 400-450 рублей. Но и тут есть своя особенность: дело в том, что колонка и котел используются лишь несколько месяцев в году, а в летний период плата за газ с использованием счетчика становится мизерной. Таким образом, общая сумма за год все равно выйдет гораздо меньше нормативной.

Как устроены жидкостные счётчики газа

Одной из самых любопытных разновидностей расходомеров являются жидкостные счётчики газа. Их главным достоинством является исключительная точность определения объёмов расходуемого газа.

Однако, по причине того, что эти счётчики имеют очень сложную конструкцию и требуют качественного обслуживания, с данными приборами обычно работают в лабораториях.

Свои функции жидкостные газовые счётчики осуществляют по принципу выталкивания с определённой скоростью субстанций газа, разделённых на конкретные порции, прямиком из субстанции с жидкой консистенцией (дистиллированная вода). Порции, над которыми осуществляется действие (выталкивание субстанции газа из жидкости), определяются при использовании лопатообразного вала, имеющего специальную форму.

Обязанности владельца жилья

В соответствии с действующим российским законодательством, на собственника недвижимости возложены следующие обязательства:

Собственники жилья имеют право и на бесплатную установку счётчиков. Условия для этого следующие:

  • Полное погашение коммунальной задолженности, за все предоставляемые услуги, а не только за газ;
  • Приобретение нужного учётного прибора, исправного и пригодного для использования;
  • Подготовка места для дальнейшей установки;
  • Подача соответствующего или ЖЕК;
  • Присутствие дома в назначенное время для монтажа прибора.

Это интересно: Как выбрать грунтовку для стен под покраску — рассмотрим вместе

Устройство бытового газового счетчика

Существует множество моделей газовых счетчиков, которые различаются по своим габаритам, принципу работы, дизайну, назначению и другим критериям.

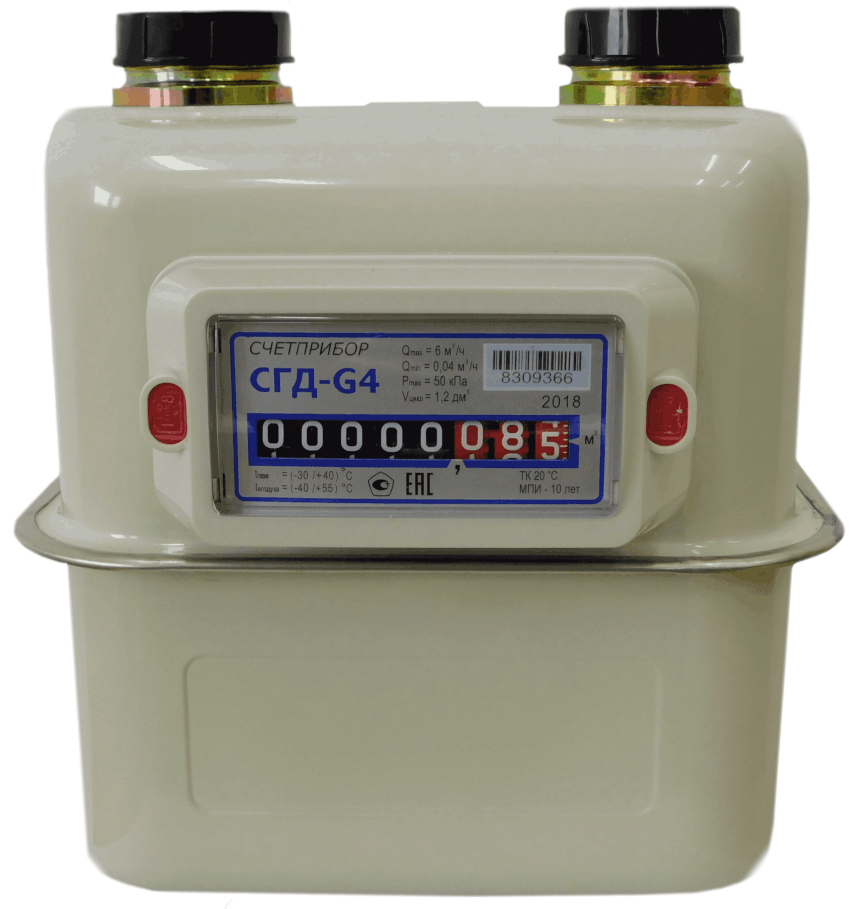

В быту чаще всего применяются аппараты мембранного типа, которые также называют диафрагменными или камерными. Этот вид счетчика был изобретен в Великобритании еще в конце XIX столетия и с тех пор успешно используется.

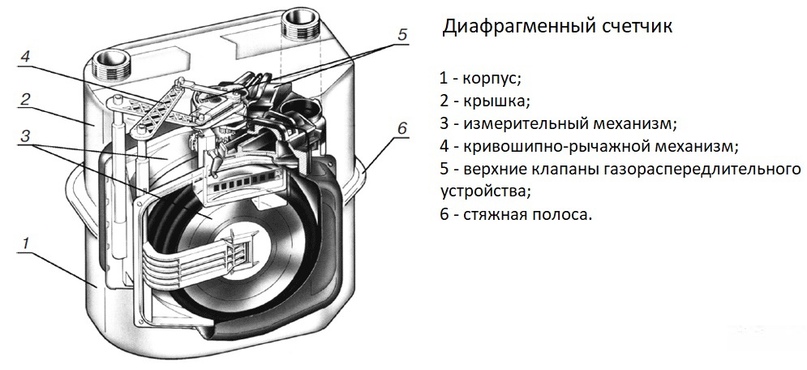

Схематичное устройство мембранного газового счетчика. Основные внутренние механизмы изготовляются из современных полимеров, обладающих высокой устойчивостью к газовому потоку

Для таких приборов характерна невысокая стоимость, достаточная прочность и долговечность. К числу недостатков можно отнести невысокую, но все же достаточную для бытовых целей пропускную способность и довольно крупный размер.

Подобные счетчики на природный газ состоят из нескольких отсеков, которые отделены друг от друга поочередно открывающимися створками. При этом каждый элемент связан со специальным крестообразным механизмом.

Из специального патрубка газ попадает в прибор, где под воздействием силы вытеснения он передвигается из одного отсека в другой. Процесс происходит циклично, постоянно повторяясь

Вкратце процесс функционирования схематично можно представить так:

  • Первоначально газ заходит в первый отсек: его переполнение вызывает деформацию диафрагмы.
  • Последняя приводит в движение створки устройства, которые начинают приоткрываться по очереди, позволяя определенному объему газа проникнуть в следующую камеру. Сразу же после освобождения предыдущего отсека створка плотно закрывается.
  • Передвижение створок, пропускающих очередную порцию газообразного топлива, дает механический импульс, который приводит в движении и сам перекрестный механизм.
  • Под его воздействием начинается вращение специального приспособления «звездочки», которая и позволяет вычислять, какой объем газового потока прошел через систему.

Показания такого счетчика достаточно точны.

Это интересно: Электрический котел для отопления частного дома, цены и виды: рассматриваем в общих чертах

Что следует знать об эксплуатации и обслуживании прибора

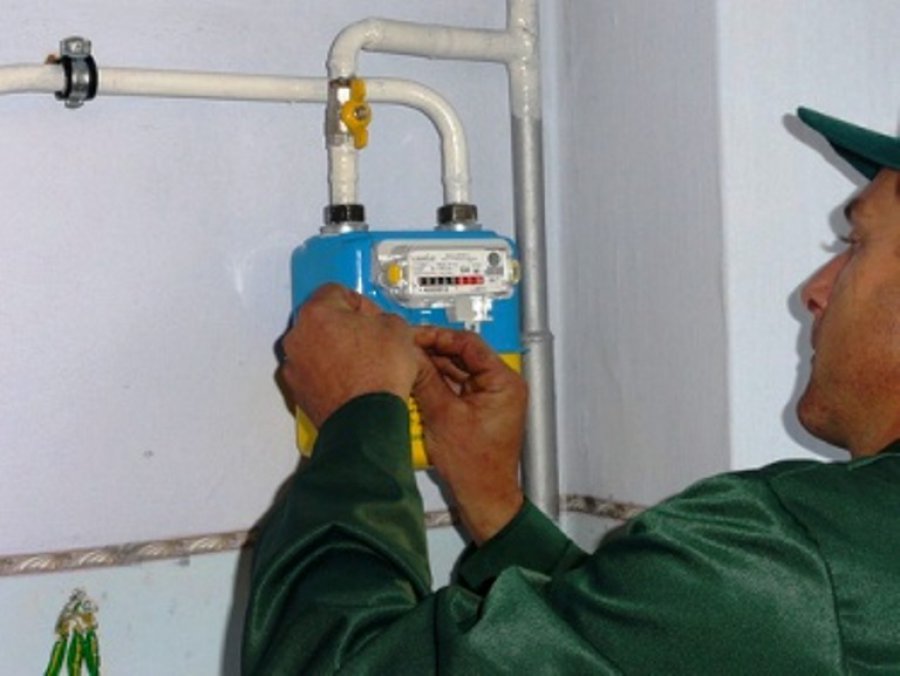

Установку прибора учета в доме должна производить газовая компания, осуществляющая поставку ресурса пользователю. Платит за это собственник квартиры. Самостоятельный монтаж не только достаточно опасен, но также нередко приводит к выписыванию штрафов со стороны поставщика. Мастер газовой компании после установки газометра монтирует пломбу. Только тогда прибор учета может быть допущен к эксплуатации.

Пломба на измерителе расхода газа

В период эксплуатации прибора важно следить за его исправностью и целостностью пломбы. Если пломба получит повреждения или сам счетчик перестанет правильно работать, со стороны газовой компании будет выставлен счет за поставленные ресурсы по нормативам с момента последней официальной поверки

Предотвратить чрезмерные расходы можно при оперативном обращении к компании и объяснении причин неисправности.

На что обращать внимание при покупке

При покупке измерителя расхода газа необходимо заранее изучить все описанные характеристики приборов, учитывая специфику эксплуатации. Аппараты разных типов обладают некоторыми особенностями, которые стоит учитывать.

Особенно важно обращать внимание на пропускную способность. Она обозначается маркировками по типу G и цифра. Например, вариант G4 применяют для тех сетей, в которых к газовой трубе подключена плита или колонка

А вариант G6 чаще монтируют в частных домах с автономным отоплением

Например, вариант G4 применяют для тех сетей, в которых к газовой трубе подключена плита или колонка. А вариант G6 чаще монтируют в частных домах с автономным отоплением.

Периодичность поверки

Периодичность поверки газометра определяется производителем прибора и указывается в техническом паспорте. При этом место установки (квартира или дом) на срок никак не влияют.

На деле собственнику частного дома рекомендуется осуществлять поверку несколько чаще, поскольку влияние со стороны окружающей среды способно уменьшить ресурс. Если есть даже малейшие подозрения на неправильную работу, надо обратиться в газовую службу с просьбой провести внеочередную поверку.

Счетчик газа — как выбрать прибор для учета расхода газа и каких типов они бывают

товары, магазин, заказ, каталог, доставка, фильтры, корзину, найдено, акции, москва, новая, краны, возврат, регистрация, показать, датчики, клапана, воды, скидки, купить, сортировать, котлы, вход, заказать, диафрагменный, категории, подводка, сигнализаторы, комплекты

Особенности монтажа


Выполняют установку только сотрудники газовой компании. Однако потребителю тоже стоит знать основные требования к монтажу:

  • По правилам температура подаваемого газа должна находиться в пределах от -20 до +60 С. На деле чем меньше разброс, тем лучше. Если речь идет о загородном доме, нарезные газовые трубы стоит теплоизолировать.
  • Устанавливают расходомер на высоте не менее 1,6 м. До отопительных приборов, влияющих на работу измерителя, сохраняется дистанция от 0,8 до 1 м.
  • Помещение, в котором монтируется счетчик, должно хорошо проветриваться.
  • В многоквартирном доме перед установкой отключают подачу газа во всем подъезде. На подводящих газопроводах закрывают запорную арматуру.

Проверка

До того как газовый счетчик будет установлен, его необходимо проверить. Подлежит проверке он и после ремонта. Во время использования прибор учета подвергается периодической проверке. Это позволяет сохранять качество эксплуатации счетчика долгое время.

Важно! Владелец счетчика отвечает за его сохранность и исправную работу

Паспорт устройства определяет, когда его следует проверять на работоспособность. Пригодность изделия подтверждается специальным оттиском. В документации должна стоять подпись проверяющего и дата проверки. После завершения межповерочного срока работоспособность устройства вновь оценивают.

Важно! Газовый счетчик после истечения срока давности проверки может допускать определенные неточности при учете объема потребляемого газа

Согласно правилам поставки, чтобы обеспечить бытовые потребности абонентов, объем потребленного газа устанавливается по показаниям счетчика. Однако при этом необходимо соблюсти обязательное условие с момента прошлой проверки не должен истечь определенный срок. К примеру, для газовых счетчиков G4 межпроверочный интервал составляет 10 лет.

По результатам проверки специалисты могут подтвердить пригодность прибора учета для дальнейшей эксплуатации. Бывает, что устройство учета имеет серьезную неисправность, что исключает возможность его дальнейшей эксплуатации. В этом случае потребителю направляется извещение – что прибор не пригоден для установки.

В течение пяти рабочих суток с момента подачи заявления на опломбировку нового прибора поставщик обязуется поставить оттиск. Первичный монтаж пломбы выполняется за счет поставщика. Все остальные расходы должен оплатить сам абонент.

Когда специалист закончит выполнять опломбировку, он заполняется специальный документ – акт опломбировки. В нем должна быть указана дата работ. С этого момента расчет платы за используемый газ производится по данным устройства учета.

В случае нахождения дефектов газового счетчика следует провести внеочередную проверку. Данные, которые с него снимаются, являются недействительными. Если абонентом используется непроверенное устройство, плата за газ начисляется в соответствии с нормативами. Особой популярностью у потребителей пользуются газовые счетчики G6.

Внимание! Поставщик не обязан предупреждать потребителя о том, что срока проверки устройства учета истекает. Это не предусмотрено законодательством

Учитывая такие особенности установки, эксплуатации и проверки устройств для учета потребляемого газа, можно следить за своевременностью выполнения различных операций по их обслуживанию.

Преимущества и недостатки установки

Выгодно ли ставить счетчик? Потребительские нормативы рассчитывают 10 кубометров газа на одного человека в месяц. Семья из 4 человек оплачивает 40 куб. м. природного топлива в месяц. Реальные расходы значительно меньше. На количество используемого газа влияет ряд факторов:

  • как часто собственники находятся дома;
  • сколько людей реально живет в квартире;
  • температура воздуха в доме;
  • насколько активно владельцы пользуются газом;
  • используются ли дополнительные приборы обогрева и т. д.

Если в квартире прописано, например, 3 человека, а фактически проживает 1, счетчик однозначно нужен. Потребителю не придется переплачивать в 3 раза.

В частном доме потребляют больше газа. Необходим мощный прибор. Для установки на улице нужен счетчик с термокорректором. Такая процедура обходится дороже – примерно 10 000 рублей. Однако экономия будет больше. Если площадь дома превышает 100 кв. м, измеритель сэкономит порядка 45 000 рублей в год.

Преимущества установки газового счетчика:

  • экономия средств (до 30 % в месяц);
  • безопасное потребление газа;
  • владельцы газомеров могут не спрашивать разрешение на автономное отопление у газовых служб.

Недостатки:

  • затраты на приобретение и монтаж оборудования непосильны для многих граждан;
  • газомеры нуждаются в профилактическом осмотре (регулярность проверок указана в техпаспорте, обычно 1 раз в 5 лет);
  • многие счетчики характеризуются повышенным уровнем шума.

В помещениях с газовыми плитами лучше использовать электронные устройства.

Как рассчитывается плата за газ, если газовый счетчик неисправен

Владельцу квартиры или частного дома следует знать, что после демонтажа устройства учета плата осуществляется, исходя из среднемесячного потребления. Расчет выполняется по среднему потреблению газа. Для расчета берутся показания прибора за последний год.

Если счетчик не проработал года, то в расчет принимаются показания устройства за фактический период работы. Но существуют ограничения.

Начисления по среднему потреблению производят в течение трех месяцев. После чего оплата начисляется в соответствии с нормативами потребления газа. [elementor-template > [elementor-template > [elementor-template > [elementor-template >

Источник

Распространенные причины

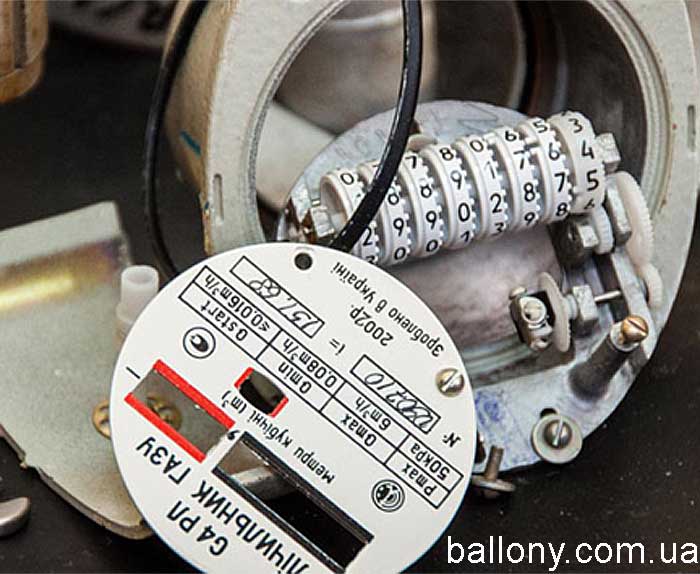

Что случилось, если исчезли показания на экране счетчика? Это самый актуальный вопрос в подобной ситуации. Как правило, причины определяет и устраняет мастер. Самые популярные из них таковы:

  1. Было монтировано бракованное изделие. Неполадки образуются через 2-3 месяца, в некоторых случаях и через 2-3 недели после самой установки.
  2. На приборе окислились и разъединились провода.
  3. Замёрз крутящийся механический механизм. Такая проблема актуально для помещений с низкими температурами и в ситуациях, когда счётчик постоянно находится рядом с открытым окном или внешней стеной.

На практике, если газовый счетчик не показывает показания, причиной номер один считается севшая батарейка.

Область применения тахометрических турбинных расходомеров газа

В основном, тахометрические турбинные счетчики

представлены промышленными моделями, которые предназначены для учета больших объемов потребления газа, но встречаются и коммунально-бытовые устройства, успешно используемые для учета расхода топлива в многоквартирных домах. Отличительной особенностью можно считать широкий диапазон работы и возможность использования при высоком давлении

Но, надо принимать во внимание, что их эксплуатация возможна только при наличии внешнего источника электропитания

По своей конструкции, турбинный счетчик газа тахометрического типа представляет собой изделие с цилиндрическим корпусом. Обязательным элементом является и струйный выпрямитель, расположенный возле входа и, конечно, рабочий механизм – турбина, представляющая собой вал с подшипниковыми узлами. Для обеспечения работы подшипников и защиты их от пересыхания имеется насосное устройство, отвечающее за подачу смазки.

Принцип работы основан на простом подсчете оборотов вала турбины происходящее под давлением проходящего через устройство газа. При этом число оборотов является пропорциональным к объему прокаченного топлива. В зависимости от модели, турбинные счетчики могут оснащаться счетным устройством механического или электронного типа.

Преимуществами этого вида приборов учета можно считать:

  • высокую надежность;
  • большой эксплуатационный ресурс;
  • возможность оснащения устройств системами для автоматической передачи данных;
  • наличие (в некоторых моделях) датчиков температуры и давления газа;
  • непритязательность к качеству топлива;
  • отсутствие шума во время работы;
  • большой ассортимент изделий, отличающихся как пропускной способностью, так размерами и ценой.

Существенными недостатками можно считать получение измерений с погрешностью, но справедливости ради нужно обозначить, что такая ситуация характерна при условии эксплуатации прибора в прерывистом режиме, то есть с частыми остановками.

Стоимость газового счетчика для частного дома

Перед установкой прибора учета каждый потребитель задается вопросом о том, сколько стоит газовый счетчик для частного дома. Чтобы получить ответ, просто посмотреть цифровые значения цен в каталогах торгующих компаний будет недостаточно. Необходимо понять принцип работы учетных приборов, сопоставить различные варианты, познакомиться с мнениями опытных пользователей и только после этого оценивать стоимость того или иного прибора.

Средняя цена бытовых газовых счетчиков варьируется в пределах 2000-3000 руб.

Средний уровень цен бытовых газовых счетчиков составляет 2000-3000 руб.

Это мембранные модели отечественного производства с механическим способом подсчета и номинальной пропускной способностью до 6 м³/ч.

Например, газомер ВК G4 стоит 2200 руб.; прибор ВК G4Т имеет цену 3400 руб., где «Т» означает наличие механизма температурной компенсации.

Цена на «умные» счетчики достигает 10000 руб.

На стоимость счетчика газа влияет пропускная способность и механизм подсчета

На увеличение стоимости прибора газа, помимо особенностей механизма учета, в большой степени влияет пропускная способность прибора: чем она больше, тем выше цена счетчика.

Популярные модели газовых счетчиков для частного дома

Популярными становятся модели, которые хорошо себя зарекомендовали в процессе эксплуатации. Довольно часто даже цена уходит на второй план. Если же оба показателя устраивают потребителя, спрос активно возрастает.

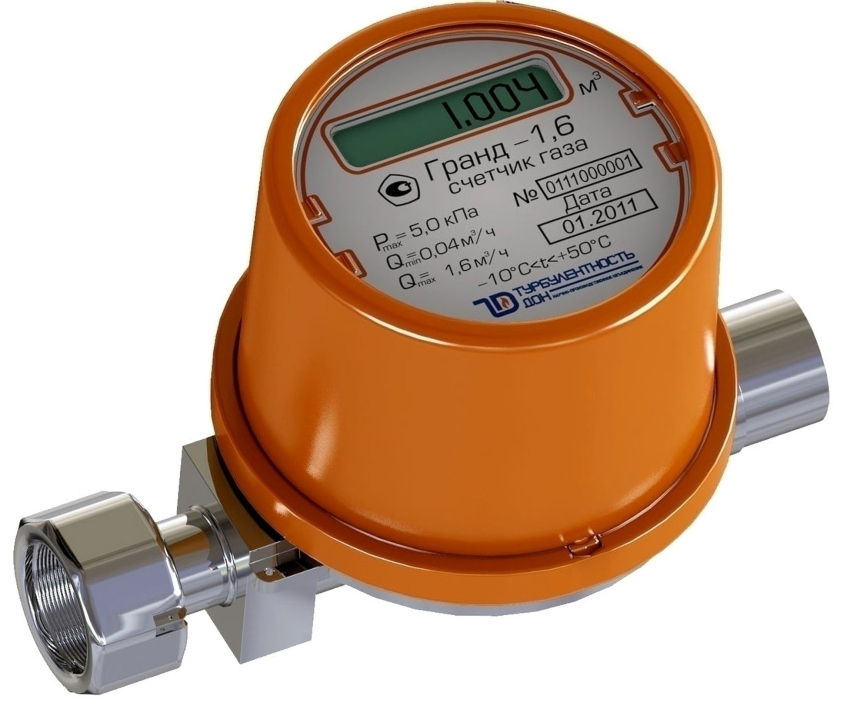

Именно к таким приборам следует отнести счетчики «Гранд». Они могут иметь разную пропускную способность. Отличительными характеристиками данных приборов являются:

  • небольшие размеры;
  • энергетическая независимость;
  • несложный монтаж;
  • устойчивость к температурам и загрязнениям;
  • точность показаний;
  • большой гарантийный срок (12 лет).

Популярными у потребителей становятся те модели, которые хорошо себя зарекомендовали

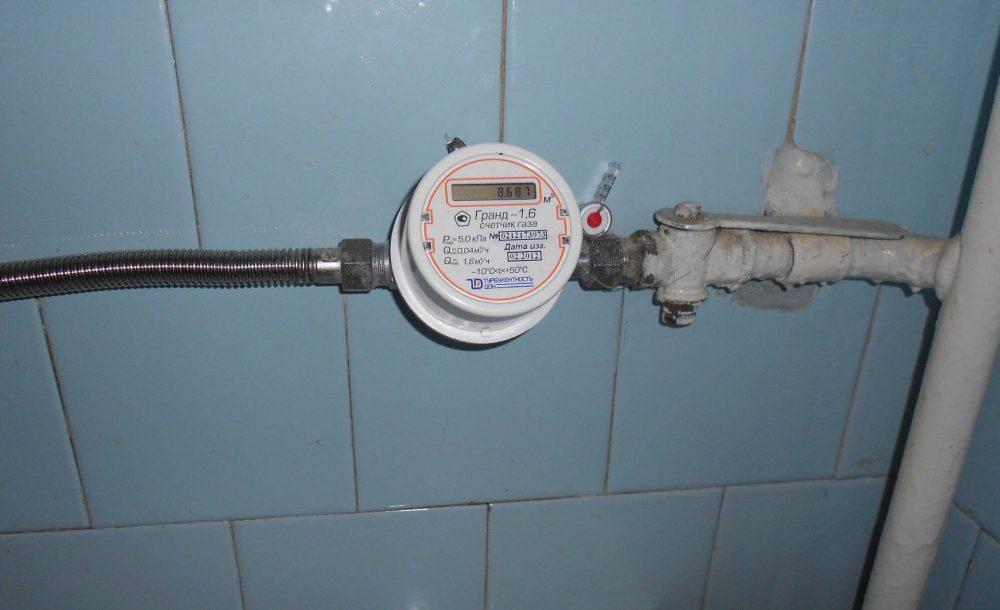

Электронные счетчики «Гранд» очень редко выходят из строя. Монтировать их можно как в вертикальном, так и в горизонтальном положениях.

Одними из лучших газовых счетчиков для частного дома являются также газомеры «Бетар». Модели имеют довольно высокий технический уровень, многие дополнены функцией теплокоррекции. Приборы малогабаритные, устанавливаться могут как в вертикальной, так и в горизонтальной плоскости. Среди модельного ряда – аппараты с дистанционным управлением, которые можно подключать к автономной системе «Умный дом».

Газовый счетчик: какой лучше для частного дома

При выборе газового счетчика для частного дома необходимо учитывать следующие показатели:

  • количество единиц газового оборудования;
  • состав семьи;
  • место установки счетчика.

Приступать к выбору газового счетчика для частного дома, нужно после определения его месторасположения

От количества потребителей и видов установленных газовых приборов зависит объем использованного газа. При условиях размещения в доме только колонки и газовой печки вполне достаточно счетчика с пропускной способностью до 2,5 м³/ч. Стоит выбирать счетные приборы с маркировкой G-1,6. Если отопление в доме тоже газовое, подойдет счетчик G-4 или G-6.

Перед тем как выбрать газовый счетчик для частного дома, нужно определить его месторасположение. При наружном навешивании усиливается влияние температур, диапазон должен быть -40 – +50 °С. Следовательно, необходимо внимательно изучить паспортные данные перед приобретением прибора

Немаловажной опцией для газового счетчика уличного размещения является терморегуляция. Встроенная функция избавит от необходимости использовать при расчетах оплаты дополнительный коэффициент

Сломался газовый счетчик: как действовать, чтобы вам не выставили квитанцию с завышенными ценами?

На практике, подобные судебные разбирательства не всегда заканчиваются в пользу потребителя. Бывали случаи, когда потребитель не мог в суде доказать то, что он первым проинформировал газовую службу.

Допустим, владелец счетчика подозревает, что прибор не исправен. Он делает телефонный звонок в соответствующую службу, но проверяющий не является по вызову. Неисправность кажется незначительной: запаха газа нет, в большую сторону показания не насчитываются. И проблема откладывается на потом.

А потом проверяющий является с визитом, включает котёл и фиксирует, что счетчик выдает неверную динамику в показаниях. В дальнейшем инспектор составляется акт о некорректной работе счетчика и выписывает квитанцию о перерасчете суммы за газ за последние 6 месяцев потребления.

Не все идут в суд т.к. результат заранее не очевиден. Надо будет доказать факт обращения, а это не всегда представляется возможным. А обслуживающая организация способна предъявить документацию о том, что поверка шла по плану. Мы же прекрасно понимаем, что сделать внутренние документы задним числом не проблема.

Каков же вывод? По практике подобных спорных ситуаций можно сделать вывод, что газовики находятся в более выигрышном положении, нежели рядовой потребитель. Потому как именно владельцу неисправного прибора предстоит доказывать факт обращения.

Вот перечень дельных советов, которыми стоит воспользоваться в подобной ситуации:

  • Посмотрите на квитанцию об оплате. Там написаны реквизиты юр. лица, которое получает платеж. Именно в эту фирму надо сообщать о сломанном счетчике, а не куда-то еще.
  • Всегда регистрируйте ваше обращение. Лучше всего подавать его в письменной форме и опять же в письменной форме получать уведомление о вручении. То есть взять два экземпляра и один оставить себе с отметкой о вручении.
  • Во время визита к вам проверяющего необходимо выяснить причину его появления.

Выбор газового счетчика

Ответив положительно на вопрос о том, надо ли устанавливать счетчики на газ, потребитель часто сталкивается с еще одной непростой задачей: как правильно выбрать прибор учета?

Прежде всего, счетчик должен обязательно иметь сертификат качества, а его продажу могут осуществлять только те фирмы, что имеют специальное разрешение

Не стесняйтесь спросить продавца о наличии таких документов и внимательно их изучите.

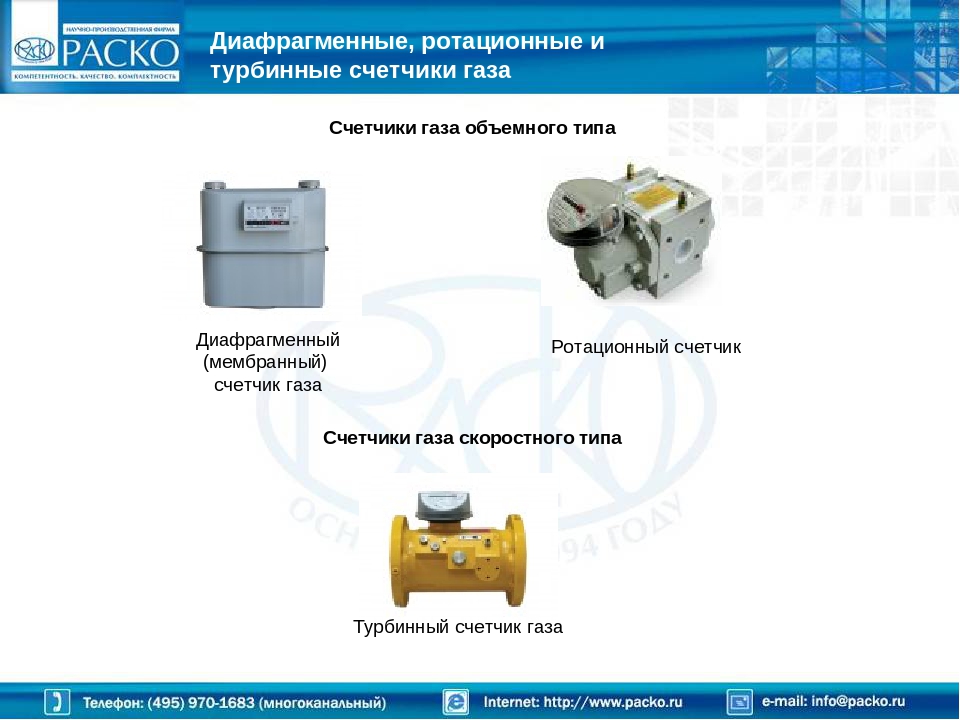

Все счетчики делятся на мембранные и роторные
Вторые немного дешевле, но предпочтение лучше отдавать все же первым — они более надежны, не пропускают газ и ведут более точный учет.
При выборе счетчика обратите внимание на направление газового потока — справа налево или наоборот — это зависит от расположения газовой трубы у вас в доме.
Выбирать счетчик нужно, опираясь на то, какие газовые приборы есть у вас в доме: если в наличии имеется только плита, вам подойдет один прибор, а для колонки и котла нужен другой.
Поскольку очень важно выбрать хороший и качественный прибор, перед покупкой лучше всего проконсультироваться с несколькими специалистами и подобрать наиболее подходящий вариант.

Кто за это будет платить и когда?

В настоящее время установка умного газового счетчика носит добровольный характер. Однако по планам правительства РФ к 2020 году такие приборы должны стоять в каждой квартире. Отсюда возникает вопрос, кто за это будет платить? Как уже я писал выше, одно такое устройство стоит около 5 тысяч рублей. Если данное приобретение будет осуществлять государство, то такая модернизация выльется в 130 миллиардов рублей из государственного бюджета. Вопрос о том, будут ли покупать граждане их за свой счет, пока открыт. Хочется добавить, что, скорее всего, правительство проведет тендер по закупке умных счетчиков. Будет определен один производитель и установлены определенные стандарты. Как сообщают источники из «Газпрома», в 2020 году будут вводиться новые тарифы на газ для населения, которые изменяться в зависимости от новых данных, полученных с помощью умных устройств.

Кто должен устанавливать счетчики газа? Делаем все по правилам

Те, кто все же решился на установку газового счетчика, должны понимать, что оборудование это относится к приборам повышенной опасности. Именно поэтому установить счетчик газа в квартире может только специалист, получивший соответствующую аттестацию. Ни в коем случае не стоит доверять это дело соседям или родственникам, даже если у них «золотые руки»

Также нужно обратить внимание на то, что приглашенный мастер должен быть сотрудником именно той компании, которая поставляет вам голубое топливо. Если это не так, то даже правильно установленный прибор вам впоследствии не зарегистрируют и не поставят на учет

Так что в данном случае лучше всего придерживаться определенных правил.

Правила установки новых счетчиков

Учитывая неоднозначные условия эксплуатации устройств, счетчики газа, в том числе «умные» конструкции, подлежат соответствующим стандартам размещения по отношению к другим газовым приборам и правилам установки (требования.Процедура установки устройства контроля объемов потребляемого бытового газа традиционно сопровождается выполнением соответствующих норм и правил. Для современных умных счетчиков эти правила легко применить

В частности, к устройству производства Technomer предъявляются следующие требования:

  1. Устройство необходимо монтировать в закрытых служебных помещениях, в крайнем случае – на улице под специально оборудованным навесом. Инструмент необходимо надежно защищать от попадания прямых солнечных лучей и атмосферных осадков.
  2. допускается установка устройства на трубопроводах, расположенных как вертикально, так и горизонтально, независимо от того, под каким углом проводится установка.
  3. Если установка производится на горизонтальном или вертикальном участке трубы, направлением потока газа через счетчик можно пренебречь. То есть устройство можно размещать в любом направлении. Однако производитель рекомендует придерживаться направления согласно индикатору на корпусе счетчика.
  4. недопустимо устанавливать счетчик в самых нижних точках газопровода, так как при таком варианте установки существует риск скопления конденсата.
  5. Если контрольные пробы показывают наличие воды в составе бытового газа, контрольный счетчик следует устанавливать на трубопроводе, расположенном вертикально, выбирая направление потока сверху вниз.

Предусматривая установку в определенном месте нового газового счетчика в квартирах, счетчик должен быть защищен от возможных ударов, вибрации и других механических воздействий.

Также при переносе расходомера не забывайте утвержденные правила переноса.Умный газовый счетчик серии приборов «CMT Smart G4» и постмонтажные «учетные» точки: 1 – точка крепления пломбы организации, проводящей поверку; 2 – место крепления контрольной пломбы организации, поставляющей газ потребителю; 3 – точка уплотнения входного патрубка устройства

Требования к установке не устанавливают конкретное значение номинального диаметра трубы, а также не устанавливают правила сохранения соосности труб и ответвлений расходомера. Кроме того, нет особых требований к степени округлости труб, наличию выступов в местах стыковки счетчика с газовой трубой.

Что такое умный счетчик газа?

Прежде чем рассказать о том, когда планируется поголовная установка умного счетчика газа, давайте разберемся что это такое вообще. Такое оборудование в первую очередь является электронным измерительным прибором, и имеет значительные отличия по сравнению с механическим вариантом. Основным элементом устройства является блок с диафрагмой. Также в нем имеется специальный электронный сумматор, который высчитывает общее количество газа, потребляемого в своем доме. Такие счетчики отличаются тем, что способны предоставить точную информацию о расходе, а некоторые модели способны сигнализировать об утечках и нарушениях стабильной подачи газа. Ориентировочная цена на такое чудо техники, составляет около 5 тысяч рублей.

Методы измерения

Объем может измеряться как прямым, так и косвенным методом и зависит от принципа действия учитывающего прибора, то есть, от его конструкции.

Прямой метод

Это измерение количества циклов проходящего газа через определенный объем. Один цикл — это полное заполнение объема и последующий его выпуск. Объем, прошедший через прибор, пропорционален количеству циклов. Прямой метод измерения применяется в барабанных, мембранных (камерных), ротационных моделях.

Косвенный метод

Это измерение расхода газа, проходящего через определенную площадь сечения. Объем потребленного газа вычисляется интегрированием расхода по времени.

Виды счетчиков газа

Газовый счетчик представлен разными типами (роторный, мембранно-диафрагменный, вихревой и барабанный) и типоразмерами, зависящими от его пропускной способности. Типоразмер бытового счетчика зависит от количества и вида газового оборудования в доме:

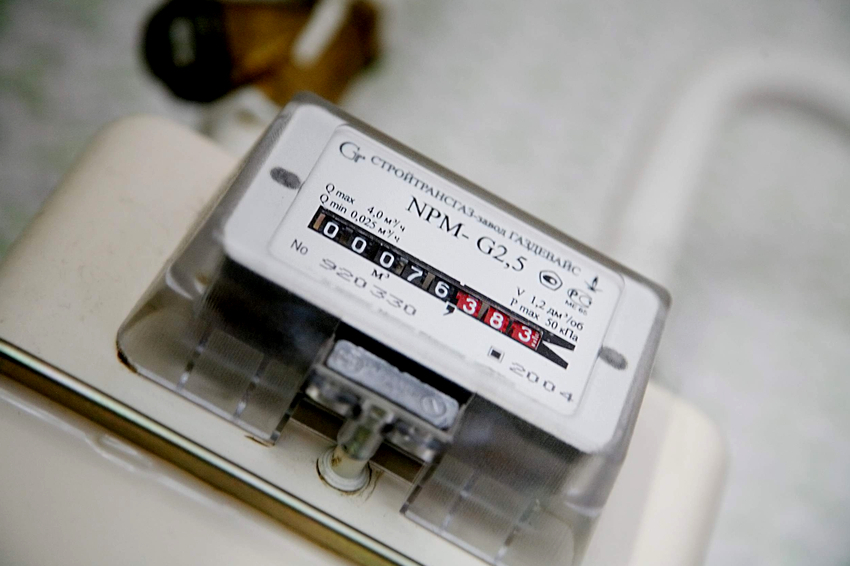

Мембранные, которые иногда называют камерные или же диафрагменные.

Данный прибор учета состоит из корпуса, крышки, измерительного механизма, счетного механизма, кривошипного-рычажного механизма и газораспределительного устройства.

Принцип работы данного счетчика основан на том, что газ разделяется подвижными частями устройства на доли от общего объема и потом циклическим образом суммируется.

В турбинном газовом счетчике объем потребляемого газа рассчитывается исходя из количества оборотов турбины, вызываемых поступающим газом.

Счетный механизм находится вне газовой полости и учитывает число оборотов, проходящее через понижающий редуктор и газонепроницаемую магнитную муфту. В рабочих условиях прибор учитывает суммарный объем газа по нарастающей.

Прибор четко фиксирует скорость потока газа и при попытке внешнего несанкционированного вмешательства Контакты просто замкнутся, и счетчик не будет работать.

Турбинный газовый счетчик выглядит как отрезок трубы с фланцами, на котором в проточной части установлен выпрямитель и узел турбины. На корпусе прибора также устанавливается масляный узел, который необходим для смазки подшипников механизмов турбины. Также не корпусе турбины могут быть установлены датчики температуры, давления и импульсов.

Турбинные приборы учета разделяются на три вида, отличающиеся между собой различной степенью автоматизации и обработки информации:

  • Для раздельных измерений параметров
  • Для полуавтоматических измерений параметров
  • Для полностью автоматических измерений всех параметров
  • В зависимости от бюджета и желаемого результата, можно выбрать именно тот газовый прибор учета, который подойдет именно в данной ситуации.

Ротационные приборы учета

Видов приборов учета газа становится все больше и появление на рынке ротационных счетчиков, как оптимальных приборов учета для объемов газа в коммунальной сфере.

Он обладает большой пропускной способностью и имеет большой диапазон различных измерений. При таких характеристиках удивляет небольшой размер устройства. Ротационный газовый счетчик не нуждается в электроэнергии, известен своей долговечностью и возможностью дополнительного контроля исправности работы по перепадам давления газа в трубе. При этом данный прибор учета не чувствителен к кратковременным перегрузкам.

Газ, поступающий в корпус роторного счетчика вращает два восьмеркообразных одинаковых по размеру ротора. Входными и выходными частями прибора служат патрубки, вращающиеся роторы постоянно смазываются маслом, для обеспечения точной бесперебойной работы. Благодаря снижению трения и минимизации утечек газа прибор максимально точно показывает все данные

Поэтому балансировке и обработке роторов уделяется особое внимание

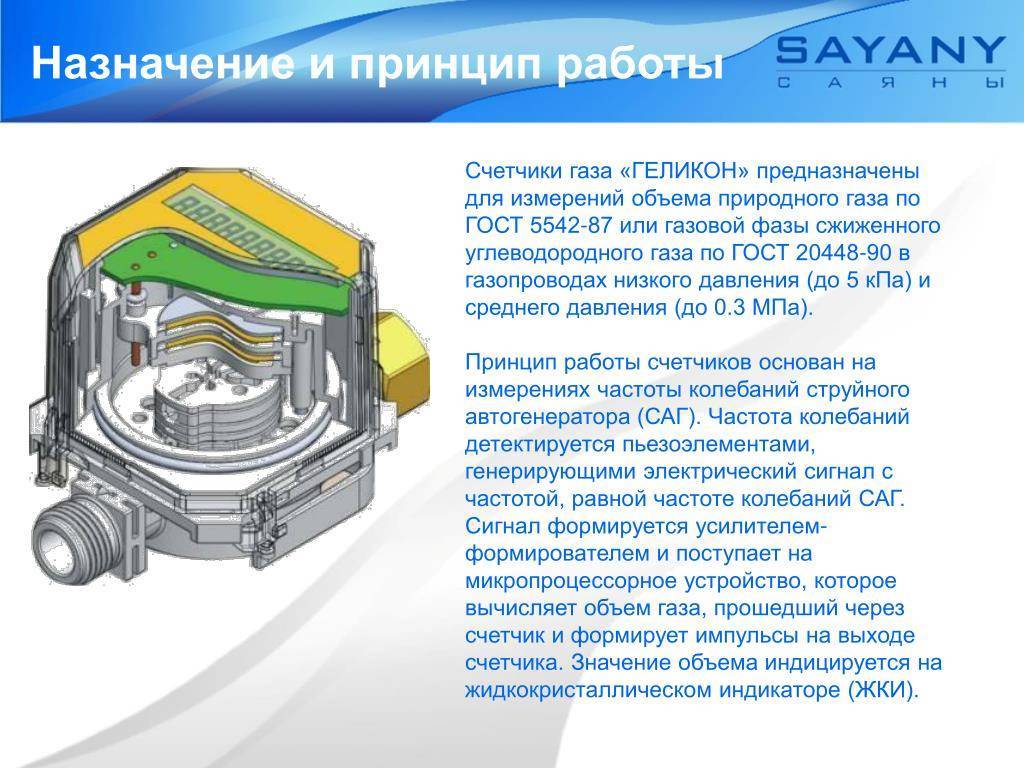

Вихревые счетчики газа

Этот прибор учета считается наиболее точным, так как показания не зависят от давления и температуры. Правда при малой скорости потока газа и необходимости работать в агрессивной среде эти счетчики не рекомендуются, так как увеличивается погрешность измерений.

Работа прибора основана на зависимости расхода частоты колебаний давления, которое возникает в процессе образования вихрей.

Конструкцией прибора предусмотрена усеченная призма, которую обтекает поток газа. За призмой находится высокочувствительный элемент, улавливающий вихри.

Жидкостные приборы учета газа.

Не менее точнее вихревых являются жидкостные приборы учета газа. Считается, что их показания даже лучше вихревых. Но минусом для клиентов является как сложность самой конструкции прибора, так и трудности в обслуживании.

Чаще всего такие устройства можно встретить в лабораториях, где их используют на профессиональном уровне.

Принцип работы прибора заключается в учете скорости выталкивания газа в определенных порциях из определенной жидкости. Чаще всего процесс происходит на основе дистиллированной воды.

Рейтинг
( Пока оценок нет )
Editor
Editor/ автор статьи

Давно интересуюсь темой. Мне нравится писать о том, в чём разбираюсь.

Понравилась статья? Поделиться с друзьями:
Домашние системы
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
