Устройство, выбор, принцип работы и монтаж греющего кабеля для водосточных труб

Почему бы просто не сбросить снег?

Заметим, что и сегодня активно используется механический способ борьбы с наледью и сосульками – это лопата, лом и скребок. Казалось бы, что проще: сбиваем с крыши все это богатство, и готово. Не нужны никакие электрические системы, кабеля или трубы с горячей водой. Но на самом деле недостатки такого метода полностью перекрывают все его плюсы:

• От замерзшего льда забиваются водостоки и портятся желоба.
• При чистке крыши легко поцарапать кровельное покрытие, что быстро приведет к его коррозии.
• Во время чистки снега вместе с ним нередко с крыши съезжает и человек.

Кроме того, опасны и сами водостоки со льдом. Они становятся слишком тяжелыми и в один момент способны просто рухнуть на голову стоящих поблизости людей. И это не говоря о том, какой дорогостоящий ремонт может вас ожидать.

Убедили? Тогда идем дальше!

Состав системы и принцип работы

Управляет системой терморегулятор:

Он контролирует работу систем антиобледенения  крыш, систем водостоков и систем кабельного обогрева. Может работать в нескольких режимах. В режиме «Кровля/Дор» — запускается программа антиобледенения. На основе датчиков:

• окружающего воздуха;
• осадков;
• талой воды.

Удаляются атмосферные осадки и наледи на кровлях и в водостоках. Регулятор устанавливается в шкафах управления и монтируется на din-рейку.

Также в систему входят:

• датчик температуры воздуха (TST01, TST05);
• датчик осадков TSP01;
• Или TSP02;
• датчик воды (ТSW01);
• шкаф управления;
• крепежные элементы.

Не менее важный элемент всей системы датчик осадков TSP02. В отличие от версии TSP01 в нем интегрирован температурный датчик окружающего воздуха. Работают совместно c электронными регуляторами температуры типа РТ-200. Благодаря этому индикатору, выбирается оптимальная мощность нагревательных элементов, которые и не допускают образования наледи.

Если обычный датчик осадков работает сам по себе, то уже для приборов с нагревательными элементами, таких как датчик измерения осадков TSP02-3,0 дополнительно будет необходим блок питания, например, такой как БПДО.

Подключение измерителя проблем не вызывает:

• синие провода идут на регулятор температуры типа РТМ-200;
• белые к блоку питания БПДО.

Что включает в себя система электрического обогрева кровли?

Ее обязательными элементами выступают:

Греющие провода

Для этой цели могут применяться два типа электрических проводов: резистивные и саморегулирующиеся. В каждом отдельном случае разновидность провода, участки и методы его укладки определяются конструктивными особенностями крыши и элементами водостока.

Управляющее устройство + термодатчики

Их ключевая функция – обеспечение автоматического запуска/отключения системы обогрева, исходя из температурных показателей окружающей среды и наличия либо отсутствия осадков.

Защитные устройства

Систему снеготаяния необходимо надежно защитить от коротких замыканий и утечки тока, поэтому непременным требованием, выдвигаемым к ней, выступает наличие дифавтомата либо устройства защитного отключения (УЗО).

Силовой кабель + электроустановочные приборы

Предназначение данных элементов – подключение системы к электрической сети и обеспечение надежно защищенных соединений.

Терморегулятор

На терморегулятор возлагается функция регулирования температуры нагрева и снижения потребления электрической энергии. Прибор считывает температурные показатели с одного/нескольких датчиков, транслирует их на дисплей, и при возникновении опасности появления наледи, обеспечивает своевременный запуск системы.

Какие факторы следует учесть при расчете системы снеготаяния?

• Климат в той зоне, где находится объект обогрева.
• Конструктивные особенности кровли. Чем сложнее кровельная конструкция, чем больше стыков, изломов и ендов она содержит, тем, соответственно, больше участков потенциального скопления снега и талых вод. Эти зоны наиболее нуждаются в эффективном обогреве.
• Материал кровельного покрытия. Его тип напрямую определяет требуемую мощность термопровода, чтобы исключить опасность перегрева нагревательным элементом кровельного покрытия, и защитную оплетку кабеля.
• Тип кровли: «холодная» или «теплая». Под «холодной» подразумевается такая кровля, которая пропускает самый минимум теплого воздуха из здания: качественно изолированная крыша либо находящаяся над холодным чердачным помещением. Соответственно, под «теплой» имеется ввиду та кровля, которая расположена над отапливаемым помещением со слабой тепловой изоляцией: на ней талая вода образуется, в том числе, и при сильных морозах. Для нее характерно образование талой воды даже в сильный мороз. Разновидность кровли определяет требуемую мощность системы снеготаяния: чем крыша теплее – тем выше должна быть мощность, и наоборот.
• Конструкция желобов водостока. Различают подвесные либо установленные на кровле водосточные желоба. В зависимости от их типа принимается решение о том, какой метод крепления кабеля будет применен.
• Конфигурация, габариты и материал изготовления водосточных труб и желобов.

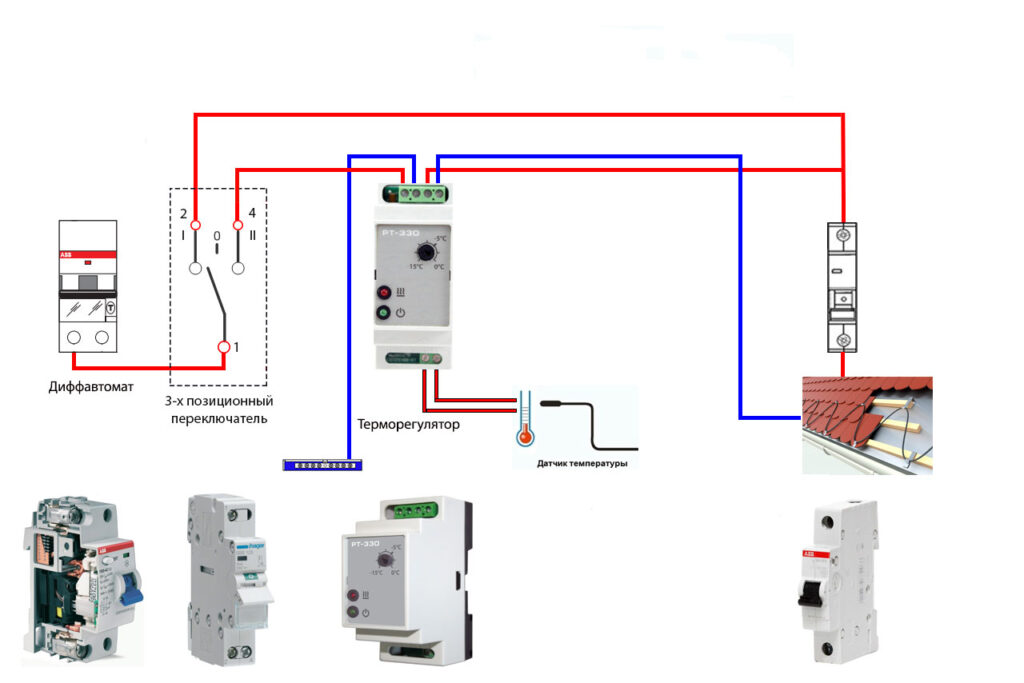

Простая схема подключения обогрева кровли

Самая простая схема состоит из одиночного терморегулятора на одну зону.

Ее используют при обогреве малых площадей.

Грубо говоря, подключили один термодатчик и выкрутили ручку регулятора (РТ 330 или другого) на нужную температуру, например, ноль градусов цельсия.

Получается, что при возникновении этой температуры, система антиобледенения будет самостоятельно запускаться и топить лед.

Схема простая, но имеет свои недостатки. Данная система не будет понимать, идет за окном снег или нет.

А значит очень часто будет бесполезно греть вашу крышу, сжигая лишние киловатты в никуда. Такой способ хоть и дешевый, но не очень экономный.

Поэтому давайте рассмотрим более рациональный вариант, с применением полноценной программируемой метеостанции и комбинацией всех датчиков.

Советы специалистов

Несколько полезных советов:

Кабель может прокладываться и внутри и снаружи трубы. Обычно трубы диаметром больше 40мм обвязываются саморегулирующим кабелем снаружи

Если диаметр трубы меньше — подойдет использование внутреннего резистивного;
Не лишним будет попросить у производителя гигиенический сертификат (особенно важно при нагреве труб с питьевой водой);
Новый кабель с пищевой оплеткой может в начале использования издавать резкий запах — это не страшно;
Перед покупкой – уточните уровень потребления энергии
Если планируется открытая прокладка — желательно наличие уф/защиты. При внутренней укладке – необходима водонепроницаемая оболочка.

Обогревать крышу или водосток?

Как подобрать материалы и все правильно смонтировать, не переплачивая за лишнее? Здесь все будет зависеть от теплоизоляции вашей крыши.

Если с ней все хорошо, теплый воздух изнутри дома просто не сможет пробраться наружу, крыша не будет нагреваться, а значит сосулькам просто не из чего будет образовываться.

В этом случае наледь возникнет только при наружных температурах не ниже -5С.

Ошибка №1

В данной ситуации не нужно обогревать саму крышу, а достаточно обойтись обогревом только водосточной системы.

Теплоизоляция и энергоэффективность, что называется рулят.

А вот при некачественной теплоизоляции крыши, снег начинает таять даже при относительно низких температурах воздуха (-10С).

В такой ситуации вода будет стекать к нижнему краю и водостокам.

Там же и будет замерзать, превращаясь в куски льда. Здесь уже потребуется проложить кабель для комплексного обогрева:

самой кровли

желобов

водостоков

Схема подключения датчиков и метеостанции системы антиобледенения крыши

В щитке управления монтируете все вышеперечисленные элементы. В качестве термостата возьмем модель от Spyheat SMT 527D.

Первым делом от щитка до каждой рапредкоробки, ранее установленных на стенах, необходимо протянуть трехжильный кабель питания ВВГ.

Сечение кабеля выбирайте исходя из общей мощности обогрева кровли.

Каждый кабель отдельной секции маркируется и подключается на свой автомат.

Кстати, некоторые специалисты целенаправленно отказываются от соединения силового кабеля питания с нагревательным кабелем в уличных распредкоробках. Вместо этого они монтируют переходные герметичные муфты.

С чем это связано? Коробки очень часто затекают, в результате появляются утечки по току.

А вследствие того, что в одной коробке зачастую соединяют сразу несколько секций, при утечке и срабатывании УЗО, ваша система становится полностью неработоспособной.

При стыковке разных секций через независимые муфты такого не происходит.

Помимо силовых кабелей в распаечную коробку на стенке прокладывают и контрольный 7-ми жильный кабель КВВГ. Он подключается к проводам от датчиков.

Каждая жила контрольного кабеля с обоих сторон подписывается в зависимости от вашей марки терморегулятора. Для нашей выбранной модели SMT 527D маркировка будет следующей.

жилы на датчик осадков – 13,14,23

на датчик температуры – 17,18

на датчик влажности – 19,20

Датчик температуры монтируется в тени, на северной стороне дома.

Ошибка №8
Нельзя его размещать под прямыми солнечными лучами или вблизи самого кабеля обогрева.

Концы кабеля заводятся в общую коробку, куда приходят все провода с щитовой и с крыши.

Датчики влажности и осадков кладут на дно желоба водостока.

Концы кабеля опять же протягиваются в общую распаечную коробку. В этой коробке провода соединяются по следующей схеме.

Сначала подключаются силовые кабеля питания 220В. Их жилы фаза-ноль-земля через опрессовку или винтовые зажимы соединяются с жилами нагревательных кабелей на крыше дома и водостока.

Каждая секция запитывается от отдельной линии. После этого можно переходить к контрольным датчикам.

Датчик осадков – жилы 13,14,23

Датчик температуры – жилы 17 и 18

Датчик влажности – жилы 19,20

После чего плотно закрываете коробку и переходите к сборке схемы автоматики в распредщитке.

Схема подключения для выбранного нами терморегулятора будет выглядеть следующим образом.

Имейте в виду, что терморегулятор SMD 527D имеет три независимых канала (5-6, 7-8, 9-10). На вышеприведенной схеме они условно объединены.

В действительности их можно выводить по отдельности, либо вообще задействовать только один единственный. Например 5-6.

При раздельной работе каналы будут включаться по-разному, в зависимости от срабатывания того или иного датчика. Вот алгоритм работы всей системы.

В случае, если нагрузка вашего нагревательного кабеля на кровле менее 3,5квт на канал, можно исключить из схемы пускатель, подсоединив все напрямую.

Включаете автомат питания и проверяете работоспособность системы.

В конце осени, перед каждой зимой, обязательно проверяйте все контакты в распределительных коробках и очищайте от листьев водосточные лотки.

Налипание грязи и посторонних предметов на греющий кабель нередко приводят к его выходу из строя.

Ошибка №9
Еще запомните – нельзя упускать момент запуска системы антиобледенения. Ручной режим здесь категорически не рекомендуется в качестве основного.

Допустим за ночь с отключенным кабелем прошел большой снегопад, и у вас на крыше образовалась приличная шапка снега. Если утром в минусовую температуру включить обогрев, то эта шапка скорее всего не исчезнет.

Кабель прогреет под собой всего пару сантиметров, а основная верхняя масса так и не сдвинется с места. Падающий сверху снежок, только прибавит проблем и объема.

Хотя в самом желобе и будет тепло, но верхняя шапка не растопится в ближайшие часы. На это может уйти несколько дней.

Поэтому вся система антиобледенения кровли и водостоков должна включаться автоматически, как только начинают идти осадки.

Грубо говоря, снег должен падать уже на горячий кабель, чтобы таять сразу, а не собираться горкой вокруг него.

Ошибка №10
Без терморегулятора и датчиков в этом деле не обойтись. Также, как и без УЗО!

Не забывайте, что кабель у вас фактически будет лежать в воде.

И при повреждении изоляции и отсутствии УЗО или диффа, удар током от металлических конструкций дома, вопрос времени.

Источники — cable.ru, Кабель.РФ

Подготовка к монтажу

Начало работ предусматривает разметку участков для прокладки кабеля с учетом всех имеющихся поворотов и плоскостей. Нагреватели нарезаются на отрезки требуемой длины для дальнейшего соединения при помощи муфт.

Рабочие поверхности очищаются от загрязнений, устраняются все неровности и острые предметы, которые могут привести к повреждению кабеля.

Процесс монтажа

Сборка системы антиобледенения начинается с установки контроллера в защитном коробе. Далее выполняется установка основных конструктивных элементов в следующем порядке:

Установка сигнальных датчиков. Температурные датчики фиксируются в местах, защищенных от солнечных лучей, отопительных и климатических приборов. Датчики осадков устанавливаются на кровле, а датчики влажности – в зонах воздействия талых вод.
Прокладка сигнальных и силовых кабелей с фиксацией при помощи нейлоновых стяжек и пластиковых фиксаторов. Дополнительный замер сопротивления термозащиты кабелей.
Укладка греющих кабелей с фиксацией на кронштейны, зажимы, накладки, монтажную ленту

При этом важно предотвратить воздушное провисание проводов.
Подключение кабелей к распределительным коробкам и замер сопротивления для исключения возможного пробоя термозащиты. Допустимое значение – 10 Мом/м

В водостоках греющий кабель для кровли следует фиксировать при помощи металлических тросиков. Проведение дополнительных мероприятий: намотка изоляции на фиксаторы и заглушка всех кабелей.
Подсоединение кабелей (греющих, сигнальных и силовых) в единую систему и подключение к управляющему блоку согласно коммутационной схеме. Заземление нагревательных элементов и распределительного узла.
Запуск готовой системы на 60 минут и контрольный замер тока на каждом участке обогрева. Если в контрольный период будут выявлены существенные отклонения полученных значений от нормы, проводится диагностика системы и устранение неполадок.

Типичные ошибки при установке системы

Часто домашние мастера, которые впервые монтируют систему обогрева, допускают наиболее типичные ошибки:

• Неправильные расчеты элементов системы для конкретного типа кровельной конструкции. В таких случаях редко учитываются наличие холодных и теплых участков кровли, особенности водосборных зон и количество имеющихся поворотов.
• Нарушение технологии прокладки электрического нагревателя: высокая подвижность и провисание кабеля, повреждения кровли из-за наличия сквозных отверстий для крепежа, применение фиксаторов, не предназначенных для наружных работ.
• Установка кабеля в водосточной системе без дополнительной фиксации при помощи металлического троса, что может привести к его повреждению или обрыву.
• Использование силовых кабелей, не предназначенных для эксплуатации на кровельной конструкции. Это может стать причиной пробоев в термоизоляции и поражения электрическим током.

Выбор оборудования управления и защиты

Управляющее оборудование предназначено для автоматизации рабочих процессов системы обледенения водостоков и кровли, а оборудование защиты – для предотвращения аварий в цепи электрического тока.

Существует два типа оборудования управления:

• Терморегулятор предназначен для регулировки температуры нагрева кабелей на основании сигналов, принятых от температурных датчиков.
• Метеорологическая станция используется для обработки данных, полученных от контрольных датчиков температуры, влажности и уровня осадков. Обладает более широким функционалом и возможностями.

Оборудование защиты состоит из функциональных устройств:

• Вводного автоматического выключателя.
• Защитного автоматического терморегулятора.
• Пускателя на магнитной основе.
• Диффавтомата.
• Защитного автомата электроцепи.
• Аварийной сигнализации.

Дополнительно оборудование может комплектоваться временным реле, трансформатором тока, плавным пускателем и контроллером.

Современная система электрообогрева кровель и водостоков обеспечит своевременную защиту от скопления снежного покрова, образования наледи и промерзания кровельного пирога. Организовать подобную систему своими руками достаточно просто, главное, правильно рассчитать длину нагревательного элемента и определить зоны для его прокладки.

Проектирование и расчёт системы антиобледенения

Разработать систему обогрева крыши — задача далеко не самая простая, тем более что в каждом конкретном случае подход требуется индивидуальный. Заниматься проектированием должны специалисты. Но с общими положениями расчёта будущему владельцу ознакомиться всё-таки следует. Хотя бы для того, чтобы не стать жертвой недобросовестного поставщика, пытающегося продать неоправданно дорогую систему.

Итак, в общем случае делают примерно следующее:

Разрабатывают схему укладки греющего кабеля. Если крыша «холодная» (то есть хорошо утеплена) и пологая, можно ограничиться подогревом водосточной системы. На «тёплой» крыше обогреву подлежит ещё и край кровли, граница которого определяется следующим образом: вверх по скату откладывают 30 см от линии пересечения плоскостей наружной стены и ската. На крышах со значительным уклоном ввиду высокой вероятности обрушения снежной массы эту границу нужно отнести ещё выше на 15–20 см. Если крыша плоская, то кабель укладывают вдоль периметра и у сливных воронок.
При большом угле наклона скатов предусматривают также укладку греющего кабеля зигзагом между кромкой кровли и снегозадержателем, который на такой крыше должен устанавливаться в обязательном порядке (ввиду высокой вероятности соскальзывания снежной массы)

Особое внимание следует обратить на места, где стыкуются две части ската с разным уклоном — это долины (сточные грани) на плоских кровлях и ендовы на двускатных. То же можно сказать и про то место, где крыша примыкает к стене

Здесь наледи образуются особенно часто. Кабель нужно укладывать в виде вытянутой петли на 2/3 высоты ендовы или долины. В случае примыкания крыши к стене кабель нужно укладывать в 5 – 8 см от последней, при этом расстояние между нитками вытянутой петли должно составлять 10 – 15 см.
Если крыша водостоком не оборудована, кабель на её кромке располагают по схеме «капающая петля» (при большом уклоне) или «капающая грань» (при малом уклоне). Идея состоит в следующем: петлю подвешивают так, чтобы вода с неё капала прямо на землю. Для укладки по схеме «капающая петля» кабель должен иметь припуск 5 – 8 см.
Вдоль жёлоба шириной до 15 см укладывают одну линию кабеля. Лежащий в жёлобе кабель должен быть заведён «капающей петлёй» длиной 30 – 40 см в воронку водосточной трубы. Так же поступают и при монтаже системы на плоской кровле. В водосточную трубу также запускают одну или две нитки в зависимости от её диаметра. В нижней части водосточной трубы число витков следует увеличить, поскольку она является более холодной, чем верхняя. На кровле кабель укладывается зигзагообразно. Шаг зигзага определяется так: для мягкой кровли из расчёта необходимой удельной мощности (Вт/кв. м), для жёсткой — в соответствии с рисунком кровельного покрытия.
Если средств на закупку саморегулирующегося кабеля в нужном количестве недостаточно, можно применить его только в части системы. Наиболее уместным можно считать использование такого кабеля для обогрева водостока, кровельную же часть можно оснастить дешёвым нерегулируемым кабелем. Далее выбирают местоположение монтажных (соединительных) коробок, так чтобы они были доступны для технического обслуживания. Чаще всего их располагают на кровле рядом с греющим кабелем. Этот элемент можно закрепить где-нибудь под козырьком или на ограждении (на парапете). При наличии чердака можно поместить коробки туда.
Определяют необходимую погонную и общую мощности.

Ориентировочная мощность обогрева для различных элементов кровли составляет:

• для жёлоба шириной до 150 мм: на «холодной» крыше — 30 – 60 Вт/м, на «тёплой» — 100 Вт/м;
• для жёлоба шириной свыше 150 мм: 200 Вт/кв. м;
• на кровле (карнизный свес): на «холодной» крыше — до 150 Вт/кв. м, на «тёплой» — 200 – 250 Вт/кв. м;
• в ендовах: 250 – 300 Вт/кв. м;
• на плоских кровлях вокруг сливных лотков, расположенных в зоне примыкания к парапету: 40 – 80 Вт/кв. м.

Если водосточная система собрана из пластмассовых деталей, обогревающие её кабели могут иметь суммарную погонную мощность не более 17 Вт/м. Для крыш с мягким кровельным покрытием максимально допустимая погонная мощность составляет 20 Вт/м.

Далее подсчитывают общую длину греющего кабеля и определяют количество цепей с учётом того, что длина одной цепи не может превышать 120 – 150 м (зависит от марки кабеля). Каждая цепь должна подключаться через отдельное УЗО.

В последнюю очередь проектируют щит управления с учётом количества цепей и потребляемой ими электрической мощности

Обогрев водостоков и желобов саморегулирующимся кабелем

В холодное время года часто случается так, что замерзают водопроводные трубы и дренажные системы. Чтобы избежать снижения функциональности, необходимо выполнять обогрев водостоков, их воронок и желобов.

Причины появления наста

Если система канализации и отвода воды с крыши установлена согласно правилам, то весьма низкая вероятность того, что в ней замерзнет вода. Во избежание этого процесса рассчитывается наклон труб, их объем и коэффициент наполненности.

Но если произошел резкий перепад температур или осадки значительно превысили стандартный уровень, то стоки могут переполниться жидкостью. Она не успевает сразу выходить из направляющих труб и как результат начинает в них подмерзать.

Со временем на месте обледенелости образуется ледяная пробка, от которой можно избавиться только путем прогревания.

Почему обледенела крыша:

Некоторые обозначенные причины можно решить и без обогрева, к примеру, обустройством холодного чердака. Тогда не будет ощущаться перепадов между температурой карнизных свесов и общей площадью кровли. Также, если Вы обнаружили, что система водостока монтирована неверно или не подходит по техническим параметрам, то рекомендуется её полностью переустановить, увеличивая эффективность.

Провода для обогрева

Наиболее часто обогрев водостоков кровли выполняет специальный саморегулирующийся кабель. Но существуют и другие виды таких коммуникаций для прогрева желобов и воронок, рассмотрим каждую из них:

Вы можете обустроить свой водосток при помощи греющих проводов, которые прокладываются непосредственно в отводах или воронках, либо установить комбинированный тип отопления стоков. При таком типе обогрева водостоков используется силовой кабель для наружных желобов, а матрица – для воронок или внутренних коммуникаций.

Естественно, такие обогреваемые системы работают за счет электрического тока. Следует знать, что при высоких морозах возможны достаточно серьезные энергозатраты. К примеру, для обеспечения обогрева одного погонного метра водостоков требуется приблизительно 18–30 Вт, в зависимости от типа выбранного провода.

Желательно сразу же обсудить со специалистом максимальную температуру прогрева изоляции саморегулирующегося и силового провода. Если при отоплении металлического стока проблем не возникнет, то некоторые пластиковые водосточные системы плохо переносят нагрев.

: обогрев кровли и водостоков

Установка

Монтаж обогрева водостоков легко выполняется своими руками, главное рассчитать, в каком количество энергии нуждается система. В большинстве случаев достаточно проводов с мощностью 35 Вт, но желательно обратиться к специалистам, чтобы они помогли просчитать эти параметры индивидуально, в зависимости от материала водостока и климата конкретного региона.

Вся обогревающая система состоит из щита управления и проводов. В щит включен общий автомат защиты, по одному автомату на каждую фазу, термостат, контактор и УЗО. В то же время потребуются следующие провода:

1. Обогревающие, которые будут установлены в желоба и вокруг воронок;
2. Сигнальные, которые подключат блок термостата;
3. Монтажные коробки для обеспечения разветвлений;
4. Детали для герметичного соединения кабелей, муфты и прочее.

Пошаговая инструкция, как установить обогрев на систему водостоков:

1. По всей площади труб протягивается обогревающий кабель. Специалисты рекомендуют устанавливать его в несколько нитей, тогда гарантируется максимальная эффективность работы. Количество кабелей рассчитывается исходя из параметров 200 Вт на квадратный метр;
2. При помощи монтажных коробок, в которые нужно уложить провода, необходимо разветвить систему отопления по кровле, прокладывая её также в воронки и на карнизные свесы крыши. Для установки можно использовать двухсторонние клеящие ленты, т. к. саморезы могут повредить целостность сточных коммуникаций. Но в воронке или на нижнем отделе водостока (к примеру, если желоб выведен в дренажную систему) провод можно установить заклепками;
3. На капельник выводится не целый кабель, а только 10 сантиметров, т. к. в данном месте водосточная система расположена под прямым углом к стене дома. Самое главное – обеспечить прогрев труб на месте стыка горизонтальных желобов и вертикальных стоков;
4. Далее, нужно проверить соответствие длины проводов и обогрев всех нужных отделов крыши, и установить монтажные коробки, в которых будут находиться управляющие выключатели для отопления водостоков;
5. Когда силовой кабель проложен – прокладывается сигнальный. Его нужно подсоединить к термостату;
6. По окончании монтажных работ прозваниваются все коммуникации, проверяется их заземление и настраивается термостат.

Зачем греть крышу ↑

Главная особенность умеренного климатического пояса (и смежных с ним) это сезонность. Но, проблема кроется в том, что за один зимний период погода многократно меняется, чередуя оттепели с морозами. Как результат – снежный покров тает, после чего вся эта «мокрая» масса скапливается на свесах крыш, замерзая огромными глыбами. И это лишь глобальное виденье вопроса. Обледенение карнизов с водосточными системами возможно и при двух других причинах.

1. Температурные изменения на протяжении одних суток. Чаще всего подобные процессы неизбежны в начале и в конце зимы. Когда днем снежный покров тает, сдвигаясь к свесам кровли, а на ночь вся масса опять замерзает. И это может повторяться на протяжении длительного периода, сопровождаясь еще и выпадением новых слоев снега.
2. «Теплая» крыша. Сегодня монтаж «теплого» кровельного пирога уже обыденное дело, но чаще всего подобную схему крыши используют при обустройстве жилой мансарды. Это провоцирует таянье нижнего слоя снега с последующим стеканием воды к свесам, где она и замерзает.

Подобные процессы мало того, что опасны своими обвалами, которые могут травмировать людей и повредить, например, припаркованный автомобиль под домом, но они еще и многократно увеличивают нагрузку на карниз крыши, водосточные системы. Рано или поздно это вызовет деформацию деталей, с незамедлительным разрушением.

Варианты решения проблемы оледенения

Решить вопрос можно несколькими способами:

• Постоянной тщательной очисткой кровли от массы снега (что практически нереально).
• Спроектировать устройство крыши с большими углами наклона скатов. Это не позволит накапливаться большому объему снега на поверхности. Однако такой вариант возможен не всегда, например, кровля уже эксплуатируется, создать слишком крутые скаты невозможно (растет высота конструкции и как следствие ветровая нагрузка на нее).
• Смонтировать антиобледенительные системы по кромке карнизов.

Последний вариант наиболее приемлемый, так как монтаж подобных устройств возможен на уже построенных крышах, а также без учета угла наклона скатов, и тем более типа конструкции с материалом настила.

Что следует знать о системах, как подобрать соответствующие типы вместе с комплектующими.

Монтаж системы антиобледенения крыши — материалы

Для монтажа системы анти-лед вам понадобятся следующие материалы:

трехжильный кабель питания 220В – ВВГ

щиток под аппаратуру управления

автоматика (полная комплектация будет приведена ниже в схемах)

кабель КВВГ

Это контрольный кабель, которым будут подключаться датчики.

датчики – осадков, влажности, температуры

защитные распредкоробки

Они должны иметь степень защиты IP55.

лента монтажная для крепления кабеля обогрева

оцинкованный тросик или цепь

крепежные клипсы

сам резистивный нагревательный кабель

С чего начинается монтаж? Первым делом на земле отмерьте кабель по монтажной ленте. Расстояние между лентами выбирайте от 30 до 50см.

Тут же вымеряется спуск в водосток и монтируется тросик.

Способы монтажа систем обогрева

Прежде чем приступать к монтажу подогрева кровли и водостоков, необходимо тщательно изучить архитектурные особенности кровли, тепловые особенности тех или иных участков, посмотреть, как идёт снеготаяние. Нет смысла обогревать те места, которые не являются критичными с точки зрения формирования наледи или снежных заносов.

Принято выделять следующие конструктивные элементы:

• край кровли;
• ливневки, водосборные жёлоба;
• ливнестоки и водосточные трубы;
• воронки, водомёты и направляющие лотки;
• ендовы;
• карнизы и капельники;
• сборы возле водосточных воронок;
• выделяются плоские кровли;
• места сброса из водосточных труб.

Монтаж по краю кровли

Электрообогрев края кровли, как правило, осуществляют с помощью кабеля, уложенного змейкой от края на 30 см и высотой от 60 до 120 см. В нижней точке витка часто делают «капельку», свисающую по кровле. Крепление осуществляют с помощью кровельных саморезов и специальных зажимов. «Капельки» по вертикальной части кровли крепятся хомутами.

Такие зажимы и хомуты можно изготовить самостоятельно из нержавеющей стали.

Предполагается, что тающая вода, скатываясь с кровли, будет стекать непосредственно с кабеля. Для этого и делают на витках змейки вертикальные «капельки» длиной примерно 5−8 см.

По волнистой кровле кабель укладывают внутри жёлоба.

Укладка кабеля в ендовах и местах примыкания к стене

В ендовах рекомендуется укладывать кабель в две нитки на 2/3 длины. Это позволяет создать тепловой коридор, который не даёт сформироваться наледи и снежным заносам.

Аналогично и в местах примыкания кровли к стенам кабель укладывается в две нитки на 2/3 высоты ската. Между стеной и кабелем должно оставаться расстояние 5−8 см. Между нитями кабеля обычно принято делать разрыв 10−15 см.

Обогрев в желобах

Особенно внимательным надо быть при использовании нагревательного кабеля для водостоков. Являясь местом сбора стоков с большой площади кровли, горизонтальные жёлоба водостоков могут концентрировать большое количество воды и снега. При резких изменениях температуры формируются весьма опасные участки твёрдой воды. При большом количестве и низких температурах кабелю непросто растопить такую массу.

В горизонтальных желобах, как правило, укладывается несколько нитей кабеля. При ширине жёлоба более 20 см их должно быть не менее трёх. Для закрепления кабеля используют обычно специальные пластиковые клипсы или монтажную ленту, места креплений в стенках стоков обрабатывают герметиком. Расстояние между клипсами от 30 до 50 см.

Использование для обогрева водостоков кровли саморегулирующегося кабеля позволяет избежать значительных потерь электроэнергии. Как правило, нет смысла поддерживать одинаковую температуру по всей длине водостока, достаточно выделять отдельные участки.

В водостоках

Все точки сброса воды — воронки, водомёты, направляющие лотки и прочее всегда являются зоной особого контроля. Это самые узкие места прохождения большого количества воды, и любая задержка приводит к образованию наледи.

Не менее важным является обогрев водосточных труб греющим кабелем. В тонких трубах диаметром до 10 см достаточной одной нитки. Для большего диаметра необходимо несколько. На входе в трубу кабель обязательно закрепляют скобами. Верхняя, нижняя часть трубы и все колена нуждаются в усиленном подогреве. Здесь нужно формировать петли или использовать несколько дополнительных ниток кабеля.

Для крепления кабеля в вертикальном положении используют трос.

Монтаж на разных типах кровли

В зависимости от типа крыши и, соответственно, «слабых» к обледенению мест, греющий кабель укладывается по разному.

Качественный обогрев возможен при правильном расположении провода. Кабель, как правило, укладывается змейкой, высота его укладки обычно равняется длине ската кровли до пересечения с плоскостью стен и плюс 20 см. В таких местах происходит самое интенсивное накопление подтаявшего льда. Кабель укладывается с шагом 50 или 60 см. Здесь нужно исходить из климатической зоны. В местах, где очень часто происходит изменение температуры выше или ниже нуля градусов, нужно уменьшить шаг укладки, в этом случае обогрев будет более эффективным. Для свободного прохождения талой воды кабель обязательно укладывается в водостоках и желобах по периметру здания. Такой метод применим для одно-, двускатной крыши с мягким покрытием.

Для металлической кровли характерен следующий способ укладки нагревательных элементов. Провод укладывают по каждой из сторон шва металлических листов, затем пропускают через желоб водостоков ко второму шву и далее. Припуск кабеля по шву примерно равен расстоянию от ската кровли до пересечения с плоскостью стен и плюс 30 см.

Обогрев кровли и водостоков с плоской поверхностью осуществляют путем размещения провода по периметру и в сточных наклонных плоскостях. В вариантах наклонной кровли у зданий, где не предусмотрены водостоки, использует метод петлеобразного размещения кабеля с припуском за край на 7 см.

Ледяные скопления образуются и в долинах, то есть во внутренних углах пересечения наклонной крыши, поэтому в них тоже необходим обогрев.

Методы крепления тепловыделяющей жилы подбираются в зависимости от типа кровельного материала. На мягких крышах используют механический способ крепления с помощью клипс, которые прибиваются к поверхности. Места соединения обрабатывают герметиком. На сторону крыши длиной около 10 метров понадобится около 50-55 клипс, при укладке способом «змейка».

Возможен и монтаж с помощью клея. На металлической кровле монтаж провода производят с помощью приклеивания скоб специальным клеем. На каждый шов требуется 5 скоб

При клеевом способе важно обратить внимание на качество клея и соблюдать технологию его использования, в связи с тем что на металлических крышах особенно сильно возникает наледь и греющая жила должна быть надежно зафиксирована. Крепление же скоб с помощью гвоздей и шурупов к металлической крыше применяется редко, из-за прямого воздействия на материал кровли и нарушения антикоррозионного покрытия

Схема автоматики обогрева крыши.

В желобах шириной менее 15 см провод размещают без жесткой фиксации, в более широких желобах рекомендуется размещать две жилы, разделенные между собой вставками. Непосредственно в водосток или воронку жилу нужно опустить на 30-40 см для предотвращения скопления льда, так как обмерзание водостоков приводит всю систему стока талых вод в негодность.
