Можно ли и как сделать морозильную камеру своими руками

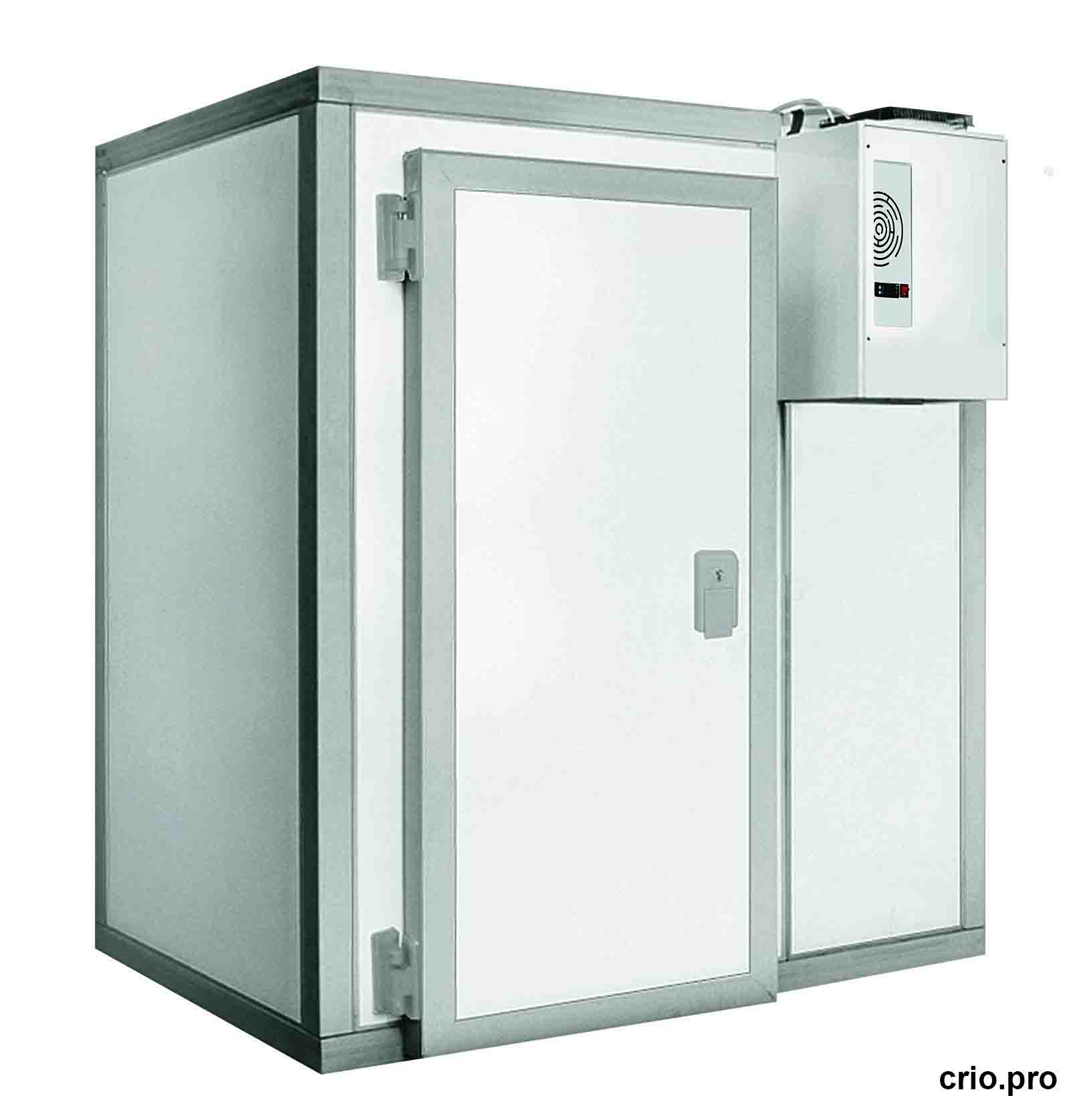

Сборно-разборные камеры из холодильных сэндвич-панелей

Значительное распространение получили камеры производителей Polair и Ариада. Сразу отметим, что камеры Polair более качественные на наш взгляд (панели легче входят в пазы, возможно как правое, так и левое открывание дверей). При этом камеры Ариада чуть дешевле.

При заказе камеры приходит комплект из сэндвич-панелей, которые соединяются между собой по технологии шип-паз, углы стен соединяются при помощи угловых элементов. В комплект входит распашная дверь, оборудованная ручкой и замком (также установлена аварийная кнопка, чтобы можно было выйти из камеры, даже если дверь заперта снаружи).

Камера собирается в следующей последовательности. Сначала собирается пол камеры. На полу помещения раскладываются панели пола холодильной камеры (их легко отличить от остальных, с одной стороны покрыты оцинкованным железом). Стыковочные швы промазываются герметиком и панели соединяются между собой. Можно помочь молотком через деревянный брусок.

Когда пол собран, начинают сборку стен. С любого угла. Собирают прямой угол (используя две стеновые панели и угловой элемент). Швы предварительно промазываем герметиком.

Когда угол собран и установлен, собираем сены камеры. Начинаем от установленного угла и двигаемся по кругу. Замыкаем стены.

Устанавливаем потолок. Это самое сложное, так как необходимо чтобы в пазы потолочной панели попали шипы стен, а углы между стенами не будут прямыми на 100%. Тут без помощника никуда. Придется постараться, чтобы совместить шипы с пазами.

В конце навешиваем дверь. Камера готова.

Видео от компании Polair с пошаговой сборкой холодильной камеры:

Приведем таблицу с ценами на складские позиции камер Polair. Толщина панелей 80 мм, утеплитель ПеноПолиУретан.

Модель	Размеры, мм	Розничная цена, руб
КХН-2,94	1360*1360, h=2200	45 800
КХН-4,41	1360*1960, h=2200	54 860
КХН-6,61	1960*1960, h=2200	63 630
КХН-7,71	1960*2260, h=2200	73 500
КХН-8,81	1960*2560, h=2200	75 140
КХН-11,02	1960*3160, h=2200	86 200
КХН-11,75	2560*2560, h=2200	87 150

Обустройство холодильника для разливного пива. Холодильная камера своими руками: способы, отличающиеся кардинально

12 мин.

Общие вопросы

Забота о сохранности продуктов питания свежими долгое время — плата за возможность иметь их в большом количестве. Вопрос этот актуален не только для тех, кто владеет небольшой компанией, их реализующей, либо фермерским хозяйством: даже стандартная домашняя морозилка иногда не в состоянии вместить все то «добро», что купили хозяева, совершив очередной набег на магазины. Приобретение нового оборудования — альтернатива, прельщающая немногих из-за немалой суммы, которую потребуется «выкинуть». Наименее затратный способ подарить себе необходимый агрегат — холодильная камера своими руками. Бонусы — экономия и тот уровень энергопотребления, который вольны выбирать хозяева.

Близкое знакомство с устройством и его работой

Ознакомление с агрегатом и принципами его работы позволить выбрать наиболее подходящее решение, которое в будущем даст хозяевам возможность модернизировать, усовершенствовать созданное устройство. Любая самодельная холодильная камера обязана включать определенный набор элементов. К ним относится:

• испаритель, превращающий жидкость в пар;
• компрессор, ответственный за движение хладагента по трубкам;
• конденсатор, трансформирующий пар снова в жидкое состояние;
• корпус морозилки;
• терморегулятор, регулирующий температуру посредством включения/выключения компрессора;
• трубки, по которым «курсируют» жидкость/пар.

Холодильные камеры-«профи», продающиеся в магазинах, оснащают осушителями, автоматическими контрольными приборами и фильтрами. Высокая мощность оборудования — достаточно веская причина снабдить прибор вентилятором.

Главные «действующие лица» морозилки — фреоны (хладоны) — жидкости/газы, которые имеют способность закипать при условиях отрицательной температуры (от -30 до -150°). Хладагент циркулирует по трубкам, соединяющим все приборы морозильника. Чем ниже давление фреона в них, тем будет меньше температура закипания. Когда жидкость начинает кипеть, холодильная камера интенсивно вырабатывает холод. Пар, покидая испаритель, движется в конденсатор, где вновь становится жидким. Таким образом, главная функция системы — обеспечение превращения и циркуляции охлаждающего вещества-«оборотня». Достигается результат отбором либо подводом тепла.

Что можно соорудить своими руками

После первого знакомства с «внутренностями» типичной холодильной камеры можно приступать к вопросу о возможном ассортименте самодельных конструкций. В этом случае все зависит от того, как много средств хозяева могут позволить себе потратить на изготовление морозилки. Существует несколько вариантов достичь цели, но каждый из них требует своего «индивидуального» набора — как материалов, так и оборудования. В холодильную камеру могут превратиться:

• холодильники, старые, но исправные, или те, которые можно отремонтировать;
• контейнеры, комнаты;
• погреба.

Приобретение готовой системы охлаждения необходимо при выборе одного из 2 первых вариантов. Обустройство камеры-погреба — способ более трудоемкий. Нередко встречаются рекомендации выбрать проект холодильной камеры, собираемой из сэндвич-панелей, однако он не обещает какой-либо особой экономии. Другая потенциальная альтернатива — пеноблоки — также не слишком выгодна в финансовом плане.

Установка холодильного оборудования в камеру своими руками

Наша рекомендация – покупайте промышленные агрегаты (моноблок или сплит-систему). Можно конечно собрать холодильную систему по отдельности (купить компрессор, испаритель, конденсатор, автоматику и связать все воедино), но это под силу только опытному холодильщику.

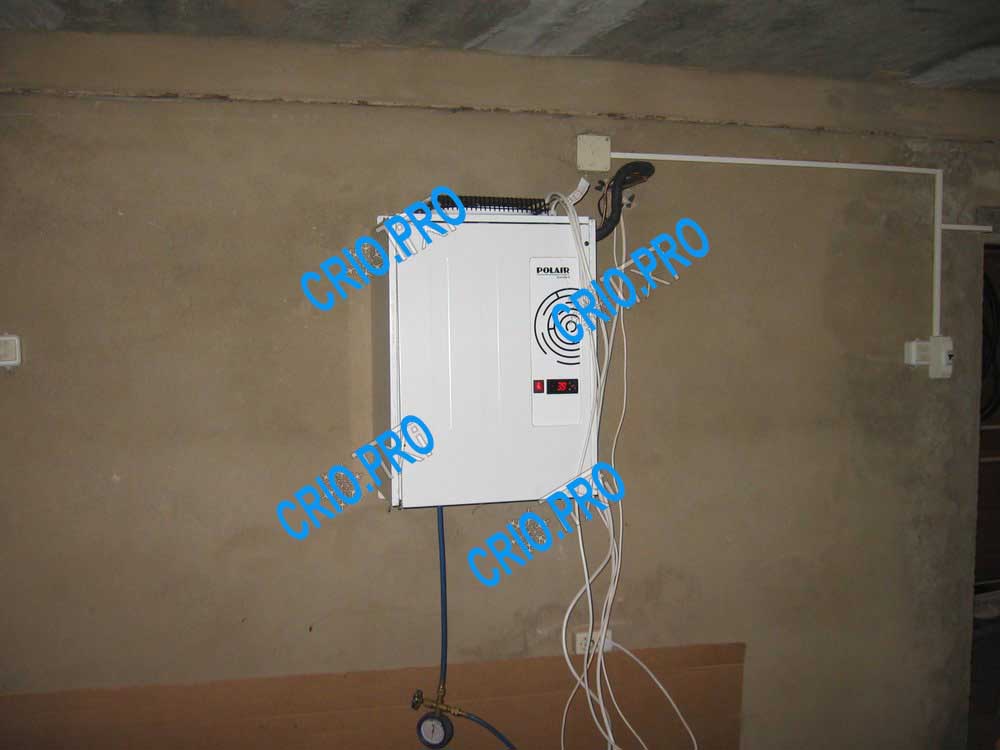

Установка холодильного моноблока своими руками не вызовет трудностей. Сделайте отверстие в стене камеры по размеру испарителя и вставьте в него агрегат.

Затем, воткните вилку в розетку. Установите необходимый температурный режим с помощью регулятора термостата. Или настройте электронный блок управления согласно инструкции. Камера начнет набирать температуру.

Установка холодильной сплит-системы своими руками потребуется, если вы захотите вынести внешний блок на значительное расстояние от камеры (например, на улицу). Либо, если вы превращали в холодильную камеру имеющееся помещение. В последнем случае, толщина стен просто не позволит вам обойтись моноблоком.

Сплит-система отличается от моноблока тем, что внешний блок (конденсатор) и внутренний блок (испаритель) не имеют жесткой связи. Они устанавливаются независимо, а в дальнейшем, соединяются двумя медными трубками и электрическими кабелями.

Часть работ по установке холодильного сплита можно выполнить самостоятельно.

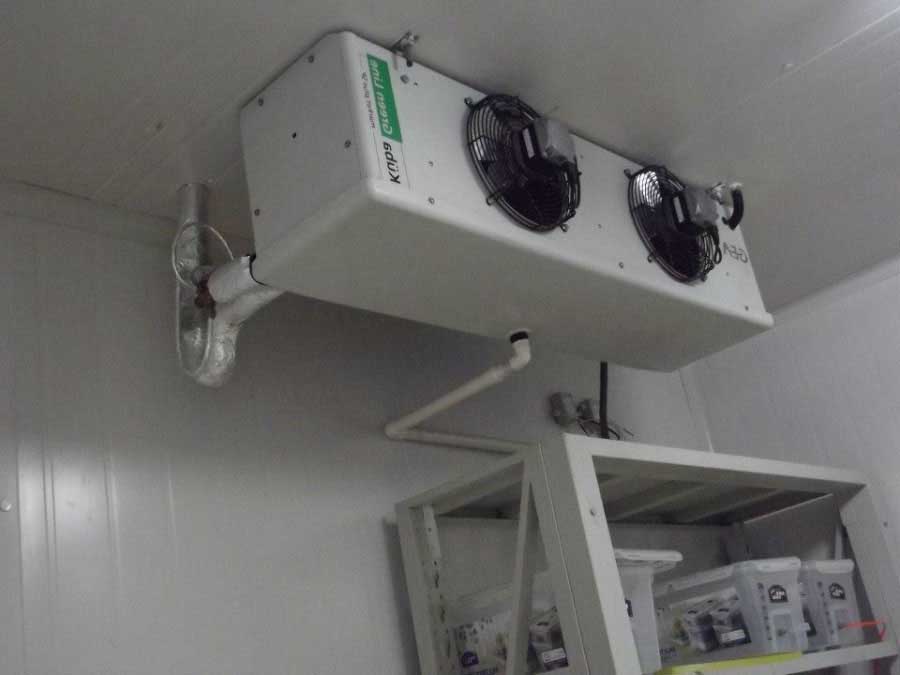

Начните с монтажа внутреннего блока в холодильной камере. Закрепите его на потолке (например, ближе к противоположной от входа стене) с помощью металлических шпилек и болтов.

Затем, подключите нижнее отверстие испарителя к канализации (используйте сантехническую трубу подходящего диаметра, обычно 40 мм). Или просто выведите трубу за пределы камеры в предусмотренную для сбора конденсата емкость (часто используют 19-литровую бутыль для воды, периодически ее меняя).

После этого, можно повесить на стену внешний блок (конденсатор). В нем есть прорези под саморезы.

Переходим к отверстию в стене под медные трубки и кабель. Просверлите его так, чтобы можно было связать коммуникациями внешний и внутренний блоки. Диаметра 50 мм обычно достаточно.

Как только вы выполнили все вышеперечисленное, пригласите механика по холодильному оборудованию, чтобы он грамотно проложил медные трубы (при подключении не обойтись без сварки, тут нужен опыт) и управляющий кабель между блоками. Произвел вакуумирование системы специальным насосом и заправил фреон. Эти операции лучше доверить профессионалу, к тому же вся тяжелая работа уже проделана вами, заплатить придется всего лишь 3-5 тысяч рублей.

Для информации приведем цены на популярные модели моноблоков и сплит-систем компании Polair:

Цены на холодильные и морозильные моноблоки:

Модель	° С	Объем, куб.м	В	Цена, руб
MM 109 SF	-5 … +5	3,5 — 9,5	220	40 770
MM 111 SF	-5 … +5	4 — 10,1	220	45 090
MM 113 SF	-5 … +5	5,5 — 11,4	220	48 510
MM 115 SF	-5 … +5	6,5 — 12,6	220	50 850
MM 218 SF	-5 … +5	9,7 — 16,0	220	57 630
MM 222 SF	-5 … +5	12,5 — 19,5	380	60 180
MM 226 SF	-5 … +5	15,7 — 21,0	380	63 830
MM 232 SF	-5 … +5	28 — 30,0	380	97 310
MB 108 SF	-20 …-15	2 — 5,2	220	49 950
MB 109 SF	-20 …-15	2,6 — 7	220	54 440
MB 211 SF	-20 …-15	4,7 — 10,7	220	62 010
MB 214 SF	-20 …-15	6 — 13,6	380	72 940
MB 216 SF	-20 …-15	7,2 — 16,8	380	79 140

Модель	° С	Объем, куб.м	В	Цена, руб
SM 109 SF	-5 … +10	3 — 10,5	220	49 200
SM 111 SF	-5 … +10	4 — 12,5	220	51 990
SM 113 SF	-5 … +10	6 — 17,5	220	54 510
SM 115 SF	-5 … +10	7 — 19,8	220	63 840
SM 218 SF	-5 … +10	9,5 — 25,5	220	72 670
SM 222 SF	-5 … +10	12 — 32,9	380	79 520
SM 226 SF	-5 … +10	16 — 40,6	380	85 280
SM 232 SF	-5 … +10	25,8 — 53	380	109 320
SM 337 SF	-5 … +10	18,0 — 50,0	380	110 680
SM 342 SF	-5 … +10	21,0 — 54,0	380	125 190
SB 108 SF	-20 …-15	2,9 — 6,9	220	63 150
SB 109 SF	-20 …-15	3,6 — 9,0	220	69 640
SB 211 SF	-20 …-15	6,0 — 13,4	220	73 620
SB 214 SF	-20 …-15	7,1 — 15,9	380	80 170
SB 216 SF	-20 …-15	9,8 — 21,1	380	84 760
SB 328 SF	-20 … -15	14,0 — 33,0	380	120 060
SB 331 SF	-20 … -15	15,6 — 38,0	380	142 900

Обладая простейшими навыками работы с инструментом, вполне возможно сделать холодильную камеру своими руками. В результате получится помещение, обладающее индивидуальными преимуществами: нужного размера, температурного режима и мощностью охлаждения. При этом вы значительно сэкономите на монтаже, а также будете в курсе всех особенностей вашей камеры.

Обустройство холодильника под окном своими руками. Техническая сторона

Первые предложения устанавливать холодильник под окном появились в 50-70-х годах прошлого столетия. Тогда при строительстве квартиры-«хрущевки» возле подоконника обустраивалась глубокая ниша с изолирующей кирпичной кладкой, зазорами и щелями, через которые подавался холодный воздух зимой.

Монтаж холодильной камеры под окном позволял достичь максимальной экономии полезного места на кухне, а также сохранить продукты в свежем виде до шести месяцев. В теплую пору подобная конструкция становилась столом или полкой, где размещали крупы, муки или кухонную утварь.

Ниша у подоконника чаще встречалась в домах из кирпича, т.к. в панельных домах ее не использовали. Стандартные габариты составляли 78х100х20 см.

Плюсы обустройства холодильника под окном очевидны:

• Экономия пространства комнаты.
• Универсальное назначение ниши. В холодный период она предназначается для хранения продуктов, а в теплый – превращается в полку или стол.
• Отсутствие затрат на электричество. Обустройство хрущевских холодильников позволяет достичь существенной экономии на электроэнергии.
• Появление полезного места для размещения банок с консервацией, круп и других подобных продуктов в теплый период времени.

Минусом импровизированного холодильника является неправильное размещение отопительной батареи, из-за чего происходит нарушение изоляции потоков воздуха. К тому же, при сильном холоде из-за существенной температурной разницы под окном может появиться конденсат и иней. А это уже повышает риск образования плесени. Чтобы не допустить таких последствий, достаточно выполнять тщательную сухую уборку.

Близкое знакомство с устройством и его работой

Ознакомление с агрегатом и принципами его работы позволить выбрать наиболее подходящее решение, которое в будущем даст хозяевам возможность модернизировать, усовершенствовать созданное устройство. Любая самодельная холодильная камера обязана включать определенный набор элементов. К ним относится:

• испаритель, превращающий жидкость в пар;
• компрессор, ответственный за движение хладагента по трубкам;
• конденсатор, трансформирующий пар снова в жидкое состояние;
• корпус морозилки;
• терморегулятор, регулирующий температуру посредством включения/выключения компрессора;
• трубки, по которым «курсируют» жидкость/пар.

Холодильные камеры-«профи», продающиеся в магазинах, оснащают осушителями, автоматическими контрольными приборами и фильтрами. Высокая мощность оборудования — достаточно веская причина снабдить прибор вентилятором.

Главные «действующие лица» морозилки — фреоны (хладоны) — жидкости/газы, которые имеют способность закипать при условиях отрицательной температуры (от -30 до -150°). Хладагент циркулирует по трубкам, соединяющим все приборы морозильника. Чем ниже давление фреона в них, тем будет меньше температура закипания. Когда жидкость начинает кипеть, холодильная камера интенсивно вырабатывает холод. Пар, покидая испаритель, движется в конденсатор, где вновь становится жидким. Таким образом, главная функция системы — обеспечение превращения и циркуляции охлаждающего вещества-«оборотня». Достигается результат отбором либо подводом тепла.

Также вы можете ознакомиться с ценами на готовые холодильные камеры:

Как хранили скоропортящиеся продукты

Что касается быстро портящихся готовых блюд, то здесь погреб не совсем подходил. Микробы в них перестают размножаться только при минусовой температуре. Поэтому готовили не много, а столько, чтобы насытился каждый член семьи и ничего не оставалось. На следующий день готовили свежие блюда. В случае если оставались остатки еды – каши, картошка, их добавляли при готовке тех же блинов, пирожков, пирогов и т. д.

В прежние времена при отсутствии холодильников, электричества и закаточных крышек, хозяйки выбирали еще один оптимальный и полезный вид сохранения продуктов – соление. И сейчас все мы с удовольствием вкушаем приготовленные по тем же рецептам квашеные огурцы, помидоры, капусту. Ранее же для этого достаточно было в колодезную холодную воду, с добавлением соли, вложить вымытые овощи.

Сладкие фрукты – абрикосы, айву, яблоки и другие наименования сохраняли в виде варенья. Сахар был редкостью, поэтому во время варки добавляли сладкие травы, смешивали с медом.

До сих пор одним из самых лучших способов сохранения является сушка. Если география позволяет – можно расположить те же фрукты, овощи в нарезанном виде на крыше под жарким солнцем.

Обустройство холодильника под окном в хрущевке. Улучшение хрущевского холодильника

Сама идея пусть и сезонного, но холодильника под окном на кухне хрущевки очень практична, вполне разумно постараться оставить нишу в этом же качестве. Предстоит только привести его в должное состояние, чтобы он и внешний вид имел соответственно новому ремонту и функционировал лучше. Перечислим основные моменты, связанные с хрущевским холодильником:

• Задняя стенка – это всего полкирпича, чаще всего имеется вентиляционное отверстие для поступления внешнего холодного воздуха;
• Изнутри имеется лишь деревянные дверцы, которые отделяют внутреннее помещение от холода улицы;
• За счет вентиляционных отверстий внутрь хрущевского холодильника попадает по большей части внешний воздух с пониженной абсолютной влажностью снаружи, так что это уберегает от появления инея и конденсата.

Итак, становится вполне логичным, что основная переделка хрущевского холодильника может заключаться именно в замене внутренней дверцы. Она должна обеспечить максимальную теплозащиту, которая уместна в данном месте. Отличным решением для поставленной задачи будет установка дверцы с одной створкой из металлопластика. Одну створку лучше делать из-за того, что профиль подбираться будет такой же, как и на двери или для окон, а он достаточно широкий. В качестве заполнителя можно вставить как однокамерный стеклопакет, например 4х10х4, так и сендвичпанель.

Фурнитуру выбирать лучше самую простую по функционалу. Нет необходимости добавлять фрамужную систему, тем более что общие размеры и так не позволят вставить что-то существенное. Крепить металлопластиковую дверцу предстоит анкерами на боковые стенки хрущевского холодильника. Сверху и снизу достаточно герметизировать пространство монтажной пеной. Полученная дверца нормально выдержит вес находящегося сверху подоконника.

Вариант распашной дверцы из пластикового профиля

Вторым вариантом может стать система слайдорс с раздвижными створками. Опять-таки заказывать их лучше у производителей остекления. В этом случае система раздвижных дверок будет достаточно надежно изолировать квартиру от прохлады в нише. Фактически в результате получается пластиковый хрущевский холодильник.

Выполнив обшивку внутри из пластика, и вовсе получается хороший ухоженный вид, недалекий от такого же в настоящем холодильнике. Главное не поскупиться на установку нормальной системы замка раздвижных створок с доводкой. Потому как такая система значительно уступает по теплоизоляции обычным распашным системам пластиковых окон и дверей. Не до конца закрытая створка приведет к сильному сквозняку холодного воздуха по ногам.

Сдвижные дверцы

А что же с внутренней стороны ниши? Отверстие наружу, если такое имеется лучше не заделывать, опять-таки потому как при пониженных температурах пусть лучше внутрь поступает внешний воздух, а не горячий и влажный внутренний. Так можно обезопаситься и не допустить образования конденсата в большом количестве. Достаточно заделать отверстие любым паропроницаемым теплоизоляционным материалом, например, минеральной ватой. Такие варианты, как запенить или заткнуть пенопластом, не подойдут. Внутренние стенки можно обшить как влагостойким гипсокартонном, так и пластиком, или вовсе оштукатурить.

Совет: В качестве дополнительного «наворота» можно подвести освещение внутрь. Опять-таки учитывая особенности данной ниши, лучше использовать освещение с питанием от низкого напряжения (12В, 24В) с использованием понижающих преобразователей.

Холодильники другого типа

Если вам нужна морозилка, стоит попытаться собрать компрессорный агрегат. Для него характерна быстрая и надежная заморозка. Самостоятельно изготовить такое устройство сложно. Надо обладать определенными знаниями и иметь в наличии компрессор, испаритель и конденсатор. Такой агрегат можно установить в прицеп машины, отправляясь на природу.

Существуют устройства абсорбционного типа. В их состав входят:

генератор, в который подается насыщенная аммиаком смесь. После подключения к системе электроснабжения она закипает;

• конденсатор, обеспечивающий отвод тепла за пределы холодильника;
• абсорбер, в котором за счет разницы давлений водоаммиачный раствор поглощает пары аммиака. Процесс сопровождается выделением тепла. Для недопущения перегрева его охлаждают водой;
• испаритель, в котором выделяются пары хладагента;
• вентили;
• насос, обеспечивающий подачу пересыщенного аммиачного раствора внутрь генератора.

Все элементы соединяются вместе, формируя замкнутую схему. Собрать холодильник сможет только мастер, имеющий подходящее образование. Ремонт такой камеры невозможен.

Таким образом, самый простой вариант холодильника для автомобиля – устройство на элементах Пельтье. Это оптимальное решение в ситуации, когда туристическая сумка-термос не устраивает. Походный, на 12 вольт, станет подходящим вариантом для дачи, если предусмотреть специальный переходник на 220 В.

Видео: сумка холодильник своими руками

Хотите разбираться лучше других?

• Изготовление самодельного походного холодильника своими руками — Отправляясь на пикник, дачу, в автомобильное путешествие или просто на рыбалку, необходимо заранее позаботиться о сохранности скоропортящихся продуктов. Эта проблема особо остро…
• Принцип работы автомобильного холодильника — Выезд на пикник или просто за город практически всегда сопровождается сбором еды и напитков. Вот только летом охлажденная пища в авто быстро нагревается, а зимой — охлаждается….
• Самодельная морозильная камера — Не всегда морозилки в бытовом холодильнике достаточно для того, чтобы поместить в нее все продукты. Казалось бы, можно просто купить отдельно стоящую морозильную камеру для…
• Виды и особенности автомобильных сумок-холодильников от прикуривателя — Во время длительного нахождения в авто при жаркой погоде сложно сохранить продукты свежими. В такой ситуации на помощь приходит сумка-холодильник автомобильная от прикуривателя….
• Собственноручный ремонт двери холодильника — Замена старой бытовой техники только купленной – задача, которая не каждому человеку «по карману». Холодильник – это достаточно важный для поддержания нормального домашнего быта…

На что следует обратить внимание, выбирая холодильную камеру?

• Исходя из размеров и планировки помещения, выбираем примерный размер камеры.
• Определяем примерное количество кег, которые будут хранится в камере, располагаем на схеме камеры, выявляем итоговый размер необходимой камеры.
• Выбираем любой подходящий тип камеры.
• Выбираем определенную модель холодильного агрегата.
• Определяем подрядчика для установления своего социального статуса.

Как только все предварительные работы завершены, можно приступать к монтажу холодильной камеры. Занятие это для неподготовленного человека довольно сложное, поэтому лучше всего доверить его профессионалам.

Альтернативные способы поддержания низких температур

Небольшую переносную морозильную установку, охлаждающую до -10 градусов, можно собрать, используя элементы Пельтье. На этих пластинах (запитанных постоянным U = 12 V и I = 6 A) одна сторона вырабатывает тепло, другая – холод. Создают агрегат так:

• берут небольшую (примерно 30 на 60 см) пенопластовую коробку (можно пластмассовую, деревянную, картонную, но потребуется термоизолировать ее стенки);
• вырезают в ней отверстие (квадратное) под вентилятор и элементы;
• подключают вывода на аккумулятор или соединенные батареи, либо к стационарному блоку питания.

Из погреба можно сделать ледник. Для этого внутри его стен и по дну монтируют замкнутую систему труб, заполненных специальной жидкости (например, керосином). Такая конструкция аккумулирует холод в зимний период, поддерживая низкие температуры на протяжении всего лета. Но вариант отличается значительными затратами.

Морозильная камера, созданная своими руками, позволит длительное время хранить мясные и рыбные изделия, молочные продукты. Можно будет заготавливать фрукты летом, а зимой готовить из них компоты или употреблять в свежем виде сразу после размораживания.

Объем созданного хранилища зависит как от потребностей, так и финансовых возможностей, имеющихся свободных площадей. Достигаемая отметка отрицательных температур зависит от мощности охладительной установки. Минимальные затраты электроэнергии будут при создании морозильника в подвале либо погребе, потому что там температура находится в пределах от +1 до +10 градусов. А самый доступный, дешевый способ – это переделать старый холодильник на морозилку.

https://youtube.com/watch?v=LLuZOyW9CcA

Как из мотора холодильника сделать компрессор

Сначала подготовим инструменты:

• 2 шланга (100 мм, 600 мм);
• ресивер (подойдет корпус от старого огнетушителя);
• проволоку;
• хомуты;
• бензиновый фильтр от автомобиля;
• манометр;
• дрель со сверлами;
• плоскогубцы;
• деревянную доску (основа для конструкции).

Начнем переделку с подготовительных демонтажных работ:

• снимаем компрессор с холодильника, расположенный внизу с помощью фигурной отвертки, плоскогубцев, набора ключей;
• откусываем плоскогубцами (кусачками) 2 трубки от системы охлаждения и компрессора;
• снимаем пусковое реле (черная коробочка с проводами), откручиваем крепления;
• перекусываем провода;
• проверяем детали на рабочее состояние, ведь не факт, что они пригодны к демонтажу, если холодильник старый и давно стоит без дела;
• расплющиваем трубки для прохождения воздуха сквозь них;
• устанавливаем на место ранее снятое ранее реле;
• прикручиваем проводку с вилкой к проводам, находящимся на корпусе;
• обматываем места соединения изолентой;
• включаем в розетку, если из трубочек пошел воздух, значит агрегат рабочий, в противном случае компрессор от холодильника сломан или провода соединены неправильно;
• берем пластиковую емкость (2,5-3 л), просверливаем вверху несколько отверстий;
• вставляем трубки от компрессора так, чтобы входная располагалась от края ресивера в 200 мм, выходная – внутри емкости (от верха в 10 мм);
• заливаем смолой;
• просверливаем отверстие для гайки в металлическом корпусе от огнетушителя (если нет, то свариваем из трубы листа металла деталь для подсоединения ресивера);
• вставляем манометр, прикручиваем, привариваем;
• прикрепляем ресивер к основе на проволоку.

Самодельный компрессор должен состоять из трех медных трубок: одна – короткая, запаянная на конце. При обслуживании достаточно будет отрезать припаянную часть, залить отфильтрованное масло, запаять вновь.
