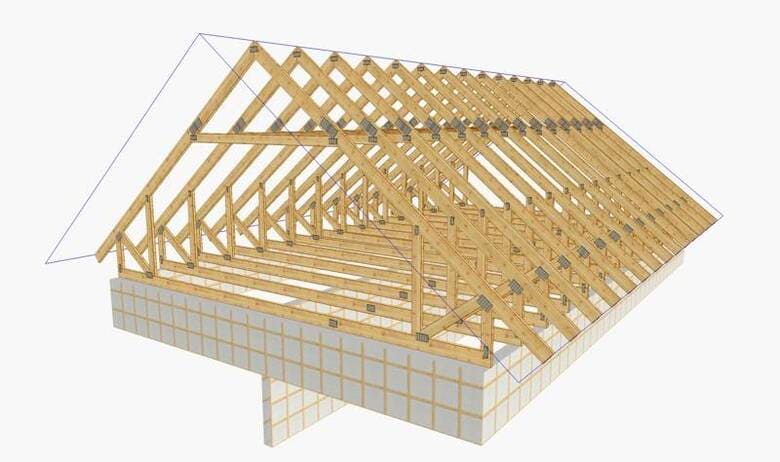

Крепкая кровля: стропильная система крыши и её виды

Разновидности металлических креплений и их характеристики

Для производства крепежных элементов обычно используется металл толщиной 1,5-3 мм, что придает изделиям достаточную прочность и выгодно выделяет его среди других материалов. Можно найти расходники самых разных размеров для любых целей.

Среди разновидностей держателя стропила можно назвать такие приспособления:

1. перфорированная монтажная лента;
2. опора для балок;
3. пластины и накладки;
4. опоры для бруса;
5. уголок для стропильных соединений;
6. крепления LK;
7. уголки KP;
8. кронштейны WB;
9. саморезы;
10. стропильная скоба;
11. болты с гайками;
12. вязальная проволока.

Фиксацию крепежных деталей можно выполнять и гвоздями. Но их применяют только в условиях промышленного производства, когда есть возможность отогнуть конусовидную часть крепежа. Для таких работ используется оборудование, которое выполняет эту процедуру под давлением.

Угловые элементы KP производятся в большом количестве модификаций. Они позволяют минимизировать возможность срыва резьбы на болтах и деформации соединений во время естественной усадки каркаса. Такие детали можно закрепить на гвоздях или шурупах своими руками, никакие специальные станки не потребуются.

Зафиксировать несущую балку во время сборки перекрытий деревянного дома из бруса или оцилиндрованных бревен можно с помощью кронштейнов WB. В таком случае не нужно будет делать врезку на стропильной ноге, при этом ее несущая способность не снижается. Для фиксации крепежного элемента применяются анкеры, шурупы и гвозди.

Для того чтобы соединить балки со стропилами в подстропильной системе, предназначено крепление LK. По характеристикам оно практически не отличается от кронштейнов WB, однако, зафиксировать его можно только гвоздями или саморезами. Они широко применяются во время строительства бревенчатых срубов.

Подводя итоги, отметим, что крепежные элементы являются неотъемлемой частью строительства любой каркасной конструкции, в том числе крыши бревенчатого дома. От качества таких расходных материалов зависит устойчивость всей конструкции и продолжительность службы кровельного покрытия и пирога. В связи с этим, рекомендуем очень внимательно отнестись к процессу выбора креплений для стропил, чтобы избежать многих проблем в будущем.

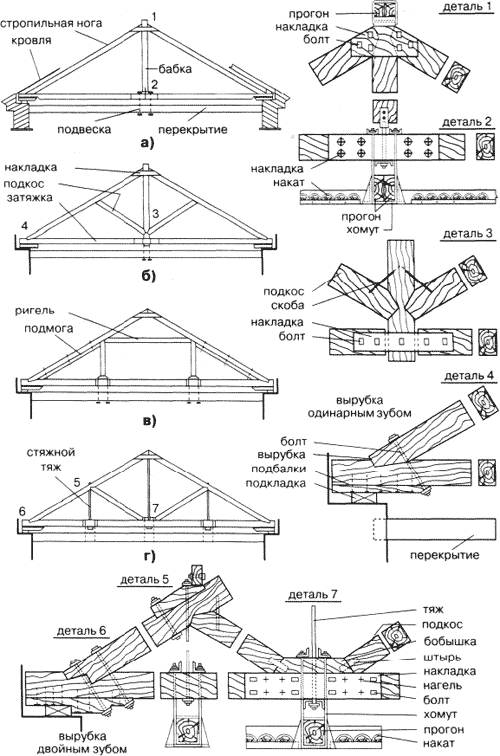

Соединение балки со стропильной ногой

Крыша дома под действием на нее нагрузок стремится разъехаться в стороны и вниз. Чтобы этого не допустить, используют различные конструктивные решения, препятствующие смещению элементов каркаса кровли.

Так было придумано вырезание выемок в ноге стропил, которое можно выполнить с помощью таких соединений как:

1. зуб с одним упором;
2. зуб с шипом и упором;
3. опирание стропил на балки перекрытия.

Крепление стропил к мауэрлату, смотрите на видео:

Врубку с одним зубом используют, когда у крыши большой угол уклона. Это означает, что крепление стропил к балкам перекрытия производится под углом больше 35 градусов. В ноге вырезают зуб с шипом, а в балке для входа шипа создают гнездо. При этом глубина выемки не может быть более 1/3 или 1/4 части толщины балки, в противном случае происходит ослабление элемента. Врубку производят, отступив от края балки 25 – 40 сантиметров, тогда удастся избежать вероятности сколов. Чтобы не допустить сдвига соединения в бок, одинарный зуб необходимо создавать вместе с шипом.

Врубку с двойным зубом выполняют для пологих кровель, когда угол между элементами соединения не превышает 35 градусов, ее выполняют одним из таких способов:

1. два шипа;
2. упор без шипа;
3. упор, дополненный шипом;
4. соединение по типу замка с двумя шипами и другие варианты.

Для обоих зубов глубина врезки обычно одинаковая. Но в ряде случаев первый дополненный шипом зуб врубают на 1/3 толщины балки, а второй – на 1/2.

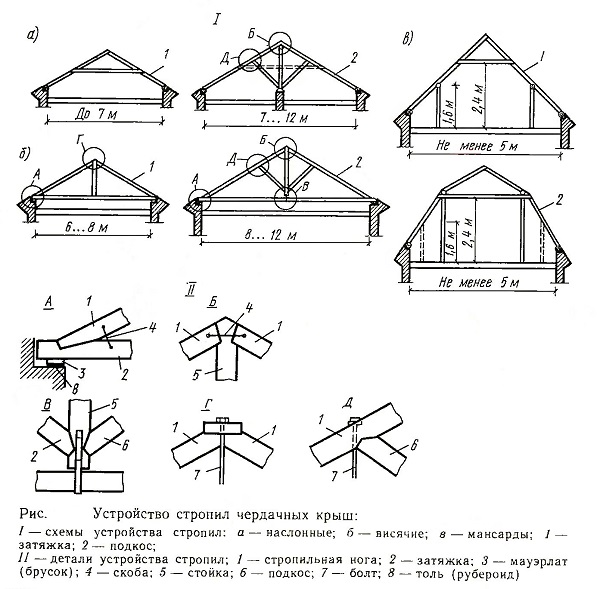

При создании крыш встречается такой способ устройства стропил, когда соединяют стропильные ноги и деревянные потолочные балки перекрытия, но его используют редко. В данном случае в ноге вырезается зуб-упор так, что одна из его плоскостей ложится на плоский край балки, а другая плоскость упирается в запил, сделанный глубиной в 1/3 часть толщины балки. Для надежности помимо врубки выполняют дополнительное соединение при помощи хомутов, болтов, проволочных петель или полосок металла.

Некоторые рекомендации

Крепление стропил к коньковому прогону, мауэрлату или между собой – это важная задача. Чтобы выполнять такую работу правильно, следует воспользоваться следующими рекомендациями от специалистов:

Не важно, из какого материала выполнены стены дома, всегда нужно делать мауэрлат. Пеноблок, кирпич или что-то другое, все это не даст нужную горизонтальность

В результате крепление стропил будет делать сложнее

К тому же, мауэрлат позволит равномерно распределить нагрузку на стены. Исключение может составить только дом, который сделан из брусьев или бревен

В результате крепление стропил будет делать сложнее. К тому же, мауэрлат позволит равномерно распределить нагрузку на стены. Исключение может составить только дом, который сделан из брусьев или бревен.

Но и тут без мауэрлата будет трудно обойтись, если самый верхний ряд уложен не строго по горизонтали.Если стропильные ноги сшиты из двух частей, то место соединение необходимо усилить. В этом случае под ним устанавливаются подкосы или стойки. В этом случае, для крепления дополнительных опор, можно использовать пластины различных видов.Если в стропильной системе не используется коньковый прогон (висячая конструкция), то верхнее место соединения фермы следует усилить.

В этом случае помимо обычного крепления стропил между собой применяются металлические уголки или пластины.Особые сложности может вызвать монтаж каркаса вальмовой крыши. Здесь, кроме основных стропил, применяются диагональные и нарожники. Именно с креплением их могут возникнуть трудности.

Диагональные стропила верхним концом крепят к торцу конькового прогона и с основной стропиле. При этом используют метод врубки. На самой диагональной стропиле следует сделать вырубки или набить специальные бруски.

К ним и будут крепиться нарожники.Если делается жесткое крепление стропил к мауэрлату с применением шаблона, то нужно быть внимательным. В первую очередь вы должны убедиться, что соблюдена и горизонтальность и вертикальность. Мауэрлат должен лежать ровно.

Сделав шаблон, не спешите делать спилы на остальных стропилах. Следует пройти по всем местам крепления. Это необходимо чтобы проверить идеально ли подходит шаблон.Делая монтаж, вначале ставят две крайние фермы, по обеим сторонам дома.

Затем между ними натягивают веревку. Она будет служить ориентиром, чтобы остальные стропильные пары крепились на одном уровне.Если используется способ с упорными брусками, то дополнительных элементов фиксации от опрокидывания делать не стоит. Но только в том случае, если крепление производится с двух сторон стропил.

Во всех остальных вариантах необходимы дополнительные приспособления, которые будут предотвращать опрокидывание.Скользящее крепление можно использовать не всегда. Так как снизу надежного упора не будет, то коньковый прогон должен быть обязательно. Поэтому такой способ крепления стропил к мауэрлату применяется только при наслонной системе.Еще один нюанс касается скользящего метода.

Если таковой применяется, то сверху следует крепить стропила с помощью шарнирного соединения. С его помощью можно погасить вертикальные нагрузки.Выбирая место, куда будет крепиться стропила, следует избегать проблемных участков. Это, главным образом сучки.

Место вокруг них достаточно непрочное. Если сюда произвести крепление стропил, то соединение будет ненадежным. Если на участке обнаружено место подверженное гниению, то такой деревянный элемент использовать категорически нельзя.

Видео по теме:

Многие специалисты советуют дополнительно скреплять места соединения стальной проволокой.

С ее помощью вся система будет более надежной. Кроме того, перед монтажом необходимо в обязательном порядке обработать все деревянные элементы специальными пропитками. Они предохранят всю конструкцию от возгорания, а также от плесени и жучков.

https://youtube.com/watch?v=d6BaQ6Q_-ogrel%3D0%26controls%3D0%26showinfo%3D0

• 1poderevu.ru
• dekormyhome.ru
• kryshagid.ru

Какие факторы влияют на расстояние между стропилами двускатной крыши

Есть очень много различных мнений неопытных застройщиков о том, как выбирать расстояние между стропилами. Некоторые на полном серьезе дают советы по выбору этого параметра для каждого вида кровельного материала: натуральной или искусственной штучной черепицы, металлочерепицы и профнастила, мягких битумных или шиферных покрытий На самом деле все это не так, архитекторы никогда не ставят в исходных данных во время расчета шага стропильной системы тип кровли.

Физические свойства кровельных материалов, совместно и иными факторами, оказывают влияние не на расстояние между стропилинами, а на их размеры и дополнительные конструктивные элементы стропильной системы для повышения устойчивости конструкции, среди которых:

• вертикальные опоры;
• горизонтальные прогоны;
• угловые подпорки;
• ригели и прочие специальные элементы.

Некоторые элементы стропильной системы

Перед началом расчетов инженеры имеют исходные данные (техническое задание) по всей системе, с учетом этих величин рассчитываются остальные параметры. В числе исходных данных есть и шаг стропилин, он известен до начала проектирования и не изменяется в окончательном проекте. Что именно влияет на этот параметр?

Факторы, влияющие на расстояние между стропилами	Краткое описание
Тип кровли	Этот фактор оказывает влияние только в том случае, если планируется делать крышу утепленной. В техническом задании на проектирование должен указываться тип и размеры используемых утеплителей, а они бывают разными. К примеру, стандартная ширина пенопласта и прессованной минеральной ваты составляет 60 см. Для того чтобы исключить образование мостиков холода, облегчить и ускорить процесс установки утеплителя и минимизировать количество непродуктивных отходов пролет между стропилинами должен быть в пределах 56–58 см. Рулонная минеральная вата может иметь ширину от 120 см до 100 см. Соответственно, для их монтажа требуется иной шаг стропильных ног.
Экономическая целесообразность	Чем больше расстояние, тем больше нагрузку воспринимает каждая стропильная нога. Это влияет на ее размеры и общее количество пиломатериалов для крыши. В настоящее время дерево относится к очень дорогой категории стройматериалов, нужно добиваться уменьшения расхода. Делается это как за счет использования дополнительных упоров стропильной системы для оптимального распределения нагрузки, так и за счет регулировки количества стропильных ног, что позволяет уменьшать сечение элементов крыши и экономить дорогие доски.
Технологичность	Каждый дом имеет свои архитектурные особенности. Имеется в виду расположение и количество дымоходов и вентиляционных выходов, планировка чердачных помещений, материалы изготовления несущих стен, наличие деревянного мауэрлата или бетонного армирующего пояса. Стропилины не могут располагаться над дымоходами и вентиляционными трубами, мешать установке мансардных окон и т. д. Такие нюансы обязательно продумываются во время проектирования строения, они также оказывают влияние на расстояние между стропилами.

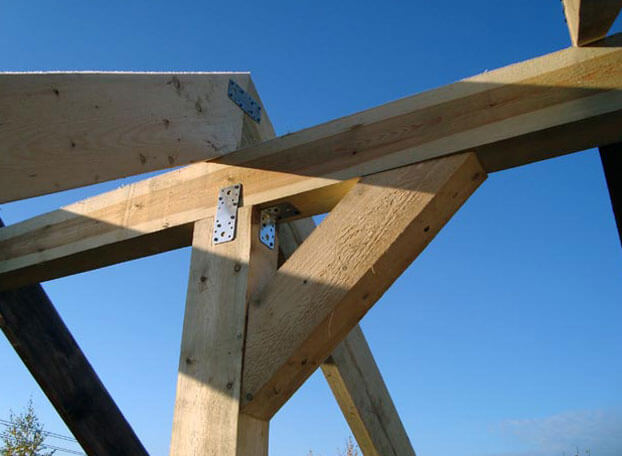

Использование уголка для соединения элементов конструкции

При выборе метода крепления стропил кровли к мауэрлату нужно ориентироваться на особенности конкретной крыши. В случае с деревянными постройками обычно используется скользящее соединение, во всех остальных же ситуациях сочленение делается жестким.

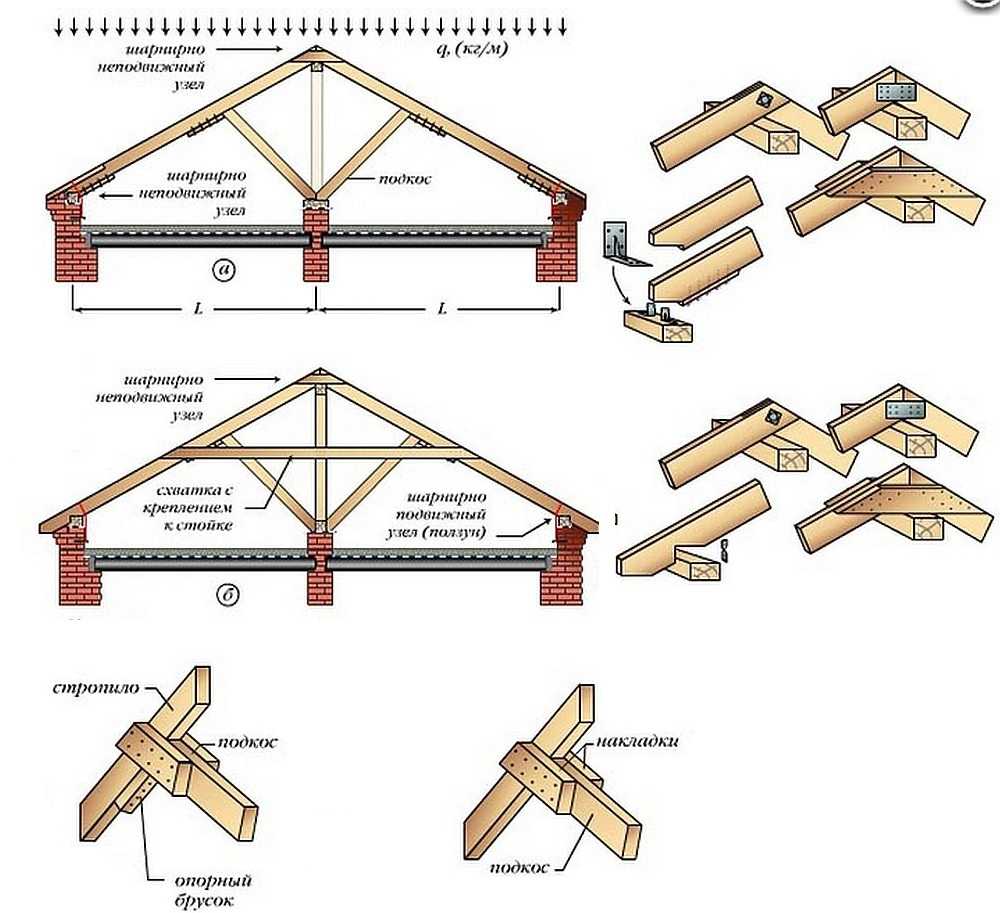

Схема усиления стропил дополнительными подкосами

Если предпочтение отдается соединению с применением специальных вырезов, работу нужно начинать непосредственно с их подготовки. Вырезы делайте так, чтобы стропилина безо всяких проблем устанавливалась своей горизонтальным участком на мауэрлат, а угол наклона бруса соответствовал наклону кровельного ската. Для фиксации одного бруска будет достаточно трех гвоздей, два из которых следует вбить по обеим сторонам стропилины под углом. Последний гвоздь забивайте в направлении вертикально сверху. Используйте проволоку для усиления соединения. В результате вы получите максимально прочное и жесткое соединение.

Наиболее распространенным методом соединения стропил с мауэрлатом является способ, предполагающий применение подшивного бруса и уголка. В данном случае работа начинается с того, что стропилина разрезается под требуемым углом. Угол подбирается в соответствии с уклоном кровельного ската, закрепленным в проекте.

Далее необходимо установить по краю опорного бруса подшивной брус длиной порядка 100 см. Стропилина будет жестко упираться в этот брусок по линии давления. Конструкция рассматриваемой системы такова, что соединение будет максимально жестким, без сдвигов и прочих нарушений. Боковое крепление стропильной ноги к опорной системе выполняется металлическими уголками. Такие крепежные элементы позволяют предотвратить поперечное смещение стропилин. Дополнительно специалисты рекомендуют усиливать узлы крепления за счет специальной проволоки.

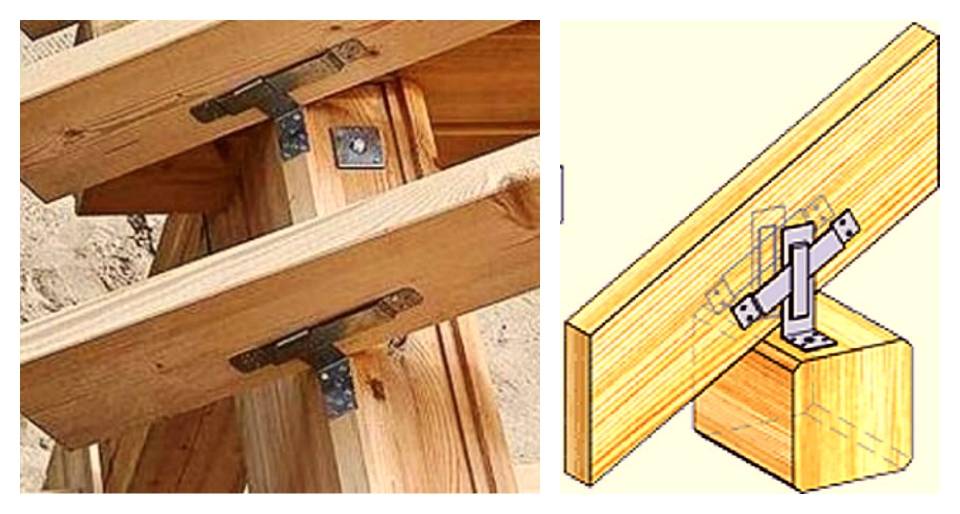

Существует несколько разновидностей уголков, которые можно использовать для сочленения стропилин с мауэрлатом.Наиболее распространенными являются уголки марок КР11 и КР21. Такие изделия имеют овальные отверстия под анкера, благодаря которым значительно уменьшается вероятность обрыва крепежа под воздействием нагрузок или в процессе осадки строения. При помощи уголка марки КР5 можно крепить элементы конструкции с большим значением несущей способности. Уголок марки КР6 имеет упрочненную конструкцию и используется для фиксации тяжелых элементов.

Крепление

Дополнительно применяются уголки марки КМ, для изготовления которых традиционно используется перфорированная сталь. С их помощью закрепляют основные несущие и разного рода дополнительные элементы стропильной системы. Среди преимуществ такого крепежа нужно отметить возможность применения традиционных шурупов и саморезов, а также отсутствие необходимости привлечения к монтажным работам спецтехники.

Крепеж для стропил

Также в продаже доступны усиленные уголки марки KMRP. Они предназначены для фиксации конструктивных элементов под прямым углом. Такие изделия обеспечивают качественную фиксацию стропил. Подобные уголки можно регулировать, что делает работу максимально удобной.

Критерии выбора конструкции

Указанные выше крыши могут быть монтированы на дома их любых популярных материалов (бетон, кирпич, дерево)

Но при выборе стропильной системы нужно обратить внимание на следующие факторы:

Заранее решить, как будет использоваться чердачное пространство. Если планируется использовать это в качестве помещения для жилья или хранения вещей, следует выбирать ломанную или двускатную систему. Если помещение не будет использоваться, подойдет вальмовая или односкатная конструкция. Наслонная или висячая система выбирается, отталкиваясь от того, есть ли внутри дома несущие перегородки, а также от конструкции самого здания. Кроме того необходимо определить, сколько секторов будет у дома. Если планируется несколько, нужно определить, какие конструкции подойдут лучше всего. Необходимо решить вопрос и с кровельным материалом. От этого тоже зависит выбор конструкции системы. Раньше для закрепления системы использовались врубки. Однако сейчас они вышли из моды, поскольку приходилось брать деревянные детали большого сечения. Сейчас все закрепляется анкерами, болтам и саморезами

Однако важно, чтобы у них было антикоррозийное покрытие, иначе они быстро заржавеют. Все деревянные элементы тоже следует обрабатывать специальными растворами, которые препятствуют образованию гнили

Специалисты также советуют выбирать дерево хвойных пород, поскольку они реже поддаются плесени
Обязательно обратите внимание на климат в регионе. Будет ли крыша часто поддаваться ветровой или снеговой нагрузке? Или и тому и тому? И последний важный критерий – финансовые возможности человека
Нужно сразу организовать проект, рассчитав, сколько материала потребуется и как много денег придется заплатить.

Чаще всего ошибки допускаются именно на этапе проектирования. И если у вас нет опыта в создании проектов, лучше обратиться к экспертам, которые помогут осуществить расчеты и выбрать подходящую стропильную систему.

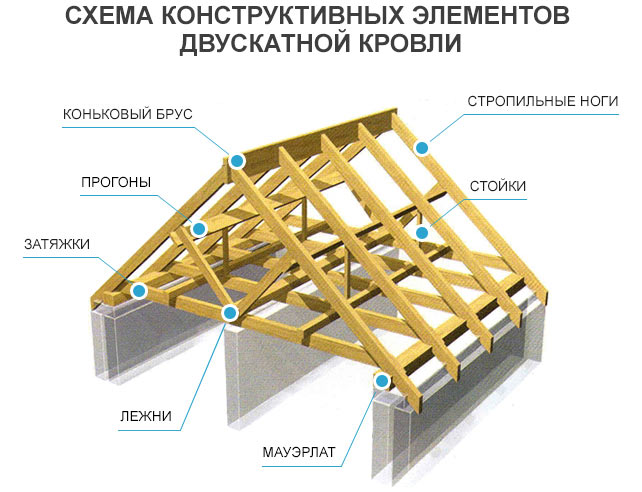

Какие элементы еще понадобятся

Двухскатная крыша считается несложной конструкцией, но чтобы возвести все правильно, следует знать все ее компоненты. В каркас, кроме самих стропил, входят и другие элементы, а именно:

1. Мауэрлат. Этот элемент системы расположен по верхнему периметру стен. Он служит для того, чтобы равномерно распределять нагрузку от двухскатной крыши. Именно в него упираются стропила. Для мауэрлата применяется брус с сечением 15 на 15 сантиметров.
2. Прогон. Это балка, которая поддерживает верхние концы стропильных пар. Здесь, как и в случае с мауэрлатом, используется деревянный брус.

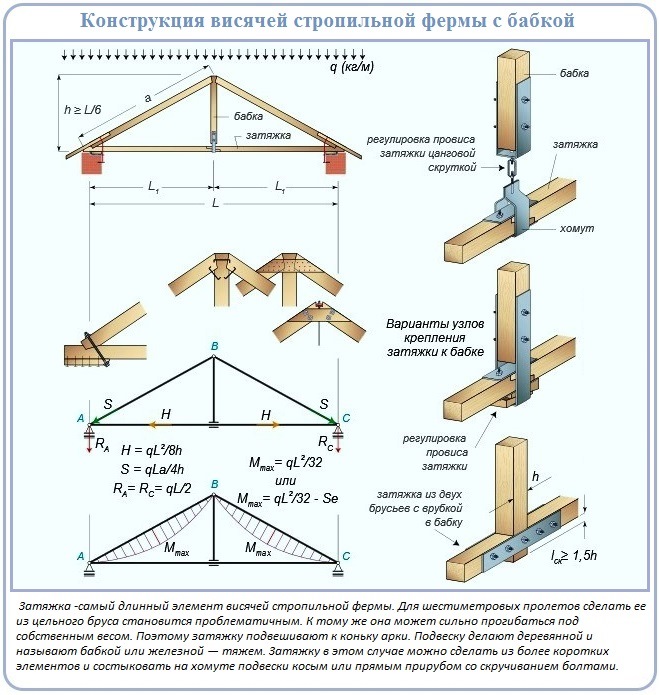

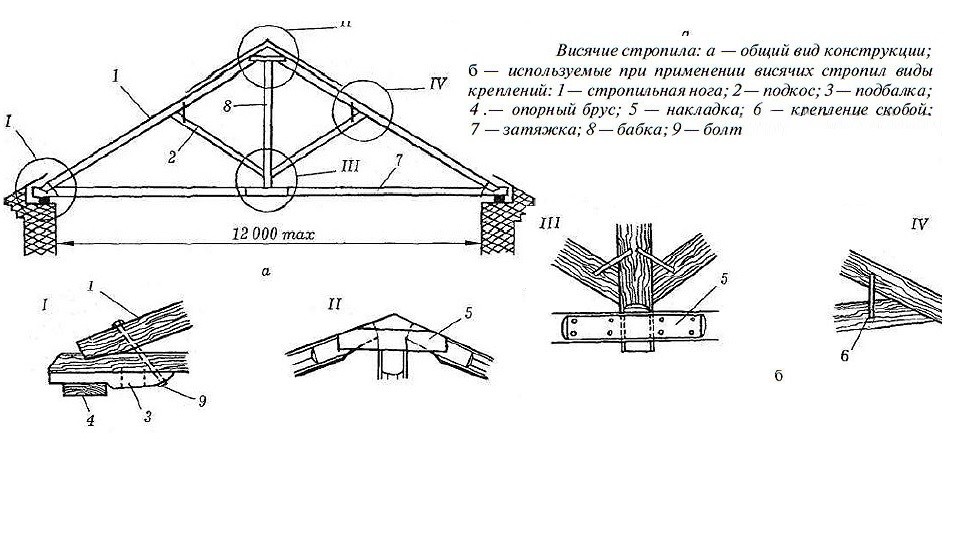

3. Затяжка — элемент, использующийся в висячих системах. Затяжка соединяет нижние концы стропил.
4. Лежень – это необязательный элемент. Он представляет собой деревянную балку, которая служит основанием для упоров подкосов.
5. Стойки. Они применяются в наслонной стропильной системе. Стойки поддерживают коньковый прогон.

Также могут применяться и другие элементы. Например, для усиления всей конструкция используются подкосы, ригели и так далее. Также применяются кобылки – это удлинение стропил, которое составляет свес двухскатной крыши.

Нагрузки на крышу

В зависимости от продолжительности действий нагрузки на крышу подразделяются на два вида:

• Постоянные.
• Временные.

К постоянным нагрузкам относится собственный вес крыши, который складывается из:

• Веса стропильной системы и обрешетки.
• Кровельного материала.
• Веса теплоизоляционного слоя (если кровля утеплена).
• Веса отделочных материалов внутренней стороны кровли (на мансардных этажах).

Временные нагрузки на крышу подразделяются на:

• Длительные — снеговые нагрузки и температурные климатические воздействия с пониженными нормативными значениями.
• Кратковременные — снеговые нагрузки и температурные климатические воздействия с полным нормативным значением, ветровые нагрузки, гололедные нагрузки, нагрузки от людей и ремонтных материалов (возникают во время монтажа, ремонта и обслуживания крыши)
• Особые — сейсмическое воздействие на стропильную систему.

Перейдем к детальному анализу каждого типа нагрузки.

Порядок крепления стропил к мауэрлату двухскатной крыши

Чтобы установка прошла максимально быстро и просто, без ошибок, стоит придерживаться определенного порядка действий.

1. Уложить стропильную ногу на конек и мауэрлат для определения угла подрезки балки.
2. Наметить линию обрезки.
3. Отпилить фрагмент стропильной ноги.
4. Уложить стропило на место с подшивкой опорного бруска при необходимости.
5. Выполнить соединение стропил над коньком. Это можно сделать со смещением балок так, чтобы они соединялись внахлест, или скрепить балки встык, наложив дополнительную связь.

Если установка производится так, чтобы вверху стропильные ноги не просто опирались на конек, а имели запил, последовательность работ немного меняется. После обрезки первого стропила под упор на мауэрлат и выполнения запила под конек эта деталь используется как шаблон для всех последующих. Стропила при этом заходят друг за друга, обрезаются после закрепления всех балок.

При выполнении запила на нижнем конце стропила поступают аналогично – подгоняют одну балку и используют ее как шаблон для других.

После первичной установки каждая стропильная нога дополнительно закрепляется металлическими фиксирующими элементами – гвоздями, шурупами (обязательно с использованием металлических шайб!), скобами, хомутами и так далее.

Дельные советы

Важно помнить и о нескольких советах, которые знают опытные строители и дают их начинающим

Важно не забыть обработать деревянные элементы защитными составами против насекомых и влаги. В этом случае дерево проживет намного дольше, хотя само по себе оно в любом случае – достаточно надежный и долговечный материал.
Не стоит пренебрегать мауэрлатом, даже если на участке сооружается небольшой дачный домик.
Вентиляционные зазоры при кровле крыши важно соблюдать

Они обеспечат правильный микроклимат для всех элементов кровли и, соответственно, увеличат срок ее службы.

Для мауэрлата и стропил рекомендуется выбирать древесину лиственных пород, качественную и без трещин.
Для фиксации всех узлов важно брать те крепежные элементы, которые смогут сопротивляться воздействию влаги, то есть оцинкованные или имеющие другое защитное покрытие.
Заранее нужно озаботиться наличием всех инструментов, которые могут понадобиться. Это молоток, электрический лобзик, сверла нужного диаметра, дрель, обычная ручная пила, угольники и линейки, карандаш для нанесения разметки, строительный уровень.

Все работы на кровле требуется производить со страховкой. Лучше максимально обезопасить себя от возможных падений и травм.
Стропила монтируются так, чтобы образовался карнизный свес. Он необходим для того, чтобы кровля выступала за уровень стен. Тогда дом будет лучше защищен от влаги.
Часть работ (например, создание пяток на стропилах) можно выполнять на земле, а затем уже поднимать стропильные ноги наверх и производить фиксацию.
Важно не ошибиться в расчетах при проектировании стропильной системы.

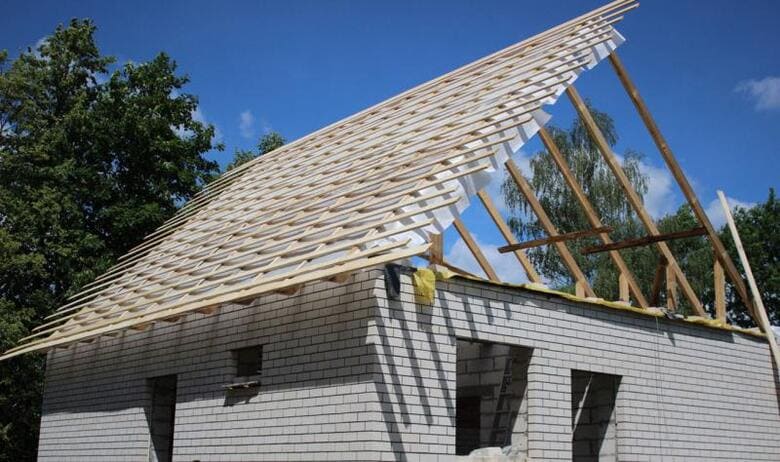

Стропила для крыши

Если не забывать об этих советах и использовать их на практике, то кровля получится надежной, аккуратной. А это – залог того, что прослужит она долго и будет радовать взгляд. Разобравшись со всеми тонкостями, создать качественную стропильную систему самостоятельно сможет даже начинающий строитель.

Видео – Технология крепления стропил

Создание стропильной системы своими руками – шаг очень ответственный. Именно от того, насколько правильно и надежно она будет собрана, будет зависеть в целом прочность и качество кровли, ее способность противостоять ветрам и снегу. Если стропила были установлены неправильно, то велик риск быстрого обрушения кровли.

Основные понятия и термины

Планируя монтаж двускатной крыши, не стоит торопиться с закупкой материалов и засучив рукава погружаться в работу. Прежде всего нужно разобраться в проектной терминологии и определить, какой именно вариант двускатной крыши подойдет в данном случае.

Мауэрлат – монтируемый по периметру наружной несущей стены брус, который играет роль опоры для стропильных ног. При минимальном сечении 100 * 100 мм такой брус может быть цельным или наборным из двух элементов с меньшим сечением.

Стропильная нога – балка, которая снизу опирается на мауэрлат и, наклоняясь, вверху соединяется с еще одной, образуя конек. Наличие двух соединенных между собой балок и характеризует двускатную систему крыши. Толщина стропильной ноги должна составлять минимально 50 мм, а ширина – не меньше 150 мм.

Ферма – треугольник, установленный в месте соединения двух стропильных ног. Размер шага при монтаже двускатной крыши будет зависеть от массы кровельного пирога и рассчитывается с учетом снеговой и ветровой нагрузки на конкретной территории.

Конек(или коньковый прогон) представляет собой верхнюю линию, соединяющую стропильные ноги и две плоскости кровли.

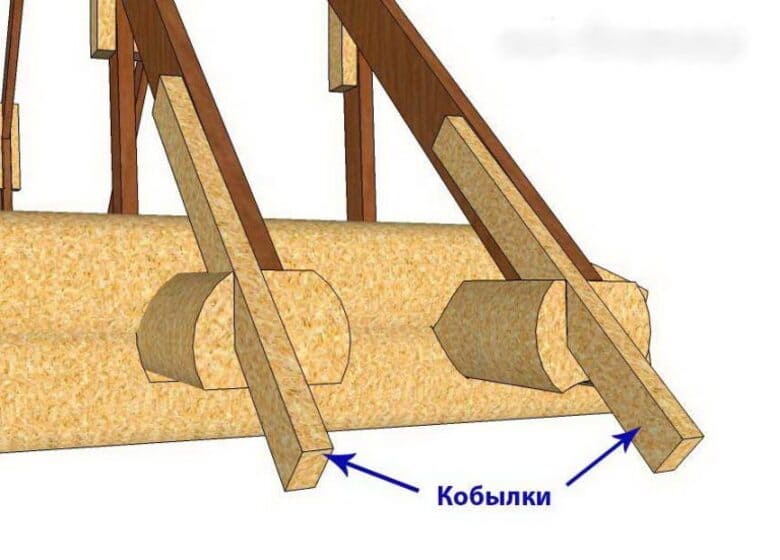

Кобылки – свисающие над наружной несущей стеной края стропильных ног. На наружную сторону свесов прибиваются лобовые доски, которые впоследствии станут опорой при монтаже сливных кровельных желобов.

Стойки– вертикальные брусья, подпирающие стропильную конструкцию. Если дом небольшой, достаточно установить стойку только по центру, где она будет подпирать конек. Если же постройка имеет значительную площадь или жилой чердак, понадобятся также и промежуточные стойки.

Подкосы необходимы для придания дополнительной устойчивости стропильным фермам. Это маленькие балки, которые устанавливаются под небольшим скосом.

Затяжка– также называется «схватка» или «ригель» и нужна для стягивания двух смежных стропильных ног.

Лежень чем-то напоминает мауэрлат, с тем лишь отличием, что его монтаж осуществляется над внутренней несущей стеной или несколькими внутренними стенами.

Обрешетка – бывает сплошная или с зазорами (зависимо от массы и конструкции кровельного пирога) и представляет собой перпендикулярно набитые доски над стропилами.

Прогон– практически то же, что и коньковой брус, но монтируется по всей плоскости кровли, укрепляя фермы и дополнительно подпирая стропила.

Крепление мауэрлата при помощи химического анкера

Данная технология на строительном рынке появилась относительно недавно и дает возможность надежно фиксировать различные архитектурные элементы к непрочным поверхностям. Химический анкер можно использовать для крепления мауэрлата к фасадной стене из пустотелого кирпича.

Клеевой состав в капсулах предназначен для монтажа одного анкера

Работать с применением химических анкеров намного проще и быстрее, чем вмуровывать металлические шпильки в стену. Кроме того, расположение мест фиксации мауэрлата можно выбирать уже после сборки стропильной системы, что исключает ошибки во время разметки.

Химический анкер состоит из специального клеевого состава, металлической втулки с внутренней резьбой и шпильки.

Преимущества химического анкера в сравнении с распорным дюбелем в пустотелых стройматериалах

Как устанавливать химический анкер?

Вначале ставится на место мауэрлат и делается разметка мест установки дюбелей. Затем высверливаются отверстия в брусе, а потом продалбливаются отверстия в стене.

Готовые отверстия в кирпичной кладке наполняются клеевым составом, в него вставляется дюбель. После завершения процессов полимеризации обеспечивается надежная фиксация крепежа в стене из пустотелого кирпича.

Надо знать, что полимерный клей – дорогостоящий материал. В целях экономии финансовых средств рекомендуется заранее определить необходимое количество клея. Делается это по формуле .

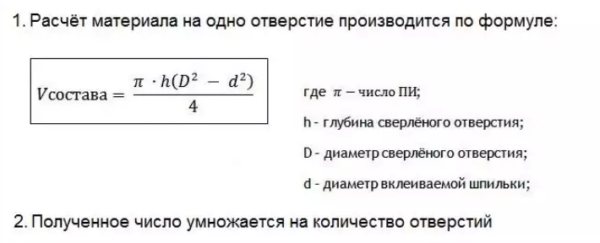

Примерный расход клеевого состава можно определить заранее

Перед использованием химического анкера нужно внимательно прочитать инструкцию производителя и выполнять все его рекомендации. Относительно высокая стоимость химических анкеров всегда окупается экономией времени во время монтажа стропильной системы кровли дома.

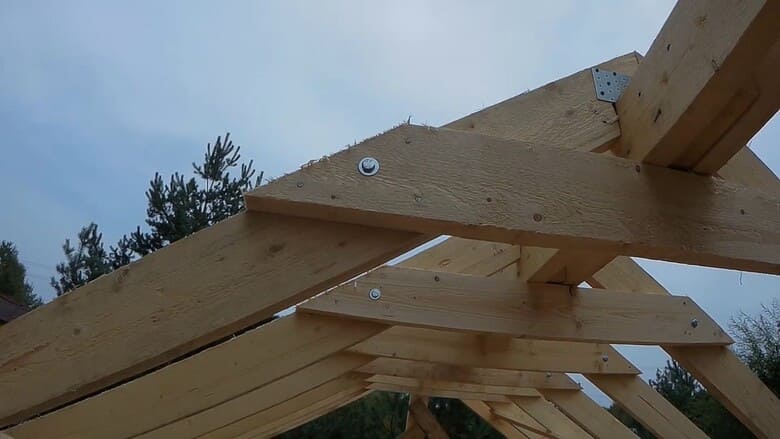

Крепим к коньковому прогону и между собой

Крепление стропил нужно делать не только в нижней части, но и наверху. Тут многое будет зависеть от типа самой системы.

Если используется наслонный вариант, то сверху крепление стропил будет производиться к коньковому брусу или прогону. В случае применения висячей системы, дела обстоят немного иначе. В этом случае крепить стропила нужно друг к другу.

А как правильно крепить стропила в верхней части? Какие методы тут можно использовать? На эти вопросы специалисты ответят следующим образом:

крепление можно провести путем врубки в полдерева. Такой способ применяют и в случае висячей, и при наслонной системе.

Чтобы крепить этим способом, необходимо сделать на краях стропил выемку на половину их толщины. Далее, эти участки соединяют друг с другом и производят крепление с помощью гвоздей или других приспособлений;крепление стропил между собой можно произвести и внахлест. Как правило, такой способ используется в случаях висячей системы.

При этом в качестве стропил должны использоваться толстые доски. Они просто накладываются друг на друга и закрепляются;привязать стропила к коньковому прогону можно подрезав их торцы. Именно такой способ используется чаще всего.

Для его исполнения стропила складываются внахлест. Затем делается ровный спил. В результате концы стропил будут идеально стыковаться друг с другом.

Видео по теме:

Существуют и другие варианты подобного крепления.

Например, некоторые специалисты рекомендуют применять систему «шип-паз». Но такой способ требует серьезных навыков в столярных работах. Поэтому его применяют не так часто.

Когда нужно рассчитывать расстояние между стропильными ногами

Такая необходимость возникает очень редко и в основном касается нежилых помещений. К примеру, застройщик уже имеет доски для изготовления стропильной системы, ему необходимо знать, на каком расстоянии фиксировать стропила, чтобы крыша выдерживала расчетные нагрузки. То есть, нужно делать обратный расчет. Если в стандартной ситуации расстояние известно и с учетом этих параметров подбираются размеры досок, то во втором случае все наоборот. Известны размеры стропильных досок, нужно определить шаг стропилин. Делается это в таком порядке.

1. Узнайте величину снеговых и ветровых нагрузок на кровлю в данном климатическом регионе. Величина угла наклона скатов стропильной системы задана. Если кровля из штучной черепицы или асбестоцементного шифера, то рекомендуется к полученной сумме прибавить их массу. Вес более легких материалов при расчетах игнорируется.

2. Определите распределенную нагрузку. Если стропильные ноги имеют наклонные упоры, то следует знать максимальное расстояние между двумя точками. К примеру, от конька до упора 1,5 м, а от мауэрлата 3,0 м. Для расчетов нужно брать 3,0 метра именно на этом участке стропильные ноги должны иметь максимальную прочность.

3. Первые два действие ничем не отличаются от обычного ранее описанного расчета. А далее необходимо воспользоваться СНиПами и узнать, какие максимальные нагрузки на изгиб выдерживают пиломатериалы. Не подбирать их значения с учетом нагрузок, как ранее описывалось, а наоборот, пользоваться уже имеющимися значениями.

Зная общую нагрузку на крышу и максимальную нагрузку на одну стропилину простым арифметическим действием определяем количество стропильных ног. Разумеется, все округления делаются в большую  сторону, излишек запаса прочности стропильной системе никогда не повредит. Последний этап – длина ската крыши делится на минимальное количество стропилин и получается расстояние между ними. Округления нужно делать в сторону уменьшения шага.

Типы крыш

От конструкции крыши во многом зависит и выбор материалов для кровли. Давайте рассмотрим основные типы крыш и некоторые их отдельные элементы. Крыши разделяют на плоские и скатные. Крыши плоского типа используются для строительства хозяйственных построек (сараев, бань и прочих). Жилые же дома все чаще покрываются скатными крышами. Скатные крыши можно разделить на чердачные и бесчердачные. Как правило, чердачные крыши не нуждаются в тепловой изоляции. Крыши бесчердачного типа могут быть теплыми (располагаться над отапливаемыми) либо холодными (над помещениями, которые не отапливаются).

Чердак может быть использован как дополнительное помещение для хозяйственных целей. Он способствует лучшей вентиляции дома, если есть печное отопление, то на чердаке располагается дымовая труба. Все чаще в чердачном помещении многие умельцы устраивают мансарды.

Виды скатных крыш

• односкатные, их опорой являются две наружные стены, у которых разная высота;
• двухскатные, опорой для них служат две наружные стены, у которых равная высота;
• полувальмовые (или двухскатные), верхние части торцевых стенок которых срезаны в форме треугольника (его еще называют вальм);
• вальмовые, торцевые скаты такой крыши имеют форму скошенных треугольников, а боковые трапециевидные;
• шатровые, четыре ската таких крыш сделаны в форме одинаковых треугольников, которые сходятся в одной точке;
• мансардные или ломаные двухскатные крыши, каждая плоскость их – это два прямоугольника, которые соединяются между собой под тупым углом.

Виды скатных крыш

А — пологая двухскатная;
Б — крутая двухскатная;
В — вальмовая четырехскатная;
Г — односкатная;
Д — ломаная (мансардная) двухскатная;
Е — шатровая четырехскатная;
Ж,З,И — полувальмовые четырехскатные.

Самым удобным и экономичным вариантом считаются односкатные крыши, уклон которых не превышает 5%. Внутреннее пространство здания используется максимально, при этом они могут одновременно быть потолком в постройках хозяйственных (банях или сараях, гаражах и проч.), где не требуется строгая горизонтальность.

Если есть необходимость использования чердака для хранения вещей, сушки белья или устройства мансарды, то крыша жилого дома делается ломаной или двухскатной.

Вальмовые крыши способны лучше, чем другие, выдерживать ветровые нагрузки, но ее возведение довольно трудоемкое, строительство требует профессиональных навыков.

Делая выбор в пользу того или иного типа крыши, не забывайте учитывать не только эксплуатационные, но и декоративные характеристики. К примеру, высокая крыша на одноэтажном здании будет не только придавать ему более внушительный и привлекательный вид, но и позволит использовать в своих целях дополнительное чердачное помещение. Помимо того, на крутых скатах крыши снег практически не задерживается.

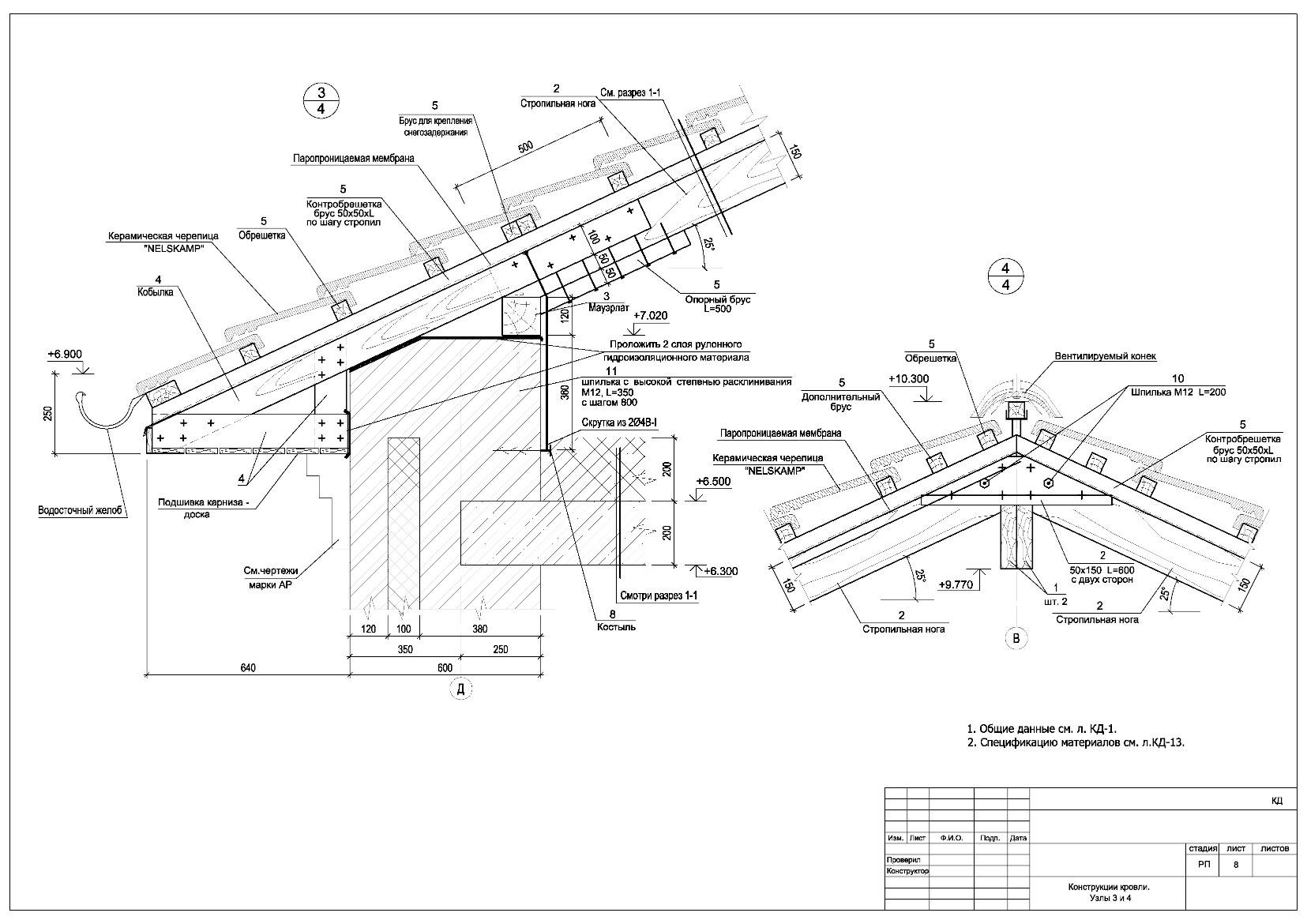

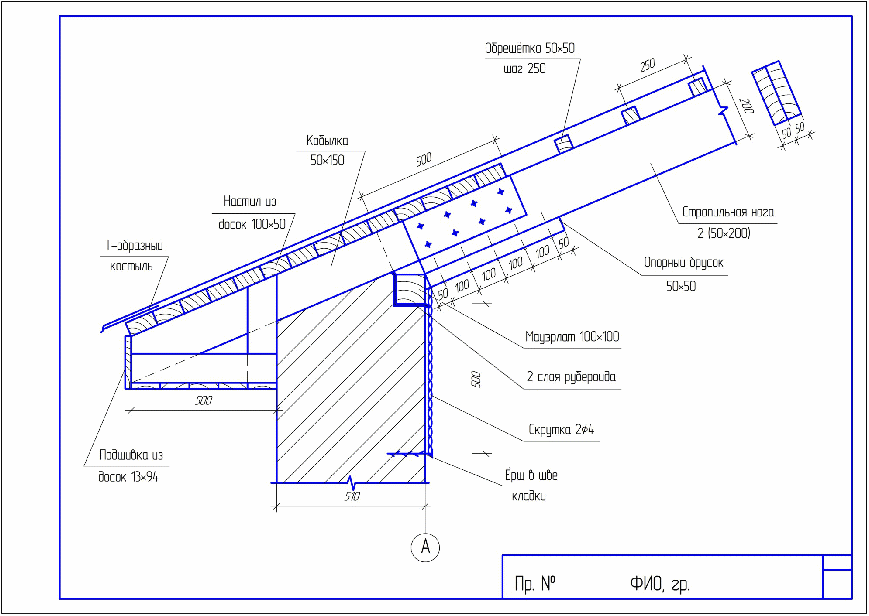

Специфика строительства крыши

Важно! Некоторые конструкции считаются идеально подходящими для частных жилых домов, а другие используются только для коммерческих или промышленных сооружений. При создании стропильной системы учитываются некоторые требования к ней:. При создании стропильной системы учитываются некоторые требования к ней:

При создании стропильной системы учитываются некоторые требования к ней:

• высокая прочность и практичность;
• невысокие затраты на строительство;
• привлекательный внешний вид;
• долгий срок эксплуатации;
• стойкость перед разными осадками или иными воздействиями атмосферы;
• легкость и оперативность создания;
• идеальное соответствие требованиям, которые предъявляются к крышам в конкретной климатической зоне.

Наиболее часто для создания конструкций применяется древесина, но важно грамотно выбрать данный материал, чтобы он был правильно обработан и высушен. Не допускается превышение влажности брусков или досок, поэтому оптимальным значением будет 20 процентов. Храниться элементы стропильной системы крыши до непосредственного использования должны штабелями, причем они укладываются на специальные поддоны

Храниться элементы стропильной системы крыши до непосредственного использования должны штабелями, причем они укладываются на специальные поддоны.

Важно! Все деревянные части перед использованием покрываются антисептиками и антипиренами, чтобы сделать их более устойчивыми к возгоранию, воздействию влажности или насекомых
