Какая система отопления лучше

Принцип работы однотрубной магистрали. Плюсы и минусы

Как функционирует однотрубная обвязка, предельно понятно. Подача теплоносителя осуществляется по одной замкнутой системе, включающей отопительную установку и отопительные приборы. Обвязаны они между собой только одним контуром.

Для однотрубной системы монтируется только один контур и такую систему лучше устанавливать в одноэтажном строении

Стояк в такой системе тоже один. Именно он соединяет в определённой последовательности все технические узлы. В многоквартирных домах для обеспечения транспортировки теплоносителя зачастую применяется гидравлический насос. Он прокачивает по вертикальным стоякам горячую воду.

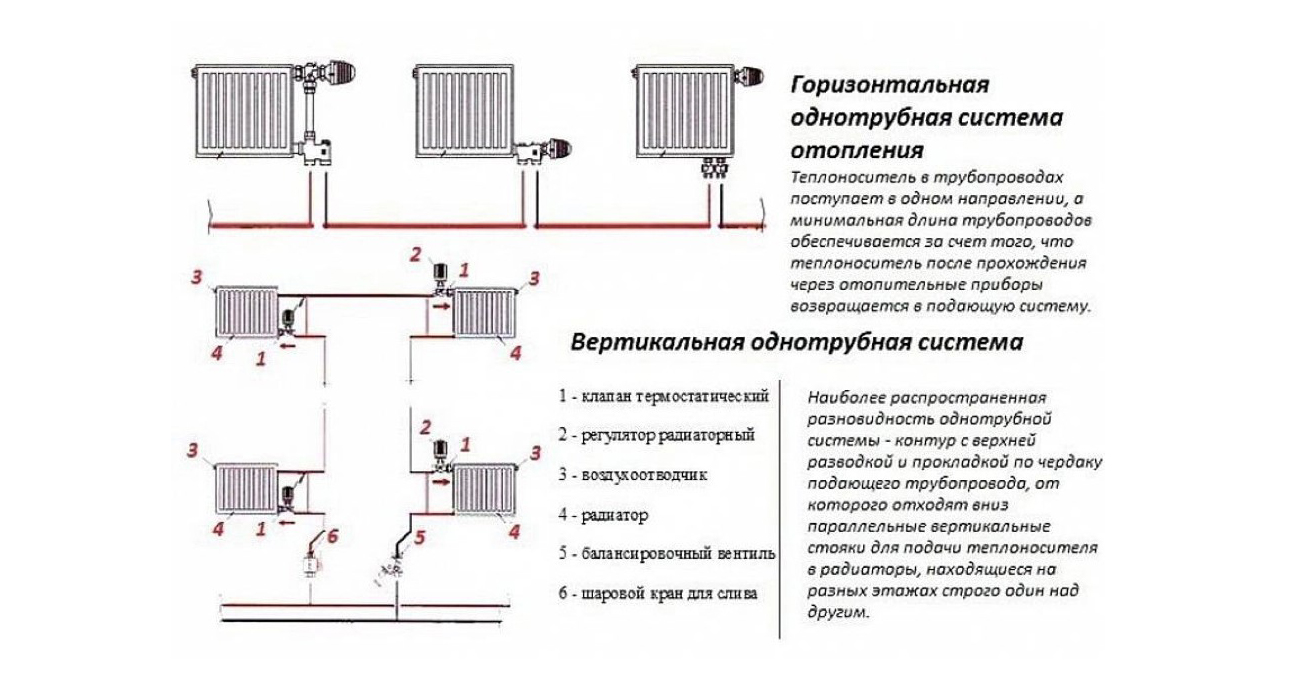

  • горизонтальная. Для частного дома она подходит лучше всего. По такой схеме все радиаторы соединяются последовательно с помощью горизонтального стояка;
  • вертикальная. Применяется с целью создания систем отопления в многоэтажных строениях. Подключение батарей в этом случае осуществляется с верхних этажей на нижние посредством вертикального стояка.

Для того, чтобы выяснить ответ на вопрос, какая отопительная система — однотрубная или двухтрубная лучше, необходимо рассмотреть их плюсы и минусы. К отрицательным моментам обвязки одной трубой относятся следующие факторы:

  • подключать на вертикальный стояк одновременно более 10 батарей нельзя. Несоблюдение этого требования приведёт к тому, что на нижнем этаже радиаторы не прогреются выше +45˚С (чего недостаточно для комфорта в зимнюю пору года), в то время, как на самом верху температура теплоносителя может достичь +105˚С;
  • невозможность регулировки температуры в отдельно взятом помещении. Если с помощью термоклапана где-нибудь посередине перекрыть подачу теплоносителя, все следующие в цепочке радиаторы станут холодными;
  • необходимость установки мощного насоса. Данное оборудование обеспечивает внутри системы такой уровень давления, без которого эффективная работа однотрубной обвязки невозможна. Его включение, конечно же, обусловливает повышение эксплуатационных расходов.

Для обеспечения в однотрубной системе равномерного давления устанавливают циркуляционный насос

Полезная информация! Гидравлический насос любого типа не в состоянии обеспечить внутри системы равномерное давление, что может вызвать гидроудар, в результате которого появляются протечки.

Наряду с минусами, однотрубная система обладает рядом положительных эксплуатационных характеристик. Наиболее актуальны следующие:

  • на рынке появились батареи, конструкция которых позволяет устранить неравномерность прогрева комнат. Они доукомплектованы радиаторными регуляторами, термостатическими клапанами или автоматическими терморегуляторами. Данные изделия можно устанавливать и в однотрубной, и двухтрубной системе отопления.
  • использование такого оборудования, как байпасы и вентили, а также надёжной запорной арматуры позволяет не отключать всю систему при ремонте одного отопительного прибора;
  • однотрубная система собирается меньшим количеством материала, чем двухтрубная. Поэтому выбрать её рекомендуется при ограниченном бюджете.

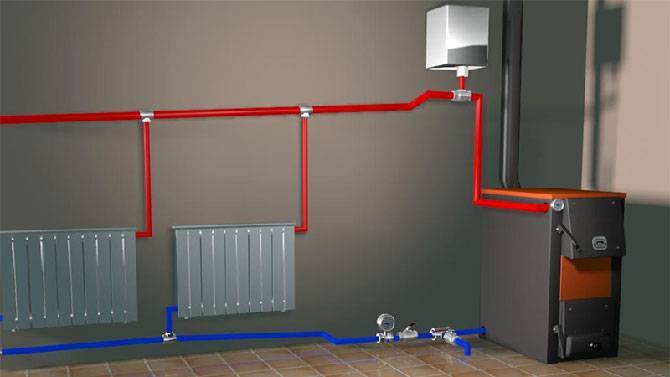

Разводка системы отопления двумя трубами

Такая система обслуживает систему батарей двумя трубами: подача горячего теплоносителя и обратка для возврата остывшей воды обратно в котел.

В настоящее время данная система признана большинством специалистов самой надежной в эксплуатации и безопасной для используемых отопительных приборов.

  • Простота реализации регулировки температурного режима в каждом помещении без изменения параметров работы соседних радиаторов в системе (на стояке);
  • Простота монтажа радиаторов, который обеспечивает независимую работу каждого элемента системы;
  • Изменения в системе отопления в дальнейшем ни как не повлекут нарушения температурного баланса в помещениях, другими словами, можно добавить радиатор в любом месте или изменить количество его секций;
  • Малая нагрузка на циркуляционный насос;
  • Минимизирована возможность промерзания системы отопления в концевых участках в недостаточно утепленных или служебных помещениях.
  • Более сложный монтаж системы за счет схемы подключения отопительных приборов;
  • Дополнительный расход материала за счет увеличения количества труб;
  • Сложное декорирование труб и узлов в условиях малогабаритной квартиры и ограниченных площадях.

Каждый тип системы отопления отличают свои плюсы и минусы, но если хотите получить больший комфорт при общей площади отапливаемых помещений свыше 100 кв. м, надо остановить свой выбор на двухтрубной системе. В европейских странах от однотрубной системы отказались еще в прошлом веке. Ну а проблемы возникают в любых системах при определенной кривизне рук…

Виды конструкций

Системы отопления могут иметь естественную или принудительную (искусственную) циркуляцию теплоносителя

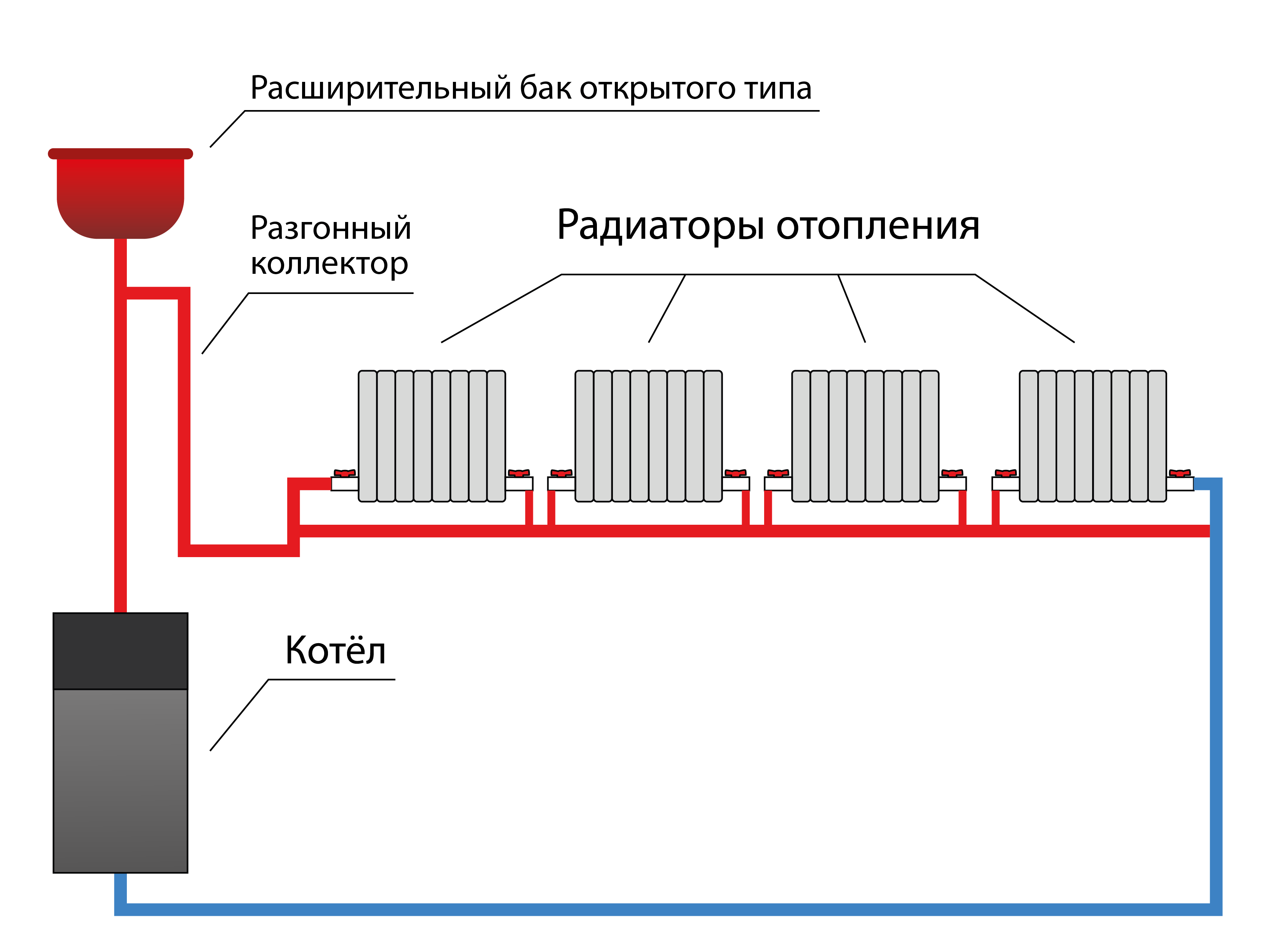

Первый вариант – классический тип формирования магистрали с расширительным баком, который монтируется под потолком и получает нагретую воду от котла или печи. Жидкость самотёком перемещается по трубкам к батареям. Такой способ надёжен и лёгок в обустройстве, оптимально выполняет свои задачи в помещениях с небольшой площадью.

Естественная циркуляция

Принудительная (искусственная) циркуляция

Современные приборы практически повсеместно снабжаются встроенными насосными системами для циркуляции. Они позволяют организовывать более сложные и масштабные отопительные магистрали для крупных площадей.

К твердотопливным котлам насос подсоединяется отдельно. Это связано с сильным нагревом оборудования во время сжигания топлива.

Мнение эксперта Гребнев Вадим Савельевич Монтажник отопительных систем

Некоторые системы (например, тёплый пол) могут быть установлены только с искусственной циркуляцией, с самотечной схемой они не будут функционировать.

Отопительные схемы также могут быть закрытого и открытого вида:

  • Старые варианты отопления зачастую имели открытый тип конструкции. С нагревом рос уровень жидкости в бачке и уменьшался по мере остывания. Специальный патрубок служил для сброса пара и чрезмерного давления на улицу либо в канализацию, чтобы предотвратить перегрев магистрали.
  • Современные устройства закрытого типа с этой целью оснащаются расширительным резервуаром, компенсирующим рост давления. Для твердотопливных агрегатов предусматривается более крупный бачок, а также клапан для выведения пара и автоматическая водная подпитка.

Модернизация однотрубных отопительных систем

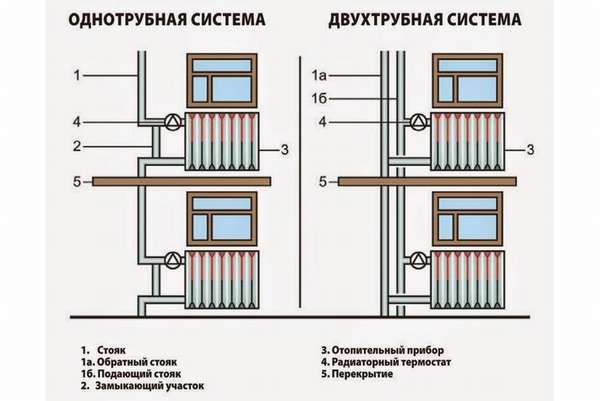

Техническое решение, которое делает возможным регулировать работу каждого отдельного отопительного прибора, разработано.

Оно заключается в подключении специальных замыкающих участков (байпасов), которые делают возможным встраивание в отопление радиаторных автоматических терморегуляторов. Какие еще преимущества становятся возможными при установке байпасов? Подробно об этом поговорим далее.

Байпас (внешний вид)

Схема работы байпаса

Главное достоинство такой модернизации в том, что в этом случае становится возможным регулировать температуру нагрева каждой батареи или радиатора. Кроме этого можно полностью перекрыть подачу теплоносителя к прибору.

Благодаря чему такой отопительный прибор ремонтируется или заменяется без отключения всей системы.

Байпас представляет собой обводную трубу, снабженную клапанами или кранами. При правильном подключении такой арматуры к системе, она позволит перенаправить поток воды по стояку, минуя ремонтируемый или заменяемый отопительный прибор.

Не сложно понять, что задача установки таких устройств в систему своими руками вряд ли возможно решить, даже если в наличии имеется подробная инструкция. Без участия специалиста в этом случае не обойтись.

Система отопления с одним магистральным стояком должна комплектоваться отопительными устройствами, которые имеют повышенные характеристики в отношении надежности. Любые устройства в однотрубной системе должны выдерживать повышенное давление и высокую температуру.

Однотрубная система

Здесь присутствуют все детали, которые устанавливаются в каждой системе. Самыми важными считаются:

  1. Отопительный котел. Он должен работать на любом виде топлива, которое можно найти в месте нахождения обогреваемого помещения. Это может быть:
    • газ;
  2. древесина;
  3. бензин;
  4. дизельное топливо.
  5. Трубы для циркуляции теплоносителя.
  6. Задвижки.
  7. Вентили и другая запорная аппаратура.
  8. Отопительные приборы.
  9. Термометры.
  10. Клапаны, предназначенные для выпуска воздуха. Их устанавливают непосредственно на радиаторе или закрепляют на самой высокой точке отопительной системы.
  11. Кран для слива воды. Его монтируют в самой нижней точке.
  12. Расширительный бачок. Он может быть закрытым или открытым.

Положительные и отрицательные свойства однотрубной системы

Она состоит из одного горизонтального коллектора и нескольких отопительных батарей, подключенных к коллектору двумя подводками. Часть теплоносителя, двигающегося по основной трубе, попадает в радиатор. Здесь происходит отдача тепла, нагрев помещения и возврат жидкости назад в коллектор. В следующую батарею попадает жидкость, температура которой немного меньше. Так продолжается до заполнения теплоносителем последнего радиатора.

Основным отличительным признаком однотрубной системы является отсутствие двух трубопроводов: обратного и подающего. Это и есть главное преимущество.

Не нужно прокладывать две магистрали. Понадобится намного меньше труб, да и монтаж будет более простым. Не нужно пробивать стены и делать дополнительные крепления. Казалось бы, что и стоимость такой схемы намного ниже. К сожалению, это бывает не всегда.

Современная арматура позволяет проводить автоматическую регулировку теплоотдачи каждой отдельной батареи. Для этого необходимо установить специальные термостаты, имеющие большое проходное сечение.

Однако они не помогут избавиться от основного недостатка, связанного с остыванием теплоносителя после попадания его в очередную батарею. Из-за этого уменьшается теплоотдача радиатора, включенного в общую цепочку. Чтобы сохранить тепло, необходимо увеличивать мощность батареи, наращивая дополнительные секции. Такая работа повышает стоимость отопительной системы.

Если сделать подводку прибора и магистрали из труб одинакового диаметра, произойдет разделение потока на две части. Но это недопустимо, так как теплоноситель начнет быстро остывать при попадании в первый радиатор. Чтобы батарея заполнилась хотя бы третью потока теплоносителя, нужно увеличить габарит общего коллектора примерно в 2 раза.

А если коллектор установлен в большом двухэтажном доме, площадь которого превышает 100 м2? Для нормального прохода теплоносителя по всему кругу должны быть проложены трубы диаметром 32 мм. Чтобы смонтировать такую систему, понадобятся большие финансовые вложения.

Чтобы создать циркуляцию воды в частном одноэтажном доме, нужно однотрубную отопительную систему снабдить разгонным вертикальным коллектором, высота которого должна превышать 2 метра. Его устанавливают после котла. Существует только одно исключение, это насосная система, оборудованная настенным котлом, который подвешивается на нужной высоте. Насос и все дополнительные элементы также ведут к удорожанию однотрубного отопления.

Индивидуальное строительство и однотрубное отопление

Установка такого отопления, имеющего единственный магистральный стояк в одноэтажном здании, избавляет от серьезного недостатка этой схемы, неравномерного нагрева. Если что-то подобное сделать в многоэтажном здании, отопление верхних этажей будет заметно сильнее, чем обогрев нижних этажей. В результате возникнет неприятная ситуация: наверху очень жарко, а внизу холодно. Частный коттедж обычно имеет 2 этажа, поэтому монтаж такой схемы отопления позволит равномерно обогреть весь дом. Нигде не будет холодно.

Классификация двухтрубных систем

Двухтрубные системы имеют различные варианты монтажа и могут различаться типом расширительного бака (открытая и закрытая разводка), способом крепления (верхняя и и нижняя), вариантами компоновки (вертикальная и горизонтальная система) и способом подачи теплоносителя (тупиковая и последовательная разводка).

Открытая и закрытая разводка

Любая система отопления является замкнутым контуром, в котором присутствует расширительный бак. Он необходим, так как теплоноситель при нагреве расширяется, что приводит к повышению давления в трубах.

При использовании открытой разводки в контур устанавливается бак, у которого есть контакт с атмосферой, благодаря чему стабилизируется давление в системе, но часть жидкости при этом испаряется, и потому так важно регулярно контролировать объем воды, что создает дополнительные проблемы при обслуживании системы. Еще один недостаток открытой разводки – это возможность использовать для нагрева батарей только воду

Гликоли и антифризы в такой разводке использовать нельзя, при их испарении образуются токсичные пары, что недопустимо для открытого расширительного бака

Гликоли и антифризы в такой разводке использовать нельзя, при их испарении образуются токсичные пары, что недопустимо для открытого расширительного бака

Еще один недостаток открытой разводки – это возможность использовать для нагрева батарей только воду. Гликоли и антифризы в такой разводке использовать нельзя, при их испарении образуются токсичные пары, что недопустимо для открытого расширительного бака.

Основное отличие закрытой разводки – это наличие в отопительном контуре расширительного бака, у которого нет контакта с атмосферой. Бачок мембранного типа эффективно справляется с компенсацией высокого и низкого давления в системе, а также позволяет использовать для отопления антифризы и гликоли.

В закрытой разводке всегда стабильное давление, что исключает выход насоса и котла из строя, и продлевает срок эксплуатации отопительного оборудования.

Возможность использования антифриза предотвращает замораживание теплоносителя в зимнее время – это еще один бонус от использования закрытой разводки.

Вертикальная и горизонтальная система

Двухтрубная система отопления бывает горизонтальной и вертикальной.  Горизонтальная организация используется в одно-двухэтажных постройках, а для стравливания воздуха из контура на радиаторах применяются краны “Маевского”.

Преимущество горизонтальной компоновки – это простота установки и минимальные расходы на комплектующие. Недостаток один – высокая вероятность завоздушивания системы.

Вертикальная компоновка чаще используется в многоэтажных домах. Её главное преимущество – это вывод воздуха из контура отопления в автоматическом режиме.

Воздушные карманы уходят по трубам вверх, где стравливаются через выпускной вентиль или расширительный бак. Подключение к стояку осуществляется на каждом этаже по отдельности, что повышает надежность и эффективность отопления.

Верхняя и нижняя разводка

В двухтрубной системе отопления используется верхняя и нижняя разводка. В первом случае система отопления крепится под потолком, а к радиаторам, закрепленным возле окон и дверей балкона (зоны скопления холодного воздуха), идут ответвления от основного контура. В нижний, отводной контур отопления поступает остывающая в ходе циркуляции вода.

Верхняя разводка рекомендована для больших помещений, где качество отопления доминирует над интерьером. В жилых домах этот тип разводки практически не применяется.

При нижней разводке подающие и отводящие каналы расположены около пола, что делает трубы незаметными. Выделим следующие преимущества такой организации:

  1. Простота монтажа,
  2. Патрубки батарей и точки разводки находятся на одном уровне,
  3. Монтаж идёт на одном уровне и требуется минимальный расход труб.

Попутная и тупиковая системы

В двухтрубных отопительных системах используется попутная и тупиковая подача теплоносителя. Разнонаправленная подача горячей воды и обратки применяется при тупиковом способе отопления. При такой схеме контура монтируются байпасы, а батареи закрепляются на замкнутых участках, что позволяет выключать каждый из радиаторов без нарушения работы отопления.

Попутная система называется петлей Тихельмана

В этом случае проще производится балансировка и настройка, что особенно важно при большой длине отопительного контура. Теплоноситель движется в попутном направлении, что повышает КПД отопительного контура

Система отопления с одной трубой

Прекрасно подойдет для высотных домов.

Как работает однотрубная с нижним подключением:

  • по стояку на этажи повыше поднимается  тепловой носитель;
  • все отопительные устройства постепенно подсоединены к нисходящему стояку.

Аналогичным образом, этажи повыше обогреваются лучше, чем находящиеся снизу.

В приватизированных домах обогрев делится одинаково.

Важные достоинства подобной системы — достаточно-таки пристойная стоимость и небольшие затраты материалов, так как ставится всего один стояк для теплового носителя.

Высокое водное давление обеспечивает природный цикл, а антифриз выполняет систему более экономной.

Недостатки системы с одной трубой — очень трудный тепловой и гидравлический расчет сети, так как, допустив погрешность в расчетах устройств, достаточно непросто ее убрать.

Также, это повышенное гидродинамическое сопротивление и невольное кол-во обогревательных устройств на одной магистрали.

Поступление теплового носителя идет сразу во все обогреватели и не подлежит отдельной регулировки.

Кроме этого запредельно высокие потери тепла.

Дабы можно было настроить работу индивидуальных приборов, включенных к одному стояку, в сеть подсоединяют циркулярные насосы (замыкающие участки) – это перемычка в виде куска трубы, совмещенная прямой и обратной трубами радиатора, с кранами и клапанами.

Для возможности температурного регулирования каждой батареи в отдельности, циркулярный насос позволяет включать к теплообменнику автотерморегуляторы.

Еще, это также позволяет, на случай неполадки, менять или ремонтировать некоторые устройства, не отключая при этом всю систему отопления.

Однотрубное теплоснабжение делится на горизонтальное и вертикальное:

  • вертикальное – это подключение всех батарей постепенно сверху вниз.
  • горизонтальное – это методичное соединение всех радиаторов отопления по всем этажам.

Из-за накопления воздуха в батареях и трубах появляются говоря иначе пробки, что считается недостатком двоих систем.

Особенности монтажа

Обустройство однотрубной и двухтрубной системы отличаются очень сильно: монтаж первого вида отопления выглядит гораздо привлекательнее, потому что он гораздо проще.

Однотрубное отопление

Эти системы бывают вертикальными или горизонтальными. Для многоэтажных домов используют первую схему разводки. Все нагревательные приборы подключают сверху вниз. Горизонтальная разводка — последовательное соединение всех радиаторов в ряд, по горизонтали. Недостаток в обоих случаях один: это частое возникновение воздушных пробок. Есть три типа подключения: помимо диагонального и нижнего существует возможность бокового соединения.

Так как экономическая целесообразность не самый последний критерий, то эти системы не стоит сбрасывать со счетов. Чтобы обеспечить такому отоплению большую эффективность, применяют меры для их усовершенствования. Например, создают байпасы, предназначенные для регулировки нагрева определенных отопительных приборов.

Это отрезки трубы, которые создают обводное движение жидкости из прямой трубы в обратную. Таким образом, контур радиатора жидкость минует. На байпасы устанавливают вентили (обычно шаровые краны), клапаны, предназначенные для перекрывания потока теплоносителя. Есть возможность монтажа на радиаторы терморегуляторов: или для каждого из них, или для системы в целом.

Этот процесс относительно быстр, прост. Сначала устанавливают котел, затем монтируют трубопровод. Те участки, где проектом предусмотрены радиаторы и байпасы, снабжают тройниками.

  1. Система, работающая по принципу естественной циркуляции, требует соблюдать уклон в 30-50 мм на метр длины. Трубопроводу с принудительной циркуляцией необходимы 10 мм на метр. Большое количество изгибов устраивать не рекомендуют.
  2. Для последней конструкции необходим монтаж циркуляционного насоса. Так как они не предназначены для эксплуатации при высоких температурах, оборудование устанавливают около входа обратной трубы котла.
  3. Монтаж расширительного бака зависит от его типа. Емкости открытого типа монтируют в самой высокой точке системы, Для закрытого бака ограничений нет, однако лучшее место — поблизости от котла.
  4. Устанавливая радиаторы, используют специальные кронштейны, которые обычно идут в комплекте. Монтируют отопительные приборы под окнами, но в любом правиле могут быть исключения.

Последний этап монтажа — установка дополнительных элементов системы — вентилей, заглушек, кранов Маевского. Проверяют установленную цепь радиаторов воздухом или водой. Если испытания проходят успешно, то следует ее пуск в эксплуатацию.

Двухтрубные системы

Эти конструкции уже требуют протягивания двух трубопроводов, что само по себе обещает вдвое больший объем работ, это как минимум. Если проект предусматривает отопление с верхней разводкой, то работа идет по следующему сценарию:

  1. Сначала устраивают верхнюю линию системы, отходящую от котла, продвигающуюся над радиаторами. На концах соединительных участков трубопровода монтируют тройники.
  2. После окончания установки верхней разводки к тройникам присоединяют верхние патрубки отопительных приборов, между ними монтируют вентили.
  3. Нижнюю линию трубопровода устраивают ни линии (уровне) цоколя, по периметру помещений. Эти элементы монтируют к нижним выходам радиаторов.
  4. Последний участок трубопровода-отвода соединяют с котлом, предварительно установив между ними циркуляционный насос.

Главный минус этот системы — необходимость установки расширительного бака в чердачном помещении, поэтому отопление с нижней разводкой применяют на практике чаще. В этом случае есть возможность монтировать емкость в теплом помещении: такое решение позволяет увеличить теплоотдачу — дополнительно отапливать жилое помещение. Отводящий контур располагают на том же уровне, а подающий к нему — гораздо ближе, чем в первом варианте. Но в этом случае устройство принудительной циркуляции — условие обязательное.

Правильный выбор схемы

В одноэтажных общественных зданиях, сочетающих в себе большие по площади помещения (актовые залы, шоурумы, столовые) и маленькие, эффективна однотрубная система. Большие помещения подключаются ближе к выходу из котла, маленькие ближе к входу. Но при большом количестве батарей понадобится разгонный насос.

В небольшом частном доме однотрубная схема тоже предпочтительнее, хотя и потребует подключения расширительного бачка с предохранительным клапаном. Ограничивает эту систему невозможность подключения теплого пола.

Двухтрубная схема подходит для больших частных коттеджей, в которых сочетают различное отопление, теплые полы и ГВС, то есть там, где комфорт имеет большее значение, а бюджет не напряжен.

При проектировании отопления здания приходится учитывать множество факторов: назначение (промышленное или жилое), наличие помещений разного объема, этажность, сезонность проживания, утепление стен, климатическую зону расположения.

Однако конкретный выбор схемы оценивается по трем параметрам:

  • эффективность. Насколько комфортно отопление, соответствует ли оно назначению помещений здания;
  • экономичность. Расходы на создание системы, эксплуатации и возможной модернизации;
  • автономность. Независимость от магистрали ТЭЦ, электроснабжения или поставок топлива на котел.

Сопоставив множество факторов и произведя хотя бы элементарные расчеты, можно сделать правильный выбор.

Комфорт и надежность теплоснабжения за разумные деньги вполне достижимы.

Мне нравится7Не нравится3

Двухтрубная система отопления

Принцип работы двухтрубной системы отопления несколько отличается от той, что была описана выше. В данном случае теплоноситель поднимается по стояку и подводится к каждой батарее отопления. А потом по обратке возвращается назад в трубопровод, который транспортирует его в отопительный котел.

При такой схеме радиатор обслуживается двумя трубами — подачей и обраткой, поэтому система называется двухтрубной.

Какие преимущества обеспечивает такая разводка?


Двухтрубная магистраль

На что можно рассчитывать, выбрав данный вариант организации отопления частного и жилого многоквартирного дома?

  • Подобная система позволяет организовать равномерный обогрев каждого радиатора. В любую батарею, на каком бы этаже она ни находилась, горячая вода поступает с одинаковой температурой. При желании на радиатор можно установить термостат, и тогда погода в доме поддается самостоятельной регулировке. На теплоотдачу радиаторов, установленных в других квартирах, использование термостата в отдельно взятом помещении никак не влияет.
  • В двухтрубной обвязке при циркуляции теплоносителя нет больших потерь давления. Поэтому для нормального функционирования системы мощный гидравлический насос не нужен. Вода способна циркулировать благодаря гравитационной силе, то есть самотеком. А если напор воды слабый, достаточно установить маломощную насосную установку, более экономичную и простую в обслуживании.
  • При помощи запорной аппаратуры, байпасов и вентилей легко организовать такие схемы, которые позволят ремонтировать при необходимости один отопительный прибор, не отключая все отопление дома.
  • Еще один дополнительный бонус двухтрубной обвязки — возможность использования попутного и тупикового движения горячей воды.

Что такое попутная схема? Это когда вода и в подаче, и в обратке течет в одном направлении. В тупиковой схеме вода в подаче и обратке циркулирует в противоположных направлениях. При попутном движении при условии использования радиаторов одинаковой мощности устанавливается идеальная гидравлическая балансировка. Поэтому нет необходимости дополнительно использовать батарейные клапаны предварительной настройки.

Если отопительные приборы имеют разную мощность, придется высчитывать теплопотери каждого, проводить расчет и увязывать радиаторы при помощи термостатических клапанов. Сделать это самостоятельно без знаний и умений очень сложно.

Обратите внимание! Попутный гидравлический самотек используется там, где монтируются трубопроводные магистрали большой протяженности. Для коротких систем применяется тупиковая схема движения теплоносителя

Классификация двухтрубной системы отопления


Виды систем

Классификация двухтрубной обвязки производится по расположению трубопровода и по способу обустройства разводной системы.

По расположению трубопровода она делится на вертикальную и горизонтальную. При вертикальной схеме все батареи подключаются к вертикальному стояку. Применяется чаще всего такой вариант в многоквартирных домах. Главное преимущество данного подключения — отсутствие воздушных пробок.

Для частного дома большой площади специалисты рекомендуют выбирать горизонтальную двухтрубную разводку и устанавливать сразу в каждый радиатор кран Маевского. Он нужен для стравливания воздуха, а пример его правильного монтажа был уже не раз детально описан в предыдущих статьях.

По способу разводки двухтрубная система может быть с нижней и верхней обвязкой. В этом случае стояк подачи горячей воды помещается в цокольном этаже или подвале. Обратная магистраль располагается здесь же, но устанавливается ниже подачи. Все радиаторы находятся наверху. К общему контуру подключается верхняя воздушная линия, позволяющая выводить из системы лишний воздух.

При монтаже верхней обвязки вся разводящая магистраль монтируется на утепленном чердаке здания. Там же устанавливается и расширительный бак. Использовать такую схему нельзя при наличии плоской крыши.

Недостатки двухтрубной системы


Двухконтурная система

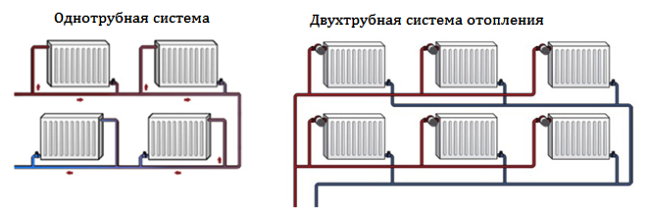

Сравнивая две схемы обвязки батарей, легко сделать вывод, какая лучше. Двухтрубная в любом случае намного эффективнее. Но у нее есть один существенный недостаток. На ее сборку понадобится вдвое больше труб. Кроме того, к ним в комплекте идет большое количество крепежных элементов, вентилей и фасонных деталей, поэтому монтаж двухтрубной системы обходится гораздо дороже.

До недавнего времени, когда для сборки двухтрубной обвязки использовались стальные трубы и трудоемкие процессы их сварки, сумма выходила запредельной. С появлением металлопластика и технологии горячей пайки прокладка двухтрубной магистрали стала доступной практически всем.

Что лучше?

Что выбрать: одно- или двухтрубную конструкцию, решать мастеру индивидуально. Каждая из них имеет свои положительные отрицательные свойства, связанные с особенностями проектирования, строительства, проведением регламентных работ и внесением усовершенствований.

Для небольшого дома высотой до трех этажей вариант с одним стояком может быть идеальным решением, когда при минимальных вложениях достигается качественный результат. Но, следует помнить, что в таких случаях значительно затрудняется процесс монтажа дополнительного оборудования и замены отслуживших свое радиаторов.
