Как найти короткое замыкание

Специальные приборы и их принципы работы

Для выявления скрытой проводки можно воспользоваться специальными электроприборами – искателями, которых на рынке электротоваров вполне достаточно.

Примечательно, что в таких приборах используются разные принципы работы, из-за чего у них есть свои достоинства и недостатки.

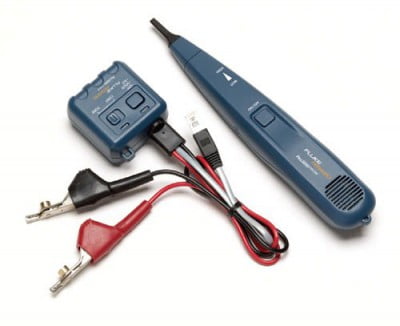

Так, можно приобрести искатели:

Электростатические. Работа таких приборов основывается на улавливании электромагнитного поля, которое образуется в кабелях при прохождении по ним электрического тока. Приборы, использующие этот принцип действия – одни из самых распространенных и недорогих. Они позволяют достаточно точно найти скрытую проводку при условии, что исследуемые стены сухие и не отсырели, и в них нет металлических конструкций;

Электромагнитные искатели проводки. У них принцип определения тот же, что и у электростатических, то есть, они определяют наличие электромагнитного поля. Но у них есть одна особенность – проводка, которую нужно найти, должна находиться под нагрузкой, причем она должна быть не меньше 1 кВт. Поэтому перед поиском нужно сначала что-то включить в розетку, к примеру, электрочайник, а после уже определять расположение кабеля;
Металлоискатели. Особенность такого прибора заключается в том, что он сам создает электромагнитное поле. При этом, попавший в зону действия этого поля металл будет вызывать изменение его, на что и будет реагировать устройство. Этот прибор удобен тем, что не требует запитки проводов. Но при этом он будет реагировать на все металлические элементы в стене – гвозди, шурупы, проволока и т. д. Профессиональные модели, в отличие от любительских, могут определять, что за металл скрыт в стене, что значительно облегчает поиски.

Выпускаются также и комбинированные устройства, использующие одновременно несколько принципов работы, что повышает точность определения.

К тому же нередко такие приборы обладают дополнительными функциями, значительно расширяющие их сферу применения.

К примеру, искатель дополнительно может помочь в определении места обрыва проводки или заземления, поиске фазного провода и т. д.

Как Найти Короткое Замыкание В Проводке?

Определить место возникновения КЗ практически невозможно заранее, но после срабатывания автоматического выключателя нужно переходить к поиску и локализации места его появления.

Действовать нужно последовательно, по определенному алгоритму:

Тщательный визуальный осмотр. Если удалось обнаружить повреждение изоляции и оголенные жилы, которые соприкасаются, то вероятно причина находится здесь. Обычно повреждения появляются в местах соединения и перекрещивания проводов, в розетках, в распределительных коробках. Подгорелая изоляция оболочки проводов – это сигнал о возможном месте неисправности;
Отключаются все электрические приборы и лампы, затем мегаомметром измеряется сопротивление между фазой и нулем, а также между фазой и заземлением. В случае КЗ прибор покажет очень небольшую величину сопротивления.
Иногда КЗ возникает в подключенных электрических приборах. В таком случае его можно вычислить методом исключения. Отключаются все приборы, и включается автоматический выключатель. Затем по очереди подключаются приборы. Пока не сработает автомат.
Известны и народные методы определения КЗ по звуку, издаваемому в месте возникшего короткого замыкания. Другой способ – определение проблемной зоны по запаху плавящейся или горелой пластмассы. Конечно, специалисты не рекомендуют использовать дедовские способы, ведь сейчас существуют приборы, которые точно определяют место неисправности электросети.

Поиск проводки мультиметром

Данный метод подойдет для радиолюбителей. Специальных тестеров для поиска здесь не нужно, но требуется иметь простой китайский мультиметр и полевой транзистор. Полевик может быть одним из следующих марок: КП103А, КП303 или 2SK241.

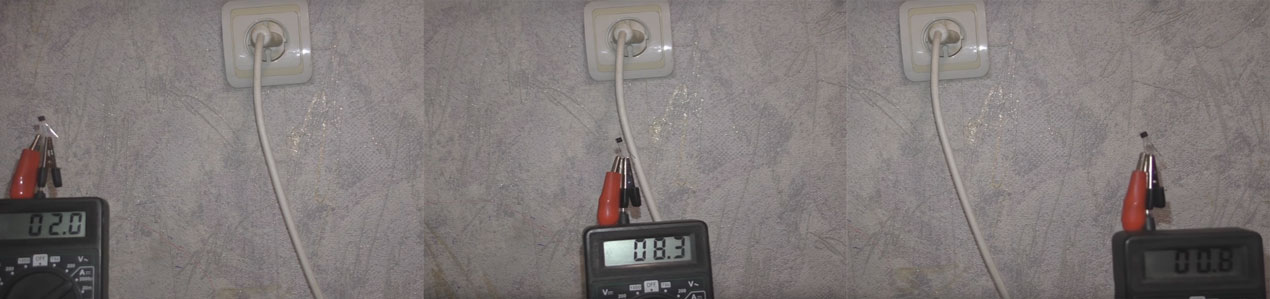

Включаете мультиметр на измерение сопротивления (200кОм), а его щупы присоединяете к левому и среднему выводу транзистора (сток+исток). Правый вывод используется в качестве антенны. Принцип работы устройства заключается в том, что при попадании полевого транзистора в электромагнитное поле, изменяется его внутреннее сопротивление. А мультиметр как раз это фиксирует.

Если приделать к третьему выводу дополнительную антенку (кусочек медного провода), то чувствительность устройства резко увеличится.

Видео по тематике поиска проводки мультиметром:

Устранение проблемы

Если проблема возникла в новой проводке, концы провода нужно соединить. Соединение выполняется следующим образом:

Фазный проводник должен быть отключен от подачи электроэнергии.
Слева и справа от места обрыва нужно снять штукатурку со стены. В конечном итоге нужно высвободить не менее 10 см провода.

Концы аварийного провода нужно развести в стороны и просверлить в стене отверстие под ответвительную коробку. Отверстие намечают перфоратором с корончатой насадкой, выбирают лунку долотом.
Коробку поместить в подготовленную лунку, закрепить алебастром и завести в нее провода.
При наличии запаса концы поврежденного провода соединяют между собой по цвету изоляции и тщательно изолируют. Соединение выполняется с помощью СИЗ.
Коробку закрывают крышкой, место ремонта заштукатурить и восстановить отделку.

В некоторых случаях поврежденный участок следует полностью заменить, протягивая его сквозь гофру с помощью протяжного устройства.

Порядок ремонта поврежденного нулевого проводника немного отличается от ремонта фазы. От шины отсоединяется нулевой провод и к нему прикрепляется фазный. После этого все остальные действия производятся так же, как при устранении обрыва фазы.

Что может случиться с проводом в стене

Вопрос вполне логичный. Действительно, что? Ведь в стене проводка защищена не только оболочкой, но и штукатуркой. Тем не менее причины могут быть разные. Чаще всего неполадки с электропроводкой связаны с недочётами при монтажных работах или грубыми нарушениями правил эксплуатации приборов. Без какого-либо воздействия извне провод в толще стены сам по себе не оборвётся – всегда есть причина.

Чаще всего цепь неожиданно для владельца размыкается на клеммах, а их на пути следования довольно много: на щитках, в коробках, в розетках и выключателях.

ФОТО: nn.ruЕсли клемма держится на месте соединения слабо и неуверенно, она начинает нагреваться и искрить, а это чревато и пропажей соединения и даже возгоранием

Так что при подозрении в неисправности проводки после проверки автоматов и соседей стоит посмотреть на состояние клеммных соединений.

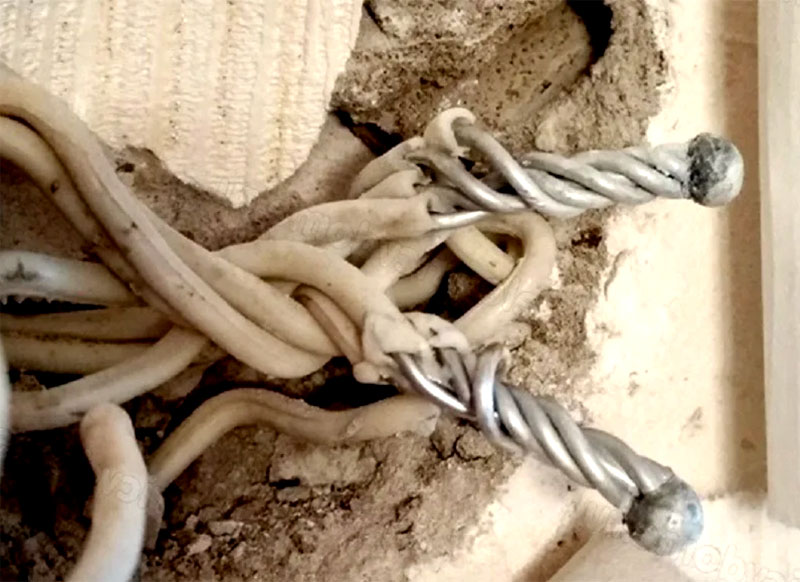

Уязвимым местом являются места многочисленных соединений проводов в распределительных коробках. Особенно рискованными являются так называемые скрутки, замотанные поверх соединения изолентой. Многие домашние мастера считают, что такой вариант по-старинке надёжен, и очень ошибаются, особенно если речь идёт о комбинированном соединении медного и алюминиевого провода. Мало того, что такой вариант скрутки категорически запрещён, «умельцы» ещё и умудряются собрать в одном месте толстый одножильный провод и гибкий провод из множества жил. А потом удивляются, как понять, что горит, и почему всё-таки начался пожар?

Или вот ещё что: часто и клеммы вроде есть вместо скрутки, а соединение пропало и искрит. В чём причина? В том, что именно эти клеммы не соответствуют нагрузке линии.

Все причины пропадания соединения, описанные выше, в принципе, не такие сложные для обнаружения, потому что всё-таки в коробку можно легко заглянуть, сняв крышку.

ФОТО: mastergrad.comПроблемы в этих местах проявляются не внезапно. Обычно вы предварительно получите намёки в виде искрения или запаха горелого пластика

Совсем другое дело – если контакт пропал в стене. Поводом для такого коллапса чаще всего являются ремонтные работы. Захотели повесить полочку, просверлили дырку под крепёж – и потеряли ток в розетке. Считайте, что вам повезло, ведь могло бы и током ударить. И если вы полностью не перерубили канал подачи электричества, а только царапнули его сверлом, то это ещё хуже, потому без изоляции в стене начнёт происходить утечка тока, плавиться изоляция и, как следствие, дело закончится коротким замыканием. Найти место такого повреждения непросто, и могут пройти годы, прежде чем незначительный дефект приведёт к серьёзной проблеме.

Теоретически владелец квартиры должен быть в курсе того, где пролегают кабели внутри стены. Но хозяева меняются, проходят годы и ремонты, а потом происходит то, что происходит. Однажды, начиная собственный ремонт во вторичке в панельном доме, вы тоже сыграете в «лотерею» с проводкой. И не факт, что вам повезёт, как предыдущим владельцам.

Но и без сверления может произойти нечто подобное. Такие проблемы могут быть у владельцев старых домов и квартир, в которых до сих пор есть алюминиевая проводка.

ФОТО: upsenergo.ruСпустя десятилетия эксплуатации обмотка таких проводов буквально превращается в хрупкий тонкий пластик, который покрывается многочисленными трещинами. Через эти трещины происходит утечка со всеми вытекающими последствиями

Ещё один вариант повреждения проводки в стене – залом при монтаже. Его можно и не заметить, но спустя некоторое время место малейшего нарушения целостности начнёт прогрессивно разрушаться. Могут пройти годы, и вы, покупая квартиру, даже не будете подозревать, какая «бомба» заложена в её стене.

Повреждения провода в толще стены – это сложная задача для обнаружения, потому что никаких наружных признаков вы не увидите.

Так что, если у вас нет схемы проводки в доме и вы недавно делали ремонт, сама проводка довольно древняя и при этом пропал ток в розетке или на люстре, ищите скрытого врага. И, между прочим, это лишний повод задуматься о полной замене проводки на современную, потому что проблемы могут появляться буквально одна за одной.

Последовательность действий при проверке проводки

Рассмотрим подробнее, как проверить проводку в квартире своими силами. Прозвонить ее можно в несколько этапов:

установить ручку мультиметра в положение «прозвонка»;
концы измерительных проводов вставить в гнезда прибора;
включить мультиметр;
замкнуть измерительные провода и отпустить их;
на проверяемом проводе зачистить концы и прикоснуться к ним измерительными контактами прибора.

Провод черного цвета вставляется в гнездо СОМ, которое в некоторых устройствах обозначено знаком «*». Красный – в гнездо Ω. Иногда оно обозначается знаком R. Если провода поменять местами, на результатах проверки целостности это не скажется. Если все было сделано правильно, при замыкании раздастся звуковой сигнал. Такой же сигнал прозвучит при обнаружении целостности проводника. На дисплее отобразится 0. Появление единицы и отсутствие звука является свидетельством повреждения провода.

Проверка исправности изоляции

Для проверки состояния изоляции жил кабеля необходимо определить, нет ли между ними короткого замыкания. Если его нет, изоляция хорошая, на индикаторе отражается единица, звуковой сигнал отсутствует. Если появился сигнал, то это признак нарушения изоляции и появления коротыша. Кабель нужно отключить от электрической сети, так как в нем обнаружено наличие цепи между фазным проводником и заземленными установками или нулем.

Такая проверка помогает предупредить возникновение пожаров. Проверка изоляции проводится после монтажа электропроводки в доме. После проверки производятся работы по штукатурке стен, по облицовке их гипсокартоном и другие отделочные мероприятия. После отделки труднее устранить разрыв проводов или их замыкание. Все измерения рекомендуется производить мощным мегаомметром.

Проверка целостности отдельного куска провода

Распространенной проблемой электропроводки в квартире является обрыв проводки, который происходит при перегорании или при неаккуратном воздействии на него человека. Для проверки используются:

тестер;
мультиметр;
индикатор напряжения;
отвертка-индикатор.

Прибор устанавливается в положение Ω, соединяются между собой измерительные концы. На шкале индикатора должно появиться значение, близкое к нулю. Теперь можно прикасаться щупами к концам провода. При имеющемся обрыве на индикаторе отобразится большое значение сопротивления.

Определение целостности провода в скрытой проводке

Не всегда можно найти оба конца провода, если он скрыт под слоем отделочного материала. Есть несколько способов, как определить его целостность. Проводка, выполненная с соблюдением всех правил, должна состоять из трех жил: синей, желто-зеленой и фазного провода любого цвета. Синий – нулевой провод, желто-зеленый – заземление. Старая проводка имеет два провода – фаза и ноль. Они никак не обозначаются. Проверить фазный провод легко. Если на нем есть напряжение, он исправен.

Определение наличия короткого замыкания

Для определения соединения фазы и нулевого провода в сети нужно отключить автомат питания. Он отключается сам, но не всегда. После его отсоединения очищаются концы защитного и нулевого проводов. Их нужно раздвинуть для исключения контакта с чем-либо. Если в таком состоянии на них окажется напряжение, это свидетельствует о наличии короткого замыкания с фазой. В этом случае прозванивают все жилы.

Как найти короткое замыкание в скрытой проводке?

Ищем участки замыкания

Прежде чем осуществлять поиск обрыва скрытой проводки, стоит удостоверится в том, что имеется напряжение на входе, а автоматы исправны. Если при осмотре автоматов определилось, что пробки находятся во взведенном состоянии, то ЧП произошло в самом доме, если же автомат находится в выключенном положении, то это свидетельствует о произошедшем коротком замыкании. Далее можно приступать к непосредственному поиску участка, на котором произошел сбой.

Как правило, разводка в доме устанавливается по лучевому принципу. Другими словами, от дозовой коробки расходятся лучи (проводка) к розеткам, а на каждый выключатель подводится отдельный кабель. Мы рекомендуем ознакомиться со схемой проводки, которая установлена у вас дома — это значительно упростит поиск места разрыва или замыкания на цепи.

Найдите дозовую коробку и вскройте её — внутри находится несколько скруток. На каждой линии рекомендуется измерить сопротивление и напряжение. Если показатели везде положительные, необходимо искать причину в другой дозовой коробке. Как только вы найдете скрутку, на которой нет напряжения и сопротивления — это означает, что на данной линии произошел обрыв, который необходимо устранить.

Ищем участки замыкания в скрытой проводке

Итак, мы определили общий участок, на котором произошел разрыв. Теперь же необходимо узнать, в каком конкретном месте произошел разрыв, а затем устранить его. Рассмотрим, как найти обрыв в скрытой проводке.

Находим место обрыва

Первый, и наиболее простой метод дальнейших действий — это вскрытие штукатурки и обнаружение провода, на котором нет напряжения. Вскрытие производится с распределительной коробки и далее к месту повреждения. Большой вскрытый участок штробы на стене, пыль и шум — все это для того, чтобы найти и устранить участок величиной в несколько сантиметров.

Отметим, что в некоторых случаях сложность представляет даже определения трассы кабеля, который проходит в стене. Хорошо, если электрики при укладке кабеля пользовались ГОСТами и правилами монтажа проводки, но часты случаи, когда кабели прокладываются самым кратким путем для сокращения расходов. В таком случае может понадобиться снять всю штукатурку со стены для того, чтобы определить трассу и устранить дефект. Для того, чтобы избежать столь разрушительного ремонта, электрики используют специальный прибор для обнаружений обрыва скрытой проводки.

Профессионалы чаще всего используют прибор MS-58M — специальный бесконтактный пробник для определения напряжения на трассе сквозь различные материалы, в т.ч. бетон, кирпич, дерево и т.д.

Прибор MS-58M

Для повседневных целей используются и простые вариации комбинированного типа наподобие MS-48NS. С помощью данного прибора можно определить напряжение на определенном участке проводника, прозвонить провод, а также определить участок трассы, на котором пропадает напряжение.

Прибор MS-48NS

Как правило, такие приборы точно определяют место обрыва — до 8-12 см. Таким образом существенно сокращаются объемы работ и отремонтировать кабель можно без существенных разрушений.

После определения места разрыва, необходимо вскрыть штукатурку, достать кабель и починить его с помощью минимального набора инструментов (пассатижей, ножа, изоленты), после чего — поместить кабель обратно в трассу и привести место в начальный вид.

Посмотрите видео об использовании детектора для нахождения источника короткого замыкания в скрытой проводке:

Методы устранения и профилактика

Если производилась частичная замена проводки, следует проверять надежность мест соединения, целостность изоляционного слоя.

Раз в несколько месяцев следует проверять источники света, осветительную сеть и силовые провода. Короткое замыкание может возникать со временем. Выявить его можно по изменению цвета устройств или их плавлению. В квартире обязательно должны стоять автоматические выключатели. На мощные электроприборы ставятся отдельные средства защиты, которые должны сработать при аварийной ситуации.

При самостоятельном проведении монтажа электропроводки важно правильно рассчитывать сечение кабеля. Если оно не способно выдержать мощность всех подключаемых приборов, будет происходить перегрузка, приводящая к короткому замыканию. Кабели не должны укладываться тесно друг с другом – это может привести к повреждению защитного слоя

Кабели не должны укладываться тесно друг с другом – это может привести к повреждению защитного слоя.

Розетки, шнуры питания и другие замкнувшие элементы сети лучше заменить.
Для устранения коротких замыканий в электроприборах пользуйтесь услугами специализированных мастерских, либо ремонтируйте самостоятельно (при наличии знаний и опыта).
Разрыв кабеля ликвидируйте путём замены повреждённого участка новым проводом. При этом следите, чтобы коэффициент сопротивления изоляции соответствовал величине тока.

В целях профилактики проверяйте исправность контактов. Вовремя меняйте розетки. Используйте только стандартные электроприборы. Не допускайте превышения уровней нагрузок. К источнику тока подключайте только исправные электроинструменты и другую бытовую технику.

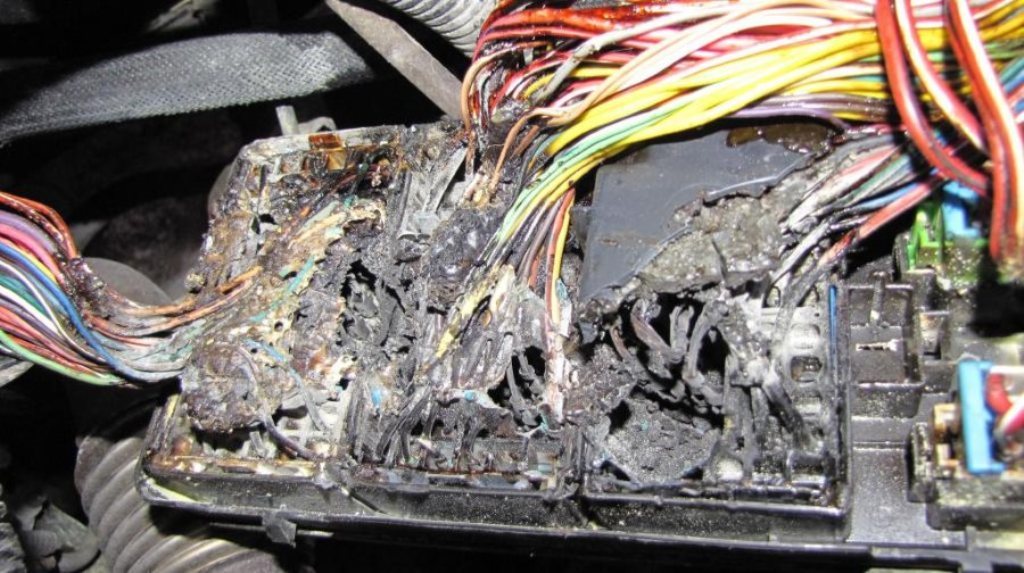

На рис. 5 показаны последствия эксплуатации электрогенератора с неисправным шнуром.

Рисунок 5. КЗ неисправного шнура

Помните, что ваша безопасность во многом зависит от надёжности системы электроснабжения жилых и бытовых помещений. Это тот, из немногих случаев, где экономия не уместна.

Когда может потребоваться информация о расположении проводки?

Во время ремонта часто требуется сверление стен, и вот здесь скрытая проводка становиться проблемой, особенно если кабели укладывались давно и плана электрификации помещения просто нет.

Чтобы не повредить проводку во время проведения работ, следует знать ее расположение.

В целом такая информация может потребоваться в случае:

Перепланировки электрификации помещения (изменение расположения розеток, выключателей и т. д.);
Перепланировки самого помещения (проделывание новых проемов – дверных, оконных);
Возникновения проблем с проводкой (обрыв или КЗ);
Улучшения интерьера путем навески различных приборов и мебели на стены.

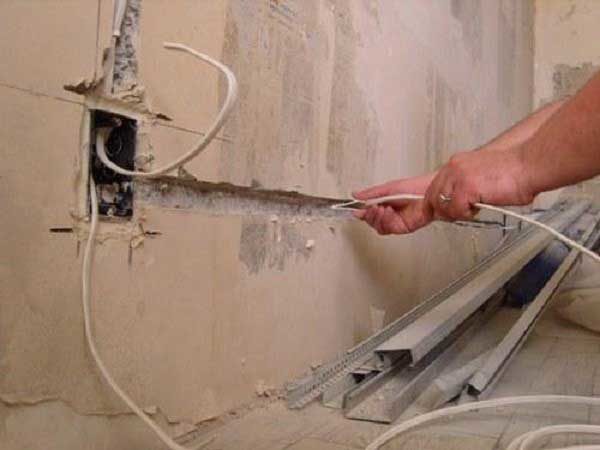

В случае замены знать расположение проводки и не обязательно, поскольку старая все равно будет извлекаться, поэтому сеть дома обесточивается, а далее провода просто выдергиваются из штробов (они обычно заштукатурены, и выдернуть их несложно), после чего схему будет отлично видно.

А далее уже владельцу решать, укладывать новый кабель в старые штробы или нарезать новые.

Информация о расположении проводки в стенах чаще всего требуется при проведении сверлильных работ.

Далее рассмотрим, что можно сделать, чтобы определить, где проходят кабели в стене, если планировки помещения нет.

Как штробить стены под проводку – все способы и применяемые инструменты

Какие бывают виды

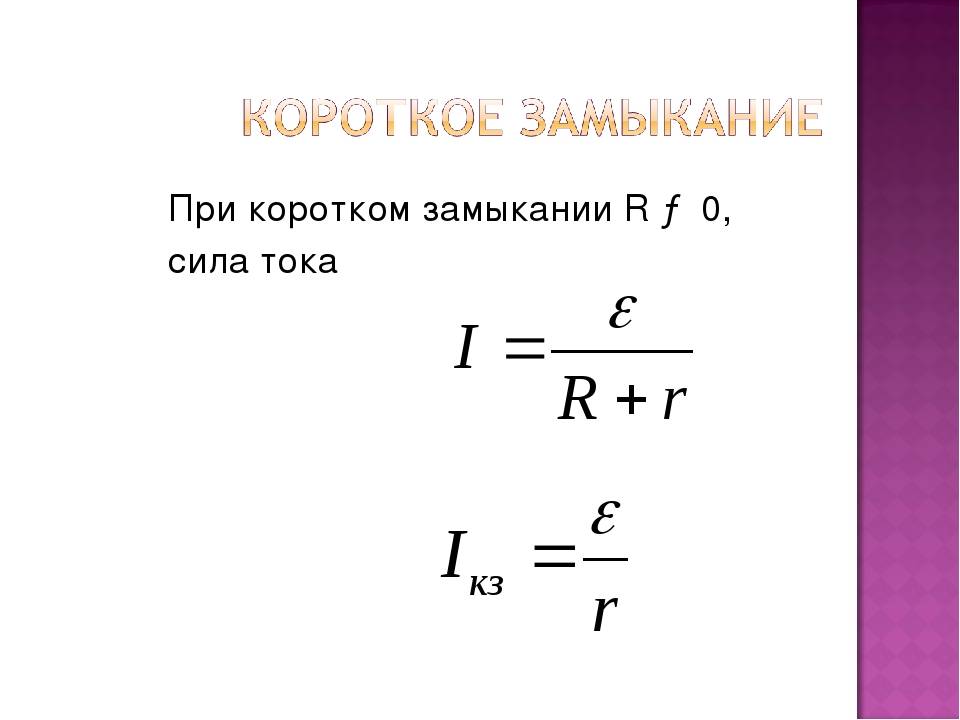

Короткое замыкание. Каждый слышал это словосочетание. Многие видели надпись «Не закорачивать!» Часто, когда ломается какой-нибудь электроприбор, говорят: «Коротнуло!» И несмотря на негативный оттенок этих слов, профессионалы знают, что короткое замыкание – не печальный приговор. Иногда с коротким замыканием (КЗ) бороться бессмысленно, а порой и принципиально невозможно. В этой статье будут даны ответы на самые важные вопросы: что такое короткое замыкание и какие виды КЗ встречаются в технике.

Начнем рассматривать эти вопросы под необычным углом – узнаем, в каких случаях короткие замыкания неизбежны и где они не играют роль повреждений. Возьмем за оба конца обыкновенный металлический провод. Соединим концы вместе. Провод замкнулся накоротко – произошло КЗ. Но так как в цепи отсутствуют источники электрической энергии и нагрузка, такое короткое замыкание никакого вреда не несет. В некоторых областях электротехники КЗ, которое мы рассмотрели, играет на руку, например, в электрических аппаратах и электрических машинах.

Взглянем на однофазное реле или пускатель, в конструкции которых есть магнитная система с подвижными частями – электромагнит, притягивающий якорь. Из-за постоянно меняющейся полярности тока, текущего в обмотках электромагнита, его магнитный поток периодически становится равен нулю, что вызывает дребезжание якоря, появляются вибрации и характерное, знакомое всем электрикам гудение. Чтобы избавиться от этого явления, на торец сердечника электромагнита или якоря прикрепляют короткозамкнутый виток – кольцо или прямоугольник из меди или алюминия.

Из-за явления электромагнитной индукции в витке создается ток, создающий свой магнитный поток, компенсирующий пропадание основного магнитного потока, создаваемого электромагнитом, что приводит к уменьшению или исчезновению вибраций, разрушающих конструкцию.

Так же на руку играет короткое замыкание и в роторе асинхронного электродвигателя. Благодаря взаимодействию магнитного поля, создаваемого обмотками статора, с короткозамкнутым ротором, в роторе по уже упомянутому закону появляются свои токи, создающие свое поле, что приводит ротор во вращение

Конечно, важно грамотное проектирование электродвигателя или электрического аппарата, чтобы токи, протекающие в короткозамкнутых элементах, не приводили к перегреву и порче изоляции основных обмоток

Подобным образом понятие «короткое замыкание» используется применительно к трансформаторам. Люди, так или иначе связанные с энергетикой, знают, что одна из важнейших характеристик трансформатора – это напряжение короткого замыкания, UКЗ, измеряемое в процентах. Возьмем трансформатор. Одну из его обмоток, скажем, низшего напряжения (НН) закоротим амперметром, сопротивление которого, как известно, принимается равным нулю. Обмотку высшего напряжения (ВН) подключаем к источнику напряжения. Повышаем напряжение на обмотке ВН до тех пор, пока ток в обмотке НН не станет равным номинальному, фиксируем это напряжение.

Делим его на номинальное напряжение высшей стороны, умножаем на 100%, получаем UКЗ. Эта величина характеризует потери мощности в трансформаторе и его сопротивление, от которого зависит ток короткого замыкания, ведущий к повреждениям. Поговорим наконец о коротких замыканиях, несущих негативные последствия. Такие короткие замыкания появляются, когда ток от источника питания протекает не через нагрузку, а только через провода, обладающие ничтожно маленьким сопротивлением. Например, трехфазный кабель питается от трансформатора, и одним неосторожным движением ковша экскаватора происходит его повреждение – две фазы закорачиваются через ковш. Такое КЗ называют двухфазным. Аналогично по количеству замкнутых фаз называют другие КЗ.

Однофазное замыкание на землю в сетях с изолированной нейтралью не является коротким, но может представлять угрозу жизни живых существ. Металлическим называют КЗ, в котором переходное сопротивление равно нулю – например, при болтовом или сварочном соединении. Токи КЗ в зависимости от напряжения и вида повреждения могут достигать тысяч и сотен тысяч ампер, приводить к пожарам и колоссальным электродинамическим усилиям, «выворачивающим» шины и провода. Защита от КЗ может осуществляться автоматическими выключателями или предохранителями, а в высоковольтных сетях – средствами релейной защиты и автоматики.

Способы устранения и профилактика

Прежде избавляются от причин, вызвавших КЗ. Сгоревшую проводку меняют на новые провода. Пришедшие в негодность радиодетали и катушки заменяют аналогичными новыми комплектующими.

Профилактика короткого замыкания заключается в установке предохранительной автоматики, стабилизаторов напряжения, замене старого оборудования и изношенной проводки.

Блок предохранительных автоматов

Вовремя предпринятые меры, исключающие возникновение КЗ, сохранят дорогое оборудование, электронные приборы, бытовую технику. Надо помнить о том, что короткое замыкание может погубить не только имущество, но и жизни людей.

Методы которые не работают

Поиск проводов компасом

Хоть некоторые и рекомендуют данный метод, в реалии вы попросту не сможете создать нагрузкой в домашних условиях такую электромагнитную индукцию, чтобы обыкновенный компас среагировал на это, да еще и точно указал, что это электропроводка, а не обычная арматура. А если еще учесть несколько сантиметров штукатурки под которыми залегает кабель, то что это за чудо компас должен быть и сколько он будет стоить?

Смартфоны

Современные программы рассчитанные на всякого рода айфоны и другие гаджеты, хоть и уверяют, что с легкостью могут найти металлические предметы и реагировать на магнитные поля, следует все же воспринимать как дорогие игрушки, а не приборы способные найти скрытую проводку. И доверять им не стоит ни в коем случае.

Поиск проводки смартфоном — сканер Walabot DIY

Чтобы точно определить где залегает провод под штукатуркой, лучше воспользоваться недорогими приборами (Дятел, детектор MS 158), о которых говорится в статье Прибор для определения скрытой проводки, ну а профессионалы могут воспользоваться качественным инструментом Мультидетектором Hilti PS 38.

Ознакомиться и сравнить текущие цены на детекторы от разных производителей можно здесь.

Как найти неисправность в проводке освещения

При повреждении сети на участке между световым прибором или выключателем с коробкой необходимо использовать индикатор – показатель напряжения с одним полюсом, – который укажет на наличие или отсутствие фазы.Если нет электричества в одной из комнат, сначала нужно проверить исправность лампочек и патронов.Когда они рабочие, то неисправность кабеля очевидна. Для того, чтобы найти место обрыва, сначала нужно открыть выключатель прибора освещения и определить индикатором фазу на контактах. При отсутствии фазы (проверяем при выключенном выключателе), значит поломка произошла на участке «выключатель — коробка».Если фазы нет на всех жилах, значит повреждение находится в зоне «светильник — коробка».

Иногда случается так, когда при отсутствии освещения и фазы в выключателе индикатор говорит о ее присутствии на приборе освещения. Это значит, что провода фаза-ноль стали на места друг друга.

Чтобы исправить такое повреждение, необходимо проложить путь фазной электроцепи по всему проводу: от коробки до прибора освещения и до выключателя.

Следует обнаружить место, где провода взаимосместились, разомкнуть их и скрепить правильно новым крепежом.

Для быстрого обнаружения места повреждения можно использовать детектор скрытой проводки – маленькое устройство, имеющее высокочастотную чувствительность. Он имеет свойства нахождения обрыва електроцепи даже под толстой отделкой до 20 см.

Во время поисковых работ обязательным условием является полное отключение электричества во всем помещении. Иногда требуется прожигание изоляционной ленты провода для снижения уровня сопротивления.

Правила пользования прозвонкой

Единственное правило, которое необходимо запомнить, проводить процесс прозвонки разрешается только в полностью обесточенной цепи.

Вам это будет интересно Особенности индикатора напряжения

Обратите внимание! Если проверять провода под напряжением, можно получить удар током, а в некоторых случаях вызвать пожар. Ниже подробно описано как как проверить провод мультиметром и без него

Ниже подробно описано как как проверить провод мультиметром и без него.

Как правильно прозвонить провода (мультиметром и без приборов)

Поэтапный процесс работы:

перед началом работы необходимо повернуть рукоятку мультиметра в нужное положение;
подсоединить концы щупов в необходимые гнёзда. Чёрный щуп в гнездо, указанное как СОМ (в некоторых случаях обозначается как «*» или точкой заземления), а красный — в гнездо, где стоит символ Ω (иногда указывается как R). Необходимо подчеркнуть, что символ Ω может быть нарисован как одиночно, так и в совокупности с обозначениями других знаков (V, mА). Такое расположение проводов, поможет придерживаться полярности при проведении будущих замеров;

Как подключать щупы

включить мультиметр. В основном для этого есть отдельная кнопка или работа может начинаться автоматически при повороте рукоятки в необходимое положение;
закрыть измерительные концы друг с другом. Если слышен сигнал, значит, устройство правильно работает;
взять тестируемый провод (заранее зачистить его от изоляции). Дотронуться измерительными щупами к оголённым местам кабеля;
в случае исправности прозвучит звук, а показания мультиметра будут нулевые или покажут на сопротивление. Если на экране будет указано 1 и не последует звуков, то значит, что проверенный кабель оборван.

Прозвонить провода можно и без применения мультиметра. Для работы понадобится:

Схема устройства с лампочкой

классическая батарейка питания (желательно брать квадратную на 4,5Вольт);
обычная лампочка на 4 Вольт, через нее диагностируется (контролируется) линейный участок кабеля;
пара соединительных кабелей и коннектор захватывающего вида.

После подготовки инструментов для работы, с их помощью необходимо собрать простую измерительную цепь. При, верно, собранной цепи и в случае исправности провода, лампа будет работать. Если на участке есть дефект, то лампочка не загорится.

Причины возникновения неисправностей

При соблюдении правил эксплуатации электрокоммуникаций, они могут исправно служить в течение десятков лет. Но на практике довольно часто встречаются повреждения электросетей, которые могут быть вызваны разными причинами.

К таким факторам относятся:

Долговременная эксплуатация кабеля. Проводка может безукоризненно функционировать в течение многих лет, однако после определенного временного лимита она начинает разрушаться. В этом случае в сети рассыпаются скрутки и проявляются утечки, которые регулярно выбивают УЗО (его отсутствие сказывается на усилении утечек). Рано или поздно такие нарушения приводят к перебоям, а затем и к полному прекращению подачи электротока.
Механическое повреждение. Не зная схемы прокладки электросетей, при высверливании отверстий и забивании гвоздей в стене легко можно задеть провод, вызвав его обрыв, а иногда и короткое замыкание. Порой незначительное механическое повреждение дает отложенный эффект: в этом случае целостность жилы может нарушиться не мгновенно, а спустя несколько месяцев или даже год.
Бракованный провод или некачественно выполненный электромонтаж. Поврежденные кабели имеют тенденцию к постоянному нагреву, что может привести к фатальным последствиям. После внезапного скачка напряжения такие жилы могут оборваться.
Некорректное использование переходников. Сбои в работе электропроводки могут быть вызваны неправильной эксплуатацией удлинителей или тройников. Это может случиться, если к устройству подключается несколько высоко-мощных бытовых агрегатов, например, стиральная и посудомоечная машины.

При некорректном применении переходника кабели, которые идут от него, подвергаются перегреванию и повышенной нагрузке, что может привести к расплавлению изоляции.

Во всех случаях необходимо выявить место повреждения кабеля, чтобы незамедлительно устранить повреждения.
