Обзор икз для вл 6-10кв

Индикатор высокого напряжения 10кВ (постоянное) с релейным выходом ИВН(ПР)-10

Индикатор высокого напряжения ИВН(ПР)-10предназначен для
визуальной (световой) индикации и релейного контроля наличия постоянного напряжения до 10кВ
на электротехническом оборудовании (конденсаторы, шинопроводы и др.).

Индикатор ИВН(ПР)-10 содержит датчик высокого напряжения
резистивного типа встроенный в опорный изолятор; элемент световой индикации (газоразрядная
лампочка); релейный блок, соединительные провода и клеммы.

При наличии высокого напряжения появляется мигающее свечение газоразрядной
лампочки, частотой 0,5-1 Гц, а также происходит переключение «сухих» контактов реле.

Индикатор ИВН(ПР)-10 может поставляться с одной или двумя группами
переключающихся контактов реле.

Существенное преимущество ИВН(ПР)-10, в сравнении с
аналогичными устройствами, состоит в том, что для его работы НЕ ТРЕБУЕТСЯ ПИТАЮЩЕЕ
НАПРЯЖЕНИЕ.

ИВН(ПР)-10 легко устанавливается в шкафу, прост в
эксплуатации, не требует специального обслуживания.

Умный ИКЗ с передачей данных

Для удаленного мониторинга используется умный ИКЗ – Smart Navigator.

Технические характеристики

Он реагирует на повреждение не только фаза-фаза, как все предыдущие, но и на фаза-ноль. То есть, однофазные замыкания на землю.

Правда зафиксировать однофазное КЗ в сетях с изолированной нейтралью вы сможете не на опоре, где висит датчик, а на удаленном рабочем столе.

Информация с прибора передается в виде отчетов в Scada или систему IHost.

Благодаря Web интерфейсу IHost, все данные можно элементарно контролировать на обычном смартфоне или веб браузере.

Фактически получается, что всю систему электроснабжения в режиме реального времени можно засунуть в карман пиджака. А в случае аварийного отключения тут же получать оповещение в виде SMS или сообщения на почту.

Помимо срабатывания при аварии, в нормальном режиме идет непрерывный мониторинг нескольких параметров ВЛ:

средний, пиковый и минимальный ток нагрузки

в отчетах отображается температура окружающей среды

и температура самого проводника, на котором висит ИКЗ

Последнее очень важно при плавке гололеда на проводах ВЛ высокого напряжения. Опция доступна в модификации HV за счет встроенного датчика t. Как подобрать правильный ток срабатывания индикатора? Smart Navigator в отличие от предыдущих моделей сам может подстраиваться под действующую нагрузку ВЛ

Как подобрать правильный ток срабатывания индикатора? Smart Navigator в отличие от предыдущих моделей сам может подстраиваться под действующую нагрузку ВЛ.

Если на линии I<20А, то срабатывание произойдет по фиксированному значению уставки в 50А,100А или 200А. А вот если ток в линии был более 20А, то ИКЗ сработает при 4-х кратном превышении среднего значения за последние 72 часа.

Для передачи информации помимо индикаторов понадобится дополнительное оборудование Smart Reporter. Оно размещается в отдельном шкафу на опоре чуть ниже проводов.

Smart Reporter изнутри

Вообще максимальное расстояние от подобного блока до самых дальних ИКЗ не должно превышать 30м.

Вся информация по радиосигналу от датчиков передается в блок. Там через GSM модуль со встроенной SIM картой все данные сбрасываются либо в систему IHost, либо в SCAD.

На один такой блок или одну симку можно подключить до 4-х комплектов ИКЗ. Это в первую очередь касается опор с отпайками в разные стороны.

Главный недостаток всей этой конструкции – необходимость во внешнем питании.

Именно поэтому для таких комплектов на этой же опоре приходится монтировать солнечные батареи.

Виды индикаторов короткого замыкания

Типы индикаторов ИКЗ для ВЛ-6-10-35-110кв рассмотрим на примере ведущего производителя Horstmann (Германия).

У них очень хорошо представлена вся линейка от простейших моделей только с визуальной индикацией (подошел ножками – посмотрел), до умных экземпляров с передачей данных и записью в память самых важных параметров.

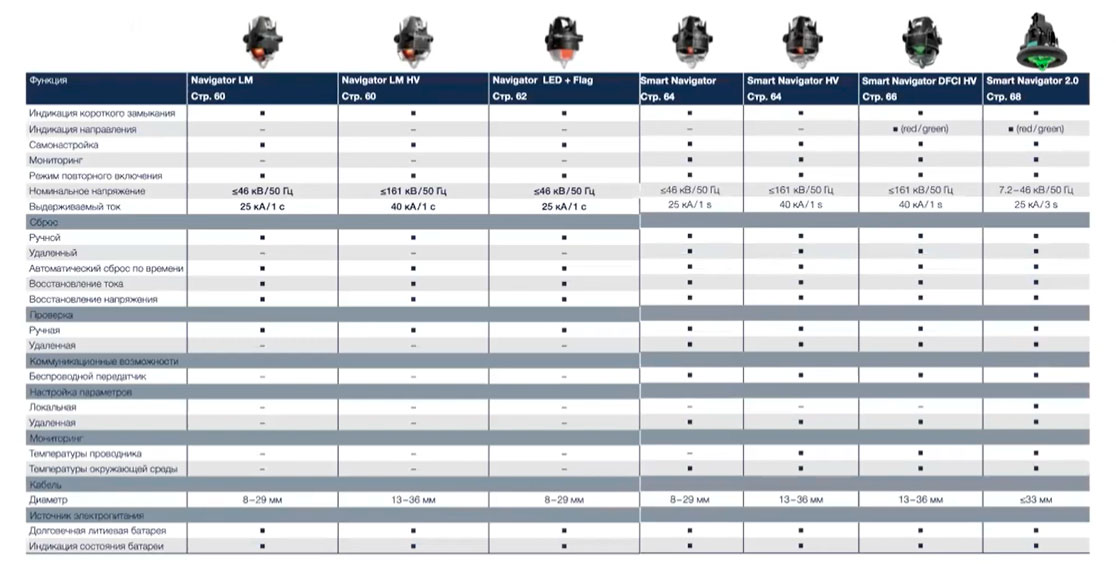

Сводная таблица по всем разновидностям представлена ниже.

Самым простым является индикатор Navigator-LM (до 46кВ).

Технические характеристики

Такое “странное” напряжение (46кВ) обусловлено необходимостью обеспечить универсальность датчиков для систем эл.снабжения в разных странах.

Датчик обладает только локальной индикацией (без возможности удаленной передачи данных). Что называется, подошел – посмотрел.

Внутри корпуса находятся светодиоды, которые при протекании через прибор тока КЗ и его сработке, начинают моргать с заданной периодичностью.

Одиночное мигание – одно КЗ. При неуспешном АПВ – двойное мигание. Светодиоды хорошо видно даже в яркий солнечный день.

Заявленная видимость – до 50м (ночью до 150м). Такое свечение можно легко увидеть даже не выходя из машины.

Сравните это с двумя еле различимыми лампочками в американских Fault Indicators.

Сброс сработавшего состояния может происходить:

вручную

через заданный промежуток времени после КЗ

при восстановлении тока нагрузки

при восстановлении напряжения (подали U на ЛЭП без подключения самих потребителей)

Для высокого напряжения 110кв есть разновидность HV (рассчитаны до 161кВ).

Корпус ИКЗ выполнен из полиамида устойчивого к ультрафиолету. Все металлические детали из нержавейки.

Механизм крепления к проводу у всех моделей очень надежный и проверяется производителем в аэродинамической трубе на скорости воздуха 200км/ч.

То есть, индикатор не сползет в середину пролета при большом уклоне и вибрации проводов.

Минимальный диаметр провода на который можно “насадить” ИКЗ начинается от 4-8мм (в зависимости от модели). То есть, на проводе АС-35 (d-8,4мм), не говоря уже про АС-50 (d-9,6мм) и выше, индикатор будет сидеть как влитой.

Класс защиты IP68. Температура эксплуатации от -40С до +85С. Ограничение температуры вызвано наличием батарейки внутри корпуса.

Сам полиамид выдерживает конечно и большие температуры, а вот батарейка нет. По поводу замены аккумулятора не переживайте, срок его службы – около 20лет.

Замена АКБ элементарная. Сбоку откручивается крышечка, достается аккумулятор и ставится новый. Состояние заряда постоянно контролируется.

Вообще световая индикация гораздо надежнее всяких ИКЗ с роторно-поворотным механизмом.

Никогда точно не знаешь, в рабочем они состоянии или что-то у них заклинило или примерзло в наших суровых зимних условиях.

Светодиоды запрятаны в прозрачную полусферу из поликарбоната, также устойчивого к УФ. С годами он не потускнеет.

Данный индикатор срабатывает по токовой характеристике. Есть три варианта настройки:

200А-100мс

200А-200мс

100А-100мс

Для каждой конкретной линии вы сами рассчитываете, заказываете и выбираете те или иные параметры.

Совместная работа короткозамыкателя с отделителем

Теперь рассмотрим связку ОД-КЗ на примере подстанции с двумя трансформаторными группами, запитанными от одной входящей ЛЭП.

Пример подстанции с ОД-КЗ

Обозначения:

Вк1 – силовой выключатель ВЛ (замкнут).
Вк2, Вк3 – силовые защитные выключатели на низкой стороне (замкнуты).
Вк4 – секторный выключатель (разомкнут).
Кз1, Кз2 – короткозамыкатели (разомкнуты).
Од1, Од2 – отделители (замкнуты).
Тр1, Тр2 – силовые трансформаторы 220/10

Для получения представления как работает данная схема, рассмотрим ситуацию с выходом из строя одного из трансформаторов:

Представим, что в Тр2 нарушилась изоляция, что привело к образованию электроразрядов разлагающих масло, что обнаруживает газовое реле и подает соответствующий сигнал на щит управления короткозамыкателя Кз2.
Сигнал, поступивший на блокирующее реле, приводит к его срабатыванию. Механизм разблокируется и пружинным приводом осуществляется толчок подвижной штанги, в результате замыкаются две фазы.
Это включает Вк1, что приводит к отключению питающей линии обесточиванию Tp1 и Tp2. КЗ также вызывает соответствующую реакцию релейной защиты Tp2, она отключает Вк3 (снимается нагрузка) и запускает Од2. Поскольку у последнего самая низка скорость срабатывания, он приводится в действие последним, когда ВЛ и нагрузка отключены.
Через определенную выдержку Вк1 вновь подключает ЛЭП (срабатывает система автоматического повторного включения).
Автоматика ввода резерва включает Вк4.

По итогу на подстанции работает только Тр1, от которого запитываются обе секции.

Какие индикаторы короткого замыкания купить?

На рынке специального оборудования для электросетей средней мощности особое место занимает германская компания Horstmann GmbH. Основанная в 1946 году, она накопила богатейший опыт в данной области. Традиционное немецкое качество и разработки лучших мировых специалистов вывели продукцию фирмы Horstmann в первый ряд среди устройств такого рода.

Рассмотрим номенклатуру ИКЗ производства Horstman:

Серия ИКЗ	Порог чувствительности, А	Время реагирования, мс	Температура эксплуатации, °С	Питание	Место установки
Alpha	400, 600, 800, 1000	100	-30, +70	От сети	В ячейки КРУ
Sigma	100, 200, 300, 400, 600, 800, 1000 (на землю – 20, 40, 60, 80, 100, 120, 160)	40 – 80 (на землю – 80 – 160)	-30, +70	От системы / Батарея	В ячейки КРУ
OPTO-F 3.0	400, 600, 800, 1000	40, 60, 80, 100, 200, 300, 500 / регулируемое	-30, +70	От системы / Батарея	В ячейки КРУ
Fluid System	400, 600, 1000	200	-40, +85	_	На кабель высокого напряжения
Rotor System	150, 200, 300	100	-40, +85	_	На кабель высокого напряжения
Navigator	Авто настройка ≥200	100	-40, +85	_	На провод воздушной линии

Индикаторы высокого напряжения (ИВН) 6-10 кВ стационарные, производства ООО “НПО “Эковакуум”

Индикаторы высокого напряжения (ИВН) предназначены для визуальной (световой) сигнализации наличия высокого напряжения на токоведущих частях электрооборудования комплектных распределительных устройств (КРУ, КРУН,КСО), комплектных трансформаторных подстанций (КТП) и др. в классе напряжения 6-10 кВ, 50 Гц и постоянного до 15 кВ.

Кроме световой индикации наше предприятие изготавливает индикаторы с релейным блоком. Индикаторы с релейным блоком имеют реле с одной или двумя группами “сухих” контактов. При наличии высокого напряжения, хотя бы в одной из трех фаз контакты реле переключаются, при отсутствии высокого напряжения во всех фазах они переключаются обратно. Индикаторы с релейным блоком и транзисторным выходом могут использоваться в схемах телемеханики, блокировки ошибочных операций, передаче информации о наличии напряжения. Для своей работы они не требуют дополнительно источников питания.

Для электрооборудования переменного тока индикаторы поставляются в комплекте на три фазы (емкостные датчики, элементы индикации и соединительные провода). Для электрооборудования постоянного тока комплект поставки содержит датчик резистивного типа, элемент индикации и соединительный провод. Индикаторы релейного типа содержат дополнительно релейный блок. Длина соединительных проводов от 2 до 4 м, по заказу. Элементы индикации – газоразрядные или светодиодные лампы.

Индикаторы поставляются с лампами красного цвета, но по заказу могут быть трех цветов (желтая, зеленая и красная (ЖЗК)), а также в антивандальном исполнении.

Индикаторы высокого напряжения для установки в шкафах КРУ, КРУН, КСО и КТП.
Тип датчика напряжения	Индикация напряжения	Релейный блок	Место установки
Емкостной, в опорном изоляторе	Газоразрядный или светодиодный индикатор	Нет	Шкафы КРУ, КСО, КТП и др. 6-10 кВ, 50 Гц
Емкостной, бесконтактный	Газоразрядный или светодиодный индикатор	Нет	Шкафы КРУ, КСО, КТП, 6-10 кВ, 50 Гц, а также оборудование с подвижными токоведущими частями
Емкостной, для крепления на жилах кабеля	Газоразрядный или светодиодный индикатор	По заказу	Для устнановки на кабельные вводы в шкафах КРУ, КСО, КТП, 6-10 кВ, 50 Гц
Емкостной, в опорном изоляторе с релейным блоком	Газоразрядный индикатор	Есть	Шкафы КРУ, КСО, КТП и др. 6-10 кВ с возможностью блокировки и информирования
Емкостной, для крепления на жилах кабеля	Газоразрядный или светодиодный индикатор	Есть	Кабельные вводы в шкафах КРУ, КСО, КТП и др. 6-10 кВ, 50 Гц
Резистивный в опорном изоляторе	Газоразрядный или светодиодный индикатор	Нет	Высоковольтное оборудование постоянного тока 3-15 кВ
Резистивный в опорном изоляторе с релейным блоком	Газоразрядный или светодиодный индикатор	Есть	Высоковольтное оборудование постоянного тока 3-15 кВ с возможностью блокировки и информирования

Индикаторы напряжения и тока для установки на проводах ЛЭП 6-10 кВ.
Обозначение	Тип датчика	Индикация напряжения	Индикация тока	Место установки и назначение
	Емкостной	Светодиоды	Нет	На проводах ЛЭП 6-10 кВ рядом с КТП, КРУН, реклоузерами и др. Контроль наличия напряжения, замыканий на землю.
ИТЛС-200	Трансформаторный	Светодиоды	Светодиоды	На проводах ЛЭП 0,38-35 кВ рядом с КТП, КРУН, реклоузерами и др. Контроль обрыва проводов, перегорания предохранителей, неполнофазных режимов и др.

Изменение сопротивления

Определение межвитковое замыкание позволяет существенно упростить ремонтные работы. Чтобы качественно проверить мотор на факт сопротивления изоляции, опытные электрики активно используют мегометр с напряжением 500 В. Таким приспособлением можно безошибочно измерить сопротивление изоляции обмоток двигателя. Если электродвигатели обладают напряжением 12 В или 24 В, то без помощи тестера просто не обойтись. Изоляция таких обмоток не рассчитана на испытание под максимальным напряжением. Производитель всегда в паспорте к агрегату указывает оптимальное значение. Если тестирование показало, что сопротивление изоляции гораздо меньше оптимальных 20 Мом, то обмотки обязательно разъединяют и тщательно проверяют каждую по отдельности. Для собранного мотора показатель не должен быть ниже положенных 21 Мом. Если изделие долгое время пролежало в сыром месте, то перед эксплуатацией его обязательно просушивают в течение нескольких часов накальной лампой.

Проверка якоря на межвитковое замыкание

Электрические машины состоят из ротора и статора. Статор представляет собой неподвижные обмотки, уложенные в корпус. Якорь — это подвижная часть, поэтому на нее как правило попадают частички грязи и смазки и под воздействием температуры образуется окисленный налет. Он может послужить причиной неисправной работы или выхода из строя ротора электрической машины. Обнаруживается он визуальным осмотром. Нагар может стать причиной межвиткового замыкания в якоре.

Как таковой, ротор электродвигателя при нормальных условиях эксплуатации не изнашивается. Со временем подлежат замене только токосъемные щетки, если их длина уже не соответствует допустимому размеру. Однако длительные нагрузки становятся причиной нагрева обмоток статора, что в результате и способствует образованию нагара. Межвитковое замыкание якоря может случиться при механических повреждениях. Недопустимо на трущихся поверхностях наличие сколов, вмятин, царапин и трещин.

МТЗ линии 6-35 кВ

Я уже рассматривал МТЗ, но, повторение — мать ученья. Максимальная токовая защита с выдержкой времени выступает в качестве первой ступени трехступенчатой защиты линии. Для расчета необходимо рассчитать ток срабатывания защиты, ток уставки, выдержку времени и отстроиться от соседних защит.

1) На первом этапе определяем ток срабатывания защиты с учетом токов самозапуска и других сверхтоков, которые протекают при ликвидации КЗ на предыдущем элементе:

в данной формуле мы имеем следующие составляющие:

Iс.з. — ток срабатывания защиты 2РЗ, величина, которую мы и определяем

kн — коэффициент надежности, который на самом деле можно считать скорее коэффициентом отстройки для увеличения значения уставки; для микропроцессорных равен 1,05-1,1, для электромеханических 1,1-1,4.

kсзп — коэффициент самозапуска, его смысл в том, что при КЗ происходит просадка напряжения и двигатели самозапускаются. Если нет двигателей 6(10) кВ, то коэффициент принимается 1,1-1,3. Если нагрузка есть, то производится расчет при условии самозапуска ЭД из полностью заторможенного состояния. Коэффициент самозапуска определяется, как отношение расчетного тока самозапуска к максимальному рабочему току. То есть зная ток самозапуска, можно не узнавать максимальный рабочий ток, хотя без этого знания не получится рассчитать ток самозапуска — в общем, сократить формулу не удастся особо.

kв — коэффициент возврата максимальных реле тока; для цифровых — 0,96, для механики — 0,65-0,9 (зависит от типа реле)

Iраб.макс. — максимальный рабочий ток с учетом возможных перегрузок, можно узнать у диспетчеров, если есть телефон и полномочия. Для трансформаторов до 630кВА = 1,6-1,8*Iном, для трансформаторов двухтрансформаторных подстанций 110кВ = 1,4-1,6*Iном.

2) На втором этапе определяем ток срабатывания защиты, согласуя защиты Л1 и Л2:

Iс.з.посл. — ток срабатывания защиты 2РЗ

kн.с. — коэффициент надежности согласования, величина данного коэффициента от 1,1 до 1,4. Для реле РТ-40 — 1,1, для РТВ — 1,3…1,4.

kр — коэффициент токораспределения, при одном источнике питания равен единице. Если источников несколько, то рассчитывается через схемы замещения и сопротивления элементов.

Первая сумма в скобках — это наибольшая из геометрических сумм токов срабатывания МТЗ параллельно работающих предыдущих элементов. Вторая сумма — геометрическая сумма максимальных значений рабочих токов предыдущих элементов, кроме тех, с которыми происходит согласование.

3) На третьем этапе выбираем наибольший из токов, определенных по условиям 1) и 2) и рассчитываем токовую уставку:

kсх — коэффициент схемы, данный коэффициент показывает во сколько раз ток в реле больше, чем ток I2 трансформатора тока при симметричном нормальном режиме работы; при включении на фазные токи (звезда или разомкнутая звезда) равен 1, при включении на разность фазных токов (треугольник) равен 1,73.

nт — коэффициент трансформации трансформатора тока.

4) Далее определяется коэффициент чувствительности, который должен быть больше или равен значения, прописанного в ПУЭ.

Отношение минимального тока, протекающего в реле, при наименее благоприятных условиях работы, к току срабатывания реле (уставке). Для МТЗ значение kч должно быть не менее 1,5 при кз в основной зоне защиты и не менее 1,2 при кз в зонах дальнего резервирования.

5) Определяемся с уставкой по времени

Смысл уставок по времени в следующем: если у нас КЗ как на рисунке выше, то сначала должен отключиться выключатель Л1 (находящийся ближе к КЗ), это необходимо, чтобы оставить в работе неповрежденные участки системы.

То есть tс.2рз=tс.1рз+dt, где дельта t — ступень селективности. Эта величина зависит от быстродействия защит (в частности точности работы реле времени) и времени включения-отключения выключателей.

Если предыдущая РЗ является токовой отсечкой или же РЗ выполнена на электронных (полупроводниковых) реле — dt можно принять 0,3с. Если же в РЗ используются электромеханические реле, то dt может быть 0,5…1,0. Для различных реле эта величина может доходить до нескольких секунд.

Как было написано выше, особенностью МТЗ является накапливание выдержек времени от элемента к элементу. И чем больше величина dt, тем большей будет отдаленная уставка. Для решения этой проблемы следует устанавливать цифровые РЗ (dt=0,15…0,2с) и одинаковые выключатели. Ведь, если выключатели одного типа, то и время срабатывания у всех одинаковое. А если, оно невелико, то и суммарная величина будет мала.

В общем выбор мтз состоит из трех этапов:

несрабатывание 2РЗ при сверхтоках послеаварийных режимов
согласование 2РЗ с 1РЗ
обеспечение чувствительности при КЗ в конце Л1(рабочая зона) и в конце Л2 (зона дальнего резервирования)

Причины неисправностей

Межвитковое замыкание электродвигателя не является редкой проблемой. Такая неисправность встречается в 50% всех случаев поломок. Ситуация может возникнуть из-за повышенной нагрузки на электроустановку. Неправильная эксплуатация агрегата часто влечет за собой преждевременные поломки. Номинальную нагрузку можно определить по паспорту установки. Перегрузка может быть спровоцирована механическим повреждением самого мотора. Сухие либо заклинившие подшипники часто вызывают замыкание. Не исключен факт заводского брака. Если электродвигатель хранится в ненадлежащих условиях, то это всегда чревато тем, что обмотка просто отсыреет.

ИКЗ Led + роторный механизм

Другой тип индикатора – Navigator Led+Flag.

Он опять же без функции передачи данных.

Технические характеристики

Помимо вышеперечисленных элементов конструкции у него в нижней полусфере расположен поворотный флажок. LED индикация также имеется в наличии.

Сброс светодиодов запрограммирован на 4 часа, в то время как флажок может восстанавливать первоначальное положение значительно дольше – 1,2 или 7 дней.

Срабатывание происходит по время-токовой характеристике в зависимости от модели:

100А/200мс

100А/100мс

200А/100мс

50А/100мс

Такие штуки нужно ставить в труднодоступных точках, где попадание к месту повреждения занимает более суток, а электроснабжение объекта переводится на резервную ВЛ.

Главное преимущество этой модели – экономия работы аккумуляторной батареи. Флажок повернулся – лампочки через 4 часа потухли.

Добрались к опоре на 2-й или 3-й день и узнали всю информацию.

Индикаторы короткого замыкания «Астрон» в распределительных линиях 6‑10 кВ — Энергетика и промышленность России — № 07 (195) апрель 2012 года — WWW.EPRUSSIA.RU

Газета «Энергетика и промышленность России» | № 07 (195) апрель 2012 года

К тому же в большинстве случаев короткие замыкания бывают не единичными и происходят во время природных аномалий, таких, как проливной дождь, снегопад. В этих случаях множество участков ВЛЭП одновременно находятся в режиме короткого замыкания на землю или межфазного, в зависимости от того, изолирована нейтраль или нет. Оперативное обнаружение аварийных участков в таких случаях является крайне насущной задачей.

Сотрудники ОКБ «Астрон» в 2008 году разработали индикаторы короткого замыкания. Принцип их действия основан на контроле протекающих в линии токов. При превышении заданного уровня тока по причине короткого замыкания индикатор переворачивает красный флажок или мигает светодиодом. Внутренняя батарея, которая при нормальной работе подзаряжается от индукции самой линии, при отсутствии тока в линии, отключенной автоматикой, позволяет светодиоду мигать до 24 часов. Это дает монтажной бригаде возможность быстро обнаружить ветку, по которой шел ток короткого замыкания, оперативно отключить аварийный участок разъединителем и включить оставшуюся часть ВЛЭП без участка с коротким замыканием под напряжение. В случае поворота флажка на индикаторе участок с коротким замыканием будет выявлен по красному флажку. При подаче нормального напряжения индикатор вернется в нормальное положение без красного флажка.

Индикаторы устанавливаются на ответвлениях ВЛЭП 6‑10 кВ для определения проблемного участка, как показано на рисунке.

Установка индикаторов «Астрон» может производится как на новых линиях во время монтажа, так и на действующих линиях. Установка производится без отключения линии от нагрузки с земли с помощью изолированной штанги. Индикаторы имеют специальное крепление для фиксации на проводе ВЛЭП. Снятие производится также с применением изолированной штанги и приспособления без поднятия на опору и без отключения линии от нагрузки.

Внутренняя батарея позволяет гарантированно работать без замены на протяжении десяти лет, по истечении этого срока производится замена батарей. На индикаторах без светодиодов с флажками внутренние батареи отсутствуют, возврат в нормальное состояние производится при включении линии с нормальной нагрузкой.

Для построения большой распределенной системы регистрации коротких замыканий разработаны индикаторы с передачей данных по GPRS протоколу по сетям сотовой GSM-связи. Система в центральной диспетчерской автоматически с указанием на карте укажет места короткого замыкания.

Масштабируемость системы предусмотрена до 150 000 индикаторов с передачей данных в любую географическую точку.

Новейшая разработка включает в индикаторы датчик GPS/ГЛОНАСС для точного определения местоположения сработавшего индикатора. Координаты индикатора определяются с точностью до 2 метров с отображением в диспетчерской на картах Google, Яндекс или других ГИС. Передача данных в диспетчерскую производится также по GPRS.

Индикаторы типа «Астрон» эксплуатируются более трех лет в нескольких энергосистемах и зарекомендовали себя как простые и надежные помощники энергетиков в трудные минуты стихийных бедствий.

С полным каталогом вы можете ознакомиться на сайте ОКБ «Астрон»:

Индикаторы короткого замыкания — PDF

Система «КОМОРСАН Web-клиент»

«АНТРАКС» Система «КОМОРСАН Web-клиент» Руководство по эксплуатации Фрязино Версия 1.1 2 Оглавление 1. Базовые понятия… 5 2. Область применения… 5 3. Работа с программой. Уровень доступа — диспетчер….

Датчик обледенения ДО-2

Общество с ограниченной ответственностью «АНТРАКС» Техническое описание Руководство по эксплуатации Фрязино АНТРАКС Содержание 1 Техническое описание… 4 1.1 Введение… 4 1.2 Назначение… 4 1.3 Технические

Почему не КРУН. ОБЩИЕ ТРЕБОВАНИЯ

Реклоузер Почему не КРУН. ОБЩИЕ ТРЕБОВАНИЯ Высокий уровень надежности Малые габариты и вес Минимальные требования по обслуживанию Возможность интеграции в SCADA Системы самодиагностики СПЕЦИАЛЬНЫЕ ТРЕБОВАНИЯ

Пример применения продукта:

продукта: Всесторонний мониторинг системы электроснабжения коммуникационного оборудования Отрасль Электроэнергетика Заказчик АО «Объединенная энергетическая компания» Партнеры ООО «Юнител Инжиниринг» Аппаратура

Альбом типовых решений

Альбом типовых решений Оборудование и комплексы для автоматизации учета, мониторинга энергоснабжения и передачи информации в государственные системы по контролю энергоэффективности и энергоменеджменту.

Российское акционерное общество энергетики и электрификации «ЕЭС РОССИИ» ОТКРЫТОЕ АКЦИОНЕРНОЕ ОБЩЕСТВО ЦЕНТРАЛЬНОЕ ДИСПЕТЧЕРСКОЕ УПРАВЛЕНИЕ ЕДИНОЙ ЭНЕРГЕТИЧЕСКОЙ СИСТЕМОЙ РОССИЙСКОЙ ФЕДЕРАЦИИ (ЦДУ ЕЭС

TELEOFIS RTU968 EnLogic

Контроллер TELEOFIS RTU968 EnLogic TELEOFIS RTU968 EnLogic Контроллер со встроенным 3G модемом и коммуникационной платформой EnLogic для построения систем промышленной автоматизации и диспетчеризации.

Группа компаний. (АСУО) «Light Director»

Группа компаний Автоматизированная система управления освещением нового поколения (АСУО) «Light Director» Облачные технологии управления светом Автоматизированная система управления освещением (АСУО) «Light

Описание контроллера управления Unilight

Описание контроллера управления Unilight Контроллер управления Unilight предназначен для мониторинга состояния подключенных к нему датчиков и счетчиков, а также управления контакторами, отвечающими за

Охранная панель «Контакт GSM-5RT2»

Декларация о соответствии ТР ТС RU Д-RU.АЛ16.В.58960 Сертификат пожарной безопасности C-RU.ПБ25.В.03053 Охранная панель «Контакт GSM-5RT2» Паспорт Идентификационный номер прибора 2 1. Общие сведения Охранная

Счетчик электроэнергии АЛЬФА А1800

Счетчик электроэнергии АЛЬФА А1800 Назначение Многофункциональный микропроцессорный счетчик АЛЬФА A1800 трансформаторного включения предназначен для учета активной и реактивной энергии и мощности в трехфазных

Эльстер Метроника Россия, Москва , Москва, 1-ый проезд Перова поля, д.9, стр. 3 Тел.: +7 (495) /86/87 Факс:

Единая система учета газа, воды и тепла

Единая система учета газа, воды и тепла Система предназначена для учета объемов потребления, природного газа, воды и тепла с дистанционным снятием и передачей показаний счетчиков по радиоканалу (далее

ООО «ЭНЕРГОКОНТРОЛЬ АВТОМАТИЗАЦИЯ»

ООО «ЭНЕРГОКОНТРОЛЬ АВТОМАТИЗАЦИЯ» СТАНДАРТ КАЧЕСТВА. УЗНАВАЕМОСТЬ ЛИНИЙ Общие сведения Направления деятельности Терминалы защит Системы управления подстанцией Системы мониторинга, управления, диагностики

Учет и секционирование в одном корпусе

Учет и секционирование в одном корпусе Подключение новых потребителей к распределительной сети ставит перед электроснабжающей организацией целый ряд задач: качественное электроснабжение, защита от повреждений

КРУ «ВОЛГА» 6(10) кв

14 Комплектное распределительное устройство КРУ «ВОЛГА» 6(10) кв НАЗНАЧЕНИЕ Комплектное распределительное устройство КРУ «Волга» предназначено для распределения электрической энергии трехфазного переменного

Комплексная автоматизация

Продукты и интеллектуальные решения для автоматизации процессов управления и учета Комплексная автоматизация Трансформаторные подстанции Электрические сети Промышленные предприятия Объекты инфраструктуры
