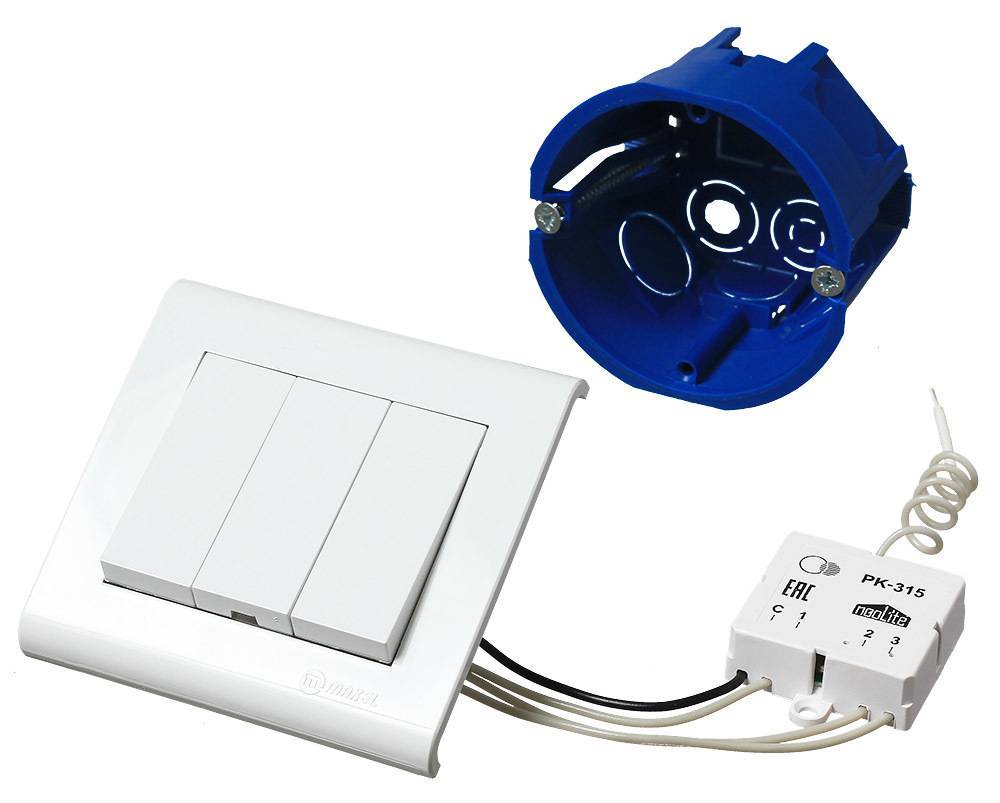

Как перенести выключатель без штробы и проводов

Дополнительные функции беспроводных выключателей, влияющие на стоимость

Понятно, что наиболее дешёвыми будут модели, способные лишь разомкнуть цепь и монтируемые в стену, на место штатного устройства. Но при необходимости можно выбрать выключатели, обладающие дополнительными функциями. Они, конечно, повысят стоимость, но при этом и удобство их использования оспорить сложно. Попробуем разобрать, какие опции предлагает производитель.

Выключение с задержкой. Многим подобная функция непонятна, однако при отсутствии ПДУ она удобна, когда от размыкателя до кровати нужно пройти несколько шагов. В этом случае пользователь нажимает кнопку, но свет не гаснет. Человек спокойно доходит до кровати, укладывается и только после этого освещение выключается.

Задержка выключения, если она велика, позволит маме не волноваться за своевременное отключение света в детской

Сенсор вместо панели с кнопками. Здесь отсутствуют механические детали, которые могут выйти из строя при частом использовании. Также интересна функция управления по Wi-Fi. При её наличии управление освещением осуществляется из любой точки планеты.

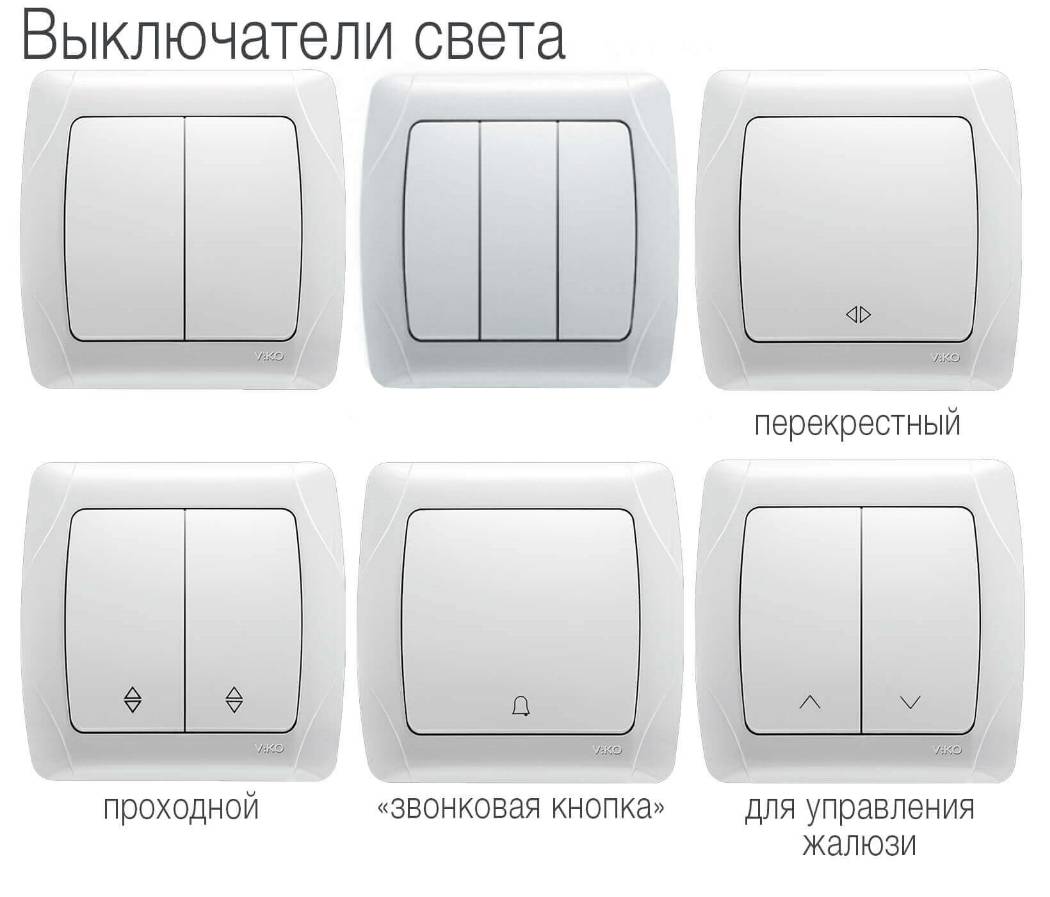

Несколько каналов управления. Довольно удобно, когда необходимо управлять освещением в разных комнатах из одной точки. Довольно часто подобные устройства выбираются для людей с ограниченными возможностями или пожилых, которым уже сложно много передвигаться по дому.

Наружный метод электропроводки

Очевидно, что можно провести провода к новому переключателю по поверхности стены, но появляется сразу несколько сомнений:

Вопрос о безопасности.
Эстетический вид такого метода.

Беспокоиться не о чем. Можно задекорировать и обезопасить наружную проводку 3 разными методами. При этом внутренности будут везде одинаковые, вне зависимости от того внутри провода или снаружи. Для стандартного переключателя из двух клавиш используется кабель из трёх жил.

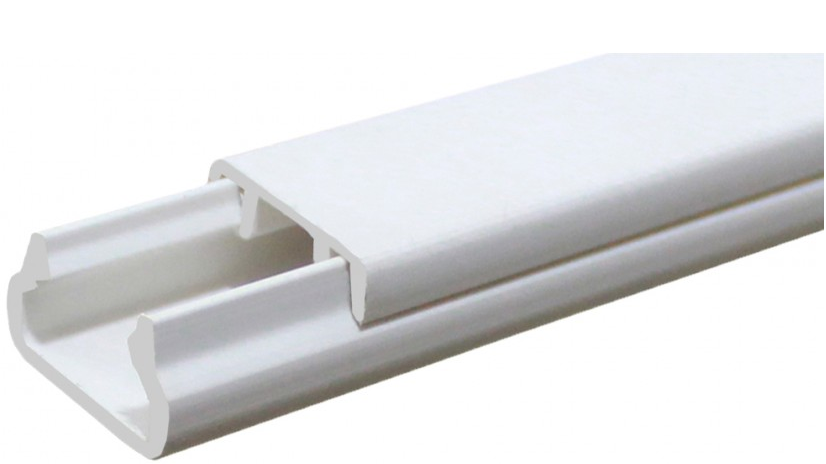

Кабель-канал

В данной ситуации провода прячут под ПВХ профиль, который и называют в последствии кабель-каналом. Чтобы соорудить подобное, надо, используя саморезы и дюбели, закрепить основание профиля формы П к стене

Важно учитывать, что должна быть несущая стена. В завершение внутрь протягивают проводку и закрывают канал крышкой

На мировом строительном рынке можно множество видов материала. Они различаются как по цвету, так и по форме и размеру. Самыми популярными считаются одноцветные, белые и под деревянный интерьер.

При этом маршрут можно выбрать один из двух: по потолку или по полу. То есть кабель-канал доводят до места где поверхности пересекаются и дальше прячут провода под плинтуса.

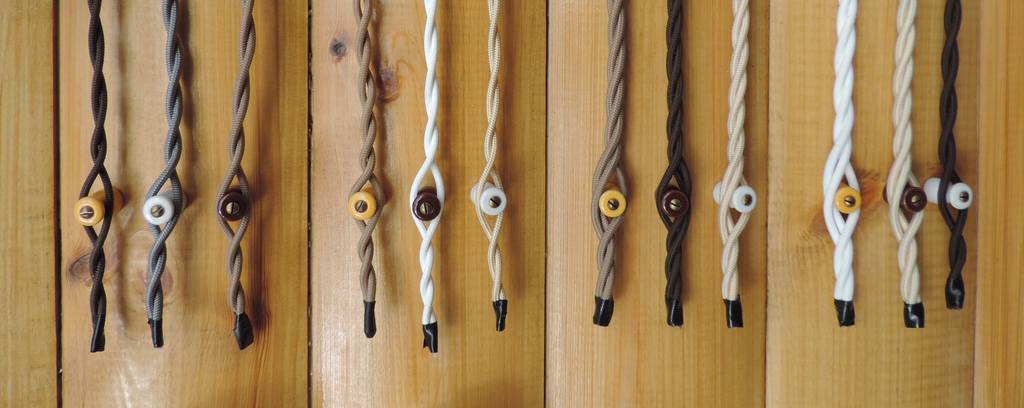

Декоративная проводка

Существует множество видов декоративных проводов. Они сразу продаются в безопасной оболочке и можно подобрать внешний образ под свой интерьер.

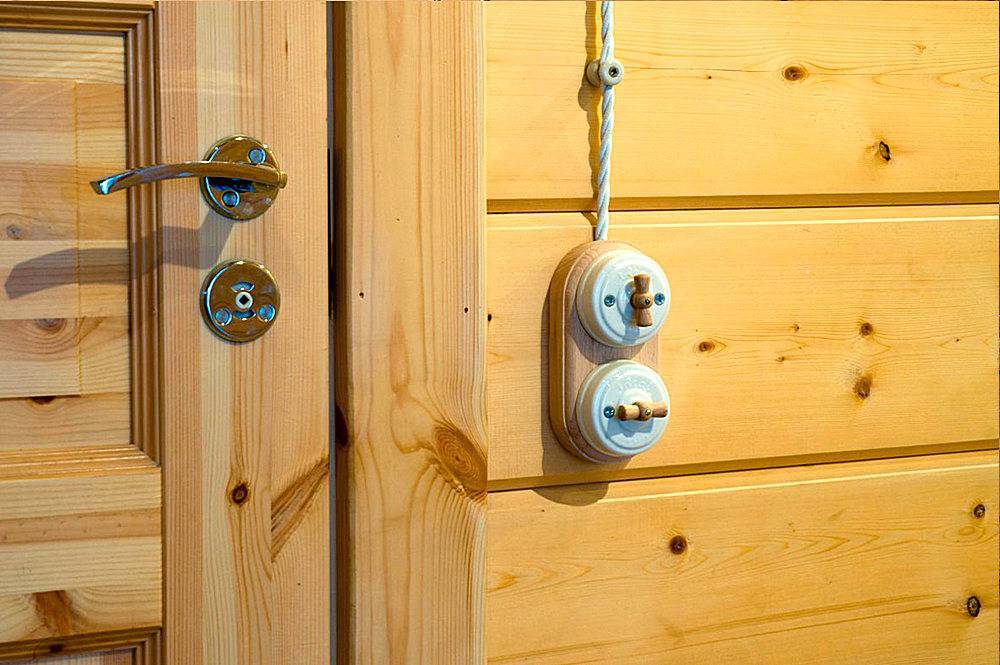

Яркий пример подобной идеи – ретро. Создаются керамические изоляторы. На них наматывают готовые декоративные провода. Другой способ – крепить их на скобы.

ПВХ гофре или трубы

Похожий метод на первый. На стену крепятся специальные клипсы, а затем на них устанавливается ПВХ гофре или электрическая труба, в которой уже протянуты провода. Оптимальный маршрут такой же, как и с кабелем.

На самом деле для декорации можно использовать даже самые неординарные методы. Например, металлические трубы. Главное, чтобы сохранялся эстетический вид и обеспечивалась полная безопасность проводов.

Монтаж кабель-канала

При выполнении прокладки кабель-канала многие опытные электрики предпочитают работать «с конца».

Укладка провода при переносе розеток в кабель-канал — один из безопасных способов

Но сначала следует определиться с новым месторасположением розетки. При этом необходимо учесть, что стандартная длина пластиковых каналов составляет 2 м. Рекомендуется в процессе работы сделать как можно меньшее количество стыков, по возможности укладывая кабель в цельный канал.

Кабель-канал обрезается до необходимой длины, прикладывается к стене и крепится при помощи саморезов или клея.

При выполнении монтажа необходимо сделать важное замечание. Чаще всего внутренние стены квартир или индивидуальных домов представляют собой не что иное, как перегородку, выполненную из блоков толщиной порядка 60 мм. Твердость ее за исключением редких случаев не превышает твердость дерева, а потому можно легко обойтись без дюбелей, перфоратора, пыли и лишнего шума

Вполне достаточно применения саморезов длиной примерно 20 мм с острым концом, крепящихся совместно с пресс-шайбой

Твердость ее за исключением редких случаев не превышает твердость дерева, а потому можно легко обойтись без дюбелей, перфоратора, пыли и лишнего шума. Вполне достаточно применения саморезов длиной примерно 20 мм с острым концом, крепящихся совместно с пресс-шайбой.

По этой же причине на внутренних стенах из-за их недостаточной толщины, затруднительно выполнить внутреннюю проводку, а потому предпочтение следует отдать розетке наружной установки.

При закручивании саморезов работу можно облегчить применением шуруповерта, позволяющего с минимальными усилиями и с высокой скоростью выполнить монтаж.

Для улучшения прилегания канала к поверхности стены следует заранее осмотреть материал на наличие в нем специальных отверстий. Если они отсутствуют, то необходимо просверлить их сверлом небольшого диаметра — примерно 4,5 мм.

Зачем перемещать выключатель

В реальных условиях необходимость переноса выключателя освещения в помещении может возникнуть по разным причинам:

Неудобное расположение по высоте. Выключатель находится слишком высоко, и маленькие дети не достают до него. Или, наоборот, дети уже выросли, а он слишком низко – приходится нагибаться.
Ограничение доступа. Например, он оказался за шкафом или барной стойкой.
Желание переставить мебель, причем выключатель оказывается закрытым.
Повышение удобства. Обеспечение включения света из другой комнаты или из нескольких мест, приближение выключателя к кровати или креслу и т.п.
Последствия ремонта. Веские причины – объединение нескольких комнат. Перенос, например, кухни в гостиную, разделение большого помещения на несколько комнат, переустановка входной двери и т.д.

Возможно, появилась возможность установки новой конструкции, а она не помещается на прежнее место.

Подготовительные работы

Перед началом непосредственной переноски выключателя необходимо совершить некоторые предварительные действия. В первую очередь, необходимо выяснить, какие провода использованы в квартире — алюминиевые или медные. Это важный вопрос, поскольку удлинять электропроводку следует только аналогичным проводом.

Кроме этого, надо выбрать способ переноски выключателя. Их несколько, и применение той или иной методики обычно бывает обусловлено собственным уровнем подготовки, наличием навыков и просто личными предпочтениями.

Еще один важный момент — безопасность. Надо использовать нормальный инструмент, перед началом непосредственных действий с электропроводкой следует отключить электроэнергию. Кроме того, надо тщательно продумать ход работ и действовать внимательно и вдумчиво. Это позволит исключить ошибки и выполнить работу без необходимости что-либо переделывать. Как делается перенос выключателя

Перенос выключателя производится двумя способами:

делается отвод от контактов имеющегося выключателя;
делается новый вывод из монтажной коробки.

Общая схема переноса выключателя выглядит следующим образом:

устанавливают новый выключатель;
делают разметку стены и выполняют трассировку электропроводки;
выполняют электрические соединения.

Мнение эксперта Мезенцев Сергей Петрович Мастер по ремонту и отделке жилых помещений

Иногда старый выключатель сохраняют, но чаще всего его убирают. Остается лишь гнездо, в котором размещают клеммник или другие соединительные элементы.

Способы соединения электропроводки

Для соединения электрических проводов используются разные способы:

соединение с помощью клеммной колодки (в просторечии — клеммника);
использование соединительных колпачков;

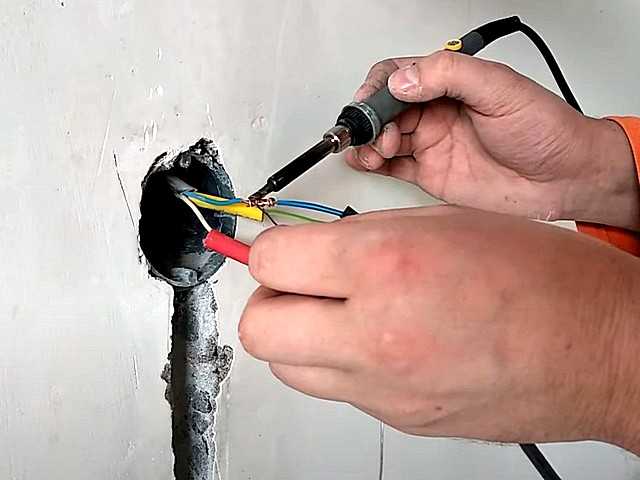

скрутка, пайка с последующей изоляцией.

Обычная схема «светильник – одноклавишный выключатель» и принцип коммутации этой цепи. На схеме показана распределительная коробка, которую чаще всего располагают непосредственно над выключателем, строго по вертикали

Два первых способа довольно просты. Для них требуется лишь наличие самих соединительных элементов — клеммников или колпачков. Пайка является более сложным способом соединения — здесь надо обладать не только инструментами, но и навыками работ с ними. Поэтому выбор подходящего варианта производится исходя из собственного опыта и технических возможностей.

Инструменты

Для переноски выключателя могут понадобиться:

штроборез. Это специализированный инструмент, предназначенный для изготовления канавки под укладку провода;
коронка. Это насадка на перфоратор, с помощью которой изготавливают гнезда под установку выключателей;
отвертка. Понадобится и крестообразный, и плоский инструмент (желательно несколько типоразмеров под разные размеры винтов);
бокорезы, пассатижи, монтажный нож. Это инструменты, предназначенные для разделки электропроводки под соединение или установку в клеммники;
кабель-канал. Как правило, используют пластиковые изделия, размер которых рассчитан на укладку одного провода.

Перечислены принадлежности, которые нужны при использовании разных способов переноса выключателей. Они не обязательно пригодятся в полном составе — выбор определяется методикой переноса. Например, если используется кабель-канал, штроборез и коронка становятся ненужными.

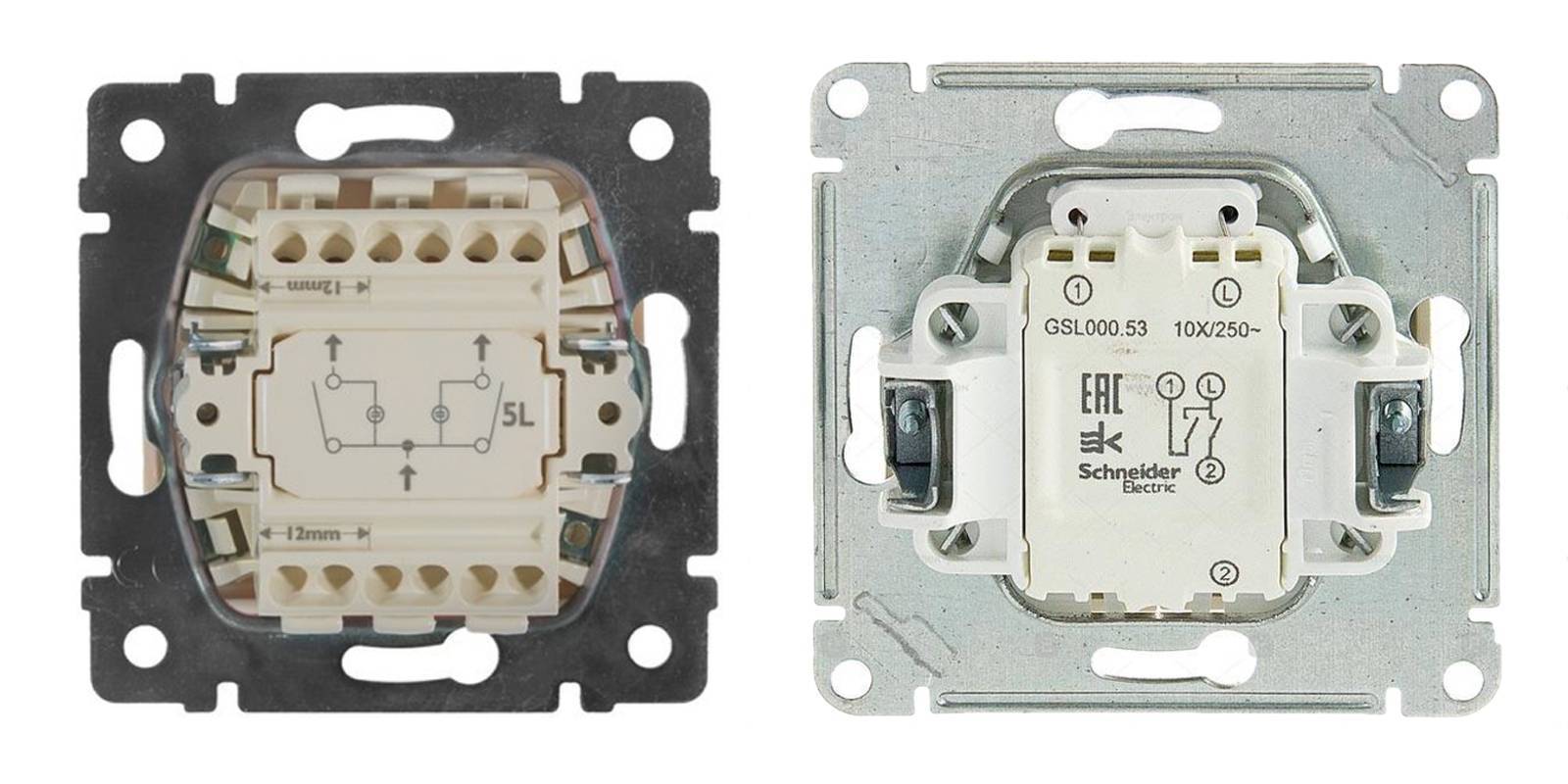

Уходящие фазы или, как их ещё называют, управляющие провода подключаются к остальным контактам. Их обозначают символами L1, L2, L3 или просто 1, 2, 3. В некоторых случаях в качестве маркировки используются стрелки, направленные наружу из выключателя

Три причины для замены проводки

О состоянии электрооборудования люди вспоминают только тогда, когда возникают проблемы в её работе. Большинство этих домов строилось с 50-х по 80-е, то есть прошло уже больше 30 лет. Итак, почему нужно и стоит ли менять электропроводку в хрущевке?

Старая потрескавшаяся изоляция. Срок службы изоляции кабелей с ПВХ-изоляцией 15-25 лет. Но в советское время для электропроводки применяли кабели в резиновой изоляции, да ещё и с алюминиевыми жилами. Срок службы старой проводки в резиновой изоляции в зависимости от конкретного случая в два и более раза короче, чем у ПВХ-изоляции.
Алюминий и его проводимость и мягкость. Алюминий – это мягкий и «текучий» метал, его более чем последних 15 лет было запрещено использовать для домашней электропроводки. Контактные соединения алюминиевых проводов необходимо подтягивать раз в год (в зависимости от условий эксплуатации).
Мощность оборудования «тогда» и «сейчас». Во времена проектирования электропроводки для хрущевок у потенциальных жителей могло быть дома такое электрооборудование – радио, телевизор, утюг, холодильник и лампочка. Поэтому и сечение ТПЖ подбиралось соответствующим. Теперь нагрузка возросла, используют уже медные кабели сечением от 2,5 кв. мм для розеточных групп, что позволяет запитать более 3 кВт на одной линии.

Этих причин достаточно чтобы заменить проводку на современную медную, выполненную кабелем ВВГнг-LS или подобным.

Как перенести выключатель в другое место своими руками: инструктаж

Выполнить изменение места расположения выключателя или иной другой электроточки самостоятельно – под силу даже отдаленно знакомым с электрикой людям. Главное – соблюдение правил безопасности и поочередное выполнение задач.

Инструменты

Набор необходимых инструментов отличается от метода переноса.

Если предполагается перенос с проведением кабеля (для внутренней проводки), то потребуется инструмент для штробления – болгарка, перфоратор или долото.

Дополнительные необходимые инструменты:

дюбеля с хомутами;
изолирующий материал или изолента;
распределительная коробка;
плоскогубцы;
строительный гипс или шпатлевка;
молоток;
коронки для сверления;
кабель.

Демонтаж старого выключателя

Снятие (демонтаж) прежней электроточки – выключателя производится следующим путем:

выключается подача тока с центрального автомата квартиры/дома;
снимаются клавиши устройства (в зависимости от типа – 1,2 или более 3);
отверткой (крестообразной) отвинчиваются болтики с декоративной коробки и внутри (по центру блока);
отвинчиваются болтики и снимается сердцевина (сердечник);
проверка тока (обязательно даже при выключении электричества);
отсоединение проводов;
зачистка контактов и кабелей, очистка подрозетника от пыли и грязи, строительной смеси.

Если планируется перенос места размещения выключателя методом прокладки нового кабеля от распределительной коробки, то старый подрозетник можно не изымать, а просто его заделать цементным раствором или штукатуркой, заклеить обоями или иной декоративной отделкой.

Вывод нового провода

Прокладывание нового кабеля в штробе основания или вывод от распределительной коробки считается надежным с точки зрения безопасности и эксплуатации, методом. Однако для проведения работ необходимо время и трудовые резервы. Последовательность:

Отключение подачи тока по всему дому.
Вскрытие распределительной коробки и отсоединение старого провода.
Демонтаж старого выключателя.

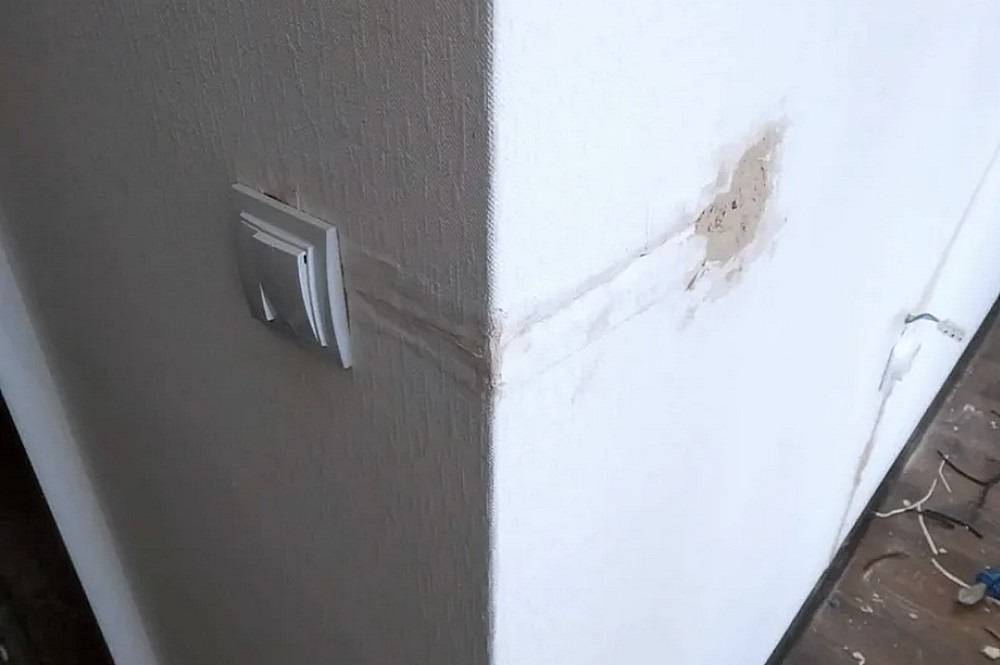

Заделывание предыдущей штробы цементом или штукатуркой.
Сверление новой штробы и гнезда для нового месторасположения.
Заделывание нового гнезда шпатлевкой и монтаж на сырую смесь подрозетника.
Установка в штробу дюбель-хомутов на 50 см друг от друга.
Прокладка нового кабеля в штробе с дальнейшей фиксацией.
Протягиваем кабеля к распределительной коробке.
Подсоединяют провода к новой установке – выключателю или розетке, с другой стороны присоединяют на место старой проводки к распределительной коробке.

Монтаж выключателя в другое место

В том случае, если ремонт не хочется делать вновь по всей квартире, а есть необходимость перенести выключатель на другую стену той же комнаты, можно использовать метод удлинения провода.

Для этого проводятся такие же действия с выключением тока и штроблением к новому месту размещения точки. Отличие заключается в том, что кабель, идущий от распределительной коробки, не демонтируется, а на месте прежнего выключателя производится крепление кабелей методом фиксации клемами. Советы по работе:

Соединение новых и старых жил делают методом крепления клем-системами, скрутка не прослужит долго.
Обязательно производить изоляцию при скручивания кабеля изолентой.

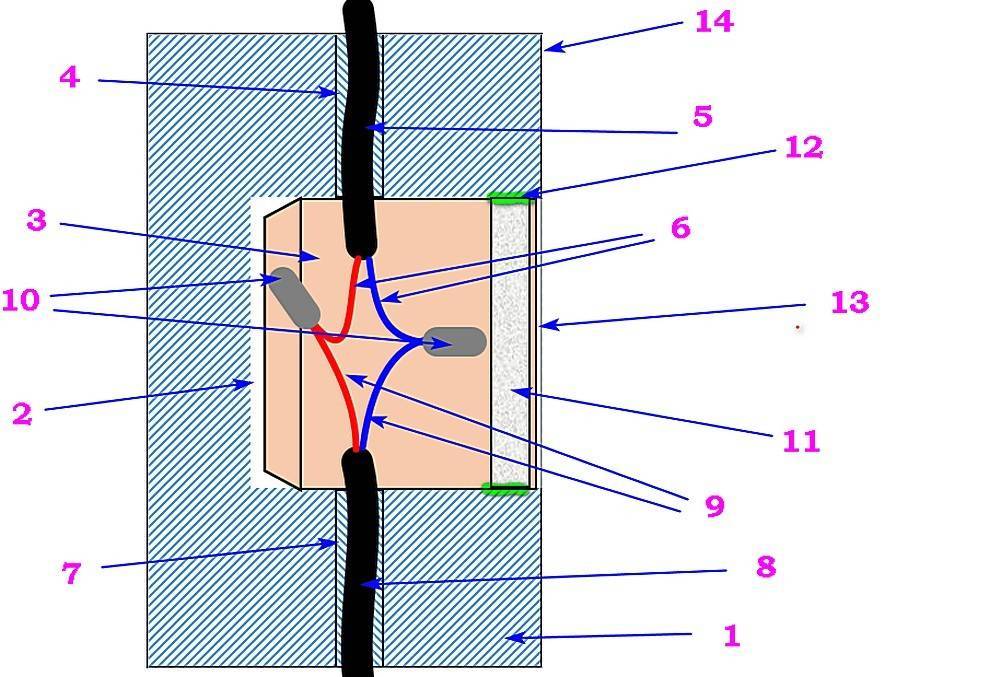

Место коробка с бывшим выключателем теперь будет местом расположения новой распределительной коробки, от которой идут кабеля.

Это интересно: Слабое напряжение в квартире: что делать?

Типовые схемы электропроводки в квартире.

При разработке схемы электрик должен обязательно учитывать такие нюансы как расположение розеток и выключателей в комнатах, чтобы они впоследствии не оказались закрыты мебелью. Если Вы обратитесь к нам, мы учтем все моменты, заземление электроприборов мощность и выбор сечения проводника, монтаж современной защиты (УЗО, автоматы).

Итак, если квартира имеет стандартную планировку, можно воспользоваться уже готовой схемой разработанной для типовых квартир внеся незначительные корректировки. Она приведена на рисунке ниже.

Рисунок 1- принципиальная схема электропроводки квартиры.

Рисунок 2- однолинейная схема электропроводки квартиры.

Обязательным требованием является монтаж системы уравнивания потенциалов. Для этого необходимо отдельным проводом соединить заземляющую шину в электрическом щите с трубами холодной, горячей воды и канализации, а так же с ванной, что и показано на схеме рисунок 2. Правила выполнения системы уравнивания потенциалов определены стандартом МЭК 364-4-41 и пп. 1.7.82, 1.7.83, 7.1.87, 7.1.88 ПУЭ 7-го изд.

На данной схеме показано подключение проводки квартиры к трехфазному питанию стояка дома. От этажного щита в квартирный щит заходит кабель марки ВВГ 5*16 то есть ввод в квартиру. Ввод представляет собой пяти жильный кабель, от которого запитана вся квартира. N — это рабочий ноль. L1,L2,L3 — это номера фаз. PE — это защитное заземление.

Распределительный щит в квартире устроен следующим образом: вводной кабель подключается к вводному автомату, от вводного автомата кабелем или шиной идут перемычки на групповые автоматы, сеть освещения, розеточная сеть и прочие электроприборы.

Инструменты для работы

Перед началом работ необходимо приготовить весь необходимый инструмент:

Подготовка канавки для электропроводки – штроборез или перфоратор, стамеска, долото, молоток.
Изготовление гнезда – перфоратор с коронкой по бетону нужного диаметра.
Ремонт, демонтаж и монтаж – крестообразная отвертка, отвертка «минус» с узким и широким жалом, плоскогубцы.
Прокладка и присоединение проводов – кусачки, нож монтажный.
Контроль и измерения – тестер или индикаторная отвертка, рулетка, линейка.
Заделка и финишные работы – шпатель для оштукатуривания и шпатлевки, наждачная бумага или шлифовальная машина.

Не следует забывать, что работы проводятся при отключенном электричестве, а значит, может пригодиться фонарик. Для работ на высоте потребуется лестница-стремянка.

Как перенести выключатель в другое место своими руками: инструктаж

Инструменты

Набор необходимых инструментов отличается от метода переноса.

Дополнительные необходимые инструменты:

дюбеля с хомутами;
изолирующий материал или изолента;
распределительная коробка;
плоскогубцы;
строительный гипс или шпатлевка;
молоток;
коронки для сверления;
кабель.

Демонтаж старого выключателя

Снятие (демонтаж) прежней электроточки – выключателя производится следующим путем:

выключается подача тока с центрального автомата квартиры/дома;
снимаются клавиши устройства (в зависимости от типа – 1,2 или более 3);
отверткой (крестообразной) отвинчиваются болтики с декоративной коробки и внутри (по центру блока);
отвинчиваются болтики и снимается сердцевина (сердечник);
проверка тока (обязательно даже при выключении электричества);
отсоединение проводов;
зачистка контактов и кабелей, очистка подрозетника от пыли и грязи, строительной смеси.

Вывод нового провода

Отключение подачи тока по всему дому.
Вскрытие распределительной коробки и отсоединение старого провода.
Демонтаж старого выключателя.
Заделывание предыдущей штробы цементом или штукатуркой.
Сверление новой штробы и гнезда для нового месторасположения.
Заделывание нового гнезда шпатлевкой и монтаж на сырую смесь подрозетника.
Установка в штробу дюбель-хомутов на 50 см друг от друга.
Прокладка нового кабеля в штробе с дальнейшей фиксацией.
Протягиваем кабеля к распределительной коробке.
Подсоединяют провода к новой установке – выключателю или розетке, с другой стороны присоединяют на место старой проводки к распределительной коробке.

Монтаж выключателя в другое место

Соединение новых и старых жил делают методом крепления клем-системами, скрутка не прослужит долго.
Обязательно производить изоляцию при скручивания кабеля изолентой.
Место коробка с бывшим выключателем теперь будет местом расположения новой распределительной коробки, от которой идут кабеля.

Это интересно: Слабое напряжение в квартире: что делать?

Этапность проведения работ

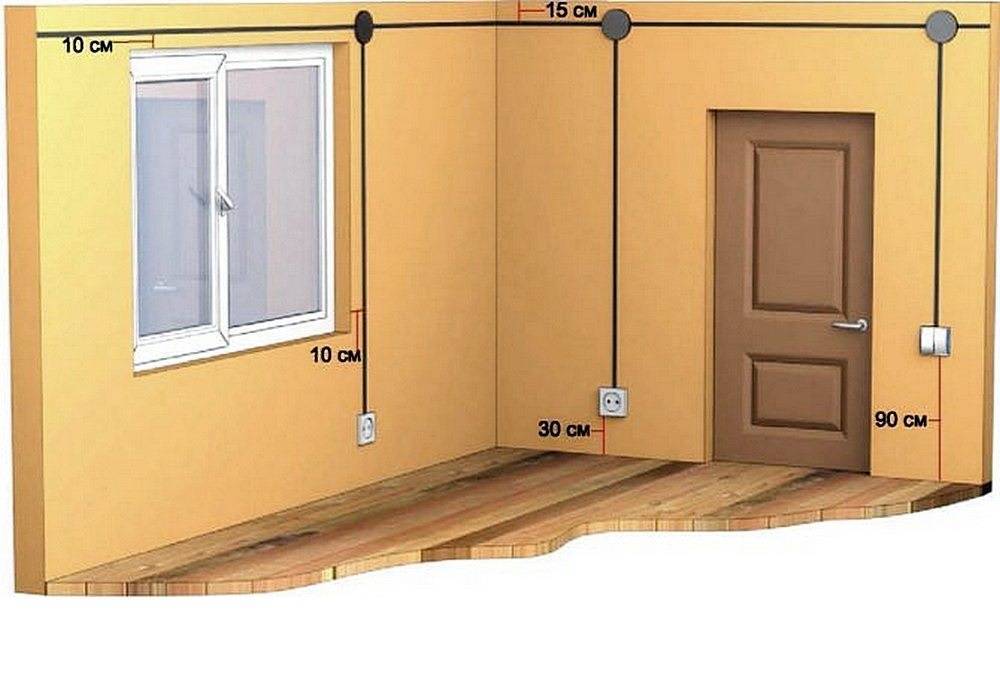

После составления дизайн-проекта логично приступить к разметке стен и выделению тех мест, где планируется установить выходы кабелей из прикрывающих их элементов. Речи, прежде всего, идет о выключателях и розетках.

Далее следует закрепить на стенах основу (для коробов), кронштейны (для гофрорукавов) или фиксированные крепления (для плинтусов). Это единственный этап, где придется пользоваться дрелью и шуруповертом. Хочется пожелать, чтобы он был исполнен за как можно более короткий промежуток времени.

Следом производим укладку проводки внутрь элементов. После укладки приводим элементы в финальное состояние и осматриваем. Проводка должны находиться в каналах свободно. Производим осмотр готовой работы: не должно наблюдаться изломов и сверхплотной (впритирку) укладки проводов.

Приступаем к испытаниям: замеряем сопротивление изоляции. Когда результаты зафиксированы пробуем подать рабочее напряжение. Внимательно прослушиваем проводку — не должно быть посторонних шумов: периодического треска, звуковых вибраций. Кроме того, не должно быть никаких опасных запахов, типа, горелой пластмассы. Отключив питание, проверяем изоляцию между жилами кабеля. Электрическое сопротивление должно быть не ниже 0,5 мОм. В случае, если это значение меньше, то необходимо исправлять дефект. Результат может быть следствием:

поврежденной изоляции в силу соприкосновения кабеля с разного рода препятствиями;
имеет место залом;
особое внимание уделить наличию по трассе прохождения электрического провода метизов. Порой, саморез или гвоздь являются причиной повреждения изоляции;
некорректное подключение жил провода в щитке.

Если после замера сопротивления изоляции все работает и пробная лампочка горит, то переходим к заключительному этапу

Если после замера сопротивления изоляции все работает и пробная лампочка горит, то переходим к заключительному этапу.

Открываем короба и/или плинтуса и осуществляем подключение проводов к розеткам и выключателям. После этого снова закрываем крышки. Проводка готова к использованию.

Когда возникает потребность переноски выключателя

Необходимость смены места расположения выключателя возникает в таких случаях:

Маленький ребенок постоянно достает до выключателя, играется, а поставить защиту нельзя.
Наоборот ситуация, когда подросший ребенок не дотягивается до выключателя. Такая ситуация чаще возникает в том случае, если выключатели установлены по типу советского стандарта – на уровне 1,5-1,6 метра от пола.
В виду смены интерьерного решения возникла необходимость переноса.
Нужно скрыть видимые выключатели по комнате.
Перепланировка комнаты со сменой перестенок и ограждений.
Старая проводка повредилась, и чтобы не «прозванивать» все, старый выключатель демонтируют и закрывают цементным раствором, а новый переносят на другое место.
Необходимо выключать свет одновременно из разных мест.
Установлены новые электроприборы, которые регулируются отдельным выключателем.

Смена места расположения электроточек может быть обоснована изменениями перепланировки, иногда у владельцев помещения возникает желание сменить обстановку.
