Жизнь под давлением: как устроены водонапорные башни

Общие правила подключения

Устанавливается бак с водой на подготовленной площадке: бетонном основании, перевязанном с фундаментом, или усиленной металлической раме из профилированной трубы. Конструкция должна выдержать полуторный вес бака и воды в нем при полном заполнении.

Входной патрубок может быть любого подходящего диаметра, подача воды происходит под давлением. Выходной патрубок и трубу к водопроводу выбирают диаметром в полтора-два раза больше чем сечение основной линии. Оптимальный размер 32 мм.

Утепление даже самое качественное лишь замедляет снижение температуры в баке. Для предотвращения замерзания воды при установке емкости на неотапливаемом чердаке или на крыше следует использовать любую подходящую систему подогрева труб и самого накопителя.

Для автономного водоснабжения

Как и в случае с централизованным водопроводом имеется несколько вариантов подключения.

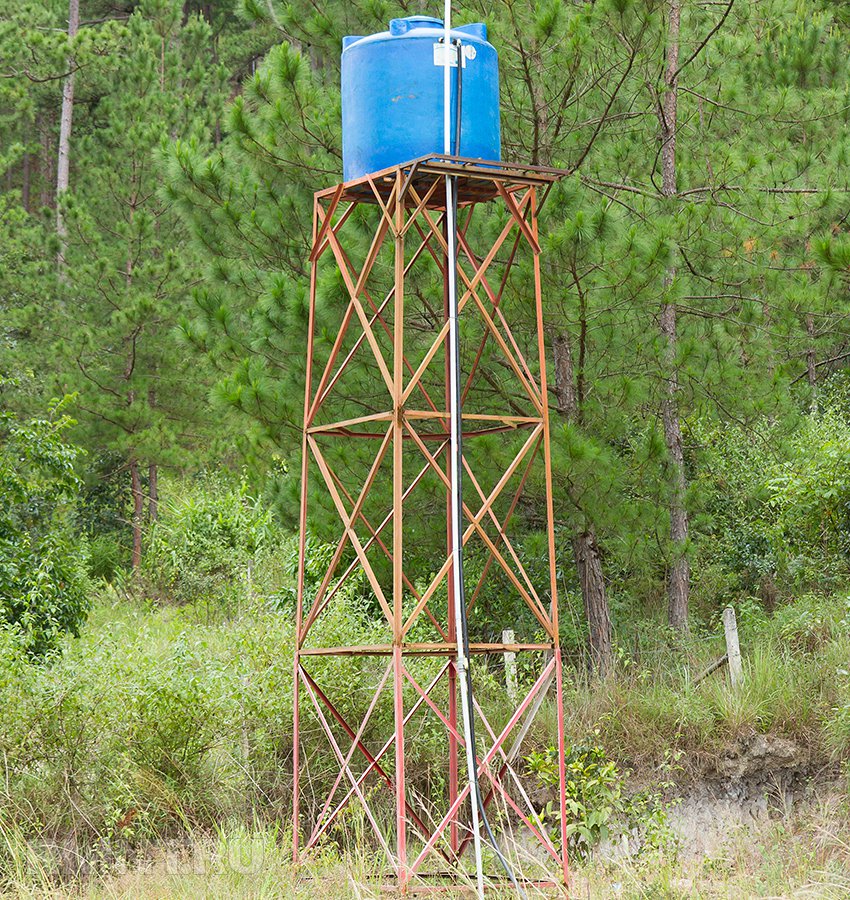

Водонапорная башня

Накопительный бак устанавливается на уровне 15-20 метров над уровнем земли на укрепленной вышке или чердаке. Вода от скважинного насоса или насосной станции подается непосредственно в бак, а уже с него раздается в санузел и на кухню в доме. Давление в системе обеспечивается перепадом высот между уровнем воды в баке и краном смесителя в доме.

Недостатком является постоянный проход через бак воды, что вызовет со временем накопление осадка, даже если предварительно установить фильтрующую систему.

Преимущество в простоте конструкции и минимуме дорогостоящих элементов, за исключением самой конструкции башни и обязательного утепления бака для защиты от замерзания даже при его размещении на чердаке.

Нижнее подключение накопительного бака

Емкость устанавливается вровень с насосной станцией или на первом этаже в доме. Наполняется она во время обычной работы насоса за счет воды из скважины. Ограничителем является поплавковый выключатель.

Подобный вариант спасает при чрезмерном потреблении воды и снижении уровня воды в скважине или колодце. Однако бесполезен при выключении электричества, так как для подачи конечному потребителю воды из запаса требуется насос.

Схема нижнего подключения накопительного бака

Мембранный аккумулирующий бак

Мембранный бак для хранения запаса воды устанавливается после насосной станции и обратного клапана, с нижним подключением. Если насосная станция по какой-то причине не работает и не поддерживает давление в системе, то вода поступает с аккумулирующего бака.

https://youtube.com/watch?v=ebB3L0zj8f0%3F

Функционал и конструкционные разновидности водонапорных башен

      В соответствии с упомянутым ранее главным законом гидростатики жидкость заполняет все сообщающиеся сосуды в системе, занимая при этом одинаковый уровень (высоту). Соответственно, объекты, объединенные с водонапорной вышкой одним трубопроводом, считаются теми самыми сосудами. Чтобы в трубах поддерживалось необходимое давление, нужно обеспечить разницу высот этих сосудов. Правильное расположение ёмкости с водой предполагает высоту большую, чем у самой верхней точки расположения потребителя (последний этаж самого высокого дома).

      Соответственно, перед конструкторами стояла задача – установить резервуар башни на высоте, достаточной для эффективного функционирования системы водоснабжения. Расхождение во мнениях привело к тому, что сегодня известно множество инженерно-технических вариаций водонапорных башен.

В числе наиболее распространенных:

1. Кирпичная кладка (устаревший способ возведения). В этом случае элементы башни выкладываются из кирпича.

2. Железобетонная. Использование ЖБИ позволяло создать качественные сооружения, традиционные для СССР, что могли содержать в резервуарах до 150 кубов воды.

3. На гиперболоидных опорах. Этот вид инженерных опор изобрёл русский специалист В.Г. Шухов. С конструкторской точки зрения сооружения данного типа сверхнадежны, а с дизайнерской – оригинальны (имеют определенную художественную ценность). Сам архитектор реализовал примерно 200 проектов данного типа. Сегодня метод все также актуален при возведении самых высоких построек.

4. На рамном каркасе из стали. Наиболее простые с точки зрения реализации проекты. При разработке таких сооружений могут быть выбраны любые конструкционные формы каркаса. Также возможно создание разборных опор.

5. Стальной бак переменного сечения. Два цилиндрических резервуара соединяются между собой, располагаясь на одной оси. Такую водонапорную башню называют еще башней Рожновского. Узкая труба играет роль опоры. В таком виде башня напоминает своей формой гранату старого образца (с ручкой). Подобные конструкции быстро изготавливаются и монтируются. Единственной проблемой является сложность транспортировки крупногабаритных элементов.

6. Различные индивидуальные резервуары. Речь идёт о проектах, разработанных и реализованных любым другим способом, вплоть до частных конструкций (резервуар для одного дома), но обязательно соответствующего нормативно-техническим требованиям, выдвигаемым относительно водонапорных башен.

Водонапорное сооружение

Водонапорные сооружения устраивают трех типов: заземленные резервуары, расположенные на естественной или искусственной возвышенности, водонапорные башни и пневматические герметически закрытые резервуары, в которых вода находится под давлением сжатого воздуха.
 

Водонапорные сооружения оборудуют напорной, разводящей, спускной и переливной трубами. Напорная и разводящая трубы иногда заменяются одной напорно-разво-дящей.
 

Если водонапорные сооружения могут обеспечить необходимое для тушения пожара количество воды, неприкосновенный запас не предусматривают.
 

Схема объединенного водоснабжения.

Устройство водонапорных сооружений связано с неравномерностью потребления воды по часам суток. Как правило, сеть противопожарного водопровода делают кольцевой, обеспечивающей две линии подачи воды и тем самым высокую надежность водообеспечения.
 

Типы водонапорных сооружений при отсутствии специальных указаний выбирают на основании технико-экономических расчетов. При равных условиях предпочтение отдается заземленным резервуарам.
 

В качестве водонапорных сооружений в связи с соответствующим рельефом приняты заземленные резервуары.
 

Кроме того, при автоматизации сокращается регулирующая емкость водонапорных сооружений, так как максимальная регулирующая.
 

Установка турбинного водомера на фланцах.

Помещения, где расположены пожарные насосы, должны быть оборудованы противопожарным водопроводом и связаны с водонапорными сооружениями ( водонапорной башней или напорными резервуарами) сигнализацией, а с пожарным депо — сигнализацией или телефоном.
 

В 1930 г. был утвержден типовой проект стандартных напорных башен Шухова 2), издан атлас водонапорных сооружений ( 1949 г.), которые включали в себя и башни системы Шухова.
 

На основе проведенного гидравлического расчета сети для характерных случаев ее работы определяют размеры и основные параметры водонапорных сооружений: высоту водонапорной башни и напор насосов станции II подъема.
 

Сигналы на включение и остановку насосных агрегатов при автоматическом управлении подаются при помощи реле уровня, установленного над баком водонапорного сооружения или резервуара, или реле давления, установленного в характерных точках сети. Полученный от реле-датчика сигнал обеспечивает переключения в цепях управления и сигнализации, вследствие чего происходит включение промежуточных реле и исполнительных механизмов, обеспечивающих включение агрегата в определенной последовательности.
 

На гидроэлектрических станциях, кроме машинного зала и распределительного устройства, в состав частей электрической станции входят еще гидротехнические сооружения: водонапорные сооружения, каналы и трубы для подвода воды к турбинам и отвода ее. На рис. 14 — 33 и 14 — 34 приведен разрез небольшой тепловой электростанции, а на рис. 14 — 35 — гидроэлектрической станции.
 

Основными элементами водоснабжения являются: а) источник водоснабжения; б) водозаборные сооружения; в) насосные станции; г) нагнетательные трубопроводы; д) водонапорные сооружения; е) разводящие сети с водоразборными кранами; ж) сооружения для обработки воды и з) внутренний водопровод.
 

Водонапорные башни Рожновского по ТП 901-5-29

Артикул	Объем	Диаметр бака(мм)	Толщина металла бака(мм)	Высота бака(мм)	Высота ствола(мм)	Диаметр ствола(мм)	Толщина металла ствола(мм)	Высота общая
BБР-15/12	15 м.куб	3020	4	2000	12000	1220	4	14000
BБР-15/12	15 м.куб	3020	5	2000	12000	1220	5	14000
BБР-25/12	25 м.куб	3020	4	3500	12000	1220	4	15500
BБР-25/12	25 м.куб	3020	5	3500	12000	1220	5	15500
BБР-25/15	25 м.куб	3020	4	3500	15000	1220	4	18500
ВБР-25/15	25 м.куб	3020	5	3500	15000	1220	5	18500
ВБР-50/15	50 м.куб	3020	4	6500	15000	1220	4	21500
ВБР-50/15	50 м.куб	3020	5	6500	15000	1220	5	21500
ВБР-50/18	50 м.куб	3020	4	6500	18000	1220	4	24500
ВБР-50/18	50 м.куб	3020	5	6500	18000	1220	5	24500
ВБР-50/18	50 м.куб	3020	4	6500	18000	2000	4	24500
ВБР-160/25	160 м.куб.	3020	4	25500	25500	3020	4	25500
ВБР-160/25	160 м.куб.	3020	5	25500	25500	3020	5	25500
ВБР-160/25	160 м.куб	3020	4-5-6	25500	25500	3020	4-5-6	25500

История водонапорных башен

Подобные конструкции применялись для подачи воды в сети водопровода давно. Водонапорные башни строились из кирпича, камня, требовали длительного срока возведения и тщательного утепления емкости с водой.

В 1936 году А. А. Рожновский создал конструкцию водонапорной башни из металла.
Смысл состоит в использовании металлических деталей заводского изготовления, из которых собиралось гидротехническое сооружение. Монтаж осуществляется на строительной площадке за короткое время, в отличие от традиционных конструкций, строительство которых длилось более 6 месяцев.

Конструкция Рожновского не требовала устройства обогревающей системы, для которой использовалось дизельное топливо, что в предвоенное время и во время войны значило многое.

Кроме этого инженер создал не просто технологию упрощенной сборки деталей, но еще и разработал схему автоматического управления работой гидротехнического сооружения. Изначально конструкция предназначалась для использования на железнодорожных станциях, где паровозы заправлялись водой.

Работа инженера оценена в 1942 году. Рожновскому вручили Сталинскую премию «За изобретение ускорителя набора воды в паровозы», как гласит Постановление Совнаркома СССР от 10.04.1942г.

Но еще раньше Рожновского устройством водонапорных башен интересовался русский инженер Земсков П. И., работавший на строительстве Томской водопроводной системы. В 1906 году Земсков начал исследовать проблемы эксплуатации водонапорных построек на железной дороге. Земсков первым придумал, как модернизировать гидротехническое сооружение, чтобы не утеплять водонапорную башню на зиму. В 1924 году Земсков П. И, написал труд, где подробно описал техническое устройство водонапорного сооружения на основании исследований и расчетов.

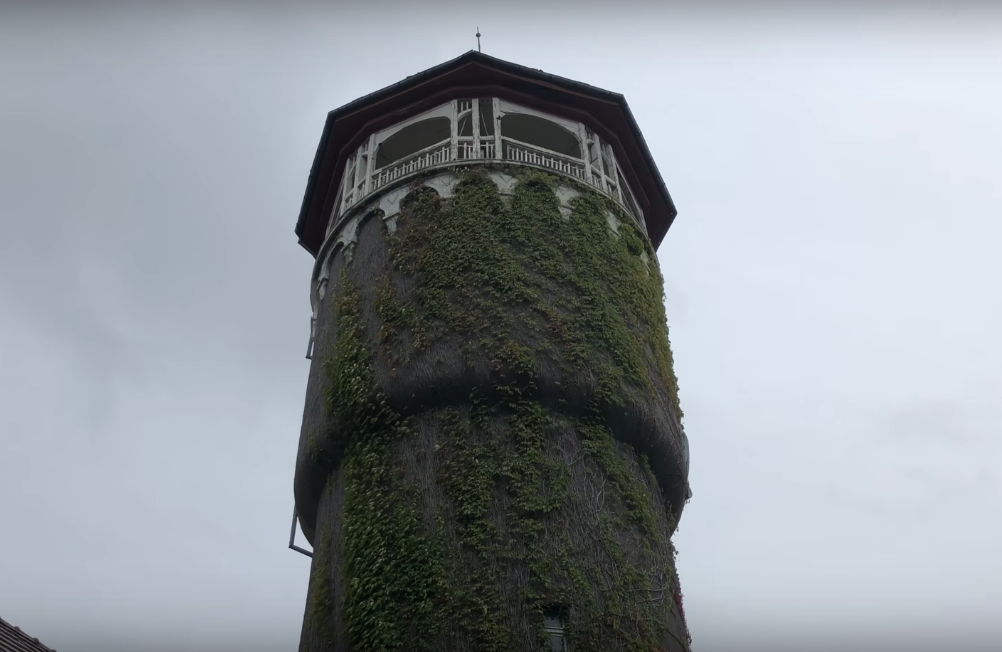

Старая водонапорная башня

Историческая справка

Водонапорные емкости и водонапорные резервуары
— являются неотъемлемой составной частью водонапорных башен.
Водонапорные емкости — изобретение довольно древнее и вначале их внешний вид был далёк от современных водонапорных башен, но всегда принцип был одним и тем же. Например, водопровод в Древнем Риме — вблизи расположенного на возвышенности источника сооружался водоем, в котором вода накапливалась и по акведукам подавалась в городской водопровод.

Археологические раскопки, проведенные на территории бывшего Советского Союза, обнаружили остатки водопроводов на Кавказе и в Средней Азии, в России и на Украине. В XVII веке появился первый напорный водопровод в московском Кремле. Вода из Москвы-реки забиралась механизмом на лошадиной тяге и под напором подавалась в бак на башне, а оттуда по трубам поступала в здание.

Водонапорная башня системы Рожновского
разработана инженером А.А. Рожновским в 1936 году. Её основное преимущество на тот момент — быстрота монтажа, которая составляла 2-4 дня, отсутствие необходимости подогрева в зимнее время и дешевизна изготовления в сравнении с кирпичными башнями. Эти неоспоримые достоинства являлись в то время огромным прорывом в технологиях. За изобретение водонапорной башни такого типа в 1942 году инженер был награжден Сталинской премией.

Но Рожновский А.А. был не первым, кто предложил водонапорные башни такой конструкции без подогрева. Инженер Земсков П.И. в 1925 году на основании множественных замеров температуры воды в прижелезнодорожных водонапорных башнях в зимнее время пришел к выводу о возможности создания не обогреваемых башен, что способствовало значительной экономии. Земсков П.И. установил определённую закономерность соотношения объёма накопительного резервуара водонапорной башни и скорость смены (притока и оттока) воды в нём, т.о. получив ряд принципов, которые позволили отказаться от системы обогрева водонапорных башен в зимний период.

Первоначально основное применение водонапорные башни находили только на железной дороге для хранения запасов воды предназначенной для паровозов, но начиная 1951 года башни нашли свое применение в сельском хозяйстве, где они получили множество положительных отзывов за время эксплуатации.

Водонапорная башня часто оказывалась одним из первых строений при строительстве поселений, железнодорожных станций или производств и позже вокруг неё возводилась остальная инфраструктура. Нередко водонапорные башни построенные из кирпича или камня являлись частью городского ансамбля и считались истинным шедевром архитектуры. Некоторые из них сохранились до наших дней, часть из которых выполняют свои функции по аккумулированию воды и сегодня, а некоторые переоборудованы для различных нужд.

Типы

Накопительной емкостью может выступать емкость с достаточным внутренним объемом, выполненная из материала стойкого к коррозии и безопасного для хранения питьевой воды. Используются такие материалы как:

• поливинилхлорид;
• сшитый полиэтилен высокого или низкого давления;
• полипропилен;
• нержавеющая сталь;
• сталь с покрытием водонепроницаемыми лаками и керамическими покрытиями.

Пластиковые баки

Оцинкованная сталь хоть и обладает стойкостью к коррозии и водонепроницаема, однако со временем защитный слой цинка может истончиться, особенно в местах соединения и сварки.

По конструкции выделают:

• открытые емкости, у которых имеется горловина с крышкой или без, но с герметичными стенками и дном;
• закрытые полностью герметичные емкости мембранного типа.

В первом случает все просто, весь внутренний объем заполняется водой и при необходимости сливается через патрубок, закрепленный в самой нижней точке.

В случае с мембранными аккумулирующими баками полезный объем как минимум на треть меньше объема всей конструкции. Часть объема отводится под воздушную камеру, отделенную от воды с помощью прочной эластичной мембраны. По мере наполнения емкости водой мембрана давит на воздушную камеру, создавая избыточное давление. Когда требуется получить воду обратно, открывается вентиль, и она поступает в водопровод под действием накопленного давления.

Функции водонапорной башни

Ёмкость резервуара башни редко составляет меньше 50 куб. м воды, а это подразумевает коллективное использование, что влечёт за собой неравномерное объёмное потребление. В подавляющем большинстве случаев ВБ устанавливают в районах частного сектора, где развито садоводство и постоянно потребляется вода. В таких случаях башня является частью системы водоснабжения целых районов.

1. Выравнивание работы насосной станции. Водоснабжение района осуществляется при помощи насосной станции, которая поднимает воду из скважины. При подключении станции напрямую к трубопроводу неизбежно будут происходить перегрузки в «пиковые», что приведёт к частому выходу из строя оборудования. Резервуар выполняет функцию гидроаккумулятора, который поддерживает давление в системе за счёт гравитации. Благодаря этому насосы работают в стабильном режиме и не перегружаются.
2. Выравнивание давления в сети. Эта функция напрямую следует из предыдущей. В данном случае энергия насосов не тратится на поддержание постоянного давления в трубопроводе — это обеспечивает водяной столб.
3. Аварийный запас воды. В случае поломки или профилактики работы можно проводить без остановки подачи воды потребителям.
4. Водоподготовка. Вода из скважины далеко не всегда соответствует требованиям ГОСТ и СанПиН. Башня и резервуар имеют достаточно свободного места для установки различных систем грубой очистки, доводящих качество воды до приемлемого уровня. Так, например, в «ножке» стальной башни часто устраивают плавающий фильтр, который улавливает оксид железа, образующийся при аэрации воды.

Функциональные задачи водонапорной башни не зависят от её конструкции, высоты, объёма резервуара и местоположения. Все башни выполняют одинаковые задачи, описанные выше.

Сама идея накопления запаса воды вполне применима для индивидуальных водопроводов, особенно там, где она постоянно расходуется — в сельскохозяйственных и животноводческих комплексах. Узлы водонапорной башни можно также интегрировать в жилое здание и экономить электроэнергию для поддержания постоянного давления. Как соорудить водонапорный резервуар, мы расскажем в следующей статье.

Виталий Долбинов, рмнт.ру

Водонапорные башни Рожновского
— это специальные сооружения в системе водоснабжения, предназначенные для регулирования напора и расхода воды в водопроводной сети, способствующие созданию её запаса, а также выравнивания графика работы водяных насосных станций.

Основное назначение водонапорных башен — аккумулирование воды для снижения нагрузки на насосную систему водопровода. Наибольшее применение получили водонапорные башни системы Рожновского.

Производство водонапорных башен имеет ряд особенностей. Прежде всего это связано с тем, что водонакопительный бак расположен на определённой высоте и вся конструкция требует обеспечения достаточной жёсткости и надёжности, ведь кроме веса самой конструкции необходимо удерживать и вес воды, находящейся в ней.

Рисунок. Общий вид водонапорных башен Рожновского

Таблица. Габаритные технические характеристики водонапорных башен Рожновского

Наименование	ВБР-15	ВБР-25	ВБР-50	ВБР-50
Объём бака, куб.м.	15	25	50	50
Высота дна бака, м.	12	12	15	15	18	18	18
Диаметр опоры, м.	1220	2000	3020
Опора H1=6 м., шт.	2	2	2	2	—	—	12,4
Опора H1=6 м., шт.	—	—	1	1	2	2	12,4
Рисунок	а	б	в	г	д	е	ж

Примеры изготовленных и смонтированных работы в нашей фотогалерее .

Водонапорные сооружения и резервуары

В системе водоснабжения применяются напорно-регулирующие сооружения, предназначенные для создания необходимого напора в разводящей магистрали, регулировки подачи воды в сеть и создания запаса воды на время отклонения насосной станции.

На практике применяют два типа напорно-регулирующих сооружений: водонапорную башню и пневматический котел (безбашенное сооружение). В первом случае наружный напор создается за счет поднятия водонапорного бака на необходимую высоту; во втором – за счет давления сжатого воздуха, заполняющего пространство выше уровня воды в герметически закрытом котле.

Сборно-блочные башни конструкции инженера А. А. Рожновского получили на фермах наибольшее распространение. Башни монтируют на месте из отдельных металлических блоков, изготовленных на заводах. Нижняя часть башни, утепленная земляной обсыпкой, целиком заполняется водой. Этот запас воды удваивает резервную вместимость башни.

Неутепленную башню применяют там, где температура воды подземных источников не ниже 4° С и обмен воды в башне происходит не реже одного раза в сутки.

При интенсивной циркуляции вода в башне не замерзает даже при значительном снижении температуры.

Для автоматизации управления к водонапорным башням выпускают аппаратуру, которая поддерживает постоянный запас воды и повышает надежность работы оборудования насосных станций. Сборно-блочная конструкция башни позволяет намного сократить сроки монтажа сооружения и снизить стоимость строительства.

Безбашенные напорно-регулирующие сооружения предназначены для автоматизации водоснабжения животноводческих ферм и других объектов.

На фермах широко распространены безбашенные автоматические водоподъемные установки типа ВУ, например, установка ВУ5-30. Вихревым насосом вода подается в воздушно-водяной бак, из которого через водоразборную магистраль поступает к потребителям. Излишки воды накапливаются в баке, сжимая в нем воздух. Как только давление в баке достигнет расчетного реле давления ( в нормальном положении контакты реле давления постоянно замкнуты) разомкнет электрическую цепь магнитного пускателя, электродвигатель насоса остановится и вода потребителям будет подаваться под действием сжатого в баке воздуха. При уменьшении давления до определенного значения контакты реле замкнутся и в работу включится насос, который снова начнет подавать воду в бак.

Во время работы установки объем воздушной подушки в баке вследствие неплотности соединений растворения воздуха в воде уменьшается. Это приводит к увеличению частоты включения установки и ускоряет износ электродвигателя и насоса. Для автоматического заполнения бака воздухом служит струйный регулятор запаха.

Установки просты по конструкции, гигиеничны и удобны в эксплуатации, не требуют постоянного обслуживания. Благодаря применению установок ВУ сокращается расход труб, исключается строительство дорогостоящих металлоемких водонапорных башен, себестоимость подачи 1 м воды снижается в 1,5…2 раза.

Для хранения запасов воды иногда используют безнапорные резервуары, из которых вода может подаваться в водопроводную сеть насосами.

Вместимость баков водонапорных башен и резервуаров выбирают в зависимости от суточного расхода воды, характера расходования ее по часам суток и работы насосной станции. Характер расходования воды по часам суток может быть установлен в результате подсчетов значений коэффициентов часовой неравномерности для каждого потребителя с учетом принятого на ферме распорядка дня.

Регулирующая вместимость бака или резервуара зависит от продолжительности работы насосной станции. Расчетами и практикой определено, что бак или резервуар минимальной вместимости может быть выбран в том случае, если насосная станция работает в сутки не менее 16…19 часов.

Технические характеристики, устройство и элементы

Их стоит рассмотреть на примере самой распространенной конструкции таких гидротехнических сооружений, изобретенной советским инженером А.А. Рожновским в 1936 году, и настолько удачной, эффективной при использовании, что автор был в 1942 году награжден Сталинской премией.

Основной идеей талантливого изобретателя было использование унифицированного набора конструктивных элементов высотного водонапорного сооружения, в основном выполненных из металла, что позволяло их быструю транспортировку, сборку на месте за небольшой период, особенно по сравнению со строительством подобных сооружений из кирпича, железобетонных конструкций.

Огромными преимуществами нового вида таких инженерных сооружений было отсутствие необходимости в системе обогрева, что весьма важно для большинства регионов страны, а также вновь разработанная схема управления, полностью работающая в автоматическом режиме. Изобретение первоначально предназначалось для заправки паровозов на железнодорожных узлах, станциях, но стало впоследствии востребованным в других отраслях

В состав башни Рожновского входят следующие элементы:

• Фундаментное основание, выполняемое из готовых строительных блоков или заливкой монолитной плиты.
• Ствол башни, являющийся ее опорной частью, высота которого составляет до 30 м.
• Бак, имеющий типовой размер емкостью 15, 25, 50 или 160 м3, служащий для сбора/расхода воды.
• Стальные трубопроводы для заполнения, отвода воды из бака, откуда она под собственным напором, создавая давление, поступает к потребителям.
• Наружная/внутренняя лестница или скобы для обслуживания.
• Смотровой люк в крыше водонапорного бака.
• Насос, источником воды для которого чаще всего служит подземная скважина или водоем.
• Система автоматики – контактные датчики верхнего, нижнего уровней воды в баке, реле включения/отключения электропитания насосов.
• Аварийное устройство перелива воды на случай отказа автоматики.

Схема оборудования водонапорной башни-колонны

1 – напорная труба для подачи воды из колонны в бак; 2 – рабочая переливная труба; 3 – подающе-отводящая труба; 4 – воздушная труба; 5 – бак; 6 – регулирующий объем; 7 – неприкосновенный противопожарный объём; 8 – днище бака; 9 – труба для подачи воды в сеть при тушении пожара; 10 – предохранительная переливная труба; 11 – колонна; 12 – всасывающая труба насоса; 13 – насосная станция подкачки; 14 – труба к водопроводной сети

Согласно СП 8.13130.2020 к техническим параметрам, устройству водонапорных башен предъявляются следующие требования:

• Расчетный объем воды в баке должен обеспечить наружное и внутреннее тушение пожара в обслуживаемом здании в течение 10 мин, с учетом максимального расхода на другие нужды.
• Размещение бака по высоте установки должно производиться на основании гидравлического расчета системы водоснабжения.
• Если водонапорная башня не входит в зону имеющейся молниезащиты обслуживаемого объекта, то требуется оборудование собственных устройств защиты от разряда атмосферного электричества.
• Автоматика должна обеспечивать контроль уровня неприкосновенного объема воды для целей пожаротушения, а также уровень, обеспечивающий работу насосов в безаварийном режиме.
• Степень стойкости к огню водонапорной башни должна быть не ниже II-ой.
• Для изготовления опорных стволов башен допустимо использовать стальные конструкции или местные негорючие материалы и вещества, а для баков – только сталь.
• В районах с жестким климатом допустим подогрев воды в баке при помощи паровых, водяных, электрических нагревательных устройств, греющих кабелей.

При наличии одного источника электроснабжения водонапорной башни в малонаселенных пунктах, на объектах защиты следует предусматривать установку резервного пожарного насоса с двигателем на жидком топливе, обеспеченным автоматическим пуском от аккумуляторной батареи.

Транспортировка и хранение водонапорных башен

Для транспортировки используют автомобильный, железнодорожный и водный транспорт. На автомобильном транспорте транспортируются в разобранном состоянии в горизонтальном положении. Используются автомашины с длинными полуприцепами, лесовозы и т.п.

Необходимо согласовать условия, способ транспортировки и маршрут следования со службами ГИБДД. Все элементы башни надежно закрепляются с помощью многооборотных креплений с использованием брусьев — прокладок, клиньев, тросов и проволоки. Швартовка, погрузка — выгрузка, производятся только за грузоподъемные скобы. Запрещается свободное скатывание элементов башни по покатам или под уклон. Все перемещения производятся только с помощью грузовых кранов, не допуская смятия стенок конструкции. Для хранения используют широкие деревянные подкладки, на которые укладывают элементы башни в горизонтальном положении. Во время погрузочно-разгрузочных работ возможно недолгое (до одной недели) размещение частей водонапорной башни на грунте без использования подкладок. В период хранения и транспортировки при обнаружении повреждений лакокрасочного, антикоррозийного покрытия, производят обязательное восстановление лакокрасочного покрытия.

Источники водоснабжения

Источник водоснабжения во многом
определяет всю схему водопровода. Он должен удовлетворять следующим требованиям:

• обеспечить необходимый расход воды с учетом перспективы;
• обеспечивать бесперебойность подачи воды;
• затраты на очистку воды должны быть сведены к минимуму;
• минимальные затраты на транспортировку воды потребителям;
• мощность источника должна быть такой, чтобы при заборе
  воды не нарушалось экологическое равновесие.

Различают две группы источников
водоснабжения:

• поверхностные (реки, озера, водохранилища,
  пруды, моря);
• подземные (грунтовые, подземные, артезианские
  воды, родники).

Окончательный выбор источника
водоснабжения зависит от качества воды, мощности источника, удаленности от объекта
— потребителя воды, стоимости перекачки и очистки воды. Часто водопроводная
сеть города питается от нескольких источников водоснабжения. В настоящее время необходимо
учитывать влияние хозяйственной деятельности человека на источник
водоснабжения: внесение в почву удобрений, ядохимикатов, наличие тяжелых
металлов, воздействие мощных промышленных потребителей воды и так далее.

Необходимо предусматривать альтернативные источники снабжения населения питьевой водой на случай крупной аварии на водопроводе. Например, доставка цистернами, продажа через торговую сеть бутилированной воды.

Внешний вид, назначение и применение водонапорных башен Рожновского

Основное назначение башен
— компенсация суточных пиковых нагрузок в процессе потребления воды,
противопожарный запас воды,
использование воды на полив сельхозкультур в случае необходимости.

В настоящее время башни Рожновского продолжают свой труд на благо сельского хозяйства. Они до сих пор продаются и монтируются не смотря на появление множественных новых разработок и изобретений. Сегодня водонапорные башни системы Рожновского стали неотъемлемой частью не только сельского пейзажа в России. За время прошедшее с момента изобретения водонапорной башни Рожновского их установлено более 400 тысяч единиц.

Внешне водонапорные башни могут представлять собой как простую стальную конструкцию, так и кирпичное или железобетонное строение высотой до нескольких десятков метров, с установленной емкостью для воды на самом верху. Объём емкости зависит от размера водопровода, расходом воды и составляет от нескольких кубических метров (в случае малых водопроводов, используемых для небольших предприятий или деревень) до нескольких тысяч кубических метров (в случаях больших водопроводов, используемых в больших городах). Водонапорная башня имеет простую конструкцию и состоит из резервуара или емкости для воды, чаще всего цилиндрической формы, и опорной конструкции. Опорные конструкции выполняются в основном из стали, железобетона, иногда из кирпича, баки — преимущественно из железобетона и стали. Водонапорные башни оборудуются трубами для подачи и отвода воды, переливными устройствами, которые автоматически отключают насосы закачивающие воду, для предотвращения переполнения емкости, а также системой замера уровня воды с телепередачей сигналов в диспетчерский пункт. Иногда, водонапорный резервуар, в отличие от водонапорной башни, не имеет опорной конструкции, но устанавливается на возвышенностях местности. Такой способ хранения воды чаще всего применяется в горной или холмистой местности. Роль опорной конструкции для резервуара выполняет естественный рельеф местности, что позволяет снабжать водой посёлок или деревню. Количество и объём емкостей с водой также варьируется от уровня потребления и размеров водопроводной системы.

Ввиду того, что иногда сложно распределить водопровод по городу от одной водонапорной башни, очень часто для равномерного распределения воды устанавливают несколько водонапорных башен для отдельных микрорайонов или улиц. Это позволяет экономить место для установки и в случае аварий на трубопроводе перераспределять подачу воды от других водонапорных башен.

Схема работы водонапорной башни представлена на рисунке ниже. Насосная станция производит забор грунтовых вод в водонапорную башню, при этом в процессе закачки вода подвергается дезинфекции и фильтруется, после чего поступает непосредственно в резервуар установленный на вершине водонапорной башни. Из водонапорной башни вода поступает в жилые дома. Как видно из схемы, резервуар с водой должен быть установлен выше уровня последнего этажа жилого здания, для нормальной подачи воды.

Очень часто водонапорные резервуары применяют для хранения пожарного и аварийного запаса воды, что позволяет в случае возникновения пожара или другой чрезвычайной ситуации обходиться без электронасосов. Т.о. водонапорная башня системы Рожновского это идеальный вариант для запасов пожарной воды в любых условиях.

Принцип действия и регулирующая роль водонапорной башни заключается в том, что в часы уменьшения водопотребления избыток воды, подаваемой насосной станцией, накапливается в водонапорной башне и расходуется из нее в часы увеличенного водопотребления. Насос установленный в скважине, подает воду в резервуар водонапорной башни, установленный в самом верху. Когда вода поднимается до верхней отметки в водонапорной башне, датчик уровня дает команду скважинному насосу на отключение. Включением и отключением насоса занимается простейшая автоматика, не требующая обслуживания и контроля. По мере разбора воды из башни по магистрали, уровень поверхности понижается, и по достижении отметки, срабатывает датчик уровня воды и включает насос для заполнения резервуара воды, установленного в водонапорной башне. Таким образом, в башне постоянно находится запас воды, определяющийся объемом башни от нулевой отметки до уровня верхнего уровня.

Вместо итогов

Современные насосные системы практически вытеснили водонапорные конструкции. Электроника и прочее оборудование, которое адаптирует работу насоса под условия, становятся «умнее» и постоянно удешевляются. Вероятно, со временем люди полностью откажутся от идеи использования водонапорных конструкций и встанет другая проблема: куда девать сооружение. Возможно, появятся экзотические хостелы с панорамным видом с последнего этажа, новые музейные экспозиции. Есть и другая тенденция: такие сооружения выкупают и переоборудуют под жилые дома. В Сети можно нагуглить море оригинальных историй, но они, наверно, заслуживают отдельного рассказа.
