Как подключить электрическую плиту самостоятельно: схема и инструкция

Схемы и способы подключения плиты

При отсутствии комплектации электроплиты электрокабелем питания потребуется его самостоятельное подведение, для чего осуществляется снятие задней защитной крышки кухонного оборудования, закрепленной на болтах.

При этом возможно однофазное (220 В), двухфазное или трехфазное (380 В)подключение. Для нахождения подключенного к фазе провода применяется электротестер, позволяющий прозвонить сеть.

Маркировка клеммных зажимов у плиты:

L – фазы;
N – нуль;
И заземление, отмеченное спецзнаком РЕ.

При отсутствии перемычек между клеммами для однофазного и двухфазного подсоединения они изготавливаются из небольших кабельных отрезков.

Подключение к однофазной сети:

Расположение контактов в электроплите для включения провода – под защитной панелью.

Выбирается трехжильный кабель: 1 жила – фазный провод кофейный, серый или черный, 2 – ноль синего или голубого цвета, 3 – желто-зеленое заземление.

У электроплиты соединительных контактов больше

Обращая внимание на маркировку выводов, производится подведение кабеля.

При наличии нескольких выводов «L» и 1-ой фазы в однофазной сети используют перемычки, укомплектованные с электроплитой.

Первоначально производится подведение заземления к выводу «РЕ», а после нуля к «N». При наличии нескольких выводов, применяют перемычку для соединения проводов между собой и к одному из выводов осуществляется подсоединение провода голубого окраса.

Подключение фазы осуществляется в последнюю очередь – соединение перемычкой всех выводов с маркировкой «L» и после подключения фазного провода.

Подключение к двухфазной сети:

Встречается редко и желательно использование четырехжильного кабеля: 2 жилы для фаз, другие 2-е – ноль и заземление.
Сначала производится подсоединение заземления.
После с использованием перемычки для нулевых выводов осуществляется подключение ноля.
При наличии в электроплите трех фаз, осуществляется соединение перемычкой двух из них и подсоединение к одному из выходов первой фазы, а оставшаяся станет вторым фазным проводом.

Подключение к трехфазной сети:

Потребуется пятижильный кабель: три жилы под фазы, другие две – заземление и ноль.
Первоначально осуществляется подключение заземления и нуля, при наличии нескольких нулевых выводов они предварительно замыкаются перемычкой.
К трем фазным выводам по отдельности производится подключение каждой фазы.

Правильный выбор розетки для варочной панели

Для того чтобы выполнить грамотное присоединение поверхности для приготовления пищи к электросети, необходимо выбрать подходящую розетку. Сегодня в продаже можно встретить огромное множество различных их типов

Рекомендуется обратить внимание на специальные приспособления, которые называются силовыми. Они изготавливаются из надежного пластмассового материала и чаще всего рассчитаны на силу тока, превышающую 10 А

Розетки для подключения электроплиты

Такие розетки для варочных панелей и духовых шкафов подразделяются на два вида: двухконтактные и трехконтактные. Процесс подсоединения выполняется с помощью силовой вилки и самой розетки. Существует еще один вариант подключения, который учитывает прямое соединение варочной поверхности к клеммнику распределительной коробки.

В случае необходимости можно приобрести обычную колодку и отдельную установочную коробку. Для того чтобы выполнить подсоединение кабелей в таком клеммнике, требуется вначале зачистить окончание медного провода. Затем из него выполняются кольца, в которые требуется вставить винты с пластинками.

На следующем этапе подготовленный провод фиксируется в гнезде розетки под варочную панель. Духовой шкаф можно подключить, используя такую же схему. Для него необходимо приобрести отдельную розетку.

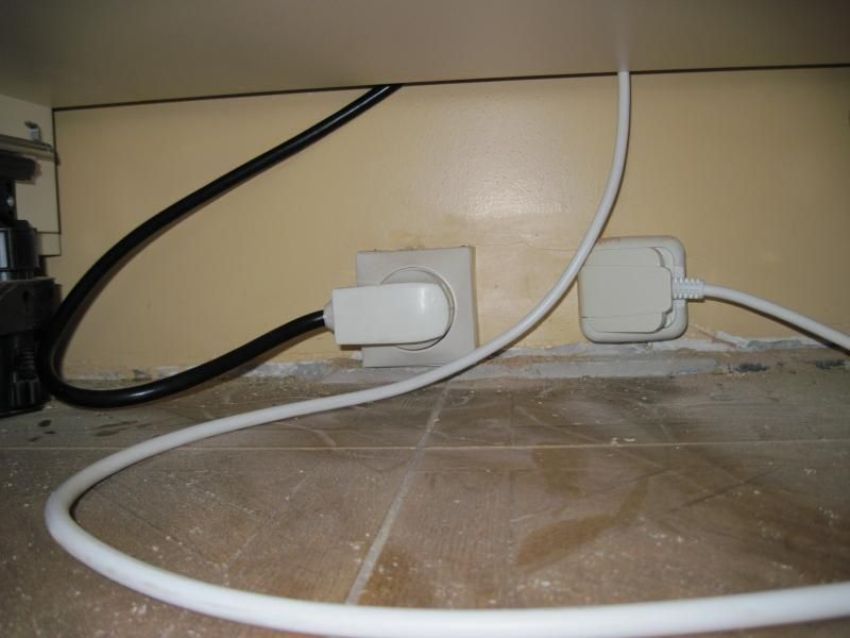

Для подключения духового шкафа используют отдельную розетку

Кабель, зафиксированный в гнезде, необходимо затянуть с помощью отвертки. Лучший вариант установки розетки в случае монтажа духового шкафа – фиксация ниже уровня короба. Однако электроприбор не должен иметь слишком малую дистанцию до пола, так как это может привести к короткому замыканию, если протечет водопроводная коммуникация.

Подключение варочной панели и духового шкафа к электросети выполняется с учетом техники безопасности

Очень важно четко соблюдать установочный алгоритм. Любые отклонения от инструкции могут привести к выходу приборов из строя

Силовая вилка для варочной панели: советы по выбору

От выбора силовой вилки зависит надежность подключения варочного устройства к электрической сети. Выбор данного элемента производится с учетом нескольких нюансов. Внешний вид этой детали играет второстепенную роль.

Стоит отметить, что обычные вилки использовать при подключении варочной панели для приготовления пищи не рекомендуется. Это связано с тем, что со временем их технические характеристики ухудшаются. Специалисты советуют применять для таких целей только силовые детали.

От выбора силовой вилки зависит надежность подключения варочного устройства к электрической сети

Основное требование, выдвигаемое к вилкам для электроплит, – надежность. Деталь должна быть изготовлена из качественного, термоустойчивого материала. Для соединения плиты и электрической коммуникации очень желательно оборудовать отдельную линию, которая будет включать в себя розетку специального назначения.

Существует распространенная ошибка, которая заключается в неправильном подключении проводов к вилке. Выполняя данную операцию, необходимо проверить несколько раз правильность соединения.

Стоит отметить, что при желании можно подключить варочную панель и духовой шкаф к одной розетке. Как правило, на данном этапе неопытные люди сталкиваются с проблемами. Если нет специальных знаний, то рекомендуется выбрать самый простой вариант общего подключения – монтаж спаренной розетки.

Электрические параметры и номиналы автоматов защиты

Как выяснили, в электрощитке должны стоять отдельные УЗО и защитный автомат. Через них подается фаза на розетку. Это пару можно заменить дифавтоматом. Это те же два устройства, но в одном корпусе. Минус берут с общей шины, проходит через УЗО, заземление берут с соответствующей шины.

Номинал автомата выбирается по максимальному потребляемому току. Эти данные есть в паспорте электроплиты и находятся обычно в пределах 40-50 А. В этом диапазоне номиналы идут с большим шагом — 40 А, 50 А, 63 А. Выбирать лучше ближайший больший — так меньше шансов на ложное отключение при работе на полной мощности. ТО есть, если заявленное максимальное потребление тока 42-43 А, все равно берете автомат на 50 А.

Схема подключения электроплиты

С другой стороны, полностью все конфорки и духовку, да еще на полную мощность, может и никогда и не включите, а более мощные автоматы стоят прилично дороже. Тут уж выбирать вам.

Номинал УЗО берут на ступень выше, чем у автомата. Если вы решили ставить автомат на 50 А, то УЗО необходим на 63 А, ток утечки — 30 мА.

Монтаж кабеля

Если строители вывели только трехжильный кабель, то для установки специальной розетки для электроплиты или клеммной коробки вам понадобится проштробить канавки в стене для углубления кабеля — эти работы требуют определенных навыков и занимают много времени, но в результате интерьер квартиры не пострадает, а кабель будет скрыт в стене. Перед этим пользователь должен решить, какой тип соединения будет актуальным:

подключение напрямую;
монтаж раздаточной коробки;
установка розетки.

Напрямую

Такое подсоединение электрической плиты специалисты считают самым безопасным, потому что отсутствие дополнительных проводов намного снижает риск перегревания техники. В новостройках строители очень часто не утруждают себя всякими коробками и розетками — они оставляют кабель заизолированным, а остальное пусть решают будущие жильцы.

Через клеммную коробку

Подключение электроплиты своими руками при отсутствии вилки на проводе (такая ситуация характерна для многих современных моделей) возможно с применением клеммной или раздаточной коробки, которая присутствует в новых квартирах повышенной комфортности. Такая коробка устанавливается на стене кухни на уровне не ниже 60 см от пола, а плиту надо ставить не далее 2-х м от нее.

Внутри уже имеется подключение к домашней сети, вам остается только выяснить, как подключить электроплиту. Схема довольно простая: черный провод — это фаза, синий — ноль, а желтый — соответствует заземлению. Подключаем все три жилы к коробке, ориентируясь по цветовой гамме, и получается так, как показано на фотографии.

Проверяем затяжку соединительных винтов и закрываем крышку. В результате наших действий должно получиться, как на фото ниже.

Через розетку

Следующим видом подсоединения электрических приборов к сети является установка розетки специальной конфигурации и с обязательным заземлением.

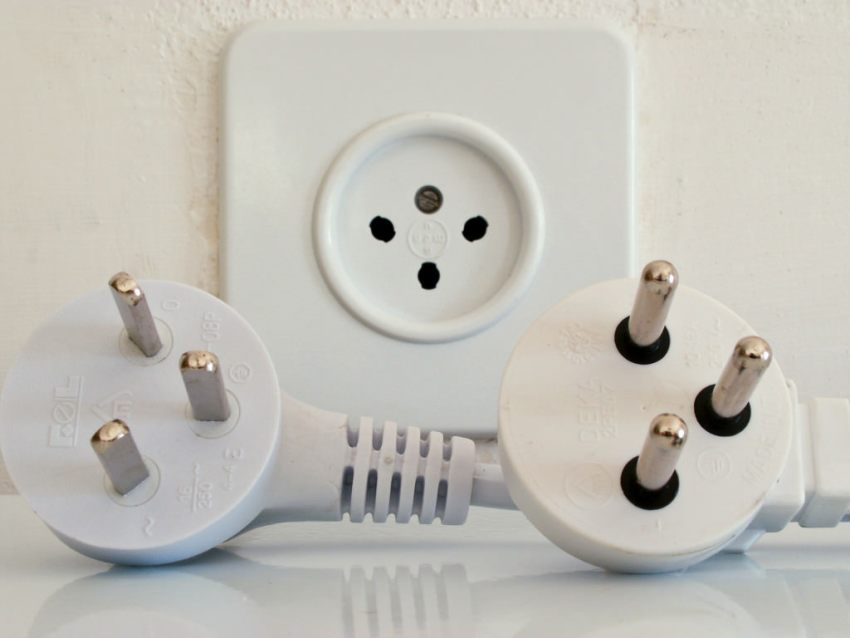

Сегодня на кухне используют розетки трех основных видов.

Российская разработка с верхним расположением провода заземления, его вход развернут на 90° к остальным двум отверстиям.
Производства Республики Беларусь — здесь все контакты развернуты на 120°.
Европейский вид — два контакта круглого сечения, а заземление плоского и находится внизу устройства. Это устаревший вариант, потому что сейчас многие страны перешли на свои личные виды розеток.

Как подключить электроплиту к сети на 220 и 360 Вольт

Сегодня многие отказываются от обычных газовых плит, в пользу электрических. Кто то из за невозможности использовать газ, например в частном доме или котедже, а кто то просто потому что это стильно и лучше смотрится в интерьере. Чтож, каждому свое.

Справиться с подключением электроплиты под силу каждому хозяину. Это совсем не сложно и не займет много времени.

При подключении, если нужно «ковырять» розетку, не забудьте обязательно выключить электричество в щитке.

Если у вас до этого тоже стояла электрическая плита и вы просто желаете заменить ее на новую, то в этом случае все намного проще. Просто берем вилку от старой плиты, присоединяем ее к новой, и «вуаля!», все готово!

Если подходить к вопросу серьезно, то лучше всего, если для подключения электроплиты будет протянут отдельный, качественный, трех жильный медный провод (можно «кинуть» 3 отдельных провода), с сечением, скажем в 4-6 кв. мм, подключенный на автомат на 32 ампера, для 4мм провода, и на 40 амперный для 6мм соответственно. К слову, в домах, в которых отсутствует газоснабжение, нужные провода уже протянуты до кухни.

Что бы подключить электроплиту или духовой шкаф мощностью до 3 кВт, вполне хватит обычной проводки и самой обычной розетки. Главное следите за тем, что бы на одну «жилу» проводов не было одновременно подключено несколько мощных электроприборов, иначе при их одновременной работе будет срабатывать защита.

Как подключить электроплиту к розетке на 220 Вольт

Электроплиту, использующую сеть на 220 Вольт можно без проблем подключить почти в любой квартир и частных домов. Так же, учитывая очень высокое потребление электричества, у всех современных электроплит и варочных поверхностей есть возможность подключения не только к сети на 220 Вольт, но и на 360. И чаще всего используется однофазное подключение. Вот такая, стандартная схема обычно идет в комплекте, уже в собранном виде.

Три первых контакта (L1 L2 L3) соединяются вместе (перемычкой например), и к ним подключается фаза. Ноль подключаем к контактам 4 и 5, соответственно. На последний 6 контакт, как вы уже наверно догадались, подключается заземление.

Обычно контакты и провода всегда окрашены одинаково. Стандартная расцветка – фаза (+) красного, черного или коричневого цвета, ноль синего цвета, а земля желто-зеленого, но лучше, на всякий случай посмотреть в инструкции и убедиться в правильности подключения.

Бывает что проводов не 3, а 5. В этом случае попарные это ноль и фаза, а которые один – это земля.

При подключении электроплиты к однофазной сети можно не бояться перепутать местами подключение фазы и ноля, ничего страшного не произойдет и все будет работать. Однако НЕ ПЕРЕПУТАЙТЕ фазу с заземлением – будет постоянно выбивать «пробки», а в худшем случае можно спалить автомат или щиток.

Именно для этого, что бы не перепутать, заземляющий провод и контакт находятся отдельно, да и конструкция розетки с заземлением позволяет воткнуть вилку только в одном положении.

Давайте рассмотрим поближе самые распространённые розетки, используемые для подключения электрических плит.

Как подключить электроплиту на 380 Вольт

Если вы владелец частного дома и электричество у вас введено по 3м фазам на 360 Вольт, то для оптимального распределения нагрузки на щиток, к плите от него нужно проложить пятижильный кабель не менее 2.5 кв. мм сечением.

Подключаем соответственно к 3х фазной розетке, для электроплиты используем вилку с 5и жильным кабелем, и еще, в электроплите снимаем соединяющую перемычку между фазовыми контактами (L1,L2,L3) и на эти контакты подключаем фазы.

Можно подключить электроплиту и на 2 фазы, но я рекомендую, при самостоятельном подключении электроплиты на 360 Вольт, подключать на все 3 фазы, для меньшей нагрузки на электрощиток.

Перемычку между контактами на ноль (4 и 5) не трогаем. И на контакт 6 подключаем заземляющий провод.

Еще раз повторюсь! Внимание! Будьте внимательны, не перепутайте фазу и заземление — возможно получение удара током или возникновение поломки

Место установки

Выбирая место, где будет происходить подключение электрической плиты, нужно учитывать много разных аспектов: от возможности подсоединения до соседства с другими предметами бытовой техники. Это не должно быть место, выбранное по остаточному принципу, ведь всегда хочется, чтобы процессы готовки были максимально комфортными. Чтобы правильно выбрать локацию для подключения, нужно придерживаться следующих рекомендаций.

Важно, чтобы пол в месте установки был идеально ровным, так как для электроплиты необходимо устойчивое горизонтальное положение, которое обеспечивается за счет регулировки ножек.
Должна оставаться возможность свободной перестановки техники, а значит, длина кабеля и расстояние от локации подключения до самого агрегата должны быть соответствующими.
Разогрев электроплиты может достигать 100 градусов, а значит эту технику точно нельзя устанавливать близко с холодильником. Это же правило применимо и к варочным панелям.. Когда тен достигает большой температуры нагрева, находящиеся рядом пластиковые элементы могут расплавиться, а, значит, таковых рядом быть не должно

Когда тен достигает большой температуры нагрева, находящиеся рядом пластиковые элементы могут расплавиться, а, значит, таковых рядом быть не должно.

Подключение электроплиты: инструкция по монтажу и подключению плиты своими руками

Отдельно стоящие электрические плиты, несмотря на популярность встраиваемой кухонной техники, все еще остаются востребованными. Они дешевле, но при этом не уступают интегрированным агрегатам по техническим характеристикам и дизайну. А установка занимает немного времени и не требует особой подготовки. Правильный монтаж и соблюдение требований по эксплуатации – условия длительной исправной службы, поэтому собственники жилья нередко вызывают мастера из обслуживающей организации или просто знакомого электрика. Но можно неплохо сэкономить, сделав все самостоятельно. Согласны?

Но что для этого нужно и как правильно это сделать? Мы поможем разобраться с поставленной задачей – в нашей статье подробно опишем, как выполнить подключение электроплиты своими силами. Также разберем нюансы выбора проводки и защитного оборудования, рассмотрим способы заземления, схемы подключения. Эта информация может пригодиться вам и не только при монтаже плиты, но и в дальнейшем, во время ремонта или замены техники.

Типы соединения

Подключить плиту к электричеству можно несколькими способами: напрямую к щитку, через коробку с клеммами или с помощью розетки и вилки.

Включение через клеммную коробку

Подключение плиты через клеммную коробку – широко распространенный вариант. Точка, в которой выполняется соединение, может быть скрыта в стене или установлена снаружи. Размещается коробка в паре метров от плиты, при этом расстояние от пола должно быть больше шестидесяти сантиметров.

Включение через розетку

Третий тип подключения к сети – использование розетки с заземлением. Обычные розетки устанавливать не рекомендуется, потому что они не рассчитаны на столь мощные электроприборы, а значит, будут постоянно выходить из строя.

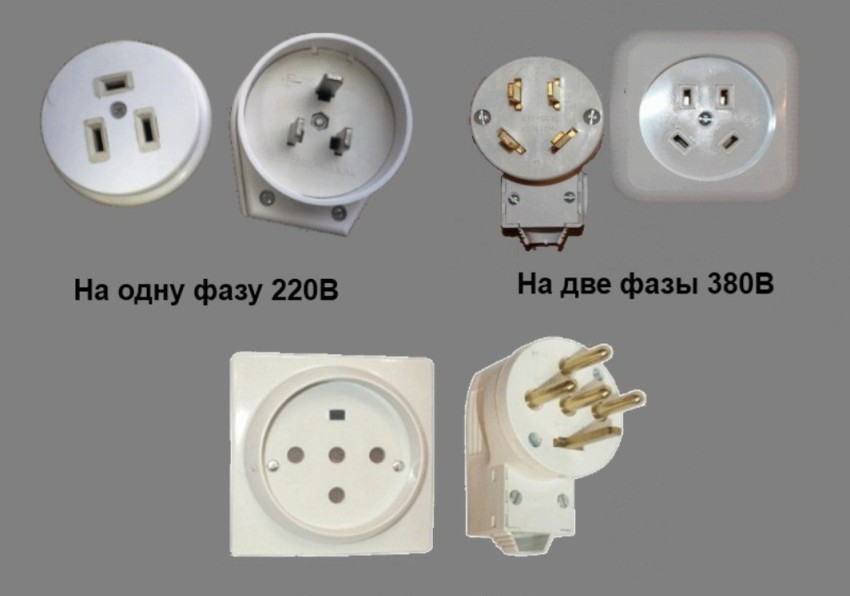

Существуют три типа силовых розеток:

отечественные, заземление которых находится сверху под углом 90° относительно нуля и фазы;

белорусские, в которых контакты находятся под углом 120° по отношению друг к другу;

европейские, заземляющий контакт которых плоский и размещен снизу.

Особенности подключения

Современные электрические устройства выпускаются в большом ассортименте и наделены разными функциями. Подсоединение к источнику питания осуществляют по принципиальной схеме, которая позволяет подключать плиту в сеть 220 В или 380 В. Обеспечивается нужное питание для конкретной сети установкой специальных перемычек. Распределительная коробка на задней стенке изделия имеет изображение такой схемы. Помогает выполнить грамотное подключение цвет изоляции жил. Провод с изоляцией в черном или коричневом цвете подключается на контакт фазы, синего – на контакт ноль, желто-зеленого – на контакт земля. По международному обозначению возле таких клемм стоят соответственно буквы L, N и перевернутое обозначение буквы Т. После надежного подсоединения провода или кабеля к устанавливаемому изделию остается только подключить его к электрическому щитку. Теперь, с помощью тестера, необходимо проверить правильность подключения. Работа считается законченной и изделие можно эксплуатировать, если производитель для подключения электроплиты укомплектовал ее розеткой. А если ее там нет, то необходимо приобрести евровилку с тремя штырьками на 25 ÷32 А и провод ПВС 3 х 2,5 в количестве не менее 2 м и выполнить необходимое соединительное устройство. Проверка правильности подключения тестером выполняется на отсутствие к. з. (короткого замыкания) между каждым проводом кабеля и на вилке при отсутствии контакта между землей и фазой, при этом все переключатели на изделии должны находиться в не рабочем состоянии. Такую же проверку проводят при разных режимах работы переключателей. Показания сопротивления от 4 до 10 Ом считаются нормальными при установленном режиме 100 Ом.

Пару слов о заземлении

Теперь по поводу заземления. Поскольку мощность прибора – большая, то заземление необходимо. Один из вариантов подключения электроплиты к заземлению – это воспользоваться общим заземлением дома, если таковое имеется.

Для этого лучше обратиться в ЖЭК и поинтересоваться, подключен ли ваш распределительный щиток к заземлению дома.

При утвердительном ответе останется только провод земли подсоединить к заземлению щитка.

Выявить его несложно – обычно это толстый провод. Подсоединенный к корпусу щитка при помощи болтового соединения. К этому подсоединению и подключается провод земли.

Если же заземления в доме нет, но при этом вы проживаете на первом этаже или в частном доме, то заземление можно сделать и самому.

Если коротко – то в землю возле квартиры забиваются три прута, они соединяются между собой металлической лентой.

К этой ленте прикрепляется стальная проволока, которую прокладывают к квартире. А уже к этой проволоке подсоединяется провод заземления.

Более подробно об изготовлении заземления для дома можно узнать здесь.

Самостоятельное подключение электроплиты расписано в общих чертах. В процессе же может возникнуть много нюансов. К примеру, решено подключать плиту к общей сети дома, но выяснилось, что она – алюминиевая и на такие нагрузки не рассчитана.

Или же автоматы в распределительном щитке слабые. Как вариант – в квартире нет заземления и провести его пока невозможно. Все это нужно учитывать, но при правильном подходе – эти проблемы решаемы.

Подключаем варочную поверхность

Основных схем подключения три. Рассмотрим их подробно.

Подсоединяя кабели к розетке и выводам электроплиты, соблюдайте цветовую маркировку – это позволит вам не ошибиться.

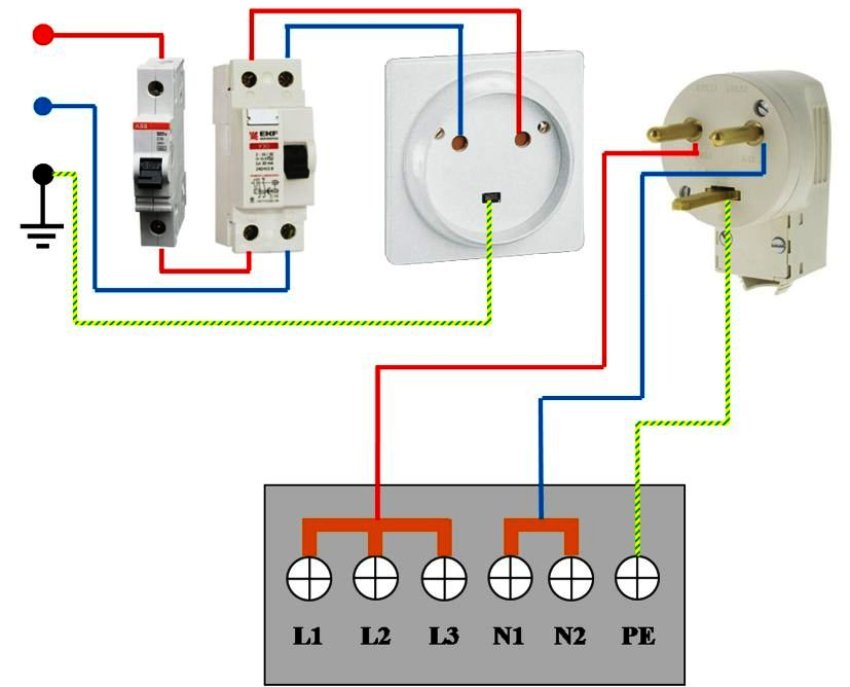

Однофазная схема 220В

Самый распространенный вариант в квартирах. Выглядит следующим образом:

ФазаL одновременно подсоединяется на клеммы L1-3. Для этого между ними устанавливаем две медные перемычки (они уже входят в комплект с плитой).
НольN подключаем на клеммы N1-2.
Защитный проводникPE – на клемму PE.

Получить доступ к клеммам электрической поверхности можно через ее заднюю крышку – она откручивается и снимается.

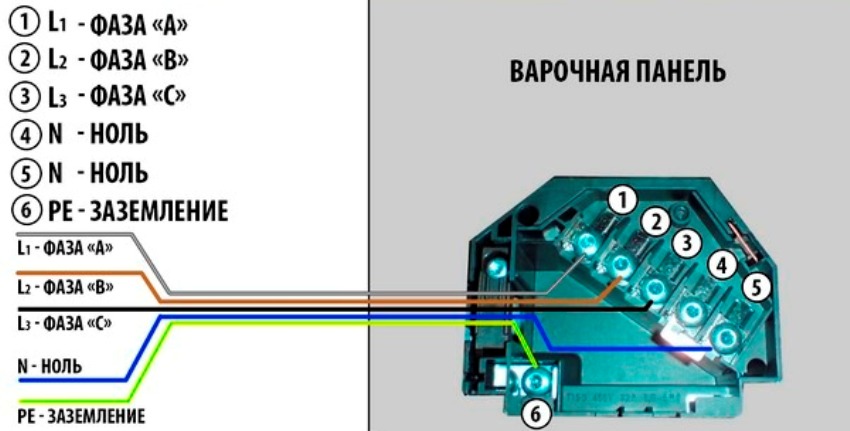

Трехфазная схема 380В

Подключаем таким образом:

ФазыA, B, C – подсоединяются к клеммамL1-3.
КлеммыN1-2 и PE – соединяются по вышеуказанной схеме.

В данном случае все просто, никаких перемычек делать не нужно.

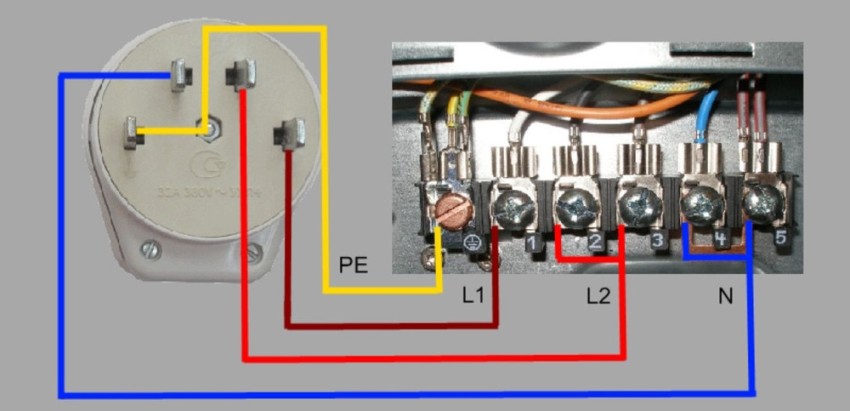

Двухфазная схема 380В

Может быть и такое, что в загородном доме либо квартире фаз не три, а две: A и C есть, а B отсутствует. В данной ситуации варочная поверхность подсоединяется к сети 380В по двухфазной схеме:

На L1-2 ставится перемычка и подключается фазаA.
На L3 – фазаC.
Остальное – аналогично предыдущим вариантам.

Если перемычек у вас по какой-либо причине нет, их можно сделать самостоятельно из провода, сечение которого не меньше, чем у питающего (т. е. 6 мм2).

Для гибкого провода используйте изолированные кольцевые либо вилочные наконечники, чтобы обеспечить лучший контакт с зажимом. Они прессуются на жилу с помощью специальных пресс-клещей.

Как подключить электроплиту к сети 220 В

Все приведенные выше схемы были именно для однофазной сети 220 В. Для подключения вам понадобиться трехжильный кабель, трехконтактные силовые розетка и вилка с номинальным током не менее 32 А. Сразу скажем, что подключение оборудования разных марок принципиально ничем не отличается

Неважно, какую плиту вы приобрели — Electrolux, Gorenje, Bosh, Beko. Без разницы

Все отличие — разная конструкция крышек, которые закрывают клеммную коробку на корпусе и разные способы ее крепления. Все остальное — аналогично.

Подключение кабеля к электроплите

Сначала выбранный для подключения кабель надо подсоединить к электроплите. На задней панели, обычно внизу слева имеется клеммная колодка, на которую выведены проводники.

Клеммная колодка, к которой надо подключить электрический шнур

Рядом располагаются схемы подключения для разных сетей.

Схематичное изображение подключения для разных сетей

При сети в 220 В схема крайняя справа. На плите должны быть соединены одной перемычкой контакты 1,2,3 — это будет фаза (красный или коричневый проводники), второй — контакты 4 и 5 — это нейтраль или ноль (голубой или синий), шестой контакт — это земля (зеленый или желто-зеленый). Из магазина элеткроплиты обычно приходят с уже установленными перемычками, но не мешает проверить.

Подключение кабеля к электроплите

Правильнее и надежнее проводники обжать контактными пластинками, а потом уже их подключать. Такое соединение более надежное, но часто просто проводники закручивают вокруг прижимного винта и потом его затягивают. В любом случае цветовую маркировку лучше соблюдать — так меньше шансов сделать ошибку.

Лучше проводники оконечить контактными пластинками

Установка вилки

Далее к кабелю подключают вилку. Силовая вилка — разборная. Откручиваете два крепежных винта, снимаете крышку с контактами. Также снимается фиксирующая планка, придерживающая кабель. С края гибкого кабеля (примерно на 5-6 см) снимается защитная изоляция, проводники расправляются, их концы также зачищаются от изоляции примерно на 1,5-2 см. Разделанный конец кабеля заводится в корпус вилки.

Так выглядит вилка для подключения электроплиты

Прижимные винты на контактах ослабляются, Проводники, если они многожильные, скручиваются в жгут. Эти жгутики закручиваются вокруг контактов, затягиваются прижимными винтами.

Распределение проводников имеет значение и подключать их надо внимательно. Верхний контакт вилки обычно подписан — сюда подключают «земляной» провод (зеленый). При подключении розетки надо «землю» подать на аналогичный разъем.

Подключение провода к электроплите

Два других контакта — это «фаза» и «ноль»

Куда какой из них подавать — не важно, но при подключении розетки «фаза» должна попадать на «фазу», «ноль» — на «ноль». Иначе будет короткое замыкание

Так что перед включением обязательно еще раз проверьте, правильно ли прикручены провода (фаза и ноль).

Как определить фазу в установленной розетке

Если электроплита у вас уже стояла ранее, и розетка имеется, надо в ней найти,где располагаются заземление, фаза и ноль и соответственно подключать провода в вилке. Для определения проще всего воспользоваться индикатором напряжения в виде отвертки. Работает он просто — устанавливаете индикатор в место предполагаемой фазы, и смотрите на светодиод, вмонтированный в корпус. Если он горит, значит напряжение есть и это — фаза. Если напряжения нет, светодиод не загорается, и это — ноль.

Землю определить еще проще: это контакт вверху или внизу.

Причины регистрации электросчетчика

Приборы учета (ПУ) электроэнергии – это надежные устройства. Межповерочный срок составляет 10-20 лет. Он зависит от типа счетчика. Однако, могут возникнуть ситуации, при которых требуется замена прибора до окончания срока эксплуатации и его регистрация.

Это могут быть следующие причины:

Подошел к концу срок использования.
Произошел отказ счетчика. Появился самоход или показания перестали меняться.
После замены существующего счетчика современным прибором учета.
Изменение местоположения электросчетчика.
Возникла необходимость раздельного учета отдельно стоящих зданий. Такая ситуация возникает при сдаче в аренду помещений для ИП, юридических или физических лиц. В этом случае дополнительно устанавливается новый электросчетчик.

При выборе счетчика учитывают место его эксплуатации. Не каждое устройство имеет возможность работать на улице при отрицательных температурах.

В паспорте указываются температурные показатели, при которых разрешена эксплуатация оборудования. Сейчас правилами предписывается в частном доме монтировать на стене строения, ограде или дополнительной опоре уличный вариант вводного бокса.

На нижеприведенном рисунке представлен отдельно стоящий щит учета, по совместительству вводной на участке частного дома.

Как включить духовку Hansa

Для того чтобы включить электрический духовой шкаф или духовку плиты Hansa, нужно определиться с необходимыми условиями работы. Установите ручки регуляторов температуры и выбора режима в нужные положения. После включения духовки загорятся две контрольные лампочки — одна из них информирует о том, что духовка включена, а вторая — что нужная температура еще не достигнута. По достижении необходимой температуры эта лампочка погаснет.

Чтобы включить газовую духовку Hansa, зажгите спичку, нажмите ручку управления до упора, затем поверните ее влево до отметки выбранной температуры. Поднесите горящую спичку к запальному отверстию, зажгите газ и удерживайте ручку нажатой примерно 3–10 секунд. Если пламя погаснет, повторите действия. После достижения нужной температуры в духовке термостат автоматически уменьшит пламя.

Параметры провода

В течение последних лет, при прокладке электропроводки и подключении бытовой техники чаще всего используют медные проводники. Несмотря на то, что они гораздо больше стоят, работать с ними удобнее, к тому же по меди требуется диаметр жил намного меньше, чем при использовании алюминиевых проводников.

Как правило, сечение проводников выбирают по определению типа сети — 220 В или 380 В, типа прокладки проводки, а она может быть открытая или закрытая, а также от потребляемого тока или мощности оборудования. Обычно используют медные проводники с жилой 4 мм (при длине линии до 12 м) или 6 мм.

Таблица выбора сечения проводников

При выборе типа кабеля для прокладки от щитка к розетке, лучше остановитесь на одножильных проводниках. Такие проводники, хоть и более жесткие, зато гораздо надежнее. Для подключения самой плиты (к которому надо будет подключить силовую вилку) можно выбрать гибкий многожильный провод: одножильный в данном случае будет слишком неудобным.

Схемы, которые приведены выше, были именно для однофазной сети 220 В. Для подключения вам понадобиться:

трехжильный кабель,
трехконтактные силовые розетка и вилка с номинальным током не менее 32 А.

Нужно сказать, что подключение оборудования разных марок принципиально ничем не отличается. Не имеет значения, какую плиту вы приобрели — Electrolux, Gorenje, Bosh или Beko.Для установки и подключения электроплиты бренд роли не играет. Все отличие — разная конструкция крышек, которые закрывают клеммную коробку на корпусе и разные способы ее крепления. Все остальное — аналогично.

Подключение варочной поверхности к электросети: однофазный и двухфазный вариант

Наибольшее количество вопросов возникает в том случае, если необходимо выполнить присоединение поверхности для варки к сети, напряжение в которой составляет 220 В. Особенно проблематичны такие ситуации, когда количество проводов панели не совпадает с числом кабелей в сети. В качестве примера можно взять электроплиту Hansa. Подключение такого устройства производится по 6 проводам.

Схема подключения варочной поверхности — однофазный вариант

Если сеть включает в себя 3 линии, то тогда проблему с подсоединением такой панели можно решить довольно просто. Для подключения в этом случае используются специальные перемычки, которые довольно просто приобрести в любом профильном магазине. Иногда они реализуются в комплекте с прибором. При необходимости их можно выполнить своими руками.

Как подключить плиту в этом случае? Перед началом подключения прибора к электросети рекомендуется внимательно изучить инструкцию. Пошаговый процесс присоединения панели к однофазной системе выглядит следующим образом. Первое, что нужно сделать, – отыскать на обратной стороне поверхности для варки крышку. Далее необходимо открыть ее. Для этого можно воспользоваться обычной отверткой. Под крышкой располагаются клеммы.

В том случае, если клемм 6, а кабелей в квартире всего 3, необходимо провести стыковку контактов. Чтобы выполнить эту операцию, потребуется соединить 3 провода, которые соответствуют фазам, между собой. Далее выполняется присоединение одного нулевого кабеля к другому. Землю трогать не нужно. В результате получается 3 линии.

В некоторых моделях устройство уже имеет перемычки. В такой ситуации подключить варочную поверхность легче всего. Необходимо просто состыковать между собой провода сети и контакты электроприбора. Ответить на вопрос о том, как подключить электроплиту самостоятельно, помогут видеоматериалы на данную тематику.

Двухфазная схема подключения элетропплиты 380 В

Двухфазные плиты встречаются очень редко. Зачастую при самостоятельной установке такого прибора люди сталкиваются с трудностями. Однако ничего сложного в этом нет. При подсоединении таких приборов к трехфазной сети выполняется изоляция одного из кабелей.

Как подключить варочную панель к электросети трехфазной (380 В)

Перед началом подсоединения устройства для приготовления пищи к трехфазной электрической сети необходимо подготовить специальный кабель. Он должен содержать 5 медных проводников. Сечение каждого элемента в этом случае составляет 2,5 мм²

Причем не так важно, каким именно будет кабель. Для этого подойдут как одножильные, так и многожильные варианты

Статья по теме:

Перед подключением варочной панели и духового шкафа необходимо проверить сеть на отсутствие в ней тока. В таком случае перемычка используется только для двух проводов, которые являются нулями. Эти кабели обозначаются латинскими буквами N. Таким образом, перемычка применяется для проводов N1 и N2. Стоит отметить, что некоторые модели варочных поверхностей имеют цифровое обозначение линий. В такой ситуации нули соответствуют цифрам 4 и 5.

Что касается фазных проводов, то их необходимо подключить к каждой фазе (по одному). Схемы на картинках помогают понять, как подключить электрическую плиту. А также рекомендуется изучить соответствующие видеоматериалы. Как уже говорилось выше, цвет фазных проводов может быть разным в зависимости от стандарта. Чаще всего встречаются красные, желтые и зеленые кабели. При подключении стоит быть внимательными, так как существует вероятность неправильного присоединения проводов к вилке.

При трехфазной сети нейтраль (ноль) подключается вверху, а земля, наоборот, снизу. В свою очередь, провода, обозначающие фазы, располагаются посередине. На розетке также необходимо соблюдать этот порядок.

Подключение устройства к трехфазной сети 380 В

Теоретическая часть.

Итак, электрическая варочная панель подключается к специально ответвлённой розетке высокого уровня заземления с пропускной способностью от 25 до 32 А. Что касается проводов – они должны быть медными, с тремя жилами, иметь сечение не менее четырёх миллиметров. Однако сегодня разводки электропроводки рассчитаны на подсоединение и четырёхжильных кабелей. Говоря о розетках, которые рассчитаны на подключение варочных панелей, то их классифицируют следующим образом:

трёхконтактные;
четырёхконтактные.

https://youtube.com/watch?v=gZhAjE8tk2k

Безусловно, если у вас имеется уже готовая вилка, то подключение электрической панели значительно упрощается. А вот для того, что подключить провод в розетку, нужно знать особую специфику этого процесса. Допустим, что питание варочной плиты имеет 4 жилы (фаза, фаза, ноль, земля), в стене же их 3. Это свидетельствует о том, что плита требует установки перемычки между фазами на клеммнике, чтобы подсоединится к трехжильному кабелю.

Значит, действуем следующим образом: между черным и коричневым проводом устанавливаем медную перемычку, которая обычно идет в комплекте, после чего подсоединяем одну из фаз к фазному проводнику квартирной проводки (должен быть черного, коричневого, белого цветов). Что касается жил заземления и нуля, то они остаются нетронутыми.

Это важно! Розетку, в которую собираетесь подключить электрическую варочную панель, предварительно разберите и тщательно проверьте, потому что в некоторых случаях происходит несоответствие контактов и проводов плитки, в результате чего после подключения может произойти такое, что розетка искрит либо начнет плавиться. https://www.youtube.com/embed/XsbDcPlRmes
