Газовая горелка своими руками на пропане: подробный инструктаж по изготовлению самодельной горелки

Хорошо забытое старое: как работать с паяльной лампой

Паяльная лампа, как устройство для производства разнообразных ремонтно-строительных работ, по-прежнему широко востребовано.

Ее популярность обусловлена компактностью, оперативностью в применении, а, при условии верной эксплуатации – также и безопасностью.

Как же правильно работать с лампой и обслуживать ее?

Бензиновая паяльная лампа состоит из следующих узлов:

Горелки, рассчитанной на применение определённого вида топлива. Например, для газовой паяльной лампы конструкция горелки будет иной, чем для устройства, использующего жидкое топливо.
Топливного бачка.
Системы подачи горючей смеси к горелке.
Ручного нагнетателя топлива (насоса).
Запорно-регулирующего устройства.
Обратного клапана (не во всех конструкциях).
Удерживающей ручки.

Для достижения компактности подкачивающий насос располагается непосредственно в бачке. Перед началом применения пользователю следует выполнить несколько качаний насосом для того, чтобы создать необходимый уровень разрежения: тогда топливо поступит к регулятору.

Система подачи топлива чрезвычайно проста, и работает по принципу запирающей иглы: при перемещении такой иглы в сечении регулятора изменяется давление смеси, что обуславливает определённую скорость подачи топлива к горелке.

Такую подкачку следует производить периодически, по мере изменения вешних характеристик факела пламени. Наоборот, если работы с паяльной лампой завершены, то давление необходимо сбросить.

Некоторые типы паяльных ламп комплектуются выносной горелкой, которая снабжена длинным шлангом. При этом в качестве нагнетателя используют обычную грушу, выполненную из бензомаслостойкой резины. Для соединения шланга с грушей и корпуса бачка используется ниппельный вход.

На торцевой поверхности регулятора имеется кран, открыв который, можно обеспечить подачу бензиновой смеси в топливосжигающее устройство. Под давлением смеси игла регулятора сдвигается, и открывает доступ в рабочее пространство горелки. Оттуда смесь попадает в форсунку, диспергируется и поджигается.

Ремонт паяльной лампы и проверка ее работоспособности

Если бензиновой паяльной лампой долго не пользовались, то требуется определить её пригодность для работы. Для оценки качества действия устройства выполняют следующие действия:

После поджига факела устанавливают степень нагрева внешней поверхности бачка: если прогрев происходит равномерно и постепенно, то параметры факела стабилизируются, а гудение огня становится равномерным. Бачок, однако, не должен нагреваться до температур более 50°С.
Наконечник форсунки размещают на расстоянии 20…30 мм от стального листа: при нормальной работающей лампе прогрев будет равномерным, причём по мере увеличения его продолжительности пламя будет стабилизироваться, что объясняется отражением теплового потока от стальной поверхности. Если же при этом пламя временами пропадает или сразу гаснет, то лампой пользоваться нельзя.
Проверяют действие обратного клапана: при выключении устройства стравливание смеси над поверхностью бензина в бачке должно происходить самопроизвольно.
Проверяют манометром пределы рабочего давления внутри бачка. При нормальной работе лампы эти давления не должны превышать 0,3 МПа. Резкие колебания – следствие неисправности в системе подачи топлива к регулятору.

Техническое обслуживание и ремонт паяльных ламп, работающих на бензине, производятся для обеспечения бесперебойной и равномерной подачи топлива и нужной степени его диспергированности. Чаще всего, засоряется отверстие в форсунке, поэтому комплект принадлежностей к паяльной лампе включает специальную иглу диаметром не более 0,5 мм.

Какова периодичность проверки паяльных ламп?

Паяльная лампа – источник повышенной опасности, поэтому для её эксплуатации придерживаются следующих правил:

Не используют для применения низкооктановый бензин.
Не эксплуатируют устройство при наличии утечек и резкого повышения температуры бачка, а также в неудовлетворительно проветриваемом помещении.
Не ведут дозаправку лампы во время её эксплуатации, либо сразу после применения.
Периодически производят ревизию лампы.

Периодичность технического обслуживания устанавливается следующей:

С целью полной проверки гидравлических систем подачи бензина – не реже раза в год.
С целью проверки герметичности и плотности соединений – не реже раза в месяц.
Для проверки устойчивости факела – каждый раз перед очередным применением, когда корпус лампы полностью остыл.

или сага о горелках. Часть 2

Описания горелок получились больше, чем я предполагал, поэтому пришлось разделить на две странички. Если в части 1 описывались небольшие ручные горелки в основном для пайки и нагрева, то в этом разделе речь пойдёт о больших стационарных горелках. Основная область применения этих устройств- это установка на прокалочные муфельные и плавильные печи. То есть они не предназначены для работы с рук. А, впрочем, почему бы и нет? Потом я остановлюсь на покупных заводских горелках и покажу их достоинства и недостатки и как они работают. Среди них есть и очень большие, хоть и ручного исполнения.

Чертежи и пошаговая инструкция по изготовлению горелки

Подробно рассмотрим нюансы на которые следует обратить внимание при изготовлении горелки

Прежде всего, надо использовать тугоплавкие металлы

Правильно настроенная горелка может выдать до 1000° С, поэтому сопло должно соответствовать температуре пламени;
Важно подобрать надежный рабочий кран. Если что-то пойдет не так – в первую очередь перекрывается подача газа, и опасность ликвидируется

Если кран будет пропускать – вам не удастся оперативно загасить пламя;
Узел подключения к источнику газа (баллончик с клапаном или 5 литровый пропановый баллон с редуктором) должен быть надежным. Именно при эксплуатации некачественной запорной арматуры происходит большинство аварий.

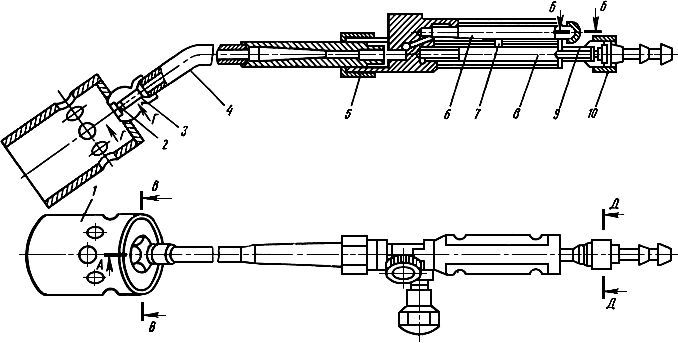

Рассмотрим типовую схему и принцип работы инжекторной горелки:

По шлангу (1) подается под давлением газ. Как правило – пропан. Давление формируется за счет испарения сжиженного газа в баллоне, и его достаточно для организации устойчивого и направленного пламени. Редуктор не требуется, количество газа регулируется рабочим краном (2).

Запорный кран находится на вентиле баллона. Его функция только открывать/закрывать подачу топлива, остальные регулировки производятся с помощью рабочего крана.

Трубка подачи газа (3) заводит струю в насадку, и оканчивается ниппелем (6), который задает направление пламени. Ниппель с трубкой, в свою очередь находится в так называемом вкладыше (5). Он организует смешивание газа с атмосферным воздухом.

Вкладыш с трубкой и ниппелем фиксируется в насадке с помощью винта. Как правило, горелка выполняется разборной, для чистки и обслуживания ниппеля.

Сформированная воздушно-газовая смесь направляется в сопло насадки (8), где происходит дополнительное насыщение смеси кислородом из воздуха. Для стабильности горения предусмотрены вентиляционные отверстия (7).

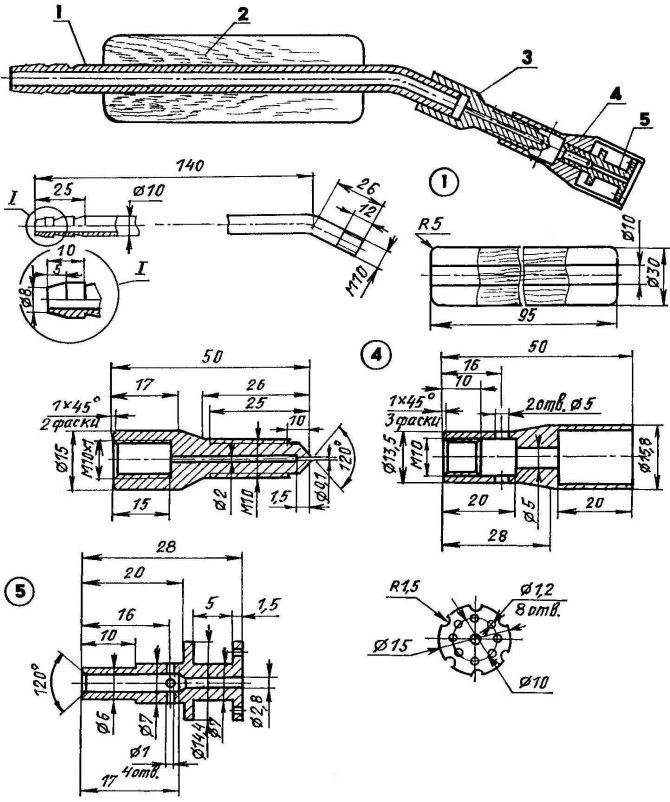

Горелку можно изготовить своими руками по чертежу.

Размеры рассчитаны для работы с баллонами до 5 литров.

Об устройстве вкладыша расскажем отдельно, на чертеже указаны все необходимые размеры:

Трубка вкладыша (1) по внешнему диаметру должна быть на пол миллиметра меньше, чем внутренний диаметр насадки. Внутрь вваривается шайба (2) с отверстиями для подачи воздуха. Втулка (3) предназначена для фиксации трубки с ниппелем.

Особенность конструкции в том, что перемещая вкладку внутри насадки, можно регулировать подсос воздуха через вентиляционный отверстия. Это позволяет регулировать температуру пламени в широких пределах. Насадку можно выполнить из стальной трубы, но лучше будет выточить ее из стальной болванки на токарном станке. Форма сопла должна быть несколько заужена на выходе, тогда пламя будет форсированным и температура в зоне горения выше. Используется легированная сталь марки 45.

Способов изготовления вкладыша два: Можно собрать его из двух трубок и стальной шайбы с отверстиями. Конструкция паяется тугоплавким припоем, с обильным флюсованием. А можно выточить ее целиком из стальной болванки. Второй вариант предпочтительней.

Трубка подачи медная или латунная. Со стороны соединения шланга, изготавливается фланец (можно сделать концентрические проточки, для лучшей фиксации). В рабочий торец вкручивается подходящий ниппель. Можно взять его от примуса, или газовой горелки с бытовой плиты.

Нам подойдет второй вариант. Когда горелка своими руками готова, необходимо провести первичную отладку.

Настраивается горелка на том газу, который впоследствии будет использоваться. Вставка слегка фиксируется винтом таким образом, чтобы вентиляционные отверстия быль перекрыты наполовину.

Модернизация молотка

Частое явление – это выпадение деревянной ручки из гнезда молотка. Один из способов создания надёжного крепления ручки – в верхнем торце ручки делают пропил. Держатель вставляют в гнездо молотка. Пропил заполняют клеем «Момент». В паз вбивают деревянный клин.

Чтобы во время работы не искать гвозди, и тем более – не держать их зубами, снизу в ручку молотка вклеивают круглый магнит. Гвозди на магните всегда будут под рукой работника.Опасно случайное выпадение молотка из руки на высоте. Чтобы такого не случилось, в ручке просверливают отверстие, через которое продевают шнур. В петлю продевают пояс работника.

Варианты прессов для гаража своими руками

Самодельные прессы для гаража позволяют обрабатывать различные изделия и материалы под воздействием давления. Конструктивно оборудование состоит из цилиндров. В гараже такой станок пригодится для рихтовки или скрепления различных элементов, а также для сгибания листов металла или прессовки картона.

Пример самодельного пресса

Для частного применения достаточно производительности в 10-15 тонн. Чаще всего применяют бутылочный домкрат с предусмотренным ручным насосом, который выступает в роли основного элемента конструкции.

Вот несколько интересных вариантов прессов для гаражей от «самоделкиных»:

Вариант из подручных материалов

Рельсы тоже пригодятся

Готовая покупная модель

Удобный самодельный пресс

Пресс своими руками из домкрата: чертежи и варианты изготовления

Создать самодельный пресс из домкрата можно двумя способами:

зафиксировать устройство на основании станины, чтобы осуществлять давление вверх;
установка домкрата ближе к верху станины для давления вниз.

Вот несколько полезных чертежей для создания собственного домашнего пресса:

Простой вариант конструкции с размерами

С описанием элементов

Подробный чертеж будущего пресса

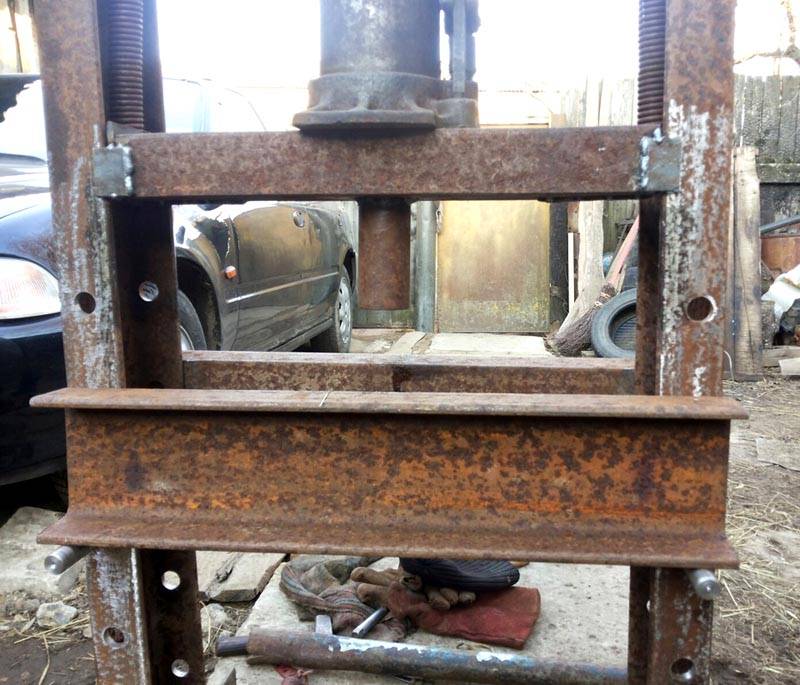

Пример готового устройства

Чтобы правильно подобрать модель и габариты будущего пресса, необходимо учитывать несколько моментов, связанных с самим домкратом:

его габариты;
величину рабочего хода штока;
толщину стола;
высоту заготовок для прессовки.

Сборка горелки

Последовательность сборки:

Начинать можно с рукоятки. Она может быть от ненужного паяльника. Тогда с помощью клея или другим способом к ней прикрепляется трубка (лучше резиновая) для подвода газа.

Можно изготовить и деревянную ручку, просверлив в заготовке отверстие, диаметр которого равный диаметру подготовленной трубки.

Трубку закрепляют силиконом, возможно эпоксидной смолой. Ручке для удобной работы придается необходимая форма.

Устройство форсунки. Она нужна для подачи топлива. Это металлическая трубка с очень маленьким отверстием, примерно 0,1 мм. Ее можно сделать при помощи молотка и тисков.

По кругу, равномерно и одинаково интенсивно постукивая по краю трубочки сформировать данное отверстие. Зашлифовать наждачной мелкозернистой бумагой.

Сборка корпуса. Он состоит из двух стальных трубок (деталей): сам корпус (примерно 2 см.) и вмонтированный в него рассекатель. Для свободного циркулирования воздуха, в рассекателе делается 5-6 отверстий небольшого диаметра.

Рассекатель устанавливается на трубку так, чтобы его край незначительно располагался впереди форсунки.

Регулирующий кран потока топлива устанавливать лучше вблизи ручки, для удобного использования.

Если длина огня, при работе горелки, 40-50 мм., значит она собрана правильно.

Устройство пропановой горелки

Перед тем, как приступать к самостоятельному изготовлению газовой горелки стоит разобраться с ее конструктивными особенностями и принципом работы.

Как правило, пропановая горелка состоит из следующих элементов:

корпус;
рукоятка;
распределительное сопло;
газовый шланг;
газовая трубка;
баллон с пропаном;
редуктор;
хомуты для крепления.

Это основные элементы, которые будут присутствовать в самодельном устройстве. Но в зависимости от выбранной модификации конструкция может немного меняться

Для открытия/закрытия подачи газа используется запорный кран. Он находится за основным вентилем. Регулировка интенсивности пламени выполняется при помощи рабочего крана.

На один конец газового шланга, по которому происходит подача газа, крепится специальная насадка, на конце которой расположен ниппель. Ниппель вместе с газовой трубкой помещаются в металлический стакан, где собственно и происходит создание горючей смеси.

Далее горючая смесь через сопло под давлением поступает в область сгорания. Для поддержания равномерного процесса горения в сопле специально предусмотрены отверстия.

Можно обустроить кузнечный горн и на жидком топливе, используя в качестве последнего отработку, солярку или мазут.

Сложность заключается в подаче нужного количества топлива в камеру сгорания.

Собирая такую печь, монтируют бак для горючего и систему его подачи в очаг — форсунку. Главная проблема заключается в том, чтобы топливо распрыскивалось в мелкую пыль, тогда система будет эффективной.

Некоторые специалисты рекомендуют для этого использовать топливный тракторный насос.

Для более высокой температуры потребуется обустроить и подачу воздуха. Лучше всего использовать электрический вентилятор.

Однако кузнечная печь на жидком топливе довольно сложная в обслуживании и сборке. Намного проще собрать газовый аналог, да и топливо обойдется намного дешевле, а потребуется его меньше. Но некоторые мастера собирают такие печи и используют для своей кузни.

Конечно, при запланированном производстве более массивных изделий лучше всего делать стационарный кирпичный горн с мощным поддувалом и вытяжкой.

Также немаловажным моментом будет выбор топлива. Газ более дешевый и простой вариант, уголь (древесный или каменный) несколько сложнее в использовании и его нужно большее количество в пересчете на массу заготовки. Что выбрать — зависит от Вашего предпочтения и доступа к запасам горючего.

Для того, чтобы принять участие в обсуждении данного материала, перейдите к комментариям этой статьи. Оставьте свои замечания, подкрепленные опытом сборки и использования различных конструкций кузнечных горнов.

Кузнечный горн из газового баллона – это незаменимый помощник в вашей мастерской. Такой горн дает возможность раскалить до красна металл, ковать ножи, топоры, заниматься художественной ковкой и создавать оригинальные предметы под заказ.

Вверху баллона сделано отверстие со вваренным сгоном небольшого размера, который позволяет устанавливать сопло газовой горелки. Для питания использован обычный газовый баллон с пропаном. Температура внутри в горне может быть выше 1000°C – это оптимальный показатель, при котором металл накаляется до красна.

Всё крафтовое оружие Геншин Импакт

По мере прохождения сюжета мы получаем рецепты на оружие, которое можно изготовить из ресурсов, что встречаются в открытом мире. Всё крафтовое оружие полностью бесплатно. Среди него оружия попадаются сильные экземпляры, которые позволяют комфортно играть и не вкладываться в оружейные баннеры.

Деревянный клинок

Как можно увидеть, каждый крупный регион Тейвата имеет свою серию, которая включает все пять типов оружия, существующие в игре. Для того, чтобы получить рецепты на оружие каждого региона, нужно проходить сюжетную линию и побочные квесты. Без сюжетки, к сожалению, рецептов вам не видать. Зато будет чем заняться в игре.

Самодельные газовые горелки

Основными компонентами изготовления мощных газовых горелок являются промышленные вентили. Они могут быть новыми, однако для самодельного устройства достаточно использовать бывшие в употреблении при отсутствии утечки газа. Предназначены они для работы в паре с 50-литровым газовым баллоном на пропане, имеющим угловой вентиль и редуктор.

Горелка с вентилем ВК-74

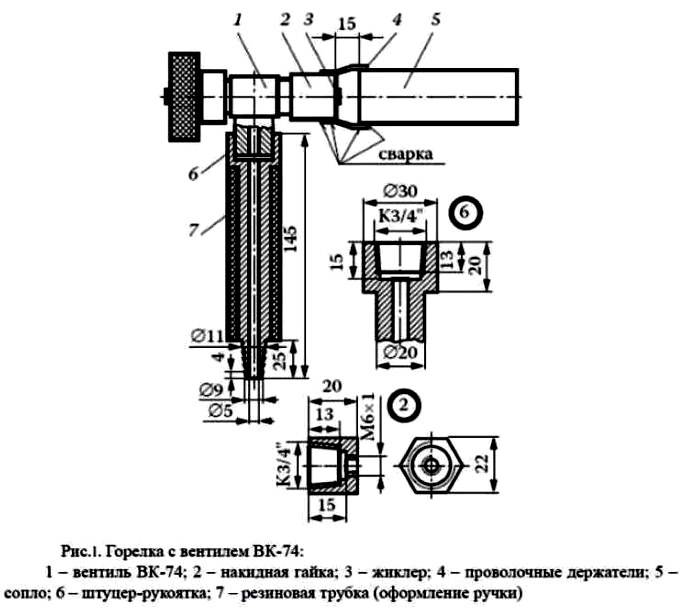

Устройство данной горелки изображено на рис. 1. За основу принят вентиль кислородного баллона ВК-74.К выходному концу устанавливается выточенная на токарном станке штуцер-рукоятка, к рифленой части которой подключается шланг от баллона. На часть вентиля с конической резьбой К3/4˝ , которой он соединялся с газовым баллоном, накручивается колпачок с подготовленным отверстием с резьбой для жиклера. Можно использовать готовый вариант паяльной лампы или газовой плиты.

Сопло изготовлено из отрезка стальной трубы 1/4˝ длиной 100 мм и приварено к колпачку на двух отрезках проволоки ∅5 мм. Между колпачком и соплом следует оставить расстояние 15 мм для поступления воздуха в зону горения. Подгибом проволочных держателей регулируют положение сопла, чтобы добиться центрового положения пламени.

Последовательность действий для розжига горелки:

Откройте вентиль баллона;
Поднесите зажженную спичку к соплу и медленно открывайте вентиль горелки;
Контролируйте зажигание газа;
Регулируйте пламя вентилем горелки

Самодельная газовая горелка данной конструкции имеет один недостаток, связанный с особенностью расположения вентиля. Поток газа направлен в противоположную сторону нормальному положению. Сальниковые уплотнители испытывают постоянное давление газа( вт.ч. при закрытом вентиле), поэтому необходимо постоянно следить за герметичностью уплотнителей.

Горелка, переделанная из ацетиленового газореза

Если у вас есть ацетиленовый резак с неисправным краником подачи кислорода, не спешите его выбрасывать. Он также сгодится для изготовления горелки(рис 2.). Переделки требует смесительная камера ,содержимое которой нужно удалить для снижения веса. Потребуется удалить кислородный ствол и кран. Образовавшееся отверстие запаять твердым припоем. Шланг, идущий от редуктора газового баллона, присоединить к штуцеру с левой резьбой М16 × 1,5.

Накидной гайкой на смесительной камере закрепить самодельный наконечник, согнутый под 45°, чтобы было удобнее работать с горелкой. На резьбу наконечника навернуть фланец с приваренным к нему соплом.

Одним из вариантов исполнения такой горелки является использование колпачка с резьбой М22 × 1,5. Конструкция сопла здесь аналогична соплу вышеописанной горелки. Самодельная газовая горелка готова к работе.

Газовая мини горелка

Мини газовые горелки больше подходят для работы с мелкими деталями. За основу мини горелки берется игла для накачивания мячей. В ней необходимо сделать пропил, чуть дальше середины иглы.Некоторые иглы уже имеют подобное отверстие, что значительно ускоряет процесс работы. Далее нужно взять иглу для шприца, и согнуть ее примерно на 45 градусов посередине.

Конструкция мини газовой горелки

Заостренный конец иглы для шприца лучше всего заточить, чтобы он был прямым. После этого ее нужно вставить в иглу для мяча таким образом, чтобы один ее конец выходил через отверстие, а второй выступал из большой иглы на несколько мм. Получившуюся мини конструкцию следует зафиксировать с помощью припайки. После этого к основаниям двух игл необходимо присоединить капельницы. Зажимы – регуляторы капельниц нужно сдвинуть как можно ближе к иглам. В получившейся горелке они будут выполнять роль регуляторов подачи газа и воздуха. Их тоже нужно скрепить между собой, и делать это лучше всего с помощью термопистолета. Остается лишь подключить к готовому устройству источник сжатого газа, горелка готова к использованию. Такая самодельная газовая горелка может нагревать предметы до 1000 градусов

Работать с ней следует осторожно, соблюдая технику безопасности

Основные этапы

Сделать горелку или мини-горелку нетрудно по чертежам, как уже отмечалось, без самопроизвольного изменения параметров.

Корпус

Корпус, как правило, стальной. Для его изготовления подойдет латунный прут с шириной в 2 см. Из того же прута можно сделать рассекатель. Затем проделывается несколько отверстий, которые помогут сформировать циркуляцию кислорода в аппарате. Огонь, как известно, не существует без кислорода.

Таких отверстий должно быть 4: каждое около 1 мм в диаметре. Их проделывают в стержне рассекателя горелки. Дальнейший шаг – запрессование рассекателя в корпусе прибора. Внутренний фланец устанавливается с зазором в 0,5 см.

Эта щель впоследствии будет тормозить тот мощный поток газа, который подходит к запальнику.

Форсунка

Эта часть прибора обеспечивает подачу топлива из баллона наружу. Делают ее из металлического прута. В данный момент мастеру понадобится двухмиллиметровое сверло, чтобы в форсунке образовать глухое отверстие. А для перемычки потребуется четырехмиллиметровое сверло.

Затем на конец трубки приспосабливается шланг от редуктора, сделанный из тканевого или резинового специального материала. Закрепление же осуществляется хомутом путем применения обычной отвертки.

Сборка

Когда механизм точно закреплен верно, следует выставить в баллоне нужное давление, из него подать газ. Из шланга воздух после этого становится целиком вытесненным. Длина огня, если все детали расположены правильно, будет 40-50 мм.

Есть и другой изготовления и сборки горелки, в данном случае – миниатюрной. Это устройство удобно тем, что его легче сделать самому, и держать его в руках можно без страха обжечься.

То есть для тех, кто сомневается в своих силах относительно более сложного изготовления, и подходит этот вариант.

Что нужно для изготовления и сборки мини-горелки:

старая, вышедшая из строя газовая горелка;
тонкая медная трубка (10 мм);
медная проволока;
игла со шприца;
болт No 8.

А выполняется все так.

Сначала подготавливается трубка для горелки (используется напильник).
Форсунка выполняется из медицинского шприца.
Трубка соединяется с проволокой.
Соединяются 2 куска медной трубки.
Вставляется регулировочный болт.
Тестируется регулировка устройства.
Выполняется штатив для горелки.
Осталось проверить работоспособность прибора.

Из металлической трубы, из рукоятки от паяльной лампы и баллончика делают приборы на природном газе. Самодельный прибор подойдет для пайки меди, для ремонтных кровельных работ, для опаливания нужных деталей конструкций.

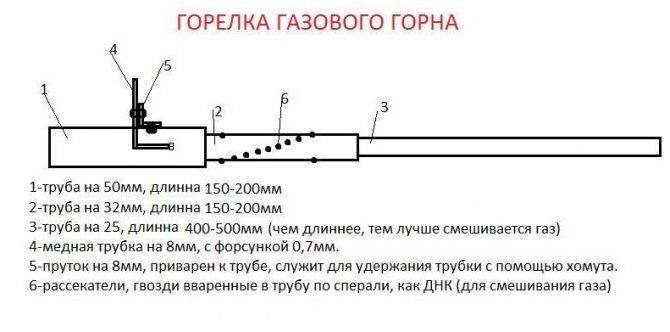

Горелка для газового горна своими руками
