Как соединить радиаторы отопления: инструкции и схемы монтажа

Что нужно для эффективной работы батарей?

Эффективная система отопления способна сэкономить средства на оплату топлива. Поэтому, занимаясь ее проектированием, следует взвешенно принимать решения. Ведь иногда совет соседа по даче или знакомого, рекомендующего такую систему как у него, совсем не подходит.

Бывает, что нет времени самому заниматься этими вопросами. В таком случае лучше обратиться к профессионалам, работающим в этой сфере от 5-ти лет и имеющим благодарные отзывы.

Шаг 1: Независимо от типа прибора отопления, установка его включает ряд аналогичных этапов. Сначала выполняется разметка стены и установка кронштейнов под радиатор.

Шаг 2: Перед креплением радиатора необходимо проверить правильность его установки строительным уровнем. При необходимости лучше перенести кронштейн до подключения.

Шаг 3: Если нет претензий к расположению прибора отопления, производится подсоединение его патрубка к трубе подачи.

Шаг 4: Затем проводится подключение к трубе, отводящей остывший теплоноситель из радиатора к котлу отопления.

Решив самостоятельно заниматься установкой новых батарей или заменой радиаторов отопления, нужно учитывать, что на их эффективность прямое влияние оказывают следующие показатели:

• размер и тепловая мощность отопительных приборов;
• место их расположения в комнате;
• способ подключения.

Выбор отопительных приборов поражает воображение неискушенного потребителя. Среди предложений настенные батареи из различных материалов, напольные и плинтусные конвекторы. Все они имеют различную форму, размер, уровень теплоотдачи, тип подключения. Эти характеристики нужно учитывать при монтаже отопительных приборов в систему.

Среди моделей отопительных приборов, представленных на рынке, лучше выбирать, ориентируясь на материал и тепловую мощность, указанную производителем

Для каждого помещения количество радиаторов и их размер будет отличаться. Все зависит от площади комнаты, уровня утепления внешних стен здания, схемы подключения, тепловой мощности, указанной производителем в паспорте изделия.

Места расположения батарей – под окном, между окнами, расположенными на довольно длинном расстоянии друг от друга, вдоль глухой стены или в углу комнаты, в прихожей, кладовой, ванной, в подъездах многоквартирных домов.

В зависимости от места и способа монтажа отопительного прибора, будут разные теплопотери. Самый неудачный вариант – радиатор полностью закрытый экраном

Между стеной и отопительным прибором рекомендуется установить теплоотражающий экран. Его можно изготовить своими руками, использовав для этого один из материалов, отражающих тепло – пенофол, изоспан или другой фольгированный аналог.

Также следует придерживаться таких основных правил монтажа батареи под окном:

• все радиаторы в одной комнате располагаются на одном уровне;
• ребра конвекторов в вертикальном положении;
• центр отопительного оборудования совпадает с центром окна или находится на 2 см правее (левее);
• длина батареи не менее 75% от длины самого окна;
• расстояние до подоконника не менее 5 см, до пола – не меньше, чем 6 см. Оптимальное расстояние – 10-12 см.

От правильного подключения радиаторов к системе отопления в доме зависит уровень теплоотдачи приборов и потери тепла.

Выдержав основные нормы по размещению радиаторов, можно максимально предотвратить проникновение холода в помещение через окно

Бывает, что хозяин жилища руководствуется советами товарища, но результат получается совсем не такой, как ожидалось. Все сделано как у него, да только батареи не хотят греть.

Значит, выбранная схема подключения не подошла конкретно для этого дома, не были учтены площадь помещений, тепловая мощность отопительных приборов или были допущены досадные ошибки при монтаже.

Варианты подключения радиаторов

Чтобы знать, как правильно подключить батарею отопления, нужно учесть, что помимо типов разводки трубопровода существует несколько схем подключения батарей к отопительной системе. К ним относятся следующие варианты подключения радиаторов отопления в частном доме:

В этом случае подключение отводящей и подающей трубы производится с одной стороны радиатора. Такой способ подключения позволяет достичь равномерного прогрева каждой секции при минимальных затратах на оборудование и небольшой объем теплоносителя. Чаще всего используется в многоэтажных домах, с большим количеством радиаторов.

Полезная информация: Если батарея, подключенная к системе отопления по односторонней схеме, имеет большое количество секций, эффективность ее теплоотдачи значительно снизится из-за слабого прогрева ее отдаленных секций. Лучше следить за тем, чтобы число секций не превышало 12 шт. или использовать другой способ подключения.

Используется при подсоединении к системе отопительных приборов с большим количеством секций. В данном случае подводящая труба так же, как и при предыдущем варианте подключения, находится сверху, а обратка – снизу, но располагаются они с противоположных сторон радиатора. Таким образом, достигается прогрев максимальной площади батареи, что повышает теплоотдачу и улучшает эффективность обогрева помещения.

Эта схема подключения, иначе называемая «ленинградкой», используется в системах со скрытым трубопроводом, проложенным под полом. При этом подключение подводящей и отводящей труб производится к нижним патрубкам секций, расположенных на противоположных концах батареи.

Недостатком данной схемы являются теплопотери, достигающие 12-14 %, компенсировать которые позволяет установка воздушных клапанов, предназначенных для удаления воздуха из системы и повышения мощности батареи.

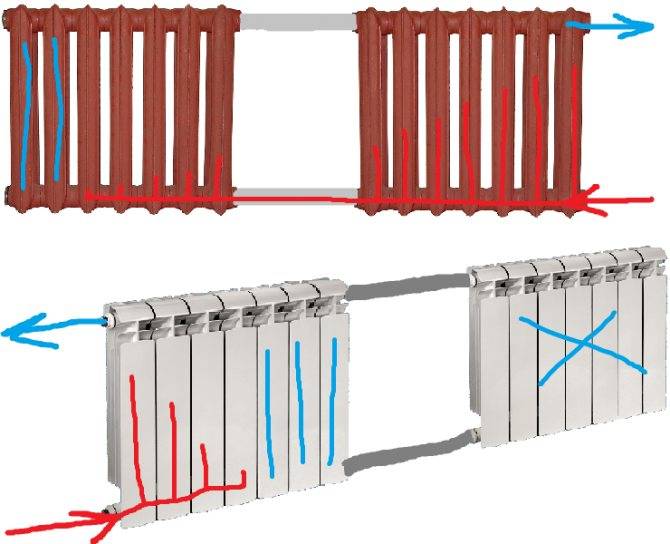

Теплопотери зависят от выбора способа подключения радиатора

Для быстрого демонтажа и ремонта радиатора его отводящая и подводящая трубы комплектуются специальными кранами. Для регулировки мощности он снабжается терморегулирующим устройством, которое устанавливается на подводящей трубе.

Какими обладают алюминиевые радиаторы отопления техническими характеристиками. вы можете узнать из отдельной статьи. В ней вы также найдете перечень популярных фирм-производителей.

А о том, что собой представляет расширительный бачок для отопления закрытого типа. читайте в другой статье. Расчет объема, установка.

Советы по выбору проточного водонагревателя на кран есть здесь. Устройство, популярные модели.

Как правило, монтаж отопительной системы и установка радиаторов отопления производится приглашенными специалистами. Однако, используя перечисленные способы подключения радиаторов отопления в частном доме, это можно сделать самостоятельно, строго соблюдая технологическую последовательность этого процесса.

Если выполнить эти работы точно и грамотно, обеспечив герметичность всех соединений в системе, с ней не возникнет никаких проблем при эксплуатации, а расходы на монтаж будут минимальными.

На фото пример диагонального способа установки радиатора в загородном доме

Порядок действий при этом будет следующим:

• Демонтируем старый радиатор (при необходимости), предварительно перекрыв отопительную магистраль.
• Производим разметку места установки. Фиксация радиаторов производится на кронштейны, которые нужно прикрепить к стенам, с учетом нормативных требований, описанных ранее. Это нужно учитывать при разметке.
• Крепим кронштейны.
• Собираем батарею. Для этого на имеющиеся в ней монтажные отверстия устанавливаем переходники (идут в комплекте с прибором).

Внимание: Обычно два переходника имеют левую резьбу, и два – правую!

• Для заглушки неиспользуемых коллекторов используем краны Маевского и запорные колпачки. Для герметизации соединений используем сантехнический лен, наматывая его на левую резьбу против часовой стрелки, на правую – по часовой.
• Прикручиваем краны шарового типа к местам соединения с трубопроводом.
• Вешаем радиатор на место и соединяем его с трубопроводом с обязательной герметизацией соединений.
• Производим опрессовку и пробный пуск воды.

Таким образом, перед тем, как подключить батарею отопления в частном доме, необходимо определиться с типом разводки в системе и схемой ее подключения. Монтажные работы при этом можно выполнить и самостоятельно, учитывая установленные нормы и технологию процесса.

Как проводится установка батарей отопления в частном доме видео продемонстрирует вам наглядно.

Процесс подключения радиатора отопления по диагональной схеме

Для того чтобы реализовать все преимущества диагонального подключения радиаторов, необходимо корректным образом осуществить процесс монтажа. Чтобы это сделать, нужно понимать, какие следует иметь инструменты, как правильно наносить разметку и каким образом происходит установка тех или иных элементов.

Фото 1. Схема подключения радиаторов отопления диагональным способом. Красным цветом обозначена подача горячей воды, синим — слив холодной.

Необходимые инструменты

Набор необходимых элементов для диагонального монтажа радиаторов:

• несколько кронштейнов для установки устройства;
• переходные гайки;
• нужное количество заглушек;
• воздухоотводчик (кран Маевского);
• быстроразъемные соединения по типу «американок»;
• запорные краны.

Все вышеперечисленные детали можно приобрести либо в комплекте, либо отдельно. Для работы с этими изделиями нужны следующие инструменты:

• труборезы;
• калибровка;
• пресс-клещи;
• накидные и разводные гаечные ключи;
• трубогибы.

В случае, когда трубы и радиаторы выполнены из различных материалов, могут понадобиться переходники и специальные технические средства для их присоединения.

Нанесение разметки

Для того чтобы корректным образом осуществить монтаж батареи, необходимо следовать определенным нормам и правилам.

Далеко не всегда удается в процессе работы о них вспомнить.

Именно поэтому предварительно следует нанести на стену соответствующую разметку, по которой будут производиться действия.

В этом плане специалисты выделяют следующие три важных пункта:

1. Расстояние от нижней части подоконника до верхней грани батареи должно быть от 5 до 10 сантиметров. Это нужно для того, чтобы дать возможность нагретому воздуху нормальным образом циркулировать по комнате. Данное размещение радиатора влияет на уровень теплоотдачи.
2. Между напольным покрытием и нижней частью батареи должно быть не менее 8—12 сантиметров. Это условие связано с конвекционными потоками нагретого воздуха.
3. Последнее правило касается зазора между радиаторными секциями и непосредственно самой стеной. В норме он должен варьироваться от 2 до 5 сантиметров.

Внимание! В соответствии со всеми вышеперечисленными нормами необходимо при помощи обычного карандаша сделать пометки на стене. Это существенно поможет упростить работу и предотвратить риск возможных ошибок

Кран Маевского

Такой обязательный элемент системы отопления, как кран Маевского представляет собой специальное изделие, использующееся для отвода воздушных пробок из сети отопления. Его открытие происходит ключом либо отверткой.

Фото 2. Кран Маевского, установленный на чугунной батарее. Позволяет спустить лишний воздух из системы отопления.

Накопленный воздух в батареях способен не только парализовать циркуляцию горячей воды, но и запустить процесс коррозии. Ввиду того что изделие предназначено для отвода воздушных масс из радиаторов, его устанавливают преимущественно в местах, где чаще всего возникает эта проблема. Для этого достаточно всего лишь открутить боковую заглушку секции, после чего вкрутить кран на ее место.

Установка «американок»

В патрубки, к которым присоединяются трубопроводы подачи и отвода воды, необходимо обязательно присоединить специальные металлические муфты. Чаще всего их называют «американками».

Для того чтобы их установить, нужно использовать специальный ключ. Он вставляется в просвет крана Маевского, после чего сверху надевается «американка». Главное — правильным образом подобрать ключ, так как он может быть различных диаметров и конфигураций. В некоторых случаях могут использоваться обычные разводные ключи и пассатижи.

Привинчивание вентилей

В итоге на пайке «американок» присоединяются отсекающие вентили. На каждый патрубок необходимо установить один элемент.

Это в случае чего позволит отсечь конкретный радиатор от общей системы отопления. При этом вся сеть обогрева помещения останется работать в штатном режиме.

Установка вентилей также происходит посредством привинчивания. Оно делается между радиатором и специальной перемычкой, которая отводит воду с нижней трубы в верхнюю, если кран перекрыт.

Монтаж радиатора

Установка радиаторов по диагональной схеме является довольно простой и быстрой. Она имеет небольшие особенности, отличающие ее от других методик монтажа. Главное помнить, что в городских квартирах данный способ применяется крайне редко, так как он преимущественно предназначен для частного сектора и отдельно стоящих домов.

Плюсы и минусы последовательного подключения батарей

Плюсы последовательного подключения:

• низкая стоимость расходного материала;
• допускается использование любых видов радиаторов;
• при необходимости трубопровод ;
• охват приборами отопления всего периметра комнаты;
• лёгкий монтаж;
• небольшое количество расходуемого материала.

Минусы:

• сложное проектирование процесса;
• высокий коэффициент потерь тепла: из-за характерной вытянутости такой магистрали теплоноситель к концу охлаждается;
• при отсутствии циркуляционного насоса возникают застои перемещаемой по радиаторам жидкости и снижение эффективности работы системы в целом;
• при отсутствии терморегуляторов на батареях — отсутствие контроля над подачей тепла.

Испытательные работы

Как правило, при каждом ремонте или демонтаже (установке) радиаторов, они должны пройти тестирование на качество проделанной работы и целостность системы. Для этого места соединения батареи с трубопроводом плотно закручиваются трубным ключом, и система тщательно проверяется на наличие дефектов, после чего можно пускать теплоноситель.

Первичная проверка проводится под небольшим напором, чтобы проследить, не проявится ли где-то течь. Если будет обнаружен дефект, то теплоноситель отключается, и проводятся работы по его устранению.

При следующей попытке вода в систему подается под обычным напором и остается в ней на пару-тройку часов. Когда они пройдут, нужно проверить все места соединений на герметичность.

Без специальных навыков иногда демонтаж и наращивание новых секций трудно правильно произвести с первого раза, поэтому этап проверки качества сделанной работы игнорировать нельзя. В целом, при наличии всех инструментов и выполнении последовательности работ, можно даже соединить два алюминиевых радиатора между собой своими руками.

Нередко жильцы домов и квартир сталкиваются с одной весьма серьезной проблемой – несмотря на систематическую подачу теплоносителя необходимой температуры, в доме чувствуется недостаток тепла, и пребывание в нем вызывает некоторый дискомфорт. Чтобы решить эту проблему, понадобится нарастить радиатор отопления. В чем заключается такого рода работы? Суть этой процедуры состоит в том, чтобы добавить секций радиатору, благодаря чему будет достигнута комфортная температура в жилище.

Виды подключения приборов к системе отопления

При расчёте мощности, производительности батареи важно учесть не только способ её присоединения, но и тип расположения линий, направленных от источника энергии и к нему. По этому признаку различают три схемы разводки

Однотрубная

Наиболее простая в монтаже, представляет собой одну магистраль, последовательно идущую от одного потребителя к следующему. Её применение позволяет существенно экономить на материалах. С другой стороны она не слишком подходит для систем, в которых реализовано диагональное радиаторное подключение. Отдавая значительную часть тепла первым в цепи приборам, вода доходит до последних почти холодной, что приводит к неравномерному обогреву отдельных помещений.

Двухтрубная

Идеальная схема для перекрёстного присоединения потребителей. Её организация требует прокладки двух линий

1. подающей для движения нагретой рабочей среды от котла
2. обратной для сбора остывшей воды

При этом каждый радиатор подсоединяется к обеим магистралям, что нивелирует проблему неодинакового получения тепла. Собрать такую разводку сложнее, чем однотрубную, однако она окупает себя в ходе эксплуатации.

Лучевая

Как и предыдущая схема предполагает наличие двух линий. Отличие в том, что в неё внедряется новый элемент – коллектор. Он состоит из подающей и обратной гребёнок с отводами для каждого прибора отдельно. Лучевая разводка также хорошо раскрывает плюсы, которые гарантирует диагональное подключение радиаторной батареи, но она требует обустройства максимально сложной, разветвлённой схемы расположения труб. Кроме того, их приходится прокладывать скрыто в полу, стенах, иначе интерьер комнаты будет выглядеть не слишком эстетично.

С другой стороны коллекторная система отопления наиболее проста, комфортна, точна для регулировки каждого прибора индивидуально. Её устройство удобно для отключения отдельного потребителя от общей магистрали.

Методы обвязки

Чтобы смонтировать обвязку батареи в частном доме или городской квартире, потребуются:

• запорная арматура, в качестве которой чаще всего используются простейшие шаровые краны;
• заглушки для перекрытия оставшихся каналов;
• краны Маевского, позволяющие спустить воздух из системы при сезонном запуске оборудования;

Устройство для удаления воздуха из системы отопления

герметизирующий материал.

Дополнительно на любой радиатор отопления можно установить:

• манометр, определяющий давление в системе (чаще всего применяется при монтаже оборудования в автономных загородных домах);
• терморегулятор, работающий в ручном или автоматическом режиме. При помощи данного оборудования можно устанавливать определенную температуру любого отдельного радиатора.

Устройство для установки определенного режима работы батареи

Если проводится обвязка полипропиленом, то дополнительно потребуется сварочное оборудование.

Прибор для сварки полипропиленовых труб

Итак, в зависимости от представленных выше факторов обвязка радиатора отопления может быть выполнена по следующим схемам:

• для бокового подключения;
• для диагонального подключения;
• для нижнего подключения.

 Обвязка бокового соединения

При боковом способе подключения и однотрубной системе монтаж обвязки выполняется так:

1. на вводящий и выводящий патрубки устанавливаются шаровые краны, позволяющие перекрыть подачу теплоносителя для выполнения ремонтных или профилактических работ;
2. краны соединяются с тройниками;
3. в оставшиеся отводы тройников вставляется отрез трубы, выполняющий роль байпаса.

  Байпас необходим для автономного перекрытия отдельного радиатора, например, для ремонта, без отключения всей системы отопления.

При боковом соединении с двухтрубной системой работа выполняется в аналогичном порядке. Однако установка байпаса в данной ситуации не требуется.

Схемы обвязки при выборе бокового способа подключения батареи

Обвязка диагонального соединения

Соединение радиатора с трубами при диагональном подключении следующее:

1. входящий патрубок соединяется с отрезом трубы, длиной не более 10 см – 15 см;
2. далее устанавливаются шаровый кран и тройник для присоединения байпаса;
3. выводящий патрубок соединяется с угольником и только после этого присоединяется к отводящему теплоноситель трубопроводу;
4. перед соединением с центральной магистралью устанавливается кран.

При подключении к двухтрубной системе работа выполняется аналогично за исключением байпаса.

Схема обвязки батареи при выборе диагонального способа подключения

Обвязка нижнего соединения

Выполнить обвязку нижнего способа подключения проще всех остальных:

1. к входу и выходу из радиатора присоединяются запорные краны;
2. отводы труб вводятся в центральные магистрали. При необходимости в местах перегиба устанавливаются специальные переходники – уголки или тройники.

Схема обвязки радиатора с нижним способом подключения

Отдельный нюанс есть при обвязке нижнего соединения при подключении к однотрубной системе. В большинстве случаев подключение производится как показано на рисунке, то есть без байпаса, позволяющего автономное отключение отопительного прибора. Но при желании пользования устройство можно установить. Для этого между сгонами входящего и выводящего патрубков устанавливается дополнительный отрез трубы.

Обвязка нижнего соединения с применением байпаса

Подробному описанию видов обвязки батарей в системе отопления посвящено следующее видео.

Таким образом, при правильном выборе способа подключения и корректном монтаже отопительная система будет служить длительное время, равномерно прогревая все помещения.

Виды радиаторов для обвязки

Прежде чем приступать к созданию отопительной системы и перед тем, как соединить батареи отопления, необходимо определить, какие именно типы радиаторов вы хотите использовать. На сегодняшний день существует огромное количество видов батарей. Они могут различаться по:

• материалу;
• принципу, как подсоединить батарею отопления;
• методу крепления к стене.

Сегодня наиболее распространенными являются следующие виды радиаторов:

стальные панельные батареи – являют собой относительно тонкую панель из плоских стальных пластин. Как правильно подключить радиатор отопления такого вида? Радиаторы такого типа подключаются боковым либо нижним способом.

Стальные панельные батареи

секционные радиаторы. Облегченная секционная модель, выполненная из алюминия (существуют также биметаллические радиаторы данного типа). Как правильно соединить батареи отопления в таком случае? Подключать такие батареи можно несколькими секциями или же по одной. Для таких радиаторов лучше всего использовать полипропиленовые трубы, тип подключения – боковое.

Секционные алюминиевые радиаторы

Примечательно, что в последнее время в квартирах с центральным отоплением все чаще устанавливают биметаллические батареи, отказываясь от чугунных. Причина такого изменения вызвана целым рядом причин. Прежде всего, чугунные радиаторы являются более тяжелыми и громоздкими. Кроме того, из-за некачественной воды, используемой в качестве теплоносителя отопительной системы, в таких радиаторах достаточно быстро возникает осадок, появляется песок и ржавчина – а эти факторы в значительной степени способствуют снижению теплоотдачи радиаторов. С биметаллическими радиаторами таких проблем не возникает.

Для частного дома можно выбирать панельные радиаторы. Они могут быть как алюминиевыми, так и стальными – все зависит от желания заказчика.

Главное – соблюдение всех правил при монтаже

Важно помнить – если у вас проложен медный трубопровод, то к нему можно подключать и стальные, и алюминиевые радиаторы. А в случае если трубопровод из обычных труб – разрешено устанавливать только алюминиевые батареи

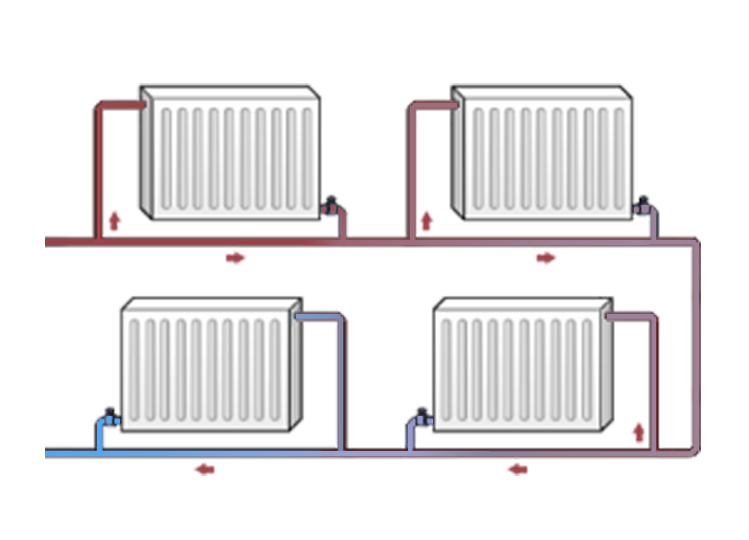

Однотрубная схема отопительных систем

Однотрубная система отопления: вертикальная и горизонтальная разводка.

В однотрубной схеме систем отопления подвод горячего теплоносителя (подача) к радиатору и отвод остывшего (обратка) осуществляется по одной трубе. Все приборы относительно направления движения теплоносителя соединены между собой последовательно. Поэтому температура теплоносителя на входе в каждый последующий радиатор по стояку значительно снижается после снятия тепла с предыдущего радиатора. Соответственно теплоотдача радиаторов с удалением от первого прибора снижается.

Такие схемы используются, в основном, в старых системах центрального теплоснабжения многоэтажных зданий и в автономных системах гравитационного типа (естественная циркуляция теплоносителя) в частных жилых домах. Главным определяющим недостатком однотрубной системы является невозможность независимой регулировки теплоотдачи каждого радиатора в отдельности.

Для устранения этого недостатка возможно использование однотрубной схемы с байпасом (перемычкой между подачей и обраткой), но и в этой схеме первый радиатор будет на ветке всегда самый горячий, а последний самым холодным.

В многоэтажных домах используется вертикальная однотрубная система отопления.

В многоэтажных домах использование такой схемы позволяет экономить на длине и стоимости подводящих сетей. Как правило, отопительная система выполнена в виде вертикальных стояков, проходящих через все этажи здания. Теплоотдача радиаторов рассчитывается при проектировании системы и не может быть отрегулирована с помощью радиаторных вентилей или другой регулирующей арматуры. При современных требованиях к комфортным условиям в помещениях, эта схема подключения приборов водяного обогрева не удовлетворяет требованиям жителей квартир, находящихся на разных этажах, но присоединенных к одному стояку системы отопления. Потребители тепла вынуждены «терпеть» перегрев или недогрев температуры воздуха в переходный осенний и весенний период.

Отопление по однотрубной схеме в частном доме.

В частных домах однотрубная схема используется в гравитационных отопительных сетях, в которых циркуляция горячей воды осуществляется благодаря дифференциалу плотностей нагретого и остывшего теплоносителей. Поэтому такие системы получили название естественных. Главным плюсом этой системы является энергонезависимость. Когда, например, при отсутствии в системе циркуляционного насоса, подключаемого к сетям электроснабжения и, в случае перебоев с энергопитанием, система отопления продолжает функционировать.

Главным недостатком гравитационной однотрубной схемы подключения является неравномерное распределение температуры теплоносителя по радиаторам. Первые радиаторы на ветке будут самые горячие, а по мере удаления от источника тепла температура будет падать. Металлоемкость гравитационных систем всегда выше, чем у принудительных за счет большего диаметра трубопроводов.

Видео о устройстве однотрубной схемы отопления в многоквартирном доме:

Какой теплоноситель выбрать

Чаще всего в системах отопления используется обычная вода, но она приводит к коррозии метала элементов, перекрытию прохода накипью и шламом.

Если потребуется отключение системы в зимний период, воду необходимо сливать из системы. При переходе из жидкой фазы в твердую данное вещество увеличивается в объеме, что приводит к разрушению основных элементов отопительной системы.

Поэтому, при проектировании системы отопления уделяют внимание не только мощности радиаторов, но и виду теплоносителя, который должен быть химически нейтральным и иметь низкую температуру замерзания

Можно ли заливать антифриз в алюминиевые радиаторы?

Жидкости, которые имеют достаточно низкую температуру замерзания, называют антифризами. Такое свойство данные теплоносители приобретают за счет специальных добавок, одновременно служащих в качестве ингибиторов коррозионной активности жидкости, накипи и отложений.

Существуют три основных недостатка, характерных для алюминиевых устройств:

Алюминиевые радиаторы требуют использования специальных составов с целью продления срока их службы.

Отдать предпочтение антифризу можно, но он обладает некоторыми недостатками :

• Удельная теплоемкость на 115% ниже, чем у обычной воды;
• Имеет свойство сильно увеличиваться по объему под воздействием высоких температур;
• Обладает высокой вязкостью, для нормальной циркуляции потребуется подключение насоса;
• Текучесть антифриза превышает на 50% данный показатель обычной воды, сварные швы и прочие соединительные элементы должны быть герметичными.
• Некоторые антифризы пригодны только для отопительных систем ввиду своей токсичности. Их использование для системы горячего водоснабжения исключено.

Способы подключения радиаторов отопления

Теперь можно переходить к основной теме и рассматривать непосредственно подключение радиаторов отопления. Существует три способа, как правильно подключить отопительные батареи.

Способ №1 — боковое подключение

Боковое подключение радиаторов

Самый распространенный вид подключения, когда дело касается системы отопления в городской квартире. В многоквартирных домах трубная развязка сооружается вертикально из квартиры в квартиру по этажам. Поэтому вертикальные контуры подачи и обратки называются стояками.

К ним батареи подключаются сбоку, отсюда и название. Чаще всего подключение проводят по схеме:

1. Подача — в верхний патрубок.
2. Обратка — в нижний.

Хотя это не столь принципиально, если вопрос затрагивает схему с принудительной циркуляцией теплоносителя. Правда, специалисты утверждают, что данная схема была выбрана не зря. Если поменять местами патрубки на батареях, то эффективность и коэффициент полезного действия отопительного прибора снижается на 7%. Это существенный показатель, так что его придется учитывать при включении радиаторов в отопительную систему дома. В системе отопления вообще нет неважных показателей или моментов. Небольшое отклонение от нормы может привести к достаточно серьезным потерям и в тепле, и в топливе, а, соответственно, и в деньгах.

И еще один момент. Если количество секций в батарее РИФАР не превышает 12 штук, то боковое подключение к системе отопления оптимально. Если же количество секций больше, то применяется диагональное подключение, которое еще называют перекрестным.

Способ №2 — диагональное подключение

Диагональное подключение

Специалисты считают, что диагональное подключение является идеальным. Для этого контуры отопления подсоединяются следующим образом:

• Подача — к верхнему патрубку батареи.
• Обратка — к нижнему, но с противоположной стороны прибора.

То есть оба контура соединяются между собой через радиатор по его диагонали. Отсюда и название. Преимущество этого соединения заключается в том, что теплоноситель внутри радиатора распределяется равномерно, за счет чего и происходит отдача тепла по всей площади прибора. Именно таким способом достигается существенная экономия топлива.

Способ №3 — нижнее подключение

Этот способ подсоединить радиаторы РИФАР к системе отопления встречается крайне редко. С нижним подключением много проблем, и особенно это касается равномерного распределения теплоносителя по всем радиаторам. Такой вид используется в однотрубной схеме подключения, где радиаторы установлены последовательно, и теплоноситель движется по цепочке от одного к другому.

Нижнее подключение радиатора

Кстати, схема «Ленинградка» — одна из самых распространенных, если говорить об отоплении одноэтажного дома. По сути, это закольцованная труба, в которую врезаны радиаторы. Подключить их довольно просто — для этого из нижних патрубков отводятся трубы, которые врезаются в сам контур. Получается, что теплоноситель, двигаясь в контуре по замкнутому циклу, поступает в каждый радиатор. Но при этом чем дальше отопительный прибор располагается по направлению движения горячей воды, тем меньше ему достается тепла.

Что делать? Есть два решения данной проблемы:

1. Увеличить количество секций радиаторов, расположенных в дальних от котла комнатах.
2. Установить циркуляционный насос, который создаст внутри отопления небольшое давление. Именно оно позволит равномерно распределить горячую воду по помещениям.

Кстати, циркуляционный насос сразу делает систему энергозависимой. В этом есть свой минус. Все дело в том, что отключение электричества во многих загородных поселках — дело обычное. Так что проблема с нижним подключением остается. Но чтобы движение теплоносителя было эффективным даже при выключенном насосе, необходимо позаботиться об установке байпаса.

Когда лучше менять батареи?

Простая замена труб — это большой ремонт

Мнения специалистов по поводу выбора оптимального для замены или первоначального монтажа системы отопления кардинально разошлись.

Одни считают лучшим временем года для данной процедуры лето, когда трубы свободны от воды и не требуется дополнительный её слив.

Другие специалисты утверждают, что необходимо проводить монтаж компонентов отопления только на рабочей системе, когда теплоноситель внутри – т.е. зимой.

Такая позиция объясняется тем, что обнаружение и устранение протечек возможно сразу же после монтажа.

Итак, если вы выбрали для смены батарей лето, то вам не придется тратить время на отключение воды и спуск стояков. Летом вас встретят пустые батареи и ограничений по времени на установку у вас нет.

Вы можете работать в спокойном темпе и не переживать, что из-за вас без отопления остался целый дом, если замена батарей происходит в многоквартирном доме.

Однако у такого способа есть существенный минус – при подаче воды в систему с началом отопительного периода в случае некачественного соединения элементов обязательно случится протечка. Если вас вдруг не окажется дома, то неизбежно затопление, как собственной квартиры, так и соседей на несколько этажей.

Для осуществления замены батарей в зимнее время вам потребуется вызвать специалиста из теплосетей, который отключит подачу воды в стояк и спустит систему.

После всех проведенных работ специалисты осуществят пуск воды.

В этот момент стоит проверить на герметичность все стыки и соединения. В случае обнаружения протечки стоит немедленно устранить щели, дабы избежать затопления. Как видите, в данном способе шанс неконтролируемого затопления минимален в сравнении с летней заменой радиаторов.
