Опалубка для ленточного фундамента: из чего делать, как правильно поставить из досок, пенополистирола, когда нужно снимать?

Фанера для опалубки бу. Б/у фанера ламинированная

Уменьшение расходов на сооружение железобетонных конструкций – это важнейшая задача современного строительства. Чтобы эффективно ее решить, ООО «Бизнес Лига» предлагает купить или взять в аренду ламинированную фанеру б/у для опалубки. Мы реализуем качественную продукцию, находящуюся в идеальном техническом состоянии.

Фанера для опалубочных конструкций – расходный материал, который специально разработан для использования в монолитно-каркасном строительстве. При заливке железобетонных горизонтальных элементов (перекрытий и ригелей), она настилается в виде палубы на подготовленную систему подпорок, состоящую из балок, телескопических стоек и вильчатых головок. Материал обладает повышенной стойкостью к воздействию влаги и перепадов температур, устойчив к механическому износу и воздействию агрессивных химических реагентов, обладая высокими прочностными характеристиками. Благодаря этому он отличается большим ресурсом эксплуатации и запасом надежности.

Преимущества опалубки из фанеры

Применение опалубки из фанеры своими руками имеет важные преимущества по сравнению с традиционными дощатыми формами. Стоит отметить:

Небольшой вес. Этот параметр облегчает транспортировку, хранение и сборку форм;
Прочность и надежность. При правильно выполненном монтаже с установкой распорок с шагом 0,6-1,0 метра опалубка способна выдерживать высокие нагрузки, не деформируясь;
Гладкость поверхности. Для сборки форм нередко используется ламинированная фанера, имеющая идеально гладкую и глянцевую поверхность. Кроме того, фанерные щиты, в отличие от дощатых, цельные, они не имеют стыков. Это облегчает проведение разборки опалубки после завершения работ и позволяет получить ровную поверхность монолитных конструкций.
Вариативность. Фанерные щиты при необходимости легко подогнать под необходимые размеры.

Практичность. Опалубка, собранная из ламинированных фанерных листов, может выдержать большое количество циклов. Главное, правильно её эксплуатировать и хранить.

Коротко о главном

Для заливки бетонного фундамента чаще всего применяется сборная конструкция из дощатых щитов. При выборе досок для опалубки особые требования предъявляются к таким ее параметрам, как – размеры, сорт, порода древесины, технические характеристики. Перед началом работ необходимо рассчитать, какое количество пиломатериала потребуется. Для этого необходимо определить – суммарную длину всех стенок, высоту и толщину. Перемножение этих величин даст искомое значение объема досок.

Монтаж опалубки включает несколько этапов:

Подготовка.
Установка опорных столбиков.
Сборка щитов.
Соединение щитов в единую конструкцию.
Установка распорок.
Проверка.

Улучшить процедуру подбора необходимых досок и их монтажа помогает следование полезных советам.

Вопрос

Виды фанерной опалубки

В процессе строительства домов применяется опалубка разных видов. Она бывает:

крупно- и мелкощитовой;
блочной;
несъемной и переставной;
скользящей в вертикальной или горизонтальной плоскости.

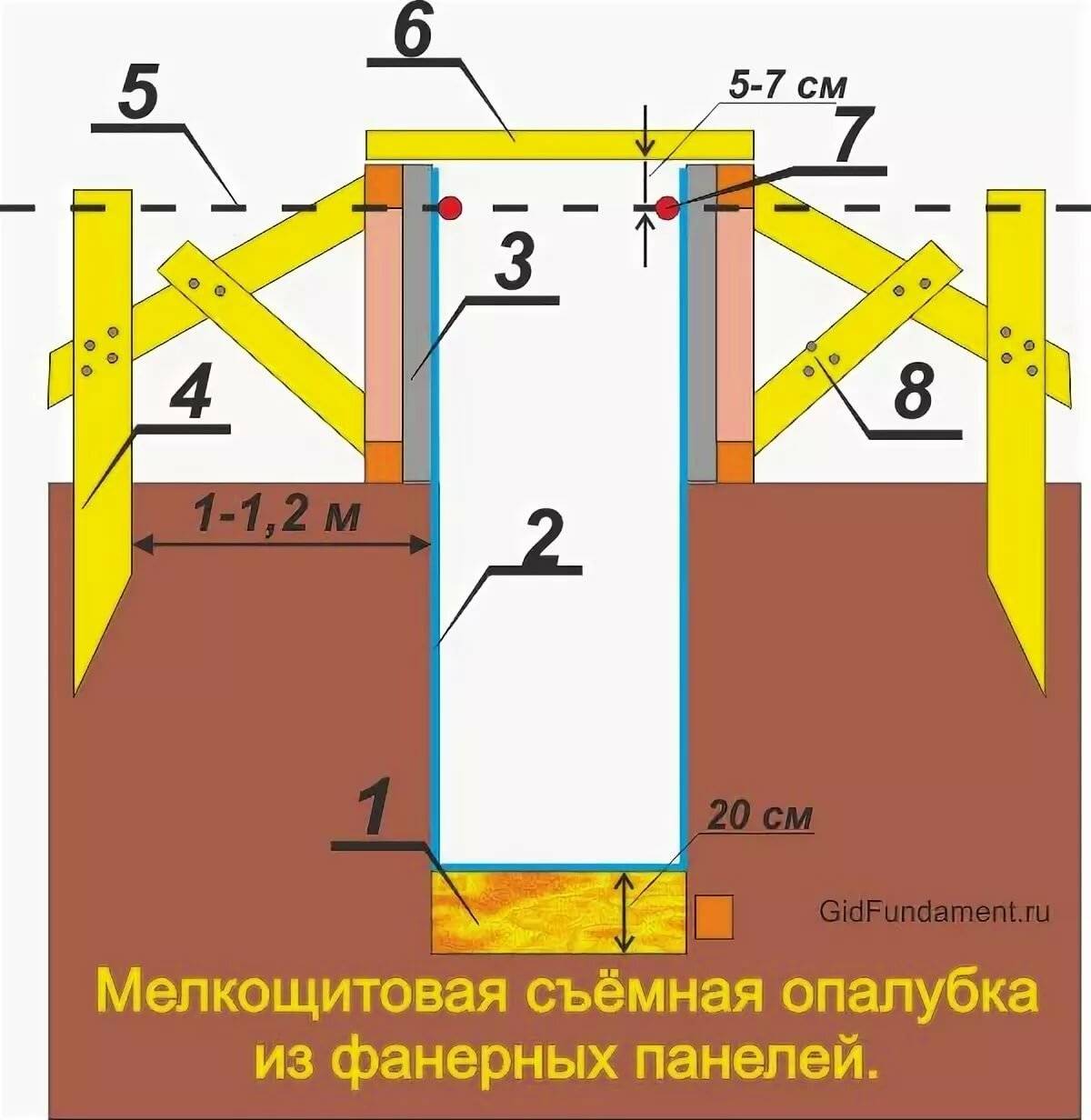

В частном строительстве, как правило, применяются мелкощитовые переставные формы. Это наиболее простой вариант, поэтому собрать из фанеры опалубку своими руками сможет каждый человек, имеющий минимальный строительный опыт.

Для стен

Изготавливается опалубка для стен из листов толщиной 10-12 мм. Но если стены имеют сложную конфигурацию, то могут быть использованы фанерные листы меньшей толщины

Перед выполнением монтажных работ очень важно все точно скрупулёзно рассчитать и измерить

Для получения ровных стен рекомендуется использовать щиты из ламинированной либо хорошо отшлифованной фанеры. Это значительно облегчит последующую отделку

При сборке фанерных конструкций для стен очень важно правильно использовать крепеж. Вбивать гвозди или вкручивать саморезы рекомендуется так, чтобы шляпки оказались с внутренней стороны

Очень важный момент – установка распорок. Устанавливаем их под углом 30-45 градусов, один конец должен упираться в фанерный щит, а вторым – в землю. После сборки следует убедиться, что верхние кромки параллельны. Сделать это можно осень просто, достаточно положить ровный брус на противоположные края.

Для фундамента

Строительство опалубки из фанеры для фундамента своими руками не слишком сильно отличается от монтажа форм для заливки стен. Основным отличием является то, что при заливке фундамента на щиты оказываются более значительные нагрузки, поэтому их нужно изготавливать из фанеры большей толщины.

Кроме того, при устройстве опалубки для фундамента из фанеры нужно устанавливать распорки с более коротким шагом, это позволит исключить изгибание листов, вызванное оказываемыми нагрузками. Соблюдение всех норм для сборки опалубки для фундамента своими руками гарантирует точность заливки бетона.

Для колонн

Фанерная опалубка для колонн может быть собрана в том случае, если планируется постройка корон квадратной или прямоугольной формы

Собирается она из щитов из отшлифованной или ламинированной фанеры, так как очень важно обеспечить максимальную гладкость монолитных поверхностей

Для крепления используются распоры, устанавливаемые под углом с упором в землю. Как правило, фанерные щиты меньше по высоте, чем колонны, поэтому приходится заливать этот архитектурный элемент в несколько этапов. Это является основным недостатком использования фанерных опалубочных систем для колонн.

Монтаж опалубки из фанеры

При монтаже опалубки из фанеры следует много внимания уделить разметке. После того, как разметка будет выполнена, можно приступить к установке фанерных щитов. Их устанавливают параллельно, расстояние между щитами равно толщине отливаемой детали.

Смежные щиты между собой скрепляются стяжками. Верхняя часть двух щитов соединяется хомутами, углы укрепляются досками, закрепленными на саморезы. Затем приступают к установке распорок в верхней и нижней части опалубки с шагом 0,6-1 метр, их назначение – сохранение равного расстояния между параллельными щитами. На последнем этапе с наружной стороны устанавливают укосы. Перед выполнением заливки еще раз проверяют уровень и правильность установки щитов.

Опалубка для фундамента из фанеры: самостоятельная работа

Для любого дома нужен подходящий фундамент. В индивидуальном строительстве наиболее распространены ленточный и свайно-ленточный фундаменты. У многих строителей опалубка из дощатых щитов остается единственным способом изготовления формы для фундамента. Самым большим недостатком конструкции является деформация отдельных досок под давлением бетонной смеси. В продаже появились новые материалы, позволяющие заменить доски и устранить этот недостаток. Одним из них является листовая фанера. Опалубка для фундамента из фанеры может быть изготовлена без особого труда. Она обойдется не намного дороже досок.

Преимущества опалубки из фанеры:

Гладкая и ровная поверхность лучше всего подходит для заливки фундамента.
Влагостойкая фанера сохраняет свои свойства в процессе заливки.
Легко монтируется своими руками.

Опалубку приходится изготавливать своими руками на месте строительства, и этот процесс является составной частью возведения фундамента. При самостоятельной установке опалубки строительная бригада не понадобится, что даст значительную экономию средств.

Материалы для создания несъемной опалубки

Устройство неразборной опалубки выполняется из следующих материалов: дерева, металла, железобетона и пенополистирольных плит.

Из металла

Самый долговечный и надежный вариант, для возведения которого используются листы стали толщиной до 2 мм. К преимуществам конструкции можно отнести следующее:

Основными недостатками конструкции является высокая цена и сложность проведения монтажных работ.

Из железобетона

Дорогостоящий и трудоемкий вариант, для изготовления которого используются железобетонные плиты.

Существенные преимущества конструкции: возможность сокращения расхода бетонной смеси, повышенная прочность и долговечность.

К недостаткам можно отнести: большой вес и габариты плит, необходимость использования специализированного оборудования и дополнительных фиксирующих элементов для монтажа.

Из пенополистирола

Самый надежный и востребованный вариант возведения опалубки. Пенополистирол имеет следующие преимущества:

небольшой вес;
доступность монтажа;
разнообразие форм;
высокие гидро- и теплоизоляционные характеристики.

А вот основным недостатком материала является высокая цена.

Подготовительная работа

Опалубка для фундамента из фанеры устанавливается на подготовленную поверхность. Для этого нужно освободить площадку от кустарника, деревьев, мусора. Снимается почва, которая не может быть грунтом, способным выдержать нагрузку дома. Выравнивается площадка до горизонтального уровня.

Измеряются размеры фундамента по внешним габаритам и по углам забиваются арматурные штыри. Корректировкой по диагоналям уточняют размеры, а затем делают внутреннюю разметку, отступив на ширину фундамента. Затем натягивают леску по верху будущей заливки между штырями, обозначив все габариты. Размечается также место под несущие стены внутри здания.

Демонтаж опалубки

Снимать опалубку можно, когда между щитом и залитой деталью образуется видимая щель, то есть, после застывания бетонного раствора. В процессе демонтажа можно использовать молоток из резины, им рекомендуется слегка простукать формы по периметру. Порядок демонтажа:

снимаются стяжки и распорки;
убирают укосы и снимают хомуты;
снимают фанерные щиты.

Итак, фанерная опалубка – это удобное и практичное решение для частного строительства. Собрать формы из фанеры для заливки фундамента или стен можно самостоятельно. Однако следует помнить, что даже небольшие ошибки, допущенные в процессе монтажа, могут обернуться появлением дефектов на отливаемых конструкциях, которые будет очень сложно устранить.

Какую марку выбрать

Решать, какую фанеру нужно приобрести, необходимо исходя из количества раз предполагаемого использования:

Один раз. Достаточно обычных листов из хвойной породы дерева. Перед использованием можно обработать олифой для более легкой разборки. Некоторые специалисты также советуют пропитывать отработанным маслом. Однако следует помнить, что нефтепродукты оказывают разрушающее действие на цементные изделия, не переусердствуйте с количеством.
Несколько раз. Влагостойкие марки (бакелитовые), можно также защитить пленкой для предотвращения присыхания к фундаменту.
Многоразовое использование. Ламинированное покрытие позволит использовать опалубку неоднократно при возведении других построек, заборов. Можно поделиться с соседом или продать.

Толщина листа 18÷24 мм обеспечит достаточную прочность и приемлемый вес одного пролета.

Демонтаж опалубки

снимаются стяжки и распорки;
убирают укосы и снимают хомуты;
снимают фанерные щиты.

Советы по установке

Набирать конструкцию следует последовательно, без люфта и слабины. Упор не должен быть скользящим. Действующие напряжения при застывании будут достаточно большими. Опалубке необходимо держать геометрию в течение 2 недель, пока бетон наберет крепость.

Самостоятельное изготовление опалубки из фанеры требует бережного обращения с внутренней поверхностью щитов – не бросать на выступающие твердые предметы, не складывать стопкой на излом. Посмотрите видео, как установить опалубку из фанеры.

В зависимости от способа заливки бетонного раствора, динамическая нагрузка колеблется в пределах 400÷800 кгс/м². Самое большое значение у бетононасоса. Исходя из этого, выбирают расстояние между ребрами жесткости и упорами. Отверстия под шпильки сверлят из расчета 3 в линию на длину полного листа. Фрагмент следует стягивать минимум двумя по горизонтали.

Нельзя допускать щели между элементами свыше 0,15 м – щебень в растворе не сможет перекрыть отверстие и воспрепятствовать вытеканию жидкой массы. Зазоры можно герметизировать пленочными материалами, проклеив своими руками со стороны фундамента.

Стяжки по верху опалубки, установленные «с запасом» (слишком густо) препятствуют работе при выравнивании поверхности сырого фундамента.

Возведение стен опалубки начинают, после того, как по периметру будут сделаны траншеи. Именно в них и устанавливают будущие стен опалубки для фундамента, то есть фанерные листы. Избежать смещения фанеры в процессе заливки бетона, помогают распорки. А соединить листы фанеры между собой лучше всего стальными штырьками, установленными в отверстия, в предварительно просверленные в фанере. Стальные штырьки легко вынимаются, когда необходимо разобрать съемную опалубку для фундамента.

Далее, между листовым материалом прокладывается гофрированная трубка из пластика, сделать это надо по ширине фундамента. А чтобы расстояние соответствовало ширине, необходимо дополнительно вбить бруски.

Боковые поверхности фанеры также требуется укрепить. Делают это при помощи реек, в два-три ряда. Штыри соединяются вместе с рейками, в которых также проделывают отверстия не менее 10 мм. Укрепление рейками желательно проводить внизу и вверху. Если опалубка высокая, то одну из реек пускают по центру листов.

Боковые углы скрепляются угловыми скобами. Все работы по креплению проводят с внешней стороны опалубки, чтобы ее внутренние поверхности оставались гладкими.

Важным нюансом является предотвращение налипания смеси с внутренней стороны опалубки. Для этого поверхность стенок покрывают специальным раствором или пленкой. Если планируется утеплить фундамент, то в процессе возведения опалубки, между ее поверхностью и боковыми стенками фундамента прокладывается пенополистирол, который вступает в качестве утеплителя.

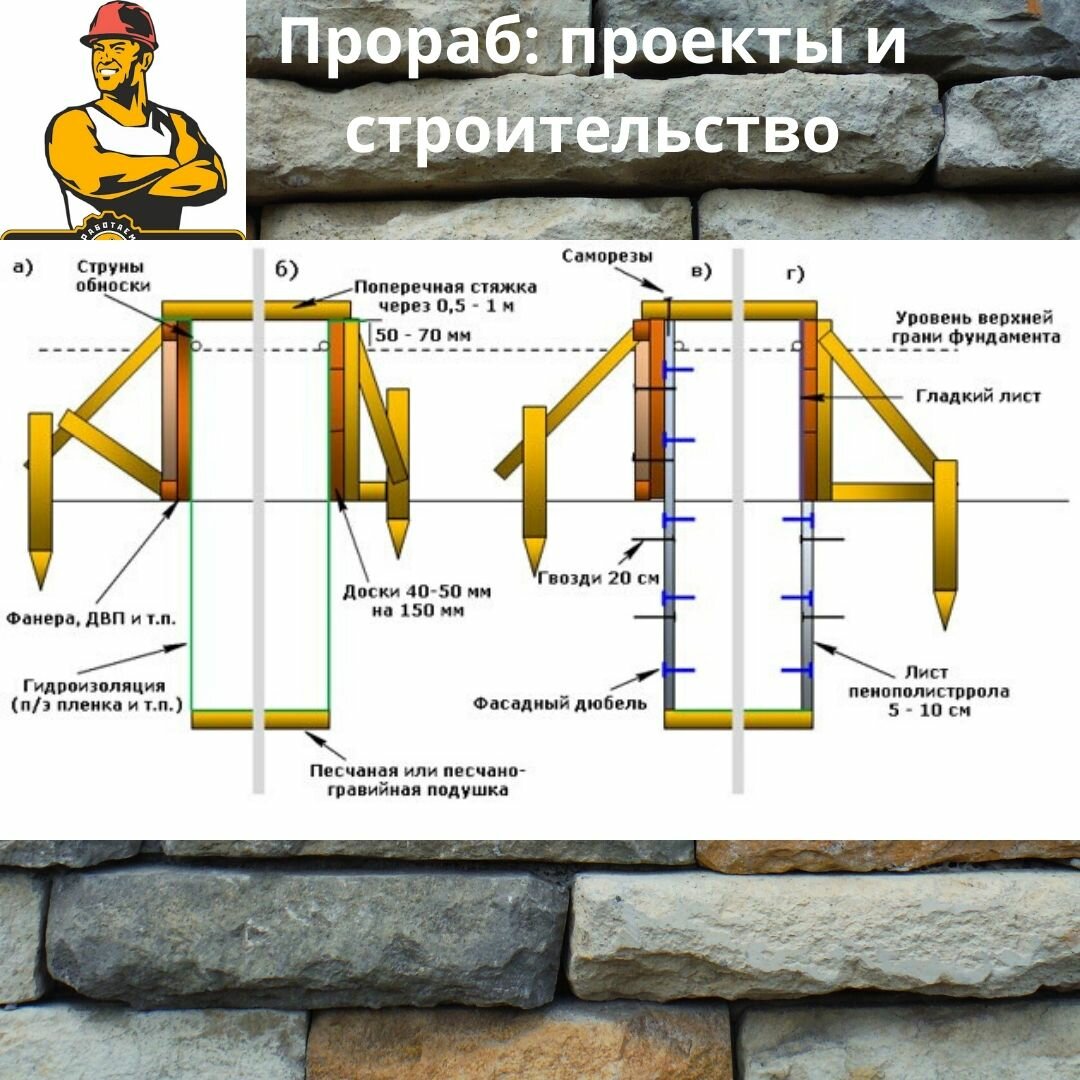

Установка опалубки

На расчетную глубину роются траншеи. Если фундамент будет свайно-ленточным, то следует пробурить скважины по дну траншей. После этого траншеи повторно очищаются и на дно траншеи, и скважин засыпается и утрамбовывается слой песка. Дно траншеи проверяется нивелиром.

Как сделать опалубку из фанеры для фундамента? Опалубку монтируют следующим образом. Фанерные листы располагаются с обеих сторон траншеи, параллельно друг другу, по всему периметру фундамента и прочим местам заливки под несущие стены. От смещения они крепятся распорками, перемычками и раскосами. Между собой листы соединяются стальными шпильками. Для этого в фанере сверлятся отверстия диаметром 10мм. Стенки отверстий следует покрыть олифой для защиты от влаги.

Возведение опалубки из фанеры

Между листами по ширине фундамента вставляется пластиковая гофрированная трубка. Для точного соответствия расстояния между листами по ширине фундамента дополнительно вставляются деревянные бруски.

При последующей разборке конструкции шпильку будет легко вынуть из трубки. Шпилька вставляется в отверстия и скрепляется гайками. Боковые стенки листов укрепляются рейками в 2-3 ряда. В каждой рейке также сверлятся отверстия 10 мм и шпильки крепятся вместе с рейками.

Крепление производится по верху и низу, вдоль листов. Для высокого фундамента следует пропустить еще одну рейку посередине. На боковых углах саморезами крепятся угловые скобы. Все крепления опалубки монтируются с наружной стороны, чтобы все поверхности листов внутри были гладкими. Гвозди забиваются изнутри и загибаются молотком снаружи. Это не дает возможности гвоздям остаться в теле фундамента.

Все щели между листами фанеры заделываются, чтобы не допустить протечек жидкого бетона. Для защиты фанеры от давления бетона на нее надеваются дополнительные хомуты. Кроме того, с наружной стороны опалубки в грунт забиваются колья и сверху стягиваются проволокой. Это нужно сделать, чтобы опалубку не распирало от внутреннего давления.

Съемную фанеру из листов легко устанавливать при создании фундаментов любой конфигурации. Для сложных поверхностей применяют фигурную фанеру. Часто ее используют при отливке лестничных ступеней и создании сложных криволинейных переходов в здании. Влагостойкая фанера для опалубки применяется чаще всего, благодаря легкости, прочности и относительно невысокой цене.

Для предотвращения налипания бетона на внутренние стенки наносят специальный раствор или закрывают их защитной полиэтиленовой пленкой. Фундамент может быть изготовлен утепленным. Для этого между ним и опалубкой размещают листы пенополистирола, которые остаются после заливки и служат утеплителем.

Вопросы и ответы

Сколько там воды в этом дереве?

Влажная сосна содержит 300 литров воды на каждый куб. На каждый 3.5 куба использованной в стенах свежепиленной доски у вас 1 кубометр воды! Я могу ошибаться, но порядок примерно такой.

Когда покупать доску?

Сырую лучше покупать зимой.

Холодно, а значит меньше вероятность что она зацветёт и покроется плесенью при хранении.

Зима — не строительный сезон. Цена ниже. Плюс выше вероятность найти хорошую ровную доску. В сезон её обычно расхватывают профи.

Холодный воздух содержит очень мало влаги. Есть возможность хорошо просушить материал без всяких камер.

Какую доску покупать?

Только 1 и 2й сорт.

Выдержка из СП 31-105-2002 — основного документа для каркасного домостроения

Снип II-25 говорит, что влажность не выше 20-25%.

ГОСТ 8486 говорит, что снижать влажность нужно до 22% и меньше. Если больше, то антисептировать и сушить.

Какой влажности должна быть доска ЕВ при покупке?

Если брать под эту схему и собираетесь строить несколько месяцев, то можно 40% или немного больше. Если в осень и зиму, и рассчитываете собрать каркас за месяц, то только до 30%. Желательно не более 22-24%.

Доска может высохнуть не полностью, но даже так лучше чем собирать сразу из ЕВ. Между просветами в 5 и более миллиметров и в 0.5 мм большая разница.

Какой влагомер покупать?

Собрались строить каркасник — влагомер обязателен. Строители порекомендовали влагомеры игольчатые: влагомер KWB, влагомер CEM DT-125H, влагомер контактный 125 В ADA ZHM.

Это самый популярный вариант на Али https://aliexpress.ru/item/32915390795.html

Правильное название влагомера — гигрометр.

Эта штука обязательна для не опытного строителя. Сколько бы она не стоила помните — с помощью этого устройства вы экономите 150-200 тысяч рублей.

И для желающих строить из сухой доски он тоже необходим. Чтобы не продали «почти сухую» под видом сухой.

Как правильно мерить влажность древесины?

Измерять нужно строго по длинной стороне доски. С торца нельзя, так как торцы высыхают на порядок быстрее. С торца влагомер может показать, что доска сухая, а если измерить вдоль доски, она окажется влажной.

Когда сухая не строганная доска хуже влажной?

Вам могут предложить доску высушенную в камере, но не строганную. Проходите мимо. Такая доска хуже чем обрезная сырая доска естественной влажности. Вот слова строителя:

Что нужно для сушки леса на участке?

На лесопилке нужно набрать реек для проставок между слоями досок. Шаг проставок очень важен. Укладываются под каждый ряд.
Так же на местной доске объявлений нужно найти поддоны. На один слой минимум.

На какую высоту поднимать лес?

Чем выше поднимете лес, тем лучше будет циркуляция воздуха. Минимум 10см. Кто-то поднимает основание до 1 метра. Говорят, так дерево будет гораздо лучше проветриваться и сохнуть будет быстрее.

Надо ли сверху прижимать?

Да. Прижимайте дополнительно чем угодно: шпалами, блоками, клиньями. Иначе верхние ряды будут «бананами» и «саблями». Такие доски можно использовать в качестве коротышей.

Будет ли сохнуть лес при большой влажности и дожде?

Будет, но дольше. Если защитить от осадков. И если даже доска ЕВ промокла под дождём, за пару дней высыхает и теряет дальше влажность.

У кого нельзя покупать лес?

Ни на рынке, ни на пилораме покупать лес нельзя. Только у специализированных продавцов. У них и зимой и летом качество материала на уровне.

Если что-то пропустили или возникли вопросы, то вот подробный ролик на тему покупки леса:

Цитата автора ролика: Я глубоко убеждён, что досушенный до 22% и ниже лес, при этом обязательно антисептированный, ничем не уступит лесу камерной сушки. Погрешность в геометрии допустима при строительстве каркасника и с лихвой компенсирует цену леса камерной сушки.

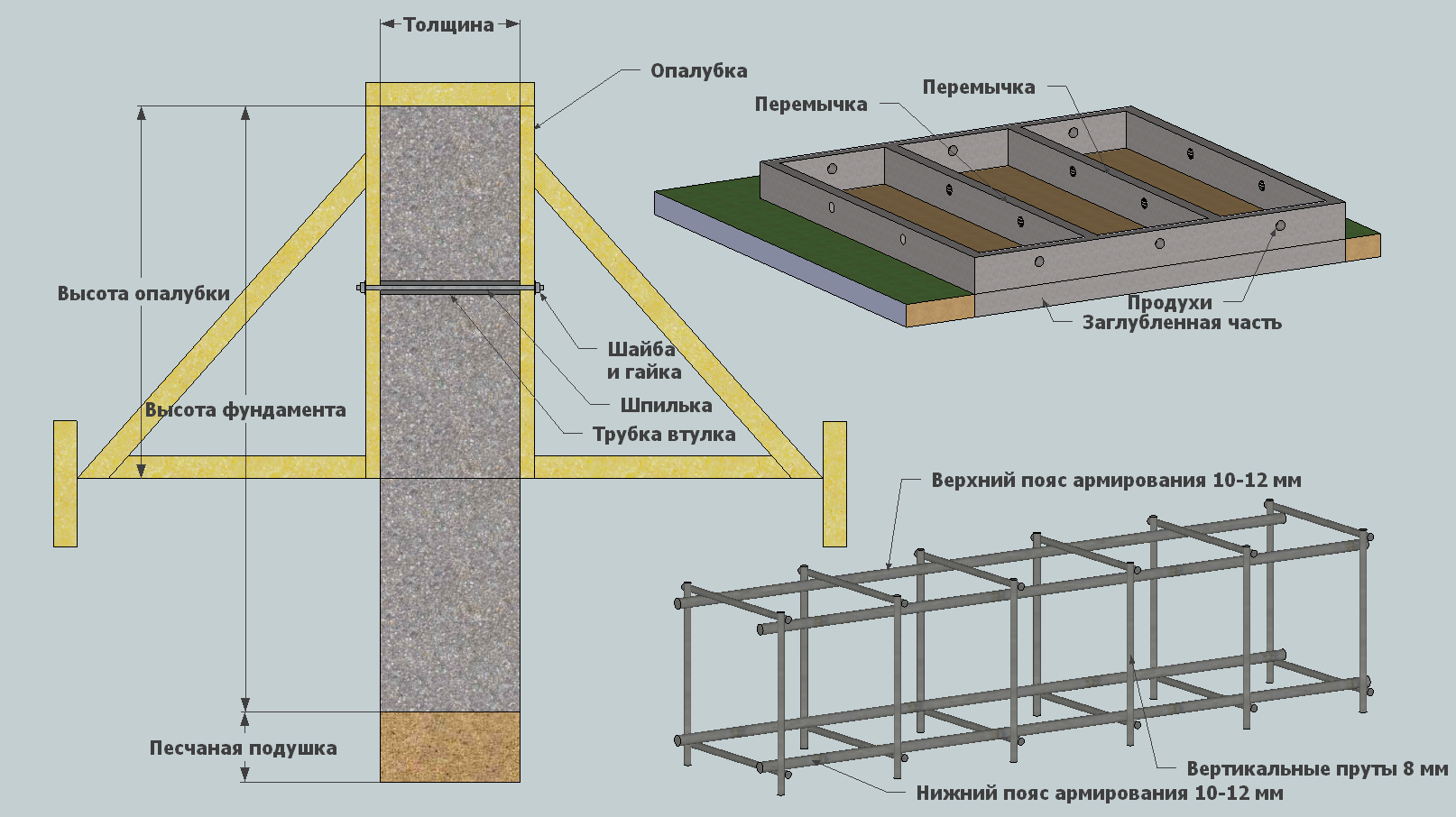

Изготовление опалубки из фанеры

До установки опалубки производится тщательная разметка на участке строительства. Например, при заливке фундамента вырывается траншея, стенки которой помогут правильно установить щиты. Но для стен сложной конфигурации или сводчатых конструкций, скорее всего, потребуется несколько этапов монтажа опалубки и последующей заливки раствора.

Опалубка ограничивает раствор с внутренней и наружной стороны. Для того чтобы соблюсти требуемые размеры по ширине, применяют следующую технологию:

в листах фанеры сверлят отверстия под резьбовую шпильку или винтовой стержень;
концы шпильки (стержня) должны выступать за внешнюю сторону опалубки, где на них закрепляют регулировочные гайки;
нарезают пластиковые трубки диаметром, превышающим диаметр шпильки, и длиной по расстоянию между листами;
трубку ставят на просверленные отверстия, пропускают внутрь шпильку и крепят на её концах гайки.

Общую жёсткость опалубки на каждой стороне обеспечивают крепежом, подпорками и рейками. Рейки прибивают или закрепляют на винты-саморезы

Очень важно обеспечить герметичность с каждой стороны, чтобы исключить вытекание раствора. Все щели конопатят или заливают монтажной пеной

После того как раствор застынет, откручивают гайки, вынимают шпильки и производят демонтаж щитов. Трубки остаются замурованными, хотя при необходимости их можно выбить или вырезать. Отверстия в бетоне частично заделывают, частично оставляют для проводки кабелей, труб, устройства вентиляции и т. д.

Видео: монтаж опалубки из фанеры

https://youtube.com/watch?v=wvKzE3LxMfc

Ещё проще приобрести или взять в аренду ламинированные щиты с элементами крепления. Их специально выпускают для монтажа опалубки и конструктивно выполняют таким образом, чтобы в местах стыковки не было сквозных щелей.

Появление ламинированной фанеры дало толчок монолитному строительству

На опалубку идёт фанера толщиной 18–21 мм. С каталогами и ценами на эту продукцию можно ознакомиться на сайтах производителей и поставщиков.

Таблица: средние цены на фанеру для опалубки

Ламинированная фанера
Производитель	Размер, мм	Толщина, мм	Цена, руб
Китай	1220 x 2440	21	1850
1220 x 2440	18	1550
Россия	1500 х 3000	21	3700
1500 х 3000	18	3300
1220 x 2440	21	2400
1220 x 2440	18	2200
Фанера ФСФ неламинированная
Россия	1500 х 3000	21	2200
1220 x 2440	18	1400

Расчёт расходов на опалубку и оборачиваемости фанеры производится по методикам, разработанным Министерством строительства РФ. В проектных и строительных организациях этим занимаются квалифицированные сметчики. Самостоятельно оценочный расчёт можно сделать, воспользовавшись онлайн-калькулятором. Такие услуги бесплатно предоставляют производители и поставщики на своих сайтах.

Оборачиваемость ламинированной фанеры

Под оборачиваемостью опалубки понимают количество циклов её установки, заливки бетона и демонтажа без потери эксплуатационных свойств. Как правило, этот показатель составляет несколько десятков раз.

Таблица: оборачиваемость ламинированной фанеры

Фанера	Класс
Мелкощитовая	I	II	III
	Оборачиваемость
для перекрытий	>20	>10	до 10
для стен	>60	>30	до 30
Крупнощитовая	I	II	III
для стен	>80	>60	до 60

Как изготовить

Наружный

Стойки для крепления фанеры делают своими руками в виде кольев на 0,5 м длиннее высоты фундамента. Жесткость формы обеспечивается деревянными упорами, укосами. По верху скрепляется скобами. Углы внутри фиксируются брусом, разрезанным под 45°.

Стяжка

Конструкция стяжки

Листы стягиваются шпильками по всей плоскости. Для извлечения их после застывания бетона, применяют пластиковые гильзы (водопроводная труба, гофрированный рукав), с толщиной стенки, способной противостоять давлению бетона, набирающего крепость. Иногда распорок требуется больше, чем шпилек. В этом случае берут кусок бруса, отрезанный по размеру.

Общие приемы

Внутренняя форма опалубки повторяет контур бетонного элемента (ленты, столба, фигурного перехода). Ограничивающая поверхность опалубки должна быть немного выше уровня заливки раствора. В зависимости от толщины листа, веса заливаемой растворной массы, на наружной поверхности щита необходимо дополнительно использовать рейки – ребра жесткости. Сборка выполняется шурупами, шляпкой к фундаменту. Так все части, проходящие насквозь, не создадут трудностей при разборке своими руками.

Соединения вполдерева

Соединения вполдерева относятся к рамным соединениям, которые используются для соединения деталей пластями или по кромке. Соединение выполняется выборкой одинакового количества материала с каждой детали, так что они соединяются заподлицо друг с другом.

Типы соединений вполдерева

Можно выделить шесть основных типов соединений вполдерева: поперечное, угловое, впотемок, угловое на ус, ласточкин хвост и сращивание.

Поперечное соединение вполдерева. Позволяет соединять две перекрещивающиеся детали, не разрезая одну пополам. Выполняется так же, как и соединение врубкой с удалением половины материала с каждой детали. Ширина соответствует ширине пересекаемой детали. Материал снимается с низу одной детали и с верху второй.
Угловое соединение вполдерева. Делается для концевого соединения двух деталей под углом 90°. Тавровое соединение вполдерева похоже на угловое, но на одной детали выбирается паз, а на второй фальц (накладка). Его можно сделать в потемок.
Угловое соединение на ус вполдерева. Используется, когда на верхней лицевой стороне делается декоративная накладка. Скос лицевой стороны соединения соответствует повороту накладки.
Соединение вполдерева ласточкиным хвостом. У этого соединения вырезается шип в форме «ласточкина хвоста» (с обеих или двух сторон). Соединение разъединяется, только если верхнюю деталь вынимать вверх из паза нижней. Уклон обычно составляет 1:6.
Сращивание вполдерева. Это соединение используется для соединения деталей торцами по одной прямой с помощью накладки. Длина выбранной части материала (накладки) равна ширине детали. Для достаточной прочности соединению требуется
усиление.

Выполнение углового соединения вполдерева

1. Выровняйте торцы обеих деталей. На верхней стороне одной из деталей проведите линию перпендикулярно кромкам, отступив от торца на ширину второй детали. Повторите на нижней стороне второй детали.

2. Установите рейсмус на половину толщины деталей и прочертите линию на торцах и кромках обеих деталей. Пометьте отход на верхней стороне одной и нижней стороне другой детали.

3. Зажмите деталь в тиски под углом 45° (пласти вертикально). Аккуратно пилите вдоль волокон вплотную к рейсмусной линии со стороны отхода, пока пила не выйдет на диагональ. Переверните деталь и продолжите аккуратно пилить, постепенно приподнимая ручку пилы, пока пила не выйдет на линии заплечика на обеих кромках.

4. Выньте деталь из тисков и положите на пласть. Плотно прижмите ее к цулаге и зажмите струбциной.

5. Пропилите заплечик до сделанного ранее пропила и удалите отход. Все неровности выборки выровняйте стамеской. Проверьте аккуратность выреза.

6. Повторите процесс на второй детали.

7. Проверьте пригонку деталей и при необходимости поровняйте стамеской. Соединение должно быть прямоугольным, заподлицо, без зазоров и люфтов.

8. Соединение можно укрепить гвоздями, шурупами, клеем.

Разновидности и характеристики ламинированной фанеры для опалубки

В соответствии с ГОСТом есть четыре сорта ФОФ, которые отличаются степенью обработки поверхности и наличием изъянов. Верхний лист шпона в фанере для опалубки покрыт защитной пленкой, поэтому качество листа определяется по внешнему виду ламината:

Первый сорт — не допускается наличие участков без защитной пленки, разрешается нахлест полос ламинированного покрытия.
Второй сорт — разрешается вздутия покрытия и царапины на поверхности, наличие пятен — до 10 % площади полотна.
Третий и четвертый сорт — допускаются все дефекты покрытия, вздутия, царапины и следы ремонта.

Кроме того, ламинированная фанера для опалубки подразделяется на марки в зависимости от обработки сторон. В строительстве используются: F/F — гладкая пленка с двух сторон; F/W — с одной стороны гладкое покрытие, с другой — сетчатое; SP/SP — гладкая ламинация под покраску с двух сторон. Также используются такие вариации покрытий: F/SP — пленка с двух сторон (одна — под окрашивание); F/U — пленка с одной стороны, березовый шпон — с другой.

Ключевые характеристики ламинированной фанеры для опалубки — водостойкость, прочность на растяжение и изгиб, оборачиваемость (многократное использование щитов в монолитном строительстве), размеры, износостойкость.

Недостатки ФОФ — высокая стоимость по сравнению с листами без защитного покрытия.

Подготовка

На этой стадии необходимо провести следующие работы:

Вы можете сделать чертежи улья из фанеры своими руками, а можете использовать готовый вариант

В сети достаточно много разных эскизов, и мы рассмотрим один из самых популярных и востребованных – лежак, в котором могут размещаться две семьи, при этом конструкция может быть дополнительно утеплена, что также важно;. Все чертежи улья из фанеры и пенопласта отличаются лишь конфигурацией, принципы устройства всегда одинаковы

Все чертежи улья из фанеры и пенопласта отличаются лишь конфигурацией, принципы устройства всегда одинаковы

Что касается материала, то фанера должна быть сухой и надежной, лучше всего не экономить и выбирать шлифованные варианты первого или второго сорта, в таких листах поверхность более гладкая, что снижает впитываемость влаги и позволяет обеспечить отличный результат и высокую прочность готовых сооружений. Мы рекомендуем использовать хвойную фанеру, так как она лучше противостоит влаге, чем березовая;
Для работы понадобится и инструмент: ножовка или электропила для резки материала, рулетка, угольник и карандаш для замеров и разметки, гвоздики или саморезы для крепления отдельных элементов между собой.

Важно! Для сооружения прочного каркаса понадобится брусок сечением 25х25 мм, он обеспечит жесткость конструкции и высокую устойчивость к нагрузкам.

Наггельные / шкантовые соединения

Деревянные нагели — сегодня их все чаще называют шкантами — можно использовать для усиления соединения. Эти вставные круглые шипы увеличивают прочность на сдвиг (срез), а за счет клея надежнее фиксируют сборку. Соединения с нагелями (шкантами) могут использоваться в качестве рамных соединений (мебель), ящичных (шкафы) или для сплачивания/сращивания (панели).

Сборка нагельного соединения

1. Аккуратно вырежьте все компоненты, точно соблюдая размеры. Разметьте положение перекладины на лицевой стороне и чистой кромке стойки.

2. Разметьте центровые линии для нагелей на конце перекладины. Расстояние от каждого конца должно быть не менее половины толщины материала. Для широкой перекладины может потребоваться более двух нагелей.

Разметьте центровые линии для нагелей на торце перекладины и по угольнику перенесите их на стойку.

3. Положите стойку и перекладину лицевой стороной вверх. По угольнику перенесите центровые линии на стойку. Пронумеруйте и пометьте все соединения, если стоек и перекладин больше одной пары.

4. Перенесите эту разметку на чистую кромку стойки и торцы перекладины.

5. От лицевой стороны рейсмусом прочертите риску по центру материала, пересекающую линии разметки. Так будут размечены центры отверстий под нагели.

Рейсмусом прочертите центровую пинию, пересекая пинии разметки, что покажет центры отверстий под нагели.

6. Электродрелью со спиральным сверлом или ручной дрелью с перовым сверлом просверлите Отверстия во всех деталях. Сверло должно иметь центровое острие и подрезатели. Отверстие поперек волокон должно иметь глубину примерно в 2,5 диаметра нагеля, а отверстие в торце — глубину, равную примерно З диаметрам. Для каждого отверстия сделайте припуск 2 мм, на это расстояние нагель не должен доходить до дна.

7. Зенковкой уберите с верха отверстий лишние волокна. Это также облегчит установку нагеля и создаст пространство для клея, закрепляющего соединение.

Нагели

У нагеля должен быть продольный паз (сейчас стандарнтные нагели делают с продольными ребрами), по которому будет удаляться излишек клея при сборке соединения. Если у нагеля нет паза, то плоско сострогайте его с одной стороны, что даст тот же результат. На торцах должна быть фаска для облегчения сборки и предупреждения повреждения нагелем отверстия. И здесь, если у нагелей нет фаски, сделайте ее напильником или зашлифуйте ребра их торцов.

Использование центриков для разметки нагелей

Разметьте и просверлите перекладины. Вставьте в отверстия для нагелей специальные нагельные центрики. Выровняйте перекладину по разметке стойки и сожмите детали вместе. Острия центриков сделают отметки на стойке. Просверлите по ним отверстия. В качестве альтернативы можно сделать из деревянного бруска шаблон, просверлить в нем отверстия, зафиксировать шаблон на детали и через отверстия в нем сверлить отверстия под нагели.

Использование кондуктора для нагельного соединения

Металлический кондуктор для нагельных соединений существенно облегчает разметку и сверление отверстий под нагели. В ящичных соединениях кондуктор можно использовать на торцах, но он не будет действовать на пласти широких панелей.

кондуктор для наггельных соединений

1. Разметьте центровые линии на лицевой стороне материала, в котором должны быть отверстия под нагели. Выберите подходящую направляющую втулку для сверла и вставьте ее в кондуктор.

2. Выровняйте центровочные метки сбоку кондуктора и зафиксируйте подвижную опору направляющей втулки.

3. Установите кондуктор на деталь. Выровняйте центровочную зарубку по центровой линии отверстия под нагель. Затяните.

4. Установите на сверле ограничитель глубины сверления в требуемом месте.

Сплачивание

Для получения более широкой деревянной детали можно с помощью нагелей соединить по кромке две детали одинаковой толщины. Сложите две доски широкими сторонами вместе, точно выровняйте их концы и зажмите эту пару в тиски. На чистой кромке проведите перпендикулярные линии, обозначающие центровые линии каждого нагеля. По середине кромки каждой доски рейсмусом сделайте риски поперек каждой ранее отмеченной центровой линии. Точки пересечения будут центрами отверстий под нагели.

Нагеnьное соединение аккуратное и прочное.
